Строительство каркасных стен. Как сделать стены каркасного дома

Каркасными обычно называют дешевые дома, и относятся к ним с опаской. В действительности по каркасной технологии возводят и экономичное, и элитное жилье. Каркасные технологии в строительстве применяли с незапамятных времен — это и фахверковые дома в Европе, и мазанки на Украине. Как самые быстровозводимые и экономичные каркасные дома использовали при освоении американского Запада, а как наиболее энергоэффективные — в застройке Сибири.

Принцип каркасной технологии состоит в том, что каркас, представляющий собой, стоечно-балочную конструкцию, возводят из прочного материала — металла или дерева, а стены заполняют теплоэффективными и недорогими материалами.

Раньше в стенах использовали саман, глину, пористый камень, а сегодня применяют новые материалы, позволяющие сделать дом еще легче и теплее. При этом неизменными остаются основные достоинства подобного строения: экономичность, теплоэффективность, быстрота сооружения, экономия площади за счет меньшей толщины стен.

1. Плита OSB (ОСП), основание для наружной отделки; 2. Контробрешётка, образующая вентиляционный зазор; 3. Вентиляционный зазор; 4. Ветрозащита в виде паропроницаемой мембраны; 5. Волокнистый утеплитель (базальтовый утеплитель); 6. Независимые стойки двойного каркаса; 7. Пароизоляция; 8. Внутренняя плита OSB (ОСП); 9. ГКЛ, основание для внутренней отделки; 10. Слой внутренней отделки.

1. Гидроизоляционная, ветрозащитная пленка (диффузионная мембрана); 2. Теплоизоляция толщиной 150 мм.; 3. Лист ОСП толщиной 9-12 мм.; 4. Наружная отделка стен дома (блок-хаус, вагонка, имитация бруса, сайдинг); 5. Контррейки из брусков 30х40 мм.; 6. Стойки основного каркаса (брус 150х50 мм., с шагом 500-600 мм.); 7. Пароизоляция; 8. Лист ОСП толщиной 9-12 мм.; 9. Внутренняя отделка стен (гипсокартон, вагонка).
1. Наружная обшивка стен (ISOPLAAT, ISOTEX, с толщиной листа 25 мм.); 2. Наружная обрешетка (строганная доска толщиной 25 мм., с шагом 500-600 мм.); 3. Наружная отделка стен дома (блок-хаус, вагонка, имитация бруса, сайдинг); 4. Базальтовый утеплитель толщиной 150-200 мм.; 5. Пароизоляционная пленка; 6. Стойки основного каркаса (брус 70х195 мм., с шагом 500-600 мм.); 7. Внутренняя обшивка стен из ОСП, толщиной 9-12 мм.

1. Внешняя отделка дома (блок-хаус); 2. Обрешетка из брусков (50х50 мм.); 3. Гидроизоляционная, ветрозащитная пленка; 4. Лист OSB-3 (ОСП), толщина 12 мм.; 5. Стойки основного каркаса (брус 150х50 мм.); 6. Утеплитель толщиной 150 мм.; 7. Утеплитель толщиной 50 мм.; 8. Обрешетка из брусков (50х50 мм.); 9. Пароизоляционная пленка; 10. Лист OSB-3 (ОСП), толщина 12 мм.; 11. Лист гипсокартона толщиной 12 мм.

Современная каркасная конструкция — многосоставная, при ее возведении требуются знания, опыт и тщательность, которые далеко не всегда присущи строителям. В результате, поскольку каркасные дома очень чувствительны к качеству строительства, к ним сформировалось недоверчивое отношение. Мифов об их отрицательных качествах не счесть.

Миф 1. Каркасный дом недолговечен

Разные типы каркасных домов прослужат от 30 до 100 лет. Этот показатель зависит от качества каркаса и утеплителя и их сохранности в конструкции.

Чтобы обеспечить долговечность материалов, важно предотвратить попадание влаги внутрь стены. Долговечность дерева и металла в условиях нормальной атмосферной влажности и при надлежащей обработке превышает 100 лет.

Слабое звено — утеплитель. Дом с пенополистирольным утеплителем прослужит не менее 30 лет. Использование жесткого минераловатного материала увеличит срок службы здания без ремонта стены до 60 лет и более. Однако эти сроки оправдаются при качественном выполнении дома, когда крепежные элементы и защитные пленки имеют высокую степень надежности, обеспечивая герметичность конструкции в течение долгих лет.

Металлический каркас надежен и может нести серьезные нагрузки

Существенно снижает долговечность строения использование для каркаса сырого дерева. По мере того как дерево в построенном доме высыхает, стойки и балки изменяют свою геометрию, нарушается обшивка, на стыках появляются щели, поэтому следует тщательно проконтролировать влажность материала, предназначенного для каркаса (для этого можно использовать специальный прибор — влагомер). Дерево должно быть высушено естественным или искусственным (вакуумной сушкой) способом.

Чаще всего каркас изготовляют из дерева

Резюме: долговечность каркасного дома 30-100 лет, и зависит от качества материалов и работ.

Миф 2. Каркасный дом холодный, он не выдержит морозов

Наоборот, одно из важнейших достоинств каркасных домов — высокие энергосберегающие качества стен. Их обеспечивает слой утеплителя толщиной 15-20 см, расположенный внутри стены между стойками каркаса. Но утепление может быть и более серьезным — как в каркасных домах с повышенной энергоэффективностью, .

Такое решение также нивелирует мостики холода, которые возникают в местах расположения стоек каркаса. Дерево, хотя и обладает сравнительно низкой теплопроводностью, но все-таки большей, чем теплопроводность утеплителя. Коэффициент сопротивления теплопередаче наружной стены стандартного каркасного дома без наружного утепления составляет 2,9 м * °С/Вт, самой конструкции «обшивка-утеплитель-обшивка» — 3,4 м * °С/Вт, а дома с наружным утеплением из экструдированного пенополистирола толщиной 5 см — 4.7 м * °С/Вт. Самое низкое значение уже соответствует нормативам. Кроме того, варьированье параметров утеплителей позволяет использовать одни и те же конструкции, как в южных, так и в северных регионах.

Многие производители выполняют обшивку из экологически чистых цементно-стружечных плит. В данном случае использовались плиты ЦСП с каменной крошкой.

Американский урок каркасных домов

После Второй мировой войны жить в пригороды переехали десятки тысяч американских семей. Это произошло благодаря строительству домов сборной каркасной конструкции, которые стоили в несколько раз дешевле, чем традиционные каменные. Автором идеи был строитель и бизнесмен Билл Левитт. Первый городок Левиттаун (названный так позже в его честь) был построен в 50-ти километрах от Нью-Йорка. «Стройка века» началась в июле 1947 года и уже через три месяца в новые дома переехали первые молодые семьи, а дальше приезжали по 100-150 новоселов в неделю.

За четыре года компания возвела под Нью-Йорком 17 тысяч домов. Левитта обвиняли в строительстве времянок, которые через несколько лет развалятся. Но дома оправдали себя и простояли долго: около тысячи из них эксплуатируются до сих пор. Левитт организовал заводское производство и конвейер в строительстве: на место сборки доставляли уже готовые блоки дома, бригады строителей были узко специализированы. Дом мог купить почти каждый (60 лет назад они стоили по 8 тысяч долларов). Идея Левитта привела к революции в мировом жилищном строительстве.

Резюме: каркасный дом достаточно теплый.

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным : ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой , гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже . Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

  • дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
  • дома с металлическим каркасом , утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
  • каркасно-щитовы е дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
  • дома премиум-класса с каркасом из клееного бруса , несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Чем утеплен каркасный дом?

Утеплители, которые применяют в стенах каркасных домов, должны обеспечивать теплоизоляцию дома не ниже нормативной при толщине слоя около 15 см (эта цифра определяется размером сечения каркаса).

Данным требованиям соответствуют:

минеральная (базальтовая) вата (достаточная толщина — 15 см). Этот материал обладает также хорошими звукоизоляционными качествами. Плиты утеплителя должны быть жесткими, чтобы со временем не произошли их усадка и снижение энергоэффективности стен дома. Базальтовая вата — наиболее распространенный утеплитель в каркасных домах.

Минеральная вата — один из самых популярных утеплителей

вспененный пенополиуретан (ППУ) , достаточная толщина 10-12 см). Это прочный, жесткий материал. Его недостаток в том, что при пожаре он выделяет ядовитый дым, поэтому в стене он должен быть изолирован обшивкой (что как раз соответствует конструкции каркасного дома). Пенополиуретан используют в некоторых типах каркасно-щитовых домов заводского изготовления.

экструдированный пенополистирол применяют как дополнительное утепление (толщина слоя — 3-10 см). Укладывают его по наружной обшивке домов для придания им повышенной энергоэффективности. Это высококачественный, долговечный, дорогой материал, его используют в каркасных домах премиум-класса.

эковата — утеплитель из целлюлозы (толщина 20 см). Материал представляет собой однородную массу, напоминающую вату. При утеплении стен его засыпают между обшивками или увлажняют и наносят на утепляемую поверхность при помощи выдувного оборудования. При влажном методе нанесения материал, застывая, плотно схватывается с конструкциями (за счет присутствующего в нем лигнина — древесного клея, естественного связующего). Для снижения горючести в состав эковаты входят антипирены.

древесноволокнистая вата — утеплитель для домов с повышенными требованиями к экологичности (толщина — 16-20 см). Он имеет форму жестких плит, в которых связующим тонких волокон целлюлозы является природная древесная смола.

Другой вид экологичного утеплителя — камышовые (камышитовые) маты и плиты .

Свойства минеральной ваты

Эффективность теплоизоляционного материала для каркасного дома складывается из нескольких аспектов:

  • теплоизоляционные свойства,
  • экологическая и пожарная безопасность,
  • удобство монтажа и долговечность.

Этим критериям соответствуют плиты из минеральной ваты — негорючего материала, что особенно важно для обеспечения пожарной безопасности деревянных каркасных домов. Качественные плиты из каменной ваты не горят, не выделяют дыма и пылающих капель, кроме того, они служат отличной акустической изоляцией. Минеральная вата является гидрофобной (почти не впитывает влагу) и плюс ко всему не поглощает влагу из воздуха. Основным сырьем в процессе производства этого утеплителя являются базальт и габбро. Расплавленные при температуре 1400 °С горные породы подвергаются разделению на волокна, образуя каменную вату. Теплоизоляционные изделия из этого материала при правильных монтаже и эксплуатации способны прослужить более 50-ти лет. Утеплитель в каркасной конструкции должен быть уложен плотно к стойкам (устанавливается враспор), не должно быть зазоров между теплоизоляционными плитами. В зависимости от типа каркасной конструкции может потребоваться пароизоляция и ветрозащита.

Тепловая инерционность каркасной стены

Особенность каркасной стены — ее низкая тепловая инерционность (способность аккумулировать тепло, а затем постепенно отдавать его). Высокая инерционность присуща кирпичу, бетону, меньше — дереву, поэтому холодный дом с каменными стенами нагревается медленно, а при выключении отопления медленно остывает. В каркасной стене, кроме дерева, значительную часть массы составляет утеплитель, который тепло не накапливает. Это означает, что дом с каркасными стенами быстро нагревается, поскольку не расходуется тепло на обогрев стены, но и быстро остывает при выключении отопления. Низкая тепловая инерционность не является положительным или отрицательным качеством, но ее необходимо учитывать.

Стены с высокой тепловой инерционностью сглаживают суточные колебания температур, а в доме с каркасными стенами они будут более выражены. Зимой их придется сглаживать за счет динамичности отопительной системы (ее способности быстро нагреваться при включении и остывать при выключении, что больше присуще электрическим системам). Зато от низкоинерционной стены никогда не будет веять холодом и сыростью. А если необходимо, тепловую инерционность каркасного дома в целом можно повысить за счет применения железобетонной фундаментной плиты (которая очень удобна при возведении подобных зданий), более массивной отделки (например, при использовании в обшивке двух слоев ГКЛ).

Миф 4. Стена каркасного дома непрочная, ее можно сломать и забраться в дом

В этом есть доля истины — кирпич прочнее, но вряд ли воры станут ломать стену, когда намного легче забраться в дом через окно или дверь. Конструкция стандартной стены каркасного дома похожа на конструкцию кровли и имеет примерно такую же толщину. Однако все же разрушить ее непросто. ОСП, которыми дом обшивают снаружи, прочнее массива дерева аналогичной толщины за счет своей многослойной структуры. Еще прочнее ЦСП. Обшивка вместе с каркасом дает стене необходимую жесткость и устойчивость.

Особенно высокой прочностью (за счет жесткой взаимосвязи слоев) отличается стена из панелей заводского изготовления и стены домов с несколькими слоями утеплителя. Достаточна также прочность самого дома. Многие зарубежные технологии рассчитаны на сейсмическую устойчивость до 7 баллов. Кроме того, благодаря легкости конструкции, каркасные дома без усиления можно строить на грунтах с малой несущей способностью, не опасаясь перекосов и трещин.

Резюме: каркасные дома прочны и устойчивы к природным катаклизмам, но против человека, который твердо намерен сломать стену, он может и не устоять.

Готовые панели можно заказать для самостоятельной сборки, но лучше, если возведением займется команда профессионалов

Контроль выполнения фундамента каркасного дома

Для каркасных домов чаще всего применяют , или фундаменты. Экономия достигается за счет меньшего расхода материалов, небольшого объема земельных и монтажных работ. Фундамент — основа дома, и к его возведению следует отнестись особенно внимательно. Если заказчик не уверен в высоком профессионализме строителей, он может сам проконтролировать качество выполнения, сверяясь с чертежами. Просчет фундаментов и изготовление рабочих чертежей выполняет профессиональный конструктор. В документации заказчик найдет в подробностях необходимые планы, виды, разрезы, спецификацию, материалоемкость.

При использовании заводского бетона нужно требовать от строителей или поставщиков сертификат на завезенный материал. должна соответствовать зафиксированному в чертежах. При использовании арматуры следует проверять, отвечает ли ее диаметр и способ увязки указанному конструктором. Также можно делать фотографии различных этапов при устройстве фундамента и консультироваться с другими профессионалами.

Для домов с деревянным каркасом и обшивкой из древесных плит противопожарные разрывы должны быть больше

Миф 5. Каркасный дом не дышит, в нем всегда душно

На самом деле в любом доме здоровый микроклимат обеспечивает только вентиляция, независимо от материала его стен. Миф базируется на ошибочном представлении о том, что кирпичные стены дышат — пропускают через себя избыточную влагу. Однако, как утверждают специалисты, диффузия пара сквозь паропроницаемую стену незначительна по сравнению с объемом его накопления в жилом помещении. В старых домах, в том числе кирпичных, вентиляцию обеспечивали щели в окнах и дверях, подполье и на чердаке.

Однако энергоэффективное строение, независимо от того, каменное или каркасное, должно иметь герметичные конструкции. Свежий воздух в доме при этом обеспечивает эффективная с механической вытяжкой. Ее проект должен быть в составе плана каждого каркасного дома. Чтобы вентиляция не снижала теплоэффективность дома, желательно иметь в системе . Кроме того, следует предусмотреть естественное проветривание — окна в каждом помещении должны открываться.

Резюме: в каркасном доме, оборудованном системой вентиляции с механической вытяжкой, даже при закрытых окнах всегда будет свежий воздух.

Миф 6. Каркасный дом не экологичен

Большинство каркасных домов отвечают требованиям экологичности, и многие из них имеют соответствующие европейские сертификаты. Дерево или металл, из которых сделан каркас, относятся к наиболее экологичным из известных материалов. Каменная вата, которую, как правило, применяют в каркасных домах, позиционируется как нейтральный, не вредный для здоровья материал (хотя на этот счет есть различные мнения). Пенополистирол, использующийся в наиболее экономичных строениях, при температуре ниже 85 °С тоже не представляет опасности, кроме того, в стене он полностью изолирован от внутреннего пространства обшивками. Внутри стены обшивают ГКЛ, экологичность которых не вызывает сомнений, или ОСП, на 95 % состоящими из дерева (процент вредных связующих смол в них сведен до минимума). Изоляционные пленки в составе стены экологически нейтральны. Перекрытия в каркасных домах выполняют по деревянным балкам, перегородки — на основе деревянного каркаса.

Конечно, если каркасный дом слишком дешевый, велика вероятность применения некачественных, опасных для здоровья материалов. Но такая опасность может возникнуть не только в строительстве каркасных домов. В любом случае если вы сомневаетесь в качестве комплектующих, требуйте подтверждающие их экологичность сертификаты и заключения СЭС.

Резюме: в составе конструкций качественного каркасного дома не должно быть материалов, которые вредят здоровью.

Технологии строительства домов и экологичность

На сегодняшний день существует три технологии строительства быстровозводимых каркасных домов: 1) каркасная, 2) панельная и 3) каркасно-панельная (канадская) . Друг от друга они отличаются нюансами конструкции. В первом случае на возведенный каркас монтируют ограждающие конструкции и внутренние перегородки (стены). При панельном домостроении стены дома не нуждаются в дополнительном усилении, так как сами являются несущими.

Канадская технология строительства каркасных домов представляет собой некий симбиоз двух первых, поскольку применяемые , являясь несущими, дополнительно усиливаются деревянным каркасом. Основные конструктивные элементы каркасных домов — дерево и его производные, а точнее ОСП. По поводу экологичности ОСП возникало много споров. В самом начале производства этих плит производители применяли клеящий состав на основе формальдегидов, но после долгих исследований было предложено более удачное решение, которое соответствует строгим нормам и требованиям по охране окружающей среды. В итоге сейчас мы имеем экологичные и комфортные для проживания каркасно-панельные дома.

Миф 7. Каркасный дом пожароопасен

В таких зданиях все несущие элементы стен и кровли должны иметь огнезащитную обработку. Желательна также зашита их от воздействия высоких температур листовыми или плитными материалами. К ним как раз относится обшивка из ЦСП и ГКЛ — негорючих материалов. Обшивка из двух слоев ГКЛ повысит предел огнестойкости конструкции на 30 минут (и заодно улучшит звукоизоляцию стены). А в целом, предел огнестойкости конструкций каркасных домов составляет 30-60 минут, что соответствует нормативам и должно быть отражено в сертификате производителя. Также требования по пожаробезопасности следует учесть при размещении дома на участке. Между каркасными строениями требуется большее противопожарное расстояние, чем между каменными.

Резюме: степень огнестойкости каркасных домов ниже, чем каменных, для повышения их пожаробезопасности деревянные конструкции обрабатывают антипиренами и применяют дм внутренней обшивки два слоя ГКЛ.

Миф 8. Все каркасные дома строят по типовым проектам

Действительно, каждая компания, которая строит каркасные дома, имеет в своем распоряжении детально разработанные типовые проекты, конструкции которых включены в программы заводского производства. Но если необходимо, проектное бюро компании разрабатывает индивидуальный проект или адаптирует под каркасные конструкции тот, который уже есть у заказчика. Строительство дома в этом случае обойдется дороже, чем по типовому проекту, для которого на заводе уже налажено изготовление конструкций. Кроме того, от начала проектирования до окончания строительства пройдет больше времени.

Резюме: каркасный дом можно построить как по типовому, так и по индивидуальному проекту.

Особенности металлокаркаса

В нашей стране некоторые застройщики до сих пор с недоверием относятся к каркасным строениям. Мы привыкли к тому, что дом должен быть построен «на века» и из массивных материалов, быстровозводимые же строения кажутся слишком ненадежными. Жесткий и прочный металлический каркас в качестве несущей конструкции позволяет перейти на новые технологии строительства, оставаясь при этом верным традициям основательности.

Готовый каркасный дом, построенный на основе металлокаркаса, внешне не отличается от строений из других материалов.

Металлокаркас также имеет ряд других преимуществ. Так, он выдерживает большие нагрузки, например красивую, но при этом довольно тяжелую натуральную керамическую или цементно-песчаную черепицу. Металл также обеспечивает стабильность геометрии дома (деревянную конструкцию из плохо высушенного и необработанного сырья может повести, а дополнительная подготовка — это траты, которых строительные компании пытаются избежать). Металл также выигрывает в плане пожаробезопаности. Некоторые заказчики боятся, что металлический каркас будет холодным или начнет ржаветь. Но это всего лишь миф — металл закрыт достаточным слоем тепло- и гидроизоляции, чтобы не промерзать и служить на протяжении долгих лет.

Миф 9. Каркасный дом непредставителен на вид

С этим нельзя согласиться. Каркасный дом — это лишь технология возведения. А его внешний вид зависит от отделки и архитектурных качеств проекта. Отделку применяют такую же, как для домов из каменных материалов: штукатурку, покраску, вентилируемый фасад с применением сайдинга, блок-хауса и др. Возможна также облицовка стен кирпичом, а цоколя камнем (стены отделывать камнем все же не рекомендуется). В архитектурном отношении проект каркасного дома не отличается от проектов зданий из каменных материалов, и почти любой из них можно переработать для каркасных конструкций. Таким образом, каркасный дом может иметь вполне представительный вид.

Построенные по каркасной технологии дома могут выглядеть современно и представительно.

Почти нет ограничений и в дизайне интерьера: на гипсокартон можно нанести любую финишную отделку, кроме, разве что, тяжелых материалов, таких как камень. Однако у архитектуры каркасных зданий действительно есть особенности. Каркас позволяет без дополнительных конструктивных ухищрений создавать в интерьере большие открытые пространства, устраивать широкие окна, что даже при небольших площадях создает в доме ощущение простора. Представление о малобюджетном облике каркасного строения сложилось в связи с тем, что чаше всего их строят при необходимости сэкономить. Однако в зарубежной практике каркасные дома нередко относят к объектам современной, прогрессивной архитектуры: экологичной, экономичной и легкой.

Резюме: каркасный дом может выглядеть красиво и солидно.

Миф 10. Все каркасные дома дешевые

Стоимость строительства каркасного дома колеблется от 150 до 1200 $/м². Такой широкий диапазон обусловлен различными технологиями и возможностью для заказчика выбора степени готовности постройки: от приобретения комплекта дома для самостоятельной стройки до возведения под ключ. В рамках одной технологии возможны колебания стоимости в зависимости от использованных материалов. Например, дом с каркасом из клееного бруса обойдется дороже, чем из массива. Имеет значение материал утепления и обшивки и т. п. Дома с утеплением из пенополистирола дешевле, чем из базальтовой ваты, обшивка из ОСП дешевле, чем из ЦСП.

При дополнительном утеплении стоимость дома возрастет. В некоторых технологиях применяют импортные энергоэффективные окна и двери, особо надежные мембраны, что также удорожает строительство. Но в целом, по расходу материала и трудоемкости каркасные стены относятся к наиболее экономичным. Это связано с меньшим объемом фундамента и стен, а также с более низкой ценой утеплителя по сравнению с массивными материалами.

Стоимость 1 м² стандартной каркасной стены толщиной 20 см в 1,3 раза дешевле стены из бруса, в 1,7 раза — из пенобетонных блоков и в 2,2 раза — из кирпича (при одинаковой энергосберегающей способности и различной толщине стен, необходимой для ее достижения). Но и слишком низкая цена должна насторожить: возможно, дерево каркаса будет недостаточно сухим, обшивка — минимальной толщины и т. п. Всегда следует убедиться в качестве конструкций и материалов для сборки дома. Надежный показатель качества — сертификат о соответствии технологии европейским стандартам (строительным, энергосберегающим, экологическим), а также гарантия, предоставляемая компанией (для наиболее качественных каркасных домов она составляет 30 лет). Одно из преимуществ каркасного строительства — прозрачность инвестиций и точность сметы. Стоимость комплекта дома определяется индивидуально после разработки проекта и далее не меняется.

Резюме: диапазон стоимости 1 м² каркасных домов колеблется от самых дешевых до элитных.

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом сайт мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях .
  2. Внутренняя обшивка. Это плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен . В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это , но иногда в процессе отделки каркасных строений используется и , которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на . Сразу начнем с того, что верх фундамента нужно качественно – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по . Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об . Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Деревянное каркасное жильё по качественным характеристикам не уступает , бетонным домам, а по некоторым параметрам их превосходит:


Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Основные составные части

Каркас малоэтажной деревянной конструкции составляют:

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Материалы

Если , то из древесины должны быть следующие основные элементы:

  • брус для закладного венца, верней обвязки и боковых стоек конструкции;
  • доски для поперечин и черновой обшивки каркаса;
  • бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, пароизоляции, утепления.

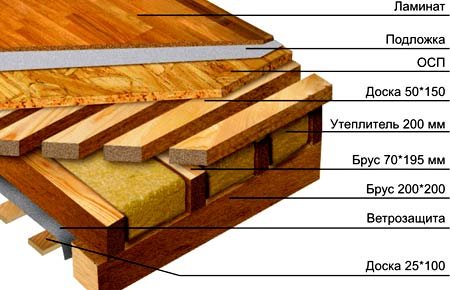

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На , их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:


Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.

Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.


Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.


Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.


Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.


Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.


Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.

Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции . Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками - пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см 2 . В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.
