Каркасный дом своими руками: пошаговая инструкция сборки с фото. Правильный пирог каркасной стены – глазами форумчан Как сделать стены в каркасном доме внутри

Как устроен каркасный дом. Этапность работ. Пошаговая инструкция строительства. Мифы каркасников. Виды материалов для внутренней и внешней отделки.

Перед созданием дома из древесины необходимо подробно узнать устройство каркасного дома. В чём особенности создания фундамента. Как происходит строительство каркасного дома. Как выглядит устройство каркасных стен. Рекомендации по каркасному строительству. Какие преимущества и недостатки каркасных стен. Особенности возведения каркасных сооружений. Как происходит работа над углами и верхним перекрытием.

Как осуществляется проведение отделки. Как происходят внутренние работы в каркасном доме. Особенности внешней обшивки. Толщина стен в зависимости от региона. Как проходит гидроизоляция и пароизоляция. Что значит виниловый и металлический сайдинг. Нюансы вагонки и блокхауса. Когда используют кирпич, плитку и штукатурку. Нюансы использования искусственного камня и термопанели.

Технология возведения каркасников по канадской и финской технологии. Пошаговая инструкция по возведения каркасной конструкции. Мифы о каркасных зданиях.

Фундамент

Каркасное домостроение примечательно тем, что дома возводятся очень быстро.

Расположить их можно практически на любом грунте из-за их малого веса. Бытует мнение, что каркасные дома - дома временные. Однако это не так. Если строение возведено по всем правилам, стоит оно довольно долго, а жить в нем удобно.

Построить такой дом несложно даже самому. Но для этого необходимо знать устройство каркасного дома.

Как и каждый дом, дом каркасный тоже начинается с фундамента. Так как вес постройки невелик, обычно сооружают мелкозаглубленный ленточный фундамент, который недорог и легко делается.

Для строительства фундамента размечается площадка в месте, где будет стоять дом. Площадка разравнивается. Разметка производится при помощи веревки и колышков.

Ленточный фундамент потому и называется ленточным, что он представляет собой бетонную ленту, которая проходит под каждой стеной будущего дома.

Если грунт хороший, то заглубить ленточный фундамент достаточно на 80 см - 1 метр. Но все же, рекомендуется заглублять фундамент на глубину промерзания грунта. Для России, средней полосы, это составляет 1,5 метра.

По выполненной разметке выкапываются траншеи на нужную глубину. На дно траншеи насыпается щебень, а сверху него песок. Такая подушка тщательно утрамбовывается. Затем из досок или другого подходящего материала сооружается опалубка. Внутри опалубки монтируется арматура.

Для арматуры используют металлический прут 10-12 мм толщиной. Прут вяжется при помощи вязальной проволоки так, чтобы арматура представляла собой решетку с шагом 25-30 см. Использовать сварку для крепления прута не рекомендуется. Опалубку поднимают над землей на 50 см. Именно настолько фундамент будет возвышаться над уровнем земли.
Когда армирование выполнено, нужно приготовить бетонную смесь. Так как заливать фундамент нужно за один раз, лучше всего для приготовления бетона использовать бетономешалку. Пропорции цемента, песка и щебня - 1/3/5.

Мнение эксперта

Филимонов Евгений

Задать вопрос эксперту

Для того чтобы бетон вышел качественным, используют промытый песок со средними или крупными зернами и цемент марки не ниже М200.

После того как бетонная смесь окажется в опалубке, ее утрамбовывают вибратором, чтобы раствор равномерно распределился между прутьями арматуры. Если нет вибратора, можно использовать обыкновенную штыковую лопату.

Теперь фундамент должен набрать прочность. Это тоже очень важный этап строительства, так как от прочности фундамента зависит и прочность всей постройки.

Конструкция сохнет на протяжении 4-6 недель. Во время высыхания, в жаркую погоду бетонную ленту рекомендуется накрывать тряпками, смоченными в воде. Во время дождя - накрывать полиэтиленом.

После того как лента фундамента высохнет и наберет прочность, можно приступать к сооружению дома.

Строительство каркасного дома

Дом и назван каркасным, потому что это деревянный каркас, установленный на фундаменте. Этот каркас утепляется и обшивается отделочными материалами. Снаружи и изнутри.

Устройство каркасного дома возвести своими руками элементарно просто. Внизу, по периметру дома кладется квадратный деревянный брус. Это так называемый нижний венец. Кладется он на ленту фундамента, на которую предварительно постелено два слоя рубероида для гидроизоляции.

Затем, на брус, при помощи соединения типа «шип-паз» крепятся стойки каркаса.

Использовать для крепежа металлические детали не рекомендуется.

Стойки делаются из бруса и из досок. Брус, который устанавливается вертикально, придает дому дополнительную прочность.

Но, иногда обходятся и одними досками. Размеры доски зависят от того, какая планируется толщина стен.

Рекомендуется устанавливать стойки из досок на расстоянии примерно 60 см друг от друга. Такое же расстояние впоследствии оставляют между стропилами крыши. По углам делают треугольники жесткости, которые тоже придают дополнительную прочность конструкции.
После того как стойки установлены, сверху монтируется верхний венец из бруса. На верхнем венце будет крепиться потолок, а на нижнем - доски пола.

Устройство пола в каркасном доме

Прежде чем положить пол, между лентами фундамента насыпают слой керамзита.

Пол можно делать деревянный или бетонный. В случае с бетонным полом, на керамзит просто наливается слой бетона, делается цементная стяжка, а сверху настилается линолеум, кавролин, или монтируется какое-то другое покрытие.

Чтобы сделать деревянный пол, нужно настелить лаги на нижний венец, а на лаги настелить половые доски.

Рекомендуется сделать дополнительное утепление из листов любого подходящего утеплителя. Можно использовать и пенопласт, и минеральную вату. Пенофлекс или же какой-нибудь другой материал с хорошими теплоизоляционными характеристиками.

В случае с деревянным полом, утеплитель кладется между керамзитом и досками пола.

Если же пол цементный, то утеплитель можно монтировать как под цементной стяжкой, так и над ней, под покрытием пола. Разумеется, что во втором случае, листы утеплителя должны быть достаточно жесткими.

Утепление стен

Изготовленный каркас дома будет облицовываться изнутри и снаружи. Между облицовкой и крепится теплоизоляция. В этом заключается устройство стен каркасного дома.

Причем не нужно забывать, что с внутренней стороны дома монтируется фольгированный полиэтилен для пароизоляции. Он монтируется между утеплителем и внутренней поверхностью отделки.

С наружной же стороны должна быть выполнена надежная гидроизоляция, которая защитила бы утеплитель от атмосферных осадков и влаги. Это может быть рубероид, или же другой подходящий материал. Пароизоляция тоже должна быть, так же, как и на внутренней стороне.

Если в качестве утеплителя используется минеральная вата, то это должны быть плотные плиты. В противном случае вата опустится вниз под собственной тяжестью.

К выбору утеплителя нужно подходить ответственно. Ведь в доме должно быть тепло.

Внешняя облицовка

В качестве облицовки снаружи можно использовать многие материалы. Например, это может быть вагонка или шпунтованные доски. Доски нужно использовать именно шпунтованные, чтобы между ними не было щелей. Можно использовать и обыкновенные доски, но монтировать их нужно внахлест, елочкой. Можно также использовать облицовочный кирпич. Можно облицевать дом снаружи плитами OSB и обшить сайдингом.

Внутренняя отделка

Для отделки изнутри, чаще всего используется гипсокартон. Этот материал легко монтируется, а все дефекты, которые могут возникнуть в процессе монтажа, очень просто шпаклюются. Образовывается ровная поверхность, годная и для наклейки обоев, и для покраски. Впрочем, для внутренней отделки можно использовать и ДСП, и фанеру. Просто гипсокартон применять предпочтительнее.

Монтаж кровли

Сначала делается так называемый «черный потолок». Для этого на верхний венец крепится настил из разных отходов деревянного производства. Сверху на настил насыпается слой керамзита.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Стропила крепятся на верхний брус. Расстояние между стропилами тоже 60 см. Это придает еще большую целостность всему каркасу.

На стропила крепится кровельный материал. Его выбор зависит только от желания хозяина и от бюджета. Это краткое описание устройства крыши каркасного дома.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

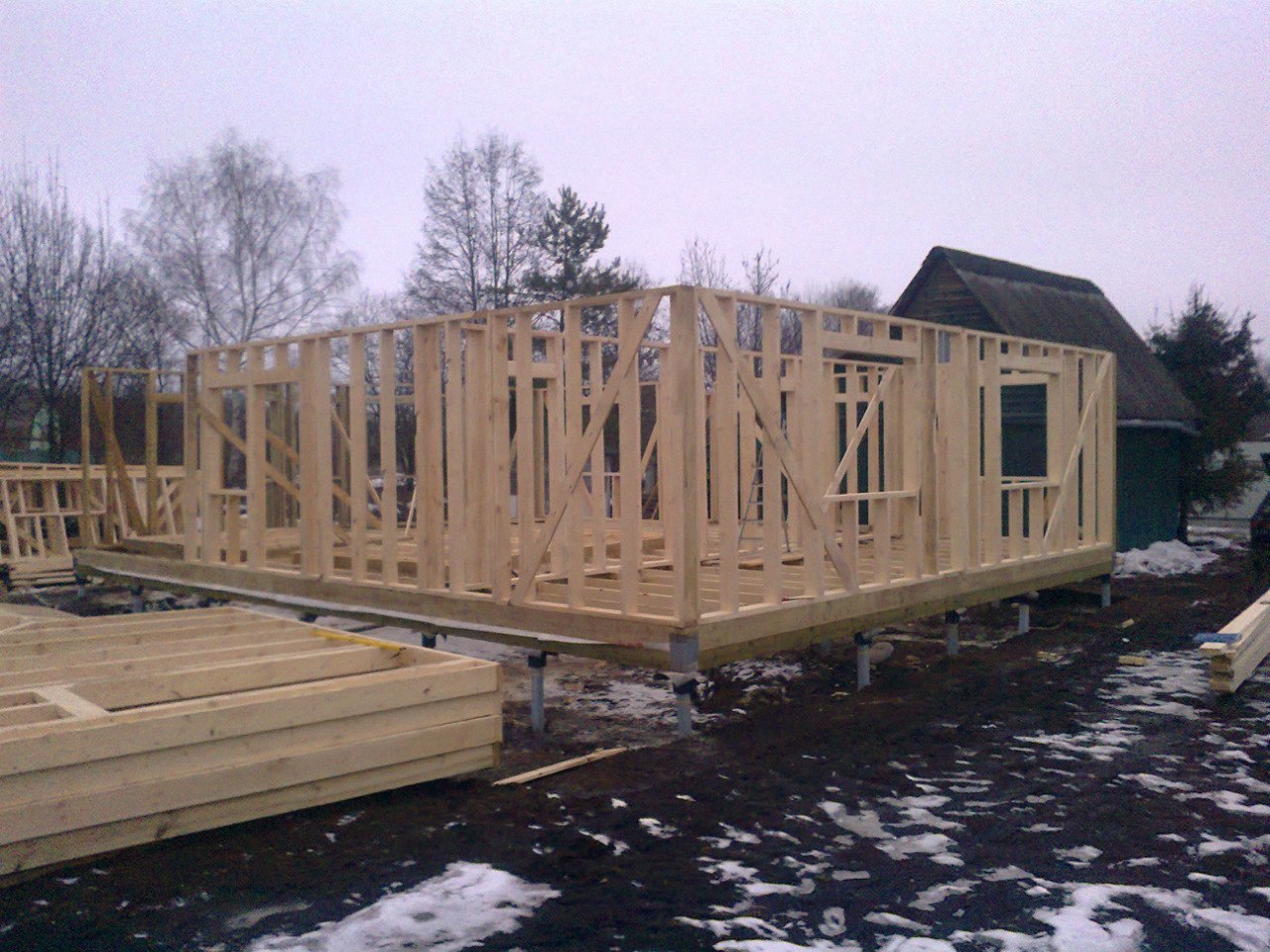

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

• Монтируют лежень на бетонный фундамент с гидроизоляцией.
• В горизонтальном положении собирают стены каркасного дома.
• Раскладывают вертикальные несущие стойки.
• Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
• Врезают в диагональ укосины между стойками и нижней обвязкой.
• Под верхнюю обвязку во все стойки врезают ригель.
• Поднимают стены каркасного дома и крепят между собой.
• Связывают внутренние и внешние стены второй верхней обвязкой.
• Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

• С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
• С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

• Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
• С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

• Металлопрофиль.
• Пластиковый сайдинг.
• Можно деревом – вагонкой или блок-хаусом.
• Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.

Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

• Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
• Фанеру можно использовать различной толщины.
• OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.

Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Тёплый, комфортный, современный – каркасник будет таким при условии, что построен он по всем правилам. Особое внимание следует уделить правильному пирогу каркасной стены. О том, каким должен быть , какие материалы можно брать на замену уже привычным нам, рассуждают пользователи сайт.

Перечислим основные ошибки, которые некоторые допускают при устройстве стены каркасника:

• не учитывают возможность появления точки росы;
• не монтируют пароизоляционный материал;
• устанавливают пароизоляцию с двух сторон утеплителя;
• не проклеивают стыки пароизоляции;
• не монтируют ветрозащиту или устанавливают её под плитную обшивку.

Избежать этих ошибок можно только одним сопсобом: применять надёжные и отработанные годами схемы пирога.

1. Пренебрежение пароизоляцией и ветрозащитой

Многие начинающие застройщики не задумываются о том, какие процессы могут происходить внутри стены. Утепление начинает мокнуть, а стойки каркаса покрываться плесенью и гнить. Это происходит из-за того, что не установлена и ветрозащита, или нарушена последовательность слоёв пирога стены.

Пирог стены в каркасном доме:

По мнению Linkozavr, классический пирог стены каркасника, (изнутри – наружу) это:

1. Гипсокартон – как базовый слой для внутренней отделки.

2. Пароизоляция.

3. Утеплитель (минеральная вата).

4. ОСП. Слои каркасного дома

5. Ветрозащита.

6. Внешняя отделка: сайдинг с воздушным зазором на контробрешётке и т.п..

Слои в каркасном доме должны располагаться именно так, заменять эту последовательность другой нельзя, причем каждый элемент выполняет строго определённую функцию.

Денис Резниченко, Москва (ник на форуме silent ):

– Пароизоляция ставится изнутри, т.к. она ограничивает поступление влаги внутрь стены. Гидроветрозащита всегда ставится снаружи, т.к. она предотвращает продувание теплоизоляции ветром, защищает его от осадков и позволяет лишней влаге выходить наружу.

Пирог стены каркасного дома.

Чтобы понять необходимость качественной пароизоляции, необходимо разобраться с термином «точка росы».

Точка росы – это состояние, при котором, под действием низкой температуры, водяной пар, содержащийся в воздухе, начинает конденсироваться, образовывая капельки воды.

Появление точки росы зависит от:

• температуры воздуха (внутри и снаружи помещения);
• относительной влажности воздуха (внутри и снаружи помещения).

Чем выше относительная влажность воздуха, тем выше температура появления точки росы.

При конденсации влаги происходит следующее:

• утеплитель намокает и теряет свои теплоизоляционные свойства;
• стена начинает промерзать;
• доски каркаса покрываются плесенью и сгнивают.

2. Неправильно смонтированная пароизоляция

Самая распространённая ошибка при строительстве каркасника – это неправильно смонтированная пароизоляция. Из-за этого влага беспрепятственно проходит в утеплитель.

Roracotta:

– Самый простой и дешёвый способ – использовать в качестве пароизоляции обычный полиэтилен высокой плотности, не менее чем 200 мкм.

Установить пароизоляцию можно за три шага:

1. Полиэтилен монтируется с нахлёстом между рулонами, около 15 сантиметров в каждую сторону.

2. Полиэтилен бьётся степлером по стойкам, с шагом между скобами в 30-40 см.

3. Все стыки тщательно проклеиваются клеем на основе битумной смолы. Если стыки идут не внахлёст, то их необходимо проклеить специальной клеющей лентой.

В качестве пароизоляции можно использовать фольгоизол. Такая , за счёт фольгированного слоя, не позволяет пару проникнуть в утеплитель. Все стыки проклеиваются бутилкаучуковой лентой.

Пирог каркасного дома с ОСБ снаружи

Классический пирог каркасной стены предполагает установку силовой обшивки – плиты ОСП снаружи дома. Помимо такой схемы применяется и другая – так называемый «вывернутый» каркас, где силовую обшивку ориентируют вовнутрь дома. Смотртим, для чего делается такой вариант.

Плита ОСП малопаропроницаема, и классическая нарушает главный принцип построения каркасной конструкции – паропроницаемость должна увеличиваться изнутри – наружу.

Дмитрий1000:

– По моему мнению, даже если я сделаю внутреннюю пароизоляцию, то в утеплителе всё равно выпадет роса, т.к. изнутри дома стоит пароизоляция, а снаружи – ОСП, и влаге, попавшей в утеплитель, просто некуда выходить.

Смотрим, правильно ли это на самом деле.

Paulspb предлагает следующий расчёт:

– Суммарная генерация водяных паров в доме площадью в 120 кв. м, с семьёй из трёх человек, составит – 6320 г/сутки. При высоте потолка одноэтажного дома в 2.8 м объем дома примерно равен 336 м3, количество «сгенерированной» влаги, то есть оставшейся в воздухе после проветриваний, составит – 2670 г, или 7.95 г/м3.

Теперь представим, что на улице зима и -10. При 100% влажности в воздухе содержится 2.37 г/м3 воды. Внутри дома влаги гораздо больше примерно – 10.32 г/м3. Это приводит к движению пара изнутри наружу сквозь ограждающие конструкции.

Paulspb:

– Водяной пар будет выходить через стены и потолок, общая площадь которых составляет около 240 кв.м.

В таком случае через 1 кв.м поверхности в сутки должно пройти 10.9 г воды.

Плита ОСП толщиной в 20 мм пропускает за сутки через 1 кв.м 5.39 г пара. Плита в 12 мм – 8.98 г пара, в 10 мм – 10.8 г.

ОСП толщиной в 9 – 12 мм имеет небольшую паропроницаемость. ОСП толщиной в 18 мм и выше – практически паронепроницаемо.

Поскольку наружные конструкции чаще всего стараются обшить ОСП толщиной в 9 или 12 мм, влага будет постепенно выходить наружу.

Классический правильный пирог для каркасника.

3. Правильная стена каркасного дома: дышащая.

Часто можно услышать выражение: «дышащие» каркасные стены, т.е. такие, которые пропускают пар в обе стороны и регулируют воздухообмен в помещении.

Пользователь с ником Vitla предлагает такой пирог (изнутри – наружу):

1. Гипсокартон.

3. Теплоизоляцияю

4. Ветровлагозащита.

5. Вентзазор.

6. Наружная отделка.

– Силовую обшивку необходимо крепить изнутри дома. Для этой цели подойдут: ОСП, фанера, фибролит либо можно заменить их шпунтованной доской. ГКЛ забирает из помещения излишнюю влагу, а при необходимости отдаёт её обратно. То есть такая разновидность пирога получается «дышащей», что немаловажно для комфортного проживания в доме.

Правильный пирог каркасной стены с обшивкой ОСБ

Разберемся, имеет ли право на жизнь такая схема

– Не существует никаких «дышащих» стен. Мой совет – делайте стандартную сборку и надёжную пароизоляцию.

Правильный пирог каркасной стены
Roracotta:

– Любой правильный каркасник нуждается в надёжной пароизоляции.

Воздухообмен в каркаснике обеспечивается вентиляцией, а не «дышащими» конструкциями!

Помимо этого, силовая обшивка из ОСП, установленная изнутри без дополнительной пароизоляции, пропускает пар.

Т.к. ОСП монтируется с небольшим зазором между листами (в 3-5 мм), то без дополнительной пароизоляции сквозь этот зазор в утеплитель поступит влагонасыщенный пар.

Пирог каркасного дома с осб
При установке ОСП изнутри сложно проводить утепление открытой стены под дождём или зимой. Плита, установленная снаружи, дополнительно связывает перекрытия первого и второго этажа, стойки каркаса и выступает в качестве силового элемента.

4. Пирог каркасного дома с ОСБ снаружи - западный подход

Roracotta:

– В Канаде утеплять стены, закладывая в них фибергласовый ватный утеплитель толщиной больше чем в 150 мм нерентабельно.

Поступают так: укладывают минеральную вату толщиной в 15 см, а снаружи, на ОСБ, прикрепляют пенопласт толщиной в 50 – 100 мм.

Таким образом полностью ликвидируются мостики холода, и получается очень тёплая конструкция.

– При таком утеплении между ОСП и пенопластом укладывается специальная дренажная мембрана.

Не стоит в качестве дополнительного наружного утеплителя использовать экструдированный пенополистирол. Из-за практически нулевого паропроницания ЭППС запирает влагу внутри. Это может привести к возникновению точки росы с внутренней стороны такого утеплителя.

Варианты конструкции стены каркасного дома без ОСП

В скандинавских странах используется другой вариант, а пирог (снаружи – вовнутрь) таков:

1. Фасадный ГКЛ или ветрозащитная плёнка.

2. Стойки каркаса, заполненные утеплителем.

3. Пароизоляцияю

4. ГКЛ по обрешётке.

Интересный момент: ни плит ОСП, ни фанеры ей на замену в качестве силовой обшивки каркаса в таком пироге не используют, а все коммуникации проводят в воздушном зазоре между гипсокартоном и пароизоляцией.

Porcupine:

– В Финляндии в такой пирог каркасного дома замена ОСБ - базальтовая вата. Слой пароизоляции в конструкцию пирога ставится всегда! Повсеместно используется обычная полиэтиленовая плёнка.

Внутренняя обшивка каркаснике должна быть менее паропроницаема, чем внешняя.

.

В настоящее время так называемые «каркасные» дома обретают все большую популярность в сфере строительства. Это происходит ввиду того, что подобные сооружения требуют наличия минимума материалов при возведении, отнимают небольшое количество времени, а также весьма просты при производстве сборки.

Стены дома такого рода представляют собой некий своеобразный «слоеный пирог» , начинка которого представлена несколькими видами различных строительных материалов. Именно от правильности выбора и последующей установки данных материалов зависит то, будет ли сооружение надежно оберегать своих обитателей от холода и постороннего шума.

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины , которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен.
Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Стена каркасного дома: делаем правильно

Для того, чтобы дом, возведенный на основе каркаса отвечал всем принятым нормам качества, необходимо следовать определенным правилам, пренебрежение которыми моет привести к потере зданием таких немаловажных качеств, как способность удержать тепло и препятствовать проникновению посторонних шумов.

Толщина стен

Толщина стен здания полностью зависит от того, каким именно будет предназначение дома, будет ли это капитальное сооружение или, к примеру, летняя постройка, а также варьируется в зависимости от выбранного теплоизоляционного материала.

Толщина стен обусловлена брусками, которые были использованы в качестве каркасной рамы. То есть, именно толщина бруса определяет конечный результат.

Преимущественно стены домов, предназначенных для проживания в них в течение исключительно летнего периода, достигают толщины порядка четырех сантиметров без учета декоративной отделки, как внутренней, так и внешней.

Толщина же стен капитального сооружения составляет порядка двадцати - сорока сантиметров в зависимости от того, в какой климатической зоне находится строение.

Утеплитель

В качестве утеплителя при возведении стен каркасных домов чаще всего используются следующие материалы:

• Пенопласт. Наиболее экономичный вариант, обладающий массой недостатков, таких, например, как хрупкость.
• Минеральная вата. Вариант, находящийся в средней ценовой категории, который в настоящее время пользуется особым спросом. Великолепно удерживает тепло, а также препятствует проникновению в помещение посторонних шумов.
• Пенополиуретан, эковата. Достаточно дорогие утеплители, цена которых, однако, полностью оправдывает себя. Не требуют дополнительного слоя паро- и гидроизоляции. Отлично держат тепло и сохраняют все свои основные качества на протяжении длительного периода времени.

Правильная укладка утеплителя

Укладка утеплителя должна проводится в соответствии с определенными нормами, иначе материал не обеспечит достаточно надежной изоляции тепла. Слой материала может укладываться как непосредственно внутрь каркасной рамы, так и использоваться в качестве внешней набивки стен.
Во втором случае необходим дополнительный слой листов фанеры, который обеспечит надежную фиксацию утеплителя, а также значительно выровняет поверхность.

При проведении укладки следует помнить о том, что если в качестве утеплителя используется минеральная вата, либо пенопласт, требуется уложить дополнительный слой пароизоляции.

Также необходимо следить за тем, чтобы между плитами выбранного материала не было существенных зазоров. Укладывать их следует максимально плотно.

• В том случае, если между плитами материала остались небольшие зазоры, их необходимо устранить при помощи узких полосок того же утеплителя.
• Лучше всего укладывать материал непосредственно внутрь рамной конструкции, так как это обеспечит его надежную фиксацию, а также несколько упростит строительство.
• При укладке теплоизоляционного слоя необходимо проложить пароизоляционный материал.

Паро- и гидроизоляция

В качестве паро- и гидроизоляции преимущественно используется специальная пленка особой прочности, которая прокладывается как с наружной, так и с внутренней стороны стен.

Самой простой и быстрой технологией возведения стен дома, является каркасная. Каркасные стены и строения отличаются прекрасными теплоизоляционными характеристиками, сейсмоустойчивостью, долговечностью. И конечно нельзя не отметить финансовую сторону вопроса. Каркасный дом – экономически выгодное решение, благодаря особой конструкции и применению недорогих материалов.

Каркасные стены представляют собой технически несложную, но эффективную конструкцию включающую:

Устройство каркасной стены может иметь свои отличительные особенности, например использование металлических стоек, но сама конструкция остается неизменной.

Каркасные стены и этапы их возведения

Примечателен тот факт, что построить каркасную стену самостоятельно может любой и это не вызовет особых проблем. Более того, для работы нет необходимости иметь специальное образование или огромный опыт в данной области.

Нижняя обвязка и лаги обязательно обрабатываются антисептиком!

Стены могут возводиться из штучных элементов, то есть, устанавливая каждый несущий брус поочередно или сборной конструкцией. Другими словами заранее подготавливаются фрагменты каркаса, которые потом крепятся на брус нижней обвязки.

Также одним из видов каркасного строительства является возведение дома из готовых панелей (щитов). Они производятся в цеху по заранее согласованному проекту. Такие панели поставляются на площадку в сборе, то есть имеют оконные проемы, места для установки дверей и т.д. Остается только закрепить щиты к каркасу и стены готовы. Данная технология позволяет существенно сократить время работ, но имеет ограничения по вариативности исполнения. Помимо этого, панели могут иметь большой вес, и возможно потребуется кран для их монтажа.

Структура стены

Когда монтаж каркаса закончен, то можно приступать к устройству многослойной конструкции стен. Здесь каждый из составных элементов играет определенную функцию, поэтому необходимо соблюдать особую технологию строительства.

Варианты наружной отделки

Безусловно, наружные стены каркасного строения сложно назвать эстетически привлекательными. Однако после отделки их нельзя будет отличить от более дорогих деревянных или кирпичных аналогов.

Традиционно стены декорируют двумя способами:

Также практикуется наружная отделка в виде кладки декоративного кирпича. Такой вариант оформления придаст каркасному зданию элегантность, изысканность и неповторимый внешний облик.
