Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки . Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
Его укрывают слоем гидроизоляции.
Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
Изнутри между стойками каркаса укладывают утеплитель.
Укрывают его пароизоляционным материалом.
Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

Оптимальное соотношение цены и качества.
Легко поддаются обработке – резке, сверлению, шлифовке.
Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены -плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1 .

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
Не боятся грызунов.
Экологически безопасны. Не выделяют в воздух вредные вещества.
Пожаробезопасны, относятся к категории слабогорючих материалов.
Хорошо сохраняют тепло.
Имеют хорошую паропроницаемость, являются «дышащими».
При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

Большой вес.
Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
Высокая цена.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
Экологически безопасный.
Плиты имеют малый вес.
Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

не боится низких температур;
легко поддается обработке;
высокая прочность на сжатие;
доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
Их стыки должны приходиться на середину каркасного бруса.
Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
Саморезы вкручивают с отступом от края плиты не менее 10 мм.
Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны . Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата . Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Видео: технология возведения стен от А до Я

Вконтакте

Одноклассники

Каркасный дом – один из самых доступных и бюджетных вариантов загородного строительства.

Но как только заложен , наступает не менее ответственный этап: устройство , которая в таких строениях имеет свои особенности.

Их обязательно следует изучить перед началом строительных работ, чтобы в ближайшем будущем избежать капитального ремонта всей конструкции.

Для каркасного дома конструкции каркасных стен имеют всего два вида:

Несущие , которые обладают повышенной прочностью к ударам и механическим нагрузкам: как вертикальным, так и горизонтальным. Обычно их изготавливают из цельной доски или гигантских двутавровых балок. Дверные проемы в несущих стенах собирают с помощью не менее 2 перемычек, скрепленных с помощью гвоздей в 2 ряда, что позволяет избежать их деформации.
Ненесущие (внутренние) , которые служат перегородками для разделения строения на комнаты и не рассчитаны на то, чтобы выдерживать вес здания. Перемычки над дверными проемами в таких случаях должны иметь ширину, равную ширине вертикальных стоек, и быть изготовленными из материала толщиной более 40 мм.

Справка! Внутренние перегородки, предназначенные для зонирования жилого пространства, часто изготавливают из бруса размером 40х100, поскольку в них отсутствует необходимость в толстом слое утеплителя. Для несущих стен берут материалы с сечением минимум 50х150, а лучше 50х250, чтобы иметь возможность увеличить толщину теплоизоляционного слоя.

Материалы

Из какого материала собирают стены каркасных домов? Если вы выбрали для своего жилья каркасные дома: материал стен может быть совершенно различным .

Он определяется не только эстетическими свойствами, но и способностью выдерживать определенные нагрузки, климатическими и рельефными особенностями участка, весом и другими характеристиками.

Для устройства деревянных каркасных стен и перегородок преимущественно используют:

Деревянный брус , изготавливаемый из древесины хвойных пород или клена. Его сечение имеет квадратную форму, а стандартный размер составляет 150х150. Более толстый брус (150х200 и 200х200) идеально подходит для многоэтажных строений или домов с мансардой.
Обрезная доска из древесины хвойных пород. Сечение стоек обычно составляет 50х150.
Деревянный двутавр , представляющий собой два бруса из древесины, скрепленные перемычкой из OSB-плиты. Он позволяет свободно регулировать полки в зависимости от толщины утеплителя и размера фундамента. По оценкам специалистов, применение такого материала сводит к минимуму риск деформации каркаса при усадке строения и обеспечивает лучшую теплоизоляцию.
Материалы для наружной и внутренней обшивки каркаса . К ним относятся как стандартные деревянные доски, так и сборные конструкции щитового типа, изготовленные из OSB-плит, гидрофобной фанеры или досок. И также допускается использование магнезитовых листов. При этом важно, чтобы материалы были хорошо высушенными и в них отсутствовали трещины и дефекты, которые в дальнейшем способны вызвать усадку и разрушение дома. В качестве противогрибковой защиты их обязательно обрабатывают специальными антисептическими составами.
. Они бывают мягкого - утеплители на базе стекловолокна, базальтовая вата - и жесткого - пенополистирол и его экструдированная модификация - типа.
Отделочные материалы . К ним относится виниловый и металлический сайдинг. Последний отличается повышенной прочностью, легко монтируется и обладает повышенной устойчивостью к коррозии. Виниловый сайдинг привлекает меньшим весом и большим выбором расцветок, однако боится температурных перепадов и прямых солнечных лучей. А также часто используется блок-хаус (калиброванные доски с овальным поперечным профилем и замковым соединением, которые внешне полностью напоминают оцилиндрованное бревно) и имитация бруса (панели с прямоугольным сечением и скошенными уголками). Очень элегантно выглядят каркасные дома с отделкой посредством искусственного камня, акриловых покрытий и декоративной штукатурки.
, предназначенная для защиты дома от продувания и влаги. Она выглядит как рулонный материал, напоминающий пленку, но в то же время паропроницаемый для предотвращения замерзания утеплителя в стене в зимний сезон. Преимущественно в этих целях покупают диффузионную мембрану для гидроизоляции.
Пароизоляция , в качестве которой используется пароизоляционная мембрана.

Справка! По одной из инновационных технологий, несущий каркас строения полностью изготавливают из оцинкованного термопрофиля, а внутренним утеплителем служит торкрет бетон либо пенобетон. Это позволяет легко построить прочный и надежный дом с количеством этажей от 1 до 5.

Технологии

Каркасный дом может быть возведен различными способами, поскольку на сегодня известно несколько эффективных технологий создания его стен. Наиболее популярные среди них это: конструкция стены каркасного дома по финской технологии и по канадской. Их отличия заключаются в том, что в соответствии со скандинавским способом панели стен собирают прямо на месте строительства, а вот строительные технологии из Канады предполагают монтаж каркаса из готовых SIP-панелей (каркасно-щитовая технология).

Финская

Финская выглядит следующим образом:

На монтируют каркас из бруса, после чего собирается .
Собирают панели, для чего используют OSB-плиты, которыми пролеты стен обшивают как изнутри, так и «с улицы».
Устанавливают теплоизолирующий слой, после чего на перекрытие стелят черновой пол.
Основные узлы строения соединяют между собой металлическими кронштейнами и устанавливают балки межэтажных перекрытий.
На межэтажном перекрытии собирают и устанавливают вертикально панели стен второго этажа.
Монтируют стропила крыши, закрепляют на них гидроизоляционный слой и укладывают кровлю.
Производят внутренние и наружные отделочные работы.

Канадская

При проектировании строения по канадской технологии алгоритм работ выглядит следующим образом:

Заливается ленточный фундамент, на который монтируются панели и балки перекрытия.
В зазоры помещаются брусья, которые соединяют между собой, и производят изоляцию щелей с помощью монтажной пены.
После установки перекрытия осуществляется монтаж стен, начиная от углов. В двухэтажных домах производится монтаж межэтажных перекрытий и стен второго этажа. При этом панели крепятся к брусьям саморезами через каждые 10-15 см. Все стыки надежно герметизируют с помощью монтажной пены. Крепление производится по принципу шип-паз, а тепловой зазор между панелями стен составляет 3-5 мм. В это же время делают оконные и дверные проемы.
Заключительным этапом является монтаж кровли.

Устройство

Из чего состоит стена каркасного дома?

Каким бы изысканным ни был дизайн вашего каркасного дома, и какие дорогие материалы не использовались, конструкция каркасной стены с утеплителем, особенно несущей, будет практически идентичной.

Она является многослойной и на строительном жаргоне называется «сэндвичем» или «пирогом».

Итак, каркасная стена: конструкция состоит из слоев:

Непосредственно каркаса.
Внутреннего отделочного слоя.
Пароизоляционного слоя.
Утеплителя.
Гидрозащитного слоя.
OSB-плиты.
Наружной декоративной отделки.

Важно! Внутренние перегородки строения сделать намного проще: схема каркасной стены содержит лишь стойки каркаса, теплоизоляционный слой, пароизолирующую мембрану, установленную с обеих сторон, и гипсокартон либо OSB-плиту.

Правильный пирог каркасной стены может быть самым различным и зависит как от пожеланий и финансовых возможностей владельца, так и от внешних условий и внутренних нагрузок, которым будет подвергаться строение. Рассмотрим устройство стен каркасного дома в деталях. Наиболее распространенные варианты:

Пирог каркасной стены с минватой. Правильный пирог стены каркасного дома с минватой идеально подходит для строений, в которых должна быть хорошая звукоизоляция. Для этого каркас стены с внешней стороны обшивается древесно-стружечными плитами и выстилается снаружи гидроизоляционной пленкой. Поверх нее прикрепляют минвату, которую можно дополнить экструдированным пенополистиролом. Сверху на слой теплоизоляции (изнутри) устанавливается пароизоляционный мембранный слой: его закрепляют с помощью степлера. Затем монтируется обрешетка для лучшего удерживания теплоизоляционного слоя и производится окончательная отделка стены. Важно, чтобы влага не проникла вглубь стены, поскольку это приведет к утрате минватой, обладающей повышенной гигроскопичностью, своих утепляющих свойств.
Пирог стены каркасного дома с эковатой. Он считается наиболее безопасным для здоровья человека, поскольку эковата совершенно безопасна и обеспечивает воздухопроницаемость внутри стены, препятствуя образованию конденсата. Этот утеплитель отличается небольшим весом и отменными теплозащитными свойствами. Сам «пирог» состоит из следующих слоев: внутреннего отделочного слоя, пароизоляционной пленки, элементов каркаса, эковаты (она равномерно задувается по всей поверхности стены, что позволяет избежать стыков, как в случае других утеплителей, и проникновения холода в дом), ветрозащитной мембраны и внешнего отделочного слоя, который от предыдущего отделяет вентиляционный зазор.
Пирог стены каркасного дома с базальтовым утеплителем. Это недешевое решение, однако, базальтовая вата не только обладает хорошими тепло- и звукоизоляционными свойствами, но и устойчива к вибрациям, плесени и грибку. Состав каркасной стены в этом случае будет стандартным: внутренняя отделка, пароизоляция, конструкция каркаса, базальтовый наполнитель, ветрозащитная мембрана и внешняя отделка.
Пирог каркасной стены с ОСБ (или OSB). Такие плиты используют для придания стенам большей жесткости и устойчивости. Классическое расположение слоев, которое обеспечивает оптимальное выведение влаги и «дышащие» свойства выглядит так: внутренняя отделка, пароизоляционный слой, утеплитель (минвата либо другой), стойки каркаса, OSB-плита, ветрозащитный слой, вентиляционный зазор, наружная отделка.
«Пирог» с панелями Изоплат. Последнее время они очень популярны среди строителей, поскольку надежно защищают стену от проникновения влаги, являются дополнительной защитой от холода и полностью заменяют ветро- и гидрозащиту. В каркасном доме слои стен располагаются следующим образом: внутренняя отделка, пароизоляционная пленка, теплоизоляционный слой, стойки каркаса, панели Изоплат, обрешетка, внешняя отделка.
«Пирог» по системе EIFS. Структурные элементы каркаса строения часто становятся своеобразными «мостиками» холода, что требует дополнительного – формирования пенополистирольного кокона с их внешней стороны. Состав стены каркасного дома в этом случае будет таким: внутренняя отделка, пароизоляция, каркасный слой с сеткой, жесткие пенополистирольные плиты ПСБ-С 25Ф, ветрозащита и слой наружной отделки.

Важно! В указанных выше вариантах «пирога» под ветрозащитным слоем понимается слой, состоящий из гидроизоляции и ветрозащиты . Так как снаружи стены обязательно должен присутствовать слой гидроизоляции, который защищает утеплитель от попадания внешней влаги.

Чертежи, схемы и разрезы

Если вы собираетесь строить каркасное строение самостоятельно, без подробного чертежа, на котором будет указана и каркасная стена в разрезе, не обойтись .

Это позволит четко представить себе расположение и порядок установки всех несущих конструкций и внутренних перегородок и избежать наиболее распространенных ошибок.

Важно! На чертежах четко указываются не только варианты соединения конструктивных элементов между собой, но и схемы прокладки инженерных коммуникаций.

В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах , куда заносятся такие параметры, как вид и , расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т. д.

Схема и структура стены каркасного дома обязательно содержит следующее:

Вид стены и ее габариты.
Нюансы конструктивного соединения стен между собой, а также с полом и кровлей.
Расположение оконных и дверных проемов.
Последовательность слоев (теплоизоляционного, парозащитного и т. д.), их толщина, особенности монтажа и вид материалов для каждого из них.

Узлы

Что представляет собой узел стены каркасного дома?

Стена каркасного строения состоит из следующих узлов, нюансы которых следует знать:

1. Примыкание стены к полу в каркасном доме. Каркасные стойки стены необходимо прибить 3 гвоздями размером 90 мм, причем это делается через стойку в лагу. Это касается несущих конструкций. Если стена располагается на обвязке лаг либо перемычке, то третий гвоздь забивается именно в них. В случае перегородок достаточно одного 90-миллиметрового гвоздя, забитого в каждую лагу.

2. Соединение стен каркасного дома. Чтобы обеспечить надежное соединение каркасных стен - соединить боковую и фасадную стены строения, в боковом каркасе необходимо сделать дополнительную стойку, развернутую перпендикулярно к угловой стойке каркасной конструкции, расположенной на краю. Это позволит правильно сформировать внутренний угол и упростить процесс отделки фанерой либо OSB-плитами.

3. Угол каркасной стены. Просто соединить брусья сечением 150х150 (или доски сечением 50х150) в углу чревато его промерзанием в зимнее время. Поэтому угол делают по схеме 2+1. К одной из крайних стоек каркасной конструкции прибивают третью, которую разворачивают под 90 градусов. Можно также усилить конструкцию, дополнив ее четвертой доской.

Две стойки соединяют параллельно друг другу или под небольшим углом посредством 5 90-миллиметровых гвоздей с расстоянием между ними 6 см. Перед отделкой угла обязательно необходимо положить утеплитель.

4. Укосина. Это один из самых важных элементов стены, который придает ей пространственную жесткость и позволяет избежать перекосов в строении. Их врезают и в нижнюю, и в верхнюю обвязку строго под углом, не выходящим за пределы 45-60 градусов. Их обязательно необходимо применять, если обшивка панелей дома фанерой либо OSB-плитами не планируется. Она может быть деревянной с сечением 25х100, 50х150 либо металлической.

5. Оконные и дверные проемы.

Важно! В канадской и финской технологии их усиливают немного по-разному, поэтому эти нюансы следует обязательно учесть.

В канадской технологии при их создании используют сдвоенные стойки. Под и над проемом монтируются укороченные стойки, расстояние между которыми остается таким же, как и между основными стойками. Над проемом размещается хидер, выполненный из удвоенной или утроенной доски высотой 10-25 см в зависимости от ширины проема и балочной нагрузки. Под проемом также монтируют горизонтальные доски, разрезающие дополнительную стойку пополам: они и будут выдерживать вес окна.

В случае дверных проемов либо использования финской технологии вместо хидера устанавливают ригель – поставленная на ребро доска, которая врезается перед нижней обвязкой в самой верхней части каркасных стоек как внутри, так и с внешней стороны. Ригель может быть как одинарным, так и строенным. Для него берут доски размером 50х200 мм.

6. Соединение стены и кровли. Стойки монтируются строго перпендикулярно к стене, но могут быть параллельны в перегородках или на фронтоне крыши. Балки должны быть монолитными, а во внешних углах стенового каркаса следует расположить не менее 2 стоек.

7. Соединение стены и перекрытия. Показано выше на рисунке к пункту 1.

Фото

Стена каркасного дома в разрезе: фото представлены ниже.

Полезное видео

О том, как сделать пирог каркасной стены дополнительно рассказано на видео ниже:

Выводы

Устройство стены каркасного дома – довольно важный и кропотливый процесс, но при желании и стремлении научиться и учесть любые нюансы с ним без проблем справится даже непрофессиональный строитель.

Вконтакте

Возведение деревянных домов каркасной конструкции приобрело популярность в наших краях сравнительно недавно, только в последние десятилетия. А такой быстрый рост количества сторонников подобных зданий обусловлен весьма быстрым процессом их возведения и возможностью использования экологически чистых материалов.

Первые каркасные здания появились при освоении территорий Америки и Канады, затем приобрели они широкое распространение и в европейских странах. Этот вид построек хорош не только тем, что дом поднимается быстро, но и оттого, что требует намного меньше затрат и физических усилий. Кроме этого, если фасад дома отделать одним из современных материалов, имитирующих кирпич, древесину или камень, то его стены невозможно будет отличить от капитальных.

Интересно, что строительство своими руками вполне возможно даже в одиночку. Конечно, процесс займет намного больше времени, но зато не придется оплачивать работу целой бригады. Если решено проводить стройку самостоятельно и завершить в течение теплого и сухого летнего периода, то начинать все же нужно ранней весной. В случае если дом не будет полностью закончен до поздней осени, нужно постараться довести стройку хотя бы до стропильной конструкции и до настила кровельного материала, так как нельзя допустить, чтобы здание стояло непокрытым до следующей весны.

Что такое каркасная конструкция?

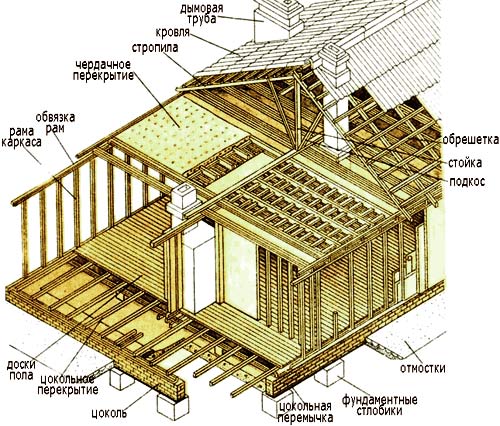

Если рассматривать в общем , то каркасная конструкция дома состоит из нижней и верхней обвязки, которая скрепляет установленные вертикально стойки, образующие каркас внешних и внутренних стен. Основа под полы и чердачное перекрытие состоит из несущих балок, изготовленных из бруса. Стропильная система возводится также из брусьев, и на нее укладывается кровельное покрытие. Желательно, чтобы оно не отличалось слишком большой массой.

Между элементами каркаса устанавливается и укладывается утеплитель. Его толщину выбирают в зависимости от региона и климатических условий. В любом случае , толщина стоек каркаса должна соответствовать этой величине. Чаще всего в качестве термоизоляционных материалов выбирается одна из разновидностей минеральной ваты, эковата , пенополистирол или пенополиуретан. Для утепления полов и чердачных перекрытий используют и керамзит.

Чем утеплить каркасный дом?

При выборе нужно учитывать не только термоизоляционные качества материала, но и ряд других факторов – гигроскопичность, химическую и биологическую стойкость, плотность, экологичность и т.п . А для каркасного дома огромное значение имеют горючесть материала и его устойчивость .

На страницах нашего портала – немало материалов, подробно рассказывающих .

После монтажа утеплителя конструкция обшивается влагостойкими материалами — это может быть плита OSB, влагостойкая фанера или цементно-стружечная плита (ЦСП).

По сравнению с цельными деревянными, блочными или кирпичными постройками, каркасная конструкция получается легкой , не требующей массивного фундамента. Для нее подойдет столбчатая или свайно-винтовая основа, а если в доме планируется устраивать подвальные помещения, то в этом случае лучше всего выбрать ленточный фундамент. Каркасную конструкцию необходимо достаточно высоко поднять над грунтом, поэтому цокольная часть должная иметь высоту не менее 500 мм. Это необходимо для того, чтобы влага от почвы, от дождевой воды или снежных сугробов как можно меньше воздействовала на деревянные элементы каркасного дома.

Фундамент под каркасную конструкцию

Любая стройка начинается с фундамента, и, как говорилось выше , можно выбрать любой его вид (кроме, пожалуй, монолитной «плавающей» плиты – в ней нет никакой необходимости).

Разметка будущей стройки и земляные работы

Прежде чем приступать к рытью траншей под фундамент или к ввинчиванию свай, необходимо провести тщательную разметку местности. Не следует считать эту работу второстепенной, так как от нее будет зависеть прямизна будущих стен, да и общие объемы работы, так как не придется прилагать излишние усилия по переделке фундамента, если изначально будут определены его точные координаты и размеры.

Разметка проводится с помощью рулетки, угольника, других простейших геодезических приборов. Обычно она заключается в установке деревянных кольев с натянутыми шнурами, которые визуально показывают размеры здания и его расположение на местности.

На этом своеобразном «чертеже» определяются все несущие стены строения в том случае, если выбрана ленточная разновидность фундамента. Если планируется столбчатого варианта или свайно-винтовой, то нужно разметить точное расположение каждого из столбов (опор).

Траншеи можно вырыть вручную или же, если нужно этот процесс пр овести быстро, привлечь специальную строительную технику, с помощью которой вся эта операция пройдет за один день.
Для рытья ям под столбчатый фундамент используют, помимо лопат, обычный ручной бур или же мотобур , который гораздо быстрее позволит пробурить отверстия нужного диаметра на требуемую глубину.

Эти способы - самые доступные, так как если пригласить крупногабаритную технику, то для нее необходимо, во-первых, иметь на участке дополнительную площадь и свободный проезд к месту работы, а во-вторых, стоимость такого бурения будет стоить в разы дороже.

На этапе рытья котлована осуществляется проведение канализационного стока. Для прокладки труб роются траншеи глубиной ниже уровня промерзания почвы в данном регионе. Затем укладываются трубы до того места внутри котлована, где по плану должен располагаться санузел или вентилируемый канализационный стояк.

Если устраивается столбчатый фундамент, то участок трубы, проходящий от уровня грунта до выхода в доме, необходимо тщательно утеплить. Вокруг него рекомендовано возвести кирпичные стенки, и пространство между трубой и ими заполнить утеплителем.

Конечно, эту работу можно провести и после завершения строительства, но в этом случае ее будет делать неудобно - придется выпиливать отверстия в полу или же прорубать в стенке фундамента.

Возведение фундамента

Для того чтобы конкретно остановиться на одном из видов фундамента, нужно представлять, что они собой представляют.

Ленточный фундамент

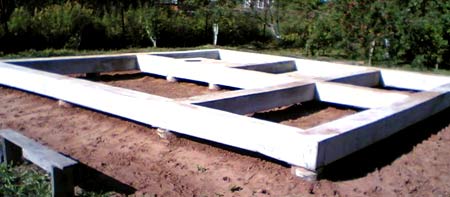

Этот вид фундамента представляет собой бетонную монолитную полосу, имеющую в своей конструкции арматурную решетку . Высота цокольной части может быть различной, ну а если в плане строительства дома есть подвальное помещение, то и стены фундамента поднимают на 600 ÷ 800 мм, и в этом случае они потребуют утепления. При подготовке опалубки нельзя забывать и о вентиляционных отверстиях, которые не позволят влаге скапливаться под строением.

«Классический» ленточный фундамент

Если сразу предусмотреть меры по борьбе с грызунами, которых за городом всегда немало, то вокруг фундамента и внутри его рекомендовано сделать засыпку из мелкофракционного керамзита.

Столбчатый фундамент

1 – столб фундамента;

2 – балки обвязки;

3 – балки перекрытия;

4 – лаги чернового пола.

Столбчатый фундамент – это совокупность бетонных, кирпичных или комбинированных столбов, расположенных в правильном порядке, согласно проведенной разметке. Опоры заглубляются в зависимости от видов и расположения грунтовых слоев в данном районе и от массивности будущего строения.

Выбираете столбчатый фундамент?

Для каркасного дома на устойчивом грунте – очень хорошее решение. Все подробности установки можно узнать из специальной статьи.

Свайно-винтовой фундамент

Винтовой фундамент пр едставляет собой металлические сваи, вкручиваемые на нужную глубину в точках, согласно проведенной разметке в соответствии с проектом. Верхняя часть свай, выступающая над поверхностью грунта, обвязывается металлическим ростверком или же металлическими перемычками, а затем мощным брусом. Это станет основой для нижней обвязки самой каркасной конструкции.

Свайно-винтовая конструкция хороша тем, что опоры могут быть вкручены так, что будут выступать на различную высоту. Это позволяет устанавливать дом не только на ровной площадке, но и на пересеченном участке, с перепадом высоты - вывести сваи затем на один горизонтальный уровень не составит особого труда. на одну высоту.

Винтовые сваи вкрутить самостоятельно не удастся - придется или пригласить нескольких помощников, или же воспользоваться услугами бригады мастеров, «вооруженных » специальным оборудованием.

Цены на цемент и основы смесей

Цемент и основы смесей

Возведение каркаса

Какой бы фундамент ни был выбран, его обязательно нужно сверху гидроизолировать – площадка (ростверк, монтажные пластины или верхняя грань столбов или ленты), на которую будет устанавливаться нижний брус обвязки, застилается рубероидом, который создаст вл агонепроницаемую прокладку.

Рубероид стелется в несколько слоев , желательно – «горячим» способом на гудронную мастику, и он должен быть больше ширины фундамента на 150 ÷200 мм, так как должен выступать с обеих сторон.

Нижняя обвязка

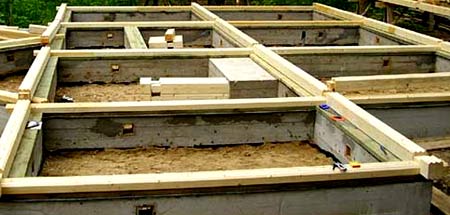

Обвязка изготавливается из бруса размером в 150×150 или 200×150 мм. На углах элементы соединяются «в полдерева», бруски надежно скручиваются между собой и закрепляются на опорах (ленте) фундаменте с помощью шпилек или анкерных креплений, в зависимости от того, какой вид основы выбран и из какого материала она сооружена.

Дополнительно балки обвязки скрепляется между собой уголками или другими металлическими элементами, например, пластинами. Эти же детали могут быть использованы для крепления обвязки к фундаменту.

В завершение этих работ должен получиться жесткий обвязочный пояс, способный выдержать основную конструкцию каркаса. В том случае, когда используемый брус не имеет должного размера в сечении, укладывается одна на другую две, а иногда - и три детали.

Причем , верхняя балка обвязки монтируется на нижнюю балку так, чтобы возможные места стыковых соединений, если таковые имеются, не приходились одно над другим.

Если же деревянная обвязка монтируется на ленточный фундамент, то она может и не иметь слишком большой толщины, но очень важно, чтобы ее ширина совпадала с шириной бетонной основы.

Балки цокольного перекрытия и настил пола

Балки цокольного перекрытия

Прочностные качества каркаса в максимальной степени зависят от качества и сечения брусьев обвязки и балок перекрытия. Понятно, что стараются подбирать первосортный материал. А вот сечение зависит и от длины пролетов , и от шага расположения деталей. Чтобы правильно определиться с размерами, можно воспользоваться следующей таблицей:

Таблица сечения брусьев балок перекрытия для каркасного здания:

Сечение используемых пиломатериалов 1 сорта	Длина пролета (мм)
	3000	3500	4000	4500	5000	5500	6000
Чердачное перекрытие
Доска
160×50	1200	900	650	500	420	-	-
200×50	1850	1350	1050	800	650	550	450
180×80	2400	1750	1350	1050	850	700	600
Брус	Расстояние между соседними балками (мм)
140×180	-	-	-	1800	1480	1200	1050
150×200	-	-	-	2400	2000	1650	1400
160×220	-	-	-	-	2500	2000	1750
Цокольные и межэтажные перекрытия
Доска	Расстояние между соседними балками (мм)
160×50	800	600	450	-	-	-	-
200×50	1250	900	700	550	450	-	-
180×80	1200	1200	900	700	650	450	-
Брус	Расстояние между соседними балками (мм)
140×180	-	-	1550	1200	1300	800	700
150×200	-	-	-	1650	1700	1000	900
160×220	-	-	-	2000	1900	1400	1100

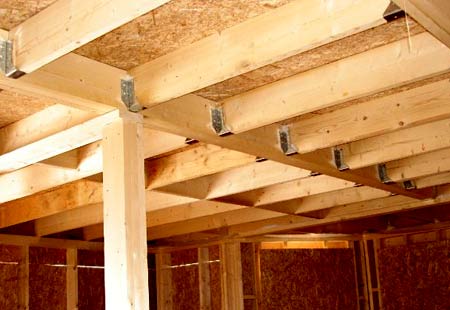

Следующим этапом идет закрепление балок цокольного перекрытия. Они, как правило, имеют такой же размер в сечении, как и брусья обвязки. Соединение балок перекрытия с обвязочным поясом осуществляется «в полдерева», для чего в обоих элементах делаются запилы .

Балки должны придать конструкции будущего пола жесткость и надежность . Поэтому, если площадь здания достаточно большая, то часто балки цокольного перекрытия укладываются на обвязочный пояс для каждой из комнат отдельно.

После того как закончен монтаж балок цокольного перекрытия, для дальнейшей работы потребуется настил. И вот тут многие мастера предпочитают сами и советуют новичкам сразу же устраивать полы, как черновые, так и «белые» (конечно, не считая финишного декоративного покрытия). Однако, при таком варианте работы необходимо предусмотреть то, что всю площадь пола нужно будет ежедневно накрывать цельным полотном плотной полиэтиленовой пленки до тех пор, пока все строение не будет защищено от осадков кровлей и стенами.
Все детали нижнего пояса покрываются антисептической и водооотталкивающей пропиткой – эта мера продлит срок эксплуатации здания.

На этом же этапе необходимо поднять канализационную трубу выше поверхности пола на 100 ÷ 150 мм. Для этого в каждом слое настилаемого покрытия, необходимо проделывать отверстия, через которые будет пропущен патрубок канализации.

Настил чернового пола

Для настила чернового пола на нижние части балок перекрытия прикручиваются черепные бруски, на которые будут закрепляться доски или фанерные листы.
Далее, идет укладка и закрепление досок. Вот для этого вовсе не обязательно приобретать первосортный материал, но он должен быть хорошо просушен. Рекомендовано устанавливать доски вплотную друг к другу — это добавит полу утепления , так как конструкция будет меньше продуваться.

Монтаж утеплительного «пирога» пола

Следующим этапом черновой пол и балки перекрытия накрываются гидроизоляционной мембраной, в качестве которой используется плотный полиэтилен. Его обычно крепят с помощью скоб степлера.
Далее, на гидроизоляцию укладываются маты или засыпается керамзит, который не менее эффективен, чем другие материалы. Если же планируется сделать несколько слоев утепления, то первым из них рекомендовано использовать именно мелкофракционный керамзит.

Сверху утеплителя настилается слой пароизоляционной пленки , а затем к балкам закрепляются или половая доска, или же листовой материал. Для этого часто используют фанеру или ОСП.

В последнее время вместо фанеры нередко используется цементно-стружечные плиты, которые могут быть применены не только для обшивки пола, но и для стен и потолка. Материал имеет хорошие технические и эксплуатационные характеристики, не уступает, а в чем-то – даже превосходит своих «конкурентов».

В таблице ниже приведены сравнительные оценочные показатели некоторых листовых материалов, которые дадут примерное представление о них и помогут определиться с выбором.

Характеристики	Оценка материала по 5-бальной системе
Средний балл	2.9	3	3.3	3.6	4.1
	МДФ	ДСП	Фанера	ОSВ	ЦСП
Прочность	2	3	4	4	4
Стойкость к внешним агрессивным воздействиям	1	2	3	5	5
Стабильность размеров	2	3	3	3	4
Вес	2	2	3	3	2
Технологичность механической обработки	3	4	4	5	5
Технологичность окраски	5	3	3	2	4
Дефекты: сучки, расслоение, расслоения и т.п.	5	4	3	5	5

Листы покрывающего пол материала прикручивается саморезами к балкам перекрытия. Если утепление предусматривается в два слоя, то сверху балок прибиваются лаги, между которых укладывается второй слой утеплителя. Затем все так же – настилается пароизоляция, а фанера или другое покрытие закрепляется уже на лагах.

Нужно отметить, что вместо последнего пароизоляционного слоя часто настилаются внахлест на 150 ÷ 200 мм полотна рубероида, которые скрепляются между собой мастикой «горячим» способом.

Возведение стенового каркаса, верхняя обвязка

После того как закончено с нижним поясом, можно переходить к возведению каркаса стен. В первую очередь необходимо установить угловые стойки, которые обычно имеют больший размер в сечении, чем промежуточные.

Стойки должны закрепляться по заранее сделанной разметке, на расстоянии друг от друга в 600 мм – это стандартная ширина матов утеплителя, но при необходимости их можно разместить и с иным шагом, например, в 400 мм. Крепить промежуточные стойки, так же, как и угловые, можно разными способами:
Стойки сначала можно закрепить с помощью металлических уголков, а затем между ними установить перемычки, которые создадут жесткость конструкции.

Другим вариантом может стать установка стоек на обвязочный пояс в то время, когда пол уже смонтирован, или же до его монтажа.

— Если крепление осуществляется после того, как пол настелен, то около балок перекрытия выпиливаются пазы. В них устанавливаются стойки и закрепляются к балке и обвязке с помощью саморезов.

— В том случае, если стойки крепятся до монтажа пола, то это можно сделать с помощью дополнительной детали — отрезка бруса, который прикручивают саморезами к внутренней стороне стойки и брусу обвязки.

— Третьим вариантом является монтаж стоек с диагональными подпорками (укосами), которые устанавливаются с двух сторон и прикручиваются саморезами или прибиваются гвоздями.

— Четвертым способом крепления стоек может стать полная или неполная вырубка стойки в обвязку или же в дополнительный усиливающий брус, прибитый перпендикулярно к балкам перекрытия.

Устанавливая стойки, нельзя забыть об оконных и дверных проемах . Их обозначают поперечными брусками, которые для жесткости подпирают сверху и снизу дополнительными усиливающими стойками. Распорные брусья придадут конструкции дополнительную жесткость .

Каждая из стоек с величайшей тщательностью выверяется по вертикали в двух плоскостях с помощью строительного уровня. Затем все они скрепляются между собой временными рейками-перемычками, которые зафиксируют их в правильном положении.

Когда стойки будут стоять достаточно жестко , их необходимо объединить верхней обвязкой, которую прибивают к торцам стоек, а затем дополнительно закрепляют с помощью уголков или распорными откосами, закрепляемыми диагонально.

Балки верхней обвязки должны иметь такую же ширину, как и вертикальные стойки. Их надёжному креплению уделяется особое внимание, так как именно они станут основой для балок чердачного перекрытия и, стало быть, всей стропильной системы в целом.
Чтобы конструкция стенового каркаса была прочной, после монтажа верхней обвязки рекомендовано сразу же провести обшивку снаружи фанерой или другим выбранным листовым материалом. Листы монтируются на саморезы к вертикальным стойкам.

Цены на различные виды бруса

Видео — Грубейшие ошибки при строительстве каркасного дома

Балки чердачного перекрытия и конструкция крыши

После того как прочность и стабильность стенового каркаса уже не вызывает опасений, можно производить установку балок чердачного перекрытия.

Они закрепляются ровно над стойками каркаса стен. Если в качестве материала для этого подготовлены доски, то их устанавливают на торец, предварительно сделав в них запилы на 1/3 ширины доски, а глубина запила должна быть равна ширине бруса или доски верхней обвязки.

Скрепление производится с помощью металлического уголка, который одной стороной прикручивается на обвязку, а другой - на балку. Крепежные элементы устанавливаются с обеих сторон балки.

Далее, можно переходить к монтажу стропильной системы. Правда, целесообразно сразу на балки чердачного перекрытия установить хотя бы временный настил, по которому можно будет перемещаться в процессе работы.

Цены на различные виды черепицы

Черепица

Видео — 11 важных правил для жёсткости каркасного дома

Утеплительные и отделочные работы

После того ка к к рыша над домом возведена, следует установить наружные окна и двери. Этот процесс пр оводится перед утеплительными работами для того, чтобы можно было одновременно закрыть все щели и зазоры, которые могут образовываться при монтаже оконных и дверных блоков. После этого можно переходить к утеплению стен, чердачного перекрытия и крыши.

Стены могут быть утеплены и изнутри, и снаружи. Для этого используются термоизоляционные материалы, про которые уже упоминалось в нашей публикации.

В том случае, если стены обшиты снаружи фанерой, то изнутри между стойками устанавливается , который затем необходимо закрыть сверху пароизоляционной пленкой .

Для дополнительного утепления термоизоляционные материалы монтируются и по внешней стороне стен. Для этого к ним прикручивается обрешетка , между брусков которой и укладывается или наносится выбранный утеплитель.

Сверху утеплителя закрепляется ветрозащитная, пароизоляционная пленка .

Утепление чердачного перекрытия осуществляется примерно таким же образом, как и цокольного:

— на балки перекрытия прикручиваются черепные бруски;

— на них настилается черновой пол;

— пол покрывается гидроизоляцией;

— затем идет утеплительный материал (керамзит, минеральная вата, опилки, эковата , пенополистирол и др.);

— утеплитель сверху накрывается гидроизоляцией;

— сверху нее монтируются доски или фанера «белого» пола чердака.

Скаты крыши тоже лучше утеплить, так, как большая часть тепла уходит именно через потолочные перекрытия и крышу. Для этого между стропил укладывается утеплитель, который со стороны чердака закрывается пароизоляцией, а затем все слои обшиваются вагонкой, фанерой, цементно-стружечными листами или влагостойким гипсокартоном.

Обшивка может быть закреплена на стропила или на дополнительно прикрученную горизонтальную обрешетку .

Закончив утеплительные работы можно переходить к внешней обшивке дома декоративным материалом. Его можно выбрать на любой вкус - это может быть виниловый или металлический сайдинг, деревянная вагонка, «блок-хаус» или другие современные материалы.

Обшивка сайдингом с утеплением – решение нескольких проблем одновременно!

Фасад здания приобретает надежную термоизоляцию, защиту от погодных явлений, а сам дом – законченность, аккуратность и индивидуальность.

Как – читайте в специальной публикации нашего портала.

Внутреннюю обшивку можно также произвести по-разному:

— гипсокартоном, сделав идеально ровные стены под покраску или наклейку обоев;

— деревянной вагонкой, делающей дом уютным и приносящей в него природную свежесть;

— фанерой, которую тоже можно подготовить под покраску или обои.

Внутренняя отделка каркасного дома — по желанию хозяев

В завершение отделочных работ, вокруг окон и дверей монтируются декоративные панели – откосы и наличники.

Если веранда или терраса не были запланирована в проекте, то их можно пристроить после завершения всех работ, но лучше, конечно, возводить вместе со стенами.

Электрика может монтироваться как внутри стен, еще на этапе установки каркаса, так и по завершении обшивки декоративным материалом. Последний способ монтажа используется в последнее время все чаще, так как он более безопасен и позволяет, при необходимости, провести ремонтные работы, не вскрывая декоративной отделки. Впрочем, современные технологии позволяют использовать и иные варианты.

Электрической проводке в деревянном доме – особое внимание!

Что ни говори, но пожароопасность деревянного дома всегда выше, чем каменного. Никакие «вольности» в монтаже электрики просто недопустимы!

Как правильно смонтировать – подробно изложено в специальной статье портала.

Если принято решение начать строительство каркасного дома, нужно помнить, что для этого потребуется достаточно много свободного времени, хотя и несравнимо меньше, чем с другими зданиями. Работа, безусловно, пойдет веселее и быстрее, если рядом будет находиться надежный и знающий помощник, а лучше — несколько. При таком раскладе дом вполне возможно выстроить за один летний сезон.

Главное – в процессе строительства действовать согласно технологическим инструкциям при выполнении всех видов работ, выполнять их аккуратно, слаженно и последовательно.

И в заключение, для полноты общей картины – видео-лекция об основных достоинствах и недостатках каркасных домов.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Видео: каркасный дом – «плюсы» и «минусы »

Каркасное домостроение обладает солидным списком достоинств. Благодаря особенности стен каркасных домов, на строительство объекта расходуется в 2 раза меньше древесины, чем для брусовых или бревенчатых сооружений. Для обеспечения одинаковых тепловых характеристик, необходимая каркасного дома значительно меньше в сравнении со стенами, выполненными по любой другой технологии.

Имея меньшую толщину стен, при одинаковой площади застройки, на выходе у дома получается дополнительная полезная площадь.

Лёгкость каркасных стен позволяет весомо снизить затраты на . Используемые современные материалы обеспечивают высокие теплоизоляционные свойства дома. При одинаковой толщине стен, теплоизоляция каркасного дома в два раза лучше, чем у кирпичного, и более чем в 3 раза лучше, чем у стен из .

Все перечисленные преимущества, а также скорость строительства и доступная цена каркасного дома делает его востребованным у потребителя. Но при разработке проекта надо помнить о главных функциях любого дома: быть тёплым и . Не имеет значения, будет ли дом строиться своими руками или с привлечением специалистов, знать, как выглядит правильная дома, возведённого по каркасной технологии, будет не лишним.

Из чего состоит стена каркасного дома?

Структура стены каркасного строения включает несколько обязательных узлов:

жестко связанная рама из горизонтальных обвязок (нижней и верхней), добавочных элементов и вертикальных стоек;
внутренний наполнитель рамных ячеек, выполняющий функции тепло- и ;
по внутренним и наружным площадям, фиксирующая каркасный контур.

имитацией бруса
мембрана
Древесная плита или
Каркас стены- или
плиты
Звукоизоляция
Внутренняя обрешетка
Звукоизоляционный материал
или древесная плита
или внешняя отделка

Такая конструкция стены каркасного деревянного дома получила у специалистов название « ». Давайте рассмотрим, какой же пирог является правильным, «вкусным».

По технологии конструкция стен деревянного дома должна выполняться из качественной сухой древесины. Следствием применения не высушенной древесины непременно будут щели, так как из-за естественного усыхания со временем, уменьшается ширина обрезной доски.

Если взять сырую доску шириной 150 мм, то, в процессе естественного выхода влаги, ее ширина станет 145-147 мм.

Это не только приведет к образованию щелей в стенах, сквозняков, продуваний, но и к снижению крепёжных характеристик. Поэтому, чтобы через год-два не прибегать к утеплению углов, надо в процессе строительства соблюдать технологию и использовать для каркаса высушенные пиломатериалы. Чаще всего конструкция стен деревянного дома выполняется из самых ходовых размеров обрезной доски — 50*150 мм или 50*200 мм. Размер по ширине выбирается с учётом предполагаемой толщины теплоизоляционного слоя, нужной для данного климатического района.

Утепление каркасной стены

В качестве утеплителя в пироге используются различные теплоизоляционные материалы: , пенные утеплители, эковата и другие. Выбор их на современном рынке достаточно большой. Главное, чтобы в стене материал был устойчив в вертикальной плоскости — не оседал и не собирался гармошкой в нижней части конструкции, приводя к появлению незакрытых верхних участков (мостиков холода). Для этого используют плитную теплоизоляцию, или фиксацию пеной.

При применении в качестве теплоизолятора , требуется заделывать зазоры по контуру , для обеспечения герметичности по периметру примыкания. Учитывая стоимость монтажной пены, применение дешевого утеплителя не всегда способствует экономии средств.

Чтобы утеплитель внутри стен не набирал влагу (что не только снижает его теплоизоляционные свойства, но и способно привести со временем к неприятному запаху в помещениях) используется пароизоляционная пленка. Устраивают по внутренней поверхности стены, всегда снизу вверх с нахлестом, Линия нахлеста обычно отмечена на пленочном рулоне. Для обеспечения герметичности места стыков заделывают самоклеющейся лентой.

Важно! применение пароизоляционной пленки приводит к образованию замкнутого воздуха во внутренних помещениях дома. Поэтому в каркасных домах очень важна правильно рассчитанная действенная вентиляционная система.

Наружная сторона каркаса зашивается в зависимости от предпочтений: ориентировано стружечной плитой (OSB), цементно-стружечной плитой (ОСП), фанерой влагостойкой или другими подобными. Эти материалы не только выполняют стягивающую роль, обеспечивают прочность конструкции, но и защищают теплоизоляцию от внешнего воздействия.

Конструкция стен частного дома в вариантах инженерных решений

Технологически каркасная конструкция стен частного дома может выполняться двумя различными способами:

Сборка каркасного конструктива по месту застройки. Непосредственно на участке строительства происходит раскрой пиломатериалов и монтаж стен.
Сборка дома из заготовленных на производстве щитов или панелей. На место застройки их поставляют, выполненные в размер согласно проектной документации. Строительная бригада не занимается распиловкой штучных деталей, а выполняет только работы по монтажу. Такой способ с одной стороны снижает время производства работ, контур дома собирается в очень сжатые сроки. С другой стороны, масса элементов дома может довольно значительной и для производства работ приходится использовать или большую по составу бригаду или подъёмные механизмы (автокран).

Выпускается конструкция стены щитового дома в нескольких вариантах.

Щиты, зашитые с одной стороны.

При такой технологии утепление стен выполняется только по окончании сборки силового комплекта (коробки). В дальнейшем можно приступать к обшивке второй стороны.

Двухсторонние щиты (). Панель включает в себя плотный слой пенополистирола, с наклеенными на него под давлением с обеих сторон ориентированно стружечными плитами. Данный вид щита существенно прочнее обычного рамочного.

Монтаж каркасных стен

Конструктивно каркасный дом имеет следующие узлы: обвязка верхняя и нижняя, стойки по высоте, скрепляющие укосы, перекрытия, обвязка проёмов дверей и , . Порядок монтажа этих узлов обуславливается выбранными техническими и технологическими решениями.

Чаще всего применяется монтаж каркасной конструкции по цоколя. Такой метод называют платформенным. При данном способе сборки дома части стен в виде связанных рам монтируют на поверхности платформы и крепят к цокольному перекрытию по черновым полам. Таким же образом собирают стены второго, чердачного или полуторного этажа. То есть, сначала обустраивают перекрытия между этажами, после этого монтируются стены.

Достоинства такого инженерного решения в более простом производстве работ. Ровная площадка для раскладки обеспечивает более точный раскрой, облегчает труд строителей, в итоге повышает скорость и качество работ.

Недостатком можно указать то, что необходимо наличие немалого количества укрывного материала на случай дождливой погоды, чтобы не допустить намокание материалов чернового пола (обычно материалом таких полов служат , ЦСП).

Но главный недостаток монтажных работ этим способом в том, что каркасная конструкция для ремонта стен дома или перекрытий в процессе эксплуатации будет служить помехой. Ведь капитальная стена располагается непосредственно на балках . Если со временем потребуется замена балок, это приведёт к существенным трудозатратам.

Конечно, если балки перекрытий будут надлежащим образом обработаны антисептическими и защитными , условия эксплуатации исключат воздействия повышенной влажности, то данный недостаток не будет иметь существенного значения. Но в цоколе, где агрессивное воздействие окружающей среды обычно выше, предпочтительно предусмотреть возможность периодической проверки элементов перекрытия.

Можно, конечно, укладку балок и черновые полы цоколя выполнять после установки каркасных блоков первого этажа. Однако данный вариант затрудняет процесс сборки каркасных рам из-за отсутствия ровной поверхности. Помимо этого затрудняется подгонка чернового пола и теплоизоляции в местах стыка перекрытий с поверхностью стен.

Еще один способ решения – выполнить перекрытие цоколя в виде независимого короба внутри стенового периметра. Правда, для применения такого инженерного решения необходима ширина , позволяющая разместить на нём каркасную стену и балки пола. Такое решение позволяет сначала выполнить цокольную платформу, затем собирать на ней рамы каркасной стены. С одной стороны, в таком варианте увеличивается стоимость фундамента, с другой стороны снижаются сроки строительства, и как следствие стоимость.

Для каркасных домов возможно применение фактически любого типа фундамента. Наиболее малозатратный – точечный и без устройства ростверка. Для обвязки точечного фундамента используют толстый

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

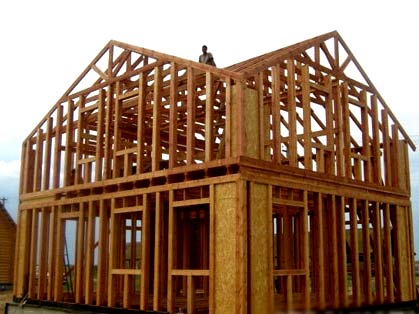

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Деревянное каркасное жильё по качественным характеристикам не уступает , бетонным домам, а по некоторым параметрам их превосходит:

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Основные составные части

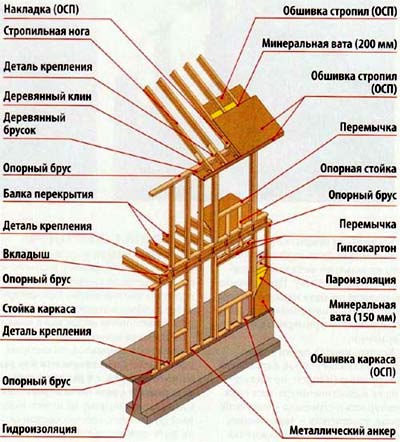

Каркас малоэтажной деревянной конструкции составляют:

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Материалы

Если , то из древесины должны быть следующие основные элементы:

брус для закладного венца, верней обвязки и боковых стоек конструкции;
доски для поперечин и черновой обшивки каркаса;
бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, пароизоляции, утепления.

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

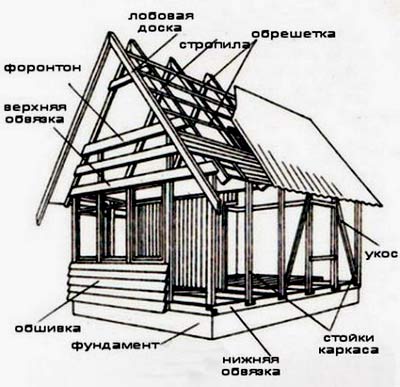

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На , их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:

Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.

Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.
