Устройство печной трубы на крыше из кирпича. Как построить дымоход из кирпича: кладезь полезных советов для самостоятельного строительства

Выбор в качестве дымохода для печки именно кирпичного устройства обусловлен прежде всего его отличной тягой и презентабельным внешним видов. Кроме того, такой дымоход прослужит его владельцу намного дольше аналогов из металла или труб. Обустройство кирпичного дымохода требует соблюдения тончайших технологических нюансов, связанных с кладкой. О том как выложить дымоход из кирпича качественно рассмотрим далее.

Дымоход из кирпича: требования, размер, конфигурация

Дымоход является самой важной частью отопительной системы, ведь именно от его качества зависит правильное функционирование всего оборудования. Главная функция качественного дымохода - отвод продуктов, которые образовались в процессе горения и обеспечение высокой тяги, способствующей сгоранию топлива.

Дымоход из кирпича отличается прежде всего дешевизной, прочностью и хорошими эксплуатационными характеристиками. Кирпич хорошо переносит как низкие, так и высокие температуры.

Именно правильный расчет дымохода обеспечивает комфортные условия, для людей, которые проживают в здании. Качественный дымоход способен снизить уровень топлива, нужный для отопления печки, кроме того, от него зависит пожарная безопасность и качество воздуха в помещении.

Каждое оборудование, подключаемое к дымоходу должно отвечать таким требованиям:

  • обеспечение защиты от возгорания - дымоход должен отличаться высоким уровнем пожарной безопасности, минимальное расстояние между дымоходом и стеной должно быть минимум 38 см, кроме того, на участках, где дымоход проходит через перекрытия, необходимо сооружение специальных расширений;
  • значение высоты значительно сказывается на тяге, правильно определенная высота дымохода значительно улучшает тягу и процедура сгорания топлива проходит с высокой продуктивностью, минимальная высота дымохода составляет 500 см;
  • толщина дымохода - параметр, который обеспечивает пожарную безопасность в помещении, чем толще дымоход, тем меньше он нагревается, оптимальный параметр толщины дымохода составляет 100 мм;
  • в соотношении с внутренним сечением дымохода, он должен быть выложен таким образом, чтобы не получались перепады, по внутреннему размеру.

Учтите, что каждый дымоход является индивидуальным, его расчеты производятся в соотношении с индивидуальными особенностями помещения, но все же каждый дымоход, выполненный из кирпича, должен быть герметичным и иметь гладкую внутреннюю поверхность.

Дым, движется внутри дымохода спиралеобразно, поэтому чаще всего дымоход имеет именно круглую форму. Хотя, кирпич не позволяет соорудить дымоход в такой форме. Чаще всего, дымоход, выполненный из кирпича, имеет форму прямоугольника или квадрата.

Хотя, угловые участки дымохода являются местами, препятствующими нормальному движению дыма в системе. С помощью штукатурной смеси, выравнивающего значения удается сгладить поверхность дымохода таким образом, чтобы он внутри получился круглым.

Учтите, что качество работы должно быть на высочайшем уровне, так как штукатурка, из-за перепада температуры склонна к осыпанию. Размер дымохода значительно отражается на качестве тяги. Кроме того, дымоход должен гармонировать с общим экстерьером помещения. На маленьком доме, слишком большой по размерам дымоход, будет смотреться некрасиво.

Оптимальным считается размер дымохода 26х13 см, Данная конструкция сооружается при кладке каждого ряда из пяти кирпичей. Хотя возможен вариант изготовления дымохода и большего диаметра, но для этого, потребуется потратить больше усилий.

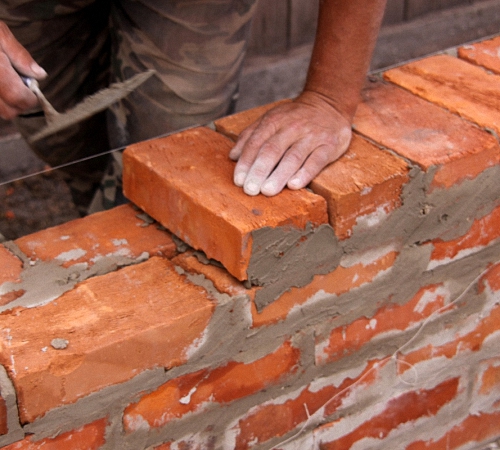

Кладка трубы дымохода из кирпича

Начинать кладку необходимо сверху печки, перед этим, на ее поверхность устанавливается насадная труба. Для ее строительства потребуется соблюдать перевязку между рядами.

Кирпич укладывается таким же образом, как и во время строительства стены. Но, все же существуют определенные особенности кладки дымохода из кирпича:

1. Следите за горизонтальностью каждого из рядов, регулярно проверяйте его на ровность. Кроме того, необходимо следить и за вертикальностью всей конструкции.

2. Для обеспечения прочного сцепления между кирпичами, рекомендуется в качестве раствора использовать состав из глины, цемента и песка. Соотношение песка с цементом составляет два к пяти, а глины необходимо она часть.

3. Раствор наносится на кирпич толщиной от пяти до десяти миллиметров. Если слой раствора будет слишком толстым, то конструкция будет менее прочной, так как перепады температуры приведут к его раскрошению.

4. Еще одним важный аспектом является правильная заделка стыков между кирпичами. Если пренебречь этой процедурой, то искры из дымохода будут попадать в помещение.

5. В процессе кладки пользуйтесь только целыми кирпичами, если требуется установить определенную часть кирпича, то слой раствора для ее укладки должен быть минимальным.

Какой кирпич для дымохода нужно использовать

Для сооружения дымохода из кирпича потребуется наличие всего лишь двух основных материалов в виде кирпича и раствора. Предлагаем ознакомиться с рекомендациями по выбору материалов для строительства дымохода:

1. Выбор кирпича должен осуществляться с особой серьезностью. Материал должен быть огнеупорным и высококачественным. Минимальное значение марки 200. По внешнему виду кирпич должен иметь ровные края, четкую прямоугольную форму, хороший обжиг и быть достаточно прочным. Оптимальный размер кирпича для обустройства дымохода составляет 25х12х6,5 см.

2. Следующий момент - изготовление раствора. Чтобы соорудить прочный дымоход потребуется наличие раствора, в составе которого присутствует воды, песок, глина и цемент. Высококачественный раствор содержит в себе песок мелкой фракции с маленькими зернами. В противном случае, толщина слоя раствора увеличивается, а качество и прочность дымохода - снижается. Особое внимание следует уделить глине, она не должна содержать посторонних примесей, а вода для приготовления раствора должна быть чистой и обладать мягкостью.

Печная кровля примыкает к дымоходу с помощью специального материала, который гидроизолирует данный участок. Чтобы обеспечить защиту помещения от попадания влаги и атмосферных осадков с внешней стороны дымохода изготавливается утолщение, называемое выдрой.

Если выдра отсутствует, то используется материал в виде оцинкованного железа, который монтируется на кровлю специальным образом.

Если следовать ранее приведенным советам и рекомендациям, то дымоход из кирпича получается качественным и долговечным. Однако, существуют определенные моменты, в которых неопытные строители чаще всего допускают оплошности, о них и поговорим далее.

Первая и самая распространенная ошибка - маленькая труба. Она приводит к тому, что в печке или другом отопительном приборе отсутствует тяга. Такой дымоход не способен нормально функционировать. Поэтому, перед проведением работ по обустройству кирпичного дымохода, следует внимательно изучить рекомендации по определению оптимальной длины трубы дымохода, которая способна обеспечить хорошую тягу.

Не соблюдение пропорций для приготовления раствора приводит к тому, что чистка дымохода затрудняется, а раствор со временем осыпается. Чем равномернее расположенный внутренний канал дымохода, тем качественнее из него выводится дым и все продукты сгорания. Если канал выполнен некачественно, то дым проникает в помещение, а это грозит жителям дома отравлением.

Старайтесь обеспечить максимальную вертикальность дымохода, избегайте слишком длинных горизонтальных участков. Если планируется обустройство отклонения дымохода, то на участке до 100 см, дымоход должен отклоняться не более чем на тридцать градусов.

Как сделать дымоход из кирпича: конструктивные особенности дымохода

Перед изготовлением кирпичного дымохода следует тщательно изучить его конструкцию. Первым элементом дымохода является труба, устанавливаемая на плечах. Она имеет задвижку. Для выкладывания трубы кирпичи следует перевязывать.

Если отсчитать от потолка 5-6 рядов кирпича, то на этом этапе следует обустраивать шейку распушки. Данный элемент является неким уширением, хот, по диаметру внутри, оно такое же как и дымоход. Диаметр наружной часть данного элемента уменьшается на 30-35 см.

Дымоход, располагающийся на чердаке называют стояком, данный участок проходит аж до кровельного основания. Следующим разделочным элементом является выдра, она расширяется с каждой стороны минимум на 100 мм. Именно этот фрагмент дымохода препятствует попаданию атмосферных осадков во внутрь помещения.

После выдры следует обустройство шейки, размер которой сход с сечением дымохода. Завершающий фрагмент дымохода - обустройство оголовка, на котором устанавливается деталь в виде дефлектора или металлического колпака. Таким образом, дымоход получает защиту от снега, дождя или ветра. Кроме того, данные элементы значительно улучшают тягу.

Поэтапное сооружение дымохода из кирпича своими руками

Предлагаем разделить работу по кладке дымохода из кирпича на несколько этапов:

1. Подготовительный этап.

Для начала следует рассмотреть схемы дымоходов из кирпича и выбрать оптимальный вариант, который подойдет под индивидуальные параметры помещения и отопительного оборудования. При наличии обычной дровяной печки потребуется тщательно разработать каждый из рядов кладки. А если печь газовая, то внутри дымохода нужно установить металлическую трубу.

Перед началом кладки дымохода, следует произвести установку прямоугольного фундамента. Для его сооружения потребуется полнотелый кирпич или бетон с наличием металлической арматуры. Минимальная высота фундамента составляет 300 мм, а ширина - на 150 мм больше самого дымохода.

2. Следующий этап предполагает непосредственные работы по кладке дымохода из кирпича своими руками.

Для этих работ и потребуется специальная схема, согласно которой производится кладка каждого кирпича. Для выкладывания дымохода следует использовать красный или огнеупорный кирпич. Если температура в дымоходе будет слишком высокой, то для соединения кирпичей, рекомендуется использовать специальные растворы огнестойкого назначения. В противном случае, достаточно использования раствора цемента с известью или цемента с глиной.

Для того, чтобы отрезать определенную часть кирпича следует использовать шлифовальную машинку, а отметки наносятся при помощи маркера. Прочность дымохода напрямую зависит от толщины слоя, чем она тоньше, тем прочнее и надежнее дымоход.

Чтобы сформировать выдру или другие участки подобного назначения достаточно применения металлических прутов, которые монтируются по каркасу конструкции. Учтите, что прутья не должны находиться по диаметру дымохода, так как они станут препятствием на путы отвода продуктов сгорания. Кроме того, следует учесть тот момент, что высока и ширина дымохода зависит от толщины раствора, который наносится на кирпич.

Кроме того, в процессе изготовления дымохода из кирпича для котла следует изготовить специальные отверстия, которые упростят процедуру его чистки. Стену, внутри дымохода должны отличаться особой ровностью. Для этого, они должны быть отделаны с помощью штукатурки. Таким образом, на стенках не будет собираться сажа, которая отрицательно сказывается на качестве работы дымохода.

3. Завершающий этап изготовления дымоходов для печей из кирпича.

Если возведение дымохода проводится непосредственно в близости со стеной, то для повышения его устойчивости следует зафиксировать его на ней с помощью стальных анкеров с интервалом в 25 см. В местах соединения дымохода, потолка и кровли следует уложить ткань на основе асбеста или стекловолокна. Хотя нагревание кирпича производится довольно медленно, все равно необходимо снизить возможное возгорание. Еще одним важный моментом является тот факт, что минимальное значение высоты дымохода, возвышающегося над кровлей составляет - 300 мм.

Для повышения привлекательности кирпичного дымохода снаружи здания, необходимо провести его теплоизоляцию и отделку. Выбирайте теплоизоляционные материалы, которые отличаются хорошей устойчивостью перед высокими температурами и влагой. Теплоизоляция, поможет избежать скопления конденсата в дымоходе из-за перепада температуры. В качестве отделки рекомендуется использовать кирпич облицовочного назначения или специальные кровельные материалы.

Дымоходы из кирпича видео:

Решив возвести дымоход из кирпича своими руками, вы пойдете по пути безымянных мастеров, которые клали печи и полторы, и две сотни лет назад.

Поэтому не стоит «изобретать велосипед» если можно воспользоваться их опытом.

О том, как сделать дымоход по всем правилам, далее пойдет речь в нашей новой статье.

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

  1. Сложность кладки.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

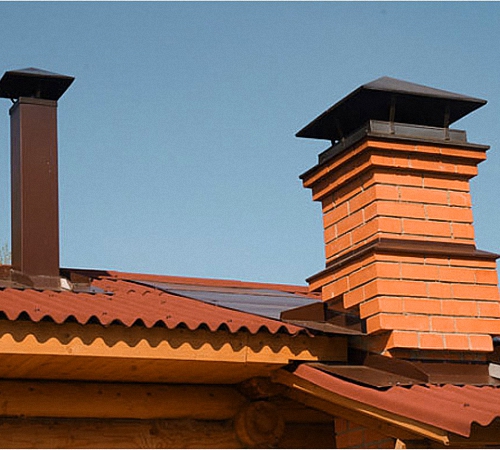

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

  1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
  2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
  3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
  4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
  5. Шейка – продолжение внешнего дымохода.
  6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

  1. «Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
  2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
  3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

  1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
  2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
  3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Кладка дымохода

Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.

Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.

Раствор

Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.

Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.

При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.

Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.

Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.

Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.

Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.

Кирпич

Используется полнотелый обожженный кирпич красного цвета.

Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.

Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.

Кладка внутреннего дымохода

Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.

Кладка распушки

Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:

  1. Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
  2. Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
  3. На третьем ряду используются 1/2 и 3/4 части.
  4. Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.

Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.

Кладка выдры

Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.

Кладка оголовка

Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.

Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.

За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.

Секреты мастерства печников

  1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
  2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
  3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Нет ни одной печи без дымохода. Отвод угарного газа и дыма из топки - необходимое условие правильной работы печки. Из чего сделать трубу и как устроить её так, чтобы она служила долго и не создавала дополнительных проблем? Опытный печник не раздумывая ответит - из того же материала, что и сама печь. Связано это с тем, что у различных материалов отличается коэффициент теплового расширения. И если во время топки одновременно нагреваются кирпич и металл, то в месте их соединения со временем образуется щель. Через щель начинает сочиться дым, это нарушает слаженную работу печи, а также представляет серьёзную угрозу для жизни и здоровья домочадцев. Поэтому если вы хотите построить дымоход для кирпичной печи, делать это нужно тоже из кирпича.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, из кирпича имеет:

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

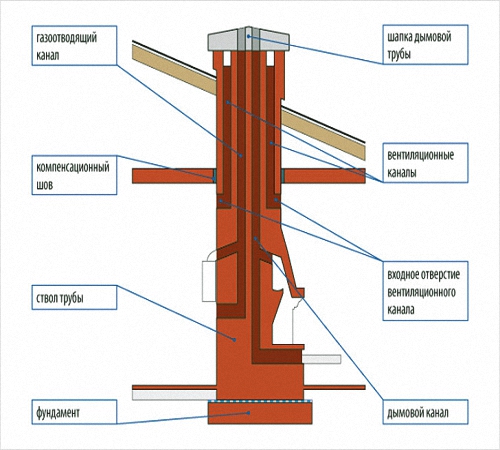

Конструкция дымоходной трубы и принцип работы

Классическая конструкция дымохода - это вертикальная башня, внутри которой расположено сквозное отверстие, соединяющее топку печи с открытым пространством вне дома. Согласно законам физики давление воздуха уменьшается по мере удаления от поверхности земли. Вследствие этого внутри трубы возникает тяга - стремление воздушной массы к движению снизу вверх. Если доступ воздуха снизу перекрыть, тяга пропадает. Поэтому в дымоход обязательно устанавливается дымовая заслонка или вьюшка, с помощью которой возможно регулировать тягу.

При помощи заслонки можно регулировать размер дымового канала, а следовательно, и тягу

Так как труба эксплуатируется в жилых домах, она не должна представлять опасности в пожарном отношении, поэтому кладку выполняют с учётом максимальной защиты от возможного возгорания. Среди печников утвердилась определённая терминология, которая отражает строение и функциональное назначение отдельных элементов трубы.


В некоторых случаях практикуется комбинированная конструкция трубы. Кирпичная кладка заканчивается на чердаке и далее к ней монтируется металлическая или асбестовая труба, выходящая на крышу. В таком случае отпадает необходимость в выдре, шейке и оголовке, что значительно экономит время и средства. При этом нельзя забывать, что площадь поперечного сечения металлической трубы не должна отличаться от поперечного сечения кирпичной в меньшую сторону. Хорошо зарекомендовала себя комбинация трубы из нержавеющей стали, вложенная в асбестовую трубу.

В верхней части дымохода, где температура дымовых газов не такая большая, можно сделать переход с кирпичной трубы на металлическую

И в том и другом варианте верхнее отверстие необходимо закрыть при помощи зонта (или дефлектора), который предотвратит прямое попадание дождя и снега внутрь трубы.

Расчёт основных параметров трубы

Все расчёты для дымохода должны выполняться на стадии разработки проекта печи. Выполнять проект должен квалифицированный инженер или мастер, хорошо разбирающийся во всех нюансах печного дела. Нельзя планировать размеры трубы в отрыве от размеров топки и теплообменника. Всё взаимосвязано и должно соответствовать одной цели - слаженной работе печного оборудования.

Если при постройке камина отсутствует «тело» печи, а топка напрямую соединена с дымоходом, то в русской печке дополнительно присутствуют обогревательные ходы в стенах, и не делать поправку на это невозможно. Наличие ходов изменяет тягу и удлиняет путь дымовых газов в несколько раз. Соответственно, дымоход должен создавать большее разряжение, чтобы движение газов было ускоренным, а сажа не оседала внутри хода. Отдельной темой может стать расчёт параметров дымохода в банной печи. Здесь важно, чтобы тяга не была чрезмерной, а сгорающее топливо успевало отдавать тепло внутрь парилки.

В задачу печника входит учёт не только внутренних, но и внешних факторов - расположения трубы по отношению к кровле, особенностей местного климата и даже влияния ландшафта.

На тягу дымохода могут влиять расположенные рядом высокие строения и деревья, а также неправильный выбор высоты трубы

Для газовых отопительных систем в связи с их повышенной пожарной опасностью расчёт параметров дымохода проводится специалистами, которые разрабатывают котёл. Размеры указываются в техническом паспорте и обязательны к исполнению.

В частном строительстве, где топка ведётся преимущественно твёрдым топливом (дрова, уголь, торф или топливные брикеты), можно придерживаться следующих правил, которые обеспечат правильную работу любой печи:

  • внутренняя площадь сечения дымохода прямоугольной формы в печах закрытого типа не должна превышать площади сечения поддувала;
  • внутренняя площадь сечения трубы в печах открытого типа и каминах рассчитывается в соотношении 1:10 по отношению к топке.

Считается, что если дымоходная конструкция имеет прямоугольную форму, соотношение короткой стороны к длинной должно быть равно 1:2. При этом минимально допустимый размер сечения канала - 14 х 14 см.

Размер стенки канала кирпичного дымохода не должен быть меньше 14 см

Важным фактором является высота трубы. Правильный расчёт позволяет:

  • оптимизировать работу дымохода и добиться лучших показателей КПД по теплоотдаче;
  • обеспечить безопасную эксплуатацию обогревательного прибора, исключить утечку вредных газов, обусловленную слабой тягой;
  • обеспечить пожарную безопасность - при чрезмерной тяге возможен вылет искр и снопов пламени из трубы.

В общем случае высота определяется в соответствии со СНиП 2.04.05–91:

  • минимальное расстояние от колосниковой решётки до верхней точки дымохода (без учёта защитного зонта) составляет 5 м;
  • оптимальное расстояние составляет 6 м.

Такие параметры обеспечивают устойчивую тягу, т. е. конструкция дымохода позволяет создать перепад давления, достаточный для эксплуатации печи в любое время года. Но в каждом частном случае необходимо также учитывать:


Существует такое неприятное явление, как обратная тяга. Этим термином обозначают движение дыма в трубе в обратном направлении - из дымоходного канала внутрь помещения. Причин этому может быть несколько, но основная - это неверное положение печной трубы. Как правило - заниженное.

Ошибка при выборе высоты дымохода часто приводит к появлению обратной тяги

Избыток тяги всегда можно устранить с помощью регулировки воздушного потока в зольнике и дымовыми задвижками. Недостаточная тяга усиливается несколькими способами:

  1. Наращиванием трубы.
  2. Чисткой внутренней поверхности канала дымохода.
  3. Установкой дефлектора.

Дефлектор не только увеличивает тягу, но и предохраняет канал дымохода от попадания влаги, мусора и поселения в нём птиц и летучих мышей.

По подсчётам специалистов с помощью установки дефлектора на печную трубу можно увеличить тягу на 15–20%

Видео: как рассчитать высоту дымохода

О том, какую трубу лучше выбрать для дымохода, а также о преимуществах и недостатках материалов узнаете в нашем материале: .

Изготовление дымохода из кирпича своими руками

Зная особенности устройства дымоходов и имея на руках готовый проект, можно приступать к самостоятельному возведению дымоотводящего канала.

Материалы и инструменты, необходимые для строительства дымохода

Для самостоятельного сооружения дымоходной трубы понадобятся следующие инструменты:

  • мастерок и молоток каменщика;
  • гидравлический уровень, отвес (или строительный лазерный уровень);
  • строительное ведро для замешивания раствора;
  • строительное правило, расшивка;
  • электрический миксер (можно обычную дрель с насадкой);
  • измерительные инструменты - рулетка, линейка.

Для строительства дымохода требуются стандартные инструменты из набора каменщика

В процессе кладки нужно делать из кирпича более мелкие строительные элементы - кирпичные пластины, четверть кирпича, половину и т. д. Опытный каменщик справляется с задачей одним выверенным ударом молотка. Начинающий печник, не обладающий такими навыками, может воспользоваться болгаркой с алмазным диском. С её помощью вырезка любой необходимой формы становится легкодоступной, хотя и сопровождающейся большим количеством пыли.

Некоторые печники с успехом используют для кладки шаблон, выполненный из дерева или металла. Шаблон позволяет строго придерживаться размеров, что особенно важно для внутреннего отверстия трубы.

Кроме этого, нужны будут материалы:

  • кирпич красный (ни в коем случае не белый - силикатный) полнотелый, пустотелый, шамотный, клинкерный;
  • цементная смесь (может быть готовая или приготовленная самостоятельно из песка, цемента и глины);
  • комплект дымовой задвижки или вьюшки;
  • металл листовой или кровельный.

Подготовительные работы перед изготовлением дымохода

Перед непосредственным началом работы по укладке кирпичной трубы необходимо провести определённые подготовительные работы:


Во время работы руки вступают в контакт с химически агрессивными растворами - для их защиты рекомендуется использовать защитные перчатки.

При выполнении работ на кровле необходимо соблюдать меры личной безопасности, а также использовать строительные леса и канатную страховку.

На строительной площадке всегда должна быть аптечка со средствами оказания первой помощи при ранениях и кровотечениях. Иногда печная труба располагается не в центре помещения, а соприкасается с несущей стеной. Такая ситуация часто наблюдается при строительстве каминов. В этом случае можно воспользоваться стеновой конструкцией печной трубы. Её заранее монтируют во время возведения капитальной стены. Здесь уместно отметить, что среди печников принята классификация дымоотводов по конструктивным признакам:

  1. Кирпичные надсадные. Дымоходы, установленные непосредственно на печную кладку.
  2. Кирпичные коренные. Трубы, расположенные отдельно от печи, стоящие на отдельном фундаменте. Имеют форму стояка.
  3. Сборные. Изготовленные из огнеупорного бетона отдельные блоки, которые складывают на месте установки дымохода.
  4. Стеновые. Встраиваются в несущую стену, значительно экономят площадь и объём помещений. Однако следует учитывать, что стеновые трубы нежелательно монтировать в наружных стенах. Соприкосновение с холодным наружным воздухом резко снижает КПД такого дымохода с точки зрения теплоотдачи.

В деревянных домах места примыкания трубы к горючим элементам здания сопровождаются утолщением в 1–1,5 кирпича. Во избежание воспламенения стыки дополнительно прокладывают асбестовыми или войлочными листами. Войлок предварительно вымачивают в жидком глиняном растворе.

Пошаговая инструкция по возведению дымохода из кирпича

Строительство дымохода заключается в проведении кирпичной кладки в строгом соответствии с планом расположения материала в каждом ряду - порядовкой. Этот план должен быть составлен при изготовлении проекта сооружение дымоотводящего канала.

Каждый ряд кладки дымохода имеет строго определённое расположение кирпичей

Можно лишь добавить, что для наилучшего скрепления кирпичей раствором рекомендуется придерживаться следующих монтажных установок:

  1. Раствор наносится слоем 1,5–2 см, кирпич смачивается и обмазывается раствором. После установки на место кладки кирпич прижимается вниз с таким расчётом, чтобы окончательная толщина шва составила 1 см.

    При укладке каждого кирпича необходимо проверять его положение по горизонали и вертикали, а также выдерживать толщину шва в 1 см

  2. По ходу кладки (через 5–6 рядов) рекомендуется делать швабровку - затирку швов между кирпичами внутри дымоходного канала. Гладкая внутренняя поверхность обеспечит хорошее прохождение отработанных газов, уменьшит риск образования налёта из сажи. Затирку можно производить мокрой тряпкой.

    Внутренние швы выравниваются и затираются раствором по ходу кладки

  3. Установка дымовой задвижки производится, как правило, между вторым и третьим рядом кирпичей. Но правило это не жёсткое - можно корректировать место установки по ситуации. Сразу после монтажа задвижку закрывают, чтобы цементный раствор не падал внутрь печи.

    На каждый дымовой канал ставится отдельная задвижка

  4. В наружной кладке - на крыше - используется раствор с повышенными характеристиками прочности и влагостойкости. Для этого пропорцию замеса меняют, увеличивая содержание цемента (вместо 1/4 делают 1/3). Причём цемент подбирается марки М 500 или М 600. Для оголовка часто используют не цементно-песчаный состав, а цементно-глиняный. Изготавливают его добавлением 1 л цемента на 10 л песчано-глиняного раствора, который применяется для кладки печи.

    При использовании пустотелого кирпича внутренние полости заполняются цементным раствором

  5. Важно соблюдать чистоту раствора. Недопустимо попадание в него мусора, особенно органического происхождения.
  6. Прямые участки дымохода выкладывают по отвесу. Для этого в каждом углу натягивают прочные шёлковые нити и выравнивают их по вертикали. Прямой угол контролируется при помощи угольника через каждые 4–5 рядов.

    Контролировать вертикальное положение стен дымохода удобно с помощью шнуров, натянутых в каждом из четырёх углов

Видео: дымоход для камина своими руками

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

  1. Главный враг кирпича - резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
  2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
  3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
  4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
  5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
  6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя - сушка древесины естественным способом - процесс длительный (от года до двух).

Чистка и ремонт дымохода

Для очистки трубы применяются как традиционные способы, так и современные, основанные на достижениях технического прогресса.

Испокон веков обслуживанием печей занимались люди, профессия которых называлась трубочист. Сегодня найти профессионального трубочиста проблематично. На смену им пришли химические средства, которые, впрочем, тоже зачастую называются «Трубочист».

Найти профессионального трубочиста сегодня очень сложно, эта профессия ушла в прошлое

Так, хорошо себя зарекомендовало средство под названием «Полено Трубочист». В его состав входят соли медного купороса и другие активные химические соединения. Сгорая в топке, пары этих веществ вступают во взаимодействие с нагаром, осевшим на стенках трубы. Под действием тепла реакция продолжается несколько недель и приводит к тому, что твёрдая структура сажи рассыпается и, попадая снова в топку, сгорает. Как заявляют производители, применение «чудо-полена» дважды в год позволяет полностью удалять сажу из трубы. Следствием этого является хорошая тяга и высокий процент теплоотдачи печи.

Производители средства «Полено Трубочист» заявляют, что его применение два раза в год позволяет полностью очистить дымоход от сажи

Из народных средств можно отметить такие эффективные способы профилактики, как сжигание соли или соды один раз в 2 месяца (примерно 0,5 кг за одну топку). Порошок засыпается в топочную камеру в момент, когда дрова хорошо разгорелись и температура максимальная. После этого нужно плотно закрыть все дверцы, так как реакция может быть довольно бурной.

Хорошо помогают очистить дымоход сухие осиновые дрова. Дело в том, что осина горит с большим выделением тепла, языки пламени длинные и глубоко проникают внутрь ходов.

Если нет осины или соды, можно воспользоваться картофельными очистками. Для этого нужно накопить около половины ведра кожуры картофеля. При сжигании в топке выделяющиеся вещества связывают сажу и заставляют её сгорать до конца.

Температура горения осиновых дров достигает 800 градусов, поэтому сажа на стенках дымохода выгорает

Выполняя работы по установке дымоходов, особенно на участке монтажа шейки, выдры и оголовка, следует тщательно соблюдать нормы техники безопасности. Если работать аккуратно и соблюдать необходимые инструкции и технологии, кирпичный дымоход вполне можно сложить своими руками.

Кирпич – это материал, который нашел широкое распространение в мире. Он представляет собой унифицированный и универсальный строительный камень, созданный искусственным способом. Таким образом, кирпич применяется для возведения множественных объектов: дачный участок, дом, производственные здания и элементы этих зданий. Стоит разобраться в конкретных особенностях работы с кирпичом как наиболее востребованным строительным материалом на примере кладки труб из него.

Кирпич представляет собой унифицированный и универсальный строительный камень, созданный искусственным способом.

Вещество для укладки кирпича

В качестве раствора для кладки кирпича самому лучше всего использовать цементно-песчаное соединение, в котором соотношение цемента и песка составляет 1:4-6. Его задача заключается в исключении смещения кирпичей относительно друг друга. В процессе кладки кирпич сильно нагружается на смещение и сжатие, однако, не на разрыв. Таким образом, данный раствор имеет довольно тощий вид. Порой для повышения пластичности в него добавляют часть глины либо извести.

Основные инструменты, применяемые в процессе кладки:

  • кельма (ее используют для нанесения раствора);
  • кирочка (представляет собой молоток с заточенным бойком; используют для подтеса и колки кирпича);
  • болгарка (позволяет проводить достаточно точную обрезку кирпича);
  • строительный уровень (помогает ровно сложить кирпич);
  • отвес;
  • шнуры высокой прочности.

Особенности дымоходных труб

Некоторые люди задаются вопросом, из какого материала правильно сложить дымоход самому. Ответ на данный вопрос очевиден, однако, существуют некоторые нюансы, которые нужно обязательно учитывать при выборе конкретного . Конкретные области применения кирпича многообразны: с его помощью могут производить облицовку и кладки стен несущего, не несущего типа и прочих элементов сооружений. Помимо этого, существует , который используется для кладки фундаментов, стен, сводов и кирпич для того, чтобы сложить трубу, производственную печь.

Кирпичные трубы, в свою очередь, служат для того, чтобы отводить дымовые газы в процессе топки печи и без опасений использовать печь. Дымоход из кирпича – это выгодное и надежное решение. Несмотря на то, что подобные конструкции используются достаточно активно, проблем с поиском достойного работника возникнуть не должно. Традиционная кирпичная труба оборудуется еще на стадии постройки дома. Ее можно сооружать самому как самонесущую конструкцию либо как часть стены здания. Вне зависимости от того, какие каналы будут размещены в дымовой кирпичной трубе (дымовые, вентиляционные, газоотводящие) процесс строительства всегда имеет один алгоритм.

Основные составляющие трубы:

  • выдра;
  • кровля;
  • шейка;
  • колпак из металла;
  • изоляция;
  • дымовая задвижка;
  • стропила;
  • раствор цемента;
  • оголовок;
  • дымоход;
  • распушка;
  • обрешетка;
  • балка с перекрытием.

Размещение на крыше

Трубу правильно оборудовать в непосредственной близости к коньку крыши, однако, это не всегда удается осуществить, поскольку печь может быть размещена в труднодоступной части дома. Таким образом, в зависимости от того, где размещена печь, определяется высота конструкции, которую необходимо сложить.

В случае, когда конструкция располагается не далее 1,5 метров от конька, то ее высота должна быть 0,5 – 0,6 метров. Если же дистанция от конька составляет 1,5 – 3 метра, то оголовок должен располагаться на уровне конька либо даже возвышаться.

Уклада распушки и выдры

Распушка – это крупное расширение трубы в области ее пересечения с чердачным перекрытием. Основная задача данного компонента – защитить деревянные покрытия от воспламенения и сильного перегревания. Правильная толщина распушки должна составлять как минимум один кирпич. При этом термоизоляционный пласт просто необходим. Последний лучше всего создавать с применением войлока, пропитанного раствором из глины либо листа асбеста. Печь, которую планируют топить более 3 часов, также относится к этому правилу.

В случае, когда пласт теплоизоляции не удалось создать, правильно будет увеличить толщину до полутора кирпичей. При увеличении времени топки до более, чем 3 часов, толщину разделки необходимо увеличить до двух кирпичей без изоляции или же с созданием пласта теплоизоляции.

Выдра служит для того, чтобы предотвратить попадание на чердак снега и дождя сквозь щели между кровлей и трубой. Данные щели закрываются воротником, выполненным из кровельного металла.

Выдра являет из себя некое расширение трубы, расположенное над кровлей. Оно имеет вид небольшого напуска, цель которого – защитить дом от проникновения осадков из атмосферы. Для создания выдры могут использовать железобетон и кирпич.

Этот компонент состоит из 10 рядов:

  1. Первый ряд насчитывает пять кирпичей.
  2. Второй ряд необходимо увеличивать с двух сторон на одну четверть кирпича (при этом с одной стороны нужно монтировать вставку в три четверти кирпича, а с другой – в четверть).
  3. Третий ряд оборудуется навесом по обеим сторонам трубы.

Кладка выдры для крыши с углом 45 градусов

Соответственно, четвертый и последующие ряды необходимы для того, чтобы увеличивать полученный навес. Седьмой ряд распространяет навес уже на три стороны трубы. Восьмой ряд создает навес с четырех сторон. Девятый ряд кладется по аналогии с восьмым (при этом процесс дополняется перевязкой швов), а десятый кладут в точности, как первый.

Дабы гарантировать сток воды с выдры и оголовка и обезопасить их от различного рода разрушений, наверх конструкции наносят раствор цемента, который впоследствии разравнивают и заглаживают.

Прежде чем начинать строительные операции самому, советуют заготовить колотый и битый кирпичи: трехчетверки и пластинки, половинки и четверки.

Облицовка внутренних плоскостей труб

Внутренняя часть дымохода облицовывается еще на стадии постройки. Это во многом увеличивает крепость конструкции. Возможно осуществлять облицовку дымохода при помощи жестких обсадных или мягких гофрированных труб. В последнем случае работа упрощается. Помимо этого, можно встретить метод облицовки внутренних плоскостей дымоходов и труб с помощью металлической фольги с полимерной пленкой.

Внешняя отделка

Наружная плоскость трубы отделывается, в основном, для утепления общей конструкции. Речь пойдет об отеплении стояка. Отделка трубы может выполняться по нескольким технологиям. Одна из самых распространенных методик – это оштукатуривание, которое осуществляется по всей плоскости стояка при помощи известково цементного раствора, в который добавляется шлак. Стоит подметить, что шлак необходимо заблаговременно просеять. Для этого используйте сито с максимальным объемом ячеек – 5 мм. Штукатурка на трубу должна быть уложена двумя пластами (толщина каждого – 5-6 мм). Чтобы не допустить осыпание раствора, его нужно класть на сетку из проволоки, где сечение ячеек не превышает 2 см. В процессе высыхания штукатурки, в ней могут появляться определенные трещины (их следует заделывать при помощи подобного раствора).

Дымоход. Особенности

Печь включает размещение дымохода во внутренней части. Подобные каналы соединяют с дымовой трубой и топливником. Дымоход может быть как длинным, так и коротким, с одним и несколькими поворотами – дымооборотами. В частности, последних именуют как дымовые каналы. Они могут быть горизонтальными и вертикальными, а также отпускными и подъемными. Сечение каналов должно составлять 252х252 мм (кирпич на кирпич), 130х130мм (в полкирпича) и 250х130мм (в полкирпича). Внутренняя плоскость каналов должна иметь ровную форму для уменьшения сопротивления движению газов. Задача абсолютно каждого из каналов – накопить тепло отходящих газов и отдать его на обогрев дома.

Основание для конструкции

Фундамент – это компонент, которым необходимо оборудовать любую дымовую трубу. Его можно сложить из полнотелого кирпича, камня, однако в основном его создают с применением железобетона. Основание имеет форму прямоугольного параллелепипеда и высоту как минимум 30 см. Его ширина и длина подбираются таким образом, чтобы с каждой из сторон он выступал хотя-бы на 15 см. Тем не менее, решение насчет его размеров всегда должен принимать проектировщик, учитывая несущую способность массы трубы и ее основания. Помимо этого, он вправе определять класс бетона и число нужной арматуры.

В процессе создания фундамента кирпичной дымовой трубы важно учитывать параметры защитного слоя основной арматуры, который может составлять:

  • 5 см (в случае выполнения основания из тощего бетона);
  • 7 см (если фундамент не включает изоляцию).

Помните! Если дымоход располагают во внутренней части дома, то подошва его основания может быть на 50 см ниже уровня пола. Однако, если труба выступает частью внешней стены, то подошва фундамента должна быть расположена на глубине заложения основания дома, то есть ниже предела промерзания грунта.

Ствол дымовой трубы

Минимальные размеры каналов, сложенных из кирпича, должны быть 14х14 см, то есть 1/2х1/2. В зависимости от назначения и эффективности высоты каналов возможно возводить дымовую трубу большего сечения, к примеру, 14х20 см, 20х27см, 20х20 см.

Советуют сложить данные компоненты в форме квадрата либо прямоугольника, соотношение сторон которого составляет 2:3. Для укладки кирпичных каналов используют тот же раствор, что и для постройки несущих стен зданий. В процессе кладки в основном применяют обычную шовную перевязку – переменную кладку ложковых и тычковых рядов.

Печь должен иметь гладкую плоскость каналов, без каких-либо впадин и выступов. Таким образом, рекомендуют строить их при помощи стальных либо деревянных шаблонов. По мере выполнения кладки, шаблон аккуратно приподнимают вверх за ручки, обеспечивая таким образом точность в размере и гладкость стенок каналов.

Кирпичный дымоход обычно возводится с отклонением от вертикали (относом). При этом внутренние стенки каналов укладывают с использованием кирпича перпендикулярно линии откоса. Наружную сторону стволов дымохода необходимо расшивать либо оштукатуривать по всей высоте, за исключением областей прохода сквозь огнестойкие покрытия (к примеру, железобетонные).

Если же каналы кирпичного дымохода прокладываются во внешней стене дома и если они проходят сквозь чердак, то наружные стенки трубы необходимо сделать толщиной в кирпич (25 см) либо дополнительно отеплить, к примеру, при помощи минеральной ваты.

Дымоходный комплекс

Наиболее современный механизм кирпичной дымовой трубы – это дымоходный комплекс. Он являет собой правильно составленный набор модульных блоков пустотелого типа из легкого бетона. Внутри них монтируется утепленная при помощи минеральной ваты керамическая труба. Системы поставляются в различных диаметрах труб: от 14 до 60 см и могут применяться с любым доступным оборудованием для отопления (котел, печь, камин). Данные системы также дают возможность группировать дымовые, вентиляционные и газоотводящие каналы в дымовой трубе при помощи специальных комбинированных модульных компонентов.

Сопряжение со стеной

Сейчас печь традиционного образца сооружается в непосредственной близости к несущим конструкциям стен. При этом она может быть выложена не из кирпича, а, к примеру, из ячеистого бетона, керамзитобетонных или керамических поризованных блоков пустотелого типа. В данной ситуации необходимо соединить строение трубы и стены при помощи анкеров из полосовой стали 1,5 х 20 мм либо проволоки диаметром 6 мм. Тем не менее, если учесть крупные размеры нынешних стеновых материалов, анкеры нужно сложить в каждом ряду стены. При этом дымоход необходимо укладывать на минимальную глубину 20 см для того, чтобы печь функционировала надежно.

Здравствуйте друзья!

Согласитесь, в наш век стекла и нержавейки иногда так хочется немножко тепла и уюта. Помните, как мы в детстве рисовали домик с трубой? А еще русская печка и дымоход из кирпича всегда были неотъемлемой частью любой сказки.

Дымоход – важная часть отопительной системы, представляющая собой вертикальную трубу, сложенную определенным образом.

Функция дымохода- вывод продуктов сгорания и обеспечение притока кислорода (тяги), необходимого для горения топлива.

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Различают три вида конструкции — упрощенный, классический одинарный и расширенный с вентиляционными отверстиями.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:


  1. . Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
  2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
  3. Шейка трубопровода.
  4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
  5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
  6. Кровля;
  7. Обрешетка;
  8. Стропильная система;
  9. Стояк. Находится в чердачном помещении.
  10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
  11. Перекрытие;
  12. Изоляция. . Служит для защиты деревянных балок перекрытия от перегрева;
  13. . Позволяет регулировать отвод продуктов горения.
  14. Шейка трубы, соединяющая печь с дымоходом.

Принцип работы

Основной принцип работы дымохода основан на разнице температур воздуха внутри трубы и снаружи. Благодаря этой разнице возникает тяга. Чем выше труба и разница температур, тем больше тяга. Т.к. плотность холодного воздуха больше, чем теплого, возникает разница давлений у основания дома и верха трубы. Эта разница обеспечивает приток в дом холодного воздуха. Таким образом, печь в доме не только греет, но и создает естественную вентиляцию.

Тяга зависит от площади сечения канала и высоты трубы. Например, для создания хорошей тяги в камине, сечения дымохода должно составлять не менее 1/10 площади входного отверстия.

В тоже время, слишком широкая труба снижает тягу. Поэтому правильнее будет увеличить ее высоту. Для печей и каминов оптимальная высота трубы- 5м от уровня колосников.

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.


Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

  1. Первый сорт -оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
  2. Второй сорт (недожженный) - допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки.
  3. Третий сорт -пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

  • Устойчивость к высоким температурам отходящих газов;
  • Кирпич долго сохраняет тепло;
  • Невысокая стоимость материала;
  • Эстетичный внешний вид, стиль.
  • В углах дымохода возникают завихрения;
  • На шероховатых стенках задерживается сажа;
  • Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Срок службы такого дымохода

Срок службы кирпичных дымоходов невелик. В хорошем варианте это 7-12 лет.

Увеличить продолжительность жизни трубопровода можно защитой снаружи и изнутри, уходом и регулярной чисткой.

Сделать самому или заказать

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.


Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ. Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Поэтому не экономьте на хорошем мастере. Но и переплачивать, например, за рекомендуемый многими укладчиками шамотный кирпич — не имеет смысла. Обычный красный — выдерживает температуру до 800С, а по цене — почти в 2 раза дешевле.

Если было принято решение сделать дымоход самостоятельно — внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Все необходимые я приведу чуть ниже. Кроме того, следует точно рассчитать размеры, составить чертеж, ознакомиться со всей необходимой литературой и посмотреть пару десятков видео по теме.

Дымоход может быть 3х видов:

  • Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.
  • Настенный. Представляет собой канал в несущей стене.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

  1. СП 7.13130.2013 «Требования к пожарной безопасности»;
  2. СНиП 41-01-2003 - «Кондиционирование, вентиляция, отопление»;
  3. ВДПО - «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.


  • Толщина стенок отводящей трубы должна быть не менее 120мм;
  • Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
  • При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
  • Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
  • Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
  • Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
  • Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
  • Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока — перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже.

Изготовление и установка дымохода своими руками

Перед началом сборки дымохода своими руками, необходимо ознакомиться с готовыми чертежами и составить свои по вашим рассчитанным размерам. Приложу примерные чертежи и схемы для наглядности.

Чертеж и схемы

рис.1 Устройство распушки:


Рис 2. Схема соединения печи и дымохода:


Расчет высоты кирпичной трубы

Для нормальной тяги необходимо правильно рассчитать высоту трубы.

Оптимальная длина от колосниковой решетки- не менее 5м. Это параметр меняется в зависимости от сечения трубы.

Еще один вариант расчета – отталкиваться от высоты конька (как указано в СНиП). Напомню-если труба находится на расстоянии до 1.5м от конька — ее высота не должна быть менее 0.5 м над ним, если дальше – может быть вровень с коньком и выше.

Если искомое расстояние превышает 3 м – высота выхода трубопровода рассчитывается по следующему способу — от верха конька проводится условная линия вдоль ската крыши с наклоном в 10 градусов вниз относительно горизонтали. Производить подобные расчеты необходимо на чертеже.

Расчет сечения дымохода

Сведем данные зависимости сечения дымохода от мощности прибора отопления в таблицу:

Мощность (кВт) Размеры сечения трубы (мм)
<3,5 140×140
3,5-5,2 140×200
5,2-7 200×270
>7 270×270

Если мощность печи неизвестна его можно приблизительно вычислить по формуле:

  • W – мощность теплогенератора, кВт;
  • Vt – объем топки,м3;
  • 0.63 – коэффициент загрузки топки;
  • 0.8 –коэффициент сгорания топлива;
  • Е – теплотворная способность топлива, кВт*ч/м3. Зависит от породы дерева и влажности древесины;
  • T — время горения одной загрузки топлива.

Данная формула действует только для печей и не распространяется на камины.

Видео по монтажу

И конечно же- несколько полезных видео по теме:

Особенности монтажа

Наиболее простой вариант для монтажа – насадной дымоход. Как же выложить трубу своими руками? Рассмотрим способ кладки классического дымоход для банной печи:

  • Рассчитываем параметры дымоотвода одни из способов, приведенных выше;

Стандартное сечение канала для банной печи- 250×120мм –это как раз размер красного кирпича, кроме того понадобятся кирпичи-половинки. Их можно купить либо отрезать;

Раствор укладывается толщиной не более 1см, предпочтителен глиняный состав с добавлением цемента;

  • Подготавливаем все необходимое- кирпичи, раствор, инструменты;
  • Снимите размеры для распушки, шибера и выдры;
  • Кладка следует начинать от печки, проверяя каждый ряд строительным уровнем. Периодически очищайте канал от лишнего раствора;
  • Совет – после укладки первых двух-трех рядов кирпичей, закрепите по углам будущего дымохода веревки и протяните их к потолку (строго вертикально). По ним контролируется положение дымоотвода;
  • На месте установки шиберной задвижки необходимо закрепить рамку;
  • Продолжайте укладку кирпича до распушки. Перед устройством распушки необходимо подсчитать количество ее рядов. За один ряд диаметр канала увеличивается на ¼ ширины кирпича. Кирпичные выводы должны плотно присоединяться к балкам перекрытия, зазоров между ними не должно быть, иначе дымоход будет шататься
  • Класть распушку следует согласно схеме (см. выше-рис.1). Ее можно менять исходя из своих размеров;
  • После укладки распушки продолжаем укладку дымохода;
  • Начинаем укладывать выдру с нижней стороны крыши, увеличение сечения дымохода при укладке выдры должно происходить с учетом наклона ската крыши, постепенно;
  • Совет- для повышения устойчивости следует вмуровать в выдру металлические пластины;
  • При необходимости –подрезаем концы кирпичей;
  • Устройство оголовка. Для этого внешний периметр увеличиваем на четверть кирпича;
  • Финишный ряд. Монтируем в него сетку от птиц. Сверху дюбелями крепим защитный колпак.

Частые ошибки и проблемы при установке

Основные ошибки, допускаемые при самостоятельной кладке дымохода.


  • Выбор некачественного кирпича;
  • Слишком большая толщина швов;
  • Неправильный состав раствора;
  • Неправильный расчет высоты печной трубы;
  • Несоблюдение равномерности при укладке канала;
  • Несоблюдение противопожарных требований, перечисленных выше.

Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.

Обслуживание и чистка

В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.

Существует несколько способов чистки:

  • Народные методы

Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода;

  • Химический способ

Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению;

  • Механическая чистка

Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.

Иногда разжечь огонь бывает трудно. Одной из причин является наличие конденсата, ухудшающего движение газов.


Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.

Как утеплить

Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка. Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.

Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.

В последние годы популярным для утепления стал полистиролбетон. Из него можно изготовить защитный кожух для дымохода любой формы.

Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.
