Чертежи теплиц из профильной трубы домиком. Строительство теплицы с каркасом из профильной трубы

Преимуществом выращивания овощей и сельскохозяйственных культур в теплицах является не только их защита от заморозков, плохих климатических условий, неблагоприятной погоды, но и обеспечение необходимой влажности и температурного режима внутри помещения. Все это способствует нормальному росту и развитию растений. Каждый любитель работ на приусадебном участке или фермер, у которого есть желание и способности, сможет создать теплицу своими руками. Результатом стараний будет большой и здоровый урожай, который окупит все потраченные силы и средства.

Особенности

Теплица из металлопрофиля, что построена своими руками, является прочным, экономичным, надежным и востребованным видом конструкции, предназначение которого – выращивание различных культур в условиях закрытого грунта. Если за этой конструкцией ухаживать правильно, то она сможет прослужить долгие годы, при этом не требуя больших вложений.

Для долгого и безопасного функционирования теплицы, а также во избежание ее разрушения при нагрузке процесс проектирования и строительства стоит осуществлять правильно.

Важные моменты, которые нужно учитывать для собственноручного возведения парника из металлопрофиля.

  1. Будущее территориальное расположение теплицы. Снеговая нагрузка – это тот аспект, который играет не последнюю роль в постройке, именно от него будут зависеть особенности каркаса.
  2. Вид сельскохозяйственных культур, что будут выращиваться. Эта информация станет основой для расчета габаритов конструкции теплицы.
  3. Мобильность. В зависимости от предпочтений фермера парник может быть как стационарным, так и собираться при необходимости. При стационарном варианте стоит учитывать необходимость проветривания, подогрева, полива и освещения.
  4. Материальные возможности. Исходя из бюджета, который выделен на постройку конструкции, будут подобраны материалы для покрытий и каркаса.
  5. Собственное мастерство и умения.

Плюсы и минусы

Теплица из металлопрофиля имеет множество положительных характеристик. Собранная своими руками конструкция – это масса преимуществ.

  1. Возможность выбора. Огородник, который решил построить теплицу своими силами, может выбирать ее форму, размеры, материал изготовления каркаса и покрытий.
  2. Экономичность. Профиль из металла имеет небольшую стоимость, также небольшое количество финансов потребуется для его обшивки, используя поликарбонат или пленку. К тому же домашнему мастеру не придется переплачивать за работу и наценку от поставщиков. Теплица, что создана своими руками, будет стоить практически в два раза дешевле, чем готовая купленная.
  3. Длительный срок службы. Оцинкованный профиль – это долговечная металлическая основа для парника, которой не страшна коррозия. Такая конструкция не сыреет, ей не страшна постоянная влага, ржавчина. Правильное строительство и надлежащий уход – это те факторы, благодаря которым теплица прослужит своему хозяину долгие годы.
  4. Мобильность. Теплицы, что имеют каркас из металлопрофиля, весят совсем немного, их масса незначительно увеличивается при обшивке пленкой или поликарбонатом. Вот почему перемещать такие конструкции возможно даже без разбора их на отдельные части. Данные парники с легкостью разбираются и собираются обратно. Эта процедура не занимает много времени и сил.
  5. Простота в строительстве. Чтобы самому возвести теплицу, не нужно иметь особых знаний или навыков. Умения пользоваться обычными инструментами будет вполне достаточно. А людям, которые имеют опыт в строительстве, будет еще проще.

Парник из металлопрофиля, кроме плюсов, имеет один весомый минус.

В зимний период года из-за влияния снежной массы, каркас и крепежи теплицы могут попросту не выдержать, что повлечет за собой складывание или разрушение конструкции. Для того чтобы данная проблема не возникла, необходимо осуществить усиление каркаса. Делается это уменьшением дистанции между арками, введением дополнительных укосин и стоек, что предназначены для поддержки крыши.

Несмотря на некоторые дополнительные затраты на материал, пользователь будет уверен в надежности конструкции и безопасности насаждений. Также не стоит забывать о своевременной очистке поверхности теплицы от осадков. Вторым способом решения данной ситуации станет оборудование съемной крыши. Но такой вариант подойдет только для тех парников, что используются в дачный период года; когда он заканчивается, крышу можно снимать. В весеннее время после уборки и крепления крыши можно по-прежнему использовать теплицу.

Выбор профиля

Профиль из металла, что применяется для производства тепличных конструкций, обеспечивает им жесткость и устойчивость, надежность, долговечность и герметичность. Благодаря данному материалу мастер может создать сооружение, которое имеет любую длину, ширину и высоту.

Оцинкованный профиль для гипсокартона имеет следующие виды.

  • П-образного сечения. Он является довольно простым в монтаже, а также способствует комплектации парника дополнительными силовыми деталями. Благодаря использованию данного профиля конструкции имеют высокую устойчивость и надежность, а также способность выдержать 150 килограммов нагрузки на метр квадратный.
  • V-образного сечения имеет хорошую жесткость и при этом доступную цену. При монтаже теплицы стоит избегать любых перекосов, даже незначительных. Все дело в том, что такие материалы не выдерживают высоких нагрузок, например, обильного количества снега зимой. Максимальной нагрузкой считается 110 килограммов на квадратный метр.
  • W-образного сечения практически не имеют минусов, характеризуются прочностью и не скручиваются. Выдерживают нагрузку, что максимально должна составлять 230 килограммов.
  • С квадратным и прямоугольным сечением. Его ребро имеет габариты 20 на 20, 20 на 40 и 20 на 60 миллиметров. При условии, что стенка трубы имеет толщину в 0,01 см, сопротивление высокой нагрузки будет существенным.

Оцинкованную профильную трубу для парника можно также поделить на два типа.

  1. Арочную. Нашла свое применение при создании конструкций сложного арочного типа. Обычно применяется при отделке потолка и стены.
  2. Стеновую. Часто используют для монтажа каркаса перегородок между комнатами. Данные трубы имеют высокую жесткость.

Для потолков и стен применяется плоскостной CD-профиль, он является несущим, так как берет на себя тяжесть всей нагрузки.

Из него создают каркасы. Длина материала – 30 или 40 см, высота – 0,6 см, а ширина 0,27 см. Направляющий UD-профиль предназначен для создания каркаса обрешетки, в него происходит закладывание профиля предыдущего типа. Материал имеет ширину 0,28 см и высоту 0,27 см, зачастую выпускается с длиной в три или четыре метра и толщиной стенки до 0,06 см.

Металлический профиль с толщиной 0,06 см стоит применять при необходимости формирования подвесной потолочной системы. А материал с толщиной 0,04 см используется зачастую для обшивки стен.

Перегородочные профили представлены двумя видами.

  1. UW-направляющим. Это профиль, который используется в установке несущего профиля, им формируют простенок в монтажной плоскости. Данный профиль устанавливают на полах, стенах, потолках.
  2. CW-стоечный и несущий профиль , с его помощью формируется каркас.

Отличием перегородочного профиля от плоскостного является форма сечения. К тому же перегородочный профиль имеет пару продольных ребер, благодаря чему стенка становится жестче. Существует также особый вид профиля – зигзаг, предназначением которого является прочное закрепление пленки.

Формы и конструкции

До того как мастеру придется приступить к чертежам и подготовке к строительству теплицы из металлопрофиля, стоит решить, какой будет ее форма и конструкция.

Наиболее часто сооружают такие варианты теплиц.

  1. Двускатную. Эта форма считается классической, так как известна людям уже много десятков лет. Парник имеет вид упрощенного дома, у которого двускатная крыша. К преимуществам данного каркаса можно отнести высокую жесткость, отсутствие проблем с накоплением снега на крыше, отсутствие необходимости приобретения гибкого профиля, вся площадь теплицы может использоваться в сельскохозяйственных целях. Из недостатков можно выделить большой расход материала, сложную конструкцию и неудобную обшивку крыши.
  2. Арочную. Такие теплицы на сегодняшний день самые распространенные. Это набор из профильных дуг, что соединены друг с другом стяжками. Плюсами такого парника фермеры считают простую конструкцию, небольшое количество расхода материалов, устойчивость к ветряному порыву, быструю сборку каркаса и удобную обшивку. Из явных недостатков таких теплиц можно выделить необходимость в постоянной очистке от осадков, необходимости приобретения гибкого профиля, а также инструментов, чтобы его согнуть. Также у парника есть участки, что непригодны к использованию.
  3. А-образную. Данная теплица имеет вид треугольной крыши, которая вытянута вверх. Такие парники из-за необычности своей конструкции встречаются нечасто. Из плюсов данной конструкции можно отметить отсутствие забот с очисткой снега, простую сборку и оригинальный внешний вид. Минусы: малое количество площади для использования, трудоемкая обшивка, неудобная работа на рядках.
  4. Односкатную теплицу. Имеет вид обычного парника, крыша которого наклонена в одну сторону. Плюсы и минусы данной конструкции аналогичны двускатному варианту. Данную теплицу можно пристроить к жилому дому, что будет смотреться довольно органично.

Также известны и более сложные виды парников, как, например, шаровая или купольная.

Эти теплицы имеют довольно сложную конструкцию, поэтому не считаются удачным вариантом при самостоятельном возведении из легкого металла. Интересным подвидом конструкции с двускатной крышей считают теплицу Митлайдера. От оригинала ее отличает расположение вершин скатов, что находятся друг над другом, в получившейся вверху вертикальной стенке можно установить форточки. Данный вид парника считается лучшим по вентиляционной эффективности и циркуляции воздушных масс.

Проект и подготовка

После того как форма конструкции определена, можно начинать подготовку к работам по строительству парника. Габариты будущей телицы будут определяться из задач, которые парник будет выполнять. Фермерам стоит решить, какое количество грядок будет в теплице и их оптимальное расположение. Наиболее приемлемой шириной грядок считается 1,2 метра, при этом боковые не должны иметь большой ширины.

Для правильного месторасположения конструкции стоит брать во внимание такие факторы:

  • возможность удобно подойти к теплице;
  • освещение;
  • ровность территории;
  • направление преобладающего ветра.

Световой режим – это важный фактор для питания, роста и развития растений. Место с плохим освещением – это отсутствие возможного высаживания растений, что любят свет зимой. Исправить положение можно посредством установки искусственного света, что увеличит финансовые расходы на сооружение конструкции.

Если сооружается теплица, которую использовать будут только в весенний период, то стоит подобрать участок с хорошим освещением в первой половине дня. Для зимней оцинкованной теплицы подбирать нужно открытую площадку, где нет деревьев и построек. В постоянной круглогодичной теплице жизненно важным фактором для растений является направление ветра. Такой парник должен быть хорошо защищен от холодного ветра и тепловых потерь зимой.

Остановить свое внимание лучше на территории, где поверхность идеально ровная.

До начала строительства территорию нужно подготовить:

  • убрав мусор;
  • выровняв почву, не уплотняя, чтобы не нарушить ее плодородной функции.

Подготовить необходимо следующие инструменты и материалы:

  • рулетку для выполнения замеров;
  • оцинкованный профиль, количество которого будет исходить из габаритов теплицы;
  • саморезы по металлу;
  • шуруповерт;
  • нож или ножницы для резки металла;
  • болгарку;
  • поликарбонатные листы;
  • отвес;
  • дверной пакет;
  • подкладки из резины для шурупов;
  • строительный уровень;
  • лобзик.

После того как выбрана форма и подготовлены нужные материалы для изготовления парника, а также инструменты, можно переходить к проектированию.

Для этого берется миллиметровая или клеточная бумага, карандаш и ластик. Более простым вариантом создания проекта будет использование компьютерной программы. Если есть опыт, то такой чертеж можно создать, используя 3D моделирование.

Изначально стоит определиться с размерами сооружения, при этом нужно исходить из габаритов обычного поликарбонатного листа. Также не стоит забывать о способе соединения во время обшивки, который может быть как с использованием соединительного профиля, так и внахлест. Зачастую стандартная длина теплицы составляет 2-3 метра, а ширина – 4, 6, 8 или 10 м.

Арочную теплицу нечасто делают выше, чем 2 метра 10 сантиметров. Что касается двускатных конструкций, то у таких ограничений нет, главное – не нарушать угла наклона в 25-30 градусов. Размеры дверного проема стоит проектировать с габаритами, удобными при пользовании. Не стоит забывать о форточках, особенно это касается крупногабаритных парников, так как именно в них растениям потребуется хорошее проветривание.

В конце проектирования необходимо придумать и прорисовать на чертеже соединение профильного материала воедино, в каркас. После внимательного расчета необходимого количества материала к полученному результату стоит добавить десять процентов для возможного брака.

Сооружение фундамента

Выбирая место под строительство, стоит отдать предпочтение ровному участку без уклона, у которого богатая почва и не имеется тени от построек и заборов. Конструкция, которая состоит из бруса, является самой простой и доступной.

Есть и другие варианты создания основы парника, но они дорогие и сложные по конструкции, что не считается оптимальным вариантом, если делать парник нужно самому.

Этапы сооружения фундамента.

  1. Расчистка территории под будущий парник от мусора, камней, сорняков.
  2. Размечивание. В этом процессе нужно использовать колышки и арматуру и натяжение нити между ними.
  3. Определение почвенного состояния. Если почва характеризуется твердостью, фундамент из брусового материала углублять не стоит, так как может возникнуть необходимость в траншейном обстраивании.
  4. При хорошей мягкости земли вдоль тепличного периметра стоит выкопать траншею, которая по ширине совпадает с брусом и имеет глубину, равную лопатному штыку.
  5. Трамбование траншейного дна с последующей засыпкой песком или гравием. При этом слой насыпи не должен быть более двадцати процентов от углубления канавы.
  6. Отмеривание и отрезка брусков в соответствии с размерами парника. Лучшим выбором материала в этом случае станет лиственница, так как она имеет устойчивость к загниванию и атаке плесени.
  7. Обработка деревянного материала с помощью антисептика. Как вариант, можно использовать медный купорос, битум, масло для машин.
  8. Сборка бруса в виде прямоугольного короба. Соединение можно осуществить нагелями или длинными саморезами. Многие строители предпочитают использовать в работе оцинкованные уголки.
  9. Перенос брусовой конструкции в траншею, где выполняется его укладывание и выравнивание. С этой целью можно подсыпать песок, мелкие дощечки или грунт.
  10. Просверливание в углах отверстий сквозного типа и вставка в них арматурных метровых штырей. Далее потребуется вбить последние в почву, чтобы надежно закрепить фундамент, который может унести сильный ветер.
  11. Засыпание имеющихся щелей, которые расположены на границе между траншеей и фундаментом. Для этого целесообразным будет использование песка, гравия или земли.
  12. Чтобы обеспечить деревянному основанию хорошую защищенность, необходимо покрыть его рубероидным слоем или каким-либо другим материалом для гидроизоляции.

Если участок, где планируется возведение теплицы, находится на болотистом грунте или поверхности с существенными неровностями, то целесообразным станет применение свайного фундамента. Он забивается или ввинчивается в землю ниже, чем уровень, до которого почва промерзает.

На территории, где наблюдается постоянная сырость, парник из металлического профиля можно установить на фундамент из столбов. Для этого выкапываются лунки, монтируется подушка, ставятся рубероидные столбы, внутрь которых погружается арматура, и все заливается бетонной смесью.

Также фермеры часто используют металлические и асбестовые трубы, кладку кирпичами или камнем.

Сборка каркаса и обшивка

Самыми востребованными видами парников, которые люди строят самостоятельно, на сегодня являются двускатное профильное сооружение для гипсокартона, а также арочного типа из V-образного профиля.

Двускатный парник состоит из таких частей:

  • фронтона основного и второстепенного типа;
  • боковых стен;
  • крыши.

На одном или обоих фронтонах должен иметься дверной проем, что собирается отдельно. В его сборку входит основание, вертикальные стойки, верхняя горизонтальная балка, крыша и укосины.

Пошаговая сборка.

  1. Профиль, что послужит основанием сооружения, отмеряется и отрезается в нужном размере. Подходящим для такой работы вариантом считается UD-профиль или потолочный, на котором согнуты окончания загибов, в точках вхождения вертикальных стоек.
  2. В основном материале требуется сделать отверстия, через которые он будет фиксироваться к фундаменту. Дистанция между отверстиями должна быть от 75 до 150 сантиметров.
  3. Требуется вставить крайние вертикальные стойки полками влево и вправо. Осуществить закрепление, используя саморезы, для каждого соединения.
  4. Аналогичным способом стоит осуществить вставку вертикальных внутренних стоек. Используя горизонтальную перемычку, потребуется осуществить формирование рамы для двери. Крепление последней может осуществляться несколькими методами: Т-образным соединителем или подрезанием краев у профильной перемычки, а также фиксации на образовавшийся лепесток.
  5. Устанавливается поверхностная горизонтальная балка из того же вида профиля, что использовался для работ с основанием.
  6. Стропила профилей крепятся с фронтонной стенкой, а также друг к другу подрезанием боков и образованием лепестков.
  7. Фронтонные стропила следует снабдить схватками и укосинами, чтобы конструкция стала крепче.

Согласно вышеописанной схеме, следует осуществить постройку второго фронтона. Следующим этапом работы станет создание боковых стен.

Пошаговая инструкция работы.

  1. Следует отмерить и отрезать материал, просверлив в нем отверстия, что будут использованы для фиксации к основанию. По краям нужно оставить лепестки, с использованием которых боковые стены будут соединены с фронтонами.
  2. Потребуется подготовить вертикальные стойки с нужной высотой, соединив их друг с другом, используя саморезы. Дистанция от стойки к стойке должна быть от половины до одного метра. Чем она короче, тем выше крепость у конструкции.
  3. Поверх стоек нужно установить горизонтальный профиль. Соединение стоит осуществлять при помощи саморезов.
  4. Два фронтона и две боковые стены необходимо смонтировать на фундамент, закрепляя длинными саморезами или анкерными болтами.

Завершающим этапом при формировании каркаса будет обустройство крыши.

Принцип ее сбора аналогичен фронтонному. Единственное, что стропила следует монтировать на верхних горизонтальных балках, используя лепестки.

Строительный рынок переполнен арочными парниками из V-профилей. Но если у хозяина есть желание, инструменты, материалы и немного навыков, то такую теплицу можно соорудить своими силами.

Сдвоенный гнутый каркас можно сварить или построить с фронтонами.

  1. Отрезать профили, которые станут частью арочной теплицы. Оптимальным количеством считается пять штук. Для того чтобы каждый из них стал гнутым, стоит применять станок-трубогиб.
  2. В крепежах следует просверлить отверстия. Чтобы элементы не подвергались влиянию коррозии, их можно обработать с использованием холодного оцинкования.
  3. Соединить систему дуг в единое целое, что имеет полугнутый тип, можно с использованием гайки и болта в нужном количестве.
  4. Провести подсоединение каждой укосины и перекладины к арке.
  5. С использованием уголков и треугольных пластин на фронтонах монтируются вертикальные стойки, рама, а также косые поперечины. К тому же стоит заблаговременно осуществить закрепление уголков для горизонтальных тепличных стяжек.
  6. На фронтонах необходимо зафиксировать горизонтальные стяжки бокового и верхнего типа.
  7. Промежуточные арки необходимо прикрепить к стяжкам, используя болты.
  8. Требуется повторить несколько раз предыдущие два этапа для того, чтобы сформировать цельный тепличный каркас.
  9. С обратной стороны требуется собрать второй фронтон, в котором не будет рамы под дверь.
  10. Каркас, который получился, необходимо прикрепить к фундаменту уголками и саморезами. После проверить надежность каждого из креплений.

Самым последним этапом на пути к готовой теплице станет ее обшивка. Часто фермеры используют с этой целью поликарбонат с толщиной в 4 миллиметра.

Этапы обшивки.

  1. Распаковка материала, а также определение стороны стабилизирующего покрытия.
  2. Разрезание материала на две половины.
  3. Снятие пленки защитного типа и проклейка каждого торца, применяя перфорированную ленту снизу, а вверху – материал для герметизации.
  4. Прикладывание одной части листа, который разрезан к фронтону, таким образом, чтобы стабилизирующее покрытие было снаружи.
  5. Закрепление поликарбонатных листов на фронтоне, используя кровельные саморезы и пластиковые термошайбы.
  6. Обрезка лишних элементов от материалов. Вырезание плоскостей под двери и окна.
  7. Повторение всей вышеописанной схемы для второго фронтона.
  8. Укладывание листов на крышу, стены парника. Крепление необходимо проводить стабилизирующим слоем кверху. Листы по соседству складывать стоит внахлест.

Кроме поликарбоната, огородники часто используют пленку из полиэтилена для того, чтобы покрыть теплицу.

Этот материал прикрепляется с использованием планок. Их необходимо прикручивать саморезами или используя обручи. Парники из стеклопакета считаются надежными конструкциями в наше время, поэтому при наличии финансовых средств можно построить такое сооружение.

Из всего вышесказанного следует, что при огромном желании и минимальных затратах любому хозяину под силу своими силами построить теплицу из металлопрофиля. В результате упорного труда можно получить надежную, легкую, прочную, долговечную конструкцию, которая характеризуется высокими теплоизоляционными характеристиками и устойчивостью к температурным перепадам.

Теплица - это практичная конструкция, позволяющая иметь свежие овощи или фрукты от ранней весны до глубокой осени. Располагают ее на приусадебном участке, не далеко от дома. Устанавливают теплицы и на даче. Если соорудить ее больших размеров, то она может быть не только источником бесплатных витаминов, но и приносить дополнительный доход от продажи овощей или цветов. Чтобы сделать теплицу своими руками, чертежи и нюансы необходимо продумать заранее. Оптимальным материалом будет профильная труба 20 х 40 мм. Подробно о конструкциях и этапах создания описано ниже.

Желающему сварить теплицу из профильной трубы своими руками, потребуется заготовить несколько материалов. А именно:

  • металлопрофиль 20 х 40 мм или близкий к этим параметрам, с толщиной стенки 1,2 мм (количество метров зависит от будущих размеров конструкции);
  • уголок с полкой 40мм;
  • навесы 4 шт;
  • анкера диаметром 10 мм и длинной 120 мм;
  • арматура 10-12 мм для армирования основания;
  • цемент и песок;
  • доски для опалубки;
  • листы поликарбоната и термошайбы для их крепления.

Все работы получится выполнить самостоятельно. На этой странице имеется схема разнообразных конструкций и видео по созданию теплиц. Из инструментов понадобятся: сварочный аппарат, болгарка, приспособление для сгибания трубы, дрель, разводной ключ, лопата, молоток. Процесс выполняется в последовательности, описанной в данной статье.

Фундамент

Для того, чтобы теплица прочно стояла и не проседала под тяжестью металла, необходимо создать надежное основание. Это может быть линейный фундамент с армированной конструкцией внутри. Еще на этом этапе нужно определиться с размерами будущей теплицы. Если она делается только для нужд семьи, то «классическим» вариантом является 3 х 4 м. В случае большой семьи можно изготовить конструкцию 3 х 6 или 3 х 8 м. Поскольку длина профильной трубы стандартна - 6 метров, выбор размера должен быть в пользу четного числа, чтобы облегчить деление материала и резку. Когда размеры определены, и свой чертеж составлен, можно приступать к делу.

Копается траншея шириной 300 мм и глубиной 500 - 700 мм. Из досок собирается опалубка, которая будет удерживать стенки фундамента. В нее закладывается каркас из арматуры, которая вяжется проволокой в короб. В раствор из цемента и песка добавляется щебенка и гравий. Все это заливается и оставляется на десять суток, чтобы уплотнится и затвердеть.

На фундамент накладывается нижний периметр теплицы, от которого будет выстраиваться вся конструкция. Профильная труба соединяется по одной прихватке на каждом углу, после чего проверяется равенство диагоналей. Потребуется длинная рулетка. Когда параметры выставлены точно, можно поставить по второй прихватке на каждый угол и обварить эти соединения «крест на крест», чтобы избежать деформирования конструкции и сбоя размеров.

Когда нижний периметр готов, требуется зафиксировать его на бетонном основании. Для этого из уголка нарезаются отрезки по 50 мм шириной, в которых просверливается отверстие на 11 мм. Цельную сторону уголка приваривают к боковой части металлопрофиля так, чтобы отверстие располагалось над фундаментом. Фиксация производится анкерным болтом. Расстояние между элементами крепежа составляет 1300 мм.

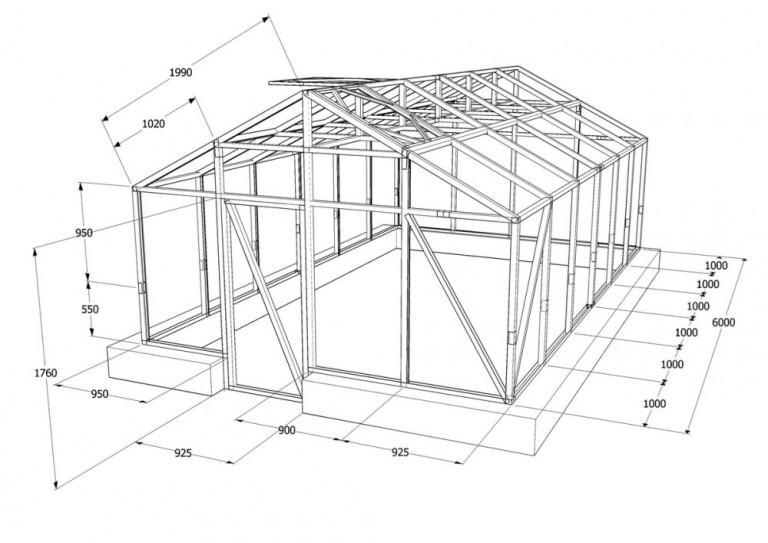

Чертежи и форма теплицы

Как можно увидеть на рисунках, теплица своими руками из металлопрофиля, чертежи которой приводятся на этой странице, имеет разнообразные варианты по форме исполнения. В зависимости от выбранного типа конструкции определяется количество материала.

Теплицы могут быть с ровными стойками 2500 мм и прямой крышей. Это напоминает гараж, но с прозрачными стенами. Такая конструкция будет самой простой в монтаже. Более сложные варианты - это прямые стойки 2000 мм и треугольная (двухскатная) крыша. Самым сложным будет создать арочную теплицу. Здесь высота стоек зависит от личного предпочтения и выращиваемых сортов овощей. Чем выше конструкция, тем легче в ней регулировать температуру. Если холодно - то это позволит собирать тепло. Когда очень жарко, можно открыть вентилирующее окно и убрать теплый воздух без переохлаждения растений. Минимальная высота в верхней точке должна составлять 2500 мм. Арочное перекрытие может начинаться от стоек в 300 мм. Но бывают варианты со стойками в 1300 мм.

Установка стоек и перемычек

Стенки теплицы образуются за счет стоек, приваренных к основанию. Этот стык следует сделать по всему периметру приставленного профиля, потому что на него будет оказываться большая нагрузка при ветре. Стойки варятся по углам и через каждые 1000 мм от предыдущей.

Чтобы укрепить металлоконструкцию необходимы связывающие элементы, которые будут соединять стойки по всей высоте между собой. Такие перемычки выполняются из метровых кусков профиля. Но подойдут и полоски металла с толщиной стенки 1,5 - 2 мм и шириной 30 мм. Для надежного каркаса их приваривают через каждые 1000 мм параллельно основанию до верхней точки крыши. Полосы нужно приварить к наружным углам профиля. В последствии, к ним будет удобно крепить поликарбонат.

О крыше

Ровная крыша монтируется как одна из сторон теплицы:

  • привариваются основные балки профиля 20 х 40 мм через каждые 1000 мм (это может быть продолжение линии вертикальной стойки);
  • крепятся поперечины из метровых обрезков или полос металла;
  • фиксируется поликарбонат на термошайбы.

В случае треугольной крыши варится два одинаковых равнобедренных треугольника, по верхним углам которых прокладывается соединительная балка. Ребра жесткости привариваются к верхнему периметру коробки и этой балке.

Для арочной крыши необходимо изготовить приспособление для гиба профиля. Конструкция состоит из двух роликов, соединенных цепной передачей, и приводящейся в движение воротком. Сверху имеется третий ролик, прижимающий профиль благодаря кручению винта. Процесс происходит следующим образом:

  1. Труба загоняется концом в приспособление.
  2. Винтом производится вдавливание прижимного ролика на несколько оборотов. Поскольку расстояние между нижними роликами около 500 мм, сильно прогнуть сразу не получится.
  3. Вращением воротка протягивается труба по всей длине, принимая дугообразную форму.
  4. Чтобы получить арку нужной окружности, эту операцию повторяют несколько раз, периодически подтягивая прижимной ролик.

Для теплицы шириной 3 м, понадобится труба 4,7 м, которая после проката в устройстве примет идеально полукруглую форму. Чтобы арки не разогнулись в последствии, между нижними краями приваривается стяжка. Это обеспечит жесткость и прочность. Между арками тоже накладываются перемычки, как и на стенках.

Двери и окно

Для входа в теплицу изготавливаются двери. Часто их устанавливают на торце посередине или со смещением. Для монтажа потребуется две стойки, которые будут выполнять роль лудки. По внутренним размерам собирается рамка двери, с соблюдением зазоров по краям 3-5 мм. Порожек варить в теплице не обязательно. Крепится только верхняя перемычка между стойками над дверью. Для жесткости рамки потребуется одна вертикальная рейка и две поперечных. Навесы размещаются с той стороны, которая удобна для эксплуатации и полива будущей теплицы.

В верхней точке крыши целесообразно сделать окно для вентиляции и регулировки температуры. Большинство теплиц, если их правильно сделать, хорошо держат тепло, поэтому проблем с переохлаждением не возникает. Но когда солнце сильно припекает днем, температура может становиться опасной для молодых растений. Чтобы обеспечить выход горячего воздуха, нужно открыть окно. Его размеры произвольны, и зависят от формы и размеров крыши. Достаточно рамки 500 х 300 мм и двух навесов, которые позволят быстро проветрить теплицу. Если общая высота металлоконструкции большая, то для удобного открытия окна нужно предусмотреть механизм (удлинитель, разблокирующий засов).

Поскольку в теплице поддерживается определенная влажность, профильная труба быстро покроется коррозией. Чтобы это предотвратить, швы необходимо очистить от шлака и покрасить всю металлоконструкцию шпаклевкой или масляной краской. После высыхания покрытия можно приступать к окончательному этапу - креплению поликарбоната. Он фиксируется на термошайбы, чтобы материал не рвался при температурных расширениях.

Чтобы воспользоваться всем достоинствами на садовом участке, еще на стадии ее проектирования имеет смысл особое внимание уделить выбору материалов для и стен.

От прочности каркаса будет зависеть долговечность теплицы, от свойств – самочувствие растений. Наилучшее сочетание данных требований демонстрирует пара «профильная труба/ » .

    Особенности теплицы на каркасе из профильных труб

    Он пропускает почти весь спектр солнечного излучения, за счет наличия воздушной прослойки отлично держит тепло и абсолютно нечувствителен к уровню влажности.

    Вместе с тем, жесткость поликарбоната не означает возможность строительства бескаркасных теплиц. Под собственным весом пластиковые листы быстро начнут прогибаться, их края начнут выкрашиваться, а по поверхности панелей побегут трещины. Поэтому наличие каркаса жизненно необходимо.

    Металлическая профильная труба имеет ряд преимуществ перед другими каркасными материалами:

    • большая механическая прочность позволяет не только без труда выдерживать весь пластиковых стен теплицы, но и противостоять снеговым нагрузкам вплоть до 300 кг/м.кв.;
    • жесткий металлический каркас снимает проблему размещения мощного осветительного и отопительного оборудования, необходимого при эксплуатации теплицы в зимнее время;
    • сборка, разборка и обслуживание занимают минимум времени.

    Из недостатков отмечается лишь некоторое увеличение затрат на материалы, а также необходимость пользоваться специальным инструментом для создания дуговых конструкций.

    Теплицы изготавливают из самого разного материала и они могут иметь различное оснащение. На нашем сайте вы найдете много полезной информации о самых разных конструкциях и оборудовании для теплиц.

    Однако остается необходимость учитывать . Избыток влаги в помещении теплицы не приведет ни к чему хорошему, поэтому почва под ней должна быть максимально сухой. Обычно самыми сухими оказываются грунты с большим содержанием песка. Изобилие же глины может сигнализировать о высоком риске заболачивания.

    По сторонам света теплицы ориентируют так, чтобы одной длинной стороной они смотрели на юг. Тем самым получится захватывать солнечный свет под большим углом, исключающим его отражение от зеркально гладкого поликарбоната.

    Определившись с местом, можно приступить к определению размеров теплицы и изготовлению чертежа . От последнего отказываться не рекомендуется, поскольку невозможно без ошибок выполнить задуманное без бумажной схемы с указанием всех размеров.

    При расчете двускатной крыши ее угол нельзя делать слишком крутым. Это может привести у увеличению процента отраженного солнечного излучения и снижению эффективности теплицы.

    Габариты теплицы и размеры отдельных ее элементов выбираются не только с учетом собственных желаний, но и исходя из фактической длины доступного материала. Чем меньше будет оставаться обрезков, тем дешевле выйдет теплица.

    Теплица своими руками из поликарбоната (чертеж) из профильной трубы.

    Технология возведения

    Как построить теплицу из поликарбоната своими руками из профильной трубы? Все работы делятся на несколько этапов :

  1. Разметка. Выполняется разметка с помощью колышков и бечевки, натягиваемой между ними по периметру будущей теплицы. В дальнейшем эта конструкция поможет не ошибиться при устройстве фундамента.
  2. Полностью собранный металлический каркас очень устойчив к скручиванию, хотя при этом и отличается минимальным количеством вертикальных опор.

    3. Эти особенности делают оптимальным выбор в пользу столбчатого из асбоцементных труб . Устраивается он следующим образом:

  • по разметке в грунте выбуриваются шурфы;
  • в получившиеся отверстия опускают обрезки асбоцементных труб;
  • свободное место между трубой и стенками шурфа заполняют песком или грунтом (с трамбовкой);
  • трубу заполняют бетонным раствором;
  • в верхний срез погружают в бетон отрезок металлической пластины или арматуры. Эти элементы будут нужны для связки каркаса теплицы с .

  • Сборка каркаса . Начинают ее со сборки торцевых стенок теплицы. Соединять отдельные элементы можно либо сваркой, либо с помощью соединительных тройников, уголков или муфт.

    • В последнем случае потребуется дополнительное болтовое крепление. В случае со сваркой не обязательно отрезать каждый элемент каркаса. Можно на трубе сделать угловые надрезы на расстояниях, соответствующих длинам соседних элементов.

    Когда одна из торцевых стенок будет готова, ее приваривают или прикручивают болтами к крепежным элементом столбчатого фундамента. Затем те же действия выполняют с противоположной торцевой стенкой и промежуточными вертикальными опорами, если таковые имеются по проекту.

    Завершает сборку каркаса установка горизонтальных перекладин на стенах и кровле.

  • Навешивание панелей сотового поликарбоната . Для крепежа данного вида пластика лучше всего пользоваться саморезами с термошайбами. Какое крепление позволит избежать проникновения влаги внутрь поликарбоната, что чревато ухудшением его свойств.



    • Благодаря сочетанию механических и светопрозрачных свойств профиля и поликарбоната, теплицы, выполненные из этих материалов, пользуются широкой популярностью. Строительство теплицы, пусть даже и небольшой, начинается с разработки проекта. Можно воспользоваться готовыми чертежами и схемами, представленными в интернете, или, вооружившись терпением, разработать необходимые эскизы самостоятельно. Чертежи теплицы из поликарбоната своими руками из профильной трубы помогут точно рассчитать необходимое количество элементов для строительства, избежать возможных ошибок и уберечь от бессмысленного перерасхода материала.


    Строим теплицу своими руками. Виды конструкций теплиц и парников

    Прежде чем приступить к разработке чертежей каркаса теплицы из профильной трубы, необходимо определиться с моделью теплицы. Форму какой теплицы из поликарбоната выбрать? Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него. Беря во внимание возможность создавать из профиля самые разнообразные конструкции, можно выделить несколько основных форм каркасов для теплиц:

    • арочная (полукруглая, дугообразная) форма - крыша такой конструкции имеет полукруглую форму, что позволяет в зимний период снегу не задерживаться на поверхности теплицы. Отличается простотой монтажа и возможностью использовать все ее пространство под довольно высокие культуры;

    • двускатная конструкция - традиционная форма с двускатной крышей. Такая конструкция более сложна в сборке и требует обустройства мощного каркаса. Она может использоваться для культивирования растений различной высоты;
    • односкатное сооружение - такие теплицы наиболее часто пристраиваются к существующему строению (дому или летней кухне), позволяют сэкономить место на дачном или приусадебном участке. Данная конструкция позволяет сэкономить материал и отличается хорошей теплоизоляцией. Существенный плюс - близость коммуникаций. Односкатные теплицы могут устанавливаться и в виде отдельного строения;

    • шатровые или купольные конструкции - уникальные строения с отличной способностью противостоять внешним факторам: снеговой и ветровой нагрузке. Имеют максимальную освещенность и могут стать запоминающимся украшением любого приусадебного участка;
    • теплица-хлебница - модель теплицы из поликарбоната с открывающимся верхом. Такая конструкция напоминает форму хлебницы. Может открываться в одну или две стороны. Имеет удобный доступ к растениям для ухода, возможно полное открывание крышки для обеспечения проветривания в сильную жару. Обычно имеет небольшие размеры, используется в качестве парника, может быть легко перенесена на новое удобное место на участке;

    Чертежи теплицы из поликарбоната своими руками из профильной трубы обязательно должны учитывать все особенности выбранной формы конструкции. В качестве примера можно использовать имеющиеся в сети фото парников и теплиц своими руками.

    Виды профиля для теплицы своими руками из поликарбоната. Фото-примеры каркасов

    Для сборки каркасов теплиц и парников используются различные виды материалов. Это может быть дерево, пластиковый или металлический профиль. Нередко встречаются модели, выполненные из шляпного профиля, профиля для гипсокартона, алюминиевого профиля. Каждый вид профильной трубы обладает конкретными свойствами и применение его обуславливается режимом функционирования теплицы. Для более легких вариантов сезонного использования вполне сгодится пластиковый или оцинкованный профиль.


    В сооружениях, планирующихся использоваться в течение всего года, обычно применяют материал с высокими показателями прочности, так как несущая конструкция должна выдерживать дополнительные нагрузки в виде давления снеговой шапки или сильных порывов ветра.

    Популярность применения профильной трубы для возведения каркаса теплицы объясняется такими свойствами:

    • благодаря ребрам жесткости, трубы имеют хорошую сопротивляемость нагрузкам и не деформируются под их действием;
    • невысокая стоимость профиля;
    • малый вес;
    • правильно подобранная труба позволяет сооружать любые виды конструкции каркаса;
    • простой процесс монтажа;
    • высокая прочность в любых климатических условиях.

    Размеры сечения профильной трубы, применяемой в той или иной конструкции, определяются функциями, возложенными на профиль: чем прочнее должен быть каркас, тем большее сечение используется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки элементов конструкции - 20х20 мм.


    Если выбранная конструкция каркаса из профильной трубы имеет полукруглую форму, следует учитывать, что при изгибе трубы основная нагрузка ляжет на края трубы, при этом середина профиля останется не подвержена деформации. В этом смысле, профильные трубы с успехом применяют для арочных конструкций. Вопрос лишь в наличии специального устройства для изгиба труб (трубогибе). Следует отметить, что при ручном изгибе получить геометрически верную форму дуги довольно сложно.


    Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.


    Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

    Проектирование теплиц из поликарбоната: размеры, цены на листовой поликарбонат

    Применение поликарбоната для покрытия теплиц стало возможным благодаря целому ряду свойств этого материала. Листы поликарбоната хорошо поддаются раскрою, их легко можно согнуть до нужной формы, они прочны и стойки к деформациям. Кроме того, способность пропускать солнечный свет и защита от ультрафиолетового излучения способствуют интенсивному росту выращиваемых культур.


    Толщина листа поликарбоната для покрытия теплиц подбирается с учетом сезона эксплуатации. Если предполагается использовать теплицу только с весны по осень, достаточно толщины в 5-10 мм. Для отапливаемых конструкций, функционирующих круглый год, используют лист толщиной 15 мм. Цена квадратного метра листового сотового поликарбоната, в зависимости от толщины листа и структуры ячеек, составляет от 150 до 700 рублей.


    При разработке своими руками чертежей теплиц из поликарбоната, следует учитывать некоторые особенности:

    • размеры стандартных листов покрытия и их экономный раскрой;
    • расширение материала под действием температуры;
    • возможный радиус при изгибе листов для полукруглых форм;
    • способность выдерживать нагрузку от воздействия внешних климатических факторов;
    • наличие целого ряда комплектующих изделий: соединительные планки, перфорированные ленты, торцевые профили, термические шайбы, саморезы.

    Ширина стандартного листа поликарбоната составляет 2,1 м. Ребра жесткости располагаются вдоль листа. Создавая своими руками чертежи теплиц из поликарбоната (видео сориентирует в технологии покрытия) нужно учитывать, что края листов должны размещаться на опорах из профиля.

    Также необходимо брать во внимание, что расстояние между стойками принимается равным 1,05 м или 0,7 м. Располагают листы карбоната встык, соединяя между собой специальными соединительными планками. Крепление осуществляется посредством саморезов с применением термошайб для герметичности мест соединения.


    В схемах также учитывается наличие зазоров при стыковании плит поликарбоната на плоскости и в угловых соединениях. Отверстия под саморезы должны быть выполнены большего диаметра, учитывая термическое расширение материала. Если это не учесть, покрытие может покоробиться под воздействием высокой температуры в летний сезон, а в мороз может и вовсе произойти разрыв пластика.


    Очень важным моментом при проектировании является расположение листа сотового поликарбоната. Панели должны устанавливаться таким образом, чтобы ячейки (соты) располагались вертикально и конденсат мог свободно стекать по каналам листа наружу.

    Возведение фундамента под теплицу из профильной трубы своими руками

    Чтобы иметь представление о конкретных затратах материалов на сооружение, чертежи теплицы из профильной трубы должны отображать наличие или отсутствие фундамента под нее. Независимо от того, будет ли возводиться фундамент, производится разметка и подготовка участка под постройку. На этом этапе существенную роль играет выбор места, отведенного под теплицу. Оно должно хорошо освещаться, находиться вдали от садовых деревьев и иметь расположение, учитывающее преобладающее направление потоков ветра.


    Наиболее распространенными видами оснований под теплицы являются деревянные рамы из брусьев, короба из дерева, ленточные фундаменты мелкого заглубления, столбчатые и точечные фундаменты. Выбирая тот или иной фундамент, необходимо учитывать вес и размер будущей конструкции теплицы, ее функциональность и материал покрытия.


    Если теплица имеет легкую конструкцию и накрывается полиэтиленовой пленкой, нет необходимости устраивать под нее основательный фундамент. При возведении столбчатого основания берется во внимание тот факт, что такой вариант довольно экономен, однако теплица не будет защищена от попадания внутрь холодного воздуха.


    Если под основание теплицы используются деревянные бруски, необходимо учитывать обработку их антисептическими составами и гидроизоляцию. Это поможет продлить срок эксплуатации деревянного основания до 5-6 лет. В случае применения металлических швеллеров, их подвергают антикоррозийной обработке.


    В схемах и чертежах теплицы из поликарбоната своими руками из профильной трубы отражаются размеры периметральной траншеи под ленточный фундамент, ее глубина и ширина. Как правило, глубина рва под ленточное основание составляет 30-40 см, а высота цоколя - 20-25 см.

    Проектом предусматривается необходимый объем раствора (в случае заливки фундамента) или количество кирпичей (блоков), если предполагается кирпичное основание. Кроме того, в расчет включаются необходимые элементы для фиксации каркаса теплицы к фундаменту: уголки, скобы, метизы.


    Под конструкции теплиц, собранных из легких видов профиля, фундамент не устраивается. В проекте таких сооружений предусматривается увеличение длины профиля каркаса на 80 см с двух сторон. Эти части профиля вбиваются в грунт и, таким образом, служат опорой конструкции.

    Все расчеты, зафиксированные в проекте, помогут максимально сориентироваться в точном объеме приобретаемых материалов и определить затраты на сооружение теплицы.


    После того как будет выбрано основание для теплицы, приступают к разработке чертежа теплицы своими руками. Видео-материалы по этой теме помогут разобраться в деталях конструирования.


    Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы

    Арочные сооружения отлично подходят как для небольших дачных парников, так и для массивных теплиц, предназначенных для коммерческих целей.

    Отвечая на вопрос как сделать теплицу из профильных труб своими руками, можно смело утверждать, что первостепенным является разработка чертежей и составление корректных расчетов. Теплицы из труб в форме арки имеют свои конструктивные особенности. Основными определяющими моментами являются высота конструкции и размеры стандартных листов покрытия. Листы поликарбоната традиционно реализуются с параметрами 6 х 2,1 м. Длина листа в 6 м будет ограничивать высоту арочной конструкции.


    Чтобы получить дугообразную форму, лист кладется в поперечном (по отношению к каркасу) положении. В таком случае радиус полукруга будет составлять 1,90 м, а ширина конструкции 3,80 м. Учитывая геометрические формулы, высота теплицы будет равна радиусу, т. е. 1,90 м. Такая высота теплицы подойдет далеко не для всех.


    Для того чтобы теплица арочной формы имела высоту, удовлетворяющую вашим запросам, можно прибегнуть к обустройству цоколя. Причем, остановившись на высоте цоколя в один метр, можно получить ширину теплицы до 2,4 м, а общую высоту всего сооружения увеличить до 2,2 м. Правильно задав основные габариты теплицы, вы можете разработать чертежи и эскизы для изготовления теплиц из профильной трубы своими руками.


    Еще одной особенностью арочных форм каркасов является то, что профиль требуется изогнуть в нужную форму. Если в наличии нет специального станка для изгиба труб, можно приобрести готовые дугообразные профили или создать арочную форму из небольших по длине отрезков, соединенных между собой металлическими пластинами.


    Для проектирования небольшого (4-5 м) арочного парника вполне достаточно будет двух дугообразных рамок: начальной и конечной. В случае когда длина теплицы 6 м и более, рассчитывается необходимое число опорных рам, которое должно быть кратно толщине листа поликарбоната. В отдельной схеме указываются размеры оконного и дверного проема.


    Дальше разрабатывается чертеж, уточняющий особенности монтажа покрытия теплиц из поликарбоната своими руками (видео помогут подробно разобраться с процессом) с указанием шага креплений. Он должен учитывать, что панели поликарбоната в теплицах арочного типа должны располагаться ребрами вдоль дуги.

    Также необходимо учесть, что радиус изгиба листов поликарбоната не должен быть меньше предусмотренного производителем для данного материала. Листы поликарбоната с торцов должны закрываться перфолентой. Для наглядности можно использовать подборку фото теплиц из поликарбоната.


    Чертежи каркаса теплицы с двускатной крышей

    Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.


    В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.


    Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.


    В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль. Стропила также располагают на расстоянии не более одного метра друг от друга.


    Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.


    Проекты сезонных теплиц

    К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната. Как правило, легкие парники и теплицы не обустраиваются фундаментом.


    Тип каркаса сезонной теплицы не имеет большого значения - основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

    • при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
    • крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

    • проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

    Особенности конструкции теплицы-хлебницы

    Основными преимуществами теплицы-хлебницы являются:

    • необычная эргономичная конструкция;
    • минимальное количество стыковочных линий;
    • регулирование проветривания теплицы за счет открытия крышки на необходимый угол до 90 градусов;
    • простота сборки и полноценное использование площади теплицы.

    Пример чертежа парника-хлебницы в виде сундука: 1 - лежень (окантованное антисептированное бревно 120, 4 шт.); 2, 8 - обвязка стенок (брус 35х35, 8 шт.); 3, 6 - обшивка стенок (шпунтованная доска-вагонка s15); 4 - страховочный шнур; 5 - опорный шест (деревянный стержень 40, 2 шт.); 7 - технологические подмости (доска 200х35); 9 - скобы (проволока 5, количество - по потребности); 10 - карточная петля (3 шт.); 11 - обвязка рамы (брус 40х30, 4 шт.); 12 - каркас рамы (проволока 5); 13 - обтяжка рамы; 14 - прижимной штапик (рейка 20х10, 4 шт.); 15 - ручка (стальная полоса 30х3, 2 шт.)

    Чертеж такой теплицы предусматривает конструкцию верхней части каркаса из двух полудуг, которые фиксируются к основе на шарнирах. Каркас теплицы выполняется из профильной трубы небольшого сечения. Радиусы крышек подобраны с учетом того, что они могут спокойно открываться, не мешая друг другу. Разница в диаметре равна ширине листа поликарбоната - это обеспечивает отсутствие зазоров в закрытом состоянии.


    Размеры парника подбираются индивидуально. Длина может быть от 3 до 4 метров, высота составляет не более одного метра. Ширина принимается с учетом того, как будет открываться парник - с одной или двух сторон. Для одностороннего открывания парника целесообразно выбрать ширину 0,7-1,2 м, чтобы было комфортно ухаживать за рассадой.

    Чертежи теплиц различных типов

    Существует вариант простой теплицы из легкого металлического профиля. Собирается такая теплица без фундамента. В качестве основания выступает обвязка из тонкого профиля. Чертежи могут отображать различные формы и параметры таких теплиц.

    Собираются легкие сооружения по принципу конструктора. Единственный минус - тонкий каркас с небольшим весом может легко деформироваться. В связи с этим в схеме отражают расстояние между стойками не более 0,5 м. Соединение элементов каркаса между собой осуществляется с помощью тройников и крестовин, а фиксация к обвязке выполняется крепежом «стакан».


    Конструкцию теплицы из легкого профиля можно собрать любой формы: с двускатной или односкатной крышей. Для придания конструкции жесткости и прочности можно в проекте предусмотреть применение профиля из алюминия и обустройство одного из видов фундамента: из кирпича, камня или бетона.


    Из алюминиевого профиля можно собрать теплицу двускатной конструкции с использованием внутренних подкосов (наклонных установленных стоек), которые и обеспечат сооружению требуемую жесткость. Недостатком такой конструкции является то, что за счет наклонных стоек уменьшается полезное пространство внутри теплицы. Такой каркас также может иметь индивидуальные размеры и располагаться на фундаменте или на подготовленной поверхности участка.

    Обладая определенными знаниями и используя имеющиеся чертежи, можно самостоятельно разработать проект и построить на приусадебном участке парник любой формы и разных размеров с применением различных доступных для вас материалов.

    Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

    Особенности и виды

    Самодельные парники обычно выполняются в одном из трех вариантов:

    • пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
    • обособленные арочные постройки;
    • теплицы «домиком», оснащенные двускатной кровлей.

    Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

    Плюсы и минусы

    Теплица из профтрубы имеет пять сильных сторон:

    • конструкция долго служит;
    • блоки закрепляются довольно просто;
    • сборка отличается легкостью и удобством;
    • постройку можно выполнить в любой понравившейся конфигурации;
    • наносимые покрытия очень разнообразны.

    Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

    Выбор профиля и формы конструкции

    При изготовлении квадратной или прямоугольной трубы могут использоваться:

    • горячая деформация;
    • холодная деформация;
    • электросварка;
    • электросварка в сочетании с холодной деформацией.

    Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

    Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

    Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

    Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

    Чтобы изготовить каркас из незащищенной трубы, используется сварка. Оцинкованные элементы связываются болтами, особыми стыковочными деталями либо уголками. Использовать металлические элементы большого диаметра не слишком практично, потому что они чрезмерно тяжелы и неудобны.

    Проект и подготовка

    Чертежи в большинстве случаев составляются по стандартным размерам – от 300 до 1200 см. Рекомендуется выяснять этот показатель у изготовителей или продавцов, чтобы не переплачивать за лишний материал и не оставлять обрезков.

    На планах следует четко отображать:

    • основание;
    • направленные вертикально стойки;
    • кровлю;
    • верхнюю обвязку;
    • дверь;
    • окна и форточки;
    • распорки.

    При составлении проекта стоит обратить внимание на уровень освещенности. Любая теплица должны быть направлена строго к югу. Допустимый перепад поверхности составляет максимум 100 мм. В соответствии со схемой проводится разметка создаваемой постройки. Для этого используются колья и веревка. Если проверять намеченные линии по диагонали, можно сделать все достаточно ровно.

    Совсем не обязательно использовать все профили с сечением 40 на 20, 20х20 либо 40х40 мм. Такие элементы благодаря относительно толстому корпусу (от 0,2 см) достаточно крепки. Горизонтальные стяжки можно делать из профиля сечением от 1 до 1,5 мм, потому что исключительные показатели не требуются.

    При расчете высоты постройки ориентируются в первую очередь на рост владельца дачи или загородного дома. Обычно исходят из того, что потолок следует делать на 0,3 – 0,4 м выше пользующихся парником, потому значения могут колебаться от 190 до 250 см.

    Подсчет размеров имеет еще одну тонкость – приспособление к отделочному материалу. Когда каркас обтягивают пленкой, это не имеет большого значения, а вот при использовании поликарбоната важно добиваться, чтобы размеров материала хватило для накрытия всей высоты без срезания или добавки. Типичный лист сотового поликарбоната имеет длину 6 м. В случае с арочным парником нужно применять формулу для вычисления длины окружности. Стоит учесть, что высота 2 м обычно оказывается избыточной, а вот 190 см – подходит практически идеально.

    При подготовке к строительству двухскатной сборной теплицы рекомендуется учитывать свойства грунта. Самые лучшие результаты достигаются при монтаже на сухих участках, поскольку при всей защищенности несущих конструкций лучше не подвергать их суровым испытаниям. Песчаная почва превосходит глинистую, поскольку не так сильно заболачивается.

    Наиболее длинную сторону конструкции стараются направлять на юг, так внутрь будет проникать максимум солнечного света. Сохранять тепло внутри теплицы и облегчать передвижение по ней помогает размещение двери в торце.

    Как показывает практика тысяч садоводов, дверцу следует делать шириной хотя бы 0,7 – 0,8 м. Что касается высоты, она определяется общими габаритами сооружения. Если намечено построить капитальный парник, своеобразный тамбур или коридор выгоден по двум причинам: он образует дополнительную прослойку воздуха (тепловой барьер) и может использоваться как место для хранения инвентаря. При открытии дверей этот шлюз уменьшит потери тепла.

    Сооружение фундамента

    Парники из профильных труб отличаются легкостью, однако это преимущество часто оборачивается серьезной проблемой, ведь сломать такую конструкцию злоумышленникам или порывам ветра не составляет труда. Выходом оказывается изготовление фундамента ленточного или столбового типа (его выбор определяется структурой грунта). В любом случае до начала строительства участок тщательно очищают от загрязнений, убирают верхние слои земли. Потом производят разметку, набивая по периметру создаваемой конструкции деревянные колья, служащие для удержания веревки.

    Затем можно строить сам фундамент. Если особые антивандальные характеристики не важны, а также нет угрозы сильного ветра, можно ограничиться столбчатой конструкцией на основе асбестоцементных труб.

    Процесс работы включает несколько этапов.

    • Землю сверлят со строго определенным шагом. Диаметр каждого отверстия должен позволять трубе свободно зайти внутрь без подгонки.
    • После размещения опор в отверстиях внешние промежутки заполняются любым подходящим грунтом, который следует уплотнить.
    • Внутреннюю часть трубы заполняют цементом, добиваясь отсутствия полостей.
    • Сверху вводят пластину из металла или заранее отрезанный фрагмент арматуры (это будет сцепка фундамента и каркаса самодельной теплицы).

    Сборка каркаса и обшивка

    Дуги лучше всего создает трубогиб. Ручная работа в этом случае не просто сложна, она еще и не позволяет получить необходимую точность. Сборка корпуса начинается с торцов сооружения. Отрезки труб связывают обычно сваркой с использованием тройников и уголков, если нужно добиться наивысшей прочности. А вот когда поставлена задача сделать своими руками разборную теплицу, нужно использовать соединительные муфты. Завершающим этапом является накрытие корпуса теплицы поликарбонатом.

    Для фиксации листов используют саморезы с термическими шайбами , которые мешают проникновению воды в ячейки вещества. Сами ячейки должны ставиться под углом либо по вертикали, поскольку в горизонтальной плоскости влага начнет застаиваться и портить материал.

    Теплица в виде «домика» с полноформатной двускатной кровлей должна быть оснащена как входной дверцей, так и форточками. Миниатюрный парник арочной конфигурации специалисты делают лишь с одной дверью, без вентиляционных продухов.

    Преимуществом формы арки является то, что такая теплица очень устойчива и практична. Аэродинамическое качество конструкции позволяет ей эффективно переносить мощные порывы ветра, избегать накопления снега и льда. Проблема может заключаться лишь в том, чтобы правильно согнуть профильные трубы. Кроме использования трубогиба и обращения к профессионалам можно также применять более простые инструменты, в том числе радиусный шаблон.

    Гнуть профиль без нагрева можно с добавкой наполнителя, хотя для элементов тоньше 1 см это не обязательно. Если все же используются относительно толстые составные части, добавление песка либо канифоли заметно облегчает работу, так самим загнуть толстую трубу становится проще и быстрее. Часть домашних мастеров использует пружины большого диаметра, которые можно ввести в полость профтрубы. Механические свойства такого «помощника» обеспечивают сгиб без изменения сечения профилей на всем протяжении трубы.

    Еще один способ придать заготовке нужную форму - это гибочная плита с проделанными в ней отверстиями. Выемки служат для расстановки прутьев, которые выполнят роль упора. Поставив трубу между парой прутов, введенных в плиту на необходимом расстоянии друг от друга, профиль начинают загибать, постепенно перемещая усилие от середины куска металла к его периферии. Выполнить работу подобным образом вполне возможно, но она окажется весьма тяжелой, а итог будет зависеть от приложенных усилий.

    Очень толстые трубы правильнее сгибать после предварительного нагрева. Обеспечить равномерный сгиб помогает заполнение профиля тщательно просеянным песком. Поскольку работать предстоит с нагретым металлом, необходимо надевать защитные перчатки. Также важно позаботиться о безопасности источника огня.

    Последовательность действий такова:

    • создают пирамидальные деревянные заглушки (их длина в 10 раз больше ширины подошвы, в самом широком месте должны свободно входить две трубы);
    • в заглушках делают желобки, призванные выводить наружу горячие газы;
    • обжигают нужный участок профиля;

    • наполнитель освобождают от очень крупных частиц (отпечатывающихся на поверхности) и от совсем мелких (они могут вплавиться в металл);
    • песок подвергают прокаливанию при температуре 150 градусов;
    • на одну сторону трубы ставят герметичную пробку, не имеющую выемок;

    • с противоположного направления внутрь профильной трубы нужно ввести воронку, с помощью которой можно дозировано поместить в полость прокаленный песок;
    • стенки простукивают (отзвук должен быть приглушенным);
    • после заполнения трубы песком используют вторую заглушку;

    • точка сгиба помечается мелом, отрезок основательно закрепляют в тисках после наложения на шаблон;
    • сварная труба должна сгибаться с размещением мест соединения сбоку (гнуть по направлению сварных швов не следует);
    • прогрев по линии разметки должен происходить докрасна;
    • придав металлу мягкость, его сгибают одним выверенным движением.
