Выполненная из профильной стальной трубы - это довольно популярная конструкция, так как обладает многими достоинствами. Как правило, ее сооружением занимаются опытные мастера, так как она должна получиться абсолютно безопасной со всех точек зрения. То есть быть способной спокойно выдержать любые возможные нагрузки от перемещения людей и грузов, и удобной для подъема и спуска всех проживающих в доме, включая и детей, и членов семьи, достигших почтенного возраста.

А может ли быть смонтирована лестница из профильной трубы своими руками? Вопрос неоднозначный, так как ее возведение все же требует весьма высоких специфических навыков. Конечно, было бы правильнее доверить выполнение монтажа специалистам. Но если же владелец дома обладает базовыми инженерными познаниями, имеет успешный опыт работы со всеми необходимыми в данном случае инструментами и привык всегда рассчитывать на собственные силы, то дополнительная информация об этом типе лестниц и о проведении монтажных работ - не станет для него лишней.

Преимущества конструкций лестниц из профильной трубы

Лестница, самостоятельно изготовленная из профильных труб, имеет ряд значительных преимуществ как перед деревянными, так и перед готовыми металлическими конструкциями, которые можно встретить в продаже. К таким достоинствам можно отнести следующее:

Возможность значительно сэкономить средства, выделенные из семейного бюджета на проведение строительства или ремонта.
Правильно изготовленная и собранная конструкция лестницы прослужит очень длительный срок, без необходимости выполнения ремонта и реставрации.
Данный материал позволяет с равным успехом изготовить практически любой тип лестницы, даже имеющий самую замысловатую конструкцию.
Профильная стальная труба отлично сочетается с другими материалами как по техническо-эксплуатационным характеристикам, так и по своим способностям «вписаться» в любой интерьерный стиль.
Можно отнести к достоинствам быстроту изготовления деталей и их монтажа. Но это преимущество металлических конструкций будет справедливо лишь в том случае, если мастер в совершенстве владеет инструментами, и его работа будет осуществляться по заранее разработанным чертежам с точными размерами.
Возведение лестницы из профильной трубы может быть произведено на любом этапе строительного процесса, в том числе - и в уже построенном доме.
Металлическая конструкция, при соответствующей обработке и отделке, подойдет для установки как снаружи здания, так и внутри него . Ее прочностные качества, аккуратный и эстетичный внешний вид придают ей универсальность.

Высокая прочность стального профильного проката позволяет изготовить упрощенный вариант каркаса, опорой для ступеней в котором выступает одна профильная труба, установленная по центральной линии конструкции.

Разновидности лестниц из профильной трубы

Как уже говорилось выше, из профильной трубы может быть изготовлена практически любая конструкция лестницы. Чтобы убедиться в правильности этого утверждения, имеет смысл рассмотреть некоторые из них более подробно.

Цены на профильную трубу

профильная труба

Маршевая лестница

Маршевая лестница может состоять из одного или нескольких пролетов , которые, в свою очередь, соединяются между собой или горизонтально установленной переходной площадкой, или участком с забежными ступенями. Оба варианта пользуются примерно равной популярностью, и конструкция выбирается в зависимости от площади помещения, в котором планируется установить лестницу.

Лестница, состоящая из одного марша, чаще всего устанавливается в просторном помещении. Если же ее приходится использовать в комнате меньшей площади, то в этом случае приходится задавать ей большой угол крутизны. Так порой приходится поступать при оборудовании лестничных переходов на чердак или в подвал.

Конструкция с одним маршем, установленная внутри двухэтажного дома, позволяет рационально использовать все пространство под лестницей. Например, под ней можно расположить шкаф или же небольшую кладовку, а иногда даже помещается и небольшой санузел.

Еще одна область, где применяются одномаршевые лестницы - это вход в дом со стороны улицы, если строение возведено на высоком цоколе. Как правило, в этом случае марш имеет небольшую высоту и незначительный угол уклона.

Двухмаршевую лестницу часто монтируют в помещении, предназначенном именно для этой конструкции – так называемой лестничной клетке. Однако, такой вариант вполне возможен и в жилых помещениях – все зависит от той площади, которую можно выделить под установку межэтажного перехода.

Для максимальной экономии пространства, такие лестницы нередко устанавливают вдоль сходящихся в углу стен, то есть марши делаются перпендикулярными друг другу. Этот вариант также позволяет обустроить под лестницей небольшое складское помещение.

В конструкции лестницы с двумя и более маршами, которые имеют большую длину, на поворотах чаще всего монтируются площадки, которые придают, помимо всего прочего, каркасу более высокую прочность, нежели забежные ступени.

Многие владельцы домов предпочитают проектировать переходные площадки и для лестниц с небольшими по высоте пролетами . Необходимо отметить, что такой вариант действительно удобнее забежных ступеней, которые имеют разную ширину по своей длине. Так, сторона ступени, закрепляемая к стене, значительно шире противоположной, расположенной у центра поворота. В связи с этим весьма немал риск оступиться и получить травму.

Цены на деревянные лестницы

деревянная лестница

Можно согласиться с тем, что лестница с забежными ступенями нередко выглядит более оригинальной, да и несколько компактнее. Но, как уже говорилось выше, этот вариант конструкции менее безопасен в эксплуатации, по сравнению с лестницами со схожими базовыми параметрами, но пролеты которых соединены площадками. Особенно это важно учесть в тех случаях, когда в доме проживают люди пожилого возраста или маленькие дети.

Конечно, случается и так, что площадь, отведенная под конструкцию лестницы, ну никак не позволяет обустроить между пролетами площадку. Именно в этом случае вместо нее и устанавливается участок с забежными ступенями.

Если по ряду причин необходима постройка лестницы с забежными ступенями, то придется тщательно просчитать ее параметры, так как конструкция должна полностью отвечать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующего монтажа, предлагается в статье нашего портала .

Винтовая лестница

Винтовую лестницу можно назвать самой компактной конструкцией, так как она занимает минимум полезной площади помещения. Такой межэтажный переход «вписать на пятачке» размерами всего в 1500×1500 мм.

Выглядит винтовая лестница, безусловно, оригинально и эстетично, но такая компактная конструкция имеет довольно-таки много недостатков.

Первым из них можно назвать то, что поднять по ней на второй этаж массивный предмет мебели или бытовой техники будет практически невозможно, так как по этой конструкции не очень удобно подниматься даже с пустыми руками. монтируется в случае крайней необходимости, то есть при невозможности возвести другую конструкцию из-за небольшой площади дома. Правда, практикуется и такое – подобная конструкция создается в качестве дополнительной, несущей больше декоративные функции, а для подъема габаритных грузов в доме еще имеется и маршевая лестница.

Если площадь комнаты позволяет и есть желание установить эстетичный вариант лестницы по подобию винтовой, то лучше выбрать похожую на нее поворотную конструкцию. Возведя ее , не придется монтировать дополнительную прямую лестницу, так как по такой конструкции, с выражено большим радиусом поворота и большой шириной марша, вполне можно поднять на второй этаж любую мебель.

Цены на металлические лестницы

металлическая лестница

В поворотной лестнице все ступени имеют одинаковый размер , поэтому не возникнет неудобств как при спуске, так и подъеме на второй этаж. Однако, эта конструкция довольно-таки сложна как в расчетах , так и в монтаже. Поэтому ее постройку или хотя бы разработку проекта лучше всего доверить опытным специалистам.

Лестница-стремянка

Профильная труба может отлично подойти и для изготовления лестницы-стремянки, часто бывающей необходимой в повседневной жизни частного дома. Для того чтобы смонтировать такую мобильную лестницу потребуется профильная труба размером в сечении 40×40 или 50×50 мм для опорных стоек, и 20×20 мм - для перекладин-ступеней.

Кроме профильной трубы, потребуется специальный шарнирный механизм. Понятно, что конкретный тип выбирается исходя из размеров сечения профильной трубы, так как шарнир надевается на стойки, а затем крепится к ним саморезами или болтами.

Шарниры на монтажных участках имеют специальные отверстия, через которые они и будут закрепляться на металлических стойках. Кроме этого, в конструкции шарнира предусмотрен стопор, который предназначен для фиксации стоек лестницы в необходимом положении.

Если предполагается изготавливать такую конструкцию самостоятельно, необходимо на нижнюю сторону стоек закрепить наконечники или же горизонтальные перемычки-упоры, которые сделают эксплуатацию лестницу безопасной.

Естественно, для изготовления любой металлической конструкции потребуются специальные инструменты и умение с ними работать. Необходим и заранее составленный чертеж стремянки, по которому будет намного легче производить монтажные работы. В качестве примера или «отправной точки» – один из вариантов показан на иллюстрации выше.

Разновидности каркасов из профильной трубы

Нельзя оставить без внимания и тот вопрос, какими могут быть каркасы под лестничные марши, изготовленные из профильной трубы. Материал, вроде бы, везде один и тот же, но принципы строения конструкции - имеют существенные различия.

Цены на ступени для лестницы

Самым экономным вариантом использования профильной трубы в изготовлении лестниц является каркас на центральном косоуре. Такой вариант может быть изготовлен в двух вариантах - это ломаный косоур, повторяющий форму ступеней, или прямой, изготовленный из цельной по всей длине марша профильной трубы.

Ломаный косоур более сложен в изготовлении, так как собирается из отдельных отрезков трубы, обрезанных под правильным углом, которые соединяются между собой в общую деталь с помощью сварки. Затем, на каждой из горизонтальных поверхностей косоура приваривается так называемая «подошва» (монтажная площадка), изготовленная из листового металла толщиной в 3÷4 мм. На этой «подошве» будут закреплены доски проступей. Для их фиксации в металлических пластинах заранее просверливаются четыре - шесть отверстий. Через них в древесину будут вкручены саморезы. Для этой конструкции вполне может подойти профильная труба с размером в сечении 80×60 мм.

Второй вариант центрального косоура изготавливают из одной трубы, обычно с размером в сечении 100×50 мм, которая срезается только по торцам, под определенным углом. Затем, к торцевым частям трубы, формирующей пролет , привариваются пластины или же своеобразные ножки, с помощью которых косоур будет закреплен к перекрытию и к полу.

На трубе-косоуре производится разметка, по которой будут приварены подставки под установку поступей. Подставки состоят из ножки, также из отрезка профильной трубы, со срезанными под нужным углом (в зависимости от крутизны лестничного марша) торцами, на которую привариваются «подошвы» с отверстиями для фиксации на них досок проступей.

Для массивных лестниц обычно выбирается более надежный вариант металлических конструкций, состоящий из прямых косоуров, на которые навариваются каркасы для ступеней. Для их основы используется труба 80×60 или 100×50 мм, а для изготовления каркаса под ступени - профиль 25×25 мм или даже уголок с полками того же размер, что дает определённую экономию в затратах на металл. В нижней и верхней части каркаса сваркой фиксируются подставки, вырезанные из металлического листа.

Более сложный вариант лестницы из профильной трубы - это ломаная конструкция, состоящая из двух косоуров, в некоторых случаях скрепляемых между собой перемычками.

Как изготавливаются и собираются каркасные конструкции такого типа подробно будет рассмотрено в представленной ниже таблице-инструкции.

Расчеты основных параметров лестницы из профильной трубы

Начиная говорить о расчетах , необходимо сразу же сказать о том, как правильно определиться с выбором профильной трубы по ее размерам. Первое, что необходимо помнить - это то, что для стандартной небольшой домашней лестницы на двух косоурах не стоит выбирать трубу со слишком толстыми или тонкими стенками. Слишком толстый металл сделает конструкцию чрезмерно тяжелой , а тонкий профиль ненадежной .

Чтобы правильно определиться с этим параметром, можно обратиться к данным, представленным в данной таблице. При этом длина марша исчисляется между точками опоры. То есть, можно предусмотреть элементы усиления – стойки, упирающиеся в поверхность пола и косоур, чтобы сделать свободную длину пролета меньше, если в этом возникает необходимость.

Таблица максимальных нагрузок на лестничные пролеты , в зависимости от их длины и параметров профильной трубы:

Длина марша лестницы в мм	1000	2000	3000	4000	5000	6000
Размер сечения трубы и толщина металла мм
50×25×2	684	167	69	34	16	6
60×40×2	1255	308	130	66	35	17
80×40×2	1911	471	202	105	58	31
80×40×3	2672	658	281	146	81	43
80×60×3	3583	884	380	199	112	62
100×50×4	5489	1357	585	309	176	101

Однако, размеры трубы следует уже выбирать после, того, как будет выбрана конструкция лестницы и определены ее базовые параметры, произведены расчеты и составлен чертеж .

Итак, для изготовления лестницы необходимо определиться со следующими параметрами:

Количество маршей в конструкции.
Высота лестницы или каждого из маршей, и угол уклона, который должен быть одинаков на всем протяжении лестницы, независимо от количества маршей.
Конструкция соединения двух маршей - площадка или забежные ступени.
Количество, ширина и высота ступеней.
Периметр лестничного проема в перекрытии.
Исходя из рассчитанных размеров и составленного чертежа - количество необходимого для монтажа конструкции материала.

В каждом конкретном случае все эти параметры могут быть разными, так как различаются и площади помещений, выделяемых под лестницу, и высота потолков, поэтому замеры всегда производятся индивидуально.

Размеры потолочного проема будут зависеть от угла уклона верхнего марша конструкции. А начинаться такой проем он должен в том месте, где расстояние от потолка до ступени лестницы будет составлять 2000 мм, то есть немного больше роста высокого человека.

Угол уклона лестничного марша зависит от высоты подъема (а это – высота потока плюс толщина перекрытия) и той площади, которая может быть отведена под постройку, то есть от длины горизонтальной проекции марша на плоскость пола. Если размеры помещения не позволяют вместить один марш (а это случается довольно часто), его разбивают на два или даже больше. В этом случае расчет уже будет проводиться для каждого марша отдельно, но с соблюдением обязательных условий – угол крутизны и размеры ступеней сохраняются на протяжении всей лестницы.

Ну а зная эти величины, несложно определить и длину самого пролета .

Ниже расположены два калькулятора, которые должны помочь в определении этих величин.

Лестница из профильной трубы широко используется во многих хозяйствах или своих домах. Ранее использовали металлические конструкции. При этом, считалось что чем массивнее металл, тем его прочность была выше. Но, при сборке лишний вес мог оказать очень плохое влияние.

Теперь увесистые и угловатые постройки заменили изящные конструкции из профтруб, которые ко всему, стоили дешевле и демонстрировали высокий уровень прочности.

Если купить данное изделие в строительном магазине, то это выйдет довольно дорого. А если сделать лестницу из профильной трубы своими руками, то можно значительно сэкономить.

Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

Совет! Специалисты рекомендуют брать для работы трубы квадратного сечения 40х60 мм. Эти размеры считаются наиболее приемлемыми. Если для изготовления взять меньшие габариты, то профтруба подобно уголку, просто пострадает от деформации. А когда для работы используется изделие большого сечения, то лестница из профильной трубы выйдет слишком громоздкой, и ко всему будет иметь не презентабельный вид.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется . Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью.

Также, если сделать лестницу из профильной трубы из толстостенного сортамента, то на фундамент и опоры будет создаваться дополнительная нагрузка. Поэтому, решая, какой взять материал для работы, необходимо учесть, что оптимальным будет сечение от 5 до 7 мм.

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

возможность сделать любой тип лестничного подъема с различными углами поворота;
профиль приемлет различные комбинации с другими материалами;
длительное время использования конструкции;
скорость сборки, на длительность которой не влияет уровень сложности каркаса;
крепиться такая лестница в доме может на любом этапе строительных работ;
доступная цена;
возможность делать все своими силами.

Подготовительные работы

Перед тем, как сделать конструкцию из профильной трубы, необходимо провести тщательные расчеты и выполнить чертеж на бумаге. Расчет лестничной постройки, сооружаемой из профтрубы, даст возможность определить количество материалов.

Смотреть видео

Выполненный расчет и схема должны производиться обязательно. Они все раскладывают «по своим местам», и помогут убрать все неточности еще на этапе проектирования. При помощи расчета можно точно высчитать материалы не только на несущие элементы, но и на основания для ступенек.

Помимо этого, придется подготовить инструмент. Его для данной работы понадобиться не очень много, это:

сварочник;
болгарка;
перфоратор и комплект сверл;
молоток;
рулетка;
маркеры.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Смотреть видео

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Какие виды конструкций можно делать самостоятельно

Самодельная лестница, сконструированная из профильного трубопроката, может быть следующих видов.

Приставная. Это наиболее простой вариант. Приставная лестница из профильной трубы, построенная своими руками, представляет собой конструкцию, состоящей из двух параллельных опор. Между ними устанавливают перекладины. Она отличается мобильностью, также имеет небольшую массу.
Маршевая. Данная лестница из профильного трубопроката отличается более сложным строением. Она состоит из закрепленных на одном уровне балок, на которые в последствие устанавливаются ступеньки. Если маршевая постройка из металла образует прямой ряд, то она носит название – одноуровневая. А, когда выходит два ряда и пролет, то это двухуровневая конструкция.
Эта самодельная постройка строится в доме чаще, чем другие виды. Опорами для маршевых видов служат основы из косоуров. Это ничто иное, как балки, удерживающие снизу ступеньки. Или это могут быть тетивы, которые поддерживают торцевую часть ступеньки.
Винтовые. Это лестница, сваренная из профильной трубы, на одном косоуре. С одной стороны к косоуру крепят ступеньку. Такой ряд огибает косоур снизу вверх. С другой стороны крепят перила. Самостоятельно строения на одном косоуре изготавливают не очень часто. Самодельная конструкция на одном центральном основании является очень крутой и неудобной.

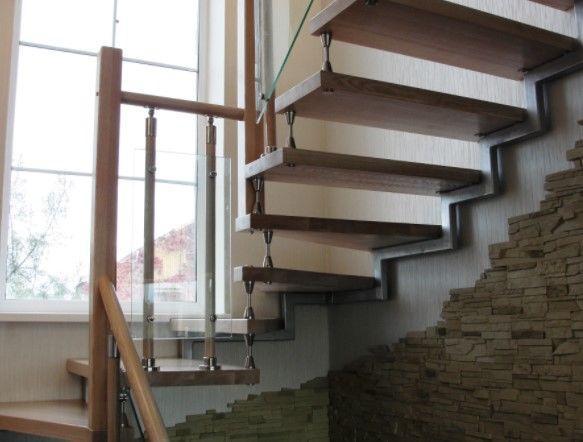

Больцевые. В этом варианте ступеньки фиксируют к стенам особыми прочными болтами. Особенностью этих самодельных построек является необходимость в прочной стене.

Подготовка перед сварочными работами

Профтруба – это отличный материал для создания построек любого типа. Но, в данной ситуации от мастера потребуются определенные знания особенностей сварных работ. В противном случае сварка лестницы из профильного трубопроката завершиться созданием аварийной постройки, которая будет опасной и ненадежной.

До того, как приступать к сварке лестницы, нужно тщательно обработать металл. Особое внимание рекомендуют уделить поручням. Ведь для них не приемлемо наличие острых выступов и заусениц.

Также выполняя сварку, нужно обеспечить целостность всей постройки. Для этого необходимо всю работу выполнять в строгом соответствии к существующим правилам.

Приставная лестница

Главное предназначение в данном случае – это возможность достигнуть места, расположенного на высоте. Но, для подъема с грузом следует из профтрубы сконструировать сборную стремянку. Если ее сложить, то она будет служить, как приставной вид конструкции.

Вопрос, как сварить приставную лестницу из профильного трубопроката особых трудностей не составит. Данную конструкцию соорудить не сложно.

Инструкция работы с этим сооружением следующая:

подготавливаются две профтрубы, и на них выполняется разметка (дистанцию между ступеньками делают в 35 см;
подготавливается нужное количество ступенек;
посредством сварочного аппарата крепятся ступеньки;
на ножки готового приставного изделия одеваются пластиковые или резиновые наконечники.

Как видно, сварить это устройство не сложно. Самодельная приставная лестница прослужит длительное время. Если все сварить по технологии, то она способна выдержать вес более 100 килограмм.

Межэтажный маршевый лестничный подъем

Лестница между этажами в частном доме, выполненная из профильной трубы, является ключевым элементом, который становиться центром интерьера. Одновременно с этим, это серьезное инженерное сооружение, которое обеспечивает комфортный доступ на второй этаж дома.

Конструкция, ведущая на второй этаж в частном доме, может быть маршевой, винтовой или комбинированной. Конфигурацию сооружения для выхода на второй этаж выбирают, исходя из наличия свободного места для строительства. Оптимальный вариант для небольшого дома – это одномаршевая постройка, которая состоит из шестнадцати удобных ступенек.

В просторном и высоком помещении частного дома межэтажный подъем на второй этаж содержит промежуточные площадки и повороты. Эти сложные конструктивные элементы могут быть Г-образными или П-образными.

Если частный дом небольшой, то используют винтовые варианты. Классический вид такой постройки редко больше 1 м 2 , и ее легко установить в любом месте, даже в центре помещения.

В больших домах часто ставят строения комбинированного типа. Это решение диктуется, как правило, не конструктивной актуальностью, а вкусовыми предпочтениями хозяев. К слову следует добавить, что самыми красивыми получаются именно эти строения.

Металлокаркас для маршевых построек

Металлокаркас лестниц из профильных труб, производят следующим образом.

Выполняется разметка для металлокаркаса и нарезается профиль.
Каждая ступень соединяется рамой.
Выполняется бетонирование нужных элементов основания металлокаркаса.
Монтируются косоуры. Укрепляется тыльная часть ступенек, и они свариваются между собою.

Монтаж производят в следующей последовательности.

Определяют точное количество ступенек и их размеры.
Каркас металлической лестницы из профильной трубы выполняется из сортамента 10х10 см, и уголка 4х4 см. Металлический профильный материал для каркаса в этой ситуации ставиться вместо швеллера. И он прекрасно справляется со своей задачей, так, как каркас из металлического профиля отличается большей жесткостью.
Создается постамент для пологой постройки. На крайней части платформы размещают точку для начала расположения ступенек.
К нижней платформе приваривают профтрубу. А в верхней части будущей постройки так же выполняется фиксация поверхностной части. После приваривают уголок.
С боковой части к профилю привариваются перила. Как, правило, устанавливая перила, делается отступ в 1 дм. от крайней части, что немного сужает проем.

Винтовые лестничные марши

Если мы варим винтообразную профильную конструкцию, то сначала нарезаем трубные изделия, подготовленные для ступенек. Размеры подступенка составляют 22 см. Поэтому высотный показатель помещения делят на эту величину. Таким образом, будет понятным количество элементов, из которых мы варим конструкцию.

Металлический патрубок берут для нарезки прокладки и консоли. Их варим, и затем получившиеся детали состыкуют трубными материалами.

На прокладках размещают ступеньки, их фиксируют посредством саморезов. Выполняя эту работу, нельзя допускать перекосов и люфтов.

Перила для строения можно сделать из профиля 4х4 см, а на поручни берут трубное изделие 2х2 см.

Делаем стремянку

Стремянка из профиля, изготовленная своими руками, конструктивно схожа с магазинными аналогами из алюминия. Но, построить стремянку самому получиться намного дешевле, чем покупать в магазине.

Такое приспособление, изготовленное самостоятельно, просто незаменимо в домашнем быту, и служить будет надежнее, чем мягкий алюминий. Поэтому, самодельная стремянка не станет подвергаться деформационным изменениям.

Для работы не нужно много инструментов. Следует подготовить электросварку, болгарку, дрель, маркер, уголок и рулетку.

Работу начинают с подготовки чертежа. Затем в соответствии к плану нарезают отрезки профтруб. После этого к двум основным трубам каркаса посредством сварки прихватывают ступеньки. После проверки самодельного сооружения на наличие неровностей, можно фиксировать ступеньки основательно. Аналогично изготавливается и вторая сторона стремянки. После этого две половины соединяют подходящими навесами.

Выполнить такую работу самому не сложно, с ней справиться любой домашний мастер, у которого более менее «набита» рука. Если выполнять все аккуратно и в соответствии с правилами, то монтаж трудностей не предоставит.

Декоративные лестницы

Декоративные лестничные пролеты из профильной трубы можно встретить очень часто. Все дело в том, что профиль идеально сочетается с различными материалами.

Смотреть видео

Декоративное оформление лестничной постройки в доме зачастую становиться центром для дальнейшего оформления помещения. Какой именно материал использовать для декоративного украшения, каждый будет решать самостоятельно, исходя из своих финансовых возможностей и вкусовых предпочтений.

Декоративное украшение применяют как для уличных, так и для внутренних построек. И в том, и в другом случае внешний вид строений отличается презентабельным внешним видом.

Если домашний мастер один не может решить, как украсить свой лестничный подъем, то всегда можно попросить совета у профессиональных мастеров. Они помогут найти оптимально подходящий вариант решения, и произведут необходимый для этого расчет.

Профилировать лестничные конструкции стали не так давно. Но, это решение, как показала практика, стало весьма удачным. Правильно подобранная постройка из такой трубы не только органично впишется в общий дизайн помещения, но и будет служить надежно долгие годы.

Смотреть видео

В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

Лестница из профильной трубы своими руками, изготовленная в домашних условиях — не исключение.

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

Почти готовая стремянка

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными — для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

Кроме того, нужны будет такие расходные материалы, как:

ремни или цепи;
несколько резиновых набоек для ножек;
клей для металла или жидкие гвозди;
металлический лист, из которого будут вырезаться ступеньки и соединители;
металлическая или алюминиевая профильная труба.

Необходимо уточнить, что алюминиевая труба обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий .

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Изготовление других видов стремянок

Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

Нарезается 8 отрезков труб с одинаковой длиной.
Из листа металла вырезаются ступени. Размер шага можно задать любой.
Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
Производиться примерка и секции соединяются при помощи запорных механизмов.
Стремянка обрабатывается грунтовкой и покрывается краской.

Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

Лестница (стремянка) из профильной трубы своими руками

Лестница (стремянка) из профильной трубы своими руками. Изготовление стремянки своими руками.

Как сделать стремянку своими руками из профильной трубы?

Для различных работ и по хозяйству на загородном участке может пригодиться раскладная стремянка, своими руками из профильной трубы собранная.

Конструкция в целом получится довольно прочной и легкой. Что же понадобится для ее изготовления и какой тип стремянки лучше подобрать?

Использование в домашних и загородных условиях

Стремянка используется для того, чтобы добраться до высоких недоступных мест: люстры, проводки под потолком, второго этажа здания и т.д. Но это лишь первичная ее роль, а вторичная — возможность находиться на высоте без особого дискомфорта и выполнять работы без риска упасть.

Чтобы это обеспечить, стремянка имеет 4 точки опоры, которые и распределяют общий вес конструкции и пользователя.

Сама конструкция стремянки может иметь некоторые различия, которые будут полезны в той или иной ситуации:

Стандартная А-образная стремянка. Имеет 4 опоры, фиксатор положения ножек и верхнюю небольшую площадку. Удобная для работ на небольшой высоте.
Раскладная А-образная стремянка. В отличие от первого варианта, может раскладываться в приставную лестницу, увеличивая свою максимально возможную высоту. В обычном состоянии все так же устойчива, а в раскладном можно достать до объекта, который находится очень высоко.
Трансформер — конструкция представляет собой многофункциональную модель, которую можно использовать и как лестницу, и как часть интерьера. Очень дорогой вариант, хотя и имеет практичное применение в быту.

Из этих трех вариантов стоит выбрать один, наиболее подходящий, а дальше следовать указаниям.

Необходимое для работы

Для того чтобы сделать самостоятельно лестницу, понадобятся материалы и чертеж. Самое первое — раздобыть чертежи. Техническая документация для первых двух вариантов стремянок довольно простая и больших хитростей в себе не содержит, а вот самостоятельно собрать модель-трансформер — это уже вызов самому себе. Для первого раза лучше не переусердствовать и подобрать что-то более или менее простое.

Цель работ — металлическая стремянка, которой будет удобно пользоваться. Чтобы облегчить конструкцию, лучше выполнить ее из профиля, а для этого пригодятся трубы квадратного сечения. Также для работ понадобятся болты, гайки, несколько металлических планок и шарниров.

С материалом определились, а из инструментов понадобится:

дрель со сверлом по мягкому металлу;
сварочный аппарат;
набор гаечных ключей.

В зависимости от выбранного чертежа собирается все необходимое и начинаются работы.

Почему собирать стремянку лучше всего именно из профильной трубы? Вот несколько причин:

конструкция из полой трубы будет довольно легкой;
профиль довольно прочный и способен выдержать большую нагрузку без деформаций;
это дешевый материал;
трубы квадратного сечения легко обрабатывать — просверливать в них отверстия, обрезать ненужные части.

Двусторонний и односторонний вариант

Для изготовления стандартной двусторонней металлической стремянки А-образной формы понадобится:

4 трубы из металла квадратного сечения одинакового размера;
болты;
металлические планки из профиля для ступенек;
cварочный аппарат или дрель с креплениями;
уровень.

Процесс работы следующий:

Имея 4 заготовки одинакового размера, нужно сложить их попарно и разметить места, где будут прикреплены ступени.
Далее есть 2 варианта конструкции: острая и плоская.

острая — 2 трубки соединятся концами с помощью болтового соединения;
плоская — трубки прикручиваются к прямоугольной заготовке.

Независимо от выбранного варианта, стоит приступать к размещению ступенек. Каждая планка должна быть размещена так, чтобы при установке стремянки ступеньки были под уклоном в 90°, тут пригодится уровень. Это должно учитываться в выбранном чертеже, где указывается угол расположения опор.
Далее можно соединить ступеньки с опорами 2 способами: болтовым соединением или сваркой. Какой из вариантов удобнее, тот и стоит выбрать.
Первыми нужно закреплять 2 планки — нижнюю и верхнюю, а затем уже и остальные, продвигаясь к середине.

Односторонний вариант стремянки исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

Раскладная лестница

Самодельная стремянка, которая еще и раскладывается, — отличная вещь для строительства. Шаги ее сборки похожи с первым вариантом, только здесь нужно сделать шарнирное соединение между 2 отдельными лестницами и металлический фиксатор, который позволит закрепить конструкцию в разложенном виде. Все это выполняется только согласно выбранному чертежу.

В этом видео показан процесс изготовления лестницы из профильной трубы:

Железная стремянка, сделанная своими руками, обязательно пригодится в хозяйстве.

Чтобы конструкция была устойчивой и функциональной, стоит выбрать рабочий проверенный чертеж, а также подобрать качественные профили. Делая все по инструкции, а также советуясь с мастерами, можно своими руками сделать действительно хорошие вещи.

Стремянка своими руками из профильной трубы: как сделать правильно

Для различных работ и по хозяйству на загородном участке может пригодиться раскладная стремянка, своими руками из профильной трубы собранная. Конструкция в целом получится довольно прочной и легкой.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

электросваркой;
болгаркой;
дрелью;
обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

Металлическая лестница стремянка из профильной трубы: видео инструкция

Чертежи и видео мастер-класс по созданию своими руками стремянки из профильной трубы.

Делаем стремянку для дома своими руками

Стремянка сделанная своими руками станет незаменимым помощником в быту

Стремянки - складные лестницы, которые незаменимы для выполнения различных работ в городской квартире, в частном доме и на даче. Эти лестничные конструкции удобные, устойчивые, компактные и практичные. Стремянка своими руками может быть сделана из подручных материалов. Процесс изготовления простой и по силам каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

Стремянки, их виды и особенности

Как сделать стремянку своими руками? Для начала необходимо подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена стремянка своими руками.

По виду и функциональным возможностям эти лестницы условно делят на три группы:

Универсальная. Универсальные конструкции отличаются тем, что их можно использовать еще и как обычную (приставную) лестничную конструкцию. Такие стремянки делят на раскладные и телескопические.

Универсальная раскладная стремянка

Телескопические модели собирают из нескольких выдвижных секций, которые надежно фиксируют крючками или автоматическими замками (фиксаторами). Эти лестницы могут быть очень высокими.

Обзор телескопической стремянки

Стремянка-трансформер - современная, универсальная, многофункциональная стремянка. Состоит трансформер из секций, которые соединяются при помощи шарниров. Шарниры позволяют легко и быстро изменять положение секций и надежно фиксировать выбранное положение. Трансформер может легко принять форму: классической модели, лестницы с консолью, удобного строительного помоста, обычной (приставной) лестницы.

Высота конструкции

Как правильно определить высоту вашей складной лестницы? Для этого необходимо знать предельную высоту, до которой необходимо достать с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь головой потолка.

Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с помостом. Более сложная конструкция (стремянка-трансформер) позволяет существенно увеличивать высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготовляют из древесины или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Очень популярны стремянки из легких и прочных алюминиевых сплавов. Если вы планируете изготовить трансформер, то стоит обратить свое внимание на алюминиевые материалы. Конструкции можно собирать из материала одного типа, а можно скомбинировать несколько разных. Например, садовую складную лестницу или надежную стремянку для строительно-ремонтных работ можно сделать из стальных труб (стойки) и дерева (ступени).

Стремянка изготовлена из комбинированных материалов

Оптимальный вариант для изготовления стремянки - алюминиевый профиль или трубы. Конечно, можно изготовить стремянку для дома и из дерева. Это наиболее простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

Конструкции из древесины

Первое, что необходимо сделать – разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный трансформер из древесины, как правило, не делают.

Пример чертежа стремянки

Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек – доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

После того как Вы отрезали нужной длины балки, можно приступать к изготовлению ступеней

Для обеспечения устойчивости конструкции, нижние торцы деревянных балок срезают под углом примерно 30 градусов.

Следующий этап - изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами. Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями.

Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней - не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

Стремянка будет более устойчивой, если низ будет более широким чем верх

Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки. Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

Один из вариантов крепления второй половины стремянки

Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей – шарниры, для фиксации положения – распорные механизмы или ограничители.

В большинстве случаев, две половины стремянки соединены шарнирами

Ограничитель нужен для того чтобы ножки стремянки не разъехались

Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору.

Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

Металлические прутья нужны для того, чтобы стремянка была более прочной

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

Металлические конструкции

Металлическую стремянку можно изготовить из трубы или профилей. При работе с металлом нужно соблюдать большую осторожность и тщательно обработать после распила все острые края.

Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла, можно использовать специальные пластиковые или резиновые заглушки.

Металлические изделия могут быть разборными (для монтажа используют разъемные соединения) или монолитными (сварными). Сварное соединение, как правило, используют для стальной конструкции из труб и уголков.

Стремянка изготовленная из стальной трубы с помощью сварного соединения

Для изготовления стремянки из металла также понадобится чертеж. Прорабатывая конструкцию металлической лестницы, стоит одну ее часть сделать длиннее, что позволит сформировать сверху удобные ручки и облегчит закрепление шарниров без ущерба для прочности конструкции.

Металлический профиль прямоугольного сечения - оптимальный вариант для монтажа раскладной лестницы. А вот изделие из стальных труб и уголков получается достаточно тяжелым, что не очень практично, особенно для домашнего использования.

Стремянка сделанная из металлического профиля

Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать рассчитанной высоте лестницы.

После нарезки всех необходимых деталей не забудьте тщательно обработать их края. В металле сверлят необходимые отверстия под болтовые соединения. Шарниры устанавливаются точно также как в изделиях из древесины. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

Просверлите отверстия для того, чтобы соединить две половины стремянки с помощью шарниров

На ступенях металлической конструкции желательно предусмотреть специальные противоскользящие накладки. Теперь вы знаете, как сделать стремянку, максимально подходящую для ваших нужд.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

За многие годы человек не смог придумать ничего более крепкого и долговечного, чем лестницы из металла. Большую популярность они приобрели в том числе и потому, что с помощью этих конструкций можно создавать поистине уникальные композиции, которые могут включать затейливые повороты, большие пролеты и другие нестандартные дизайнерские решения.

Лестницы из металла универсальны, ведь они могут легко вписаться в любой интерьер. И если у вас тоже возник интерес к подобным изделиям и вы даже хотите установить одно из них в свой дом, то вам не помешает узнать о преимуществах этих конструкций, разновидностях лестниц, которые могут быть выполнены из профильной трубы, а также о том, как изготовить такое изделие своими руками .

Преимущества и недостатки

Не так уж сложно понять, почему лестницы из профильной трубы с деревянными перилами пользуются большой популярностью среди наших соотечественников. Достаточно ознакомиться с их достоинствами, которые будут приведены ниже:

низкие цены на строительные материалы;
возможность создать изделие любой конфигурации за счёт использования всевозможных элементов крепления;
минимальное время, необходимое на изготовление лестничного каркаса из профильной трубы;
длительный срок службы;
высокая прочность.

Но собираясь установить подобное изделие в свой дом, владельцу следует узнать и о недостатках, которые имеются у лестниц из металла с перилами:

чтобы изготовить действительно надежную и привлекательную лестницу, основные соединения должны быть выполнены с помощью сварочного аппарата, а это означает, что у владельца должен быть опыт работы с ним;
поскольку лестницы из металла представляются довольно громоздкими изделиями, для максимального облегчения конструкции в них приходится использовать более лёгкие и менее прочные материалы - стекло, пластмасса и дерево.

Разновидности

Металлические приставные лестницы являются не единственным вариантом подобных конструкций, которые могут быть установлены в частном доме. По желанию можно заказать изготовление маршевых, больцевых и винтовых лестниц. Причём у каждого из этих изделий имеются свои особенности:

Рассмотрев основные виды лестниц, можно сделать вывод, что самым подходящим из них вариантом для изготовления своими руками является приставная и маршевая.

Лестница из профильной трубы своими руками: чертежи, материалы и инструменты

Прежде чем приступить к изготовлению лестницы из профильной трубы с деревянными перилами, вам необходимо подготовить необходимые инструменты и материалы. Кроме того, вы должны выполнить ряд несложных расчетов для определения характеристик, которыми будет обладать будущая лестница.

Расчёт конструкции

Если вы решили своими руками сделать приставную лестницу из профильной трубы с перилами, то вам первым делом придется подготовить необходимые материалы и инструменты:

После того как вы подготовите всё необходимое для изготовления лестницы из профильной трубы с перилами своими руками, можно начинать сборку .

Лучше всего этим заниматься на ровной поверхности . Тогда вам не придется использовать стремянку и вы будете уверены, что конструкция получится максимально ровной и устойчивой.

Алгоритм действий:

Установка

Не менее важным этапом изготовления лестницы из профильной трубы своими руками является монтаж, для которого вам потребуется стремянка. Проводится эта работа по следующему алгоритму:

Если вы имеете хотя бы минимальный опыт работы с основными строительными инструментами и вас есть все необходимое, в том числе и стремянка, то сварить и установить правильно лестницу из профильной трубы по чертежу для вас не составит особого труда. Только придерживайтесь вышеописанных правил и рекомендаций , и тогда вы без особых проблем сможете изготовить прочную и долговечную лестницу.

Заключение

Часто владельцы при устройстве своего частного дома или коттеджа задумываются об изготовлении лестницы своими руками. В принципе эта задача по силам любому, кто имеет минимальный опыт работы с основными строительными инструментами и уже самостоятельно проводил несложные работы.

Сама по себе задача по созданию лестницы своими руками не является такой уж невыполнимой. Нужно лишь просто хорошенько подготовиться к ней, изучив алгоритм выполнения основных этапов. Нужно только выбирать простой чертеж лестницы, иначе вы можете столкнуться с большими трудностями и напрасно потратите время, деньги и силы.

Время чтения ≈ 11 минут

Сооружение межэтажной лестницы из труб – серьезная задача, которую чаще всего доверяют профессионалам. Ведь безопасность и удобство конструкции важнее всего. Но если вы решили делать лестницу на второй этаж из профильной трубы своими руками, наши чертежи с расчетами и фото будут вам полезны.

Лестницы из металлического профиля в интерьере.

Преимущества

Металлические лестницы, изготовленные и монтированные самостоятельно в частном доме, имеют некоторые преимущества перед готовыми магазинными вариантами из дерева и металла. Как минимум – по стоимости они обойдутся намного дешевле. Среди прочих достоинств:

долговечность при условии грамотного расчета, изготовления и установки;
возможность сделать конструкцию любого вида и габаритов;
гармоничное сочетание конструкции со многими интерьерными стилями;
быстрота процесса изготовления;
возможность изготовления и монтажа на любом этапе строительства здания, в т. ч. лестницу можно сооружать для уже готового помещения;
возможность изготовить очень компактную, лаконичную конструкцию, что особенно важно для небольших домов;
благодаря исключительной прочности профиля лестницу можно сделать с упрощенным вариантом каркаса, что сократить длительность работ и размеры будущей конструкции.

Напоминаем, что самостоятельно заниматься изготовлением и установкой межэтажной лестницы рекомендуется только при наличии определенных знаний, опыта, навыков работы с инструментом.

Лестницы из профиля.

Также стоит помнить о таких нюансах, если вы решили изготовить металлическую лестницу:

Конструкция из металла получается довольно внушительной по весу, потому при дальнейшей отделке и оформлении её желательно не утяжелять дополнительно. К примеру, для ступеней использовать дерево вместо бетона, а перила сделать не из металла, а из легких полимерных материалов.
Даже если это межэтажная конструкция в доме, её все равно нужно обрабатывать антикоррозийными составами. Это продлит срок службы изделия.
Металлические элементы лестницы нужно сваривать. Некоторые умельцы советуют использование для крепежа болтов, но этот метод очень ненадежный. Его лучше вовсе не использовать при изготовлении конструкции из профиля.

Виды

Металлический профиль – универсальный материал, из которого можно соорудить лестницу любого типа.

Маршевые конструкции состоят из одного, двух или более пролетов, соединенных поворотными площадками или участками с забежными ступеньками. Выбор количества маршей зависит от площади, которую возможно выделить под лестницу, а также других особенностей. Следует учитывать, что одномаршевые элементы дают больше возможностей для использования подлестничного пространства. В то же время двухмаршевые конструкции более компактны.

По показателям безопасности и удобства переходная площадка между пролетами предпочтительнее забежных ступенек – из-за разной ширины у края и поворотного центра риск оступиться и травмироваться намного выше. Хотя забежные ступеньки имеют более оригинальный вид.

Маршевая металлическая лестница.

Каркас

Также следует рассмотреть, какие могут быть виды каркаса для лестничной конструкции из профиля. Ведь одна и та же профильная труба может быть исходным материалом для каркасов, совершенно разных по строению.

Каркас на центральном косоуре получается наиболее бюджетным и экономным в плане использования профиля. Единственный косоур конструкции может быть двух видов:

Лестница с центральным прямым косоуром.

Также распространен другой вариант каркаса – на двух косоурах. Очевидно, он более надежный, так как способен выдержать нагрузки почти в два раза выше. Конструкция из двух косоуров также может быть прямой и ломаной. В первом случае конструкция напоминает тетиву, а для ступеней дополнительно создается каркас из более тонкого профиля и приваривается к косоурам. Ломаная конструкция состоит из двух косоуров, вырезанных и сваренных по форме ступенек, иногда дополненная перемычками.

Каркас на двух косоурах прямой и ломаный.

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Важно! Необходимо оптимально подобрать профиль по толщине стенок под конкретную конструкцию лестницы. При слишком толстых стенках изделие получится чрезмерно тяжелым, что окажет давление на фундамент. При очень тонких стенках конструкция может быстро деформироваться от нагрузок.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

Параметры лестницы

Что нужно учитывать при изготовлении конструкции:

Количество пролетов.
Угол уклона. Обратите внимание, что этот показатель должен оставаться одинаковым для всех пролетов, вне зависимости от их количества.
Высота каждого пролета.
Параметры ступенек: количество, ширина, высота. Как и в случае с углом подъема, ширина и длина ступеней должны быть одинаковыми на протяжении всей длины конструкции.
При двух и более пролета – тип соединения (площадка или забежные ступеньки).
Размеры проема под лестницу.

Все замеры необходимо проводить индивидуально, ведь в каждом конкретном помещении они будут отличаться. На это влияет высота потолков, размер площади, которую получается выделить под лестницу, и других факторов. Также нужно учитывать среднюю длину человеческого шага, иначе эксплуатация лестницы будет некомфортной.

Обратите внимание. Проем под лестницу должен начинаться в точке, где расстояние от перекрытия до проступи составляет 2 м. Если этот показатель будет меньше, при подъеме будет высокий риск удара головы.

Другой важный аспект для расчета – параметры ступенек. На фото ниже вы можете видеть проступей с идеальными габаритами – эти пропорции еще называют «формулой удобства и безопасности».

Оптимальные параметры ступенек.

Обратите внимание, что в данном примере взят человеческий шаг длиной до 64 см. Также учитывайте, что параметры ступеней напрямую зависят от крутизны подъема – чем больше угол пролета, тем выше и уже будут проступи.

Совет: чем больше ширина ступени, тем комфортнее ходить. Чтобы увеличить этот параметр, можно у каждой ступеньки делать выступ над нижней на 5 см, не более.

После снятия всех замеров и произведения расчетов необходимо от руки набросать на бумаге схему лестницы с обязательным проставлением всех размеров конструкции.

На фото ниже изображены чертеж и расчет лестницы из профильной трубы на второй этаж, которые вы можете использовать, чтобы смастерить конструкцию своими руками:

Схема лестницы с площадкой и двумя пролетами.

Лестница с тремя пролетами.

Лестница с двумя пролетами и забежными ступеньками.

Компактная лестница на косоуре.

Пошаговое руководство

Итак, теперь можем приступать непосредственно к делу. Необходимые материалы:

профильная труба 6*8 см;
профильная труба 2,5*2,5 см (можно заменить на 3*3 см);
крепежные элементы для ступенек;
доска толщиной 3 см для проступей (можно брать сосну, но предпочтительней дуб, бук, ясень или клен).

Необходимые инструменты:

сварочный аппарат;
болгарка и круги для резки и шлифовки;
электродрель;
шуруповерт и различные сверла для металла и древесины;
лобзик;
струбцины.

Работать желательно на просторной, ровной площадке для правильного изготовления деталей при резке и сварке.

Инструкция по изготовлению пошагово:

Для соблюдения идеально точных параметров конструкции предварительно рабочую площадку можно разметить – нарисовать квадраты или прямоугольники, по которым будут выкладываться элементы лестницы.
Целую профильную трубу нужно разметить согласно чертежу, далее при помощи болкарки разрезать на составные элементы под углом 45 градусов. Разметку можно наносить карандашом и линейкой. Для обозначения угла можно использовать специальные шаблоны. Важно предварительно хорошо зафиксировать профиль, чтобы в процессе резки он не сдвинулся. Срез должен получиться максимально ровным и аккуратным.
Делали нужно совместить вместе, чтобы образовался угол 90 градусов. При наличии зазора одну из деталей можно незначительно подкорректировать.
Торцы деталей нужно зашлифовать болгаркой.
Когда все детали будут вырезаны, их нужно разложить на столе согласно разметке, зафиксировать струбцинами. Но это только предварительная фиксация – финальную можно проводить только после проверки всех элементов на перпендикулярность.
Далее необходимо сделать небольшую фиксацию элементов при помощи прихваток – сварных точек. Когда одна сторона будет готова, конструкцию нужно аккуратно перевернуть и точно так же пройтись прихваточными точками по другой стороне.
После этого всю конструкцию можно соединить сваркой окончательно.
Далее нежно еще раз проверить ровность элементом. Если все хорошо – можно делать финальное скрепление сплошным сварочным швом. Двигаться нужно от краев к середине. При скреплении одного элемента конструкцию нужно переворачивать и сразу же соединять этот элемент с другой стороны, чтобы не было деформаций.
Далее полученный каркас нужно зачистить и обработать шлифмашинкой. В результате должна получится гладкая, ровная поверхность.
Когда две части каркаса будут готовы (если вы делаете лестницу с двойным косоуром), их нужно приложить друг к другу и сверить на идентичность. Два элемента должны полностью совпадать.
Далее косоуры нужно обезжирить и покрыть краской для металлических поверхностей.

Процесс изготовления.

Благодаря геометрической форме профиля при изготовлении лестницы практически не останется отходов.

Крепить каркас можно по-разному. Чаще всего косоуры фиксируют к полу и межэтажным перекрытиям. Если же конструкция должна стоять у стены, то используют анкеры и дюбеля. Но такое крепление возможно только для прочных, надежных стен, а не внутренних стен с легкой обшивкой.

Для придания жесткости ступеням, а также скрепления косоуров между собой, после их установки приваривают перемычки из профиля 2,5*2,5 см. После окончания изготовления каркаса можно крепить ступени. Для этого сверлятся отверстия на верхней грани каркаса и в проступях. После этого переходят к завещающей части – установке ограждений.

Отделка лестницы.

Отделать котовую лестницу можно по-разному. К примеру, металлическую часть каркаса можно покрасить, выбрав нейтральный или контрастирующий со всем интерьером цвет. Также металлическую часть можно вовсе сделать закрытой, зашив все гипсокартоном.

Надеемся, наши фото с чертежами и расчетами помогли вам сориентироваться, как своими руками сделать лестницу из профильной трубы на второй этаж. Напомним, что это мероприятие требует навыков, наличия рабочего места и инструмента, потому для новичков задача может быть довольно сложной.

В этом видео вы можете увидеть процесс изготовления лестницы из профиля:
