Фермы металлические из профильной трубы - применение, расчёт, изготовление. Фермы из профильной трубы Фермы из профильной трубы чертеж 6 м

27.06.2020

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Расчет прочности опор и ферм;

Расчет сопротивления крыши ветровой нагрузке;

Расчет нагрузки на кровлю в виде снега;

Эскизы и общие чертежи металлического навеса арочной формы;

Чертежи основных элементов с их габаритами;

Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

Кровельные снеговые и ветровые нагрузки;

Сечение внецентренно сжатой колонны.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж

Применив профильную трубу для монтажа ферм, можно создавать конструкции, рассчитанные на высокие нагрузки. Легкие металлоконструкции подходят для возведения сооружений, обустройства каркасов под дымоходы, монтажа опор для кровли и козырьков. Вид и габариты ферм определяют в зависимости от специфики использования, будь то домашнее хозяйство или промышленная сфера. Важно грамотно выполнить расчет фермы из профильной трубы, иначе конструкция может не выдержать эксплуатационные нагрузки.

Навес из арочных ферм

Виды ферм

Металлические фермы из трубопроката отличаются трудоемкостью в монтаже, но они экономичнее и легче конструкций из сплошных балок. Профилированная труба, которую изготавливают из круглой путем горячей или холодной обработки, в поперечном разрезе имеет вид прямоугольника, квадрата, многогранника, овала, полуовала или плоскоовальную форму. Удобнее всего монтировать фермы из квадратных труб.

Ферма – это металлоконструкция, в состав которой входит верхний и нижний пояс, а также решетка между ними. К элементам решетки относятся :

стойка – располагается перпендикулярно к оси;
раскос (подкос) – устанавливается под наклоном к оси;
шпренгель (вспомогательный подкос).

Конструктивные элементы металлической фермы

Фермы в первую очередь предназначены для перекрытия пролетов. За счет ребер жесткости они не деформируются даже при использовании длинных конструкций на сооружениях с большими пролетами.

Изготовление металлических ферм производится на земле или в производственных условиях. Элементы из профильных труб обычно скрепляются между собой при помощи сварочного аппарата или клепок, могут использоваться косынки, парные материалы. Чтобы смонтировать каркас навеса, козырька, крыши капитальной постройки, готовые фермы поднимают и крепят к верхней обвязке согласно разметке.

Для перекрытия пролетов применяются различные варианты ферм из металла. Конструкция может быть :

односкатной;
двухскатной;
прямой;
арочной.

Треугольные фермы, изготовленные из профильной трубы, используются как стропила, в том числе для монтажа простого односкатного навеса. Металлоконструкции в виде арок пользуются популярностью благодаря эстетичности внешнего вида. Но арочные конструкции требуют максимально точных расчетов, поскольку нагрузка на профиль должна распределяться равномерно.

Треугольная ферма для односкатной конструкции

Особенности конструкций

Выбор конструкции ферм навесов из профильной трубы, козырьков, стропильных систем под кровлей зависит от расчетных эксплуатационных нагрузок. По количеству поясов различаются :

опоры, составные части которой формируют одну плоскость;
подвесные конструкции, в состав которых входит верхний и нижний пояс.

В строительстве можно использовать фермы с различным контуром :

с параллельным поясом (самый простой и экономичный вариант, собирается из идентичных элементов);
односкатные треугольные (каждый опорный узел характеризуется повышенной жесткостью, за счет чего конструкция выдерживает серьезные внешние нагрузки, материалоемкость ферм небольшая);
полигональные (выдерживают нагрузки от тяжелого настила, но сложны в монтаже);
трапецеидальные (схожи по характеристикам с полигональными фермами, но этот вариант более простой по конструкции);
двухскатные треугольные (применяются для устройства крыши с крутыми скатами, характеризуются большой материалоемкостью, при монтаже много отходов);
сегментные (подходят для сооружений со светопрозрачной кровлей из поликарбоната, монтаж усложнен из-за необходимости изготавливать дугообразные элементы с идеальной геометрией для равномерного распределения нагрузок).

Очертания поясов ферм

В соответствии с величиной угла наклона типовые фермы подразделяют на следующие виды :

Основы расчета

Перед тем как рассчитать ферму, необходимо подобрать подходящую конфигурацию крыши, учитывая габариты сооружения, оптимальное количество и угол наклона скатов. Также следует определить, какой контур поясов подойдет для выбранного варианта крыши – при этом принимаются во внимание все эксплуатационные нагрузки на кровлю, включая осадки, ветровую нагрузку, вес людей, производящих работы по обустройству и обслуживанию навеса из профильной трубы или кровли, монтажу и ремонту оборудования на крыше.

Чтобы выполнить расчет фермы из профильной трубы, необходимо определить длину и высоту металлоконструкции. Длина соответствует расстоянию, которое должна перекрывать конструкция, при этом высота зависит от запроектированного угла наклона ската и выбранного контура металлоконструкции.

Расчет навеса в итоге сводится к тому, чтобы определить оптимальные промежутки между узлами фермы. Для этого требуется рассчитать нагрузку на металлоконструкцию, выполнить расчет профильной трубы.

Неправильно рассчитанные каркасы кровли несут угрозу для жизни и здоровья людей, поскольку тонкие или недостаточно жесткие металлоконструкции могут не выдержать нагрузок и разрушиться. Поэтому рекомендуется доверить расчет металлической фермы профессионалам, знакомым со специализированными программами .

Если принято решение выполнить вычисления самостоятельно, необходимо воспользоваться справочными данными, в том числе о сопротивлении трубы на изгиб, руководствоваться СНиП. Правильно рассчитать конструкцию без соответствующих знаний сложно, поэтому рекомендуется найти пример расчета типовой фермы нужной конфигурации и подставить в формулу необходимые значения .

На этапе проектирования составляется чертеж фермы из профильной трубы. Подготовленные чертежи с указанием размеров всех элементов упростят и ускорят изготовление металлоконструкций.

Чертеж с размерами элементов

Рассчитываем ферму из стальной профильной трубы

Определяется размер пролета постройки, который требуется перекрыть, выбирается форма крыши и оптимальный угол наклона ската (или скатов).
Подбираются подходящие контуры поясов металлоконструкции с учетом назначения постройки, формы и размеров крыши, угла наклона, предполагаемых нагрузок.
Рассчитав приблизительные габариты фермы, следует определить, можно ли изготовить металлоконструкции в заводских условиях и доставить их на объект автотранспортом, или сварка ферм из профильной трубы будет выполнена непосредственно на стройплощадке по причине большой длины и высоты конструкций.
Далее требуется рассчитать габариты панелей, основываясь на показателях нагрузок при эксплуатации кровли – постоянных и периодических.
Чтобы определить оптимальную высоту конструкции в середине пролета (Н), используют следующие формулы, где L – длина фермы:
- для параллельных, полигональных и трапецеидальных поясов: Н=1/8×L, при этом уклон верхнего пояса доложен составлять приблизительно 1/8×L или 1/12×L;
- для металлоконструкций треугольной формы: Н=1/4×L либо Н=1/5×L.
Угол установки раскосов решетки составляет от 35° до 50°, рекомендуемое значение 45°.
На следующем этапе следует определить расстояние между узлами (обычно оно соответствует ширине панели). Если длина пролета превышает 36 метров, требуется вычисление строительного подъема – обратно погашаемого изгиба, который воздействует на металлоконструкцию при нагрузках.
На основании измерений и вычислений готовится схема, согласно которой будет вестись изготовление ферм из профильной трубы.

Изготовление конструкции из профильной трубы

Чтобы обеспечить необходимую точность расчетов, используйте строительный калькулятор – подходящую специальную программу. Так вы сможете сопоставить свои и программные расчеты для того, чтобы не допустить большого несоответствия в размерах!

Арочные конструкции: пример расчета

Чтобы сварить ферму для навеса в виде арки, применяя профильную трубу, необходимо правильно рассчитать конструкцию. Рассмотрим принципы расчета на примере предполагаемого сооружения с пролетом между опорными конструкциями (L) 6 метров, шагом между арками 1,05 метра, высотой фермы 1,5 метра – такая арочная ферма выглядит эстетично и способна выдержать высокие нагрузки. Длина стрелы нижнего уровня арочной фермы при этом составляет 1,3 метра (f), а радиус окружности в нижнем поясе будет равен 4,1 метра (r). Величина угла между радиусами: а=105.9776°.

Схема с размерами арочного навеса

Для нижнего пояса длину профиля (mн) рассчитывают по формуле:

mн = π×R×α/180 , где:

mн – длина профиля из нижнего пояса;

π – постоянная величина (3,14);

R – радиус окружности;

α – угол между радиусами.

В результате получаем:

mн = 3,14×4,1×106/180 = 7,58 м

Узлы конструкции располагают в участках нижнего пояса с шагом 55,1 см - допускается округлить значение до 55 см, чтобы упростить сборку конструкции, но увеличивать параметр не следует. Расстояния между крайними участками требуется рассчитать индивидуально.

Если длина пролета составляет менее 6 метров, вместо сварки сложных металлоконструкций можно воспользоваться одинарной или двойной балкой, выполнив сгиб металлического элемента под выбранным радиусом. В этом случае расчет арочных ферм не требуется, но важно правильно подобрать сечение материала, чтобы конструкция выдерживала нагрузки.

Профильная труба для монтажа ферм: требования к расчету

Чтобы готовые конструкции перекрытий, в первую очередь крупногабаритные, выдерживали проверку на прочность на протяжении всего срока эксплуатации, трубопрокат для изготовления ферм подбирается на основании:

СНиП 07-85 (взаимодействие снеговой нагрузки и веса элементов конструкций);
СНиП П-23-81 (о принципах работы со стальными профилированными трубами);
ГОСТ 30245 (соответствие сечения профильных труб и толщины стенок).

Данные из указанных источников позволят ознакомиться с видами профильных труб и выбрать оптимальный вариант с учетом конфигурации сечения и толщины стенок элементов, конструктивных особенностей фермы.

Навес для авто из трубопроката

Фермы рекомендуется изготавливать из трубопроката высокого качества, для арочных конструкций желательно выбрать легированную сталь. Чтобы металлоконструкции были устойчивы к коррозии, сплав должен включать большой процент углерода. Металлоконструкции из легированной стали не нуждаются в дополнительной защитной окраске.

Зная, как сделать решетчатую ферму, можно смонтировать надежный каркас под светопрозрачный навес или кровлю. При этом важно учитывать ряд нюансов.

Самые прочные конструкции монтируются из металлопрофиля с сечением в виде квадрата или прямоугольника за счет наличия двух ребер жесткости.
Основные компоненты металлоконструкции крепятся между собой с использованием спаренных уголков и прихваток.
При стыковке деталей каркаса в верхнем поясе требуется использовать двутавровые разносторонние уголки, при этом соединять следует по меньшей стороне.
Сопряжение частей нижнего пояса крепят с установкой равносторонних уголков.
Стыкуя основные части металлоконструкций большой длины, применяют накладные пластины.

Важно представлять, как сварить ферму из профильной трубы, если металлоконструкцию требуется собрать непосредственно на строительной площадке. Если нет навыков ведения сварочных работ, рекомендуется пригласить сварщика с профессиональным оборудованием.

Сварка элементов фермы

Стойки металлоконструкции монтируют под прямым углом, раскосы – под наклоном в 45°. На первом этапе нарезаем из профильной трубы элементы в соответствии с размерами, указанными на чертеже. Собираем на земле основную конструкцию, проверяем ее геометрию. Затем варим собранный каркас, используя уголки и накладные пластины, где они требуются.

Обязательно проверяем прочность каждого сварного шва . От их качества и точности расположения элементов зависит прочность и надежность сваренных металлоконструкции, их несущая способность. Готовые фермы поднимают наверх и крепят к обвязке, соблюдая шаг установки согласно проекту.

Металлические конструкции, состоящие из решетчатых стержней и профильной трубы, называют фермами. Для производства применяется парный материал, соединяемый специальными косынками. Для сборки такой конструкции в основном используют сварку, но иногда применяют клепки.

Ферма помогает перекрыть любой пролет. Длина не имеет большого значения. Но, чтобы правильно выполнить такой монтаж, требуется грамотный расчет. Если сварочные работы будут выполнены качественно, а план сделан без ошибок, останется только доставить наверх трубные сборки. Затем установить их согласно верхней обвязке, строго по разметке.

Навесы могут изготавливаться из самых разных материалов:

Дерево;
Бетона;
Алюминия;
Пластмассы.

Однако в большинстве случаев каркас фермы изготавливается из специальной профильной трубы. Эта полая конструкция отличается от других высокой прочностью и одновременной легкостью. Сечение такой трубы может быть:

Прямоугольником;
Квадратом;
Овалом;
Многогранником.

Для сварки фермы чаще всего пользуются прямоугольным или квадратным сечением. Такой профиль менее трудоемок при обработке.

Предельные нагрузки, которые может выдержать труба, зависят от нескольких факторов:

Толщины стенки;
Вида стали;
Способ изготовления.

Профильные металлические трубы изготавливают, из специальной конструкционной стали (1-3пс/сп, 1-2пс(сп)). Иногда, когда возникают определенные обстоятельства, пользуются оцинкованной сталью или низколегированными сплавами.

Трубы с небольшим сечением выпускаются длинной 6 метров. Длина больших сечений достигает 12 метров. Диаметр трубы могут быть самыми разными. Минимальными считаются:

10х10х1 мм;
15х15х1,5 мм.

Чем толще стенка, тем выше прочность профиля. К примеру, изделия с очень большими размерами (300x300x12 мм) в основном применяются для строительства промышленных зданий.

Размеры деталей каркаса

Малогабаритные навесы, ширина которых меньше 4.5 метров, изготавливаются из профильной трубы с размерами 40x20x2 мм.

При ширине около 5,5 м, мастера советуют устанавливать трубу, сечением 40x40x2 мм.

Если длина навеса имеет большие размеры, рекомендуется воспользоваться трубами:

40x40x3 мм;
60x30x2 мм.

На что нужно обратить внимание при расчете

Прежде чем начать рассчитывать сечение трубы, необходимо определить оптимальный вид крыши. На выбор влияют ее габариты, угол наклона кровли и контура поясов.

Эти вышеперечисленные составляющие находятся в зависимости от нескольких условий:

Функционал здания;
Из какого материала изготовлены перекрытия;
Угол скоса крыши.

Затем определяются габариты трубы. В зависимости от угла наклона подбирается длина. На определение высоты влияет марка материала, из которого будет сделано перекрытие.

Габариты трубы зависят также от способа транспортировки и общего веса всей металлоконструкции.

В том случае, когда расчет фермы из профильной трубы определил, что длина будет превышать 36 метров, необходимо дополнительно рассчитать строительный подъем.

Затем определяются габариты панелей. Все подсчеты опираются на значение нагрузки, которую обязана выдержать конструкция. Для кровли треугольного типа, скос должен достигать 45 градусов.

Завершает расчет определение точного расстояния между элементами металлоконструкции из профильной трубы.

Все точно распланировать в цифрах достаточно трудно, не имея специальных знаний. Поэтому лучше обратиться к профессионалам, которые проведут его на компьютере. Они всегда гарантируют высокое качество своих услуг.

Прежде чем приступить к строительству, стоит вновь проверить все расчеты, учитывая максимальную нагрузку, которое может испытать строение.

Кроме сделанных расчетов, качество монтажа зависит от правильности и точности плановых чертежей.

Бесплатные программы для расчета

Сайт http://rama.sopromat.org/2009/?gmini=off предлагает провести расчет фермы с помощью онлайн программы, методом конечных элементов. Таким калькулятором могут пользоваться студенты и инженеры. Программа имеет понятный интерфейс, который поможет быстро выполнить нужные действия. Расчет можно сделать также частично бесплатной программой на сайте http://sopromatguru.ru/raschet-balki.php

В какой последовательности выполняются работы

Чтобы собрать каркас, необходимо воспользоваться услугами опытного сварщика. Сборка фермы считается очень ответственным делом. Необходимо уметь грамотно варить и понимать технологию сварки фермы.

Очень важно точно знать, какие узлы лучше собрать внизу, а затем поднять и закрепить на опоры. Чтобы работать с тяжелой конструкцией, придется воспользоваться специальной техникой.

Сначала размечается участок;
Монтируются закладные детали;
Выполняется монтаж вертикальных опор.

Довольно часто металлические трубы опускают в траншею, затем заливают бетоном. Отвесом проводится проверка вертикальности монтажа. Чтобы контролировать параллельность, между последними стойками натягивают шнур. Все остальные выставляются согласно полученной линии.

Сваркой, к опорам приваривают продольные трубы.

Детали фермы свариваются на земле. Пояса конструкции соединяются перемычками и специальными раскосами. Затем готовые блоки поднимаются на определенную высоту. Они привариваются к проложенным трубам, в местах установки вертикальных опор.

Продольные перемычки ввариваются между фермами непосредственно по скату, чтобы можно было зафиксировать кровельный материал. В перемычках заранее делаются крепежные отверстия.

Соединительные участки хорошо зачищаются. Особенно это касается верхней части каркаса, на который затем будет накладываться кровля. Затем проводится обработка поверхности профилей. Выполняется:

Очистка;
Обезжиривание;
Грунтовка;
Окраска.

Входная дверь и козырек

Чтобы рассчитать габариты консольного козырька, необходимо учесть размер крыльца. Согласно установленным нормативам, размер верхней площадки обязательно должен превышать ширину двери (1,5 раза). При ширине полотна 900 мм, получается: 900 х 1,5 = 1350 мм. Такой должна быть глубина крыши, расположенной над входом. При этом ширина навеса должна превышать ширины ступеней на 300 миллиметров с двух сторон.

Консольные навесы чаще всего устанавливаются по всей площади крыльца. Они должны закрывать ступени. Число ступеней влияет на размер глубины крыши. Средняя величина определяется согласно установленным нормам СНиП: 250-320 мм. К этому размеру добавляется величина верхней площадки. Причем ширина навеса имеет регламентированное значение. Берется ширина ступеней в пределах (800-1200 миллиметров), к нему с двух противоположных сторон прибавляется 300 мм.

Рассчитываем размеры:

Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Как рассчитываются веранды

Обычно такие строения находятся вдоль стены здания. Для них остаются актуальными несколько видов конструкций:

Балочно-опорные;
Консольные.

Самая маленькая глубина равняется 1200 мм. Идеальной считается 2000 мм. Такое расстояние соответствует месту расположения опорного столба.

Расчет крыши согласно перпендикуляру будет иметь вид 2000+300 мм. Однако плоская кровля больше подходит для тех областей, где количество осадков имеет минимальное значение.

Если угол уклона = 30 о. прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60 о. Возьмем 2 катет за Х, он лежит напротив угла в 30 о. и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х) 2 = 2300 2 + Х 2

4*Х 2 - Х 2 = 5290000

Х 2 (4-1) = 5290000

3*Х 2 = 5290000

Х 2 = 5290000. 3

Х 2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С 2 = 1327 2 + 2300 2 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30 о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Беседки

Обычно такой навес делается в глубине приусадебного участка. Эти конструкции устанавливают на фундамент, который может быть:

Свайным;
Столбчатым;
Ленточным;
Плиточным.

На выбор типа фундамента влияют размеры строения, а также характер почвы. Эти значения должны быть обязательно показаны на чертеже. Установленная беседка может иметь несколько размеров:

3х4 метра;
4х4 метра;
4х6 метров.

Для самостоятельного расчета такой конструкции, для проектирования чертежа, требуется учитывать несколько параметров.

Чтобы одному человеку было комфортно отдыхать, требуется 1,6-2 кв. метра площади пола.

При установке мангала прямо под навесом, зона отдыха должна быть отделена от него свободной площадкой. Ее ширина составляет 1000-1500 мм.

Ширина удобного сиденья — 400-450 мм.

Габарит стола 800х1200. Расчет ведется на одного человека (600 -800 мм). Для большого количества людей, размер может достигать 1200х2400 мм.

Расчёт металлоконструкций стал камнем преткновения для многих строителей. На примере простейших ферм для уличного навеса мы расскажем, как правильно рассчитать нагрузки, а также поделимся простыми способами самостоятельной сборки без использования дорогостоящего оборудования.

Общая методология расчёта

Фермы применяют там, где использовать цельную несущую балку нецелесообразно. Эти конструкции отличаются меньшей пространственной плотностью, при этом сохраняют устойчивость воспринимать воздействия без деформаций благодаря правильному расположению деталей.

Конструкционно ферма состоит из внешнего пояса и заполняющих элементов. Суть работы такой решётки довольно проста: поскольку каждый горизонтальный (условно) элемент не может выдержать полную нагрузку ввиду недостаточно большого сечения, два элемента располагаются на оси главного воздействия (силы тяжести) таким образом, чтобы расстояние между ними обеспечивало достаточно большое сечение поперечного среза всей конструкции. Ещё проще можно объяснить так: с точки зрения восприятия нагрузок ферму рассматривают так, будто она выполнена из цельного материала, при этом заполнение обеспечивает достаточную прочность, исходя лишь из расчётного приложенного веса.

Конструкция фермы из профильной трубы: 1 — нижний пояс; 2 — раскосы; 3 — стойки; 4 — боковой пояс; 5 — верхний пояс

Такой подход крайне прост и зачастую его с лихвой хватает для сооружения простых металлоконструкций, однако материалоёмкость при грубом расчёте получается крайне высокой. Более подробное рассмотрение действующих воздействий помогает снизить расход металла в 2 и более раз, такой подход и будет наиболее полезным для нашей задачи — сконструировать лёгкую и достаточно жёсткую ферму, а потом собрать её.

Основные профили ферм для навеса: 1 — трапециевидный; 2 — с параллельными поясами; 3 — треугольный; 4 — арочный

Начать следует с определения общей конфигурации фермы. Обычно она имеет треугольный или трапециевидный профиль. Нижний элемент пояса располагают преимущественно горизонтально, верхний — под наклоном, обеспечивающим правильный уклон кровельной системы . Сечение и прочность элементов пояса при этом следует выбирать близкими к таким, чтобы конструкция могла поддерживать свой собственный вес при имеющейся системе опоры. Далее производится добавление вертикальных перемычек и косых связей в произвольном количестве. Конструкцию нужно отобразить на эскизе для визуализации механики взаимодействия, указав реальные размеры всех элементов. Далее в дело вступает её величество Физика.

Определение сочетанных воздействий и реакции опоры

Из раздела статики школьного курса механики мы возьмём два ключевых уравнения: равновесия сил и моментов. Их мы будем применять, чтобы вычислить реакцию опор, на которые положена балка. Для простоты вычислений опоры будем считать шарнирными, то есть не имеющими жёстких связей (заделки) в точке касания с балкой.

Пример металлической фермы: 1 — ферма; 2 — балки обрешётки; 3 — кровельное покрытие

На эскизе нужно предварительно отметить шаг обрешётки системы кровли, ведь именно в этих местах должны находиться точки сосредоточения приложенной нагрузки. Обычно именно в точках приложения нагрузки и размещаются узлы схождения раскосов, так проще выполнить расчёт нагрузки. Зная общий вес кровли и число ферм в навесе, нетрудно вычислить нагрузку на одну ферму, а фактор равномерности покрытия определит, равны ли будут приложенные силы в точках сосредоточения, или же они будут отличаться. Последнее, к слову, возможно, если в определённой части навеса один материал покрытия сменяется другим, имеется проходной трап или, например, зона с неравномерно распределённой снеговой нагрузкой. Также воздействие на разные точки фермы будет неравномерным, если её верхняя балка имеет скругление, в этом случае точки приложения силы нужно соединить отрезками и рассматривать дугу как ломанную линию.

Когда все действующие усилия проставлены на эскизе фермы, приступаем к вычислению реакции опоры. Относительно каждой из них ферму можно представить не иначе как рычаг с соответствующей суммой воздействий на него. Чтобы вычислить момент силы в точке опоры, нужно умножить нагрузку на каждую точку в килограммах на длину плеча приложения этой нагрузки в метрах. Первое уравнение гласит, что сумма воздействий в каждой точке и равняется реакции опоры:

200 · 1,5 + 200 · 3 + 200 · 4,5 + 100 · 6 = R 2 · 6 — уравнение равновесия моментов относительно узла а , где 6 м — длина плеча)
R 2 = (200 · 1,5 + 200 · 3 + 200 · 4,5 + 100 · 6) / 6 = 400 кг

Второе уравнение определяет равновесность: сумма реакций двух опор будет в точности равна приложенному весу, то есть зная реакцию одной опоры, можно легко найти значение для другой:

R 1 + R 2 = 100 + 200 + 200 + 200 + 100
R1 = 800 - 400 = 400 кг

Но не ошибитесь: здесь также действует правило рычага, поэтому если ферма имеет существенный вынос за одну из опор, то и нагрузка в этом месте будет выше пропорционально разнице расстояний от центра масс до опор.

Дифференциальный расчёт усилий

Переходим от общего к частному: теперь необходимо установить количественное значение усилий, действующих на каждый элемент фермы. Для этого перечисляем каждый отрезок пояса и заполняющие вставки списком, затем каждый из них рассматриваем как сбалансированную плоскую систему.

Для удобства вычислений каждый соединительный узел фермы можно представить в виде векторной диаграммы, где векторы воздействий пролегают по продольным осям элементов. Всё, что нужно для вычислений — знать длину сходящихся в узле отрезков и углы между ними.

Начинать нужно с того узла, для которого в ходе вычисления реакции опоры было установлено максимально возможное число известных величин. Начнём с крайнего вертикального элемента: уравнение равновесия для него гласит, что сумма векторов сходящихся нагрузок равна нулю, соответственно, противодействие силе тяжести, действующей по вертикальной оси, эквивалентно реакции опоры, равной по величине, но противоположной по знаку. Отметим, что полученное значение — лишь часть общей реакции опоры, действующая для данного узла, остальная нагрузка придётся на горизонтальные части пояса.

Узел b

-100 + S 1 = 0
S 1 = 100 кг

Далее перейдём к крайнему нижнему угловому узлу, в котором сходятся вертикальный и горизонтальный сегменты пояса, а также наклонный раскос. Сила, действующая на вертикальный отрезок, вычислена в предыдущем пункте — это давящий вес и реакция опоры. Сила, действующая на наклонный элемент, вычисляется по проекции оси этого элемента на вертикальную ось: из реакции опоры вычитаем действие силы тяжести, затем «чистый» результат делим на sin угла, под которым раскос наклонён к горизонтали. Нагрузка на горизонтальный элемент находится также путём проекции, но уже на горизонтальную ось. Только что полученную нагрузку на наклонный элемент мы умножаем на cos угла наклона раскоса и получаем значение воздействия на крайний горизонтальный сегмент пояса.

Узел a

-100 + 400 - sin(33,69) · S 3 = 0 — уравнение равновесия на ось у
S 3 = 300 / sin(33,69) = 540,83 кг — стержень 3 сжат
-S 3 · cos(33,69) + S 4 = 0 — уравнение равновесия на ось х
S 4 = 540,83 · cos(33,69) = 450 кг — стержень 4 растянут

Таким образом, последовательно переходя от узла к узлу, необходимо вычислить действующие в каждом из них силы. Обратите внимание, что встречно направленные векторы воздействий сжимают стержень и наоборот — растягивают его, если направлены противоположно друг от друга.

Определение сечения элементов

Когда для фермы известны все действующие нагрузки, пора определяться с сечением элементов. Оно не обязательно должно быть равным для всех деталей: пояс традиционно выполняют из проката более крупного сечения, чем детали заполнения. Так обеспечивается запас надёжности конструкции.

где: F тр — площадь поперечного сечения растянутой детали; N — усилие от расчётных нагрузок; R y γ с

Если с разрывающими нагрузками для стальных деталей всё относительно просто, то расчёт сжатых стержней производится не на прочность, а на устойчивость, так как итоговый результат количественно меньше и, соответственно, считается критическим значением. Рассчитать можно на онлайн-калькуляторе, а можно и вручную, предварительно определив коэффициент приведения длины, определяющий, на какой части общей протяжённости стержень способен изгибаться. Этот коэффициент зависит от метода крепления краёв стержня: для торцевой сварки это единица, а при наличии «идеально» жёстких косынок может приближаться к 0,5.

где: F тр — площадь поперечного сечения сжатой детали; N — усилие от расчётных нагрузок; φ — коэффициент продольного изгиба сжатых элементов (определяется по таблице); R y — расчётное сопротивление материала; γ с — коэффициент условий работы.

Также нужно знать минимальный радиус инерции, определяемый как квадратный корень из частного от деления осевого момента инерции на площадь сечения. Осевой момент определяется формой и симметрией сечения, лучше взять это значение из таблицы.

где: i x — радиус инерции сечения; J x — осевой момент инерции; F тр — площадь сечения.

Таким образом, если разделить длину (с учётом коэффициента приведения) на минимальный радиус инерции, можно получить количественное значение гибкости. Для устойчивого стержня соблюдается условие, что частное от деления нагрузки на площадь поперечного сечения не должно быть меньше произведения допустимой сжимающей нагрузки на коэффициент продольного изгиба, который определяется значением гибкости конкретного стержня и материалом его изготовления.

где: l x — расчётная длина в плоскости фермы; i x — минимальный радиус инерции сечения по оси x; l y — расчётная длина из плоскости фермы; i y — минимальный радиус инерции сечения по оси y.

Обратите внимание, что именно в расчёте сжатого стержня на устойчивость отображена вся суть работы фермы. При недостаточном сечении элемента, не позволяющем обеспечить его устойчивость, мы вправе добавить более тонкие связи, изменив систему крепления. Это усложняет конфигурацию фермы, но позволяет добиться большей устойчивости при меньшем весе.

Изготовление деталей для фермы

Точность сборки фермы крайне важна, ведь все расчёты мы проводили методом векторных диаграмм, а вектор, как известно, может быть только абсолютно прямым. Поэтому малейшие напряжения, возникающие вследствие искривлений из-за неправильной подгонки элементов, сделают ферму крайне неустойчивой.

Сначала нужно определиться с размерами деталей внешнего пояса. Если с нижней балкой всё достаточно просто, то для нахождения длины верхней можно воспользоваться либо теоремой Пифагора, либо тригонометрическим соотношением сторон и углов. Последнее предпочтительно при работе с такими материалами, как угловая сталь и профильная труба. Если угол ската фермы известен, его можно вносить как поправку при подрезке краёв деталей. Прямые углы пояса соединяются подрезкой под 45°, наклонные — путём добавления к 45° угла наклона с одной стороны стыка и вычитанием его же с другой.

Детали заполнения вырезают по аналогии с элементами пояса. Основная загвоздка в том, что ферма — изделие строго унифицированное, а потому для её изготовления потребуется точная деталировка. Как и при расчёте воздействий, каждый элемент нужно рассматривать индивидуально, определяя углы схождения и, соответственно, углы подреза краёв.

Довольно часто фермы изготавливают радиусными. Такие конструкции имеют более сложную методику расчёта, но большую конструкционную прочность, обусловленную более равномерным восприятием нагрузок. Изготавливать скругленными элементы заполнения смысла нет, а вот для деталей пояса это вполне применимо. Обычно арочные фермы состоят из нескольких сегментов, которые соединяются в местах схождения заполняющих раскосов, что нужно учитывать при проектировании.

Сборка на метизах или сваривание?

В заключение было бы неплохо обозначить практическую разницу между способами сборки фермы свариванием и с помощью разъёмных соединений. Начать следует с того, что сверление в теле элемента отверстий под болты или заклёпки практически не влияет на его гибкость, а потому на практике не учитывается.

Когда речь зашла о способе скрепления элементов фермы, мы установили, что при наличии косынок длина участка стержня, способного изгибаться, существенно сокращается, за счёт чего можно уменьшить его сечение. В этом преимущество сборки фермы на косынках, которые крепятся сбоку к элементам фермы. В таком случае особой разницы в методе сборки нет: длины сварочных швов будет с гарантией достаточно, чтобы выдержать сосредоточенные напряжения в узлах.

Если же сборка фермы производится стыкованием элементов без косынок, здесь нужны особые навыки. Прочность всей фермы определяется наименее прочным её узлом, а потому брак в сваривании хотя бы одного из элементов может привести к разрушению всей конструкции. При недостаточном навыке ведения сварочных работ рекомендуется провести сборку на болтах или заклёпках с использованием хомутов, угловых кронштейнов или накладных пластин. При этом крепление каждого элемента к узлу должно осуществляться не менее чем в двух точках.

При необходимости в сооружении навеса используют профильные трубы. Фермы из профильной трубы - долговечная, прочная и экономичная конструкция, которая позволяет перекрыть любой пролет. Как соорудить фермы из профильной трубы рассмотрим далее.

Особенности конструкции фермы из профильной трубы

Фермы из профильной трубы сооружают из металлического профиля, который изготавливают прокатывая и обрабатывая металл с помощью специальных станков, в зависимости от типа сечения профильные трубы разделяют на:

профиль овального сечения,
прямоугольного сечения,
квадратного сечения.

Для производства профильных труб используется высококачественная сталь. Первоначальная форма профильной трубы - круглая. Но, после прохождения обработки горячим или холодным способом, труба деформируется в нужную форму. Профильные трубы бывают разных размеров, минимальное сечение 15х15 мм, а максимальное 45х5 см. Толщина стенки трубы 1,12 мм, а длина - 612 см.

Размер пролета, в котором устанавливается ферма влияет на нагрузку и экономичность расхода материалов.

Фермы плоского типа требуют закрепления, а фермы пространственного типа - выступают в качестве жесткой конструкции, которая способна выдержать любые нагрузки.

Основные составляющие фермы:

пояса - выступают в качестве контура,
стойки,
раскосы,
опорный раскос.

Для изготовления фермы необходимо наличие соединителей в качестве которых выступает парный материал, косынки, клепки и сварка.

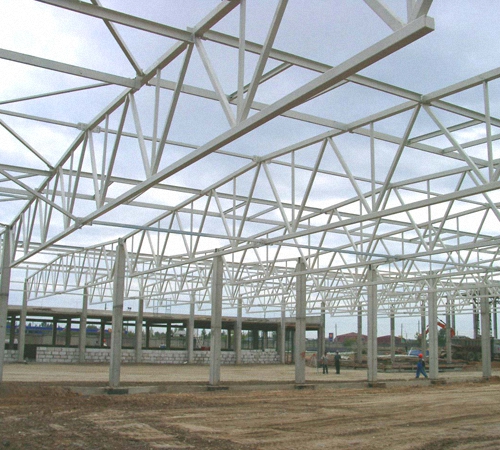

Фермы из профильной трубы фото

Достоинства использования фермы из профильной трубы

высокая прочность обеспечивает длительность эксплуатации;
использование профиля позволяет соорудить самые сложные конструкции, прилагая минимум затрат;
доступная стоимость;
вес конструкции ферм небольшой, так как трубы внутри пустые;
ферма из профильной трубы устойчива к деформациям, механическим ударам или другим повреждениям;
антикоррозийность - такая конструкция устойчива к влаге, и металлические трубы со временем не ржавеют;
возможность дальнейшей отделки с помощью полимерных красок, которые придадут ферме красивый внешний вид.

Сфера использования ферм из профильной трубы

Фермы из профильной трубы используют для сооружения металлических каркасов, которые в будущем станут навесами или постройками.

Отлично справляется ферма из профильной трубы с ролью навеса для машины, при отсутствии гаража.

Чтобы защитить открытые площадки от солнца, также сооружают фермы из профильной трубы.

Используют фермы для строительства мостов или перекрытия промышленного или частного здания.

Дополнительное фермы из профильной трубы используют:

на объектах связи,
линиях электроснабжения,
транспортных дорогах,
в сооружении мостов, заводов, спортивных комплексов или сцен.

Виды ферм из профильной трубы

Фермы из профильной трубы разделяют на два вида. Один вид фермы представляет сооружение, в котором все элементы соединяются в одной плоскости.

Другой вид подразумевает ферму с изготовлением висячей конструкции, которая включает верхний и нижний пояс.

Выбор конструкции зависит от таких факторов:

уклон конструкции,

место размещения перекрытий,

протяженность пролета.

В зависимости от угла уклона выделяют такие фермы:

1. Ферма с углом уклона от 22° до 30°. При наличии данных об угле уклона крыши, при сооружении небольшого шиферного перекрытия, наилучшим вариантом будет использование треугольных ферм из профильной трубы. Для вычисления высоты фермы следует длину пролета разделить на пять. Преимуществом такой конструкции является легкий вес. Если протяженность пролета большая и превышает четырнадцать метров, следует выбрать конструкцию, в которой раскосы располагаются сверху вниз. На верхней части фермы изготавливают панель, длина которой составляет от 150 до 250 см. Такая конструкция состоит из двух поясов с четным количеством панелей. При изготовлении промышленных ферм из профильной трубы, длина которых больше двадцати метров, их монтируют с помощью подстропильного металлического сооружения. Такие конструкции связывают опорные колонны. Ферма Полонсо представляет собой конструкцию, которая состоит из двух треугольных ферм, соединенных затяжкой. Такая ферма позволяет предотвратить наличие длинных раскосов в середине конструкции, и облегчают общий вес конструкции. В верхней части таких ферм располагается большое количество панелей, длина которых составляет более 2,5 м. При закреплении потолка на ферме, затяжки фиксируют в верхнем узле пояса.

2. В случае уклона кровли под углом от 15 до 22° высоту фермы рассчитывают путем разделения длины пролета на семь. Длина такой фермы не превышает двадцать метров, при большей длине лучше использовать ферму Полонсо. Чтобы увеличить высоту конструкции следует изготавливать нижний пояс ломанным.

3. При минимальном наклоне крыши, который не превышает 15 градусов устанавливают фермы в виде трапеции. Высота такой фермы рассчитывается путем разделения длины пролета на число от семи до девяти, в зависимости от точного значения уклона. Если ферму не устанавливают непосредственно на потолок, тогда в качестве раскосов используют решетку треугольной формы.

В соответствии с формой фермы из профильной трубы разделяют на:

односкатные фермы из профильной трубы,
двухскатные фермы из профильной трубы,
прямые фермы из профильной трубы,
арочные фермы из профильной трубы.

В зависимости от очертания пояса фермы разделяют на:

1. Фермы с устройством параллельного пояса отличаются такими преимуществами:

легкость монтажа из-за большого количества одинаковых деталей,
длина стержней, используемых при устройстве решетки и пояса одинакова,
наличие минимального количества стыков,
полная унификация конструкции,
использование при наличии мягкой кровли.

2. Односкатные фермы из профильной трубы имеют такие преимущества:

устройство жестких узлов,
отсутствие длинных стержней в середине фермы,
сложность, но в то же время экономичность конструкции.

3. Фермы поригонального типа отличаются особенностями:

используют для устройства строений, которые имеют большой вес,
обеспечивают экономичность использования профиля,
устройство поригональной фермы достаточно сложное и трудоемкое.

4. Фермы треугольной формы отличаются простотой изготовления и используются для крыш с крутым уклоном. Недостатки:

сложность в устройстве опорных узлов,
большой расход профиля.

В зависимости от обустройства решетки в фермах разделяют на

решетки треугольной формы, чаще всего используют в фермах с параллельными полюсами, иногда в фермах трапециевидной или треугольной форм,
решетки раскосного типа отличаются трудоемкостью исполнения и большим расходом материала,
индивидуальные решетки изготавливают исходя из размеров и особенностей фермы.

Фермы из профильной трубы: расчет конструкции

1. Перед проведением расчетов, по изготовлению ферм из профильной трубы, следует определиться со схемой, в которой указывают зависимость длины фермы от угла наклоны крыши.

2. При выборе схемы следует определиться с контурами поясов фермы. Данная деталь зависит от функций конструкции, типа кровельных материалов и угла наклона.

3. Следующий этап предполагает выбор размера фермы. При расчете длины фермы следует учесть угол наклона, а высота зависит от типа перекрытия, возможной транспортировки фермы и общего веса конструкции.

4. В случае, если длина фермы превышает 36 м, необходимо рассчитать строительный подъем.

5. Определите размеры панелей. Расчет следует проводить исходя из нагрузки, которую должна выдержать ферма. При конструировании треугольной фермы, угол наклона составляет сорок пять градусов.

6. Завершающий этап - определение междоузельного расстояния.

для расчета фермы из профильной трубы воспользуйтесь услугами специалистом или специальными компьютерными программами;
проверьте правильность расчетов несколько раз;
для расчета и изготовления фермы из профильной трубы чертеж - обязательный и необходимый компонент;
обязательно учитывайте максимальную нагрузку на конструкцию фермы.

Изготовление фермы из профильной трубы

Чтобы собрать или скрепить элементы следует использовать прихватки или спаренные уголки.

При конструировании верхнего пояса используйте два тавровых уголка с разной длиной сторон. Стыкуйте уголки между собой меньшими сторонами.

Чтобы соединить нижний пояс используйте уголки с ровными сторонами.

При изготовлении большой и длинной фермы, в качестве соединителей выступают накладные пластины. Для равномерного распределения нагрузки применяют швеллеры парного типа.

Раскосы устанавливайте под углом сорок пять градусов, а стойки - под прямым углом. Чтобы изготовить такую конструкцию, используйте тавровые или крестообразные уголки с ровными сторонами, скрепленные пластинами.

Для изготовления целостных сварных систем применяют тавры.

После окончания сборки конструкции с помощью прихваток, приступают к проведению сварочных работ. Сварка производится вручную или автоматически. После проведения сварки следует зачистить каждый шов.

Завершающий этап включает обработку системы специальными антикоррозийными растворами и краской.

1. Чтобы облегчить конструкцию фермы, с минимальным уклоном крыши, используйте дополнительные решетки.

2. Чтобы снизить массу конструкции фермы, с уклоном кровли от 15 до 22 градусов, устройте нижний пояс ломанным.

3. При устройстве длинной фермы устанавливайте только четное количество панелей.

4. Если длина фермы превышает 20 метров, используйте устройство фермы Полонсо.

5. Размер и сечение профиля для фермы зависит от ширины и уклона навеса.

6. Расстояние между двумя фермами не должно превышать 175 см.
