Деревянный потайной засов на дверь своими руками. Делаем доводчик двери своими руками: способы и материалы

Мы так привыкли в цивилизации, что всё покупаем готовое в магазине или на рынке. Однако, что касается замков, то они выпускаются все похожие друг на друга. Несколько моделей с различными видами ключей не создают нам надёжности и безопасности, при закрытии ворот или дверей.

Кроме того весь интернет кишит вариантами, как покупные замки можно открыть или сломать в несколько секунд. Поэтому иногда преступника останавливает лишь статья за воровство со взломом.

Совсем другое дело самодельные запоры и замки, которые не возможно открыть, не зная конструкции. Поэтому злоумышленник даже не догадывается, каким образом запорный механизм фиксирует дверь или ворота и в результате отказываются от взлома, дабы есть помещения с более лёгкими типичными замками. Поэтому самодельные конструкции и являются настоящими, надёжными запорными механизмами, которые даже не пытаются открыть воры.

Самый простейший замок делается в виде запора, скользящего на двух направляющих. Для его передвижения, а следовательно запирания и отпирания, по длине и по середине запора просверливаются отверстия. Сам запор можно изготовить не из железа, но лучше из текстолита, дуба, клёна или другой древесины, так как зимой такой засов не будет покрываться инеем, а затем заклинивать, как железный.

Отверстие для ключа в виде согнутой толстого стержня, следует делать под запором, чтобы при передвижении запора с вставленным ключом, запор немного приподнимался, увеличивая длину хода запора. Соответственно запор должен легко передвигаться, имея зазоры. Сверху над запором должна стоять защитная планка, предотвращающая применение опирающих приспособлений.

Ключ может быть сплошной с правильно подобранными изгибами и входить снаружи через эллипсное отверстие или раскладывающийся, после того как он выходит из отверстия внутри помещения. Секрет такого замка кроется в размере длинны рычага ключа, естественно ключ должен храниться так чтобы размер не был кем то скопирован.

Здравствуйте, мастер! Как можно сконструировать на даче хитрый замок внутренний, для гаража? Если несложно можно пару советов?

Роман, Москва.

Привет, Роман из Москвы!

Знаете, главное не перехитрить самого себя. Среди нашей шабашной среды ходит байка о том, как некий мужик в своем гараже подвесил кувалду, которая, если не знать об этом, при вскрытии должна угодить взломщику в лоб. Естественно, мужик однажды по пьяни забыл об этом, со всеми вытекающими.

Против лома нет приема, кроме как другого лома. Все можно вскрыть, другое дело, что на это порой надо много времени, а ворье не всегда этим временем располагает.

На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.

Считаю наиболее эффективными несколько способов от взломщиков.

Первый. Когда за обычными гаражными воротами устанавливаются еще две воротные створки из арматуры (обычная решетка). И простой висячий замок. Но он навешивается не по внешней стороне, а изнутри. И прикрывается снаружи приваренной пластиной. То есть его увидеть невозможно, даже если вскрыты наружные ворота. И открывать приходится, просунув руки за пластины, на ощупь.

Мы такое делали и всегда хохотали, когда взломщики, вскрыв первые створки ворот, не знали, что делать дальше. Тем более, что через решетку уже были видны все гаражные вещи.

Но такое не всегда бывает по ряду причин осуществимо.

Второй вариант. Обычный реечный замок (с пластинчатым! а не круглым ключом). А на одну воротную створку изнутри крепится лист резины толщиной около сантиметра (размером примерно 10/10 сантиметров). С помощью пары-тройки болтов. Смысл состоит в том, что порой, не вскрыв замок, нехорошие люди отгибают металл ворот и пытаются перепилить язычки замка ножовочным полотном. Полотно упирается в резину и не может пилить. В моем гараже однажды сбили наружный висячий замок, отогнули обшивку и начали пытаться пилить верхний язычок . Но потом плюнули и закончили.

Третий вариант. Когда наружный обычный висячий замок прикрывается приваренным коробом так, что он почти не виден. Этим достигается то, что сбить или спилить замок можно лишь после срезки короба. А это несколько затруднительно при отсутствии доступа к источникам электрического тока, даже при наличии болгарки.

Про системы видеонаблюдения не говорю, но у одного знакомого клиента на недоступной высоте был установлен муляж видеокамеры. Говорит, что помогает.

Кроме того можно использовать обычную рейку внутри гаража, типа задвижки, которая свободно перемещается внутри поддерживающих скоб и при одном положении она закрыта, при другом открыта. Для открывания используется ключ в виде штыря, на конце которого, на оси висит пластинка. Хозяин сначала тренируется на открытой двери и при необходимости подтачивает и подгоняет ключ для свободного открывания. Что достигается просовыванием ключа на определенную глубину в сделанное в металле двери (ворот) отверстие, до сделанной на ключе отметки.

Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.

Одному клиенту мы навесили изнутри гаража изготовленный по заказу закаленный болт с пятигранной головкой под ключ. Этот болт возможно было открутить только своим ключом и ничем иным. Вся трудность - в изготовлении такого болта. То есть через дверь пройти было можно, а ворота изнутри запирались на такой болт. Мелочь стащить было можно ворам, а весь автомобиль - нет.

Поскольку все эти описания могут не совсем быть поняты, но и рисовать кучу эскизов долго, то ограничусь изображением для наглядности лишь одного варианта реечного замка.

В качестве пояснения добавлю, что отверстие в одной из створок ворот около 10 миллиметров, сам стержень ключа около 8 миллиметров. Висячая пластинка свободно свисает на небольшой оси. При просовывании ключа и пластинка и стержень ключа составляют единую прямую линию. После того, как ключ вставлен до отметки на стержне, пластинка под собственным весом опускается и попадает в одну из прорезей на рейке. Если не с первого раза, то пошевелите ключом, обязательно попадет.

Чтобы рейка не вывалилась, она ходит в одну сторону до упора, а во вторую сторону до приваренной скобы. Всего приходится приваривать две скобы и один уголок-упор. После открывания реечного замка вторую половинку ворот открывают парой шпингалетов, которые расположены в верхней и нижней частях створки ворот. Но это уже элементарно.

Закрывание - аналогичным способом, при вытаскивании ключа пластинка сама приобретает нужное положение и свободно ключ вынимается.

Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.

Во всей этой конструкции самая важная деталь - пластина, ее длина и есть главный секрет замка, а поскольку размер этот не виден снаружи, то угадать его практически невозможно.

Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.

Другие вопросы по теме гаражей.

Каких только не придумано приспособлений, чтобы входная дверь закрывалась сама. Это и специальные пружинные петли, и грузовые устройства с противовесами и системой блоков, и всевозможные пружины или полосы резины. Есть и выпускаемые промышленностью, однако, к сожалению, они не лишены недостатков: одни слишком сложны и довольно дороги, другие неудобны в эксплуатации или ненадежны, быстро выходят из строя. Позтому домашние конструкторы продолжают своими силами решать эти проблемы, о чем свидетельствует предлагаемая подборка материалов, присланных читателями. В зимнее время входные двери подъездов наших домов часто остаются открытыми. Это ведет к перерасходу энергии, требуемой для отопления лестничных маршей. Чтобы сохранить драгоценное тепло, необходима простейшая автоматика.

ЗАКРОЕТ… ГРУЗ

Можно, однако, обойтись и без механических устройств, обеспечив небольшой наклон всей дверной коробки. Главный недостаток - удар двери о коробку - легко устранить, проложив полосы толстой резины по вертикальной части дверной коробки.

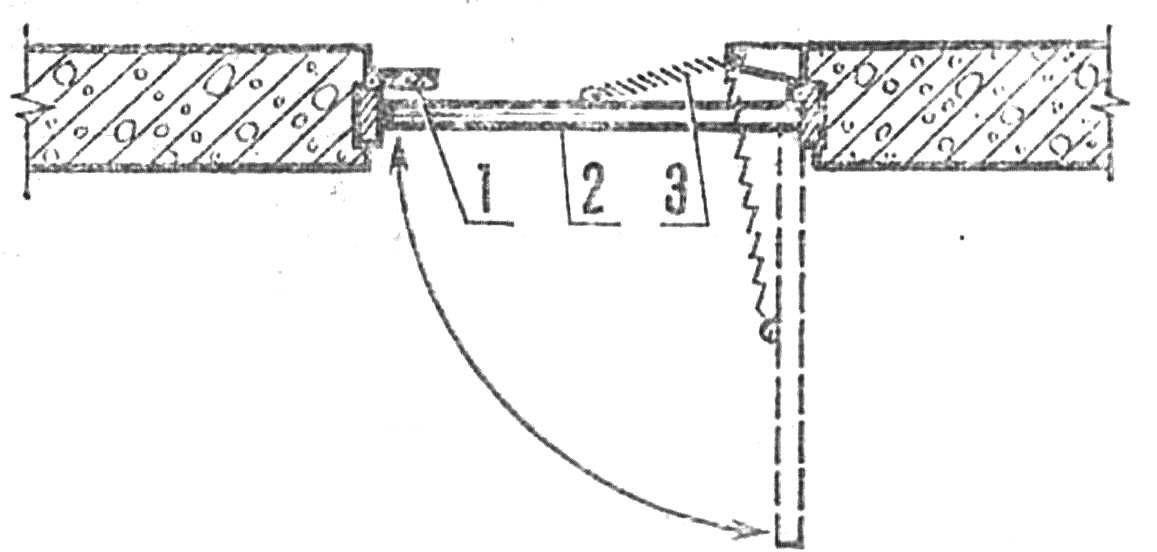

1 - резиновый амортизатор, 2 - дверь, 3 - пружина.

Для обеспечения плотного закрывания используют устройство с грузом, соединенным с дверыо при помощи тросика, пропущенного через блок. В зависимости от места установки последнего возвращающий момент будет или возрастать, или убывать. Для ограничения угловой скорости двери при закрывании груз помещают в вертикальный цилиндр, заполненный какой-либо жидкостью, лучше всего минеральным маслом. Под действием веса груз будет опускаться в вязкой среде, которая ограничит его скорость и соответственно угловую скорость движения двери. Зазор между стенкой трубы и цилиндрической поверхностью груза должен быть не более 1 мм.

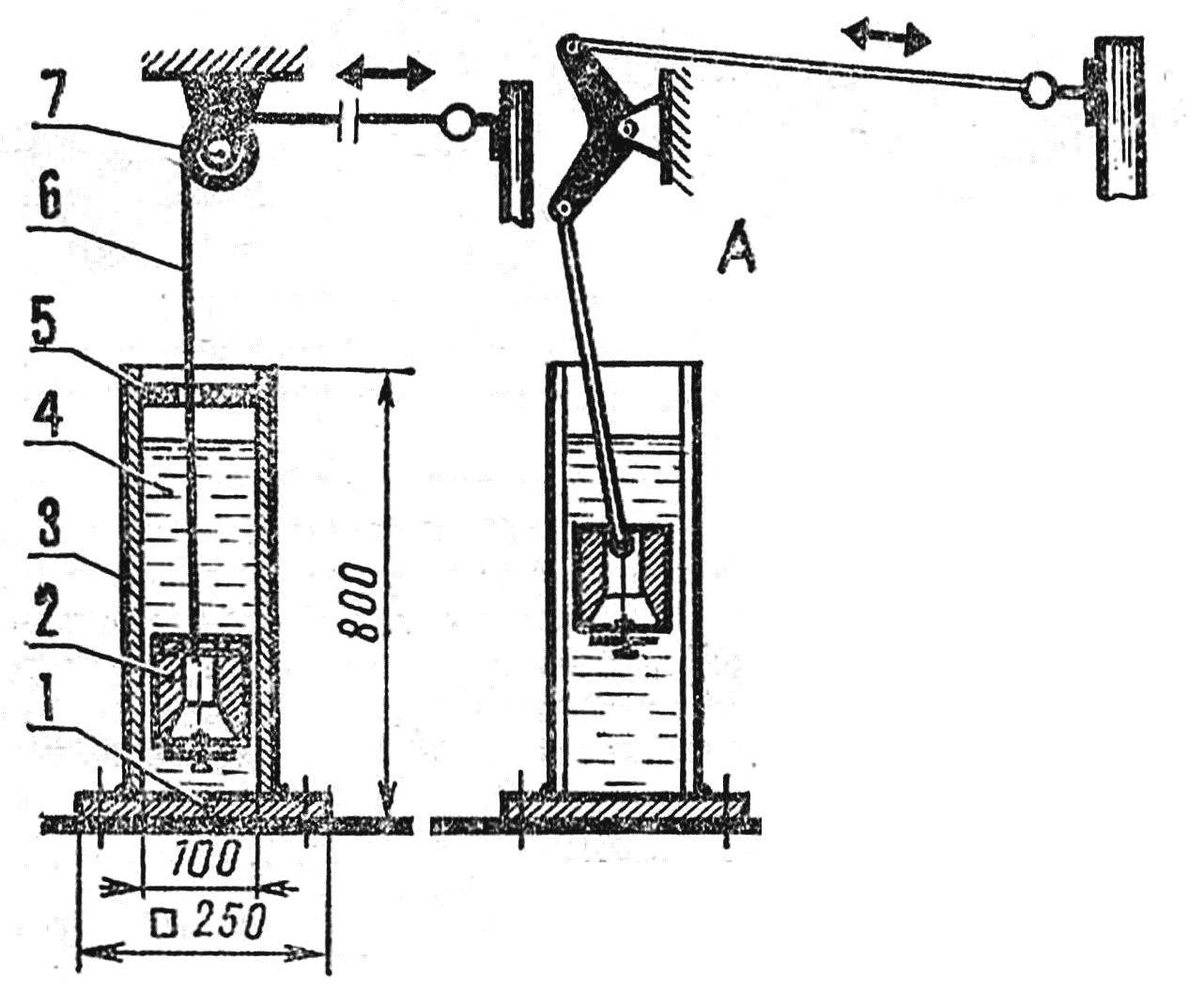

1 - пластина основания, 2 - поршень груза, 3 - корпус, 4 - минеральное масло, 5-- крышка, 6 - тро сик, 7 - блок; А - вариант устройства с жесткими тягами.

Конструкция груза имеет некоторые особенности. Чтобы при открывании он быстро двигался вверх, необходимо обеспечить свободный проток жидкости через достаточно широкий канал по оси поршня. В его нижней части устанавливается тарельчатый клапан для запирания канала. Если скорость опускания груза мала, то между седлом и тарелкой клапана необходимо подложить тонкую шайбу 0,3-0,5 мм.

В верхней части груза перпендикулярно оси движения вставляется стальной пруток 0 6 мм для крепления тросика, проходящего затем через блок и закрепляемого в верхней части двери с отступом от петель. Причем чем больше отступ, тем меньше вес груза, но высота цилиндра больше, так как увеличивается перемещение груза.

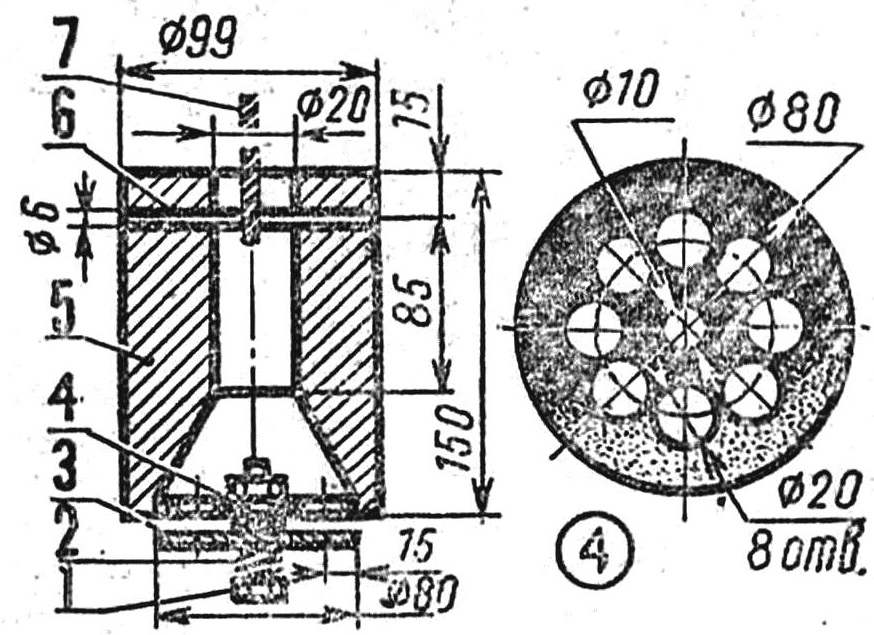

1 - болт М10. 2 - пружина, 3 - пластина, 4 - пластина с отверстиями 5 - корпус груза, 6 - стальной пруток, 7 - трос.

В опробованном устройстве диаметр груза был 99 мм, высота - 150 мм, вес - 5 кг, диаметр ролика - 60 мм, отступ крепления троса иа двери от петель - 200 мм. Груз выточен на токарном станке из стали.

Цилиндр - стальная труба с внутренним диаметром 100 мм, высотой 792 мм, к нижнему концу ее приварена стальная пластина 250x250x8 мм, служащая основанием устройства. Верхнее отверстие цилиндра закрыто пластиковой крышкой с отверстием, через которое проходит трос.

Для снижения металлоемкости цилиндр можно изготовить из асбесто-цемектной трубы, а груз отлить из бетона.

1 - груз. 2 - трос, 3 - стопор, 4 -фиксатор, 5 - пружина

Устройство стоит снабдить защелкой, исключающей проход случайных посетителей. Для этого на вертикальном участке троса закрепляют цилиндрическую муфту, одни конец которой имеет форму конуса. Трос с муфтой движется в трубе с боковым отверстием; сюда входит подпружиненный стержень фиксатора с тросиком для его отвода.

В отличие от конструкции с жесткими тягами, которая должна находиться недалеко от двери, устройство с тросовой тягой можно установить, например, за стеной в шахте лифта, что исключит возможность ее повреждения.

Н. БЕЗБОРОДОВ, г. Долгопрудный

ТРОС ПРУЖИНА

Возвратная пружина, закрепляемая на входной двери, имеет ряд неудобств: при закрывании дверь сильно хлопает, а для открывания требуется приложить значительные усилия.

Предлагаю приспособление, которое лишено перечисленных недостатков и конструктивно очень простое. Для его изготовления понадобится отрезок стального троса d 10 мм и длиной 800 мм и два хомутика, вырезанных из листового металла толщиной 1 мм.

Концы троса вставляют в хомуты и фиксируют гвоздями, через предварительно высверленные отверстия. Выступающий с противоположной стороны конец гвоздя расклепывают или просто загибают.

Прежде чем устанавливать устройство, необходимо тщательно подогнать дверь, чтобы она легко входила в коробку. Приспособление кренят со стороны дверных петель. Верхний хомут тремя шурупами привинчиваем к вертикальной стойке дверной коробки, а нижний - к самой плоскости двери. Предварительно сделаем один оборот троса в сторону открывания двери. Если усилие окажется недостаточным, вывернем шурупы и сделаем еще один оборот, после чего закрепим нижний хомут на прежнем месте.

Изготовленные таким способом «автоматы» для дверей служат у нас уже более тридцати лет без ремонта.

В. КУВАЛДИН, п. Токсово, Ленинградская обл.

АМОРТИЗАТОР ДЛЯ ДВЕРИ

Не торопитесь выбросить старый автомобильный насос. Из него можно сделать прекрасный амортизатор для хлопающей двери.

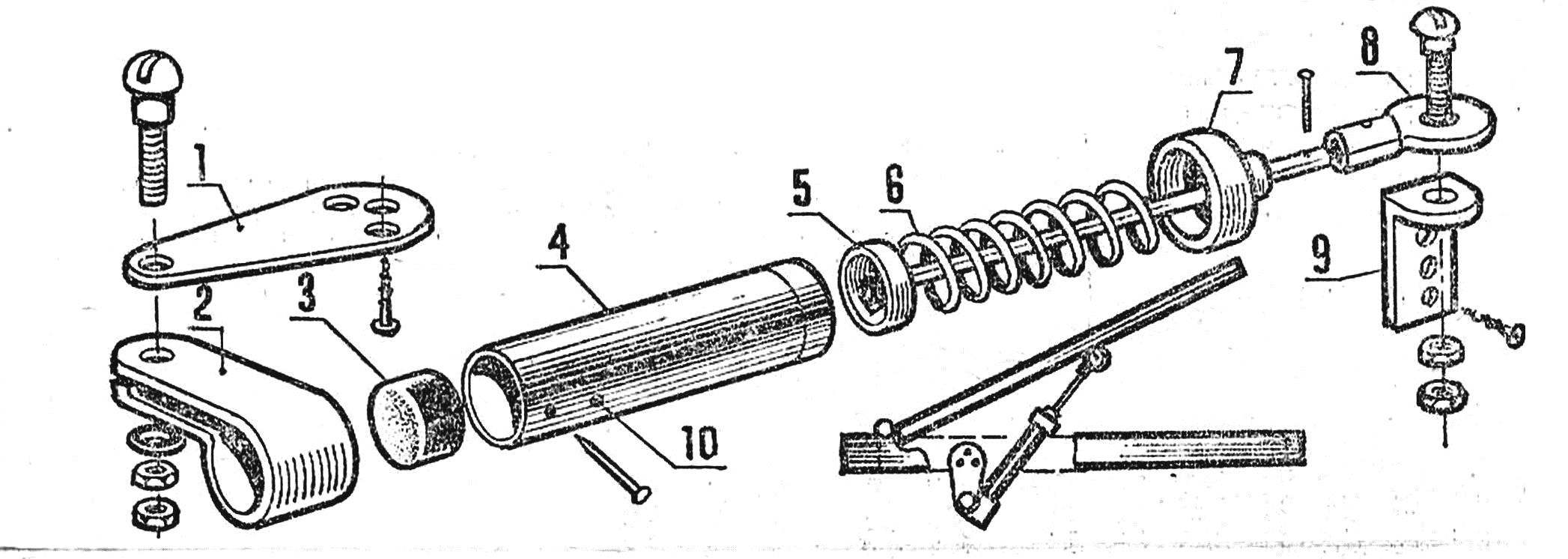

1 - кронштейн, 2 - хомут, 3 - заглушка, 4 - цилиндр, 5 - манжета. 6 - пружина, 7 - крышка, 8 - проушина, 9 - уголок, 10 - отверстие d 1-2 мм.

Для этого необходимо отпилить нижнюю часть цилиндра, удалить ручку и установить на ее место проушину. Если требуется, то старую, изношенную манжетку надо заменить новой, надев предварительно на шток пружину. В обрезанный конец цилиндра вставляют резиновую заглушку и фиксируют ее гвоздем. Для выхода воздуха в цилиндре сверлят небольшое отверстие d 1-2 мм. Остается только вырезать излистового материала кронштейн, хомут и уголок, а затем собрать конструкцию и установить ее, как показано на рисунке. Дверь возвращается в закрытое положение под воздействием пружины, а воздух, служащий амортизатором, постепенно выходит через отверстие с шипящим звуком.

Устройство надежно в работе; вот уже два года в нашем подъезде не слышно хлопанья входной двери.

С. Сытков, г. Караганда

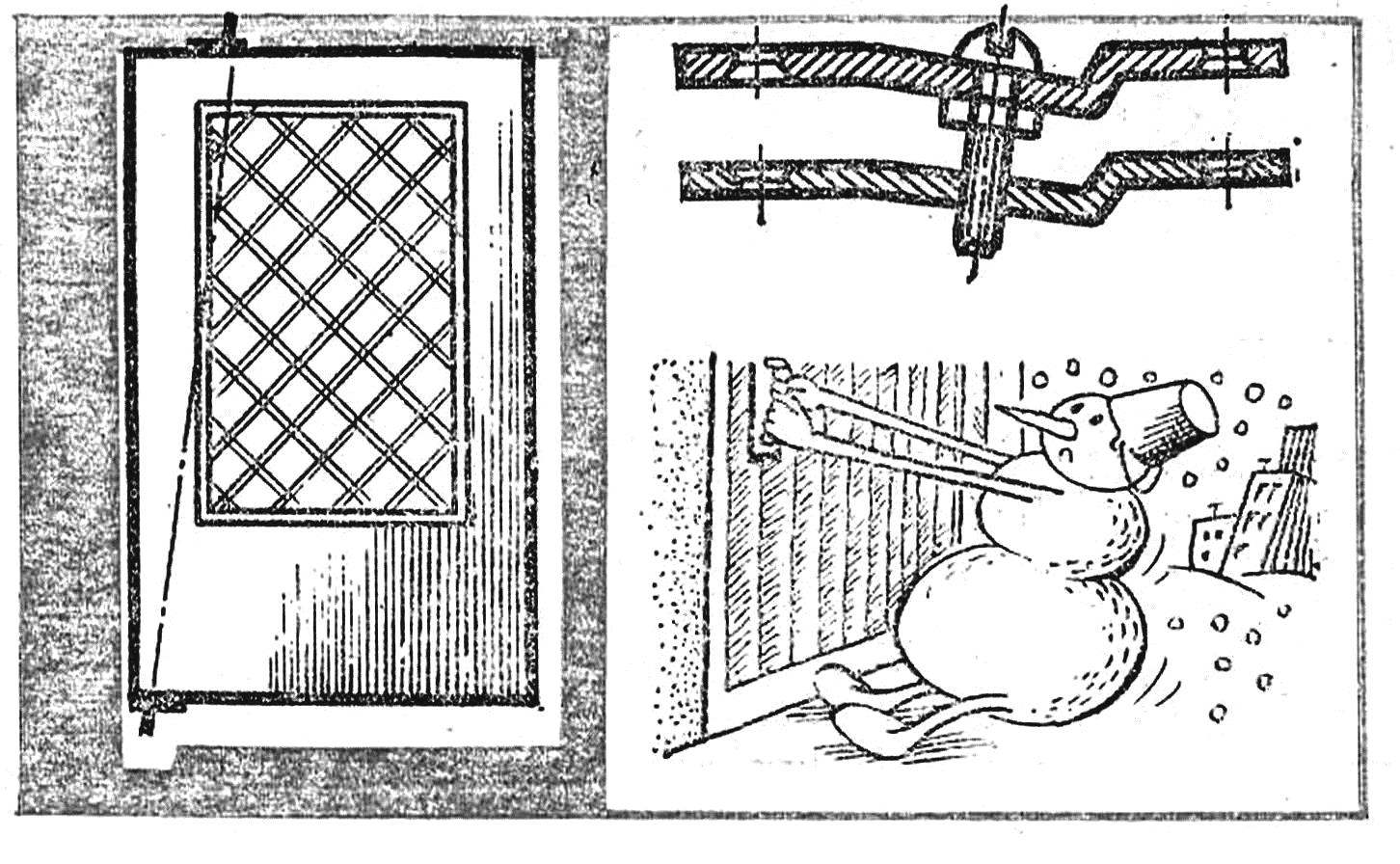

ВМЕСТО ПРУЖИНЫ – ГРАВИТАЦИЯ

Устройства для закрывания дверей все усложняются: гидравлические, пневматические с электроприводом. Аэропорты обзавелись даже электронными автоматами, которые не только закрывают дверь за пассажиром, но и предупредительно открывают ее перед ним.

А самая простая конструкция «дверевозвращателя» не содержит ни одной дополнительной детали. Дело в том, что в ней работает вес самой створки. Просто ось ее поворота - наклонная.

Такую дверь можно сделать как в подъезде, так и в обычной квартире. Удобнее, если она будет открываться и закрываться с равным успехом в обе стороны. Петли - из стальных полос толщиной 3-4 мм и винтов с резьбой 8-10 мм. Ответные части - такие же пластины с резьбовыми отверстиями.

И. ГАЛИНСКИЙ

ПЕТЛЯ С СЕКРЕТОМ

Если вы хотите, чтобы дверь закрывалась сама, вовсе необязательно приобретать механические устройства, можно поступить иначе. В обычную дверную петлю вместо штатной цилиндрической шайбы (которую при установке двери, кстати, нередко выбрасывают) поместите клиновидные кольца (см. рисунок). Зафиксируйте их с помощью выступов, входящих в симметричные пазы в трубках петель. Углы наклона скосов колец должны быть в пределах 10-15° - этого вполне достаточно, чтобы дверь под действием собственного веса возвратилась в исходное положение.

Размеры колец определяют диаметрами трубок и оси петли, а также выбранным углом скоса. Поскольку в собранном состоянии высота клиновидных колец будет несколько больше высоты штатной цилиндрической шайбы, карты петли несколько сместятся относительно друг друга, однако это никак не скажется ка их работоспособности.

Самозакрывающаяся дверная петля (А - в раскрытом положении, Б - в закрытом положении) :

1 - карты петли, 2 - трубки, 3 - клиновидные кольца, 4 - ось, 5 - симметричные пазы на опорных поверхностях трубок. (Размеры а, в и с выбирают, исходя из размеров стандартной петли.)

Полученное устройство действует на принципе эффекта скольжения по наклонной плоскости с заданным углом. При открывании двери одна карта петли с трубкой и верхним клиновидным кольцом разворачивается и одновременно скользит по нижyнму клиновидному кольцу. Дверь таким образом приподнимается. Затем иод действием собственного веса она стремится вернуться в прежнее положение, поворачивается и закрывается; зазор между трубками петли при этом уменьшается до минимума.

Такое конструктивное решение, помимо простоты изготовления и эксплуатации, отличает еще и то, что если необходимость в самозакрывании отпадает, клиновидные кольца легко снимаются и вместо них устанавливается цилиндрическая втулка: дверная петля превращается в обычную.

С.ЧЕРЕНКОВ

НЕВИДИМКА НА ОСИ

Иногда небольшие карточные петли устанавливают в раскрытом положении, например, на калитке садового участка, дверцах встроенных шкафов или кладовок. В этом случае пружину для закрывания дверцы можно встроить непосредственно в шарнир. Для этого необходимо разобрать петлю: удалить ось и укоротить ее втулку на размер пружины, которую затем во время сборки надевают на ось. Концы пружины кручения располагают на лицевой стороне карточной петли. Если одна пружина окажется малоэффективной, то можно установить дополнительные, расточив еще одну втулку.

По материалам журнала «Млоды техник»

В данной статье речь пойдет о том, как правильно установить домофон. Многие владельцы квартир уже установили это полезное устройство и по достоинству его оценили. Не будем углубляться в его достоинства или принцип работы, заметим лишь, что если вы намерены установить домофон, но при этом не знаете, с чего начать, то стоит прочитать эту статья до конца.

Вначале следует ознакомиться с ключевыми моментами. Вызывной прибор домофона оборудуется снаружи и предназначается для вызова одного из жильцов и ведения переговоров. Некоторые современные модели рассчитаны для двух или даже нескольких абонентов, а также сочетают в себе разные опции контроля доступа.

Домофон — не менее важная защита от нежелательного проникновения, чем крепкая дверь

Сам домофон устанавливается в помещении и предназначается для разговора с визитером. Простейший вариант устройства – аудиотрубка.

Обратите внимание! Существует более сложный вариант домофона – видеодомофон, позволяющий не только вести переговоры с посетителями, но и видеть их.

Перед установкой домофона следует обзавестись всеми необходимыми инструментами. В работе могут потребоваться:


Выбор того или иного комплекта полностью зависит от финансовых возможностей. Так, самым простым вариантом является аудиопереговорно е оборудование, состоящее из вызывного устройства и «телефонной» трубки и позволяющее лишь дистанционно разговаривать с визитером.

Видеодомофон, о котором упоминалось выше, стоит дороже. Он может быть двух типов:

  • черно-белым;
  • цветным.

Большая часть нынешних видеодомофонов поддерживает несколько каналов связи и позволяет подключать три-четыре дополнительные камеры, расширяющие угол обзора.

Почти все домофоны дают возможность управлять электрическими кодовыми замками.

Этап 1. Выбор места для установки

От того, где будет установлено вызывное устройство, зависит не только угол обзора, но и удобство эксплуатации оборудования в целом. Зачастую такое устройство устанавливают со стороны открытия двери на высоте 1,5-1,6 м от пола.

Обратите внимание! Если речь идет о видеодомофоне, то предпочтительная высота установки – именно 1,6 м, поскольку угол обзора стандартной камеры зачастую колеблется в пределах 70-75ᵒ по вертикали и 80-90ᵒ по горизонтали. Эту особенность обязательно нужно учитывать при выборе места.

Касаемо самого домофона, то его можно устанавливать в любом подходящем месте. Главное, чтобы сигнал вызова был слышен во всех комнатах.

Этап 2. Прокладка электропроводки

Это один из самых ответственных этапов монтажа, т. к. именно от качества проводки зависит стабильность работы всего оборудования. Для этого подходит один из трех указанных вариантов кабеля:

  • «витая пара»;
  • связевой сигнальный провод;
  • телефонный кабель.

Берется кабель длиной в 35-40 м (не больше) и ведется от вызывного устройства. Разумеется, штробирование стен подъезда лестничной площадки нежелательно, поэтому проводку ведут по стенам и фиксируют специальным крепежными элементами. При этом рекомендуется избегать силовых кабелей под сильным напряжением, поскольку они могут вызвать наводки в цепи или даже вывести из строя все оборудование. В лучшем случае ухудшится качество аудио- или видеосигнала.

Обратите внимание! При установке электрозамка в двери параллельно прокладывается силовой кабель. Его можно провести от вызова к двери или же от нее к домофону – все зависит от выбранной схемы подсоединения.

Также ко всем модулям системы подводится питание 220 В.

Этап 3. Монтаж домофона в квартире

После грамотного проведения подготовительной работы этот этап не вызовет никаких трудностей, главное – четко следовать инструкции.

Шаг 1.

Шаг 2. Отмечается место, где нужно установить домофон, точки крепежей определяются строительным уровнем.

Шаг 3. В соответствующих местах проделываются отверстия для шурупов (в большинстве случаев их не больше трех), необходимых для крепления фиксирующей металлической пластины. При этом стоит помнить, что в бетонные стены сначала устанавливаются дюбели, а уже потом сами шурупы.

Шаг 5. Зачищенные концы крепятся к соединительным клеммам – это необходимо не только для прочности крепления, но и для безопасности.

Шаг 6.

Шаг 7. Система подключается к сети. Если провода подсоединены правильно, то все должно работать.

Видео – Установка домофона

Обратите внимание! Описанная ниже технология монтажа относится к домофону, установленному непосредственно возле квартиры, но не снаружи.

Для установки видеодомофона потребуется:

  • розетка;
  • монитор;
  • кабель сечением 0,22х4 мм;
  • кронштейн;
  • пара технических коробов – 2,5х1,6 см и 1х1,6 см;
  • электрозамок;
  • жидкие гвозди;
  • кембрик;
  • блок питания на 12 В;
  • панель для вызова (с камерой и по возможности антивандальная).

Последовательнос ть действий должна быть следующей.

Шаг 1. Вначале определяется место для монитора. Ввиду того что к монитору будет подводиться питание, его желательно закрепить на стене возле электрощитка.

Шаг 2. Кабель протягивается к двери.

Шаг 3. В заранее выбранном месте к стене крепится кронштейн для монтажа монитора. Чтобы было удобно, монитор устанавливается на уровне глаз.

Шаг 4. Со щитка снимается панель, после чего жидкими гвоздями крепится розетка и подключаются кабели: один к фазе через автомат, второй – к нулевой шине.

Обратите внимание! В отсутствие свободного автомата необходимо установить новый, специально для видеодомофона.

Шаг 5. Для прокладки проводов в холе крепится короб 1х1,6 см, затем протягиваются провода от питания и видеонаблюдения.

Шаг 6. Вешается монитор, к нему подключаются провода (согласно инструкции):

  • белый для видео;
  • зеленый для монитора (общий);
  • желтый для звука;
  • красный для +12 Bт.

В большинстве случаев подобные мониторы оборудуются пружинными контактами: на них нажимают, вставляют кабель и отпускают – контакт зажимается. Все провода предварительно зачищаются.

Если в инструкции детальной схемы нет, ее всегда можно найти в Интернете.

Шаг 7. Далее следует установка замка. Желательно выбирать электромагнитный, т. к. он способен функционировать даже без электричества. Изнутри замок будет открываться с помощью механической кнопки, а снаружи – электромагнитным ключом.

Замок устанавливается на неоткрывающейся стороне дверного полотна, «ответка» – на открывающейся, но таким образом, чтобы камера находилась в полутора метрах от пола (максимум – 1,6 м). Для крепления камеры в двери проделываются отверстия, далее используют винты с маркировкой «MБ». Отверстия закрываются декоративными заглушками.

Шаг 8. Затем устанавливается доводчик для регулировки скорости закрывания двери. Посредством регулировочных винтов задается скорость «дохлопа», после чего доводчик закрывается крышкой.

Шаг 9. Устанавливаются контроллеры. Обычно в комплекте они идут парой – один управляет замком, второй контролирует считыватель Тоuch Memorу (для открывания электромагнитным ключом). Последняя опция и позволяет устанавливать подобные видеофоны в многоквартирных домах, но с предварительной считкой всех ключей от подъезда.

Источник электропитания (обязательно стабилизированны й) подключается к энергосберегающе й лампе и крепится под потолком.

Шаг 10. Подключаются все провода (старым добрым методом «скрутки») и изолируются термоусадочным кембриком.

Видео – Подключение видеодомофона

Цена и другие важные моменты

Несмотря на кажущуюся простоту описанных выше этапов, для монтажа домофона требуется много сил и времени. Более того, при работе нужно быть предельно внимательным, ведь даже самая пустяковая ошибка может отразиться на качестве видео- или аудиосигналов. Поэтому лучше доверить установку профессионалам.

Вначале подрядчик присылает специалиста для осмотра квартиры, произведения замеров и составления черновой сметы. Существует масса факторов, влияющих на стоимость монтажных работ, но главный из них – это тип жилого помещения.


В таком случае процедура установки будет проходить следующим образом.

  1. После составления сметы заключается договор, в котором подробно описаны обязанности двух сторон.
  2. Далее производится установка, после которой клиент проверяет работоспособност ь системы.
  3. Перед уходом сотрудник компании должен проинструктирова ть клиента, рассказать ему обо всех нюансах эксплуатации. Также он предоставляет гарантийный талон и всю сопутствующую документацию.

Выводы

Домофон – это отличный способ защитить жилье от воров и непрошеных гостей. Он позволяет наблюдать за всем, что происходит снаружи, не покидая помещения. При этом главным фактором, обуславливающим стабильную и надежную работу устройства, является именно грамотная установка. Работу можно проделать своими руками, но в отсутствие опыта или минимальных познаний в области радиотехники лучше обратиться к специалистам.

И в заключение – еще один полезный видеоролик.

Видео – Ключ для домофона своими руками

Многие жильцы многоквартирных домов ратуют за безопасность своих подъездов, пытаясь защитить их от проникновения хулиганов, шумных компаний и животных. В этом им поможет запирающее устройство - домофон. Оно представляет собой своеобразный прибор, служащий для голосовых переговоров и предусматривающий наличие двухсторонней связи. Основной задачей такого устройства является обеспечение контроля, а также управление доступом в подъезд визитеров.

Домофонная система призвана обеспечить спокойствие жильцов и их безопасность. Устанавливается она по согласованию между людьми, квартиры которых находятся в данном подъезде. И прежде чем будет заключен договор с организацией, которая произведет монтаж оборудования и возьмется за его обслуживание, жильцам необходимо изучить виды запирающих устройств и определить, какой из них им желательно приобрести.

Современные производители предлагают большой ассортимент домофонных систем. Какими они бывают и каков принцип их работы, будет рассмотрено в данной статье.

Преимущества

Запирающее устройство для входной двери подъезда многоквартирного дома или для частного жилища обладает рядом достоинств. Прежде всего преимущества домофонной системы заключаются в том, что открыть входную дверь может лишь только тот, у кого имеется ключ. Помимо жильцов многоквартирного дома, подобная возможность будет разве что у обслуживающей организации. Причем сделать такой ключ в ближайшей мастерской не получится.

Еще одним преимуществом домофонной системы является защищенность подъезда от компаний и бездомных людей, пытающихся зайти в него только для того, чтобы согреться. Не проникнут сюда и животные. А если у хозяев не будет желания принимать гостей, то они могут просто отключить звонок запорного устройства в своей квартире. Неожиданные визитеры не потревожат в этом случае и стуком в дверь. Ведь зайти в подъезд они просто не смогут.

Преимущества домофона заключены и в том, что между посетителем и хозяином соблюдается безопасная дистанция. При этом жилец квартиры или дома может выяснить все необходимое о визитере и принять окончательное решение о его допуске.

Исходя из практики, большинство случаев грабежей, разбоев, мошенничества и других противоправных действий, направленных на незаконное овладение имуществом граждан, а также посягательства на здоровье и жизнь людей происходят после того, как сам человек, подвергшийся нападению, добровольно открывает дверь.

Организационные моменты

Вопрос об установке запирающего устройства для дверей подъезда решается всеми собственниками жилья на специально созванном для этого собрании. Законным будет считаться решение, принятое 51 % голосующих. Если дом частный, то установка домофонной системы производится по инициативе собственника.

На собрании жильцов многоквартирного дома должен быть решен вопрос и об оплате запирающего устройства, а также о сборе средств на его монтаж и отчислений на эксплуатацию. Нередко на собрании можно встретить хозяев квартир, которые не согласны с установкой домофона. Если общим голосованием решение о его монтаже все же было принято, то жильцы, составляющие меньшинство, имеют право деньги не вносить. Не появятся в этом случае и определенные суммы на запирающее устройство в квитанции, выставленной обслуживающей организацией. Таким жильцам ключи от подъезда должны быть выданы в обязательном порядке. Иначе подобные действия могут быть расценены как нарушение права собственника жилья.

Оплата

Обслуживание запирающего устройства производится организациями, которые специализируются на данной деятельности. При этом упомянутый сервис для жильцов считается дополнительным. К основным услугам ЖКХ запирающее устройство никакого отношения не имеет. Именно поэтому решение пользоваться ним или нет, является делом добровольным для жильцов многоквартирных домов.

Тому, кто не пожелал, чтобы ему оказывали данную услугу, не стоит бояться, что появится плата за обслуживание запирающего устройства в квитанции, выставленной организациями ЖКХ. Предъявление подобных сумм в таком случае будет противозаконным. Плата за запирающее устройство будет взиматься только с тех жильцов, которые дали согласие на оказание дополнительной услуги и заключили в индивидуальном порядке договор с организацией, обслуживающей домофоны.

Возможности запорного устройства

Домофонная система - это замково-переговорное оборудование, питание которого осуществляется либо от электросети, либо от автономных источников. Второе название прибора - «вызовная видео- или аудиопанель».

Запирающие устройства в подъезде позволяют пользователям идентифицировать гостя по изображению и голосу, а также производить дистанционное управление дверями. Домофон контролирует вход и выход из здания, обладая при этом расширенными функциями.

Элементы такого прибора устанавливают в квартире жильцов. А на входных дверях подъезда или в непосредственной близости от них производят монтаж вызывной панели с кнопками. При наборе цифрового кода, зафиксированного в памяти устройства, коммутатор передает сигнал по принципу телефонной или видеосвязи. Некоторые типы запирающих устройств могут быть открыты жильцом с помощью специального чипа.

Домофон обладает возможностью программирования. Это позволяет, при необходимости, изменить его первоначальный пароль.

Процесс функционирования домофона

Заходящий в подъезд абонент может открыть электрозамок, установленный на входной двери, с помощью магнитного брелка (чипа) или при наборе кода на цифровом (кнопочном) внешнем блоке. А если в дом желает пройти посетитель? Тогда ему необходимо набрать кнопку вызова, присвоенную абоненту, или код квартиры. Хозяин после получения сигнала запирающего устройства идентифицирует гостя по голосу или по изображению. Он же впускает визитера нажатием кнопки разблокировки электрозамка входной двери, которая располагается в квартире на панели внутреннего блока.

Система срабатывает. Дверь подъезда открывается, и посетитель заходит в дом. После этого прибор отображает, закрыта или нет после всех этих манипуляций входная дверь. Некоторые виды запирающих устройств лишены функции дистанционного открывания. Их, как правило, устанавливают в частных домах. Владельцы жилья в таком случае вынуждены подходить к входным дверям, чтобы открыть их.

Запирающие устройства классифицируют по количеству обслуживаемых ими абонентов и по способу определения посетителей. Рассмотрим эти виды домофонов подробнее.

Число обслуживаемых абонентов

По данному критерию домофоны бывают:

  1. Индивидуальными, или одноабонентскими. Такое запирающее устройство чаще всего устанавливается на постах охраны, при въезде к коттеджам, домам и т. д. Уже по самому названию такого домофона становится понятно, что обслуживает он только одного абонента.
  2. Групповыми. Это малоабонентские запорные устройства, предназначенные для обслуживания от двух до шести объектов. Как правило, они защищают закрытые приквартирные холлы или расположенные рядом офисы. Могут пользоваться групповыми домофонами и несколько семей, живущих в находящихся недалеко друг от друга коттеджах. Конструкции индивидуальных и групповых приборов особых различий между собой не имеют. Разным в них может быть только количество однотипных блоков.
  3. Подъездными. Это многоабонентские домофоны. Их установка позволяет обслуживать большое количество квартир, число которых находится в пределах от нескольких десятков до сотен. Применяют такие запорные устройства в подъездах многоэтажек, в административных зданиях и т. п.

Современный рынок предлагает и многоабонентские интегрированные домофоны. Они устанавливаются одновременно на несколько десятков входных дверей подъездов и обсуживают до нескольких тысяч абонентов. Подобные системы монтируют в комплексах административных и жилых зданий.

Способ идентификации визитеров

По данному принципу запорные устройства классифицируют следующим образом:

  1. Аудиодомофоны. Такие приборы способны обеспечить двухстороннюю аудиосвязь между абонентом и посетителем. Идентификация гостя при этом происходит по его голосу.
  2. Видеодомофоны. Данные запорные устройства служат для обеспечения видеоконтроля пространства, находящегося около входной двери. При этом подобные приборы обеспечивают двухстороннюю аудиосвязь. Это позволяет произвести идентификацию гостя по его голосу и внешнему виду. Одним из элементов систем такого типа являются видеоглазки. С их помощью хозяин квартиры или дома ведет скрытое наблюдение за визитером. Видеоглазки - это миниатюрные телекамеры, которые оснащены специальным объективом. Снаружи такое устройство ничем не отличается от обычного дверного глазка.

Вид связи и принцип работы

По данному критерию запирающие устройства бывают:

  1. Координатно-матричными. В таких домофонах от главного блока к абонентскому отходит отдельный провод. Основная особенность подобных систем заключена в простоте их монтажа. Схема подключения предусматривает подсоединение коммутатора к координатному прибору. Благодаря первому из этих двух элементов происходит переключение вызова на определенную трубку. В каждой квартире координатно-матричные домофоны присоединяются с помощью двух кабелей. Номера при этом никогда не повторяются. Сигнал после подачи обрабатывается модулятором и перенаправляется по нужному кабелю. Таким образом и происходит соединение с определенной квартирой. Если монтаж будет сделан неправильно, то это нарушит работу не только одной определенной ветки, но и всей системы в целом.
  2. Цифровыми. Подключение таких устройств осуществляется с помощью двужильного кабеля. Цифровые приборы передают видео с детализацией, обладая при этом расширенной функциональностью. Поступивший на них сигнальный звонок далее передается с помощью системы двухпроводной линии. Одновременно с этим происходит определение номера нужной квартиры. Трубка цифрового домофона обладает микросхемой. Это контроллер, к которому может быть подключен один или все этажи.
  3. Кабельные, беспроводные IP-приборы. Их принцип работы основан на использовании Интернета, сетевых компьютерных технологий (беспроводных и кабельных), а также средств мобильной и сотовой связи (3G, GSM, IP-телефонии). В этих домофонах необходимая информация передается с помощью SIP- и IP-протоколов так же, как и в локальных компьютерных сетях.

Установка

Эксплуатация домофонных сетей и оборудования должна быть полностью безопасна для лиц, которые соблюдают правила обращения с такими устройствами. При этом аппаратура непременно должна соответствовать требованиям нормативных документов и стандартов по пожарной и электробезопасности, которые действуют на территории России. Установка запирающего устройства выполняется с особым вниманием. Ведь пользователи подобных систем - это в основном лица, которые не имеют необходимых знаний по обращению с электрическим оборудованием.

Какие правила необходимо соблюсти при установке запорных устройств? Прежде всего они касаются внешнего блока и электрозамка. Напряжение для питания этих устройств должно быть в пределах 24 В и не превышать данного значения.

Что касается абонентского блока, то внутри квартиры или офиса его необходимо размещать в месте, которое обезопасит хозяина от возможных преступных действий визитера (например, произведенного через закрытую дверь выстрела), а также обеспечит максимально комфортное пользование прибором.

Внешний блок запирающего устройства устанавливают с помощью врезки в стену, находящуюся около входной двери, в дверную коробку или в дверное полотно. После закрепления несущей конструкции и передней панели домофона, шлицы винтов или шурупов необходимо рассверлить.

Установка внешнего блока должна осуществляться на такой высоте, чтобы пользование системой было удобно для посетителей, ведущих переговоры. Самым лучшим считается расстояние от пола 1,5-1,7 м.

Домофонное оборудование, подлежащее установке в подъезде, должно быть объединено в монтажные блоки, размещаемые в металлических шкафах. Оптимальным местом для них считается холл первого этажа.

Все провода, размещаемые в подъезде, располагают в металлорукавах, в металлических трубах или коробах. Возможен их монтаж и по уже ранее проложенным кабельным каналам.

Ввод линий в корпус блока домофона, размещенного вне закрытых холлов и квартир, должен быть осуществлен с использованием металлических муфт, обеспечивающих герметичность кабелей. При необходимости устройства гибких переходов с дверей на стены, применяют соединительные приборы.

Последовательность процесса установки домофонов включает в себя следующие шаги:

  1. Выбор места для монтажа, которое должно обеспечить удобство эксплуатации, а также необходимый угол обзора.
  2. Прокладка электропроводки. От качества выполнения этих работ зависит производительность всей системы. Желательно, чтобы проводка крепилась непосредственно к стенам с помощью фиксирующих элементов.
  3. Подключение замка. Для этого понадобится параллельная прокладка еще одной линии проводки.
  4. Установка квартирного устройства. Для его монтажа проведенный от входной двери кабель соединяется с внутренней панелью, которая крепится к стене на фиксирующую пластину.

Расширение функциональности запорных устройств

С каждым днем производители, выпускающие домофоны, совершенствуют свои модели. Сегодня на входные двери подъездов многоквартирных домов можно установить устройства, имеющие большое количество функций. Так, некоторые домофонные системы имеют возможность видеозаписи или фиксации.

Но и это еще не все. Некоторые модели запорных устройств позволяют установить системы пожарной и охранной сигнализации, которые выводятся на пульт МЧС или МВД. Также может быть налажена связь со службой скорой помощи и милиции, аварийно-спасательной службой и т. д.

В некоторых видеодомофонах имеется возможность подключения системы мониторинга и считывания лиц. Подобные устройства многократно увеличивают безопасность жильцов.
