Лодка своими руками из фанеры. Самодельные лодки для рыбалки
Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.
Основные разновидности лодок
Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:
- ткань на основе резины;
- пластиковые компоненты;
- сталь;
- дерево;
- фанера.
Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.
Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.
Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

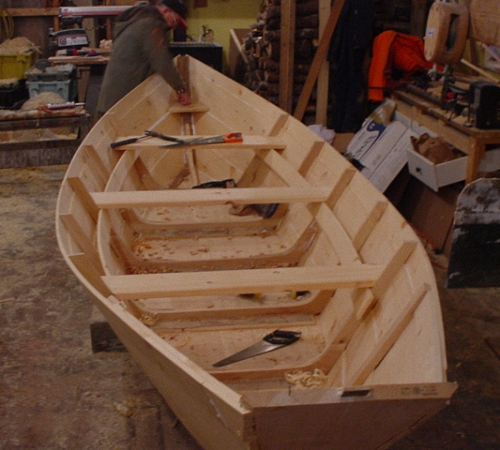

Деревянные лодки фото:
Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок. Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.
Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.
Самодельные деревянные лодки: особенности изготовления
Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.
Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:
- нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина - 500 и 1120 мм, высота - 150, 185 мм;
- размеры усиливающих ребер: 1-е - высота низа, верх и длина - 830 мм, 510 мм, 295 мм;
- борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.
Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.
Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.
Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей - 0,8 или 1 см.
После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.
Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой. Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.
Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.
Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров. Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.
Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.
Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения. Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.
В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.
Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.
Рекомендуем позаботиться об усилении транца - задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти. Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.
Деревянная лодка своими руками: инструкция по изготовлению
При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.
Чтобы изготовить лодку такого типа потребуется наличие:
- нескольких листов фанеры;
- полиуретанового клея;
- гвоздей;
- краски на латексной основе;
- силиконового герметика;
- шприца, помогающего заделать швы;
- наждачной бумаги;
- лобзика;
- паракорда;
- зажима;
- шуруповерта;
- рулетки;
- дрели;
- кистей для нанесения краски.
После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок - 460х610 мм, второй - 310х610 мм, третий 610х1680 мм.
Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок - 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.
Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:
- установка дна и прикрепление к нему левой стороны;
- фиксация кормы на левой стороне и соединение с дном;
- прикрепление правой стороны ко дну и корме;
- фиксация носового участка.
Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.
Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.
Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.
Деревянная лодка плоскодонка: основные этапы изготовления
Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:
- минимальные затраты на сооружение;
- легкость веса, которая значительно упрощает ее транспортировку;
- компактность - легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
- не требует особой отделки и ухода;
- легко изготавливается своими руками.
При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.
Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.
1. Первый этап работы над лодкой - выбор материала для ее сооружения.
Для построения плоскодонки необходимо наличие фанеры двух типов:
- фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
- фанера авиационного пятислойного типа - имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.
Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:
- чтобы нарезать материал на детали используйте дисковую плиту;
- если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;
- при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
- не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
- при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
- при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры - около 15 часов;
- в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
- обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
- при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.
2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.
3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.
Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.
Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй - классический вариант - это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.
Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.
Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.
Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя - один раз.
4. Установка дополнительных компонентов.
При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.
Все фото из статьи
Лодка является незаменимым элементом рыбалки или летнего отдыха на реке. Конечно, хорошее плавательное средство, пусть даже это небольшая лодка, является довольно дорогим удовольствием. Однако, его можно сделать самостоятельно из фанеры, причем эта задача не такая сложная, как многие могут подумать.
В данной статье мы рассмотрим, как построить лодку из фанеры самостоятельно, которая сможет разнообразить ваш отдых.
Общие сведения
Чтобы построить фанерную лодку понадобится лишь простой набор инструментов, который имеется у каждого домашнего мастера, а также подходящий материал, терпение и желание получить качественный результат.
Следует отметить, что помимо простоты изготовления, фанерное плавательное средство обладает и многими другими достоинствами, такими как:
- небольшой вес , что очень важно, ведь прежде чем спустить лодку на воду, приходится пройти некоторое расстояние. В облегченном варианте данное изделие весит 10-15 кг, благодаря чему его без труда могут нести два взрослых человека. Правда, если лодка изготовлена по каркасной технологии, вес возрастает, однако, все равно он не критичен для переноса на небольшие расстояния;
- в зависимости от типа проекта, вместительность плавательного средства составляет до 5 человек , чего вполне достаточно для небольшой семьи;
- при соблюдении технологии изготовления конструкция получается прочной и долговечной ;
- для изготовления плавсредства не понадобится больших финансовых затрат , так как цена всех материалов вполне доступная.
Поэтому, если у вас имеется свободное время и желание построить лодку, нет поводов отказываться от этой идеи.
Инструменты и материалы
Основные характеристики будущей лодки, такие как прочность и долговечность, зависят от фанеры, из которой она сделана. Поэтому к ее выбору необходимо подходить очень ответственно.
Обычная фанера марки ФК, которая применяется для изготовления мебели, для данных целей не годится. Поэтому лучше всего использовать листы следующих марок:
Марка | Особенности |
БС | Слои шпона этой фанеры пропитываются бакелитовым клеем. В результате материал устойчив не только к воде, но и различным агрессивным средам, перепадам температур и прочим негативным воздействиям. К недостаткам относится высокая стоимость, к тому же найти в продаже эту марку очень сложно. |
БК | В качестве пропитки для шпона используется бакелитовый лак. Благодаря этому данный материал также устойчив к влаге и другим негативным воздействиям, при этом его стоимость несколько ниже марки БК. |
ФСФ | Выполняется на основе прифенолформальдегидных смол. Данная марка является наиболее дешевой и доступной. Поэтому отлично подходит для строительства лодки, если нет возможности приобрести листы БС или БК. |
Помимо типа марки фанеры, при выборе также следует обратить внимание и на ее качество:
- на торцах плит не должны присутствовать щели;
- на поверхности должны отсутствовать сучки и прочие дефекты.
Обратите внимание!
Не стоит использовать слишком толстую фанеру, так как листы должны быть гибкими.
Поэтому оптимальная толщина составляет 5–6 мм.
Помимо фанеры также понадобятся и другие некоторые материалы:
- доски и бруски – должны быть сухими и качественными;
- стеклоткань – удобней приобретать в рулоне и затем нарезать на куски нужных размеров;
- яхтный лак или водостойкая краска.
Что касается инструментов, то набор достаточно простой:
- электролобзик;
- шлифмашинка;
- рубанок;
- молоток;
- струбцины;
- рулетка и карандаш;
- шпатель.
Изготовление лодки
Чертежи
Прежде чем начать работу, необходимо подготовить чертежи как построить лодку своими руками из фанеры. Надо сказать, что в интернете существует большое количество всевозможных проектов. Некоторые из них имеются и на нашем портале.
Однако, прежде чем подобрать оптимальный проект, следует определиться с основными требованиями к плавательному средству, таким как:
- размеры и вместительность лодки;
- внешний вид изделия;
- сложность конструкции – подбирается в зависимости от уровня вашего мастерства. Если подобной работой вы занимаетесь впервые, лучше взять проект попроще.
Определившись с этими требованиями, можно рассмотреть существующие проекты лодок для самостоятельной постройки из фанеры, и выбрать из них наиболее подходящий. При необходимости, их можно незначительно подкорректировать согласно индивидуальным пожеланиям.
Выпиливание деталей
Итак, с выбором проекта мы разобрались, теперь строим лодку из фанеры своими руками. В качестве примера рассмотрим, как делается наиболее простая плоскодонка из одного .
Начинать работу следует с выполнения разметки и выпиливания деталей.
Данный процесс осуществляется следующим образом:
- прежде всего нужно разметить линию скулы и транца (на схеме А, Б, В);
- далее по намеченной линии отрезается часть листа лобзиком;
- затем полученную заготовку следует приложить к противоположной стороне и обвести карандашом. Таким образом, она послужит шаблоном и обеспечит симметричность лодки. Для удобства, заготовку можно прикрепить к основному листу струбцинами;
- далее по намеченной линии отрезается вторая часть листа;
Рыбацкая лодка — небольшое плавательное средство, которое позволяет ловить рыбу в тихом, уютном и удаленном от берега месте, хранить и транспортировать рыболовные снасти и снаряжение и при необходимости перевозить груз. Многие поклонники рыболовного дела предпочтение отдают изделиям из натурального материала, например из дерева. Их покупают в готовом виде, заказывают либо делают своими руками.
Краткая инструкция, как сделать деревянную лодку, поможет рыбаку, умеющему пользоваться столярными инструментами, изготовить ее самостоятельно.
Лодки из дерева обладают такими преимуществами:
- изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
- легкий вес;
- прочность и надежность на плаву;
- маневренность;
- плавучесть;
- бесшумность;
- возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
- долгий срок службы при правильном хранении;
- невысокая стоимость по сравнению с другими устройствами.
Существует 2 разновидности деревянных плавсредств:
- косные, или килевые;
- плоскодонные.
Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.
Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.
Купить или сделать своими руками
На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.
Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.
Процесс изготовления
Строительство рыбацкого судна состоит из 5 этапов, это:
- Проектирование конструкции.
- Подготовка необходимых материалов (досок, инструментов).
- Изготовление и сборка.
- Просмолка лодки или конопачение.
- Проведение испытаний.
Чертежи
Приступая к самостоятельному изготовлению, лучше приобрести специальную литературу на тему, как построить деревянную лодку, изучить основные составляющие, спроектировать схемы и чертежи. Специалисты рекомендуют выполнять выкройки на листах бумаги или воспользоваться программами с 3D-моделированием. Конструкцию делят на сборочные узлы и единицы. Детали по чертежам должны быть читаемыми, обозначения и размеры вынесены, масштаб выдержан.
По параметрам основных деталей лодки рассчитывают количество необходимого материала.
Материалы и инструменты
Для работы потребуется закупить широкие и длинные еловые или сосновые доски. Трещины, задиры, сучки не допускаются.
Некоторые мастера советуют приобрести бревна ранее, затем положить их на сухую ровную поверхность под гнет на некоторое время во избежание деформации
.Список необходимых инструментов:
- Рулетка.
- Линейка.
- Угольник.
- Рубанок.
- Шуруповерт.
- Крепежные элементы (саморезы, винты, гвозди или шурупы).
- Молоток.
- Стамеска.
- Электролобзик.
- Молоток.
- Болгарка.
- Зажимные тиски.
Перечень материалов, которые потребуются для работы:
- Шпаклевка.
- Масляные краски.
- Масляный лак или олифа.
- Антисептик.
- Клей.
Не стоит забывать о мерах безопасности во время изготовления конструкции. С этой целью используют защитные пластиковые очки, удобные, хорошо облегающие кисти рук перчатки.
Пошаговая инструкция по изготовлению
Деревянная лодка состоит из таких частей:
- Задний борт.
Для изготовления носовой части выполняют такие операции:
- Берут доски без дефектов, отмеряют длину по рассчитанным размерам.
- Отпиливают кромку под 45° и строгают.
- Возле запиленных кромок снимают фаску. При прижатии досок зазор между ними должен отсутствовать.
- Концы покрывают защитным антисептическим веществом.
- Основу носа делают из треугольного бруса, при этом учитывают, что длина должна быть в 1,5 раза больше высоты судна. Брус строгают и обрабатывают антисептиком.
- Собирают 2 борта и основу, смазывают столярным клеем и скрепляют гвоздями или шурупами.
- Все лишние выступы спиливают.
Алгоритм действий по строительству заднего борта:
- Выбирают доску толщиной 5 см.
- Из доски делают бортовые боковые стороны. Сверху и снизу оставляют запас для последующей обработки.
- Между конструкциями по схеме лодки своими руками вставляют ребра жесткости. Их длина равняется ширине плавсредства, высота аналогична высоте бортов, в противном случае при сгибании бортовые элементы лопнут.
- Для гибки бортов потребуются 2 помощника. Края боковых бортов присоединяют к корме, в это время помощники аккуратно с помощью веревки загибают бортовые части. Делаются метки, где нужно снять фаску, чтобы не было зазоров. Затем по меткам снимают фаски, примеряют и подгоняют.
- Места стыков обрабатывают антисептиком, соединяют клеем, шурупами или саморезами.
- Лишний материал в нижней части кормы отпиливают, оформляют верх.
- В деревянных лодках под мотор на заднем борту, сиденья и постоянные распорки в боковушках сверлом делают отверстия. Затем устанавливают перемычки и сиденья. Двигатель прикрепляют после сборки всей конструкции.
Для создания днища в лодке из дерева лист оцинковки подойдет лучше всего. На него устанавливают каркас вниз днищем, обводят карандашом с запасом 1,5 см и вырезают специальным инструментом. Затем переворачивают плавсредство, снимают фаски с бортовых частей и распорок, прилегающих к днищу, обрабатывают антисептиком.
После того как пропитка высохнет, снизу наносят силиконовый герметик, укладывают на него в 2 ряда паклю или проволочные нити от протекания.
После выравнивания металлической заготовки дно прикрепляют саморезами к прессшайбе, можно использовать гвозди, перемещаясь от центра судна к краям. На участках с выступами металла более 5 см производят обрезку и подгибку листа к бортам, постукивая молотком по всему периметру. К носовой части монтируют листовую жесть для защиты от коррозии.
Вдоль бортов по верхней кромке приклеивают причальный брус, защищающий от повреждений при швартовании к причалам и другим суднам. Киль, обеспечивающий безопасность при повороте, особенно в устройствах с моторами, монтируется к днищу и размещается вдоль средней линии. Его можно изготовить из нескольких реек.
После полной сборки конструкции ее необходимо просмолить или подвергнуть конопачению, затем покрасить. Обработка смолой происходит только внутри судна. Для этого требуется разогретая смола. Для улучшения вязкости добавляют немного машинного масла. Смолу заливают во все щели, предварительно очищенные от грязи, и оставляют для просушки на 12 часов. Затем обрабатывают олифой. Окрашивание производят после того, как изделие полностью высохнет.
Финишное тестирование лодки
Окончательным этапом является проведение испытаний на герметичность. Тестирование проводят как в домашних условиях, так и на водоеме. Если на территории частного дома существует возможность установки лодки на опору, ее переворачивают, заливают большим количеством воды со шланга, затем выставляют в исходное положение и проверяют на течь.
При испытаниях на реке или пруду около 1 часа нельзя заплывать на большую глубину. После контрольной проверки при отсутствии воды в рыбацком судне оно готово к эксплуатации.
До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях - бортах . Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.
Подготовленные доски еще раз осматриваем на предмет дефектов - трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр - это будет носовая часть.
Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.
После этого приступаем к изготовлению основы носа - треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.
Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.
Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.
Выступающие части сверху и снизу спиливаем заподлицо с бортами.
Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.
Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.
Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.
Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.
Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.
Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.
После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.
Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.
Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем в виде непрерывной извилистой нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.
Если герметика нет, заменяем его обычной краской, если нет нити - кладем паклю.
Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.
Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом - т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует - торчащие гвозди не добавят красоты.
Как часто нужно их колотить показано на фото.
Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.
Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.
На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.
Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.
Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.
Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.
Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.
Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.
Чтобы по дну из жести было комфортно ходить и она не гремела, необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.
Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.
Да, и еще - не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.
Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.
Представляю несколько итоговых фото разных людей:
По материалам: grossoxota.ru
Видео уроки по изготовлению лодок своими руками
Лодка из фанеры
Лодка из листа железа
Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару... И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)
Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек
Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.
При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно
Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью
За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.
Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится
Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.
Стягивали доски также как и дно - веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.
После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.
В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.
Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!
Спасибо за внимание!
