Приточные клапаны на окна. Устанавливаем вентиляцию для пластиковых окон

03.05.2020

Металлопластиковые конструкции обеспечивают высокую герметичность жилью, они не пропускают посторонних звуков и холода зимой. При всех своих достоинствах стоит отметить и главный недостаток – существенное сокращение притока свежего воздуха. Установив приточный вентиляционный клапан для пластиковых окон, можно решить эту проблему.

Речь идёт об изделии с маленькими отверстиями, расположенными в верхней части створки. С их помощью нормализуется воздухообмен в комнате. Небольшие конструкции с вентиляцией препятствуют проникновению уличного шума, обеспечивая внутреннее пространство долгожданной тишиной, покоем и умиротворенностью. Приточный вентиляционный клапан подходит не только для пластиковых, но и деревянных, алюминиевых окон.

В большинстве проемов плотность закрывания легко регулировать. Для тёплой поры лучше выставлять створки таким образом, чтобы между рамой и стеклопакетом оставалось небольшое свободное пространство, а кислород мог свободно проникать в комнату.

Обладая определенными практическими навыками и придерживаясь инструкции, каждый хозяин может организовать эффективный в доме или квартире. А вот что самое приятное – оконные приточные клапаны можно установить собственноручно без помощи специалистов.

Эффективность вентиляционного (приточного) клапана

У многих возникает закономерный вопрос – насколько эффективны эти маленькие конструкции для воздухообмена? Перед приобретением приточных клапанов специалисты советуют проверить их эффективность внимательно изучив технические характеристики, проконсультировавшись с продавцом, не лишним будет прочесть комментарии тех, кто уже их купил.

Проверить эффективность достаточно просто, причём вовсе не обязательно приобретать вентиляционные решения. Всё что требуется – снять уплотнитель, зафиксированный на оконной створке. Его не стоит удалять или обрезать полностью, достаточно, чтобы он просто повисел в свободном положении некоторое время (оптимально 2-3 дня). По их истечению обратите внимание на ряд критериев и параметров:

отсутствуют ли сквозняки в комнате;
повысился ли в помещении общий шумовой фон;
появление конденсата «запотевания» на стекле;
изменение температурного режима в помещении.

Завершив эксперимент, оконный уплотнитель возвращается на прежнее место.

Установка приточного клапана на пластиковое окно непременно приведёт к понижению температурного режима в комнате. Обусловлено это тем, что в помещение поступает холодный воздух с улицы. Если речь идёт об эффективно функционирующей системе отопления, можно заметить разницу в пределах 3-4 градусов.

В случае отсутствия эффекта, целесообразно отказаться от этого изделия в пользу приточного клапана, устанавливаемого в стену.

Приточный вентиляционный клапан: принцип работы

Для грамотного и качественного оборудования приточных клапанов на металлопластиковые или деревянные окна, следует внимательно изучить механизм их работы. Это один из самых ответственных этапов, поскольку в последующем необходимо будет проделать в раме отверстие длиной порядка 30 см и шириной не менее 1 см. На завершающем этапе его прикроет корпус вентиляционного прибора.

Демонтировать приточную конструкцию без открытия щели в верхней части профиля не получится. Решение об установке принимается аргументированно и взвешенно.

Приточные клапаны для пластиковых окон являются важной составляющей пассивной . Через маленькое отверстие забирается холодный воздух с улицы и направление его внутрь жилья. Тёплый кислород отводится через вентканалы. Физические законы приводят в движение эти массы, за счёт чего обеспечивается функционирование изделий при температуре воздуха от +5 градусов.

Знойным летом пассивный воздухообмен работает исключительно при наличии принудительной вытяжки.

Клапан на пластиковое окно эффективно работает при условии соблюдения нескольких условий:

за окном воздух охладился до температуры меньше +5 градусов;
наличие исправной вентиляционной системы в доме или квартире;
между соседними комнатами присутствует полноценный воздухообмен;
герметичная входная дверь (чтобы нивелировать эффект «подсоса» кислорода).

Многих хозяев беспокоит вопрос – обмерзает ли вентиляционный клапан для пластиковых окон? Столь нежелательный эффект возможен, но только в том случае, если установкой занимались дилетанты. Даже при сильных морозах закрыть отверстие полностью не получится.

Не стоит пугаться увеличения уровня шума в жилом пространстве после того, как монтаж вентиляционного отверстия на окно завершится. Свежий кислород поступает через маленькое отверстие, поэтому снижение шумоизоляции будет незначительным.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

изделие воздухообмена;
хорошо заточенный нож;
шуруповёрт;
полуметровая линейка.

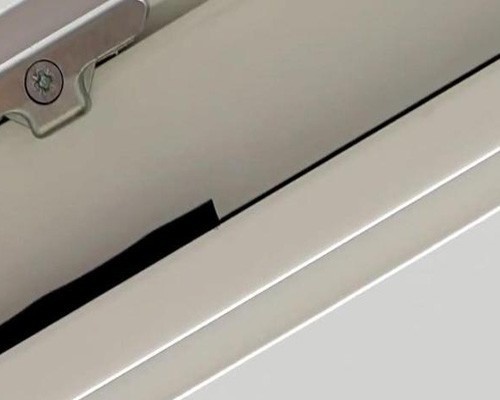

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Компании-производители в 99% комплектуют продукцию детальной пошаговой инструкцией, с помощью которой можно оперативно оборудовать оконный проём соответствующим решением.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

острый строительный ножик;
мощный электролобзик;
дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
напильник;
шаблон под будущий клапан подходящего размера;
герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий.

Приточный вентиляционный клапан: отзывы владельцев

Установленные описанными выше способами конструкции прекрасно справляются с вопросом эффективного воздухообмена в помещении. И даже самую маленькую квартиру из «термоса» можно превратить в комфортное жильё с безупречным уровнем проветривания.

Владельцы акцентируют внимание на то, что подобные устройства нецелесообразно использовать в тех регионах страны, где сильные морозы стремительно сменяются повышением температуры. В таком случае на клапане образуется наледь, и агрегат не сможет работать в принципе.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв . Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на , кухне или небольшой спальне.

Способы регулировки клапанов на ПВХ окнах

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Плюсы и минусы приточных вентиляционных клапанов

Достоинства:

Бытовые приборы простые и надежные. Установить их можно своими руками.
Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места - границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.

Недостатки:

При сильных заморозках бюджетные модели могут обмерзать.
В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме - постоянно менять положение заслонки в зависимости от погодных условий.

Как выбрать приточный клапан на пластиковые окна

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к , она может дребезжать.
Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

Как установить приточный клапан на пластиковые окна своими руками

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

Air-Box.
Aereco.

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

Карандашом отмечаем центр рамы.
Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
По меткам вырезаем участок уплотнительной резинки.
Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
Прикручиваем кронштейны саморезами.
Закрываем окно и отмечаем на раме габариты прибора.
По разметке вырезаем фрагмент рамного уплотнения.
Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

Размечаем середину оконной створки.
Прикручиваем металлический шаблон или пластиковую монтажную планку.
Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
По шаблону отмечаем контур будущих прорезей и снимаем его.
Рассверливаем отверстия сверлом диаметром 10 мм.
Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
При закрытом окне переносим габариты отверстий на раму.
Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
Прикручиваем монтажную пластину с внутренней стороны.
Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции своими руками.

Материал подготовил: Игорь Степаньков

18 сентября, 2016
Специализация: профессионал в области строительства и ремонта (полный цикл проведения отделочных работ, как внутренних, так и наружных, от канализации до электрики и финишных работ), монтажа оконных конструкций. Хобби: смотреть столбец "СПЕЦИАЛИЗАЦИЯ И НАВЫКИ"

Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно из режима проветривания не закрывается, или же проветривание происходит не с той интенсивностью, которая нам необходима. В общем, вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересен и обширен.

Потому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и обычным владельцам ПВХ-конструкций.

Способы вентиляции

Способ 1. Стандартное проветривание

Итак, если у вас установлено пластиковое окно, то самый простой способ проветрить помещение – это открыть створку. У современных конструкций из ПВХ есть две режима открывания:

поворотное – створка полностью открывает проем, поворачиваясь на обеих петлях;
откидное – створка наклоняется внутрь помещения. При этом верхний угол выходит из петли и удерживается специальным элементом фурнитуры.

На самом деле створка может также сдвигаться вверх или в сторону, но такие системы у нас почти не встречаются. Связано это с тем, что сдвижной механизм не может обеспечить достаточной герметичности и прижима створки к раме, потому и теплопотери через такое окно будут очень большими. В общем, климат не располагает.

При поворотном открывании воздухообмен проходит очень интенсивно, потому его используют в основном для «залпового проветривания». Обычно же ограничиваются откидным режимом:

Створка устанавливается в закрытое положение.
Ручку поворачиваем вверх и одновременно тянем на себя.
Створка наклоняется, образуя достаточно широкий зазор, через который в помещение поступает свежий воздух.

Нужно отметить, что возможность установить створку в откидное положение есть не во всех окнах – за ее реализацию отвечает отдельный элемент фурнитуры, который ставится в верхней части обвязки.

Вот почему лучше заранее продумать, нужна ли вам эта функция: переделать пластиковое окно на проветривание в принципе можно, но это связано с дополнительными затратами, да и самостоятельно вы с этой задачей вряд ли справитесь.

У откидной вентиляции есть один существенный минус – иногда пластиковое окно не открывается на проветривание или створка, что называется, «выпадает», повисая на одной нижней петле. Ситуация эта весьма распространена, причины ее устраняются довольно просто, и об этом я расскажу в отдельном разделе.

Способ 2. Микровентиляция

Традиционное проветривание с помощью установки створки в откидное положение весьма эффективно, но есть у него и недостатки. Так, зимой интенсивный поток воздуха приводит к быстрому охлаждению помещения. Кроме того, не стоит уходить, оставляя створку приоткрытой – злоумышленники вскроют такое окно буквально за несколько секунд.

И в том и в другом случае есть альтернатива — щелевое проветривание или микровентиляция :

Доступ воздуха в помещение обеспечивается за счет того, что створка при повороте ручки на 450 вверх отходит от рамы буквально на несколько миллиметров.
За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение створки на петлях.
При установке режима микровентиляции внешне окно выглядит плотно закрытым. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, зато, не приводя к переохлаждению комнаты.

Способ 3. Ступенчатое открывание

Обычное открывание — хорошо, микровентиляция – тоже, но иногда оба варианта не подходят. Вот почему многие производители ПВХ-конструкций снабжают окна либо двухпозиционными регуляторами открывания, либо специальными приспособлениями, позволяющими регулировать угол наклона откидной створки.

Регулятор открывания располагается в верхней части рамы на внутренней стороне и представляет собой рычажок изменяемой длины:

Если раскрыть регулятор полностью, то створка откинется максимально широко, обеспечивая интенсивный приток воздуха.
Если укоротить рычаг регулятора, то створка становится на так называемое зимнее проветривание – зазор составляет 1 — 2 см, что дает возможность минимизировать переохлаждение помещения.

Примером такого устройства является система «Зима – Лето» в фурнитуре Siegenia aubi favorit.

Ступенчатое открывание также работает довольно просто:

За функционирование системы отвечает так называемая «гребенка» — небольшая деталь, которая встраивается в фурнитуру.
При открытии окна на откид мы поворачиваем ручку до угла 450 (как при установке на микропроветривание).
При этом ручка проходит четыре или пять положений, каждому из которых соответствует своя ширина открывания створки. Установив ее в выбранной позиции, мы обеспечим нужную нам интенсивность проветривания.

Особенности большинства фурнитурных систем не позволяют одновременно устанавливать и микровентиляцию, и пошаговый механизм. Впрочем, как правило, крайнее положение ступенчатого проветривания примерно соответствует самой тонкой щели, потому эти системы во многом взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить простейший механизм – пластиковую гребенку. Эта деталь представляет собой зубчатую рейку, которая ставится на раму и при открывании входит в зацепление с ответным выступом, установленным на створке (крепится под ручку). Внешне, конечно, выглядит не так аккуратно, как встроенный механизм ступенчатого проветривания, но функцию свою выполняет.

Плюсом является тот факт, что гребенку можно поставить на любое окно — лишь бы его створка открывалась в откидное/поворотное положение . При этом для монтажа не требуется мастер: там всего-то нужно закрутить три-четыре самореза.

Вентиляционные клапаны как особый инструмент для воздухообмена

Принцип действия устройств и их преимущества

Если вы не хотите сталкиваться с проблемами вроде «заклинило окно», «из открытого проема дует», то вместо традиционного проветривания можно установить специальный вентиляционный клапан:

Клапан оконной вентиляции – это устройство, которое обычно монтируется в верхней части рамы и перекрывает сквозное отверстие.
Внутри клапана находится механизм, который регулирует интенсивность поступления воздуха в помещение.
Самые простые конструкции снабжаются механической регулировкой: если нам нужно, мы открываем задвижку, если нет – закрываем ее, полностью или почти полностью блокируя воздухообмен.
Более сложные клапаны функционируют за счет гигроскопического датчика: чем выше влажность воздуха в помещении, тем интенсивнее идет вентиляция.

Все клапаны подобного типа обеспечивают только приток свежего воздуха. Для их нормального функционирования очень важно, чтобы в помещении нормально работала вытяжка – естественная или принудительная.

У подобных устройств есть несколько очевидных достоинств:

Можно задать интенсивность проветривания один раз, и корректировать ее только при изменении погодных условий.
При проветривании окно остаётся закрытым, потому уровень защиты от несанкционированного проникновения не снижается.

Воздух поступает в помещение постепенно, причем небольшими объемами. Кроме того, вентиляционное отверстие располагается в верхней части помещения. Потому холодные воздушные массы воздуха смешиваются с теплым воздухом под (чистая физика!) и квартира не остывает так сильно, как при обычном проветривании.

Самым главным минусом является цена устройств . Так, клапан VENTAIR THERMO обойдется нам примерно в 1800 рублей, а самая простая модель от AERECO (с влажностной регуляцией) – 2 – 2,5 тыс.руб.

Как установить клапан на окно

Сами вентиляционные клапаны стоят дорого, но помимо покупки устройства нам придется тратиться еще и на его установку. Впрочем, при наличии сноровки вполне можно справиться и своими руками.

Я выполняю монтаж приточных клапанов по такой схеме:

Створка снимается с петель и устанавливается вертикально на ровную поверхность.
С верхней части створки снимаю элементы фурнитурной обвязки – они будут мешать выполнению работы.

Монтажную планку — деталь, которая используется для закрепления клапана – прикладываю к выступу створки снаружи, после чего маркером отмечаю размер и положение вентиляционных отверстий.
По разметке с помощью дрели сверлю 4-5 отверстий. Затем тонкой пилой или электролобзиком соединяю отверстия, формируя длинный паз или два паза, разделенные тонкой перегородкой.

На створке саморезами фиксирую монтажную планку. Стык планки и створки , используя влагостойкий силикон.

Чтобы при интенсивном проветривании воздух не свистел, замазываю силиконом также вскрытые камеры в профиле окна.

Повторяю операции на раме, но вместо монтажной планки снаружи устанавливаю козырек. Конструкция козырька может быть самой разной, начиная от простого навеса и заканчивая сложной системой с акустической шторкой, снижающей громкость проходящего звука.
Возвращаю на место демонтированные элементы фурнитуры и навешиваю створку на петли.

Сам клапан защелкиваю на креплениях монтажной планки таким образом, чтобы вентиляционное отверстие было направлено под углом вверх.
С помощью ползунка или рукоятки регулирую интенсивность проветривания, выбирая оптимальный режим.

Эта инструкция носит ознакомительный характер, поскольку технология монтажа у разных клапанов может отличаться (например, есть модели, которые крепятся без монтажной планки, прямо на окно). Но в любом случае, следуя ей, вы сможете установить устройство для обеспечения приточной вентиляции через пластиковое окно.

Решение проблемы с заклинивающей створкой

Рассказывая о вентиляции посредством окон, нельзя обойти и проблемы, связанные с этим процессом. Так, очень часто спрашивают, что делать, если заклинило пластиковое окно в режиме проветривания?

Причина этой ситуации заключается в следующем: если попытаться перевести створку в откидной режим из поворотного, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка повисает на одной петле и рычаге, ограничивающем открывание.

Решается проблема следующим образом:

Заклинившую створку приподнимаем и прижимаем к раме, возвращая в закрытое положение.
Отдельно прижимаем нижний угол створки, который находится напротив нижней петли.
Поворачиваем ручку, переводя ее в положение «закрыто» — т.е. рычагом вниз.

Если заклинило ручку, т.е. она не поворачивается, не нужно действовать «на силу» — просто сломаете рычаг. Такая ситуация чаще всего возникает при перекосе створки, потому стоит вначале попробовать аккуратно устранить перекос. Для этого обычно достаточно чуть-чуть сместить створку, прикладывая усилие к наплаву, а после открытия – подрегулировать положение петель.

После этого повторяем попытку открывания в режиме проветривания — все должно получиться!

Чтобы избежать подобного развития событий, стоит установить такую деталь как блокиратор ошибочного открывания. Он предотвращает любую попытку перевода створки в поворотное положение, пока она не будет закрыта полностью и все петли не перейдут в зацепление .

Иногда причиной того, что плохо открывается окно пластиковое на проветривание, является и износ фурнитуры. В этом случае оптимальным выходом будет е очистка от загрязнений (смесь пыли и масла часто образует плотную корку на цапфах и ответных элементах) с последующей смазкой.

После смазки стоит несколько раз повернуть ручку, поверив, насколько свободно открывается окно.

Ну, а если это не помогает, то здесь, наверное, поможет только специалист по фурнитурной обвязке – потому стоит обратиться к мастеру.

Заключение

Если в вашем доме или квартире окно на проветривание не открывается никогда – не стоит удивляться плохому самочувствию. Для обеспечения доступа свежего воздуха вентиляция нужна обязательно.

А у современных металлопластиковых конструкций есть множество механизмов, которые могут эту вентиляцию обеспечить. Разобраться в их ассортименте поможет видео в этой статье, а на все ваши вопросы, касающиеся оконного проветривания, я отвечу здесь в комментариях или на форуме.

Пластиковые окна за последние 10 лет получили большую популярность за счет хороших характеристик тепло-, звукоизоляции и сравнительно низкой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции стеклопакеты работают неоднозначно. Если применять микро- или макропроветривание, в помещении будет либо недостаточно свежего воздуха, либо появятся сильные сквозняки. Решение проблемы есть - приточный клапан на пластиковые окна. Устройство способно, не нарушая герметичности стеклопакета, обеспечить в помещении хорошую циркуляцию кислорода без открытия оконной рамы.

Разновидности и способ применения

Оконные клапаны подразделяют на несколько видов, зависимо от метода функционирования и способа монтажа. На строительном рынке встречаются следующие разновидности.

Щелевой приточный клапан

Данный вариант может быть автоматического или механического типа. Подача свежего воздуха осуществляется посредством небольшого разъема размерами 17-40х1,2-1,6 см. В конструкции может присутствовать 2 блока - наружный впускного типа и регулирующий внутренний.

Также встречаются приборы комбинированного вида. Главное преимущество щелевых клапанов на окна заключается в простоте установки. Для монтажа данного прибора не требуется нарушать целостность блоков.

Клапан на пластиковое окно образует проход свежему воздуху благодаря фальцевым проемам в оконном блоке.

Данный вариант отличается уменьшенной степенью пропускной способности, повышенным уровнем шумоизоляции и низкой стоимостью. Также к плюсам следует отнести отсутствие необходимости демонтажа рамы для установки прибора.

Накладной оконный прибор

Накладной приточный клапан, который устанавливается на окно, отличается большим воздушным притоком и глобальными минусами. Устройство способствует снижению звукоизоляционных и теплоизоляционных особенностей оконного блока, его невозможно монтировать на готовые окна.

Как правило, накладной вентиляционный клапан на рамы применяется в промышленных помещениях.

Делаем правильный выбор

Для того, чтобы приточный клапан на пластиковые окна смог создать максимально подходящий микроклимат в помещении, при его выборе необходимо обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов для исключения ошибки:

Для обеспечения необходимых характеристик воздухообмена, она должна функционировать на приток уличного воздуха с параметрами более 30 м 3 /ч расчетом на 1 человека.
Устройство не должно ухудшать шумоизоляционные свойства окна. Оптимальным показателем является 30-35 дБ.
Возможность применения в зимнее время года. Чтобы во время морозов прибор не замерзал, в его конструкции предусмотрен «тепловой разрыв». За данную функцию отвечает специальная пластмассовая деталь, которую монтируют внутрь корпуса.
Методы настройки. На рынке имеются вариации с механическим, автоматическим или комбинированным методом регуляции.
Способ установки конструкции. Одни вариации можно монтировать в готовое окно, другие устанавливаются еще на производственном этапе оконных рам.

Не рекомендуется останавливать свой выбор на изделии, которое не предусматривает регулировку. Данная функция очень важна для создания наиболее оптимального микроклимата в помещении, независимо от его предназначения.

ВИДЕО: Как проветривать помещение с полностью закрытыми окнами ПВХ

Способы установки

Монтаж приточного клапана на пластиковые окна осуществляется двумя методами - с перфорацией или без нее.

Как установить проточный элемент с созданием дополнительной перфорации:

Подготовьте необходимые детали и инструменты. Для работы потребуется дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметический наполнитель, линейка.
Создайте на верхней створке рамы разметку, это осуществляется с внутренней и внешней стороны окна.
По нарисованному шаблону сделайте несколько сквозных отверстий с размером 0,5-1 см. Они будут основой под более большую перфорацию, поэтому по данной разметке рассверлите отверстия до параметров в 1 см. Зачистите края наждачной бумагой.
Клапанная монтажная деталь устанавливается на покрытии наплава створки при помощи саморезов. Но предварительно элемент обрабатывается герметическим средством.
На наплавке оконной рамы делается фрезеровка пазов исходя из шаблонных параметров. Внешнюю область рамы оснащают наружной частью приточного устройства и специальным козырьком, он предусмотрен комплектацией. Крепление осуществляется саморезами, после чего обрабатывается герметическим средством.
Устанавливается внутренняя часть устройства на планку с помощью защелок и клипс.

В этом случае порядок действий будет следующим:

В процессе работы потребуется отвертка с крестовым наконечником, нож, карандаш, линейка.
С наплава рамы убирается небольшой отрезок уплотнителя, равный размерам приточного элемента. На данную область проклеивается специальная прокладка из комплекта прибора.
В пазы уплотнительного материала монтируется 3 заглушки «зонтом» по направлению вниз. Сам клапан крепится сверху оконной рамы на створках кронштейнами.
В разъеме между кронштейнами проклеивается уплотнительный материал.

Этот вариант предполагает работу посредством образовавшейся щели между прибором и уплотнителем.

Как настраивать и ухаживать за конструкцией

Приточные вентиляционные клапаны для ПВХ окон предусматривают автоматическую или механическую регулировку. В первом случае прибор дополнен автоматизированным датчиком, который отвечает за гигрорегулирование. Во время снижения уровня влажности поток кислорода будет сокращаться, естественно при повышении - увеличиваться.

Что качается механического, а точнее ручного способа управления, то здесь можно допустить некоторые ошибки. В случае не правильного определения произойдет обмерзание конструкции или переохлаждение комнаты. Поэтому нужно перед применением изучить инструкцию по эксплуатации.

Очищать устройство от пыли требуется 1 раз в полгода. Влажной микрофиброй протирается козырек и корпус. Этого достаточно, чтобы устройство исправно выполняло свои функции.

Не рекомендуется для чистки применять агрессивные химические вещества. Также не следует использовать сильный напор воды. Если в доме планируется проведение ремонтных работ, вентиляционный прибор нужно обязательно прикрыть.

Самостоятельная установка приточного элемента не предусмотрена инструкцией по эксплуатации окон. При создании каких-либо отверстий на оконной раме гарантия от производителя теряет свою силу.

Исходя из отзывов пользователей, следует сделать вывод - воздушный клапан на пластиковые окна, это нужное и практичное дополнение, которое позволяет улучшить микроклимат в квартире или доме.

Обзор популярных марок

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, выпуском приточных клапанов занимаются немногие. Из тех, что представлены сегодня в России можно выделить:

Rehau
Aereco

Рассмотрим каждый из них более подробно.

Немецкие клапаны производства компании Siegenia отличаются хорошим качеством, но большими размерами. При установке они закрывают часть окна, что в целом некомфортно.

На порядок лучше и меньше по размеру продукция компании Rehau - клапаны регулируются автоматически, работают бесшумно, могут использоваться в окнах разных размеров - от стандартных до небольших мансардных.

Aereco от компании Homearea считается безусловным лидером в данном сегменте как по качеству (особенный приоритет отдам морозоустойчивости), так и по цене - по сравнению с аналогами, эти приточные клапаны обходятся дешевле. Но самое интересно то, что работа осуществляется автоматически в зависимости от влажности в помещении с полным сохранением шумоизоляционных свойств.

Весь ассортимент продукции Homearea является влагочувствительным и регулируется относительно влажности в комнате. Aereco крепится двумя способами, что зависит от подачи воздуха - вертикальный или горизонтальный. Работает в удобных формациях - легкое проветривание и автоматическое.

Для удобства выбора производитель разработал сразу 3 линейки продукции:

Comfort предусматривает разные способы установки - с фрезеровки и без таковой;
Comfort-S для окон без створки для проветривания;
Regel-air для разных типов окон и направлены на пассивное проветривание помещения.

Климатический клапан Regel-air - универсальный тип, адаптированный под все разновидности. Преимущество перед аналогами заключается в невидимости при закрытой створке - монтируется скрытым способом - и полном сохранении шумоизоляции в момент непосредственного проветривания.

Цены

Как было отмечено ранее, лучшим в своем сегменте являются приточные клапаны Aereco производства компания «Homearea» (Франция). Принцип работы такого приспособления основывается на изменении (увеличении или сужении) проходного отверстия с учетом влажности в помещении и температуры.

Air-Box Regel-Air стоит в разных магазинах 480-510 руб., для оптовиков предусмотрены хорошие скидки - партию от 100 штук можно купить ровно в 2 раза дешевле.

Air-Box Comfort и Comfort-S обойдутся в 940-980 руб. (оптовая цена 420-450 руб.), но здесь обязательно рекомендуется покупать вместе с клапанами козырек, стоимость которого от 100 руб. и выше.

Клапаны Rehau стоят около 50 евро, Siegenia - 35-40 евро.

Если вы обратили внимание, что на окнах стал появляться конденсат, пришла пора покупать приточные клапаны. Выбирая подходящий вариант, обязательно учитывайте степень морозостойкости, наличие автоматического проветривания и способ установки. Если все сделать правильно, здоровый микроклимат в доме или в помещении, где вы работаете, будет обеспечен!

ВИДЕО: Как сделать самую простую приточную вентиляцию в доме

С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение. Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции. Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах. Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики. А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет. И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение. Часто проветривать зимой помещение тоже не удобно, т.к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к. это опять-таки разгерметизация окна.

Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов - стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее - позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством - это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

сам клапан в комплекте;
канцелярский нож;
отвертка или шуруповерт;
линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана . Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей . В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:
