Септик из еврокубов своими руками – эффективная канализация для загородного дома. Поверхностный септик из еврокубов: своими руками Самодельный септик из еврокубов своими руками

20.06.2020

Септик из еврокубов представляет собой герметичную конструкцию для очистки использованной грязной воды. Его устанавливают на приусадебных участках, где нет централизованной канализации. Он удобнее и эффективнее выгребной ямы. В последнее время многие интересуются устройством и принципом его работы.

Почему септик из еврокубов популярен

Быт человека связан с соблюдением правил гигиены: стиркой одежды, мытьём посуды и продуктов питания, уборкой помещений, купанием, посещением уборной. Такая необходимая деятельность и приводит к образованию стоков. Септик из еврокубов помогает обустроить условия на современном уровне. Он имеет ряд преимуществ:

Изготовлен из плотного пластика.
Имеет простую и компактную конструкцию.
Предотвращает появление неприятных запахов.
Фильтрует сточные воды.

Что такое еврокуб

Это ёмкость с прямоугольными гранями из белого, синего или чёрного пластика. В каждом предусмотрены отверстия, которые используются в системе для забора и слива жидкостей. Еврокуб под септик закапывают в землю, где он подвергается давлению, но пластик с армированием не теряет герметичности при продолжительной эксплуатации. Его прочность усилена жесткими рёбрами и металлическим каркасом, что повышает надёжность изделий.

Стенки куба способны выдерживать нагрузку и не деформироваться, даже если подавать нечистоты под давлением. Материал куба не взаимодействует с агрессивными веществами и не меняет свойств от перепадов температуры и влажности. В корпусе не появляются трещины при механических воздействиях. Можно не волноваться, что вредные стоки попадут в окружающую среду.

Основные части еврокуба:

1) Пластиковые стенки.
2) Заливная труба с крышкой, её диаметр 150 мм.
3) Вентиляционный клапан, он рядом с заливной горловиной.
4) Сливной кран, расположенный в нижней части.
5) Металлическая обрешётка, в которую заключена пластиковая ёмкость (колба).
6) Поддон из металла или дерева.

Параметры стандартных еврокубов:

Принцип работы септика из еврокубов и этапы фильтрации

Загрязнённая жидкость после очистки становится безопасной для выброса в окружающую среду, так как предварительно проходит несколько этапов фильтрации:

Стоки поступают в первую камеру, где отсеивается крупный мусор.
После грубой очистки нечистоты попадают в камеру с биопрепаратами. Здесь органика перерабатывается микроорганизмами.
Жидкость попадает в фильтрационное поле для более тонкой очистки.
Очищенная вода выбрасывается в почву на приусадебном участке.

Фильтрационное поле для тщательной очистки можно не делать. После прохождения основных этапов стоки теряют неприятный запах и становятся безопасными для природы.

Важные расчёты

Построить септик из еврокуба на даче своими руками просто. Перед началом работ необходимы предварительные расчёты и подготовительные работы.

Официальные нормативы расхода холодной воды в сутки на одного человека: 200 л холодной и 100 л горячей. Норматив умножьте на количество человек в семье и на 3 суток, необходимых для отстаивания и очистки. Полученный объём разделите на объём одного куба и округлите до целого числа. В таблице указаны нормативы и результаты расчётов для кубов объёмом 1 м3.

№	Расхода воды в сутки на 1 человека, л	К-во человек в семье	Объём расходуемой воды за сутки, л	Объём расходуемой воды за 72 часа, л	Количество еврокубов для септика по расчёту от объёма, шт.	Количество еврокубов для септика с учётом биокамеры, шт.
1	100	1	100	300	1	2
2	100	2	200	600	1	2
3	100	3	300	900	1	2
4	200	1	200	600	1	2
5	200	2	400	1200	2	2-3
6	200	3	600	1800	2	3
7	300	1	300	900	1	2
8	300	2	600	1800	2	3
9	300	3	900	2700	3	4

Дешевле и проще получается септик из одного еврокуба, но при расчётах лучше учитывать не только личные потребности, но и возможность посещения гостей. Рассчитывайте объём для септика с запасом. Добавьте ещё один куб для поэтапной фильтрации.

Фактический расход воды обычно не соответствует нормативам, поэтому при расчётах учитывайте свои индивидуальные потребности. Используйте для расчётов показатели водомеров.

Проектирование

Нельзя произвольно строить септик даже на собственном участке. Он должен соответствовать санитарным и строительным нормам. Учитываются расстояния от проектируемого очистного сооружения до ближайших объектов участка:

Источник питьевой воды, колодец─ 50 м.
Фруктовые среднерослые деревья─ 3 м.
Кустарники─ 1 м.
Водохранилище, озеро─ 30 м.
Дорога с активным движением─ 5 м.
Ручьи и реки─ 10 м.
Дом─ 4-5 м.
Хозяйственные постройки─ 1м.
Участок соседа─ 3 м.
Газопровод─ 5 м.

При проектировании учитывается состав грунта, его фильтрующие способности, глубина промерзания, особенности рельефа. На наклонной местности септик располагают ниже питьевой скважины.

Чтобы подводящий трубопровод успешно функционировал создают искусственный уклон, а на поворотах делают ревизионные колодцы. Предусматривается и свободный подъезд ассенизаторов, которые будут периодически осматривать и очищать септик от ила.

Разметка, земляные работы и фундамент

Можно узнать технологию, как сделать септик из еврокубов своими руками, затем выполнить рабочие процессы, но предварительно придётся выполнить несколько простых и важных мероприятий.

Уточните расположение межи и координаты своего приусадебного участка, а затем приступайте к внутренней разметке будущего объекта. Перенесите основные точки из проекта в натуру, отметьте их на участке колышками и натяните между ними бечёвку.

Теперь на территории, обозначенной колышками и бечёвкой, выкопайте котлован. Уровни для отсеков делают различными, чтобы жидкость свободно переливалась из одного куба в другой. Периметр котлована сделайте шире каждого куба на 0,3 м, а глубину траншеи больше высоты куба на 0,5 м без учёта верхней насыпи. По возможности первая ёмкость ставится ниже глубины промерзания грунта.

На дно котлована добавьте песок, затем гравий и утрамбуйте. Высота каждой подсыпки примерно по 30 см. Установите съёмную опалубку из досок и залейте бетоном высотой 0,2 м. Накройте поверхность полиэтиленом и ждите полного высыхания. Период высыхания зависит от условий окружающей среды, его продолжительность примерно 1 месяц.

Мягкий грунт под тяжестью полных колб может просесть, тогда в местах соединений нарушится герметичность. Подсыпку, утрамбовку и бетонную подушку делайте тщательнее.

Соединение еврокубов в систему

Для монтажа вам понадобятся: герметик, жидкая гидроизоляция, утеплитель, стальные элементы, тройники и пластиковые трубы (d= 150 мм). Начните с первого куба, сделайте в нём с помощью болгарки отверстие на расстоянии 0,2 м от верха и соедините его с канализационной трубой. Затем на противоположной стороне отмерьте 0,3 м от верхней поверхности для второго отверстия. Соедините первый и второй кубы.

На второй и последующих колбах тоже проделайте два отверстия на более низком расстоянии от верхней грани. К крайнему кубу подсоедините трубу для отвода на фильтрационное поле (колодец). Сверху на каждом баке оставьте отверстия для устройства труб вентиляции и периодической прочистки. В горловину первого куба вставьте трубу для контроля. Закрепите её резиновой муфтой и термоклеем.

Кубы располагают на расстоянии 20 сантиметров, соединяют металлическими деталями или сваривают. Должна получиться единая жёсткая конструкция. Места соединение труб со стенками обработайте силиконовым герметиком и жидкой гидроизоляцией.

Наружную поверхность кубов и трубопровод утеплите минеральной ватой или пенопластом. Соединяйте участки системы так, чтобы жидкость свободно переливалась. В систему залейте воду, чтобы проверить герметичность и предотвратить давление грунта на стенки во время обратной засыпки.

А можно ли сделать септик из одного еврокуба? В системе должно быть хотя бы две камеры, которые выполняют функции отстаивания. Можно разделить одну ёмкость внутренней перегородкой.

Обратная засыпка

Систему необходимо засыпать землёй. Мастера предлагают несколько вариантов завершающих работ:

Приготовьте смесь из песка и сухого цемента 5:1, затем подсыпьте её слоями в пазухи между стенами котлована и кубов. Каждый слой поливайте водой.
Залейте жидкий бетон, используя обрешётку еврокубов, как арматуру.
Вставьте листы профнастила или шифера вокруг куба по периметру котлована.
Соедините арматуру бетонной подушки с каркасом системы.

Выберите способ, который будет оптимальным по цене и особенностям грунта и климата. Сверху накройте систему утеплителем из пенопласта и пеноизола, засыпьте и разровняйте грунт.

Бактерии

Отходы создают среду для гниения и неприятного запаха. Добавьте во вторую камер бактерии, чтобы ускорить распад стоков на простые вещества (газ, воду, нитраты). Эффективно применение анаэробных бактерий совместно с аэробными.

Под их действием сначала распадается твёрдый мусор, затем он преобразуется в удобрения. С микроорганизмами септик действует эффективнее, реже требуется очистка, нет запаха. В магазинах продаются составы, подходящие для переработки загрязнений, отличающихся составом и условиями.

Идеальная очистка

Можно улучшить очистку воды после её прохождения через септик. Выкопайте фильтрационный колодец, а его дно засыпьте песком с гравием. Так вода будет проходить естественную очистку и постепенно просачиваться в почву. Или сделайте фильтрационное поле, оно напоминает оросительную систему. Стоки будут циркулировать по трубам с отверстиями, постепенно просачиваясь и одновременно орошая почву.

Для устройства поля используйте центральную трубу диаметром от 150 мм, укладывайте под уклоном 2 см на 1 погонный метр. Оросительные трубы длиной до 20 м и диаметром от 100 мм. На конце каждого водопровода сделайте стояк для вентиляции.

Конструктивные решения

Используйте пластиковые ёмкости для усиления существующей системы или совместно с бетонными кольцами. Можно сделать своими руками септик и из одного еврокуба, но по устройству он будет напоминать обычную выгребную яму для деревенской уборной. Пластик надёжно защищает почву от нечистот, но колбу придётся регулярно очищать. Если срезать дно еврокуба и поставить его на подушку из песка, щебня и геотекстиля, то получится яма с фильтрующими слоями.

Еврокуб универсален, он удобен для различных хозяйственных нужд: сбора дождевой воды, небольшого бассейна, устройства душа, хранения корма, устройства теплицы и аквапоники, выгребной ямы и септика.

Для сооружения септика строить объемные бетонные емкости вовсе не обязательно. Локальное очистное сооружение с небольшой производительностью можно сделать своими руками из еврокубов или капроновых емкостей. В этой статье речь пойдет о конструкции и этапах монтажа такого септика.

Самодельные септики наследуют принцип работы готовых решений, таких как «ТОПАС» или «ТАНК», однако конструктивно они сильно отличаются. Разделить емкость на камеры почти невозможно: полиэтилен плохо поддается склеиванию в кустарных условиях, а узкая горловина затрудняет ведение работ. Поэтому используют несколько рядом стоящих емкостей, соединенных между собой.

Какие емкости можно использовать

Для септика целесообразно использовать бывшие в употреблении емкости без повреждений корпуса с формой вертикального цилиндра или параллелепипеда. Толщина стенок емкости должна быть не менее 3,5 мм, а еврокуба — не менее 2 мм.

Еврокубы ввиду малой вместимости (1000-1050 литров) применяют в септиках с суточной производительностью до 1 м 3 в сутки, в остальных случаях используют капроновые емкости. Их объем рассчитать не трудно — общая вместимость септика выбирается равной трехкратной величине суточного водоотведения. А при количестве сбросов свыше 5 м 3 в сутки общий объем камер септика должен быть в 2,5 раза выше.

Размеры аэротенка и первичного отстойника соотносятся как 1,5:1, вторая и третья камеры равны по объему. К примеру, септик объемом 6 м 3 имеет следующую вместимость камер:

Первичный отстойник 1500 литров.
Аэротенк — 2250 литров.
Камера глубокой очистки — 2250 литров.

В очистных сооружениях объемом свыше 10 м 3 все камеры имеют одинаковый объем.

Особенности монтажа при высоком УГВ

Самодельные септики из пластиковых емкостей разумно монтировать при невысоких сточных нагрузках — до 6-8 м 3 в сутки. В отличие от очистных сооружений с бетонными емкостями они имеют ряд недостатков.

При уровне грунтовых вод (УГВ) ниже 1,5-2 метров септик монтируется по стандартной схеме. Но если грунтовые воды выше, существует реальная угроза обратного поступления жидкости и затопления. В этом случае требуется буферная емкость с более высоким уровнем, в которую очищенная вода подается посредством эрлифта или дренажного насоса.

Вариант устройства септика при высоком уровне грунтовых вод: 1 — вход сточных вод; 2 — первая емкость; 3 — вторая емкость; 4 — дренажный насос; 5 — вентиляция; 6 — буферная емкость; 7 — дренажное поле

При слишком высоком УГВ (менее 50 см) есть вероятность затопления септика через кессон или зазоры дренажного канала. Эти проблемы решаются следующими способами:

Прокладка вводной дренажной трубы выше УГВ с последующим утеплением.
Устройство герметичного канализационного канала.
Герметизация кессона, использование емкостей с удлиненными горловинами.
Монтаж септика близко к поверхности почвы и его утепление.

Последний пункт подразумевает минимальное удаление септика от стояка, но не ближе трех метров от фундамента здания.

Земляные работы и установка емкостей

Установка септика начинается после прокладки канализационного канала. Для самодельного септика, в отличие от заводских ЛОС, имеет значение высота врезки вводной трубы — оптимально в 20-25 см от верха. С учетом этого определяют глубину котлована. Емкости выставляют в нужном порядке на распланированном грунте, затем размечают контуры будущего котлована, отступая от стенок камер 25-30 сантиметров для засыпки.

Дно котлована заливают бетоном, армируя металлической сеткой с прутьями 4 мм и ячейкой 60х60 мм. Бетон застывает за 2-3 суток, по их истечении можно устанавливать первую и третью емкости, врезать вводную и выходную трубы соответственно. Для врезки трубы удобно использовать деревянный брусок с двумя вкрученными в него насквозь саморезами, расстояние между остриями которых на 1-2 мм меньше радиуса трубы. Этим «циркулем» выцарапывают идеально круглое отверстие в месте ввода и вставляют трубу. Нужно приложить усилие, но такой способ делает примыкание стенок более плотным.

В местах ввода труб соединение обрабатывают термоклеем: сначала белым прозрачным стержнем, а затем полупрозрачным черным. На концы труб надевают тройники с прямым отводом и располагают их вертикально, нижний конец удлиняют до середины высоты камеры.

Засыпка и устройство кессона

После установки всех емкостей готовят смесь из пяти частей песка и одной части цемента, ею засыпают промежутки между стенками резервуаров и котлована. Делают это в несколько этапов. Сначала засыпают и утрамбовывают нижний слой в 1/4 высоты, заполнив септик водой на треть. В дальнейшем проводят засыпку до половины, а потом на 2/3 высоты.

При монтаже на малой глубине разумно перед засыпкой обложить септик плитами пенополистирола. Когда засыпка покроет вводную трубу, плиты ППС режут и укладывают горизонтально, затем продолжают засыпать септик до уровня верхней стенки емкостей.

Кессон представляет собой техническую камеру, предназначенную для размещения в ней оборудования. Стенки кессона выкладывают в полкирпича, чтобы они выступали на 10-15 см над уровнем грунта, дно заливают после врезки проходных гильз в верхнюю стенку камеры. При заливке стяжки горловину септика ограждают кольцевой опалубкой, например, из пластика. Кессон может быть общим или индивидуальным для каждой камеры. В последнем случае в перегородках закладывают проходные гильзы для труб и шлангов.

Внутренняя начинка септика

Из электрооборудования в септике используется только компрессор, такой как Pondtech А-85. Для перекачки массы применяется система эрлифтов. Эрлифт перекачки жидкости из первичного отстойника размещают на уровне вводной трубы, а в аэротенке его располагают в 10-15 см от верха камеры. Сбрасывающие отводы опускают на середину высоты емкости. Для перекачки активированного ила из аэротенка и камеры глубокой очистки в первичный отстойник используют два отдельных эрлифта с общей точкой сброса в 70-100 см от дна. Всасывающие патрубки эрлифта располагают в 10-15 см от дна, а сам насос размещают на трети высоты камеры.

В качестве каналов перекачки отлично подходят гофрированные спиральные шланги 32 мм, их можно легко проложить без резких поворотов. Соединение с эрлифтами уплотняют винтовыми хомутами или нейлоновыми стяжками.

1 — входная труба; 2 — мембранный диффузор (аэратор); 3 — бетонная заливка; 4 — эрлифт перекачки в воды; 5 — компрессор; 6 — цементно-песчаная засыпка; 7 — кессоны; 8 — эрлифт перекачки ила; 9 — выходная труба

Эрлифты можно сделать своими руками. Для этого берут отрезок ПВХ трубы 32 мм длиной 15-20 см, сверлят в нем посередине два отверстия 15 мм и вкручивают в них штуцеры под шланг 12 мм с резьбой 1/2". Соединение получается достаточно плотным, при желании его можно обработать термоклеем. На штуцеры надевают два отрезка шланга и соединяют их тройником.

От компрессора воздух подается к мембранным диффузорам, расположенным в 40 см от дна первой и 25-30 см от дна второй камеры. Для питания эрлифтов делают тройниковые отводы, воздух пропускают через регуляторы протока. Эрлифты перекачки ила дополнительно снабжают кранами или электроклапанами для автоматического управления.

Завершение монтажа и пуск

В высших точках каждой емкости, обычно в крышках, необходимо установить вытяжные каналы для отвода вентиляционных газов. После этого септик заполняют водой и опробуют его работу в «чистом» режиме: регулируют подачу воздуха к эрлифтам и проверяют скорость перекачки. Если режим работы устраивает — септик можно запускать.

Один из способов обеспечить качественную очистку стоков в частном доме или на даче без лишних трат – сделать септик из еврокубов своими руками.

Конструкция и особенности еврокубов

Еврокубы – это удобная тара для хранения и транспортировки различных жидкостей, форма которых в полной мере определяется названием. Материалом для изготовления еврокубов служит прочный нетоксичный и устойчивый к химическому воздействию пластик. Толщина стенок позволяет выдерживать достаточно большие нагрузки – в зависимости от модели еврокубы имеют вместительность от 800 до 1000 литров. Дополнительную прочность изделиям придает внешний каркас из толстой стальной проволоки. Внешне это выглядит, будто пластиковая емкость заключена в тесную клетку. Для слива жидкости предусматривается отверстие с короткой горловиной, закрывающееся завинчивающейся крышкой.

Как материал для самостоятельного изготовления очистных сооружений еврокуб под септик на дачу или в частный дом имеет определенные преимущества :

полная непроницаемость для воды, позволяющая избежать попадания грязных стоков из септика в грунт,
небольшой вес, дающий возможность выполнить все работы по устройству септика даже одному человеку без использования спецтехники,
легкость выполнения отверстий и установки труб (входных, выходных и соединительных),
высокая скорость постройки очистного сооружения,
легкость обслуживания септика,
достаточно высокая эффективность септика при условии правильного монтажа.

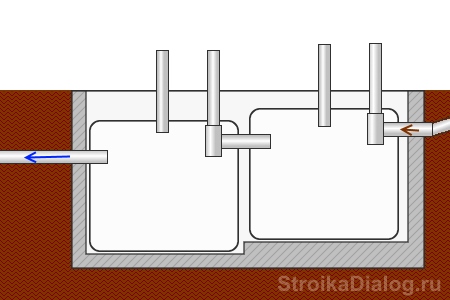

Чертеж септика из двух соединенных между собой еврокубов

Недостатками септиков из еврокубов по отзывам владельцев являются:

невысокая прочность пластмассы, повышающая риск разрушения в холодное время года,
необходимость закрепления емкостей, которые из-за небольшого веса в незаполненном состоянии могут «всплывать» во время паводка.

Следует принимать во внимание, что недостатки еврокубов в качестве септиков являются относительными, то есть, они могут быть в значительной степени устранены в процессе подготовки к строительству и во время монтажных работ.

Принцип работы очистного сооружения

Если устанавливается септик из еврокубов, схема чаще всего предусматривает наличие двух последовательно соединенных емкостей. Для того, чтобы полностью использовать объем второго резервуара, его обычно размещают чуть ниже первого. Медленно перетекая из одного еврокуба в другой, стоки избавляются от крупных фракций, которые осаждаются на дно.

На фото показана схема как сделать септик из еврокубов из двух емкостей

Проектирование септика из еврокуба подразумевает, что очистные сооружения этого типа выполняются энергонезависимыми. Им не требуется приток воздуха, а значит, нет необходимости в установке компрессора. Септики не требуют эксплуатационных расходов. Осевший ил и трудноразлагаемые примеси расщепляются анаэробными (не требующими воздуха) микроорганизмами. В самодельные септики из еврокубов без откачки на начальном этапе эксплуатации необходимо добавлять биоактиваторы для ускорения процессов очистки.

Откачка сточных вод септика в этом случае не потребуется: осветленные стоки поступают в фильтрационное поле, где проходят дополнительную очистку, а скопившийся ил можно удалить без применения спецтехники, для чего рекомендуется предусмотреть специальное закрывающееся отверстие. Периодичность удаления ила из септика – примерно раз в один-два года, в осеннее время.

Если, сделав септик для дачи из еврокубов своими руками, заниматься откачкой самостоятельно вы не хотите, всегда есть возможность вызвать для этого специалистов с оборудованием.

Необходимый объем септика определяется следующим образом: 200 литров воды, приходящиеся на каждого человека в день, умножаются на количество членов семьи, и все это еще умножается на 3. Например, для троих человек будет достаточно септика, объемом 1800 литров, то есть 1,8 кубометра.

Подготовка к монтажу

Выяснив, как сделать септик из еврокубов и приобретя необходимые для строительства материалы, можно приступать подготовительным работам.

При выборе места, куда вы планируете установить септик из еврокубов без откачки своими руками, нужно учитывать, что находиться он должен не ближе 5 м к дому и 30-50 м к скважине/колодцу.

Месторасположение септика на участке

Котлован для установки септика вырывается с запасом. Размер зазора между стенками резервуара и стенками котлована зависят от особенностей выбранной конструкции.

Для защиты септика от промерзания часто устанавливают пенопласт или другой влагостойкий теплоизолятор.
Для повышения прочности практикуют заливку зазора бетоном или монтаж «короба» из досок.

В вырытом котловане заливают фундамент из бетона толщиной около 20 см. На этапе затвердевания в фундамент устанавливаются металлические крюки или кольца для «якорения» пластиковых емкостей, которое предотвратит их всплывание.

Опалубку для фундамента септика выполняют ступенчатой, с учетом того, что второй куб должен устанавливаться ниже по уровню, чем первый.

В это же время вырывают фильтрационную траншею , в которой потом будет уложена перфорированная труба, отводящая осветленные стоки из септика.

Еврокубы также нуждаются в подготовке к установке . Имеющееся сливное отверстие герметизируется. Оно имеет слишком маленький диаметр и расположено низко, поэтому его нельзя использовать для подсоединения труб.

Выполняются другие отверстия:

В первом кубе – для входа канализационной трубы и для перетока жидкости во второй резервуар.
Во втором кубе – вход из первой емкости и выход в фильтрационное поле.
На верхних плоскостях каждого куба – отверстие для вентиляционной трубы.

Для подвода трубопроводов все отверстия снабжаются тройниками, а места соединения тщательно герметизируются.

Установка и герметизация трубопроводов

Монтажные работы

Септик из кубовых емкостей своими руками устанавливается только после завершения всех подготовительных работ. Бетон фундамента к этому моменту должен набрать прочность. В некоторых случаях практикуется частичное заполнение емкостей водой для того, чтобы легкие резервуары не смещались при каждом задевании.

Правила эксплуатации

Для максимальной долговечности септика из еврокубов и обеспечения эффективности важно соблюдать правила эксплуатации очистных сооружений этого типа:

периодически вводить специальные биопрепараты для септиков,
не допускать максимального заполнения резервуаров в холодное время года,
снабдить вентиляционные каналы подсасывающими клапанами или использовать общий вентиляционный стояк, чтобы в канализационных трубах не образовывались зоны разреженного воздуха, которые препятствуют свободному току жидкости.

Септик из еврокубов видео

А в этом разделе вы можете посмотреть видео по теме нашей статьи, которое демонстрирует описанный выше процесс по строительству септика на даче.

Самостоятельно сделанные и эффективно работающие ЛОС (локальные очистные сооружения) вызывают повышенный интерес у пользователей нашего портала. Например, при невысоком УГВ часто используется .

Попытка реализовать эту схему на плохо дренирующих, пучинистых грунтах, при высоком уровне грунтовых вод может закончиться плачевно. Кольца может сдвинуть при сезонной подвижке грунта, и нарушится герметичность септика, а дренажный колодец (который ставится без дна) или поля фильтрации, будет постоянно затапливать. Использование на водонасыщенном «проблемном» участке покупных пластиковых очистных станций также может привести к тому, что при пучении грунта закопанную систему выталкивает или сдавливает стенки.

В связи с этим интересна схема реализации поверхностного септика из еврокубов на «болоте» пользователя FORUMHOUSE с ником Globi .

Globi Участник FORUMHOUSE

У меня на участке высокий уровень грунтовых вод. Обычный септик не сделать. Посмотрев на мытарства соседа (он второй сезон после зимы пытается «утопить» всё время всплывающую ЛОС), я решил сделать поверхностную очистную систему на базе 2-х еврокубов.

Система привлекла пристальное внимание пользователей, столкнувшихся с аналогичной проблемой высокого УГВ. Но, решив построить данную схему, следует сразу продумать, куда отводить сток после септика. Зачастую проблема доочистки и дальнейшей утилизации «чёрных» вод на заболоченном участке, с недостаточной поглощающей способностью грунта, превращается в настоящую «головную боль».

О том, как решил эту проблему Globi, мы расскажем немного позже, а сейчас опишем конструктив поверхностного септика. Для его сборки нам потребуются:

Еврокубы – 2 шт.
Материал для сооружения пристроя к дому, в котором монтируется септик: доски - 10 шт. сечением 100х25 мм, листы плоского шифера толщиной 1 см.
Материал для утепления короба – пенополистирол (пенопласт) – 10 листов.
Профнастил для крыши «домика» под септик.
Мелочовка – канализационные трубы, специальные уплотнительные манжеты для септика, тройники, метизы.

Globi

Еврокубы мне обошлись по 3500 рублей за 1 шт. (по ценам 2012 года). За материал для «саркофага» я отдал ещё 4100 руб. Трубы и отводы обошлись в 3500 руб. + всякая мелочовка и строительные материалы в виде пустотелых бетонных блоков, цемента, металлической сетки для армирования основания под септик. На всё про всё я потратил около 17 тыс. руб.

Конструкция пристроя может быть изменена в соответствии с размерами септика и доступности тех или иных строительных материалов.

Главное – монтируя поверхностный септик, помнить, что все точки подключения сантехнического оборудования – унитаз, раковины, ванна – должны находиться выше, чем точка входа в ёмкости.

Необходимо соблюсти необходимый уклон канализационных труб (2 см на 1 погонный метр, при диаметре 110 мм). Если высота перекрытия первого этажа (от уровня земли до пола) не позволяет выдержать уклон трассы, то придётся думать, как «забрасывать» отходы жизнедеятельности в септик, например, с помощью фекального насоса.

Процесс монтажа септика наглядно виден на следующих фотографиях.

Заливаем из бетона основание, а далее ведём монтаж системы, не забыв в конце сборки проверить её на герметичность, чтобы убедиться, что после запуска септик не станет «пахнуть», находясь рядом с домом. Для этого Globi использовал автомобильный компрессор, предварительно заглушив выход стандартной заглушкой, а на вход поставил заглушку со штуцером от гидроаккумулятора.

Globi

Качал долго, пока одна из заглушек не вылетела с громким хлопком. Система герметична, постороннего неприятного запаха не должно быть. Далее я смонтирую вентиляционную трубу и продумаю, как сделать вентиляцию самого короба, чтобы из-за перегрева летом в септике не погибли бактерии.

Проверяя ёмкости на герметичность под избыточным давлением, главное не увлечься процессом, иначе пластиковый куб может разорвать.

Для строительства системы необходимо разобраться в принципе её работы. По словам пользователя, он основательно порылся в интернете, чтобы узнать об основных нюансах функционирования септика. Основа всей системы – правильное переливов , из одного еврокуба в другой, и дальнейший сброс стока в дренаж.

При поступлении отходов в септик они сепарируются. Часть твёрдых отходов сразу идёт на дно или осаждается через некоторое время, пройдя через отстаивание. Затем жидкость переливается в следующую ёмкость. При этом жидкость в следующий бак из предыдущего куба надо забирать так, чтобы перелив находился на одну треть ниже уровня поверхности воды в баке. Это позволит отсечь плавающие на поверхности твёрдые включения.

Globi

От классической схемы переливов я отступил. Это позволило сэкономить на прочистках. В принципе они и не нужны. Т.к. септик не заглублён, в любой момент можно всё разобрать и прочистить трубы.

Например, в данной конструкции вход в септик прочищается прямо из дома. Для этого стоит ревизионный люк. Перелив между первой и второй ёмкостью также доступен, достаточно снять стенку (лист шифера, прикрученный на шурупы) и отсоединить переходник на вентиляционную трубу.

Выход из септика прочищается снаружи – сантехническим тросом через тройник.

Также нужно обеспечить правильное вентилирование септика. Для этого (её выводят как можно выше, например, к коньку) и приточная труба, обеспечивающая поступление воздуха в систему. Такая труба обычно ставится в конце фильтрационного/аэрационного поля, на дренажной трубе.

Фановая труба обеспечивает сообщение канализационной системы с атмосферой, а также предотвращает появление неприятного запаха в доме и срыв гидрозатворов.

Один из главных элементов системы – дренажный тоннель. Пользователь сделал его из старой ванны, закопанной на глубине 0.5 метра. Он поставил её на бетонные блоки (по всему периметру) для увеличения объёма самодельного инфильтратора - перевёрнутой ёмкости без дна. Сверху ванна утеплена пенопластом и присыпана землёй. Ввод стока осуществляется через отверстие в ванне.

Инфильтратор нужен для доочистки стока.

Globi

Эксплуатация показала, что дренаж не промерзает.

Ещё один вопрос, который волновал многих, кто решил повторить данный септик, не замёрзнет ли он зимой.

Практика показала, что утепление короба пенопластом толщиной в 100 мм достаточно для нормальной эксплуатации при отрицательных температурах. Следует учитывать, что стена дома, к которой обращены ёмкости, тёплая. При активности бактерий (процессе брожения) выделяется тепло. Дополнительно (на всякий случай) пользователь поставил снизу, с правой стороны бака, электрический обогреватель мощностью 0.5 кВт. При эксплуатации даже в при -18 °C септик не замёрз, а обогреватель реально нужен только в сильные морозы .

Для увеличения эффективности работы очистной системы Globi запускает в неё покупной биоактиватор – микроорганизмы, смывая их раз месяц в унитаз.

Ещё один вопрос - хватит ли объёма 2-х еврокубов или лучше поставить 3 шт.

Globi

Объём септика зависит от количества людей, проживающих в доме. Кроме этого, еврокубы бывают разного объёма. Мои - по 700 литров. Эффективный объём – по 550 л в каждом. Итого – 1100 л. Это, конечно, немного не дотягивает до рекомендуемых норм для 2-х человек, особенно если будет залповый сброс, но у меня в доме стоит 2 санузла - с компостным и биотуалетом, и душем, имеющим собственный дренаж. Если потребуется, то со временем можно будет поставить ещё 2 еврокуба. Это легко, т.к. копать ничего не придётся.

Один из наиболее простых и экономически доступных вариантов очистного сооружения для дома или дачи – септик из еврокубов. В сочетании с хорошим дренажем он будет эффективно очищать стоки и долгие годы работать бесперебойно. Давайте рассмотрим как сделать септик своими руками из еврокубов, детально с расчетами и пошаговой инструкцией.

У тех, кто столкнулся с проблемой выбора очистного сооружения, часто возникает вопрос: стоит ли тратиться на септик, когда можно обойтись обычной выгребной ямой. Можно, но она может не выдержать больших объемов воды от всех санитарных удобств, а витающие вокруг нее ароматы не всегда приемлемы на частном участке, особенно на небольшом. Кроме этого, неочищенные бытовые стоки могут загрязнять подземные воды, тогда почувствовать их запах или даже легкий привкус можно будет у ближайшей скважины, и это не обрадует работников санэпидемстанции.

С септиком этих проблем можно избежать, но поскольку стоимость промышленных сооружений достаточно высока, домовладельцам приходится искать альтернативу. И наиболее приемлемым вариантом с точки зрения стоимости и простоты монтажа стал септик из еврокуба.

Конструкция и

Септик из еврокубов это единая герметичная система, которая состоит из одной и более емкостей. Канализация соединяется с первой емкостью, и стоки попадают в резервуар, где происходит их грубая очистка.

Принцип работы септика из еврокубов

Нечистоты отстаиваются и разделяются на несколько фракций с разным удельным весом, а именно, на осадок, газы и осветленную воду, которая находится в средних слоях. Также, очищению воды способствуют микроорганизмы, которые питаются органическими отходами. Для поддержания их в необходимом количестве в емкость добавляют специальные смеси бактерий для септиков и выгребных ям. По переливной трубе вода из первой емкости переходит во вторую, где также происходит ее отстаивание и брожение.

Осветленные во второй емкости стоки очищены от примесей примерно на 60%. Далее вода уходит в дренажную систему, где проходит почвенную доочистку. В результате брожения в первой и во второй камерах выделяется некоторое количество метана, углекислого газа и сероводорода, они удаляются через вентиляционную трубу. Откачка жидкости выполняется ассенизаторской машиной через трубу для прочистки.

Основной элемент очистного сооружения – еврокуб

Еврокуб представляет собой пластиковый контейнер из полиэтилена высокой плотности, толщина его стенки варьируется в пределах 1,5-2 мм. В верхней части куба находится заливная горловина диаметром 150 мм, на ней установлена полиэтиленовая крышка, дополнительно она может быть снабжена вентиляционным клапаном. В нижней части емкости расположен сливной кран.

Принцип работы септика из еврокубов

Каждый еврокуб заключен в металлическую обрешетку и установлен на деревянный, стальной или пластиковый поддон. Как многие другие пластиковые контейнеры еврокубы имеют свои типоразмеры, поэтому вопрос: какой купить, возникает редко. Стандартной считается емкость объемом 1000 литров, ее длина – 1,2 м, ширина – 1 м, высота 1,16 м, масса около 50 кг. Еврокуб является уже практически готовым резервуаром и требует лишь минимальных монтажных работ, именно поэтому канализация с септиком из полиэтиленовых баков становится все более популярной.

Нормы и правила расположения септика на участке

Основные требования устройству септика оформлены в строительных, санитарных нормах и правилах, это основные документы, определяющие устройство очистного сооружения с учетом прилегающих строений и особенностей территории. Перед установкой очистных сооружений в частном доме или на даче необходимо подготовить и утвердить проект в соответствующей организации.

При строительстве септиков, важно обратить внимание на некоторые особенности его установки в определенных условиях.

Нормы и правила расположения септика

Глубина установки септика, не зависимо от того какой он будет конструкции, не должна быть меньше границы промерзания грунта, если требование невыполнимо, септик обязательно утепляют.
Грунт должен обладать высокой проницаемостью, оптимальными считаются песчаные и
гравийные грунты. В случае, с глинистой почвой потребуется сооружение выгребных канав и установка насоса.
Если территории на частном участке не хватает
для грунтовой фильтрации, потребуется сооружение аэрационного колодца.
При размещении септика на участке стоит учесть, что как и для выгребных ям ему потребуется откачка и нужно позаботиться о возможности
подъезда техники.

Расчет емкости септика

Чтобы канализация была функциональной, а установка нового септика в частном доме не напрасной, следует заранее рассчитать предполагаемый объем стоков, а соответственно, объем и количество емкостей.

Согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» на одного человека объем потребляемой воды составляет около 150-200 литров в сутки.

Стандартная норма расхода воды на одного человека в день – 200л, даже если по факту она меньше берут в расчеты именно это число и умножают его на количество проживающих в доме людей. Полученную цифру умножают на 3. 3 дня это стандартное время, за которое вода в септике очищается и частично уходит. Теперь чтобы определить объем резервуара в м3, полученную сумму делят на 1000. Таким образом, для семьи из 3-х человек объем септика должен быть 1,8-2 м3, то есть понадобиться 2 еврокуба. Если в доме бывают гости, рекомендуют к общей емкости добавить 200 литров.

Этапы монтажа септика из еврокубов

Канализация с септиком из еврокубов, от остальных очистных сооружений отличается тем, что потребуется дополнительное обустройство

Дренажная и сливная система

ы, но при правильном монтаже такая конструкция будет надежным и долговечным решением в частном доме или на даче.

Перед тем как приступить к монтажным работам, продумывают конструкцию и месторасположение септика на участке, решают, какой лучше установить, что бы канализация в частном доме была функциональной и согласовывают план в СЭС.

Подготовка котлована под септик.

Длина и ширина ямы должна соответствовать размеру септика в сборе с небольшим запасом в 15-20 см по всему периметру. В этот промежуток будет укладываться теплоизоляция и прочный материал, защищающий септик от сдавливания.

Необходимая глубина определяется с учетом размера еврокуба и уклона общей магистрали трубопровода. Также учитывают высоту бетонной основы под септик и тот момент, что каждая следующая емкость устанавливается ниже предыдущей на 20-30 см, соответственно и стяжку дна выполняют ступенькой, а в свежий раствор устанавливают петли крепления для еврокуба.

Земляные работы и бетонирование основания под септик

Якорение обезопасит сооружение от смещения в случае прорыва грунтовых вод.

Важный момент: чтобы септик не выдавило весной грунтовыми водами его нужно закрепить к бетонному основанию ремнями.

Следующим этапом земляных работ будет рытье выгребных траншей для фильтрационного поля или колодца. Работы могут отличаться в зависимости от выбранного способа почвенной доочистки.

Дренажная система септика

Почвенную доочистку можно организовать несколькими способами.

Фильтрационные колодцы – простое и недорогое сооружение, представляет собой колодец, дно которого выполнено в виде фильтрационной подушки из песка и гравия. Но устанавливать его запрещается на многих типах грунта: супесках, песках, трещиноватых грунтах и суглинках. Производительность колодцев небольшая, а установка обязательно согласовывается с санитарно-эпидемической службой.
Поля подземной или наземной фильтрации представляют собой своеобразную оросительную систему, по которой проходят переработанные септиком сточные воды и попадают в почву. Устраивают систему из керамических или пластиковых перфорированных труб, уложенных на фильтрат. В конце каждого канала выводят вентиляционный стояк на высоту до 0,5 м.

Фильтрационные системы для септика

Фильтрационные траншеи – это котлованы глубиной до 1 метра, в которые укладываются трубы протяженностью более 30 метров, по ним вода уходит самотеком в имеющуюся сеть или ливневую канализацию.

Сборка и установка септика

Септик собирают по заранее разработанной схеме, придерживаясь основного правила – все соединения должны быть абсолютно герметичны, в том, какой герметик лучше использовать, единого мнения у строителей нет.

Сборку начинают с подготовки первой емкости. От верхнего края еврокуба отступают 20 см вниз и делают отверстие для патрубка, который будет соединять очистное сооружение с наружной системой канализации. На противоположной стороне куба, на расстоянии от верха 30 см делают второе отверстие для перелива, по нему стоки будут переходить во вторую емкость.

На втором еврокубе также делают несколько отверстий. Первое вырезают для переливной трубы, которая будет соединять емкость с первым резервуаром. Высоту прореза рассчитывают с тем учетом, что второй бак будет расположен на 20 см ниже первого. На его противоположной стороне на 15-20 см ниже делают отверстие для второй переливной трубы, она будет отводить предварительно очищенные стоки к полю фильтрации.

Сверху каждого бака необходимо организовать отверстие для прочистки и вентиляционный канал. Как правило, сверху проделывают только одно отверстие, и фиксируют в нем трубу для прочистки, а вентиляционный стояк выводят наружу, используя уже готовое отверстие заливной горловины. Трубу подбирают соответствующего диаметра и поднимают ее на высоту до 2 метров. Обязательно учитывают тот факт, что вентиляционная труба не должна быть опущена в емкость ниже переливного патрубка.

Сборка и установка септика из еврокубов

Совет! Если вентиляционный стояк сделать разборным, то в дальнейшем через него может выполняться откачка жидкости из септика и не потребуется дополнительное отверстие и вывод труб для прочистки

Между собой септики связывают стальными элементами на расстоянии 15-20 см. Утеплить сооружение можно минеральной, базальтовой ватой или пенопластом, не стоит забывать про утепление труб, которые расположены выше уровня промерзания грунта.
