Заделка балок пола в стену из газобетона. Из чего можно построить перекрытия в домах из газобетона: основные виды и характеристики

Строение, выполненное из газобетона, имеет свои конструктивные особенности, требующие повышенного внимания при его обустройстве. Изготавливая перекрытие в доме из газобетона, необходимо учитывать, что материал этот достаточно легкий и мобильный. Поэтому тяжелые балки в подобном доме категорически не подойдут, а оптимальным вариантом является деревянное перекрытие. Такой каркас будет оказывать минимальную нагрузку на несущие стены, что гарантирует последующую устойчивость блоков и отсутствие трещин на стенах.

Преимущества деревянного перекрытия

Кроме легкого веса, у имеется ряд других положительных характеристик:

Древесина - материал «дышащий», что очень важно для правильной влажности и циркуляции воздуха в помещении, и даже если только перекрытия будут выполнены из такого сырья, это существенно улучшит микроклимат в комнатах.

Недостатки древесины

К сожалению, у древесины, кроме достоинств, имеются и недостатки, которые также необходимо учитывать, изготавливая перекрытие в доме из газобетона.

В первую очередь этот материал пожароопасен, что диктует определенные требования к соблюдению техники безопасности в таком доме.

Перекрытие довольно хорошо проводит звуки, поэтому при монтаже необходимо проложить дополнительную звукоизоляцию.

Древесина очень подвержена воздействию излишней влажности и не любит перепады температур, под действием которых она изменяет свои характеристики. Этот момент также следует учитывать при строительстве.

Дерево - недостаточно прочный материал, поэтому, изготавливая деревянные перекрытия дома из газобетона, необходимо устанавливать достаточное количество несущих элементов.

Подготовка к работам по изготовлению каркаса перекрытия

Прежде чем приступать к выполнению работ, необходимо подготовить и сам материал для изготовления каркаса, и стены дома. Дело в том, что газобетон - не особо прочный материал, который плохо переносит нагрузки на сжатие, поэтому его необходимо в обязательном порядке армировать.

Особенно важно это для межэтажных каркасов, к которым относится и деревянное перекрытие в доме из газобетона с подвалом. Такие основания несут на себе не только вес материалов, применяемых при строительстве, но также нагрузку от мебели, установленной в доме, и людей, в нем проживающих. При этом перекрытия испытывают и вертикальные, и горизонтальные нагрузки, которые впоследствии оказывают свое влияние и на газобетонные стены.

Усиление стен из газобетона

Блоки из газобетона, просто посаженные на раствор или специальный клей, не всегда выдерживают растягивающую нагрузку, поэтому и выполняют армирование стен. Причем это мероприятие лучше проводить не только непосредственно перед тем, как установить деревянное перекрытие в доме из газобетона, но и в процессе возведения стен через каждые 4 ряда устанавливаемых блоков. Кроме того, подобная процедура воспрепятствует взаимодействию деревянных балок с материалом блоков.

На армирующий пояс впоследствии будут крепиться балки при помощи специальных антикоррозийных пластин. Для того чтобы выполнить армирование, в поверхности блоков прорезаются штробы размером 12х12 мм, в которые и закладывается арматура. В случае применения в стенах допустимо закладывание арматуры и в шовные промежутки.

Обработка древесины

Кроме подготовки стен необходимо компенсировать все недостатки древесного сырья. Прежде чем изготавливать деревянное перекрытие в доме из газобетона, нужно обработать материал специальными пропитками, предотвращающими гниение, появление грибка и плесени, а также снижающими впитываемость влаги. Все эти средства можно приобрести в магазине строительных материалов или воспользоваться старыми методами проведения антисептической обработки. Например, использовать в качестве гидроизоляции и антисептика битум или мастику. Также рекомендуется покрыть материал средствами, препятствующими возгоранию древесины.

Особенности монтажа

Специфические характеристики древесины определяют некоторые конструктивные решения при изготовлении перекрытия.

В первую очередь все несущие элементы усиливаются при помощи металла, для этого все соединения в перекрытиях закрепляют между собой нержавеющими пластинами. В случае если площадь помещения достаточно большая, необходимо добавить дополнительные элементы типа колонн или ригелей.

Толщина балок рассчитывается в зависимости от планируемой нагрузки плюс 15-20% про запас.

В зависимости от ширины пролета, используемого и нагрузки на деревянное перекрытие в доме из газобетона, рассчитывается расстояние между несущими балками. При этом соблюдается правило: чем больше пролет, тем чаще необходимо устанавливать балки. Это необходимо для исключения прогиба балки под собственным и сопутствующим весом.

Установка несущих балок

Монтаж несущих перекладин является, пожалуй, самой важной работой, от которой впоследствии будет зависеть надежность и долговечность всей конструкции перекрытия.

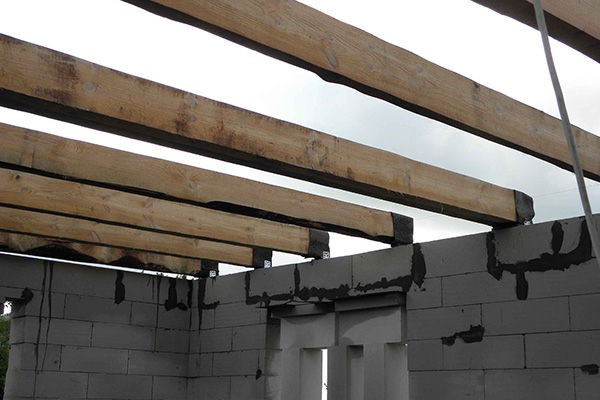

Для того чтобы установить балки, в блоках их газобетона вырезают специальные ниши, в которые будут уложены перекладины. Конец балки срезают под углом в 75 градусов, а срез обрабатывают любым доступным антисептиком. После чего выполняется гидроизоляция конца перекладины с помощью битума или мастики и его обмотка рубероидом.

Балку укладывают в пазы на стенах, которые также необходимо теплоизолировать минеральной ватой или пенополистиролом, это предотвратит увлажнение древесины. При этом соблюдается зазор в 3 см между концом перекладины и стенками ниши.

После окончательной установки балки на место щели в пазах заливают или специальным раствором.

Очень длинные перекладины, свыше 4,5 м, при пригибании могут разрушить нижнюю часть ниши, поэтому по краю выполняется фаска в 5 мм.

Обустройство наката и укладка утеплителя

Деревянное перекрытие в доме из газобетона (фото ниже) требует обязательной укладки гидро- и теплоизоляции. Первоначально выполняются поперечины для крепления обшивки. Как правило, используют бруски размером 50х50 мм, поверх которых закрепляются щиты из досок.

По низу брусков выполняют обшивку потолка, при этом чаще всего используется гипсокартон или ДСП. Эти материалы также обладают небольшим весом, да и последующая обработка такого покрытия наиболее предпочтительна при отделочных работах.

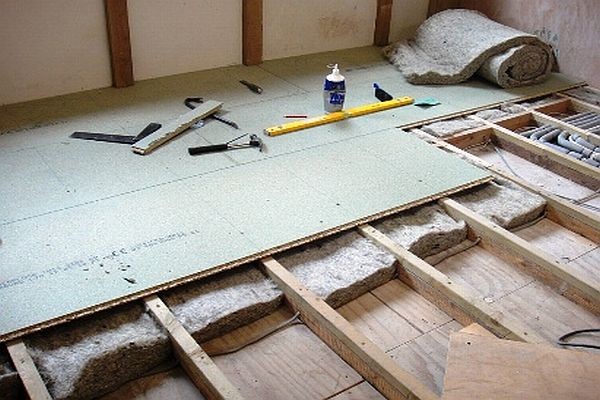

Сверху на накат из щитов выкладываются плиты из минеральной ваты или более современного утеплителя - пенополистирола, который выполняет двойную функцию - не только утепления, но и шумоподавления.

Обычно толщина изоляции составляет порядка 10 см, но при выполнении перекрытия между чердаком и этажом, а также в случае необогреваемого подвала, высоту изоляции необходимо увеличить до 20 см. Если используется минеральная вата, дополнительно выполняется пароизоляция, препятствующая увлажнению материала и предотвращающая появление конденсата. В случае применения пенополистирола этот шаг можно пропустить - такой материал сам является отличным гидроизолятором.

Поверх изоляции выкладываются лаги с промежутком в 50-70 см, а на них монтируют половую доску. При этом зазор между изоляцией и досками не стоит ничем заполнять, он нужен для качественной циркуляции что предотвратит появление грибка и плесени на чистовом покрытии.

Газобетон – материал, с помощью которого можно быстро возвести дом. Он хорошо держит тепло и просто монтируется. Здания из газобетона строят максиму до 3 этажей. Это обусловлено расчетом предельной нагрузки. Перекрытие в таких домах бывают разных типов, в зависимости от возможностей пожеланий заказчика. Попробуем разобраться в большинстве из них.

Особенности и виды перекрытий для газобетона

Перекрытия первого этажа являются конструктивно важно частью здания. Именно на них ложится вся вертикальная нагрузка стен дома из газобетона. Также перекрытиям приходится выдерживать вес установленной мебели, напольного покрытия и проживающих в здании людей. Кроме того они обеспечивают необходимую жесткость строению. Фото деревянных балок разного сечения внизу.

Особенно важно правильно рассчитать и подобрать перекрытия для домов из газобетона. Этот материал из-за своей пористости имеет меньшую прочность на сжатие, что следует обязательно учитывать при выборе балок разных сечений или других конструкций для здания из газосиликатных блоков.

Существует несколько вариантов перекрытия для газобетонных домов. Каждый из них имеет свои плюсы и минусы и подходит в том или ином случае. Типы лучших конструкций перекрытий можно разделить на следующие виды в зависимости от используемых материалов и технологий монтажа.

  • Монолитные;
  • На металлических или деревянных балках;
  • Плиточные перекрытия: из газобетона или железобетона.

Ниже можно посмотреть фото монтажа конструкций с балками разного сечения и других.

Деревянные перекрытия в газобетонном доме

Монтаж деревянных перекрытий в газобетонном доме по балкам является одним из лучших вариантов. Особенностью такой конструкции является обязательный армопояс на газобетоне, на который она будет устанавливаться. Деревянные балки разного сечения закрепляются с помощью шпилек, а также металлических уголков и пластин. Такой способ является достаточно надежным для сооружений из газосиликатных блоков.

Устройство деревянных перекрытий в доме из газобетона по балкам большого сечения отличаются друг от друга по нескольким критериям. В первую очередь это касается материала, из которого делаются балки. Лучшими формами являются обрезная доска или брус, в некоторых случаях бревно. Все чаще в последнее время широко используются для монтажа двутавровые деревянные балки, немного реже клееный брус в частном доме из газобетона.

Устройство перекрытий из деревянных балок большого сечения на армопояс на газобетоне также может отличаться за способом заполнение пустот. Для этого могут использоваться накат их щитов поверху черепных брусочков, а также утеплитель, паро- и гидроизоляционные материалы.

Устройство и монтаж деревянных перекрытий в доме из газобетона по балкам на армопояс может различаться и за материалом, используемым для подшивки балок. Это могут быть гипсокартонные листы, фанера, ДСП, пластиковая вагонка, Часто низ деревянного перекрытия в доме из газобетона по балкам оставляют без подшивки, создавая эффект старинности или воплощая другие дизайнерские решения. Фото и видео решения с балками и их лучший способ монтажа расположено ниже.

Монолитное перекрытие в доме из газобетона

Монолитное перекрытие в доме из газобетона по балкам разного сечения делается самостоятельно на месте строительства. Исключением является сам бетон, который нужен для монтажа. Его не рекомендуется делать в малогабаритных мешалках, а лучше заказывать непосредственно в специализированных фирмах уже готовым. Это обусловлено тем, что монолитные перекрытия являются конструкцией, которая отвечает за безопасность людей, живущих в доме из газобетона. Вручную приготовить надежный бетон довольно сложно.

Самой важной частью монолитного перекрытия является каркас. Его делают из арматуры малого сечения и необходимой толщины, связывая проволокой. Металлический каркас возьмет на себя всю нагрузку от бетона. Он монтируется в заранее подготовленную деревянную опалубку. Обычно толщина монолитного перекрытия в газосиликатных домах делается толщиной 150-300 мм. Большую нагрузку газосиликатные блоки могут не выдержать.

К преимуществам монолитной конструкции можно отнести:

  • Лучшую несущую способность в отличии от балок малого сечения;
  • Многовариативность изготавливаемых типоразмеров для монтажа и установки в зданиях из газосиликатных блоков;
  • Широкий ассортимент конфигураций. Вылить монолитное перекрытие можно любой формы, а не только прямоугольное как с балками. Видно на фото.
  • Возможность монтажа или установки в зданиях из газобетона, где ограничено использование плиточных устройств перекрытий или совсем исключено.

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

  • Сроки. Сюда относится, как и продолжительность самого монтажа, так и время необходимое, чтобы бетон набрал необходимые прочные параметры, в отличии от перекрытий по деревянным балкам в газобетонном доме.
  • Потребность в специализированной технике для монтажа лучших монолитных перекрытий в доме, такой как миксеры, бетононасосы.
  • Для монтажа лучшего монолитного перекрытия в доме из газосиликатных блоков необходимо делать проект расчета нагрузки.
  • Достаточно высокая цена, увеличивающая общую стоимость установки здания из газобетона, в отличие от перекрытия по деревянным балкам.

Межэтажные перекрытия

Устройство лучших межэтажных перекрытий в доме из газобетона по деревянным балкам разного сечения или на монолитной основе является одним из самых важных. Его особенностью является необходимость устанавливать пол, по которому будут ходить люди и устанавливаться бытовые предметы и мебель. Вследствие чего нагрузка на лучшие межэтажные перекрытия существенно увеличится в доме из газобетона на установленные балки.

Одним из лучших решений является монтаж деревянного перекрытия, а именно натуральный или клееный брус, а также современные двутавровые балки. Шаг их установки лучшем в межэтажном перекрытии в газобетонном доме зависит от сечения, но обычно составляет 0,6 — 1,2 метра. Лучшей длиной балок большого сечения в доме считается 6 метров. На фото можно увидеть правильный расчет и монтаж лучшего деревянного перекрытия и количество балок на первом и втором этаже.

В деревянном перекрытии дома из газобетона отличные балки монтируются под прямым углом к несущим стенам. Их установят на подготовленный заранее железобетонный армирующий пояс. Предварительно под деревянные балки, установленных на стены, в плановом устройстве перекрытий в доме из газобетона стелиться слой гидроизоляции.

Размер ниши должен составлять 2-3 см. Балка в газобетонном доме должна ложиться на армирующий пояс на длину 15 см. Опорную часть следует завернуть в слой рубероида по битуму или самоклеящейся мембраной. В местах установки деревянных балок на монолитном армирующем поясе дома из газобетона делается монтаж анкеров или пластин. Смотреть на фото лучшие решений установки на газосиликатные блоки.

Цокольное перекрытие

По принципу устройства цокольное перекрытие по деревянным балкам газобетонного дома почти не отличается от межэтажного. Хотя существую и некоторые особенности.

  • Если на цокольном этаже газобетонного дома находятся сырые помещения: баня, бассейн, то необходимо пред установкой утеплителя проложить гидроизоляционный слой по балкам. Если межэтажное перекрытие в доме деревянное, то материал нужно обработать антисептиком, для избегания возникновения грибка и гнили.
  • При холодном нижнем этаже дома из газобетона, например кладовка, гараж, следует увеличить размер утеплителя по балкам. Лучшая толщина – 20 см. Фото с монтажом деревянных балок внизу.
  • Разница в температуре между этажами газобетонного дома может привести к возникновению конденсата. Для избегания подобной ситуации следует сверху по утеплителю деревянного межэтажного перекрытия по деревянным балкам дать пароизоляционный слой. Смотрите на фото лучшие решений установки на газосиликатные блоки.

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Если же помещения будут применяться в роли кладовой, например, то будет достаточно только чернового пола по балкам. Чаще всего на чердачное деревянное перекрытие в элитном доме из газобетона вместо пола, в отличие от межэтажного, уложат просто мостики, по которым можно осуществить контроль над состоянием стропильной системы или кровли.

Чтобы холод не проникал из не отапливаемого чердака в межблочное пространство, следует заложить утеплитель по балкам. Его оптимальная толщина должна составлять 15-20 см. В связи с меньшей нагрузкой на деревянное перекрытие в доме из газобетона в отличие от межэтажного его можно делать из балок меньших по диаметру, видно на фото.

Устройство перекрытий в домах их газобетона: видео

В независимости от того, какой материал выбран для устройства перекрытий в доме из газобетона, работа требует специальных знаний и умений. На видео ниже поэтапно показано процесс установки деревянных балок на газосиликатные блоки.

Для устройства металлических и деревянных межэтажных перекрытий дома из газосиликатных блоков основные этапы, это изготовление балок, их монтаж на специальные зазоры в армирующем поясе, установка настила из досок или профиля, всех необходимых утеплителей и гидроизоляционных слоев, пола.

Монолитные работы первого этажа состоят из подготовки опалубки, изготовления каркаса и заливки бетона. Плиточные межэтажные считаются самые простые, нужно просто правильно разместить заготовки на несущих стенах из газосиликатных блоков, как на фото.

Перекрытие первого и второго этажа в доме из газобетона

Для устройства перекрытия первого этажа в доме из газобетона могут подойти любые возможные виды конструкций. Это могут плиточные, монолитные, деревянные или металлические балки по армированному поясу. Перекрытия первого этажа в доме не получают негативных воздействий ни от холодного и сырого подвала, ни от чердака. Хотя часто на них приходится основная нагрузка на балки.

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

После перекрытия второго этажа обычно идет чердак. Если он сделан в виде мансарды, где предполагается размещения жилых комнат, то к межэтажному деревянному перекрытию из балок в доме из газосиликатных блоков будут такие же требования, что и после первого этажа. Если же чердак будет нежилой или совсем не оборудован из-за небольшой высоты, то можно сделать легкую конструкцию без настила пола или ограничится установкой чернового. Фото балок чуть ниже.

Армопояс на газобетоне

Устройство армированного пояса на газобетонном доме основополагающая вещь для перекрытий первого этажа по деревянным балкам. Он имеет несколько значений. Во-первых, благодаря межэтажному монолитному армопоясу на газобетоне укрепляется весь газобетонный дом, надежно стягивая газобетон.

Помещение становится более защищенным от осадок и деформаций. Во-вторых, на армирующий пояс ложатся деревянные или металлические балки перекрытий в газобетонном доме. Фото и видео армированного пояса чуть ниже.

Для того чтобы установить монолитный армопояс на газобетоне под деревянные перекрытия используются специальный материал с желобом. В них устанавливается металлический каркас из арматуры. Потом заливается бетон для армированного пояса. Для сохранения тепла снаружи стены добавляется утеплитель полистирол для перекрытий по деревянным балкам в газобетонном доме.

Если невозможно приобрести специальный газобетон, то можно сделать обычный монолитный армированный пояс или проделать нужные отверстия самостоятельно. Фото и видео конструкции ниже, а также расположенных на них деревянных балок.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

  • Перекрытие на цокольном этаже газобетонного дома лучше всего делать монолитное или блочное. Деревянные и металлически балки существенно деформируются под воздействием лишней влаги, и даже все необходимые гидроизоляционные материалы не смогут полностью их защитить.
  • Для чердачного перекрытия в доме из газобетона вполне достаточно легкой деревянной конструкции из балок, с черновым полом и толстым слоем утеплителя. На него будет идти минимальная нагрузка, с которой должна справиться любая конструкция.
  • Для межэтажного перекрытия газобетонного дома можно выбирать как плиточный, так и монолитный или с использованием деревянных и металлических балок вариант.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим . Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

  1. Экологичность, так как дерево — это возобновляемый натуральный материал.
  2. Небольшая масса.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Невысокая цена по сравнению с другими видами перекрытий.
  5. Большой ассортимент в выборе.
  6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

  1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
  2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
  3. Горючесть (натуральные материалы легко воспламеняются).

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

  1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
  2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про .

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

  1. Цельные.
  2. Клееные.
  3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров . То есть перекрытия из бруса подходят только для небольших домов.


Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Внимание!

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров .


У клееных балок выделяют такие преимущества:

  1. Особая прочность.
  2. Способность покрывать пролеты до 12 метров.
  3. Небольшая масса.
  4. Более долгий срок службы.
  5. Не деформируются с течением времени.
  6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля , ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.


К плюсам двутавров можно отнести:

  1. Высокую прочность, жесткость благодаря своей форме.
  2. Отсутствие прогибов.
  3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
  4. Материал не трескается, не рассыхается с течением времени.
  5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м 2) . В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4: 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см :

  • Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
  • Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
  • При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
  • Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
  • Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/
шаг установки (м)

2,0

2,5

3,0

4,0

4,5

5,0

6,0

0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1,0 75х150 100х150 100х175 125х200 150х200 150х225 175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м 2 . Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м Сечение балок при длине пролета, м

150

200

250

350

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • нет в продаже балок с требуемым сечением;
  • доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

  1. Балочное — состоит из балок.
  2. Ребристое — балки, положенные ребром.
  3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

  1. Битумом или праймером.
  2. Рубероидом, толью или пергамином.
  3. Жидким гидроизолом, состоящим из битума.
  4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать .

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.




Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж , так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов , чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция . Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию .

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на ? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

При строительстве жилого дома из газобетона в качестве перекрытия можно использовать достаточно много материалов. Однако наиболее оптимальным и приемлемым все же считается дерево. Почему? Попробуем в этом разобраться.

Перекрытие в домах из газосиликатных блоков


Как правильно выполнить деревянные перекрытия в доме из газобетона фото можно посмотреть в интернете, чтобы иметь некоторое представление о том, что получится в результате подобного сочетания разных строительных материалов. Что же касается самого перекрытия, то здесь особое внимание необходимо уделить длине опоры деревянных балок, которая устанавливается непосредственно в газобетонных стенах. Так, она не должна быть меньше высоте самих балок (напомним, что оптимальная высота последних равна от 150 мм). Помимо этого, сами газобетонные блоки, имеющие U-образную форму, обязаны иметь бетонное наполнение, которое и обеспечивает опору деревянным балкам перекрытия.

Газосиликатный наполнитель в домах, как объемный заполнитель


Относительно упомянутого бетонного наполнителя, то в его состав добавляется армирующий элемент, основу которого составляют два металлических стержня, диаметром около 0,8 сантиметра. За их соединение между собой отвечают другие, поперечные, стержни, прокладывающиеся на расстоянии 15 сантиметров друг от друга. Диаметр последний составляет 6 миллиметров. Если говорить об объемной устойчивости стен из газобетона, то для её обеспечения производится фиксация балок к якорям, вмонтированным непосредственно в U-образные блоки на расстоянии 200 – 250 сантиметров.

Крепление деревянных перекрытий в стенах из газобетона


Крепление деревянных блоков в наружные газобетонные блоки стены производится посредством использования специальных открытых либо закрытых гнезд. Последние образуются вследствие оставляемых тридцати миллиметровых зазоров между деревянной балкой и стенками гнезда. Для повышения уверенности в полном высыхании древесины, концы всех деревянных балок срезаются под углом в 75 градусов. После этого сам срез необходимо тщательно обработать антисептиком. Длина подобной обработки не должна быть менее 0,75 метра. Конец балки с антисептиком (кроме непосредственно срезанного края), обматывается рубероидом либо же прочим материалом, гидроизоляционного типа. Эти манипуляции производятся таким образом, чтобы обеспечить полное покрытие балки, которая в дальнейшем будет находиться в гнезде. Если рассматривать гнезда со стороны теплоизоляции, то они являются наиболее слабым местом во всем доме. Именно по этой причине их обязательно необходимо дополнительно утеплять либо минеральной ватой, либо пенополистироловыми пластинами. После того, как балка уже полностью обработана, обмотана и установлена на место, все образовавшиеся в гнезде щели необходимо качественно залить специальным раствором либо же заполнить полиуретановым герметиком, при этом глубина проникновения средства не должна быть меньше десяти сантиметров. Подобные манипуляции проделываются с целью обеспечения задержки влажного и теплого воздуха непосредственно в гнездах. Именно они способны предотвратить гниение концов деревянных балок и, как следствие, их более длительный срок службы. Как сделать деревянные перекрытия в доме из газобетона фото,примеры которые должны быть выполнены в точном соответствии с проектом производства работ и технологическими картами.

Армирование стен в домах из газобетона.


Важным элементом строения дома из газобетона является его обязательное армирование перед установкой перекрытия. Это необходимо сделать для того, чтобы не допустить взаимодействие газобетона с деревянными балками. Итак, армирование стен помогает избавиться от таких проблем, возникающих в будущем, как появление трещин. Они возникают вследствие температурных колебаний и неравномерного проседания вновь построенного дома. При возникновении описанных ситуаций происходит воздействие на стены растягивающей нагрузки, выдержать которую без повреждений способна только арматура. Что касается места закладки арматуры, то лучше всего это делать не только непосредственно перед перекрытием, а каждые четыре ряда газобетона (такое же правило действует и при возведении стен с использованием пенобетона). Закладывается она в швах кладки, однако, если используется специальный клей, то для сокрытия арматуры вырезаются штробы. Для их формирования лучше всего использовать электрический либо ручной инструмент. Если говорить о глубине/ширине штроб, то оптимальным считается отверстие 12х12 мм. Дополнительно необходимо отметить, что существуют некоторые случаи, которые требуют обязательного армирования стен. К таковым принято относить: 1. Сооружение двух либо трехэтажного дома, в обязательном порядке армируется первый этаж. 2. Существенная длина стен, подверженных боковым нагрузкам. 3. Последний ряд перед оконными проемами. 4. Ряд газобетонных блоков, которые выкладываются непосредственно на фундамент. 5. Опорные места оконных и дверных перемычек. 6. Конструкционные фрагменты, испытывающие наибольшую нагрузку. Таким образом деревянные перекрытия в доме из газобетона фото примеры можно найти в сети. Однако с такой информацией надо быть аккуратным.

Недостатки при устройстве деревянных перекрытий в домах из газосиликатного бетона

Если вновь рассмотреть деревянные перекрытия в доме из газосиликатных блоков фото или видео, то нужно отметить, что для этой цели могут использоваться различные породы древесины, а также обычный клееный брус. Положительными сторонами таких перекрытий принято считать простоту их монтажа, низкую стоимость, экологичность и легкий вес конструкций. Однако необходимо остановиться и на некоторых недостатках, которые, впрочем, не столь существенны при правильном использовании и укладке деревянного бруса. Итак, они несколько ограничены в использовании, имеют сравнительно небольшие размеры и малые конструктивные возможности. Что касается армирования стен из газобетона непосредственно перед установкой перекрытий, то оно должно быть не меньше 0,19 – 0,81 сантиметра высотой. Напоследок хотелось бы отметить еще несколько правил, касающихся строение жилых помещений с использованием газобетонных блоков и деревянных перекрытий. Так, используемые деревянные балки закрепляются между собой металлическими пластинами. Кроме того, в оконных и дверных проемах не нужно размещать якорь, а между кладкой и перекладиной необходимо в обязательном порядке оставить трех сантиметровую щель, предотвращающую впитывание балкой выделяемой из кладки влаги. Впоследствии они заделывается минеральной ватой.

Обучающее видео об устройстве перекрытий в домах их газобетона.

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая - меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Перекрытия: какие бывают и чем отличаются

Для домов из газобетона есть два наиболее подходящих типа перекрытий - железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно - практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

  • Сделанные из обычных пустотных ж/б плит;
  • Монолитные.

Перекрытия из пустотных ж/б плит

Пустотные железобетонные плиты придают большую лёгкость конструкции перекрытий

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

  1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
  2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
  3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
  4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
  5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.


Перекрытия из монолитных плит обладают самой высокой несущей способностью

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

  1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
  2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
  3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

  1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры - довольно громоздки;
  2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
  3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
  4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
  5. Дороговизна. Стоимость производства может быть слишком высокой.

Деревянные перекрытия: что это?


Деревянные перекрытия можно возводить без привлечения дорогостоящей техники

Деревянные перекрытия являются наиболее традиционным их типом. При их возведении используется материал, представленный у нас достаточно широко, экологически чистый и довольно прочный - дерево.

Они легче, чем железобетонные. А это избавляет от необходимости строить особо мощный фундамент, не нужный сам по себе при использовании в качестве основного строительного материала газобетона. Несомненным их плюсом является и то, что возводить их можно самостоятельно, и уж точно нет необходимости привлекать дорогостоящую технику.

Деревянные перекрытия: конструкция

Обустройство межэтажных перекрытий требует особо тщательного подходу к расчёту сечения балок. Дело в том, что нагрузка на них может быть достаточно высокой - это и люди, и мебель, и коммуникации - и она должна быть учтена. В качестве главного материала несущего основания зачастую используют двутавровые балки. Кроме них применяют обычный или клеёный брус.

Укладывают балки с шагом от 60 см до 1,2 м. Всё зависит от их сечения - чем оно меньше, тем меньше и расстояние между ними. Оптимальной считается длина, которая не превышает шести метров, иначе прогиб может быть больше требуемого в 1/300 длины пролёта.

Рассчитывая необходимые для балок параметры не стоит забывать, что их длина должна быть примерно на 30 см больше длины пролёта, поскольку они заходят в каждую стену на 15 см.

Помимо балок и досок конструкция деревянного перекрытия в газобетонном доме предусматривает наличие армирующего пояса.

Деревянные перекрытия: крепим к стенам

Укладывать балки нужно в ниши на армированный железобетонный пояс, делая это перпендикулярно несущим стенам. Перед тем как закреплять балки в нишах, последние покрывают гидроизолирующим материалом. В качестве гидроизоляционного слоя может выступать обычный рубероид с битумной мастикой, или же современная самоклеящаяся мембрана.


В качестве гидроизоляционного слоя может выступать обычный рубероид

Балки крепят на анкерные пластины или шпильки, устанавливающиеся при заливке армирующего пояса. Также вместо них допустимо использовать стальные уголки на саморезах и дюбелях. Между концами балки и стенами ниши, которую её укладывают, должен быть зазор не меньше 2 см, но и не больше 3 см. Это зазор необходим на случай температурного расширения.

На торцевых концах делает надрез в 60–70 градусов. Он делается для того, чтобы древесина «дышала» и в ней не задерживалась влага.

Эти концы покрывают антисептиком, на длину не менее 75 см, но важно, чтобы он был не на масляной основе. Все швы заполняются герметиком, чтобы не допустить гниения. А в оставшееся пространство между концом балки в нише и стеной укладывается утеплитель.

Балки, идущие вдоль стен нельзя ставить впритык к ним. Между ними и газобетонными блоками нужно оставлять зазор до 3 см, который заполняется герметиком и утеплителем.

Деревянные перекрытия: межбалочное пространство


На накат укладывается слой изоляционного и утепляющего материала

Заполняется межбалочное пространство только после того, как завершены все работы по установке балок. Тут хорошо подходят доски толщиной до 50 см. Для наката их прибивают снизу к балкам. Можно из таких досок сделать щиты по черепным брускам, но если вы используете двутавровые балки, то в них нет никакой необходимости.

На накат нужно уложить слой изоляционного и утепляющего материала, толщиной не меньше 10 см. Дело не только в сохранении тепла, но и в достаточной звукоизоляции.

После чего можно приступать к обустройству пола. Для пола к балкам для начала прибивают деревянные лаги. Остальное зависит от типа напольного покрытия. Если оно планируется деревянным, то доски кладутся прямо на лаги, если же речь идёт о линолеуме, ламинате или паркете, то сначала стоит обустроить сплошное выравнивающее покрытие. Для него подойдут фанера или ДСП. Накат снизу тоже можно подшить гипсокартоном, вагонкой или каким-то другим материалом, в зависимости от того, каким должен быть потолок.

Монолитный железобетонный пояс: то, без чего не обойтись


Одна из важнейших частей конструкции перекрытий - монолитный железобетонный пояс

Одной из важнейших частей конструкции перекрытий в доме из газобетона является армированный монолитный пояс. Основная задача этого пояса заключается в распределении нагрузки от перекрытий и крыши. Ввиду особой важности этого пояса его иногда ещё называют кольцевой балкой.

Для обустройства пояса необходимы арматура и бетон марки М200. В качестве армирующего элемента лучше всего применять стальные прутья и скобы. Диаметр прутьев должен быть около 8 мм, а скоб - 6 мм.

Скобы для соединения, прутья устанавливают на расстоянии 15 см друг от друга. После этого их помещают внутрь опалубки.

В качестве опалубки использую U-образные газобетонные блоки. Точное положение арматуры внутри блоков обеспечивают распорки. Когда они установлены и закреплены, пришло время бетонирования. Но перед ним надо смочить стенки опалубки.

Бетон для монолитного пояса надо укладывать слоями, каждый из которых хорошо утрамбовывается кельмой. Металл, особенно на дне, должен быть плотно залит материалом. После того, как кольцевая балка полностью готова, весь лишний бетон стоит удалить как можно быстрее. Если же есть выступающий гравий, то он утопляется в наполнителе. Застывать бетон будет около трёх дней. Для возведения стен на пояс наносится тонкий слой раствора.

Общие требования к возведению деревянных перекрытий

Возведение перекрытий - это ответственное дело. Нужно следить за их прочностью, способностью выдержать нагрузки. Кроме того, разные типы требуют разных подходов. Но, если речь идёт о доме из газобетонных блоков, то есть ряд требований, которые должны быть учтены:

  1. Перекрытия можно укладывать только на армированный монолитный железобетонный пояс, для распределения нагрузки;
  2. Они не должны ложиться ни на внутренние конструкции, ни на внешние стены. Первые должны быть для этого ниже внешних несущих стен;
  3. Для удержания несущих конструкций перекрытия устанавливаются арматурные стержни, которые заанкериваются. Длина зависит от типа;
  4. Между балками перекрытий и блоками в нишах оставляется зазор, заполняющийся гидроизоляционными материалами;
  5. Длина балок не должна превышать 6 м, а высота и ширина рассчитываются исходя из длины пролёта и ожидаемой нагрузки.

Деревянные перекрытия для дома из газобетонных блоков - наиболее подходящий вариант как на случай, если вы строите своими руками, так и в случае, если нанимаете строителей. Их монтаж намного проще, чем железобетонных. В результате меньше и стоимость. Кроме того, благодаря лёгкости конструкции вам не придётся тратить на крепкий фундамент.

Выбор в пользу перекрытий из дерева - это выбор в пользу доступности, прочности и долговечности. Это современный выбор, ведь дерево - природный материал. Не зря сегодня всё чаще вновь предпочитают именно их. Отзывы о деревянных перекрытиях можно прочитать на форумах.

Видео

Посмотрите видео о строительстве деревянных перекрытий
