Схема постройки крыши дома своими руками. Как быстро и правильно построить крышу дома своими руками

15.03.2020

Проектирование крыши начинается со сбора нагрузок. Необходимо посчитать общий вес одного квадратного метра всей конструкции крыши. Для этого нужно предварительно прочертить чертежи крыши и выполнить расчет снеговой и ветровой нагрузки согласно району, где ведется строительство.

Для того чтобы правильно собрать нагрузку, нужно знать удельный вес всех материалов, которые применяются для строительства крыши, от сорта древесины до типа утеплителя и наружного покрытия. Эти данные необходимы для правильного подбора шага стропильных ног. Чем больше приходится нагрузка, тем меньше расстояние должно быть между стропилами.

Максимальное расстояние, которое допускается выполнять между стропилами, не должно превышать 1200 мм. Оптимальным считается расстояние в один метр. Дальше следует подобрать сечение бруса.

Для расчета конструкции крыши существует специальный алгоритм из множества формул, но все они предназначены только для анализа строительства крупных промышленных зданий. Для частного строительства процесс подбора сечения можно упростить.

Высота бруса вычисляется из максимально длины стропильной ноги. 1/20 часть длины будет являться оптимальной высотой бруса. А вот 1/3 часть полученной высоты – это будет необходимая ширина бруса. В итоге получается прочная система, которая способна выдерживать сильные нагрузки.

В деревянном доме верхняя обвязочная балка для каркасного дома будет служить опорой для стропил. В кирпичном доме по верхней кромке кладки надо установить мауэрлат – горизонтальный мощный брус, который костылями крепится к стене.

Крыша своими руками строится за несколько дней, если правильно спланировать весь процесс. На стыке двух разных материалов, например, кирпич и дерево, всегда необходимо прокладывать гидроизоляцию. Инструкция по возведению крыши начинается с правильной укладки несущих балок. Затем устанавливаются наклонные стропила под углом, который предусмотрен в проекте.

Для закрепления стропил устанавливаются укосы и обвязочные доски, как часть обрешетки. Скрепление всех стропил в единую конструкцию делают деревянную кровлю устойчивой. На этом этапе важно точно выверить положение стропильных ног, они должны находиться в одной плоскости, строго в правильном проектном положении.

После закрепления стропильных ног набивается обрешетка, которая представляет собой ряд досок с определенным шагом, к ним потом будет крепиться финальное покрытие. Если кровля предусматривается из мягких материалов, обрешетку делают сплошного типа из листов фанеры. Во всех остальных случаях достаточно прибивать элементы обрешетки на некотором расстоянии друг от друга.

После прокладываются защитные материалы (утеплитель и пароизоляция) и устанавливается финальное покрытие кровли. В некоторых случаях утепление делается внутри конструкции после монтажа кровельного материала. Стропильная крыша должна проветриваться, чтобы обеспечить нормальный микроклимат для конструкций и их долговечность.

Любую работу можно поделить на этапы. Итак, крыша своими руками по шагам.

Первый шаг. Сделать расчет кровли, собрать нагрузку, определиться с сечением бруса, его длиной. Обязательно свести все данные в спецификацию расхода материалов.

Второй шаг. Подготовить весь необходимый инструмент, закупить материал, подготовить место для складирования. Продумать механизм подачи тяжелых конструкций на крышу. В день работ, возможно, понадобиться нанять автокран.

Третий шаг. Подготовить поверхность к работе. Начать установку мауэрлата, обвязочной балки и стропильных ног. Тщательно проверить проектное положение стропил. По окончанию рабочего дня удостовериться, что рабочая конструкция надежно закреплена.

Четвертый шаг. Подача досок обрешетки. Крепление обрешетки и укладка защитных материалов под кровлю. На этом этапе придется выполнять много подрезочных работ. Ножовкой работать сложно и долго, поэтому необходимо взять в аренду паркетницу или электролобзик.

Пятый шаг. Монтаж кровельного материала, проверка стыков. Здесь после окончания монтажных работ, можно выполнить подшивку коробочки, чтобы исключить давление ветра сбоку стены под конструкцию покрытия.

Двухскатная ломаная крыша значительно улучшает функциональность чердачного помещения. Обычная двухскатная крыша создает мертвое пространство наклонной плоскостью, в котором нельзя находиться в полный рост.

Двухскатная ломаная крыша расширяет пространство за счет особой конструкции излома наклонной плоскости. Таим образом, получается полноценное внутреннее помещение, которое можно оборудовать под спальню.

Согласно чертежам, такая крыша дома строится путем установки строго вертикальных стоек и горизонтальных затяжек, а по бокам импровизированного прямоугольника выстраиваются висячие и наслонные стропила. Чтобы обеспечить конструкции необходимую прочность, от балки перекрытия до середины наслонного стропила устанавливаются подкосы.

Все остальные работы выполняют аналогично схеме, которая описана выше. Основная сложность в построении конструкции двухскатной ломаной крыши – это правильно подобрать сечение бруса и установить все элементы согласно чертежу. В большинстве случаев в кровельный пирог добавляется утеплитель и пароизоляция. Это значительно усложняет процесс монтажа стропильной крыши, но без этих элементов делать мансардное помещение нет смысла.

Для частного дома предпочтительнее выбирать скатную крышу, у которой уклон больше 2,5%. Самый простой вариант – это односкатная крыша, но такая используется только на сооружениях подсобного типа. Конструкция характера одной ровной наклонной плоскостью крыши, которая опирается на две боковые стены здания.

Универсальной считается двухскатная крыша, которая опирается на две наружные стены в одном уровне, а наклонные плоскости сводятся посередине в один коньковый узел. Торцевая часть такой крыши называется фронтоном и обычно заделывается тем же материалом, из которого строится несущая часть дома.

Вальмовая крыша представляет собой четырехскатную крышу без фронтона. Со всех сторон здания крыша сводится от верхней кромки стены вверх. Такая крыша лучше других приспособлена воспринимать ветровую и снеговую нагрузку, однако достаточно сложна в построении. Все узлы каркаса крыши необходимо строить с соблюдением сложных законов статики сооружений.

Шатровая крыша выглядит примерно как вальмовая, но ее главное отличие – это то, что все четыре плоскости крыши имеют строго треугольную форму. В итоге с центра здания, наклонные плоскости расходятся в четыре стороны, образовывая шатер.

Ломанная или мансардная крыша представляет собой создание ломаных плоскостей кровли под тупым углом. В итоге получается довольно объемное помещение мансардного типа, которое можно использовать в качестве жилого.

Все виды крыш имеют свои преимущества и недостатки. Одни лучше выглядят, но требуют значительных затрат на строительство, другие просты в сооружении, но также непрезентабельны на вид. Выбор крыши обычно осуществляется после определения снегового и ветрового района. Тип крыши важно согласовать на стадии проектирования.

По сути, строительство крыши каркасного дома ничем не отличается от строительства крыши для зданий другого типа. Единственный момент касается закрепления стропильных ног на несущих конструкциях. Здесь вместо мауэрлата используется обвязочная балка.

Вся остальная методика аналогична. Для удобства строительства, перед началом необходимо соорудить фальшпол или смонтировать полноценное деревянное перекрытие. Устанавливать стропила с подмостей неудобно и трудоемко.

Для каркасного дома рекомендуется выбирать наименее массивную конструкцию крыши, так чтобы она не создавала критического давления на несущие элементы. Не следует надстраивать дополнительные элементы на крыше, включая слуховые окна, если они заранее не предусмотрены в проекте.

Крыша своими руками. Конструкция

В зависимости от конструкции крыши следует выбирать количество материалов и сечение опорных брусьев. Для частного дома, особенно каркасного типа, наиболее эффективна двухскатная и двухскатная ломаная крыша. Все остальные конструкции довольно сложные и требуют большого количества подпорных элементов, которые значительно утяжеляют всю крышу.

Для каркасного дома лучше не использовать натуральную керамическую черепицу в качества покрытия. Кроме того, что она очень тяжелая, для монтажа понадобится густо набивать обрешетку. В результате придется дополнительно усиливать несущие стойки или уменьшать шаг между ними, что приведет к перерасходу материалов.

Опорный брус служит для крепления стропил в нижней части. Опирать на стену стропила нецелесообразно, поэтому используют дополнительный брус, который воспринимает наклонную нагрузку и передает ее на несущие конструкции строго вертикально.

В качестве опорного бруса следует использовать брус достаточно большого сечения. Его необходимо прочно закрепить на стене. В случае, когда крыша, вместе с опорным брусом просто лежат на стене, возможен подрыв крыши ветром. Несмотря на большой вес всей кровли, она может улететь при шквальных порывах ветра.

Надежная крыша - один из главных элементов частного дома, который защищает строение от дождя, ветра, снега и прочих природных явлений. Без нее родимой невозможно построить дом в наших широтах. Ко всему прочему, сегодня крыша частного дома - больше чем просто часть общей конструкции, защищающая от непогоды. Благодаря огромному выбору кровельных материалов и дизайнерским наработкам, крыша загородного дома позволяет подчеркнуть статус и вкус хозяина.

Выполняя строительство дома своими силами, необходимо знать и разбираться во многих аспектах строительного дела, а монтаж крыши - один из наиболее сложных и трудоемких. Чтобы сделать крышу частного дома своими руками, кроме знаний о видах крыш, их конструктивных особенностях и этапах монтажа, потребуется еще 3 или 4 надежных помощника, которые знают толк в монтаже конструкции крыш.

Виды крыш частных домов

Дизайн крыши частного дома напрямую зависит от того, какой из видов крыш будет использоваться. Существует всего два вида крыш: скатные и плоские. И если частный дом с плоской крышей для широт СНГ - больше экзотика, и встретить такие дома можно скорее в более жарких краях, то скатная крыша частного дома используется повсеместно. И тому множество причин, основная из которых - наличие большого количества осадков. Именно о скатных крышах и пойдет далее речь.

Скатная крыша представляет собой конструкцию, кровельная плоскость которой размещена под углом более 10 градусов. Такая крыша может быть с чердаком и без. Среди скатных крыш различают:

односкатные крыши;
двухскатные крыши;
четырехскатные шатровые крыши;
четырехскатные вальмовые крыши;
мансардные крыши;
шатровые крыши;
шпилевидные крыши.

Важно! Односкатные крыши чаще всего выполняют с углом наклона 20 - 30 градусов, двухскатные с углом 25 - 45 градусов, мансардные крыши могут иметь два угла наклона: в 25 - 35 градусов для верхней части и 45 - 60 градусов для нижней части.

Виды крыш частных домов: фото - схема

Проектирование и устройство крыши частного дома

О том какая крыша будет у загородного дома, необходимо позаботиться еще на этапе создания проекта частного дома. Это связано с удобством постройки дома в целом. Конечно, если возникла необходимость сделать абсолютно новую крышу для уже построенного дома, придется разработать новый проект крыши, который гармонично впишется в общую архитектурную концепцию. Для самостоятельного создания нового проекта крыши можно воспользоваться специальными архитектурными программами или обратиться в архитектурную организацию. Сегодня таких фирм достаточно много, и в каждой из них смогут предложить уже готовые проекты крыш частных домов, грамотно продуманных и проверенных временем. Второй вариант предпочтительней, особенно если Вы новичок в архитектурном деле. И чтобы не наделать ошибок, лучше предоставить работу над проектом крыши профессионалам.

Иногда для придания индивидуальности проектировщики используют не совсем обычные формы крыш частных домов. Такие крыши обычно выделяются плавными формами и закругленными краями. Но такая красота достигается за счет усложнения стропильной конструкции, что ведет к увеличению её веса.

Проекты крыш частных домов - фото:

Для тех, кто решил создать проект крыши самостоятельно, ниже приведен видео-урок по созданию проекта крыши в архитектурной программе ArchiCAD:

Занимаясь проектированием крыши самостоятельно, необходимо знать, как она устроена, из чего состоит и какие материалы лучше всего использовать. Это весьма важно, так как, не зная, как называется тот или иной элемент, и не понимая, для чего он нужен, будет невозможно правильно сделать проект.

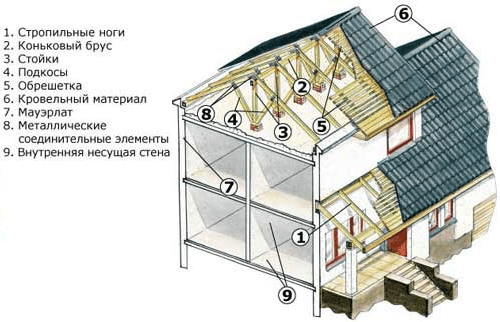

Основные элементы конструкции крыш частных домов:

кровля . Это внешняя часть крыши, её покрытие, которая выполняет функцию защиты всей конструкции дома от различных природных явлений, таких так дождь, снег и прочее;
обрешетка . Часть конструкции крыши, на которую крепится утеплитель и кровля. Сама обрешетка крепится к стропилам;
коньковый прогон . Вершина всей стропильной конструкции в виде балки, к которой крепятся стропила;
стропила . Этот элемент конструкции выполняет функции ребер жесткости для всей крыши. Стропила размещаются под углом и могут быть висячими и наслонными. Основой для висячих стропил выступают лишь две крайние опоры, зачастую это стены. Такие стропила работают на сжатие и на изгиб. Чаще всего висячие стропила используются для мансардных крыш. Наслонные стропила опираются на две крайние точки опоры и в дополнение на несколько внутренних (стены или опорные балки). Наслонные стропила работают только на изгиб.

Важно! В домах с несколькими пролетами, в стропильной конструкции могут чередоваться висячие и наслонные стропила. В местах, где отсутствуют промежуточные опоры, используются висячие стропила, а где опоры есть, наслонные.

мауэрлат . Это специальные балки, уложенные по периметру на вершину стен. Вся стропильная конструкция опирается на мауэрлаты и соединяется с ними. Мауэрлат укладывается заподлицо со стеной и тщательно гидроизолируется со стороны стены.
диагональные связи . Для придания всей конструкции жесткости стропила соединяются с мауэрлатами и продольными балками при помощи диагональных связей, их еще называют раскосы.
внутренние опоры . Так как крыша обладает достаточно большим весом, для равномерного распределения её нагрузки на конструкцию дома и придания дополнительной жесткости используют вертикальные внутренние опоры. Эти балки соединяют стропильную конструкцию и продольные балки.

Вся конструкция крыши связывается со стенами дома при помощи специальных шпилек (ершей). Также под стропила могут вырезать опорные ниши и связывать их при помощи стальной 6 мм проволоки.

Для стропильной конструкции крыши частного дома чаще всего используют дерево. Конечно, создают и металлические конструкции, но дерево наиболее распространено в силу более низкой цены и доступности. В зависимости от самой конструкции, шага стропил и расчетных нагрузок для стропильной конструкции используют брус сечением от 40х150 мм до 100х250 мм. Более детальная информация представлена в таблице:

Таблица №1. Характеристики материалов для крыши частного дома

Сечение стропил также зависит от их длины. В таблице №2 указана взаимосвязь между длиной стропил и их сечением.

Таблица №2. Сечения стропильных ног

От типа кровли зависит и уклон крыши. В таблице №3 представлены необходимые данные.

Таблица №3. Технические характеристики кровель

При создании проекта крыши следует помнить о следующих базовых правилах:

Расчетная нагрузка снега на стропильную конструкцию при уклоне ската менее 60 градусов должна составлять минимум 180 кг/м2, а в некоторых случаях 400 - 500 кг/м2. Если угол наклона более 60 градусов, нагрузка не учитывается.
Расчетная нагрузка ветра составляет 35 кг/м2. При уклоне стропил более 30 градусов необходимо вносить дополнительную поправку на увеличение нагрузки.
При проектировании необходимо учесть два важных параметра: прочность и деформацию.
Для усиления конструкции можно использовать металлические элементы. В таком случае чтобы защитить деревянные элементы от конденсата, влаги и гниения, их необходимо обработать специальным составом.

О предъявляемых требованиях к конструкции крыши можно более детально ознакомиться в документе СНиП «Нагрузки и воздействия».

Как построить крышу частного дома

Создав проект и закупив все необходимые материалы, можно приступать к возведению стропильной конструкции крыши. Как уже отмечалось ранее, для этого типа работ потребуются 3 - 4 напарника. Строительство крыши частного дома начинаем с изготовления необходимых элементов конструкции. После чего приступаем к монтажу:

В первую очередь укладываются и закрепляются на продольных несущих стенах мауэрлаты. К стенам их закрепляем при помощи анкерных болтов. Если предусмотрено проектом, прорезаем в мауэрлатах опорные ниши.
Для упрощения возведения стропил необходимо изготовить шаблон. Берем две доски, соединяем их концы одним гвоздем. Устанавливаем свободные края досок на мауэрлаты. Путем разведения концов в стороны подбираем нужный угол наклона и при помощи поперечной перекладины фиксируем доски в этом положении. Не забываем следить, чтобы конек находился строго по центру здания. Для этого используем отвес.
Теперь полученный шаблон можно прикладывать к балкам для стропил и подрезать их под необходимым углом.
После того как вырезали первые стропила, соединяем их и в месте скрещения фиксируем 3-мя гвоздями или болтами.
Подымаем соединенные стропила наверх и устанавливаем на место, после чего изготавливаем следующие.
Вторые стропила устанавливаем в конце здания и фиксируем их.
Теперь берем шнур и натягиваем его между установленными стропилами, при этом следим, чтобы натянутый шнур был строго по горизонту. При необходимости одно из установленных стропил немного приспускаем.
Изготавливаем остальные стропила и устанавливаем их по натянутому шнуру с шагом, указанным в проекте.
Для усиления и повышения устойчивости конструкции устанавливаем и фиксируем опорные стойки и диагональные связи.

Важно! Для крепления и фиксации всех элементов конструкции обычно используются гвозди. Но сегодня на рынке можно найти и штампованные металлические детали, которые несколько упрощают процесс возведения стропильной конструкции.

Как утеплить крышу частного дома

Завершив возведение стропильной конструкции, можно приступать к утеплению крыши. Эти работы выполняются непосредственно перед укладкой кровли. Но все расчеты и выбор материалов по утеплению крыши частного дома проводятся еще на этапе проектирования. Теплоизоляция кровли важна по нескольким причинам. Во-первых, она защищает всю конструкцию от больших перепадов температур, что отражается на долговечности используемых материалов. Во-вторых, точка росы при правильной теплоизоляции сдвигается ближе к внешнему краю кровли, и таким образом формируется благоприятный и комфортный микроклимат в доме.

Выбирая материалы для теплоизоляции кровли, следует ориентироваться на следующие характеристики:

устойчивость к температурным колебаниям;
влагоустойчивость;
низкий коэффициент теплопроводности;
экологически чистые материалы, не выделяющие вредных веществ;
низкая горючесть;
плотность материала не более 250 кг/м3.

Сегодня на рынке представлено много различных теплоизоляционных материалов. Среди них особой популярностью пользуется минеральная вата, но специалисты рекомендуют обратить внимание на еще один материал - вспененное стекло. Любой из этих материалов будет правильным выбором.

Чтобы теплоизоляция кровли была качественной, необходимо сделать следующее:

С внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам при помощи скоб. Листы пароизоляционного материала пускаем между собой внахлест и проклеиваем их скотчем. Следим, чтобы пароизоляционный материал плотно облегал все стропила.
Теперь на стропила с шагом в 50 см набиваем деревянные планки, которые и будут удерживать на себе теплоизоляцию.
Аккуратно подрезаем теплоизоляцию так, чтобы она ложилась впритык к стропилам и не оставляла щелей, и укладываем её на место.
Чтобы обеспечить надежную защиту теплоизоляции от влаги, с внешней стороны стропил настилаем слой гидроизоляции. Поверх набиваем планки обрешетки, на которые впоследствии будет уложена кровля. Эти планки одновременно выступают и крепежом для гидроизоляции. Осталось уложить кровельные материалы, и крыша для загородного дома готова.

Чем покрыть крышу частного дома

Рынок предлагает разнообразные кровельные материалы, и сделать правильный выбор иногда довольно сложно. Чтобы облегчить эту задачу, необходимо руководствоваться следующими параметрами:

Вес кровельного материала. Он должен составлять не более 250 кг/м2.
Долговечность. Тут все просто, чем дольше - тем лучше.
Огнеустойчивость. Негорючий материал будет более предпочтительным.
Экологичность. От того насколько кровельный материал чистый и природный, будет зависеть внутренний микроклимат дома.
Простота укладки. Чем легче и проще укладывать кровельный материал, тем меньшими будут затраты по времени и легче будет ремонтировать кровлю.
Эстетическая привлекательность.

Сегодня большой популярностью пользуется металлочерепица, керамическая и цементнопесчаная черепица. Эти кровельные материалы в сочетании с хорошей шумо-, теплоизоляцией и прочной стропильной конструкцией позволят создать надежную кровлю. Что же касается обычного шифера, то он по-прежнему один из наиболее используемых кровельных материалов, но из-за своей неэкологичности шифер постепенно теряет популярность. Отдельно хочется выделить битумные и полимерно-битумные материалы. Они относятся к классу мягких кровельных материалов, а цена делает их доступными каждому. К сожалению, уровень их горючести желает лучшего, но при соблюдении всех противопожарных норм они могут быть надежной кровлей. Для тех, кто не стеснен в средствах, специалисты рекомендуют обратить свое внимание на сланцевые материалы. Этот вид кровли известен очень давно, и сегодня он становится еще более популярным в силу своего природного происхождения, долговечности, негорючести и очень высокой привлекательности.

При постройке загородного дома самостоятельно экономится немало средств на найме работников. При наличии навыков и инструмента большую часть работ можно проделать самостоятельно. Однако при возведении крыши своими руками одному справиться не получится. Для кровельных работ необходимо три-четыре человека.

Терминология

Прежде чем говорить о монтаже крыши, стоит запомнить несколько названий элементов конструкции и уяснить, что они означают:

Крыша – конструкция на верхнем этаже дома, защищающая здание от температурного и атмосферного воздействия окружающей среды.
Кровлей называют верхнее покрытие крыши, непосредственно защищающее ее от дождя, снега и града.
Мауэрлат – брус либо бревно (в случае деревянной конструкции), швеллер, балка, укладываемые по наружному периметру здания, передающие механическую нагрузку непосредственно на несущие стены.
Стропилами называются наклонные несущие части, как правило, представляют собой деревянный брус. Назначение стропил – перераспределение нагрузки на несущие стены, а также поддержка кровли.

Типы крыш

Сегодня существует множество типов устройства крыш – основными являются одно-, двух-, четырехскатные (вальмовые), многоскатные, мансардные и полувальмовые. Различные типы применяются в зависимости от назначения помещений, а также от финансовых возможностей и вкусовых предпочтений.

Односкатная крыша – наиболее бюджетный вариант, не требующий больших затрат материалов. Как правило, применяется для гаражей и хозпостроек. Однако, в целях экономии средств, вполне можно перекрыть ей и небольшой жилой дом.

Наиболее распространена в индивидуальном строительстве двускатная крыша. Это связано с простотой ее обустройства и ее универсальностью. Уклон двускатной крыши обусловлен расстоянием между несущими стенами дома.

Шатровая крыша с геометрической точки зрения представляет собой четыре сходящихся на ее верхушке равнобедренных треугольника, и формой действительно напоминает шатер. Является конструкцией, не получившей ввиду дороговизны и сложности изготовления широкого распространения.

Четырехскатная крыша отличается от шатровой наличием конька на ее верхушке. Также сложна и дорога в изготовлении, как и шатровая, но надо отдать должное их внешнему виду – смотрятся они шикарно, и на фото дорогих загородных домов фигурирует чаще всего именно такой вид крыши.

Многоскатные крыши применяются очень редко, и, как правило, в связи со сложной планировкой дома, либо при наличии в доме пристроек.

Мансардные крыши объединяют в себе функцию и крыши, и стен комнаты. Они значительно сложнее в изготовлении, чем обычные двускатные, но пользуются популярностью ввиду своей практичности. А при творческом подходе, грамотно просчитав чертеж, мансарду можно организовать и под двускатной крышей.

Расчет уклона крыши

В областях с холодными зимами и большим количеством снега, в случае неправильного расчета уклона, на кровле будут образовываться целые сугробы снега. В конечном итоге это может кончиться плачевно – снег может продавить кровлю.

При использовании шифера либо черепицы, следует помнить про стыки между листами и плитками. Если угол будет маленький, то крыша может начать протекать.

Ориентировочный расчет уклона крыши таков – для снежных районов не менее 40 градусов. На чертежах приводят такие данные – двускатные крыши располагают под уклоном 30-45 градусов, односкатные – 25-30.

Монтаж крыши

Строительство и монтаж двускатной крыши происходит поэтапно в несколько шагов. Первым из них является монтаж мауэрлата. Крепят мауэрлат посредством шпилек либо анкеров к верхней части несущей стены.

Важно располагать брусы мауэрлата в одной плоскости, желательно в одном горизонтальном уровне. Располагают их, в идеале, чтобы мауэрлат составлял правильный прямоугольник.

Второй этап – собирают стропильные фермы, после чего стропила устанавливаются на перекрытия. Прежде всего, составляется чертеж каркаса, высчитывается длина ног стропил, а также угол соединения.

Сборка ферм происходит на земле. В первую очередь крепят фермы, находящиеся с краев. После их монтажа крепят остальные на равном расстоянии. Смонтировав фермы, с обеих сторон крыши по верхнему краю ската прибивают доску 150X50 мм, длиной на 30 см больше длины карниза.

Все деревянные элементы в обязательном порядке обрабатывают огнебиозащитой.

Третий этап – монтаж обрешетки и гидроизоляции. Гидроизоляция защищает стропила от намокания и сырости и располагается под обрешеткой от карниза до конька.

Обрешетка делается из бруса 50X50 мм, и доски 30-40 мм толщины шириной 120-150 мм. Между обрешеткой и гидроизоляцией должна быть воздушная прослойка.

Заключительный этап – на обрешетку нашивается кровля (ондулин, шифер, кладется черепица и т.д.). Фронтоны закрываются профнастилом, доской, вагонкой либо фанерой – в зависимости от художественных предпочтений и финансов. Крепят такую обшивку к боковой части стропил при помощи саморезов по дереву либо гвоздей.

Фото крыши своими руками

И от того, как правильно соблюдена технология , зависит дальнейшее ваше комфортное пребывание в помещении. Итак, сооружаем крышу.

Выбор крыш: типы кровли

На выбор типа постройки оказывают влияния такие факторы, как месторасположение дома и климатические условия. Если климат, в котором вы проживаете, ветреный, то лучшим выбором станет плоский вариант кровли. Если в вашем районе проживания часто идут дожди, то нужно задуматься о строительстве . Естественно, технологии строительства различных покрытий будут отличаться.

По типам постройки различают кровлю совмещенную и чердачную. – это с уложенной поверх него изоляцией. Для строительства такого проекта нужно предусмотреть . Чердачная крыша – это каркас с покрытием из прочного материала. Такой тип постройки может представлять собой двускатную или односкатную конструкцию. Также конструкции могут быть построены в виде шатра или мансарды.

Выбор сделан – начинаем строительство!

Любое строительство начинается с проекта. Проект будущей крыши – ответственный момент. Нужно рассчитать правильный уклон. Он не должен превышать 20° , минимальный уклон должен составлять 3-4°. Следует продумать, каким образом будет сооружен каркас и опоры, какой будет уложен гидроизоляционный материал. При проектировании надо учесть и вопросы оформления, дизайна покрытия.

Читайте также:
Как .

Обзор .
Как сделать крышу своими руками – подробнее .

Постройка крыши: материалы

Виды кровельных материалов: черепица, ондулин, металлочерепица, битумная кровля, деревянная, сланцевая кровля.

В зависимости от того какой тип кровли выбран вами для своего дома, нужно выбрать и материал. Обращайте внимание на его качество, а потом уже на цену. Не стоит экономить на строительстве защитной конструкции для дома, так как ремонт может обойтись в будущем в несколько раз дороже. Надежная кровля – надежная защита дома.

Для плоской крыши хорошо подойдут кровельные материалы дегтевые или битумированные. Сверху их нужно накрыть облицовкой. Не следует использовать в качестве водоизоляционного материала листовое кровельное покрытие, так как в нем будут образовываться складки, препятствующие стоку воды.

Скатные конструкции

Материалы для сооружения скатных конструкций должны отличаться высокой несущей способностью. Для этого можно применять профнастил, металлочерепицу и различные рулонные основы. Сегодня на современном строительном рынке выбор весьма обширен.

Материал для теплоизоляции должен быть оптимальной толщины и ширины. Рекомендуется использовать утеплители: стекловату рулонную или минеральную вату. Причем плиты из минералваты зарекомендовали себя с лучшей стороны. Они не сползают, не деформируются и не уплотняются. Плотность плиты составляет 75-125 кг/м3.

Несущие элементы будущего покрытия могут быть металлические, деревянные, железобетонные или каменные.

Технология возведения крыш домов

Как правило, при строительстве частного дома применяют технологию строительства скатной конструкции. Начинать работы по сооружению крыши следует сразу после возведения стен дома.

Общая схема устройства кровли.

На бетонную плиту, после размещения по его верху слоя рубероида, нужно уложить мауэрлат (толстую балку из деревянного бруса в сечении 15х15 см). Укладывают мауэрлат вдоль оси стены параллельно коньку. Функция мауэрлата – распределение нагрузки от стропил, от общего веса конструкции, от снега и ветра. Укладывать мауэрлат нужно не ближе чем 5 см от наружной стены. Балки нужно надежно закрепить к стене дома, иначе крышу может унести ветром. Крепить мауэрлат можно шпильками на бетон или с помощью катанки – толстой проволоки, заложенной в кладку стены заранее. Соединять мауэрлат между собой нужно методом плотницкого крепления – врубкой одного в другой на 50 см по ширине. Для надежности можно закрепить болтами или гвоздями.

Сборка стропильной системы – следующий этап строительства. Стропила закрепляются на мауэрлат на оба фронтона. Затем делают опору внизу и у карниза. Также следует установить стропила на верхней части конструкции. Соединяют стропила между собой плотницким способом врубки и скрепляют гвоздями. должно составлять 7х15 см. Устанавливают бруски на расстоянии от 60 см до 1 метра друг от друга.

Строительная технология имеет много вариантов. Можно укрепить брус к поперечному коньку. Но этот способ подойдет только для легких крыш. Наиболее прочный способ – крепление к мауэрлату. При таком варианте крепления нужно следить, чтобы стропила ставились вырезом непосредственно на мауэрлат, иначе они будут соскальзывать. Для правильной установки нужно вбить по два гвоздя с обеих сторон стропила крест-накрест. Гвозди будут удерживать брус от смещения.

Укрепляем стропила на «коньке»

Встык – обрезать верхний край стропил под углом так, чтобы он был равен углу ската кровли, и упереть в соответствующее стропило с противоположной стороны.

На коньковый брус. Для этого между спиленными под углом стропилами нужно уложить коньковую балку. Далее крепить встык, как описано выше.

В «нахлест» – стропила соприкасаются не торцами, а боковыми плоскостями. Скрепляют бруски между собой гвоздями или болтами.

Для подпорки стропил устанавливают прогоны. Прогоны укладывают параллельно коньку и мауэрлату. Нужно выставить вертикальные опоры на мауэрлат и уже на них укладывать балку – прогон, на которую будут опираться стропила. Крепить эти стойки необходимо очень надежно, потому что на них будет приходиться основная вертикальная нагрузка.

Стяжка и гидроизоляция

Далее следует этап установки горизонтальных стяжек. Основная их функция – защита конструкции от «складывания» вовнутрь. Для этого применяют доски. Причем толщина досок для стяжек должна соответствовать толщине стропил. При укладке стяжек их нужно располагать так, чтобы они «распирали» прогоны. Крепят балки гвоздями или болтами. При помощи гвоздей нужно скрепить те доски, которые будут создавать свес карниза («кобылки»).

Следующий этап – нанесение гидроизоляционной пленки. Нужно раскатать пленку поверх стропил от одного края поверхности до другого, начиная снизу конструкции. Отрезав от рулона необходимую длину, продолжаем двигаться выше таким же способом, пока не покроем всю поверхность. Пленку прикрепляют строительным степлером. Если планируется строительство , под пленку нужно настелить утеплитель – стекловату или минеральную вату. Утеплитель нужно укладывать между балками стропил.

Обрешетка и контрольная обрешетка

Процесс контрольной обрешетки представляет собой нанесение реек поверх гидроизоляционной пленки. Рейки крепятся с помощью гвоздей к стропилам. Функция решетки – обеспечение вентиляции между гидропленкой и основной обрешеткой. При работе следует соблюдать технику безопасности, так как по неосторожности можно провалиться между стропил.

Обрешетку можно сделать двумя способами: сплошную и разреженную. Для сплошной обрешетки применяют стройматериалы ОСП, ФСФ или доски. Такой вариант обрешетки хорошо подходит под мягкую кровлю: металлочерепицу, легкий шифер. Для более тяжелого материала: глины, – нужно делать разреженную обрешетку. Размеры брусков для разреженной обрешетки должны составлять 50х50 см или 60х60 см. Также для разреженной обрешетки подойдут доски 30-40 мм. Стройматериалы прибивают к стропилам сверху вниз.

Лицевая обработка крыши

Последним и завершающим этапом строительства будет лицевая отделка. Технология отделки зависит от выбора стройматериала. Начинать работы по укладке нужно всегда с торца кровли. Предварительно следует выполнить расчет расхода материала с учетом всех карнизов и «нахлестов».

Кровля дома, возведенная по всем правилам, будет служить надежной защитой долгие годы. Этапы должны быть соблюдены и выполнены качественно.

Чтобы узнать, как сделать крышу своими руками правильно, нужно изучить несколько инструкций по выполнению этой достаточно сложной работы. Необходимо сразу отметить, что существует несколько видов крыш, каждый из которых имеет собственную схему устройства и требует особенного подхода. Кроме этого, выбор вида крыши будет зависеть и от предназначения здания, которое будет ею покрываться.

Правильно возведенные элементы кровли сумеют защитить дом не только от осадков, но и сохранят зимой внутри постройки драгоценное тепло. Поэтому хорошо построенная и утепленная крыша не менее важна, чем надежные теплые стены.

Виды крыш

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них , чтобы знать, что они из себя представляют.

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: , односкатные , двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные .

… от самый простых, до весьма сложных

Односкатная крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

Двускатная крыша

Двускатный вариант кр ыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее , то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер , отсюда и пошло ее название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант кр ыши, но, в отличие от него, в ней присутствует конек . Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками .

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.

Мансардная крыша

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю. Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 ÷ 30 градусов.

Составляющие элементы конструкции крыши

В разных системах крыш элементы варьируются, но основные все же остаются едиными. К ним относятся следующие:

Конек – верхняя часть крыши, место, где соединяются ее скаты. Этот элемент отсутствует в шатровом и односкатном варианте.
Скаты – это основные плоскости крыши, покрытые кровельным материалом.
Ендова – внутренний угол крыши, образующийся на стыке двух скатов. Этот элемент пр исутствует в только сложных конструкциях. При обустройстве крыши ендовам нужно уделить особое внимание при гидроизоляционных работах, так как такой участок — одно из самых уязвимых мест конструкции, именно в них идет самое большое скопление снега.
Карнизный свес – это свес крыши по бокам дома. К ним производят монтаж водосточных систем.
Фронтонный свес – выступающая часть скатов над фронтальной стороной крыши.
Стропильная система – конструкция, являющаяся основой для устройства скатов. Существует несколько разновидностей этих систем, но самой надежной из них является треугольник, так как именно эта фигура придает конструкции жесткость .

Стропильные системы

Перед монтажом любой конструкции, выполненной из дерева, материал предварительно нужно обязательно покрыть антисептическими средствами и антипиренами , которые смогут защитить его от грибковых образований, колоний насекомых и обеспечат повышение пожаробезопасности всей системы.

Основным элементом в стропильной системе являются стропила, укладываемые на мауэрлат, поддерживаемые стойками, скрепленными лежнями и затяжками.

В верхней части стропила соединяются внахлест и скрепляются, нижние же закрепляются на мауэрлат или к брускам, укладываемым между стропил.

Стропильная система имеет разные формы и бывает наслонной или висячей.

Можно сделать упрощенный вариант, когда на стропила набивают обрешетку , а на нее сверху сразу же укладывают кровельный материал. Но первая же зима покажет, что крыша требует утепления. Поэтому , лучше всего сразу сделать все правильно и больше к этому вопросу не возвращаться.

Примерное строение «сэндвича» утепленной крыши

Первое, что рекомендовано выполнить — это обшить стропильную систему изнутри пароизоляционной пленкой . Ее растягивают и крепят к стропилам с помощью степлера и скоб.
Далее, сверху пленки пароизоляции, крыша со стороны чердака обшивается плитами гипсокартона — его прикручивают саморезами. Гипсокартон не только придаст чердачному помещению аккуратность, но и послужит основой для плит утеплителя .
На следующем этапе придется подняться на крышу, чтобы между стропил, на пленку пароизоляции уложить утеплитель, которым чаще всего служит минеральная вата в матах или рулонах.
Сверху утеплителя укладывается дощатый настил. Доски для него не должны быть слишком толстыми, чтобы не утяжелять конструкцию. Вместо досок можно использовать и фанерные листы (или ОSB ) толщиной 4— 5 мм.
Следующим слоем идут листы гидроизоляционного материала — это может быть полиэтиленовая плотная пленка или рубероид. Полотна гидроизоляции настилаются внахлест на 20 ÷ 25 см друг на друга.
Сверху гидроизоляции устраивается контробрешетка , которая состоит из реек толщиной 10— 20 мм и набивается она непосредственно на стропила.
По контробрешетке закрепляется кровельная обрешетка , с расстоянием между соседними направляющими, которое должно быть меньше черепицы, примерно на 5 мм.
По карнизу прибивается лобовая доска, к которой позже будет устроена система слива.
Перед тем, как укладывать кровельный материал, на стропила закрепляются крюки, на которые будет монтироваться водосточные желоба . После их монтажа устанавливается карнизная планка, которую закрепляют на лобовую доску
Устроив обрешетку и водосточную систему, можно приступать к монтажу черепицы. Он начинается с правой или левой стороны крыши, с нижнего ряда, черепица выравнивается по краю карниза и укладывается внахлест , в соответствии с имеющейся на ней замковой системой.

Второй ряд черепицы начинают укладывать с той же стороны, что и первый — он накрывает первый ряд на 50 ÷ 70 мм. Монтаж ведут таким же образом порядно , вплоть до конька крыши.
Завершив укладку на скатах крыши, необходимо установить на их стыке конек .
На боковое стропило закрепляется торцевой брусок, имеющий размер 25 × 50 мм, на угол крыши устанавливается уголок — заглушка .
Между торцевым бруском и черепицей укладывается самоклеящийся уплотнитель.
Вся боковая сторона крыши закрывается торцевой планкой, которая предназначена защищать материал кровли от ветра, способного при сильных порывах сорвать покрытие.

Выше процесс обустройства подкровельной системы и кровли с черепичным покрытием излагался вкратце, с простым перечислением основных действий. Наверное, имеет смысл рассмотреть его подробнее, буквально по шагам.

Цены на различные виды черепицы

Черепица

Пошаговая инструкция перекрытия крыши черепичной кровлей

Монтаж основы под кровельный материал

В наше время на строительном рынке представлено очень широкое многообразие различных кровельных покрытий. Тем не менее, черепица и на этом «фоне» не теряет своей популярности, хотя и относится к числу наиболее сложных и трудоёмких в монтаже кровель.

Керамическую черепицу представляют несколько европейских и отечественных компаний, и она может отличаться некоторыми конструктивными нюансами. Но принцип монтажа обрешетки и самого покрытия – одинаков.

Под установку и закрепления черепицы необходимо создать правильную основу — обрешетку, поэтому и начать рассмотрение процесса нужно с монтажа именно этого отдела конструкции.

Иллюстрация
	На начальном этапе, безусловно, создается один из типов стропильных систем, конструкция которых описана выше. До начала работ по монтажу обрешетки на стропила, элементы системы нужно дополнительно проверить на их ровность и правильность геометрии. Если на одной из стропильных ног обнаружатся неровности, то ее нужно выровнять, так как этот изъян может негативно отразиться на дальнейших работах. Проверка производится с помощью идеально ровного бруса и строительного уровня.
	Следующим шагом по всей карнизной линии, на края стропил прибивается металлическая карнизная планка, которая защитит торцы стропил от попадания на них влаги. Отдельные планки укладываются и закрепляются внахлест.
	Далее, сверху стропильной системы растягивается и закрепляется с помощью скоб паропроницаемая мембрана. Первое ее полотно укладывают слева направо сверху карнизной планки.
	Следующая полоса материала настилается горизонтально, внахлест на 150 мм на нижнее полотно. Мембрана монтируется надписью, которая нанесена на одну из поверхностей, наружу. По карнизному краю полотно дополнительно фиксируется на карнизной планке с помощью строительного двухстороннего скотча.
	Последнее верхнее полотно должно выступать выше конька, так как оно загибается на второй скат крыши.
	Следующим этапом паропроницаемая мембрана сверху фиксируется к стропильным ногам контррейками. При этом необходимо учесть, что если длина ската составляет не больше 6000 мм, толщина контррейки должна составлять 24 мм, при длине не более 12000 мм – 28 мм, от 12000 мм – 40 мм. Контррейки не должны доходить до конькового ребра на 120÷150 мм.
	Далее, на коньке сверху стыка стропильных ног закрепляются отрезки бруса длиной 150÷200 и сечением 50×50 мм. Пространство, остающееся между ними, будет играть роль вентиляционных зазоров.
	После этого конек накрывается полотном паропроницаемой мембраны, которая должна находить на скаты и выходить за пределы конструкции с фронтонов на расстояние 200÷250 мм.
	Сверху мембраны, настеленной вдоль конька, для ее фиксации, в продолжение контрреек закрепляется отрезки бруса. Их размер должен быть равен расстоянию от торца контррейки до гребня конька.
	При формировании карнизного свеса, на торцы контрреек и на карнизную планку монтируется перфорированная планка-сетка, предназначенная для обеспечения вентиляции пространства, образованного под кровельным материалом, и защиты от проникновения в это просвет различных насекомых.
	Далее, в карнизной части контрреек закрепляются кронштейны для монтажа на них водосточных желобов. Каждый из них закрепляется двумя саморезами или гвоздями.
	Чтобы желоб был уложен в кронштейны без проблем, они должны быть установлены ровно по линии с формированием ската для свободного стока воды. Для этого часто мастера устанавливают с необходимым перепадом два крайних кронштейна, затем натягивают между ними шнур, и, уже ориентируясь на него, закрепляют остальные крюки.
	После установки кронштейнов, по карнизному краю контрреек прибивается навесной брус по всей длине карниза ската. Он же становится стартовым брусом обрешетки под черепицу.
	От навесного бруса на крайних (у фронтонов или переломов профиля крыши) контррейках ската размечается расстояние (шаг), с которым будут закрепляться рейки обрешетки. Этот шаг будет зависеть от длины и нахлеста конкретной модели черепицы. Чаще всего оно варьируется от 340 мм до 370 мм. Разметку необходимо сделать на крайних контррейках. Затем на отмеченных рисках забивается по гвоздю, на них закрепляется и натягивается трассировочный окрашенный шнур, и с помощью него на всех контррейках отбивается общая линия для закрепления реек обрешетки.
	Следующим шагом на всю плоскость ската по разметкам, к контррейкам прибиваются горизонтальные рейки обрешетки. Их размер в сечении должен составлять 70×30 или 70×25 мм.
	По завершении монтажа обрешетка должна выглядеть следующим образом.
	Далее, необходимо подготовить конек крыши для дальнейшего монтажа на него коньковой черепицы – это можно сделать, закрепив на гребень два бруса по всей длине, один на другой.
	Другой вариант – это использовать специальные элементы, называемые держателями конькового бруса. Их прикручивают к контррейкам, используя по два самореза с каждой стороны от конька.
	В закрепленные держатели устанавливается и фиксируется деревянный брус. Держатели удобны тем, что они могут иметь разный размер и высоту, поэтому всегда его можно подобрать по необходимым параметрам.
	Далее, в кронштейны по всей длине карниза устанавливается и закрепляется водосточный желоб.
	Желоб дополнительно прижимается еще одной карнизной планкой, устанавливаемый на карнизной рейке. Этот элемент, закрепляемый по всей длине карниза, закрывает вход в подкровельное пространство, тем самым защищая его от попадания влаги, и спускается в желоб.
	Дальше, сверху обрешетки по краям ската со стороны фронтонов прибиваются бруски сечением 70×70 мм. Они станут основой для закрепления ветровой доски с фронтонной части крыши, а также ограничат и закроют край черепичной кладки.
	После этого по фронтону устанавливаются и фиксируются ветровые доски, которые дополнительно соединяются между собой в области конька металлическим уголком. На этом подготовка обрешетки к монтажу черепичного покрытия может считаться завершенной.

Монтаж черепицы на подготовленную обрешетку

Монтаж большинства моделей керамической черепицы практически идентичен, материал какого бы производителя ни был выбран хозяевами.

Иллюстрация	Краткое описание выполняемой операции
	Монтаж черепицы начинается от карниза с правой стороны ската. Первой укладывается угловая черепица, которая фиксируется ко второй от карниза рейке.
	Закрепление первой черепицы производится в верхней части с помощью двух саморезов, которые не закручиваются до конца.
	Далее, выкладывается весь первый ряд черепицы, каждая из которых в верхней части закрепляется на рейке обрешетки с помощью одного самореза через заранее просверленное в ней отверстие.
	В завершение первого ряда черепицы, последней устанавливается и прикручивается двумя саморезами угловая левая черепица.
	Далее, от низа до конька монтируется первый вертикальный фронтонный ряд, состоящий из угловых черепиц, каждая из которых закрепляется двумя саморезами.
	Далее, потребуется подготовить черепицу, которая будет укладываться сверху кронштейна для монтажа на него снегозащитного барьера. Для того чтобы черепица аккуратно встала и закрыла кронштейн, на ее обратной стороне размечается его местоположение и аккуратно с помощью молотка выбивается часть замка.
	Теперь, во втором горизонтальном ряду с шагом в 900 мм устанавливаются сами кронштейны. Этот элемент верхней частью – крюком зацепляется и прикручивается к третьей от карниза рейке обрешетки. Нижней же стороной он устанавливается сверху на нижнюю черепицу первого ряда.
	В установленном и закрепленном виде кронштейн должен выглядеть так, как представлено на этой иллюстрации.
	Далее, подготовленная черепица устанавливается сверху закрепленного кронштейна и прикручивается к третьей рейке обрешетки.
	Закрывающая кронштейн черепица дополнительно фиксируется проволочным крючком, которым ее зацепляют за боковой край и притягивают скруткой к рейке обрешетки. Таким образом закрепляется каждая третья черепица этого ряда, укладываемая на кронштейны-держатели. На этой иллюстрации хорошо виден проволочный зацеп, расположенный с левого края черепицы второго ряда.
	Установив черепицу второго ряда, и закрепив все кронштейны для снегозащитного барьера, нужно примерить его на место так, как он будет зафиксирован впоследствии. Закреплять барьер пока не имеет смысла, так как он будет мешать дальнейшему монтажу черепицы.
	Далее, производится кладка рядовой и угловой черепицы внахлест, с соединением их на замки, также справа налево, снизу вверх до тех областей, где в покрытие встраиваются дополнительные, необходимые для нормального функционирования конструкции кровли, элементы.
	Таким вот образом чаще всего приходится укладывать специальные вентиляционные черепицы. Если крыша имеет длину до 4500 мм, то эти элементы не используются. При длине от 4500 до 7000 мм, монтируется один ряд вентиляционных черепиц на втором ряду, считая от конька. На более длинных крышах вентиляционная черепица устанавливается на три ряда с шагом между ними в 1500 мм.
	На третьем или четвертом ряду от конька в средней части ската устанавливается черепица с вентиляционной трубой, называемая проходной.
	В комплексе с другими элементами кровли этот элемент выглядит так, как представлено на этой иллюстрации.
	Примерив эту черепицу на скате, ее временно снимают, и в мембране под ней размечается и вырезается круглое отверстие. Затем в него устанавливается герметизирующее кольцо.
	Далее, со стороны чердачного помещения в кольцо вставляется гофрированная соединительная труба. Обычно ее диаметр составляет 120 мм. Затем, она обратной стороной подключается к вентиляционному каналу здания.
	Сверху на вентиляционную трубу надевается защитный колпак, который защитит весь канал от попадания в него атмосферных осадков, пыли и мусора.
	В комплекте с черепицей достаточно часто приобретается скамья (ступенька) для трубочиста. Этот элемент кровельной системы закрепляют на четвертом или пятом ряду от конька. Кронштейны скамьи также имеют конструкцию крюков, и они зацепляются и прикручиваются к верхней в укладке ряда рейке обрешетки. Нижняя сторона кронштейнов устанавливается в углубления на черепицу нижележащего ряда.
	Для того чтобы закрывающие кронштейны черепицы верхнего ряда плотно прилегали к рейке обрешетки, в её замках, расположенных в верхней части, после примерки делаются сколы. Затем, черепица укладывается сверху крюков-кронштейнов и фиксируется шурупами и проволочным крючком – по аналогии с тем, как уже было рассмотрено выше.
	Еще одним важным и сложным узлом при покрытии крыши, является оформление примыкания кровельного материала к стенкам дымоходной трубы. Стык между ними должен быть заделан правильно и герметично. Удобнее всего для работы по формированию примыкания использовать гибкую самоклеящуюся ленту, изготовленную с применением свинца и алюминия. Она хорошо принимает рельефную форму черепицы и хорошо к ней приклеивается. Работы по отделке примыкания производятся в определенной последовательности. Сначала лента приклеивается к передней части трубы с заходом на ее боковые стенки, а также к черепице ряда, проходящего перед дымоходом. Для этого по месту, на ленте делаются разрезы нужной формы. Затем, вымеряется и отрезается, а затем приклеивается лента к боковым стенкам и примыкающей к ним черепице.
	Чтобы оформить стык с задней стороны трубы, берется два отрезка ленты одинаковой длины, которая превышает ширину трубы на 20÷30 мм. Они склеиваются между собой в ширину. Затем, совместив середину ленты и ширину трубы на высоте 150÷200 мм, гидроизоляция приклеивается к стенке дымохода и на металлический лист, заранее закрепленный на обрешетке с верхней стороны трубы. После этого, на приклеенную на металл ленту, сверху настилается ряд черепицы. Выступающие по углам части ленты надрезаются, заворачиваются на боковые стороны трубы, и приклеиваются внахлест, на уже закрепленную на них, гидроизоляцию.
	Некоторые мастера предпочитают оформлять примыкание листовым металлом, который нарезается на полосы нужной ширины, монтируется по тому же принципу, что и самоклеящаяся гидроизолирующая лента. Соединение краев металла на углах осуществляется с помощью заклепок и фальцовки.
	Закрепив по всему периметру трубы гидроизолирующую ленту или металлический кожух, по верхней его линии на стенках трубы, закрепляется металлическая профильная планка, прижимающая гибкую ленту к поверхностям дымохода. Затем, оставшийся между верхним краем планки и стеной дымоходной трубы зазор, заполняется кровельным уплотнителем. Нередко в стенке трубы прорезается штраба, в которую заводится загнутый край этой металлической планки-отлива. Затем штраба заделывается тем же герметиком.
	Далее, переходят к работе над коньковым узлом. Сначала на закрепленный коньковый брус внахлест на верхний ряд черепицы настилается уплотнительная вентиляционная перфорированная лента, изготовленная с применением алюминия и свинца.
	Благодаря своей гибкости, эта лента-юбка отлично принимает форму черепицы без прикладывания особых усилий.
	После настила ленты, с фронтонной стороны конька прикручивается торцевой коньковый элемент, и к нему примеряется первая коньковая черепица.
	Далее, первая черепица снимается, и к брусу, закрепленному на гребне крыши, прикручивается коньковый зажим со скобой, который идет в комплекте с коньковой черепицей.
	Затем в него устанавливается первая коньковая черепица. Далее, она крепится с другой стороны следующим зажимом при помощи самореза.
	Следующим шагом в закрепленную скобу устанавливается вторая черепица, фиксируемая также в конце зажимом – и так далее, пока конек не будет полностью сформирован.
	В готовом виде конек крыши должен выглядеть так, как показано на данной иллюстрации.
	Завершающим этапом в оформлении конька является закрепление второго торцевого элемента. При необходимости последняя черепица этого ряда подрезается в нужный размер.
	Когда все дополнительные элементы кровельного покрытия будут установлены, последним шагом к кронштейнам, установленным в нижней части ската, закрепляется сдерживающий сползание снега решетчатый барьер.
	На этой иллюстрации показан вид готового кровельного ската, если смотреть на него со стороны карниза.
	Так будет выглядеть скат крыши со всеми установленными на него элементами.

После завершения покрытия крыши, можно перемещаться на чердак, чтобы убрать временный настил и уложить уже стационарный деревянный пол. Монтаж начинают проводить со стороны чердака или со стороны помещения.Чердачное перекрытие тоже состоит из нескольких слоев и устраивается по-разному. Главное то, что если устроена кровля, то работы можно проводить не спеша, не боясь попадания осадков на водопроницаемые материалы и внутрь помещений.

В завершение, стоит еще раз подчеркнуть, что устройство крыши — это трудоемкий , ответственный и достаточно опасный процесс. Поэтому для проведения монтажа всей кровельной системы лучше порой наиболее целесообразным будет пригласить специалистов, которые профессионально занимаются возведением домов, устройством и покрытием крыш.
