Точка росы — формула, расчет и визуализация. Как рассчитать точку росы и что это такое? Расчет точки росы в многослойной стене онлайн

27.06.2020

Точкой росы называют охлаждённый воздух до определённой температуры, в состоянии которого пар начинает конденсировать и переходить в росу. В целом этот параметр зависит от давления воздуха в помещении и на улице. Определить значение не всегда легко, но сделать это необходимо обязательно, так как это один из самых важных факторов при строительстве и для комфортной жизни, и существования человека в помещении.

При завышенной точке росы бетон, металл, дерево и многие другие строительные материалы не дадут нужного эффекта при строительстве или ремонте дома и не прослужат долго. Во время настилания полимерных полов при попадании конденсата на поверхность материала в будущем возможно возникновение таких дефектов как: вздутие пола, шагрень, отслоение покрытия и многое другое. Визуально определить параметр в помещении невозможно, для этого необходимо использовать бесконтактный термометр и таблицу.

Какие факторы влияют

толщина стены в помещении и то, какие материалы использовались для утепления;
температура, в разных частях мира она разная и температурный коэффициент севера от юга сильно отличается;
влажность, если воздушное пространство содержит влагу, точка росы будет больше.

Чтобы яснее понимать, что это такое, и как на значение могут повлиять те или иные факторы рассмотрим наглядный пример:

Неутеплённая стена в помещении. Точка росы будет сдвигаться в зависимости от того, какие погодные условия вне помещения. В случае стабильной погоды без резких колебаний точка росы расположится ближе к наружной стене, в сторону улицы. Вредных показателей в этом случае для самого помещения нет. Если же наступит резкое похолодание, точка росы медленно переместится ближе к внутренней части стены - это может привести к насыщению комнаты конденсатом и медленному намоканию поверхности стен.

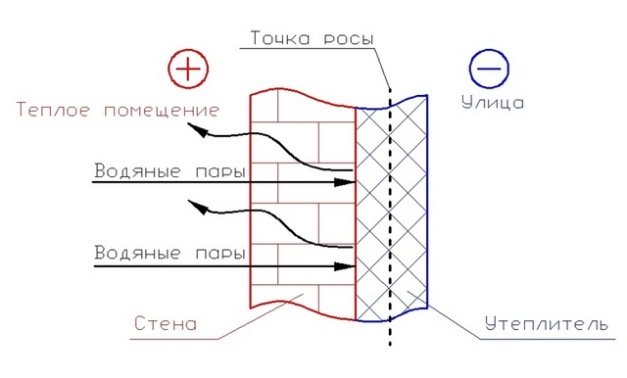

Утеплённая снаружи стена. Точка росы имеет положение внутри стен (утеплителя). Во время выбора материала для утепления следует рассчитывать на этот фактор и правильно рассчитать толщину выбираемого материала.
Утеплённая изнутри стена. Точка росы находится между центром стены и утеплителем. Это не лучший вариант, если погодные условия слишком влажные, так как при резком похолодании в этом случае точка росы резко сдвинется на стык между утеплителем и стеной, а это в свою очередь может привести к губительным последствиям для самой стены дома. Утеплять стену изнутри при влажном климате возможно, если в доме присутствует хорошая система отопления, которая способна поддерживать равномерную температуру в каждой комнате.

В случае если ремонт дома сделан без учёта погодных условий, устранить возникшие проблемы будет практически невозможно, единственный выход заново начинать работы и убирать всё сделанное, что влечёт за собой большие траты денег.

Как правильно определить и вычислить (таблица и формула)

На точку росы могут влиять температура и влажность

Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.

Для того чтобы этого не случилось, следует произвести расчёт и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте. Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями.

Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы. При вызове специалиста для измерения значения в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.

Таблица: показатели для определения точки росы

C°	Точка росы V S в C O при относительной влажности воздуха в %
	30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
30	10,5	12,9	14,9	16,8	18,4	20	21,4	22,7	23,9	25,1	26,2	27,2	28,2	29,1
29	9,7	12	14	15,9	17,5	19	20,4	21,7	23	24,1	25,2	26,2	27,2	28,1
28	8,8	11,1	13,1	15	16,6	18,1	19,5	20,8	22	23,2	24,2	25,2	26,2	27,1
27	8	10,2	12,2	14,1	15,7	17,2	18,6	19,9	21,1	22,2	23,3	24,3	25,2	26,1
26	7,1	9,4	11,4	13,2	14,8	16,3	17,6	18,9	20,1	21,2	22,3	23,3	24,2	25,1
25	6,2	8,5	10,5	12,2	13,9	15,3	16,7	18	19,1	20,3	21,3	22,3	23,2	24,1
24	5,4	7,6	9,6	11,3	12,9	14,4	15,8	17	18,2	19,3	20,3	21,3	22,3	23,1
23	4,5	6,7	8,7	10,4	12	13,5	14,8	16,1	17,2	18,3	19,4	20,3	21,3	22,2
22	3,6	5,9	7,8	9,5	11,1	12,5	13,9	15,1	16,3	17,4	18,4	19,4	20,3	21,1
21	2,8	5	6,9	8,6	10,2	11,6	12,9	14,2	15,3	16,4	17,4	18,4	19,3	20,2
20	1,9	4,1	6	7,7	9,3	10,7	12	13,2	14,4	15,4	16,4	17,4	18,3	19,2
19	1	3,2	5,1	6,8	8,3	9,8	11,1	12,3	13,4	14,5	15,3	16,4	17,3	18,2
18	0,2	2,3	4,2	5,9	7,4	8,8	10,1	11,3	12,5	13,5	14,5	15,4	16,3	17,2
17	0,6	1,4	3,3	5	6,5	7,9	9,2	10,4	11,5	12,5	13,5	14,5	15,3	16,2
16	1,4	0,5	2,4	4,1	5,6	7	8,2	9,4	10,5	11,6	12,6	13,5	14,4	15,2
15	2,2	0,3	1,5	3,2	4,7	6,1	7,3	8,5	9,6	10,6	11,6	12,5	13,4	14,2
14	2,9	1	0,6	2,3	3,7	5,1	6,4	7,5	8,6	9,6	10,6	11,5	12,4	13,2
13	3,7	1,9	0,1	1,3	2,8	4,2	5,5	6,6	7,7	8,7	9,6	10,5	11,4	12,2
12	4,5	2,8	1	0,4	1,9	3,2	4,5	5,7	6,7	7,7	8,7	9,6	10,4	11,2
11	5,2	3,4	1,8	0,4	1	2,3	3,5	4,7	5,8	6,7	7,7	8,6	9,4	10,2
10	6	4,2	2,6	1,2	0,1	1,4	2,6	3,7	4,8	5,8	6,7	7,6	8,4	9,2
Для промежуточных показателей не указанных в таблице определяется средняя величина

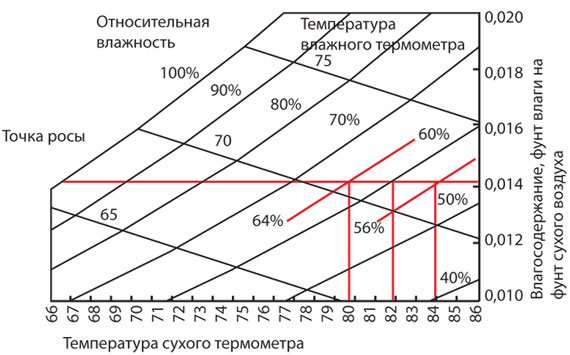

График

Благодаря графику можно определить оптимальные показатели

Как рассчитать: необходимые инструменты и последовательность действий

термометр;
гигрометр;
бесконтактный термометр (можно заменить обычным).

Формула для расчёта в каркасной, кирпичной, многослойной стенах с утеплителем

Для расчёта точки росы с утеплителем используются формулы:10,8 °C

Используя полученные показатели, составить график с диапазоном температур T1, размещённым в стене и оставшимися °C на утеплитель. В нужном месте отметить точку росы.

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Видео: почему на стенах появляется конденсат и плесень

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме.

Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

Таблица с точкой росы

Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас , там опечатки исправлены.

Формула расчета точки росы

Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

Формула обладает погрешностью ±0.4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

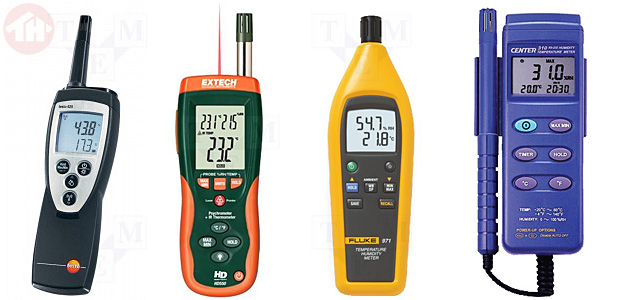

Приборы с определением точки росы

Психрометр (гигрометр психрометрический) - прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них - обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

Расчет точки росы в тепловизоре

Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.

Точка росы в строительстве

О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

Точка росы (ТР) — это температура, при которой водяной пар конденсируется и превращается в воду. При этом в воздухе образуется туман, а на холодных поверхностях выпадает конденсат (роса). Точка росы зависит в первую очередь от влажности воздуха. Влиянием атмосферного давления на ТР при дальнейшем рассмотрении будем пренебрегать.

На примере посмотрим, как изменится точка росы в зависимости от влажности внутри помещения . Примем, что температура внутри помещения стабильна и составляет +20 град. С, а влажность будет меняться от 40% до 100%.

Тогда температура поверхности на которой образуется конденсат будет иметь следующие значения (в зависимости от влажности):
40% — +6 град С и ниже

60% — +12 град С и ниже

80% — +16,5 град С и ниже

100% — +20 град С и ниже

Как видим, при обычных условиях внутри помещения (температура 20 град С и при влажность 80%), — водяной пар сконденсируется на поверхности, которая будет иметь температуру 16,5 град С и ниже.

В зависимости от температуры внутри помещения, температуры снаружи, теплоизоляционных свойств стены здания, точка росы может находиться или на внутренней поверхности стены, или на наружной, или внутри стены. Т.е. где то в стене будет такая температура, при которой водяные пары будут конденсироваться.

При изменении температур и влажности воздуха как внутри так и снаружи помещения, точка росы будет смещаться по толщине стены.

И чем ближе ТР к внутренней поверхности, тем влажнее будет стена изнутри здания. Не редки варианты, когда ТР в холодное время смещается совсем близко к внутренней поверхности или же находится прямо на ней. При таких обстоятельствах на мокрой стене за 2 – 3 года образуются плесень и грибок, внутрення отделка разрушается, в помещении будет повышенная влажность и не благоприятные для жизни условия.

Утепляя здание, мы меняем и место нахождения точки росы по толщине стены, так как температура стены при утеплении изменится.

Графики изменения температуры по толщине стены наглядно показывают положение точки росы в зависимости от применяемого утепления. Указана примерная ситуация. Точное положение точки росы, конечно же будет определяться только расчетом в зависимости от толщины и теплопроводности материалов стены и утеплителя, от температуры снаружи и внутри здания, от влажности воздуха снаружи и внутри, и от других факторов имеющих меньшее значение.

Обычная стена без утепления. С повышением влажности воздуха и с понижением наружной температуры, точка росы смещается ближе к внутренней поверхности стен. Для «холодных» стен не редки случаи нахождения ТР внутри помещения.

Стена с недостаточным утеплением. Точка росы смещается на стену из утеплителя при похолодании.

Стена с нормальным утеплением. Точка росы находится в утеплителе, даже в очень холодное время.

Внутреннее утепление. Трудно добиться что бы точка росы не находилась внутри помещения. На стенах образуется конденсат.

Специалисты сходятся во мнении, что здания должны утепляться только снаружи. При этом толщина и качество утеплителя должны соответствовать ГОСТу. Точка росы при этом всегда должна оставаться внутри слоя утепления.

Утепление здания изнутри считается даже вредным. Сами стены при этом становятся более холодными, так как изолируются от теплого воздуха слоем утеплителя. Практически невозможно сделать так, что бы стены и утеплитель не мокрели. Множество людей ищут ответ на вопрос: «Можно ли утеплять стены изнутри ?». Ответ практически однозначный – нет. Это вредно для здания, но главное, — вредно для здоровья людей живущих в нем. Потому что стены будут намокать и на них под слоем утеплителя будут разростаться плесень и грибок. Конечно возможны варианты, когда такой вид утепления в общем то применим. Это можно сделать при достаточном тепловом сопротивлении самой стены, при весьма теплом климате, при отличной вентиляции и отоплении внутри здания, но… стоит ли тогда вообще рисковать и утеплять внутреннюю поверхность стены?

Каждый из нас неоднократно становился свидетелем образованием капелек воды на окружающих предметах и конструкциях. Объясняется это тем, что над предметом, принесённым с мороза, охлаждается окружающий воздух. Происходит насыщение водяными парами, и на предмете конденсируется роса.

Такую же природу имеет запотевание окон в квартире. Причиной того, что «окна плачут», являются процессы конденсации, на которые влияют влажность и температура окружающего воздуха.

Образование конденсата тесно связано с понятием точки росы. Для лучшего понимания описанных явлений просто необходимо детальнее рассмотреть этот фактор.

Точка росы. Что это?

Точка росы - это температура охлаждения окружающего воздуха, при которой водяной пар, который в нём содержится, начинает конденсироваться, образовывая росу, то есть это температура выпадения конденсата.

Данный показатель зависит от двух факторов: температуры воздуха и его относительной влажности. Точка росы газа тем выше, чем выше его относительная влажность, то есть она приближается к фактической температуре окружающего воздуха. И наоборот, чем ниже влажность, тем ниже точка росы.

Как рассчитать точку росы?

Расчёт точки росы имеет значение во многих жизненных аспектах, в том числе и в строительстве. От правильности определения этого показателя зависит качество жизни в новостроях и уже давно сданных помещениях. Так как определить точку росы?

Для определения данного показателя пользуются формулой приблизительного расчёта температуры точки росы Тр (°С), которая определяется зависимостью относительной влажности Rh (%) и температуры воздуха Т (°С):

При помощи каких приборов она рассчитывается?

Так как же на практике рассчитывается точка росы? Определение данного показателя производят с помощью психрометра - прибора, состоящего из двух который измеряет влажность и температуру воздуха. В наши дни используется в основном в лабораториях.

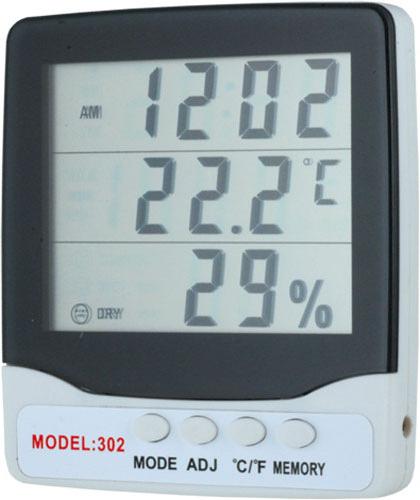

Для используются портативные термогигрометры - электронные приборы, на цифровом табло которых отображаются данные об относительной влажности и температуре воздуха. На некоторых моделях отображается даже точка росы.

Также функцию расчёта точки росы имеют некоторые тепловизоры. При этом на экране отображается термограмма, на которой в режиме реального времени видны поверхности с температурой ниже точки росы.

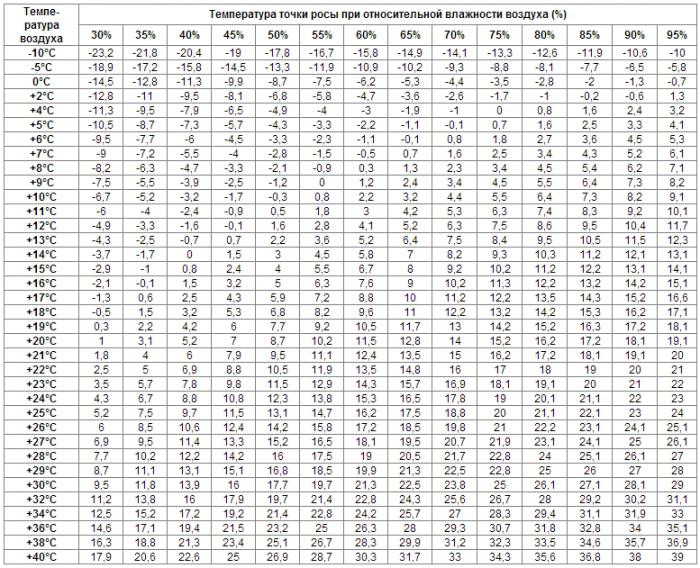

Таблица вычисления точки росы

С помощью бытовых психрометров легко измерить влажность и температуру окружающего воздуха. Используя показания дисплея данного выпадения конденсата можно найти при помощи таблицы. По расчётным показателям температуры и влажности определяется точка росы. Таблица её расчёта имеет следующий вид:

Как определяется температура выпадения росы в строительстве?

Измерение точки росы - очень важный этап строительства зданий, который необходимо провести ещё на этапе разработки проекта. От его правильности зависит возможность конденсации воздуха внутри помещения, а следовательно, комфортность дальнейшего проживания в нём, а также его долговечность.

Любая стена обладает определённой влажностью. Именно поэтому, в зависимости от материала стены и качества теплоизоляции, на ней может образовываться конденсат. Температура точки росы зависит от:

влажности воздуха в помещении;
его температуры.

Так, пользуясь приведённой ранее таблицей, можно определить, что в комнате с температурой +25 градусов и относительной влажностью 65% конденсат будет образовываться на поверхностях с температурой 17,5 градусов и ниже. Следует запомнить закономерность: чем ниже влажность в комнате, тем больше разница между точкой росы и температурой в помещении.

К основным факторам, которые влияют на расположение точки росы, принадлежат:

климат;
температура внутри и снаружи помещения;
влажность внутри и снаружи;
режим проживания в помещении;
качество функционирования отопительной и вентиляционной систем в помещении;
толщина и материал изготовления стен;
потолка, стен и т. д.

Особенности неутеплённых стен

Во многих помещениях утепление стен полностью отсутствует. В таких условиях возможны следующие варианты поведения точки росы в зависимости от её местоположения:

Между наружной поверхностью и центром стены (внутренняя часть стены всегда остаётся сухой).
Между внутренней поверхностью и центром стены (на внутренней поверхности может появляться конденсат при условии резкого похолодания воздуха в регионе).
На внутренней поверхности стены (стена будет оставаться мокрой на протяжении всего зимнего периода).

Как правильно утеплить стену?

В утеплённой стене точка росы может располагаться в различных местах утеплителя, что зависит от ряда факторов:

Теплоизоляционные свойства утеплителя снижаются по мере возрастания уровня его влажности, так как вода - отличный проводник тепла.
Наличие дефектов утепления и зазоров между утеплителем и поверхностью стены создаёт хорошие условия для образования конденсата.
Капельки росы значительно снижают теплоизоляционные свойства утеплителя, а также являются подспорьем для развития грибковых колоний.

Таким образом, следует понимать риск использования для утепления стен материалов, пропускающих влагу, поскольку они подвержены потере теплозащитных качеств и постепенному разрушению.

Кроме этого, обязательно обращайте внимание на способность выбираемых для утепления стен материалов противостоять воспламенению. Лучше остановить свой выбор на материалах с содержанием органических веществ менее 5%. Они считаются негорючими и наиболее подойдут для утепления жилых помещений.

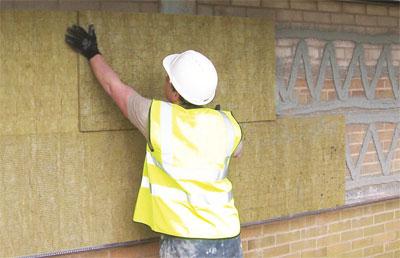

Наружное утепление стен

Идеальным вариантом защиты помещения от сырости и холода является наружное утепление стен (при условии, что оно выполнено с соблюдением технологий).

В том случае, если толщина утепления выбрана оптимально, точка росы будет находиться в самом утеплителе. Стена будет оставаться абсолютно сухой на протяжении всего холодного периода, даже при резком похолодании точка росы не достигнет внутренней поверхности стены.

Если толщина теплоизоляции была рассчитана неправильно, могут возникнуть некоторые проблемы. Точка росы переместится на границу стыка теплоизоляционного материала и внешней стороны стены. В полостях между двумя материалами может возникать конденсат и скапливаться влага. В зимний период, когда температура падает ниже нуля, влага будет расширяться и превращаться в лёд, способствуя разрушению теплоизоляции и частично стены. Кроме этого, постоянная влажность поверхностей приведёт к образованию плесени.

При полном несоблюдении технологии и грубейших ошибках в расчётах возможны варианты смещения точки росы к внутренней поверхности стены, что приведёт к образованию конденсата на ней.

Внутреннее утепление стен

Утеплять стену изнутри - изначально не самый лучший вариант. Если слой теплоизоляции будет тонким, точка росы будет находиться на границе изоляционного материала и внутренней поверхности стены. Тёплый воздух в комнате при тонком слое теплоизоляции практически не будет достигать внутренней стороны стены, приводя к следующим последствиям:

высокая вероятность намокания и промерзания стены;
увлажнение и, как следствие, разрушение самого утеплителя;
отличные условия для развития плесневых колоний.

Однако и такой способ утепления помещения может быть эффективным. Для этого необходимо соблюсти некоторые обязательные условия:

должна соответствовать нормативам и не допускать чрезмерного увлажнения окружающего воздуха.
теплосопротивление конструкции ограждения, согласно нормативным требованиям, не должно превышать 30%.

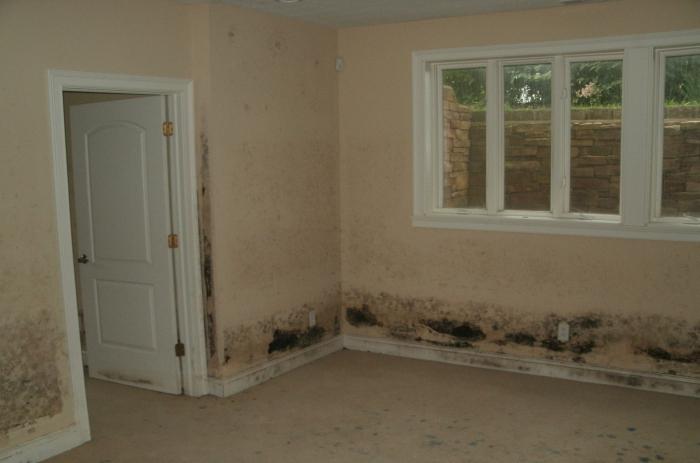

Чем чревато игнорирование выпадения конденсата в строительстве?

В зимний период, когда температура практически постоянно ниже нуля градусов, тёплый воздух внутри помещения, контактируя с любой холодной поверхностью, переохлаждается и выпадает на её поверхности в виде конденсата. Это происходит при условии, если температура соответствующей поверхности ниже точки росы, рассчитанной для данных температуры и влажности воздуха.

Если образование конденсата имеет место, стена находится во влажном состоянии практически всегда при пониженной температуре. Результатом этого становится образование плесени и развитие в ней самых разнообразных вредоносных микроорганизмов. Впоследствии они перемещаются в окружающий воздух, что приводит к различным заболеваниям жильцов, часто бывающих в помещении, в том числе и к астматическим расстройствам.

Кроме этого, дома, поражённые плесневыми и грибковыми колониями, крайне недолговечны. Разрушение здания неминуемо, и начнётся этот процесс именно с отсыревающих стен. Именно поэтому крайне важно произвести правильно все расчёты относительно точки росы ещё на этапе проектирования и строительства здания. Это позволит сделать правильный выбор относительно:

толщины и материала стен;
толщины и материала утеплителя;
способа утепления стен (внутреннее либо наружное утепление);
выбора системы вентилирования и отопления, которые смогут обеспечить оптимальный микроклимат в помещении (наилучшее соотношение относительной влажности воздуха и его температуры).

Расчет точки росы в стене можно произвести самостоятельно. При этом следует учитывать особенности климатического региона проживания, а также прочие приведённые ранее нюансы. Но всё-таки лучше обратиться в специализированные строительные организации, которые занимаются подобными расчётами на практике. Да и ответственность за правильность расчётов будет лежать не на клиенте, а на представителях организации.

Точка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

Что такое точка росы

Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.

При проведении расчетов точки росы для определенного помещения, важно сделать расчет для :

Наибольшего значения показателей температуры и влажности;
Среднего значения;
Наименьшего значения.

Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 о С, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 о С. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

Понятие точка росы в строительстве

В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как :

Вздутие поверхности;
Ее большое отслоение;
Шагрень.

Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.

Повлиять на этот показатель могут несколько факторов, в частности, таких как :

Толщина стены, а также используемые для утепления стройматериалы;
Влажность;
Температура.

Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы , которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как :

Климатические тонкости вашего региона;
Присутствие и частота мощности ветровых потоков;
Толщина стен;
Стройматериал, использованный для строительства.

Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом , не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как :

Климатические условия;
Зона проживания;
С чем граничит утепляемая стена;
Работа вентиляционной системы;
Качество работы отопительной системы.

Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

Определение: точка росы

Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

Существуют определенные факторы, которые воздействуют на точку росы.

В частности, к таким факторам относятся :

Климатические условия;
Наличие утеплителя;
Постоянное нахождение или временное проживание;
Точный уровень внутренней и наружной влажности.

В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

Особенности точки росы в стене

Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

В частности, такие как :

Конструкция выполнена без дополнительного утепления;
Утепление только наружное;
Утепление наружное и внутреннее.

В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

Формула точки росы

Существует несколько различных вариантов расчета точки росы.

В частности, таких как :

онлайн-калькулятор;
таблица;
формула.

Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 о С. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен. (0 Голосов)
