Желоб водосточный оцинкованный своими руками. Водосток из оцинковки своими руками

20.06.2020

Продуманная система водоотвода и дренажа – обязательный признак хорошего жилья. Качественное покрытие для крыши очень важно, но оно должно идти в комплекте с водосточной системой.

Благодаря грамотно установленной системе отвода сточных вод, строение будет защищено от:

подмывания фундамента, вследствие которого здание может перекоситься и даже обрушиться;
подтекания воды в подвальные и полуподвальные помещения;
сырости стен, повышенной влажности;
запаха сырости и появления мокриц внутри помещений;
протекания потолков и порчи обоев;
порчи наружного покрытия стен.

Кроме того, хозяевам усадеб и дачных домиков с помощью водостока можно собирать дождевую воду в емкости для последующего полива сада и огорода. Поэтому водосток в оснащении крыши – это не только необходимо, но и выгодно, а при желании и наличии средств можно оформить водосток декоративно и превратить в изящное архитектурное украшение.

Основной частью водоотводной системы можно назвать водосточные желоба. Они располагаются на крыше как вертикально, так и горизонтально. Располагая водосток горизонтально, его подвешивают под скатом крыши. Тогда вода стекает в горизонтальный желоб, а далее по нему – в вертикальный желоб и вниз. Вертикальный водосток обычно находится по углам здания, если оно невелико, а также крепится к стенам. Горизонтальные элементы выполняются с участием желобов, а вертикальные – при помощи труб.

Материалы, из которых выполняются водостоки, достаточно разнообразны, но основных два: металл и пластик. Водостоки также должны привлекательно выглядеть; они могут быть оформлены как строго в стиле минимализма, не нарушая общий архитектурный замысел, так и с декоративными элементами.

Как выбрать лучший водосток

Выбирая водосток, важно определиться в первую очередь с материалом. Преимущества пластиковых водостоков в том, что они стоят дешевле металлических, могут быть любого цвета и дизайна, выполняются из морозостойких сортов прочного пластика. В то же время, они не настолько долговечны, как металлические.

Наиболее долговечным материалом считается медь. Благодаря характерной зеленоватой «патине», защищающей медные трубы от атмосферных воздействий, медная водосточная система может прослужить до 200 лет. Разумеется, стоимость такой системы очень высока, и, если вы строите более-менее скромный дом или офисное здание, медная система себя не окупает.

Более практичны водостоки оцинкованные. Поэтому в качестве самого популярного металлического материала чаще всего используется листовая сталь. Строители рекомендуют брать ее толщиной 0,65 мм. Для водостоков лучше всего подходит горячеоцинкованная сталь. Она особенно хороша в климатических зонах, где бывают продолжительные морозы и дожди, так как не боится ни того, ни другого. При несколько более высокой стоимости оцинкованный водосток имеет существенное преимущество – он не меняется в размерах при любой погоде и температуре, а также выдерживает большие нагрузки.

Для водосточных систем из оцинкованной стали используются труба, диаметром как минимум 100 мм, специальные скобы и крепежные элементы. Сечение может быть круглым, овальным или прямоугольным, традиционно устоялась круглая форма, однако, она имеет значение, скорее, с точки зрения внешнего вида. Важнее всего в этом деле зафиксировать определенный угол наклона, чтобы вода свободно проходила по желобам и трубам и отводилась в нужное хозяевам место (арык, бочку, канаву, сливной колодец и т.п.). Также важна полная водонепроницаемость труб и желобов: для эффективной защиты строения от воды необходимо, чтобы вода вообще не контактировала со стеной.

Выбирать оцинкованный водосток нужно загодя, так как планируется он еще на этапе проектирования всей кровли, а монтируется одновременно с крышей. За исключением самых простых случаев, необходимо учесть наклон крыши, ее площадь, особенности геометрии, а с этим и максимальное количество воды, которое с нее может скатиться, так как желоб не должен быть переполнен водой. В этом случае он просто не выполнит своих функций: вода будет переливаться через края и течь по стенам к цоколю, затопляя фундамент.

Особый момент – дизайн водостока. Он ни в коем случае не должен мешать чисто утилитарным функциям, однако и выбиваться из общего решения здания – это тоже не вариант. Часто при черепичных крышах водосток окрашивают под цвет черепицы, для этого берется специальная водостойкая краска или полимерное покрытие, к тому же существенно увеличивающее срок службы водостока. Некоторые хозяева, наоборот, предпочитают блестящие желоба и трубы, красиво выделяющиеся на фоне крыши и стен. Можно оформить стыки декоративными элементами в стиле всего здания; так, традиция украшать водостоки скульптурой идет из средневековой Западной Европы (горгульи готических храмов). Также приемлема декоративная решетка, спускающаяся с крыши и прикрывающая водосточный желоб.

Большое здание со сложной геометрией кровли требует специальных знаний, поэтому производство водостока выполняется специалистами – инженерами с опытом работы в этой области. А простая водосточная система на маленьком доме, например, на даче, может быть смонтирована своими руками. Изготовление водосточных систем, состоящих только из 1-2 водосточных желобов и труб, не представляет большой сложности, особенно при некоторых технических и строительных навыках.

Устанавливая систему, нужно начать с крючков для желоба. Они устанавливаются на стропилах. Важно отслеживать, чтобы желоб шел с некоторым наклоном. К крючкам крепятся сами желоба. После них устанавливаются водосливы и водосточные трубы. Работу по установке водосточной системы завершает установка водосборника. При необходимости осуществляется изготовление дренажной системы.

Если в вашей местности сухо и относительно тепло, то этого вполне достаточно. В местности с холодным влажным климатом, возможно, есть смысл установить систему подогрева водостока. Это стоит недешево, однако, эффективно предотвращает обледенение и обрушение водостока или разрыв водосточных труб.

Нужно учитывать, что водосток нуждается в периодической чистке. Открытые желоба засоряются опавшими листьями, трубы могут забиться мелким мусором и грязью. Можно попробовать самостоятельно убрать более крупный мусор вручную, а грязь смыть с помощью шланга водой под большим напором. Также чистку могут выполнить специалисты. Рекомендуется производить чистку дважды в год.

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

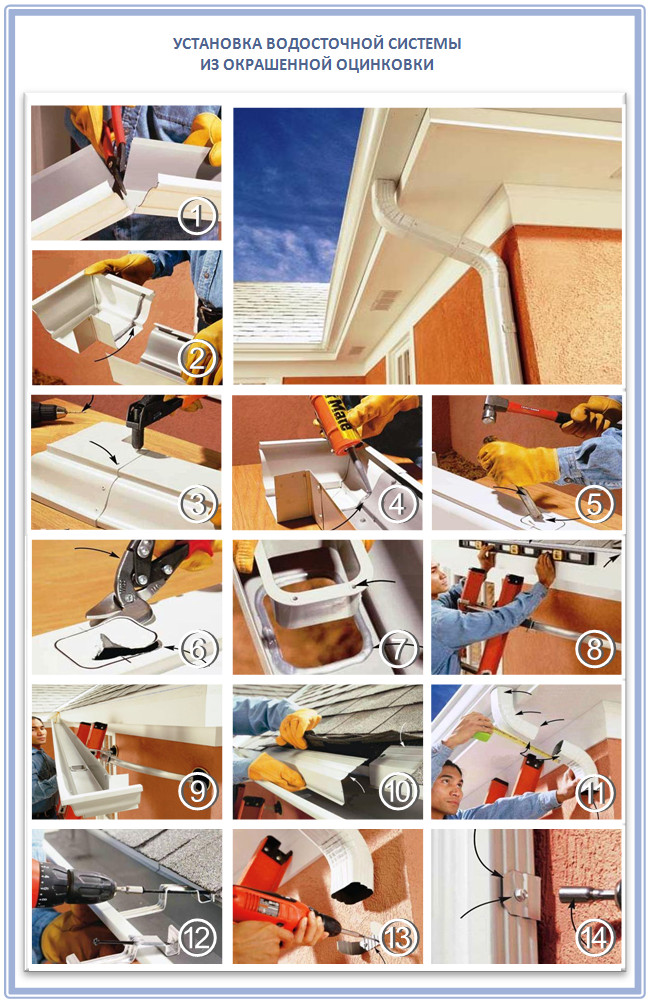

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

диаметр малой трубы составляет 87 мм;
ввиду малого веса деталей устроить водосточную систему можно в одиночку;
максимальный шаг установки крюков – 50 см;
воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

водосливы из кровельной оцинковки;
канализационных ПВХ – труб Ø110 мм;
пластиковых бутылок;
старых пластмассовых труб диаметром 8-15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Технология изготовления отливов из оцинкованной стали

Компании, которые занимаются изготовлением отливов из оцинкованной стали, используют специальное гибочное оборудование. Радиальный изгиб заготовки получают за счёт переориентации внутренних напряжений в стали во время прокатывания листа металла между вальцами станка. Конечно же, для разовой работы покупать или изготавливать такое приспособление нерационально. Поэтому в домашних условиях для обработки заготовок используется ручной инструмент.

При мелкосерийном производстве водосточных желобов используют специальные листогибочные станки

Необходимые инструменты и материалы

Перед тем как приступить к изготовлению отливов для крыши своими руками, следует подготовить всё необходимое. Первое, что потребуется для работы, это, конечно же, оцинкованная сталь. Промышленностью выпускается листовой металл различной толщины, поэтому критерием выбора служит форма будущих желобов. Для изделий Г-образной или прямоугольной формы можно использовать оцинковку толщиной 0,5–0,7 мм - это позволит без особых усилий справиться с её обработкой. Классические полукруглые отливы из такого материала без рёбер жёсткости будут слишком хлипкими, поэтому для их изготовления лучше брать листовой металл толщиной 1 мм и более .

Оцинкованная листовая сталь является самым подходящим материалом для изготовления водосточных отливов

Следующее, на что следует обратить внимание - это качество защитного покрытия. По нормативам удельный вес слоя цинка должен быть не менее 270 г/м 2 . В розничной сети представлены стальные листы с цинковым покрытием от 60 до 270 г/м 2 . Обязательно уточните этот момент с продавцом, поскольку разница в цене будет не такой уж и большой, а вот долговечность кровельного железа может отличаться в несколько раз.

В работе можно использовать и стальные листы с полимерным покрытием, однако для этого подойдёт лишь хороший, качественный материал. Узнать его качество совсем несложно - достаточно согнуть уголок листа под прямым углом и посмотреть на состояние защитного слоя. Если он сохранил первоначальную структуру, то покрытие не будет растрескиваться во время формовки заготовок, а значит, отлично подойдёт для поставленной задачи. Если же полимерный слой повреждается и отслаивается, то покупать такой металл не следует - в трещины будет затекать вода, и сталь очень быстро разрушит коррозия.

Инструмент, который понадобится для изготовления оцинкованных отливов:

Поскольку кронштейны для крепления желобов можно также изготовить своими руками, то дополнительно потребуется шина из конструкционной стали шириной 20–30 мм толщиной не менее 2.5 мм и стальная полоса толщиной 1 мм. Тонкий металл понадобится для того, чтобы сделать фиксаторы. Прикрепить их к держателям можно при помощи заклёпок, или воспользовавшись сварочным аппаратом.

Пошаговая инструкция по изготовлению отливов

От листа оцинкованной стали отрезают полосу шириной 180–220 мм.
Для резки оцинкованных листов можно использовать как ручной, так и электрический инструмент
На расстоянии 5–10 мм от каждого края заготовки проводят линии. В дальнейшем они понадобятся для того, чтобы сделать загибы. Такая отбортовка на только делает жёлоб более привлекательным, но и способствует увеличению его жёсткости.
Отбортовка по краю водосточного жёлоба сделает его более жёстким

Чтобы зачистить кромку заготовки из оцинкованной стали, можно использовать струг, изготовленный из куска сломанного ножовочного полотна.
Воспользовавшись плоскогубцами, металл отгибают по размеченной линии под углом 90 o . Линию отбортовки выравнивают. Для этого заготовку укладывают на металлический уголок и простукивают киянкой, доводя угол в месте сгиба до 130–150 o .
Чтобы сформировать отбортовку без повреждения поверхности оцинкованного листа, используют деревянную киянку
Для изготовления полукруглого отлива, его укладывают на верстак таким образом, чтобы загибы были направлены вниз. Чтобы предотвратить смещение заготовки, её необходимо закрепить при помощи струбцин. После этого на край листа укладывают отрезок стальной трубы диаметром от 100 мм, который с торцов также следует зафиксировать зажимами. Далее, заготовку постепенно огибают вокруг шаблона, простукивая деревянной киянкой по всей её поверхности. После того как жёлоб приобретёт необходимую форму, струбцины снимают и приступают к изготовлению следующего изделия.
Чтобы получить жёлоб полукруглой формы, используют трубу подходящего диаметра
Г-образный отлив сделать ещё проще. Для этого находят середину листа с каждой стороны и отчерчивают осевую линию. Изгиб выполняют при помощи металлического уголка или деревянной рейки, которую крепят на краю верстака. Заготовку укладывают так, чтобы её осевая линия находилась строго над ребром шаблона и простукивают киянкой для получения изгиба под углом 90 o . П-образный жёлоб формируют таким же образом, но наносят две параллельные линии на расстоянии 60–80 мм от внешнего края заготовки и выгибают два прямых угла.

Если после изготовления полукруглого жёлоба его края немного разошлись в стороны, не беда - после установки в жёсткие держатели конфигурация будет восстановлена.

Полукруглые отливы для системы отвода воды с крыши можно получить и другим способом - распустить пополам водосточные оцинкованные трубы подходящего диаметра.

Видео: изготовление водосточного жёлоба

Как сделать держатели для отливов

Крюки для крепления желобов можно согнуть из стальной шины. Подойдёт металлическая полоса сечением 20х2,5 мм, поскольку более тонкий металл может не справиться со снегом и льдом, который накапливается в водостоке зимой. Если купить такую шину не удалось, то держатели можно нарезать из стального листа подходящей толщины. Для этого его следует разметить, отчертив нужное количество полос шириной 20–30 мм и длиной 400 мм.

Конфигурация и длина крюков зависит от формы жёлоба и способа его крепления (на стропильные ноги, обрешётку или лобовую доску).

Чтобы получить множество однотипных держателей, необходимо соорудить специальное приспособление. Гибку С-образных кронштейнов можно ускорить, если на металлический лист наварить 50-миллиметровое кольцо из трубы Ø100 мм и вертикальный фиксатор из прутка Ø15 мм такой же длины. Крюк нужной формы получают, зажимая стальную шину в приспособлении и оборачивая вокруг трубы. Устройство для изготовления треугольных или прямоугольных держателей можно сделать из деревянных брусков, отрезков металлических уголков или профильной трубы.

При изготовлении держателей своими руками, обязательно учитывают их форму и размер отливов

После того как будет согнута последняя полоса, на присоединительных частях кронштейнов выполняют по 2–3 сверления для крепления к деревянным конструкциям крыши. Кроме того, по краям изогнутой части крюка можно приварить отрезки проволоки толщиной 3–4 мм или полосы из стали толщиной до 1 мм. Они понадобятся для того, чтобы зафиксировать отлив в держателе.

После того как будет изготовлен последний крюк, изделия окрашивают. Краска придаст деталям завершённость и защитит металл от ржавчины.

Видео: как сделать кронштейн для отливов своими руками

Монтаж отливов

Крепление оцинкованных отливов проводят в несколько этапов, выполняя работы в строгом порядке. Только в этом случае можно надеяться на то, что водосток будет установлен под нужным углом, а отдельные кронштейны не будут висеть в воздухе. Далее мы предоставим инструкцию, по которой следует действовать, а сейчас предлагаем ознакомиться со списком инструмента, необходимого в работе:

гибочный инструмент для крюков;
клещи;
угловая шлифмашина или ножовка по металлу;
заклёпочник;
электродрель;
шуруповёрт;
молоток;
киянка резиновая;
ножницы по металлу;
шнур;
рулетка;
карандаш.

Главным условием качественной работы водостока является прямолинейность жёлоба и соответствие расчётному уклону. Для разметки мест крепления крепёжных кронштейнов лучше всего использовать лазерный уровень. Если же такого прибора у вас под рукой нет, то можно использовать простой ватерпас (гидравлический уровень).

Порядок установки отливов

Оцинкованный водосток является достаточно лёгкой конструкцией, поэтому отливы можно крепить как на стропильные ноги, так и к лобовой (иногда её ещё называют ветровой) доске. В первом случае монтаж выполняют ещё на этапе строительства крыши, перед укладкой кровельного материала. В этих целях используют удлинённые кронштейны, которые накладывают на стропильные ноги и фиксируют саморезами. Крепление таким способом можно выполнять только в том случае, если шаг стропил не превышает 0,6 м.

При монтаже отливов необходимо учитывать тип крепления, уклон и расстояние от лобовой доски

Если расстояние между стропилами превышает 0,6 м, то крюки для отливов можно установить на нижней доске обрешётки.

Что же касается монтажа кронштейнов на ветровую доску, то этот метод даёт возможность устанавливать водосток на финишных этапах строительства или по мере необходимости.

Работы по монтажу оцинкованных отливов своими руками ведут в таком порядке:

У дальнего края ската выбирают точку крепления первого держателя. Она должна находиться на такой высоте, чтобы отлив располагался как можно ближе к капельнику или краю кровли. Отлив устанавливают таким образом, чтобы стекающая с крыши или капельника вода попадала не на стенки, а на дно жёлоба.
Воспользовавшись саморезами и шуруповёртом, кронштейн прикрепляют к доске или стропилу.
Кронштейны для отливов можно крепить к стропильным ногам или к ветровой доске
Находят точку крепления жёлоба, рядом с которой будет располагаться водосточная труба. Для этого удобно использовать лазерный или водяной уровень, которым выбивают уклон в 2–3 мм на 1 погонный метр отлива. Ориентируясь на эту линию, у крайней точки устанавливают воронку.
Сделав от воронки отступ в 15 см, устанавливают второй кронштейн.
При установке крюка используют не только горизонтальную подгонку по натянутому шнуру, но и вертикальное выравнивание
Между крайними держателями натягивают строительный шнур, который послужит ориентиром при установке промежуточных крепёжных элементов.
Установить держатели по одной линии можно при помощи шнура, натянутого между крайними элементами
Монтируют другие держатели. Самодельные оцинкованные отливы имеют длину стандартного листа 2 м, поэтому будет удобно, если выбрать расстояние между кронштейнами, равное 1 м. Несмотря на то что некоторые источники требуют устанавливать крюки через каждые 0,5–0,6 м, для такой лёгкой конструкции, как водосток из оцинкованной стали, этого будет достаточно, тем более, если устанавливать мощные крюки толщиной от 2,5 мм.
Если кронштейны устанавливать на растоянии 1 м друг от друга, на трёх опорах полностью разместится стандартный двухметровый жёлоб
Первый отлив укладывают начиная от нижней точки. Необходимо проследить, чтобы вода из него попадала не в центр воронки, а на её ближнюю стенку. В этом случае при сильном ливне вода не будет переливаться через край.
Жёлоб закрепляют на месте, для чего края держателей подгибают внутрь и прижимают клещами.
Каждый следующий отлив укладывают на предыдущий с нахлёстом от 7 до 10 см.
Последний отлив подрезают в размер и укладывают на место. После того как он будет закреплён в держателях, на его край устанавливают торцевую заглушку.

Поскольку самодельная конструкция не предусматривает никаких замковых и уплотнительных элементов, место стыка можно дополнительно защитить водостойким герметиком.

Главным врагом оцинкованных отливов являются ветки с деревьев, которые могут повредить слой защитного металла и ускорить коррозию. Чтобы защитить желоба, их верхнюю часть закрывают решётками или сеткой. Сегодня можно найти перфорированную защиту любого типа - из пластика, стали или латуни. Зафиксировать сетку можно одновременно с установкой желобов, закладывая её край под захваты кронштейнов.

Видео: монтаж водосточных желобов

Ремонт водосточных отливов из оцинкованной стали

Существенный недостаток водосточных желобов из оцинкованной стали заключается в том, что при повреждении защитного слоя процесс коррозии протекает так же быстро, как это происходит с чёрным металлом. Поскольку толщина таких отливов чаще всего не превышает 0,7 мм, то сквозная ржавчина появляется на повреждённых участках уже через несколько лет.

Чтобы предупредить процесс разрушения металла, следует периодически осматривать отливы и производить их ремонт. Чаще всего профилактику проводят два раза в год - ранней весной и в начале осени. Повреждённые льдом или ветками участки следует зачистить, обезжирить и закрасить прозрачным лаком для работы по металлу. На участках водостока, скрытых от глаз, в этих целях можно использовать любую эмаль для наружных работ.

Если же предотвратить разрушения металла не удалось и на отливах из оцинкованной стали появились участки со сквозной коррозией, то их можно отремонтировать. Для этого:

Отгибают фиксаторы удерживающих кронштейнов и дефектный элемент водостока снимают с кронштейна.
Если проржавела боковая стенка жёлоба, то на повреждённое место накладывают заплату из оцинкованной стали. Для этого от металлического листа отрезают прямоугольник, который будет заходить на неповреждённый металл с нахлёстом в 20–30 мм, и крепят его при помощи заклёпок. Для того чтобы не пострадал внешний вид водостока, отлив устанавливают на место отремонтированной стороной к стене.
В случае когда коррозия коснулась дна жёлоба, то прохудившийся участок вырезают целиком. Для ремонта отлива используют кусок оцинкованной стали такой же конфигурации. Он должен быть на 20 см длиннее вырезанной части, поскольку при монтаже заплаты деталь укладывается внахлёст. Следует обязательно обратить внимание на то, как будет наложена заплата. Со стороны водосточной воронки её крепят поверх отлива, тогда как с другого края она должна находиться снизу - это не позволит воде затекать в щель. Закрепить ремонтную часть можно при помощи алюминиевых заклёпок. Избежать просачивания воды удастся, если места стыков обработать влагостойким герметиком.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Металлические водостоки – традиционные системы отвода воды для защиты крыш малоэтажных домов. Эти несложные конструкции показали надёжную эффективную работу на протяжении веков. Современные варианты, как правило, сооружаются из готовых компонентов промышленного производства.

Между тем в прежние времена монтаж металлических водостоков для крыши своими руками считался обычным делом. Причём вся система, от кронштейнов до труб, делалась кустарным (ручным) способом.

В этом материале мы расскажем о том, как соорудить и установить металлический водосток для крыши.

Если обратиться к существующим технологиям сооружения металлических водоотводящих систем, актуальными к применению видятся два варианта:

На основе круглых желобов и водопроводных труб.
На основе прямоугольных желобов и водосточных труб.

Есть, конечно, также иная (эксклюзивная) техника исполнения, к примеру, на основе древесины, но таковая встречается редко и не находит широкого применения.

Металлическая водосточная система привлекает не только красивым внешним видом. По эксплуатационным параметрам водостоки из металла занимают лидирующее положение

Независимо от технологии устройства водостоков, всегда выполняется с учётом площади кровли. По расчётным данным подбираются пропускная способность желобов, воронок, водосточных труб.

Исходя из параметров пропускной способности, определяются диаметры, проходные отверстия, габаритные размеры фасонных деталей:

угловых переходов;
насадных муфт;
сборных воронок;
обходных отводов;
соединителей;
сливных патрубков.

При условии полностью самостоятельной сборки мастеру придётся своими руками изготовить все фасонные детали рабочего комплекта. Но если нет навыков жестянщика и желаний производства, весь отмеченный набор деталей можно попросту купить. Естественно, в этом случае полная самостоятельность изготовления системы уже видится сомнительной.

Какой металл предпочтительнее?

Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.

К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.

Галерея изображений

До недавнего времени оцинкованные водостоки считались не слишком популярными из-за того, что оцинковка, по расхожему мнению, служит недолго. Да и привлекательными такие водостоки еще в советское время не назвали бы, и уж с трудом такие бы вписывались в современный дизайн дома. Но в период бума более разнообразных пластиковых водосточных систем, над составом оцинкованных все это время активно работали иностранные компании, и итоговое качество значительно повысилось.

Конечно, благодаря современным технологиям необходимости в использовании только оцинкованных труб, как раньше, нет, но именно из этого материала легко можно сделать самостоятельно эффектные и нестандартные водосточные системы, а не только флюгеры и козырьки. Поэтому давайте разберемся, чем ценен современный водосток из оцинковки и как его спроектировать, изготовить и установить самостоятельно.

Еще сравнительно недавно практически все водосточной системы в России изготавливали из только из металла, хотя конкретно оцинкованные водостоки использовались нечасто из-за их высокой стоимости. А ведь современные водосточные системы из такого материала обладают самой высокой стойкостью к ультрафиолетовым лучам, перепадам температуры и коррозии из всех металлических.

Речь идет о стали особого сплава, которая также радует прочностью и устойчивостью к серьезным механическим повреждениям. Причем защитное покрытие во всем его многообразии вы можете выбрать как матовое. так и глянцевое, а покрываются современные оцинкованные желоба пластизолом, пуралом или полиэстером. А ведь еще совсем недавно хоть какую-то цветовую гамму предлагали только производители пластиковых водосточных систем, но сегодня такая дизайнерская роскошь есть и у стальных, и у алюминиевых систем. Единственная водосток, который до сих пор не принято окрашивать – медный.

А выглядит современный водосток из оцинкованной стали вот так:

Единственный минус, с которым вам все-таки придется столкнуться – это периодичность ремонта, т.к. из-за теплового расширения и сжатия в таких водостоках нередко расходятся швы. Ну, такие недостатки стоит тогда сравнить с пластиковыми трещинами, недолговечностью обычных металлических водостоков и особой привлекательностью медных для жуликов.

И учитываете, что оцинкованные водостоки подходят далеко не для всех кровельных материалов. Дело в том, что если в составе кровельного покрытия использовался битум, как у гибкой черепицы, то при жаре он расплавляется и попадает иногда на сами трубы. А там уже битум вступает в химическую реакцию с защитным слоем оцинкованных водостоков – полимерами. А это в короткие сроки вызывает ржавчину.

Но больше всего оцинкованный водосток все-таки ценят за простоту работы с ним:

Этап I. Принимаем решение: готовая или самодельная водосточная система?

Оцинковка – это кровельное оцинкованное железо. Его главное преимущество состоит в том, что такой водосток наиболее стоек к коррозии из всех металлических и при этом обладает легким весом. С ним работать сплошное удовольствие: разрезать, обрабатывать, закреплять. Но есть существенная разница, водосток какого производителя вы будете устанавливать.

Качество и долговечность

Отметим, что производство современных оцинкованных водостоков достаточно сложное и даже высокотехнологичное. Для таких систем используется только качественные листы, которые в итоге оказываются куда практичнее и жизнеспособнее современного металлопроката или пластика. Поэтому такие водостоки – своими руками выполненные или промышленные – в конечном счете:

стойки к коррозии, атмосферным осадкам и климатическим условиям;
долговечны благодаря полимерному покрытию;
универсальны и доступный по цене;
при этом еще и легкие на вес.

Все дело в том, что основном теперь такие водостоки изготавливают из качественной оцинкованной стали 0,6 миллиметров толщиной, со специальным полимерным декоративным покрытием, которое разрабатывается по современным технологиям. Например, отечественный производитель «Инси» предлагает оцинкованные водостоки со специальным защитным слоем «Пластизол» 100 мкм или же «Пурал» 50 мкм. Такая продукция долговечна, отличается простотой сборки и многообразием дизайнерских решений.

К слову, оцинкованные водостоки с полимерным покрытием сегодня также выпускают фирмы Ruukki (финляндия), Siba (швеция), Aquasystem (Германия–Россия), «Металл профиль» и «Ламиера». Такие желоба и трубы покрываются цинком и полимерным материалом еще в заводских условиях. Все это позволяет им быть устойчивым к механическим повреждениям, коррозии и выцветанию. При этом цветовая гамма их достаточно широка, и вы без труда подберете систему под цвет имеющейся крыши или фасада.

Известны также своим качеством оцинкованные водостоки фирмы Lindab, Fricke Braas. В таких водостоках случайные повреждения легко выправляются, а места протечек – запаиваются.

Если же вы не слишком разбираетесь в брендах, или у вас появилась неплохая возможность приобрести качественную оцинкованную водосточку у знакомых, тогда помните, к оцинкованным водостокам существует свои требования качества, благодаря которым вы можете определить, насколько долговечную систему вы приобретаете для своего дома. Итак, внимательно рассмотрите контрольные образец труб: внешняя поверхность листа должна быть идеально чистой, с непрерывным покрытием – это очень важно. Никаких мелких растрескиваний, ни наплывов окраски не должно быть. Также у такой трубы все края должны быть идеально ровными!

Основные и дополнительные элементы

Готовая водосточная система из оцинкованной стали включает в себя все необходимые крепежные элементы: крюки, хомуты, охваты, изогнутые колена, заглушки и т.д. Их задача – обеспечить необходимую герметичность отвода воды в нужном направлении. Поэтому вы без проблем сможете установить такую систему на железобетонной, кирпичной или деревянной стене, любой конфигурации и в нужном направлении.

Причем сам водосток из такого материала вовсе не должен быть исключительно полукруглым. Буквально лет 30 назад на российском рынке появились желоба из оцинковки с прямоугольными и более сложными профилями, который красиво имитируют карниз:

Этап II. Проектируем будущую водосточную систему

Правила достаточно просты:

Если площадь крыши менее 50 квадратных метров, тогда вам понадобятся желоба 100 мм шириной и трубы 75 мм диаметром;
Если крыша от до 100 квадратных метров, вам нужны желоба в 125 мм и трубы диаметром 87 мм;
Если же крыша покрывает достаточно большое здание и ее общая площадь превышает 100 квадратных метров, тогда ставьте желоба в 150 мм и трубы 100 мм, или же другое их сочетание – желоба в 190 мм и трубы в 120 мм, так тоже можно.

Теперь рассчитываем воронки для оцинкованного водостока. Одна стандартная воронка способна собрать дождевую воду на площади около 100 квадратных метров. Хотя многое здесь зависит от размеров самой водосточной системы. Например, если она равна параметрам 150х100, тогда одна воронка соберет воду со 150 квадратных метров или с 15 погонных метров желобов. А вот рассчитать количество вертикальных труб проще: всего просто разделите высоту строения на длину водосточной трубы, которые вы закупили (обычно это 1-2-3 метра) и умножьте на число воронок.

Этап III. Заготавливаем водосточные элементы

Итак, а теперь разберемся, если вы решили приобрести оцинкованный лист и соорудить водосток для свого дома самостоятельно. Работа с оцинковкой несложна, ведь ее защитный слой достаточно стоек к истиранию и повреждения, поэтому такие детали можно спокойно гнуть и даже подвергать ударам. Главное – избегайте в процессе работы глубоких царапин, вот и все.

Разрезать промышленные оцинкованные водостоки проще всего при помощи пилки с мелкими зубьями – это ножовка или специальная пила для металла. А для изготовления небольших отверстий используйте специальные ножницы по металлу. Но здесь есть один момент: для оцинкованных водосточных элементов нельзя использовать угловую шлифовальную машину по типу болгарки, т.к. она нагревает сталь и разрушает оцинкованное покрытие.

Заготовки нужно сделать заранее – это шаблоны для всех водосточных элементов. Например для воронки – это сегмент кольца, а для трубы – прямоугольник. Причем вы вполне можете справиться со всем этим самостоятельно, а промышленные или самодельные cтанки только лишь облегчат вам немного сам процесс. Сегодня можно приобрести достаточно разнообразное гибочное оборудование для этого дела, например, роликовые листогибы или зиговочная машина, или даже прокатные балки:

Вот такие элементы вам нужно будет изготовить:

Или даже ограничиться вот таким гениально-простым вариантом, который имеет право на жизнь для небольшого дачного дома или садовой постройки:

А для того, чтобы изготовить качественную водосточную систему из этого материала, вам понадобится не так уж и много:

листы железа оцинкованного, толщиной около 0,7 мм;
обычные ножницы по металлу;
молоток, киянка и плоскогубцы.

Все замкнутые изделия водостока из оцинковки делайте с фальцевым соединением. Это замок, в который соединяется фальцы, и он достаточно герметичен. Проще всего вам будет сделать одинарный фальц с простой раскладкой на краям и с двумя перегибами. Если же вы хотите изготовить что-нибудь посложнее, тогда направьте фальцы в противоположные стороны. Для водосточных труб достаточно фальца шириной схватки от 4 до 10 мм, поэтому не усложняйте весь процесс. К слову, практически все водосточные элементы из оцинковки соединяются фальцевым методом. Поэтому вы спокойно можете делать уголки и тройники любого наклона, угла и конфигурации.

Вот один из самых популярных методов изготовления оцинкованных элементов водостока:

Шаг 1. Внимательно отнеситесь к самому оцинкованному листу: он должен быть ровным, с однородной поверхностью и обработанными краями. И, когда начнете делать проект вашей будущей водосточной системы, отдельно обрисуйте все необходимые вам элементы. После этого положите оцинкованный лист на твердую поверхность и острым предметом нарисуйте выкройку будущей детали.
Шаг 2. Если вы работаете над изготовлением трубы, тогда ширина выкройки должна быть равна будущему диаметру изделия плюс 12 сантиметров с каждой стороны для шва. Также и длину водостока увеличьте на пару сантиметров. Теперь ножницами по металлу вырежьте заготовку, очертите отгиб фальца и киянкой загните края. Для этого достаточно будет всего полсантиметра.
Шаг 3. Придать вашей заготовке форму именно водосточной трубы будет легко: просто оберните ею вокруг предмета нужной формы, например, пластиковой трубы.
Шаг 4. А теперь подрежьте желоба и трубы при помощи ножовки по металлу. Все заусеницы следует тщательно очистить простым напильником, иначе они будут мешать герметизации стыков водоотвода.
Шаг 5. Края полос просто заверните на стальном уголке, затем сверните лист и закрепите все это молотком.
Шаг 6. Теперь сделайте загиб в форме буквы Г и зацепите кромку в замок. Закрепите эту кромку, подбивая края молотком. Только соблюдайте обязательно при этом все меры предосторожности, чтобы не пораниться и не порезаться острыми краями жести.

Вот хороший пример также не сложного изготовления водостока из оцинкованной стали:

Единственная сложность, с которой вам доведется столкнуться – это стыковка самодельных элементов друг с другом. Для этого короткий край листа перед его скручиванием слегка поправьте так, чтобы он получился утонченным на пару миллиметров.

Вот еще одна практичная инструкция работы с этим материалом:

Шаг 1. Для трубы нужно отрезать заготовку из цельного листа, с одной стороны в 3,40 метра и другой в 3,30 метра.
Шаг 2. Теперь делаем швы для трубы с обеих сторон. Для этого на металлическом уголке просто загибаем киянкой края листовки по 7 мм и отгибаем их в разные стороны друг от друга на угол 90 градусов.
Шаг 3. Переворачиваем заготовку загнутыми углами вверх и киянкой добиваем этот угол до 130-150 градусов.
Шаг 4. В итоге ваше заготовка должна выступать всего на 1 см от уголка, и простукивайте по ней киянкой по всей длине уголка. Делайте такие удары, чтобы они были сильными и уверенными. Ваша киянка должна точно ложиться на плоскости уголка, и при этом не отклоняться ни вправо, ни влево, чтобы не повредить шов.
Шаг 5. Теперь обжимаем заготовку вокруг какой-либо другой трубы и сцепляем швы. После этого заготовку боем киянкой по месту сцепления до полного скрещивания углов.
Шаг 6. Разрезать готовую вашу трубу на отдельные элементы вам поможет самый обычный консервный нож, как ни странно. Только после разрезания зачистите края.

Если вы все сделали правильно, ваши детали должны легко стыковаться с другими элементами водосточной системы, даже заводского изготовления.

Этап IV. Подготавливаем крышу к монтажу водостока

Весь процесс монтажа оцинкованной водосточной системы включает в себя 7 основных этапов:

Шаг 1. Разметка на стенах и крыше.
Шаг 2. Закрепление крайних элементов для желоба.
Шаг 3. Восстановление уровня и выравнивание подвесом под нужный наклон.
Шаг 4. Монтажное соединение желобов.
Шаг 5. Соединение воронок.
Шаг 6. Закрепление хомутов для вертикальных элементов водостоков.
Шаг 7. Фиксация водосливных труб.

На этой пошаговой иллюстрации хорошо виден сам процесс:

В работе вам понадобятся такие инструменты:

Этап V. Установка крепежных элементов

Для оцинкованного водостока, ввиду его легкости, самым рациональным считается метод крепления на стропильные ноги. Этот вариант идеален для крыш с большой поверхностью. Устанавливать таким способом водостоки можно только до укладки кровельного покрытия. В качестве крепежного элемента здесь используются комбинированные кронштейны, с удлинителями. Их фиксируют прямо к стропильной ноге, если шаг стропил не больше 60 сантиметров:

Еще одни вариант – установка крепежного элемента на обрешетку, если шаг стропил не превышает 60 см. Особенно часто этот метод встречается, если крыша покрыта металлочерепицей или ондулином.

А проще работать с кронштейнами, которые крепят к боковой стороне стропил. По сути, уклон желоба и создается за счет того, что каждый следующий кронштейн крепится несколько ниже, чем предыдущий.

Сложнее всего прикручивать фронтальные кронштейны, ведь их нужно устанавливать на ветровую доску. В этом случае очень важно определить направление уклона желоба и вычислить разницу между уровнями первого и последнего кронштейна:

Этап VI. Монтаж горизонтальных элементов водостока

Соединяются современные оцинкованные водостоки при помощи скоб, защелок, замков или резиновых прокладок. Самая простая в процессе монтажа – специальная защелкивающаяся конструкция:

Шаг 1. Все желоба нужно выровнять симметрично по центру так, чтобы стык оставался между ними 3-4 миллиметра.
Шаг 2. Теперь подтяните фронтальную часть соединителя к желобу и защелкните замок.
Шаг 3. Следующим шагом вам нужно застопорить сам замок, для чего верните фиксатор в первоначальное положение.
Шаг 4. Далее на расстоянии 10-15 сантиметров от соединения желобов установите дополнительные крюки.
Шаг 5. Теперь завиток желоба нужно вставить в завиток угла на глубину 2-3 см, а затем загерметизировать.
Шаг 6. Зафиксируйте место соединения двумя заклепками и установите дополнительно соединитель желоба.
Шаг 7. Завиток на заглушки нужно заводить под наклоном, и провернуть в обратном направлении. Вы должны почувствовать, что заглушка вставилась в желоб до упора. Для герметизации и фиксации используйте специальный клей. А вот с тыльной стороны желоба заглушку нужно зафиксировать заклепками.
Шаг 8. Теперь монтируем воронку. Передний ее край зацепите за переднюю кромку желоба и поверните воронку в его сторону так, чтобы пластина-фиксатор изогнулась внутри желоба. По желанию вставьте на этом этапе в воронку «паука».
Шаг 11. На последнем этапе делаем переход от воронки к водосточной трубе. Для этого вам нужны два универсальных колена. Внизу продумайте отвод воды.
Шаг 12. Смонтируйте угловые элементы желоба по меткам так, как вы это делали у воронки и соединителей желобов.
Шаг 13. После чего установите на концах желобов заглушки так, чтобы расстояние до фронтонных досок крыши было не менее 3 сантиметров.
Шаг 14. Монтаж труб начинайте от воронки. Если вынос крыши небольшой, тогда используйте муфту или муфтовый отвод.
Шаг 15. Установите кронштейн трубы и оставьте 10 мм, чтобы компенсировать тепловое расширение – это очень важный момент.

Вот хороший мастер-класс на эту тему:

Водосточные трубы, куда стекает вода из желобов, крепить к стенам дома нужно при помощи специальных держателей. Таковые состоят из хомута, который охватывает трубу, и крепежного элемента, который непосредственно монтируется в стену. Чаще всего это длинный гвоздь, пластина с шурупами или же специальный заостренный стержень.

Держатели должны быть расположены над каждым местом соединения труб. Например, при монтаже длинных прямых отрезков держатели следует крепить с шагом до 2 метров. Причем для стен из разного материала (кирпичных или деревянных) нужно применять свои крепежные элементы.

Вот весь процесс в деталях:

Водосточные трубы, в которых течет вода из желобов, крепить к стенам дома нужно при помощи держателей. Обычно таким элементом выступает шуруп, гвоздь, заостренный стержень или пластина, которая крепится с шурупами. Важно, чтобы держатели располагались под каждым раструбом – это место соединения труб.

Когда вы будете монтировать длинные и прямые отрезки труб, крепите держатели с шагом 1,8 метров. Причем обратите внимание, что для деревянных и кирпичных стен применяют разные держатели. Так, в комплект водосточной системы к кирпичным стенам обычно предлагаются шурупы и пластиковый дюбель, под которой предварительно высверливается отверстия под его размер. К деревянным стенам водостоки крепят при помощи пластинки с шурупами или стержня. Длинный стержень просто вбивают в древесину, а вот без пластин не обойтись, когда стены слишком тонкие.

Этап VII. Защита оцинкованного водостока от царапин и коррозии

Главный враг оцинкованных желобов и стоков – это ветки и мусор, которые попадают с ветром на крышу и смываются в водосток дождем. Такие способны поцарапать даже самое стойкое полимерное покрытие (и куда уж хуже совсем без него), а потому всю систему лучше максимально защитить.

Самый простой метод – решетки, которые выпускаются сегодня стандартных параметров: щелевые, дырчатые, из нержавеющей стали, пластика, оцинковки, латуни и чугуна. Закрепить их нужно на защелке или же при помощи шурупов и гаек. Важно, чтобы верхняя поверхность решетки оставалась на 25 мм при этом ниже поверхности кровельного покрытия, чтобы дождевая вода хорошо стекала в желоб.

В свою очередь справиться с проблемой поможет также корзина. По желобам течет вода, а корзина задерживает в себе самые крупные загрязнения, например, листья и ветки. Такую корзину легко снять и почистить, в чем и ее преимущество. Также такой современный элемент водосточной системы, как пескоуловитель, предназначен для того же, что и дождеприемник, но при этом задерживает более мелкие загрязнения и песок.

В последнюю очередь ставят заглушки. Их устанавливает в конце ряда желобов и оснащают патрубком. Заглушки должны быть подсоединены к канализационному каналу и состыковаться между собой необходимыми элементами системы.

В конце канала установите дождеприемники или дренажные колодцы. Ведь, если у вас существует проблема с затоплением участка и вы хотите организовать хоть какой-то сбор талой и дождевой воды, тогда соедините водосточную систему с линейным водоотводом.

Проблема в том, что дождевая вода с крыш, попадая на грунт, дренирует его и всегда превращается в верховодку. Со временем она может не только усложнить эксплуатацию участка, но и повлиять на само состояние дома. Она делает сырыми стены, заливает подвал и вымывает грунт из-под фундамента. Трещины на стенах вот как раз чаще всего и происходят, когда местность дождливая и водоотвод не предусмотрен. Но, если подойти к вопросу устройства оцинкованного водостока правильно, никаких проблем не возникнет!
