Как провести канализацию в частном доме: рекомендации специалистов. Делаем проход канализации через фундамент Как вывести сливную трубу из дома

При желании даже частный дом в сельской местности можно обустроить. Первое, с чем сталкивается житель загорода - отсутствие теплого туалета в доме. Без канализации человек лишается многих удобств. Это не роскошь, это необходимость. Прокладка канализации в частном доме - сложный процесс, который требует учета каждой мелочи. Как же это сделать?

Внешняя и внутренняя

Работы, связанные с обустройством канализации в частном доме, начинаются с проектирования внутренней и В первом случае требуется установка фановой трубы, стояка, а также разведения труб ко всем помещениям, где это требуется: кухня, туалет, ванная комната и так далее. Что касается внешней системы, то это все, что располагается за пределами дома. Ее обустройство требует подводки труб к септику. Также можно соединить канализацию со станцией глубокой очистки.

Задача значительно облегчается, если есть возможность сбрасывать стоковые воды в централизованную систему. Если же дом находится на изолированном участке, то следует создать систему с самодельным септиком. Он может быть с или же накопительным. Выгребная яма в данном случае не подходит.

Схема прокладки в частном доме

Перед началом работ следует составить план прокладки труб внутри частного дома. Процесс значительно упрощается, если все влажные помещения будут располагаться в непосредственной близости. Схема же составляется строго индивидуально. В процессе следует учесть все особенности дома и расположения помещений. Готовый вариант может выглядеть как угодно.

При проектировании канализации внутри дома необходимо точно рассчитать место расположения коллекторной трубы. Только после этого можно определить, где будут прокладываться остальные части системы.

Как составить правильно схему

Схема прокладки канализации в частном доме - это важный этап. От того, насколько правильно составлен план, зависит качество системы и ее надежность. Этапы составления схемы:

1. На листе бумаги, желательно в клеточку, необходимо воссоздать план дома. При составлении плана стоит учитывать масштаб.
2. Затем стоит определиться с расположением стояка или же коллекторной трубы.
3. На всех уровнях здания необходимо отметить расположение сантехники. На данном этапе следует узнать о способах ее подключения.
4. От сантехники необходимо на бумаге проложить трубы до стояка. При этом следует учесть все соединительные элементы, тройники, отводки и углы.
5. Необходимо измерить длину каждого элемента внутренней системы и суммировать данные. В результате получится необходимое количество труб. При этом нужно учитывать диаметр материала.

Завершающий этап - это составление схемы внешней системы: выпуск труб, их прокладывание до септика. При этом необходимо учесть все требования, указанные в СанПиН 2.1.4.1110-02, а также СНиП 2.04.03-85.

Что нужно учесть при обустройстве внутренней системы

Прокладка внутренней канализации в частном доме начинается после составления примерной схемы. На данном этапе следует учесть несколько нюансов:

1. Для отвода сточных вод из туалета требуются трубы, диаметр которых составляет 10-11 см. Их общая длина должна быть не менее 100 сантиметров.
2. Для серых стоков, которые поступают в общий стояк из кухни и ванной комнаты, требуются трубы, изготовленные из ПП или же ПВХ. Диаметр материала должен составлять 5 сантиметров.
3. Для обустройства поворотов в системе необходимо использовать несколько пластиковых колен, изготовленных под углом в 45°. Это позволяет уменьшить риск образования засоров в процессе использования канализации.
4. Лучше всего для обустройства канализации внутри дома использовать полипропиленовые или же Такой материал является более долговечным, надежным и относительно недорогим. При использовании подобных труб прокладка канализации в частном доме упрощается.

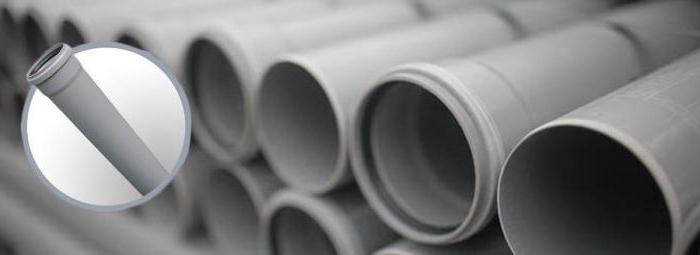

Выбираем трубы

Прокладка канализации в частном доме требует тщательной подготовки. После составления схемы и проведения необходимых расчетов, требуется покупка материалов. Для разводки внутри дома используются трубы серого цвета. Для обустройства внешней системы требуются трубы оранжевого оттенка. Объяснить разницу в цвете можно, исходя из логики. Оранжевые оттенки лучше всего заметны в земле. Помимо этого, трубы имеют различия и по свойствам. Прежде всего, это касается материала. Трубы, находящиеся под землей, должны выдерживать более серьезные нагрузки. Материал для их изготовления должен быть более жестким.

Чтобы прокладка канализации в частном доме своими руками прошла успешно, можно использовать двухслойные гофрированные трубы. Но, как показывает практика, их применение часто оказывается нецелесообразным. Ведь глубина прокладки канализации в частном доме составляет от 2 до 3 метров. Намного дешевле и не менее эффективно использование оранжевых труб. Чаще всего для обустройства внешней системы применяют материал, диаметр которого составляет 11 сантиметров. Этого вполне достаточно для нормального отвода сточных вод.

Как прокладывать трубы? Это просто!

Прокладка канализации в частном доме своими руками требует определенных навыков и терпения. Самый сложный этап - это размещение труб и их крепление. Сделать это в одиночку практически невозможно. Поэтому для работы потребуется помощник. Это позволит не только ускорить процесс, но и повысить качество.

Самый простой вариант прокладки канализации - это применение труб ПВХ или ПП. Подобной продукции выпускается достаточно широкий ассортимент. При необходимости можно приобрести материал нужного диаметра, тройники, колена и ревизии. Стоит отметить, что каждая деталь оснащается специальной прорезиненной вставкой - манжетой. Благодаря этому элементу прокладка канализации частного дома отнимает немного времени. Соединяются стыки легко и при этом надежно. При желании можно обработать швы дополнительно. Для этого подойдет сантехнический герметик на основе силикона.

Что следует учесть

При прокладке труб необходимо учесть некоторые нюансы:

1. Если трубы пролегают через стены или же перекрытия, то их необходимо поместить в специальные гильзы, которые позволяют снизить нагрузки на фрагменты системы.
2. Уклон элементов канализационной системы зависит от их диаметра и прописан в СНиП 2.04.03-85. Например, для материала, диаметр которого равен 5 сантиметрам, данный показатель должен составлять 3 см/м, а при диаметре от 10 до 11 сантиметров - 2 см/м.

Обустройство выпуска канализации

Если возникла проблема и внутренняя система имеет несоответствие наружной, то прокладка труб канализации в частном доме должна начинаться именно с выпуска. Это пограничная зона между системами. В этом месте происходит соединение стояка с трубой, ведущей к емкости для сбора сточных вод.

Монтировать выпуск необходимо через стену фундамента. Глубина его закладки должна быть ниже глубины промерзания почв. В противном случае в зимний период могут возникнуть сложности при эксплуатации канализации. Если отверстие для выпуска не было указано при строительстве здания, то его придется пробить. Его диаметр должен соответствовать размерам трубы, находящейся в гильзе. Последняя должна быть больше по длине, чем отверстие. С каждого края гильза должна закрывать трубу более чем на 15 сантиметров. Таковы основные требования к выпуску канализации.

Установка стояка и дальнейшая разводка

Размер трубы от стояка до туалета должен составлять 1000 мм. Это позволяет определить его расположение. Стояк лучше монтировать в самом туалете. Установка может быть скрытой либо открытой. Все зависит от того, где будет осуществляться монтаж трубы. Установить стояк можно вплотную к стене. Для этого стоит использовать подвески и хомуты. Также монтировать трубу можно и в нишу, в канал или же в короб.

Для соединения стояка и остальных фрагментов системы можно использовать косые тройники. Если трубы разные по диаметру, то для их соединения стоит использовать переходники. Они позволяют отказаться от использования герметика. В тех местах, где происходит пересечение элементов, идущих от душа, раковины или ванны, необходимо установить коллекторную трубу. Ее диаметр должен составлять от 10 до 11 сантиметров. Не стоит забывать и о гидрозатворах. Данные элементы не позволяют неприятным запахам проникать в жилое помещение.

На каждом этаже в стояк устанавливается ревизия - своеобразный тройник, предназначенный для прочистки системы при сильном засоре.

Что такое фановая труба

Соблюдая правила прокладки канализации в частном доме, можно без проблем создать внешнюю и внутреннюю систему. Помимо установки стояка, требуется еще и фановая труба. Это его продолжение, которое выводится на крышу дома. Устанавливается данная деталь на стояк. В месте соединения монтируется ревизия. После этого фановая труба выводится на чердак под углом. Не стоит соединять ее с системой вентиляции здания или с дымоходом.

Разновидности септиков

Прокладка наружной канализации в частном доме - это не менее важный этап, чем установка внутренней системы. При неправильном обустройстве могут возникнуть проблемы не только с комфортом, но и с экологами. Одна ошибка может превратить канализацию в большую дурно пахнущую проблему, для устранения которой понадобится много времени и средств.

Начинать следует с устройства септика. Чаще всего применяются сооружения отстойного типа. Это емкость или же их совокупность, через которую проходят стоки. Постепенно они очищаются. Это происходит за счет осаждения тяжелых включений. После стоки проходят дополнительное очищение в колодце фильтрации или же на поле. В данном случае применяется и механический, и биологический метод очистки.

Существует и другой, более простой тип септика - накопительный. В данном случае устанавливается закрытая емкость достаточно большого объема. В нее собираются все стоки. Для опустошения такого септика требуется откачка канализации, которая осуществляется Данный метод обустройства наружной системы проще осуществлять. К тому же он более дешевый.

Как рассчитать нужный объем

Рассчитать размеры не так уж и сложно. Объем определяется исходя из отстаивания в течение 3 суток. При этом средний расход на одного человека в день равен 200 литрам. При желании данный показатель можно рассчитать индивидуально. Если в доме на постоянной основе проживает два человека, то объем емкости для септика должен составлять:

2 х 200 х 3 = 1200 литров или же 1,2 кубических метра.

Этапы монтажа наружной системы

Прокладка канализации в частном доме не заканчивается после полного монтажа внутренней системы. Ведь требуется обустройство наружной части. Этапы обустройства внешней системы:

1. Для начала необходимо подготовить материалы: готовая емкость необходимого объема из ПП или же кольца из железобетона. При желании можно выложить из кирпича или залить монолит.
2. Следующий этап - определение подходящего метода очистки стоков.
3. После проводятся земляные работы: выкапывается котлован под емкость и траншеи для прокладки труб.
4. Все элементы конструкции необходимо соединить. При этом не стоит забывать о комфортном обслуживании септика.
5. Трубы следует монтировать под определенным уклоном. Данный показатель должен составлять 2 см/м. Стыки нужно загерметизировать.
6. Септик следует оборудовать системой для вентиляции.
7. Проведя работы по тепло- и гидроизоляции отдельных фрагментов системы, можно засыпать конструкцию грунтом.

При размещении септика стоит учесть расположение построек на приусадебном участке. Не стоит располагать емкость для стоков вблизи зоны отдыха или детской площадки.

В завершение

Теперь вы знаете, как осуществляется канализации частного дома. При соблюдении всех правил вы получите надежную систему. Перед началом эксплуатации канализации стоит провести ее прогонку. Для этого систему нужно промыть чистой водой. Это позволит выявить все недочеты и исправить их. Только после этого можно начинать эксплуатацию канализационной системы.

На самом деле процесс монтажа отдельных фрагментов не составляет особого труда. Главное, не допускать ошибок при составлении схемы канализации, а также сделать правильный уклон труб. В противном случае система не будет нормально функционировать.

Обустройство канализационной системы требует максимально скрупулезного отношения ко всем этапам процесса, включая глубину, уклон, надежность соединений. Каждый из этих факторов оказывает большое влияние на качество работы всей системы. Небрежность здесь недопустима, если нет уверенности в своих силах, лучше обратиться к профессионалам.

Глубина укладки канализационной системы

Современные канализационные системы существенно улучшают уровень жизни в частном доме. Если в прежние годы туалет на улице воспринимался как неприятная необходимость, неотделимая от частного дома, то сегодня это признак ленности хозяев или их крайне низкого достатка. Причем в первом случае можно выйти из ситуации, наняв профессионалов, которые выполнят абсолютно все работы.

Полезная информация:

От уровня заглубления септика зависит глубина прокладки трубопровода.

Совет! Труба, проложенная между зданием и септиком, должна быть прямой. Колена, повороты будут провоцировать появление засоров.

Перед обустройством канализационной системы стоит узнать, какова средняя глубина промерзания в вашем регионе. Трубы нужно уложить немного ниже, чем эти показатели. Обычно глубина, на которой находятся канализационные трубы в частном доме на юге, – это более 50 см. В центральной части страны, где климат пожестче, глубина укладки канализации в частном доме – не менее 70 см. Данные цифры особо значимы в том случае, если канализационные трубы находятся под площадками или под дорожками, которые в зимний период освобождаются от снега.

Особенности укладки канализационных труб

Укладка канализационных труб должна вестись в соответствии со следующими правилами:

• нужно использовать трубы нужного диаметра;
• необходимо соблюдать стандартную норму уклона (около 0,03 м на 1 погонный метр трубы);
• допустимо использовать трубы из разных материалов, но в одном трубопроводе трубы должны совпадать по материалу.

Определить глубину залегания трубопровода можно, опираясь на следующие моменты:

• характер участка (его рельеф, особенности грунта);
• точка выхода канализационной трубы из дома.

Такое удобное приспособление позволяет контролировать работу канализации, вовремя устранять появляющиеся проблемы. Делать его не очень сложно, зато комфорта в процесс эксплуатации оно вносит немало.

Учет глубины промерзания грунта является основополагающим требованием. Чтобы не тратиться на обустройство более глубоких траншей, нежели этого требует необходимость, нужно иметь четкое представление о глубине промерзания грунта в данной местности. Ниже приведена таблица, которая поможет сориентироваться в этом вопросе.

Как правильно обустраивать теплоизоляцию?

В холодных регионах рекомендовано дополнять канализационный трубопровод теплоизоляцией. Этот прием позволяет продлить эксплуатационный срок, исключить возможность промерзания при очень низкой температуре. Чаще всего для этой цели берут пенополиуретан. Если трубу обернуть пенополиуретаном, а сверху сделать оболочку из полиэтилена, трубе морозы будут не страшны.

Если проложить трубы ниже возможной точки промерзания, то трубы никогда не перемерзнут. В таком случае дополнительную защиту делают на случай экстремальных холодов. При выполнении теплоизоляции особое внимание уделяют стыкам и местам поворота. Именно эти зоны довольно слабо переносят воздействие холода. Так что утепление поворотных точек является обязательным.

В Европе применяют более технологичный метод. Рядом с трубопроводом пускают электрокабель, он в случае необходимости выполняет функцию обогревателя для трубы. Для многих жителей нашей страны такой способ слишком затратен, ведь оплата энергии не самая малая статья расходов. Поэтому необходимо следить за глубиной укладки труб. В центральных регионах лучше выбрать глубину в 1м. А в северных областях желательно рыть более глубокие траншеи и проводить качественную теплоизоляцию. Для этого можно либо стекловолокном. Если трубы располагают над землей, их также утепляют аналогичными материалами. Поскольку они могут наполняться водой, .

Видео — Монтаж наружной канализации и утепление

Внутренняя часть канализационной системы частного дома

Для бесперебойной работы канализации нужно соблюдать требования по диаметру труб:

• унитаз, душ, ванна, бассейн – 10 – 11 см;
• раковина – 5 см;
• стояк – 10 – 11 см.

Видео — Долгий и подробный расказ про монтаж канализационных труб

Внешняя часть канализационной системы частного дома

Главное требование – обеспечение должного уклона. Единственно правильный слив – самотек. Слишком низкая скорость приведет к засорам. Слишком быстрое передвижение стоков – к ускорению разрушения труб.

Схема укладки канализации в частном доме включает характеристику особенностей выхода трубы из помещения. Правила вывода трубы из дома зависят от типа фундамента. При ленточном фундаменте вывод обустраивается сбоку. При плитном — трубу прокладывают сверху-вниз, для этого применяют отрезок трубы и колена в 45°. Для обустройства канализации в фундамент заблаговременно закладывают трубу-гильзу, через которую потом выводят основной трубопровод. Такая основа нужна для защиты трубопровода от излишнего давления и потенциального разрушения.

От места выхода до септика /выгребной ямы трубу укладывают ровно, без изгибов. В септик труба для стоков вводится в верхней части. Так делают, чтобы обеспечить место для скопления отходов.

Чтобы не ошибиться в глубине укладки трубы, необходимо узнать, как обстоят дела у соседей, которые уже обустроили себе слив. Если у них есть проблемы с промерзанием трубы, вам нужно сильнее заглубить свою трубу. На какой бы глубине не лежала труба, в любом случае нужен уклон. Обычно делают 2 – 3 см на каждый погонный метр.

1. Предварительно следует сделать подробную схему разводки трубопровода внутри дома. Это позволит сократить временные и финансовые затраты, предусмотрев все оптимальные варианты.
2. Трубы проводят по направлению к стояку или к септику, острые углы исключены.
3. Стояк на каждом этаже нужно оборудовать тройником, предназначенным для обслуживания канализационной системы, для быстрой прочистки.

Твитнуть

Запинить

Нравится

Вряд ли современный человек может представить свое существование без комфорта и привычных благ существования, поэтому при обустройстве частотного дома или дачи в первую очередь необходимо правильно обустроить водопроводную, и конечно же канализационную систему с соблюдение всех санитарно-гигиенических норм.

Обустройство системы канализации позволяет не только пользоваться санузлом, но и подключить раковины, посудомоечную или стиральную машинку и приблизить жизнь на загородном участке к проживанию в городской квартире.

Монтаж канализационной системы трудоемкий процесс и требует серьезного подхода, к тому же, лучше всего проектировать канализацию на начальном этапе строительства частных строений.

Перед тем как приступить к проведению работ, необходимо провести водоснабжение и только затем выполнять монтаж системы канализации, придерживаясь строгой последовательности.

Основные виды канализационных систем

Современную канализационную систему классифицируют на три основных типа:

• Внутреннюю, где все коммуникации расположены внутри дома.
• Наружную, при которой коммуникации расположены за пределами дома, к которым относятся выгребные ямы, станции очистки, выгребные колодцы-отстойники, септик.
• Самым важным этапом является проведение канализационной системы в дом, так как все основные элементы и разводки к основным магистралям будут расположены именно внутри строения. На этом этапе очень важно правильное обустройство, которое обеспечит производительность и бесперебойное функционирование всей системы.

Материалы, которые понадобятся при обустройстве системы канализации

Основа канализационной системы любого типа — общий стояк, в который поступают отработанные сточные воды. Все, что проходит через стояк поступает в проложенную внешнюю канализационную систему и сливается в отстойник, который расположен на территории участка.

Необходимые материалы:

1. Трубы, количество которых нужно просчитать заранее.
2. Отводы для канализационной системы, размер которых должен соответствовать диаметру труб.
3. Тройники нужного фасона, которые необходимы для разветвлений системы.
4. Редукторы и переходники для соединения труб различного диаметра.
5. Ревизии для контроля функционирования канализационной системы и доступа для ее прочистки в случае засорения.
6. Заглушки для раструбов, которыми закрывают неиспользованные отверстия.
7. Специальный крепеж для фиксации канализационных труб.
8. Герметик — сантехнический силикон в трубах и пистолет, которые необходим для его нанесения.

Важно! Для стояка потребуется труба достаточно большого диаметра (от 100 мм), так как такой диаметр труб используется для отвода стоков из унитаза. Устанавливают стояк в самом углу санузла или в заранее обустроенную шахту.

Помимо этого важно подготовить все необходимые для работы инструменты и материалы, чтобы в процессе проведения работ все было под руками.

Труба стока должна быть хорошо зафиксирована. Также необходимо выровнять будущие места, узлы соединений, в которые будут входить выходные трубы от раковин, унитаза, ванны.

Чтобы обеспечить лучшую герметизацию стыков труб и избежать протечки, места соединений смазывают солидолом или силиконом.

Поскольку при обустройстве канализационной системы наиболее часто используют пластиковые трубы, необходимо обеспечить их надежную фиксацию. чем надежнее крепление, тем меньше вероятность деформации канализационных труб, так как масса наполненных труб намного больше чем пустых.

Самостоятельная сборка канализационной системы

Провести канализацию своими руками довольно просто, даже не имея определенных навыков и опыта. Главное придерживать последовательности работ, приобрети качественные материалы, и подготовить нужный для работы инструмент.

Важно ! Если вы все же неуверенны в своих силах, всегда можно пригласить профессиональных мастеров, которые проведут все работы по монтажу канализации быстро и качественно. Однако, в процессе их работы можно следить за ходом выполнения работ, набираясь опыта и одновременно контролируя качество.

Очень важно, чтобы сливные трубы, исходящие от унитаза или ванны выходили под наклоном, что позволит предотвратить их засорение и обеспечит нормальный уровень производительности системы. Угол наклона на каждый метр должен составлять от 2 до 4 градусов.

Не стоит приобретать для обустройства системы канализации рифленые трубы — отдать предпочтение лучше трубам с внутренней гадкой поверхностью. Рекомендуется фиксировать трубы сразу после соединения и стыковки. Для этого необходимо соорудить короб или желоб из гипсокартона или другого водостойкого материала. Такая конструкция позволит добиться надежной фиксации и получить жесткую систему, которая будет устойчива к механическим повреждениям и смещению воды.

Важно! При монтаже перехода между от вертикального слива к горизонтальному, в этом месте желательно установить соединительный элемент с углом 90 градусов. Это поможет значительно снизить нагрузку на узлы и трубы от давления при сливе воды.

Для установки переходного узла нужно выкопать глубокую яму соответствующего диаметра. Это удобно еще и тем, что при необходимости можно установить смотровую муфту, которая позволит провести очистку системы в случае ее засорения.

На следующем этапе выводят сливную магистраль за пределы дома. в фундаменте делают отверстие нужно размера и вырезают уголок под углом 15 градусов и затем устанавливают постоянный уровень наклона сливной трубы включительно до входа ее в сливную яму не более 2-3 градусов.

Не стоит делать меньший наклон или наоборот слишком наклонять трубу. Маленький уровень наклона будет замедлять прохождение стоков, а при сильном наклоне сточные воды будут слишком быстро проходить по канализационным трубам, оставляя твердые фрагменты на стенках, что вскоре приведет к засору и нарушению функционирования канализационной системы.

Важно! При слишком близком расположении со временем может повредиться фундамент, а слишком большое расстояние может спровоцировать появление застоев в системе, особенно если она имеет множество стыков и поворотов.

На завершающем этапе необходимо вырыть траншею под укладку трубы, глубина которой зависит от климатических и погодных условий в вашем регионе. Если зимы суровые и холодные, траншея должна быть достаточно глубокой, чтобы предотвратить промерзание и повреждение целостности труб. Для большей безопасности можно утеплить трубы утеплителем перед окончательной засыпкой грунта.

Не менее важно установить на всей протяженности канализационных труб несколько небольших смотровых колодцев, которые позволят проводить ревизию канализационной системы в случае заторов. Непосредственно перед укладкой труб канализации рекомендуется забетонировать траншею. Дно траншеи должно быть максимально росным без перепадов высот.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить , исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно , маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона.

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации.
Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Заключение

Прокладка трубопровода требует особого внимания. Необходимо обязательно учитывать вид фундамента и пользоваться только соответствующей технологией. Только в этом случае, можно говорить о правильно выполненных работах, которые облегчат обслуживание канализации в будущем.

Добавить сайт в закладки

Пластиковые трубы идеально подходят для монтажа канализации благодаря широкому выбору соединительных деталей.

• монтаж выгребной ямы;
• устройство переливных колодцев-отстойников из бетона;
• устройство станции глубокой очистки;

Установка выгребной ямы при устройстве канализационной системы – довольно устаревший способ. Он изжил себя из-за особых антипатичных факторов, среди которых особое место занимает неприятный запах, вызывающий беспокойство жильцов частного дома. Такая проблема досаждает не только самим хозяевам, но и ближайшим соседям, при этом очистка ямы является достаточно неприятной процедурой. Монтаж переливных бетонных колодцев-отстойников требует больших трудозатрат. Такой ввод канализации в небольшой дом сильно загрязняет почву на достаточно большой площади. Устройство канализационной системы с помощью установки станции глубокой очистки позволяет качественно очистить и обеззаразить стоки. Но чтобы ее установить, требуется создание сложной канализационной системы, к которой необходимо будет подвести электричество.

Важно! Самым удобным способом создания канализации признана . Такая система осуществляет высококачественную чистку на протяжении длительного промежутка времени.

Кроме того, его установка не требует больших усилий, что позволяет устроить ввод системы самостоятельно.

Особенности создания канализационной системы

Прежде чем произвести ввод канализации в загородный дом, необходимо учесть расположение санузлов. Если они будут расположены рядом, значительно сократится количество канализационных труб. Поэтому лучше будет, если все сантехнические помещения будут расположены в одном месте рядом с вытяжной вентиляцией. Устройство канализации состоит из 3 основных элементов:

Изначально продуманная планировка канализации позволит сразу устроить в фундаменте отверстия под трубы.

• внутри здания;
• внешний отводящий контур;
• очистная станция или септик.

Для работы потребуются следующие материалы:

• трубы диаметром 50 и 100 мм;
• тройники;
• насос;
• поворотные углы.

Необходимые инструменты:

• рулетка;
• линейка;
• ножовка;
• карандаш;
• напильник;
• строительный уровень.

Ввод системы в частный дом начинается с прокладки труб с самой удаленной точки. Под небольшим уклоном они ведутся к основной трубе, которая уходит в канализационный колодец. На поворотах монтируется ревизия, предназначенная для их очистки. Если в доме обустроен теплый подвал, трубы можно проложить в нем. Если же такое помещение отсутствует, придется вести трубы внутри помещения. На всем протяжении, начиная от дома и заканчивая сливной ямой, труба должна обладать небольшим уклоном. Кроме того, ни в коем случае нельзя допускать коленообразных провалов, в которых скапливаются твердые отходы, способные привести к сильному засору.

Сточная труба от дома до канализации должна быть расположена под небольшим уклоном – это обеспечит полный сток воды.

Сливная труба должна быть установлена выше уровня грунтовых вод, чтобы не допустить замерзания воды, находящейся внутри слива. В случае прокладывания его выше уровня промерзания грунта трубу придется утеплить с помощью пенопласта. Введение должно производиться с использованием силиконового сантехнического герметика. Во время стыковки обрезанных труб края среза нужно обточить, чтобы облегчить их сборку. В местах их соединения, которое происходит внутри дома, изготавливается вытяжной стояк.

Чтобы улучшить тягу, его нужно устроить выше уровня крыши. При подключении сантехнических приборов к канализационным трубам в обязательном порядке монтируют гидрозамок, представляющий собой изогнутую в виде колена трубу, постоянно наполненную водой. Это позволит избежать попадания канализационных газов внутрь дома и избежать возникновения неприятных запахов.

Проведение канализации в дом

Дренажный насос в схеме монтажа позволит откачивать очищенные стоки из емкости.

Устройство канализации начинается после заливки фундамента и возведения стен и кровли. Внутренняя разводка производится в зависимости от планировки. Все сливы от потребителей выводится к коллектору, расположенному под полом или в подвале. Он в свою очередь соединяется с внешней сливной трубой. Вывод трубы из дома должен производиться на глубине не менее 50 см. После этого выкапывается траншея, которая должна вести к месту, где планируется расположить септик. Чаще всего это место находится в 5 м от дома. В траншею укладывается сливная труба из пластика под наклоном в 3 см на 1 м. Траекторию траншеи необходимо рассчитать заранее, избегая при этом крутых поворотов. После того как траншея будет выкопана, дно ее засыпается песком и гравием для создания подушки. Если же грунт рыхлый, основание можно залить цементным раствором.

Важно! При подготовке траншеи нужно учитывать уровень промерзания грунта. Выход трубы к септику должен быть устроен на глубине примерно в 1,5 м. Для строительства очистной станции или септика необходимо вырыть большой котлован, стенки которого требуется тщательно утрамбовать, а дно его засыпать слоем щебня с песком в 20 см, после чего залить бетоном. Резервуар должен быть установлен таким образом, чтобы его верхняя часть разместилась выше уровня земли. Это предоставит возможность исключить переполнение емкости в результате затопления талыми водами в сезон дождей.

Особое внимание уделяется утеплению внешней части канализации. Ввод канализации в загородный дом предполагает установку сливной трубы в специальном деревянном коробе. Стенки его при этом должны быть промазаны отработанным машинным маслом. Если и это покажется недостаточным, можно будет проложить дополнительный слой утеплителя. Но, как правило, промерзание магистрали случается довольно редко и чаще всего при появлении неисправностей в сливной системе. Это может быть подтекающий кран или унитаз, в котором постоянно струится вода. Она может попасть в трубу на улице и замерзнуть на стенках, сужая тем самым отверстие для стоков.

Устройство канализации из бетонных колец

Сейчас на рынке представлены бетонные кольца с днищем, что значительно облегчает монтаж конструкции.

При устройстве автономной канализации чаще всего используется накопительный септик, состоящий из бетонных колец. Работает он по следующему принципу: стоки, идущие по трубам, переходят в первый железобетонный колодец, после чего выпадают в осадок, где начинается процесс брожения. В результате этого начинается расслоение, то есть одна часть загрязнений остается на дне, а вторая при этом поднимается наверх. При достижении верхнего слоя переливной трубы вода, которая отстоялась, поступает во второй колодец. Это приводит к тому, что весь осадок остается в первой камере, а содержимое второй выкачивается в посредством ассенизационной техники. Чаще всего это происходит один раз за весь сезон.

Количество железобетонных колец, камер и глубина септика должна определяться индивидуально, так как в каждом конкретном случае эти параметры разительно отличаются друг от друга. В соответствии с СНиП объем септика должен быть рассчитан исходя из показателей расхода сточных вод за 24 часа.

Глубина котлована для септика напрямую зависит от глубины промерзания грунта в регионе.

При вычислении суточного объема чаще всего берется в расчет 200 л сточных вод на одного человека. Если в семье пять человек, то будет вырабатываться примерно 1 куб.м/сут. Это значит, что объем септика должен быть равен 3куб.м. Канализационная система, при устройстве которой используются бетонные кольца, может быть трех видов:

1. Однокамерной. В этом случае расход сточной воды должен быть до 1 куб.м.
2. Двухкамерной – 1-10 куб.м.
3. Трехкамерной – более 10 куб.м в сутки.

Количество колец напрямую зависит от их ширины. Если берется стандартное кольцо объемом в 0,62 куб.м, придется устанавливать 5 колец.

Возведение септика

Септик бывает нескольких видов:

• из бетонных колец;
• металлический;
• пластиковый.

Чаще всего используется при устройстве канализации первый вариант. Благодаря тяжести бетона такой септик не выдавится движением грунта. К тому же он отличается высокой надежностью и долговечностью. Возведение осуществляется в несколько этапов: Для начала выбирается подходящее место. Идеально, если он будет расположен на некоторой возвышенности, это обеспечит его защиту от поступления весенних талых вод. При этом его ни в коем случае нельзя размещать его слишком далеко и высоко, чтобы труба не оказалась на дне. После выбора места выкапывается яма шириной в 3 м. Глубина должна быть такой же. Всего понадобится выкопать три ямы. По окончанию земляных работ в яму помещаются три бетонных кольца. Делать это нужно с помощью подъемного крана.

Если расход воды менее 1 кубометра в сутки, то можно установить однокамерный септик.

После установки колец ямы засыпаются землей и накрываются специальными люками. В двух колодцах необходимо забетонировать дно во избежание протечек. К самому первому колодцу подводится труба, которая должна быть расположена под уклоном. Далее изготавливается слив из первого во второй колодец. Слив должен быть расположен на расстоянии в 20 см от верха. Второй слив делается в третьем колодце на 20 см ниже, чем у первых двух.

Септик, построенный с использованием бетонных колец, может быть использован даже в холодное время года. Это достигается за счет бактерий, которые изначально сбраживают, а уже потом отстаивают нечистоты.По окончанию устройства септика все части канализационной системы собираются воедино, после чего подключается и проводится пробный пуск. После того как канализационная система будет полностью собрана и введена в эксплуатацию, со временем могут возникнуть случаи ее засорения.
