Делаем канализацию в частном доме своими. Внутренняя канализация своими руками в частном доме: нормативные требования и практические рекомендации

Система является одной из наиболее важных и дорогостоящих инженерных коммуникаций частного жилого дома. Эффективность функционирования, трудоемкость монтажа, количество и стоимость элементов этой системы зависят от проработанности проекта. Графическая часть проектной документации, в соответствии с которой монтируется канализация в частном доме своими руками – схема расположения сантехнических устройств, соединений и ревизий. В данной статье предоставляется информация о нормативных требованиях и основных проблемах составления схем компоновки, критериях выбора канализационного оборудования и особенностях его установки.

Читайте в статье

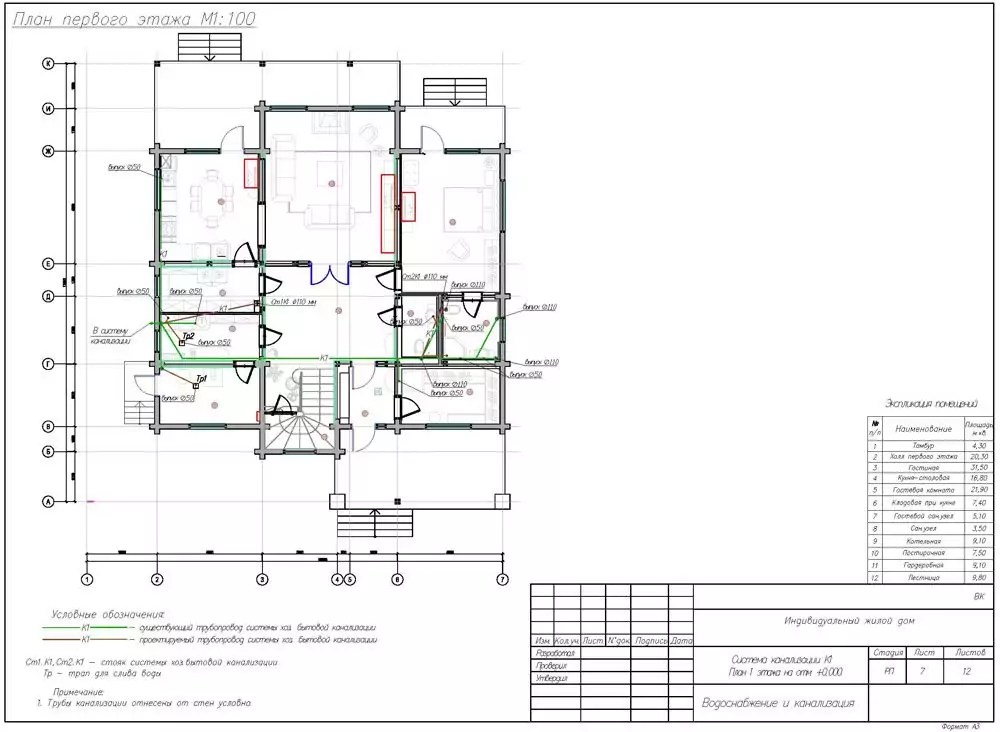

Правила составления схемы канализации своими руками в частном доме

При составлении схемы канализации необходимо учитывать нормативные требования, как санитарные, так и строительные:

  • ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов»;
  • СанПиН 42-128-4690-88 «Санитарные правила содержания территорий населенных мест»;
  • СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения»;
  • СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».

При определении объема и пропускной способности канализационных трубопроводов необходимо ориентироваться на усредненный показатель расхода воды на человека. Отстойники и выгребные скважины нельзя располагать ближе 4 м до границы соседского участка и 15 м до с питьевой водой.


В схеме должен быть описан механизм соединения внутренней и внешней канализации, тип и структура септика, какие изделия и оборудование будет применяться, его технические параметры. На основе списка используемых материалов осуществляется расчёт стоимости. Графическая часть должна иметь привязку к плану дома и приусадебного участка, где будут указаны места прокладки трубопроводов и установки сантехнических изделий.

Основные факторы, влияющие на компоновку и проектирование

Кроме вычисления среднесуточного расхода воды на проектирование схемы канализации оказывают влияние следующие факторы:

  • Величина залпового сброса — пиковая нагрузка на систему канализации (как правило, приходится на утренние и вечерние часы), которая зависит от количества сантехнических средств установленных в доме;
  • Производительность очистных сооружений . В зависимости от этого показателя выбирается один из трех вариантов удаления очищенных сточных вод:
  1. до 5 м 3 /сутки – сброс в почву. При условии, что коэффициент фильтрации грунта имеет сопоставимые показатели, а точка сброса находится выше уровня грунтовых вод на 1 м;
  2. до 0,3 м 3 /сутки – допускается периодический вывоз спецмашиной;
  3. Сброс стоков в водоем регламентируется не только их количеством, но и степенью очистки в соответствии с требованиями СанПиН 4630.
  • Материал изготовления очистных сооружений : , стеклопластик, металл, различные полимеры ( , полиэтилен). От технических характеристик материала зависит конструктивное исполнение сооружения, метод монтажа, дальнейшее обслуживание и эксплуатация;
  • Обеспечение электропитанием . Современные высокоэффективные очистные сооружения комплектуются различными типами , компрессоров и аэраторов. В их основе лежат электронные блоки управления, к которым подключены детекторы температуры и уровня жидкости;
  • Топология строительного участка – рельеф местности, направление уклона, близость водоемов и наличие потенциальных мест сброса очищенных канализационных вод;
  • Геодезия строительного участка – определяется тип и структура грунта, глубина его промерзания, а также глубина залегания грунтовых вод. От перечисленных факторов зависит сложность и стоимость монтажных работ, необходимость дополнительной или приобретение герметичного септика замкнутого цикла очистки.

Разновидности канализационных сооружений и особенности их функционирования

В соответствии с ТКП 45-4.01-51-2007 для обустройства и прокладки канализации в частном доме допускается использование следующих видов очистных конструкций:

  • септик;
  • фильтрующий колодец;
  • поле подземной фильтрации;
  • фильтрующая траншея;

Важно! В большинстве случаев перечисленные сооружения должны использоваться совместно с септиком, который осуществляет первичную грубую очистку.

Септик

Наиболее распространенными, при обустройстве канализации для частного дома своими руками, являются два типа септиков:

Накопительные — представляют собой герметичные пластиковые емкости. Они доступны по стоимости, не требует подключения к сети электроснабжения, и могут устанавливаться в непосредственной близости от источников/скважин питьевой воды. Существенным недостатком является необходимость постоянной откачки стоков, следовательно, постоянной оплаты ассенизаторских услуг.


С почвенной доочисткой. Первичная очистка канализационных вод осуществляется в герметичных емкостях, где крупные фекальные фракции оседают на дно и подвергаются воздействию анаэробных бактерий. «Осветленные» стоки, степень очистки которых не превышает 40%, перекачивается принудительно или попадают самотёком в фильтрационные сооружения, из которых после завершающего этапа чистки просачиваются в грунт.

Фильтрующий колодец

Стоки, попадающие в ёмкость, проходят гравийный фильтр и через него просачиваются ко дну и перфорированным стенкам, а оттуда в грунт.


  1. труба;
  2. Плита отбойник;
  3. Труба поступление стоков.

Для обустройства используются сплошные или перфорированные железобетонные кольца высотой 0,9 м, внутренним диаметром не менее 1,0 м и толщиной стенок 8 см. Фильтрующий слой представляет собой гравий средних фракций, который необходимо периодически извлекать, промывать и вновь возвращать в ёмкость, во избежание чрезмерного загрязнения почвы. В качестве материала изготовления стенок зачастую используется (с отверстиями в кладке), пластиковые большого диаметра или автомобильные покрышки. Такие варианты гораздо дешевле, но существенно снижают продолжительность эксплуатации конструкции.

Поле подземной фильтрации

На участке закладывают с перфорированными стенками. Через них стоки распределяются по значительной площади дренирования и впитываются в почву, проходя более равномерно и небольшими количествами через гравийный фильтр. Этот способ связан со значительным объемом земляных работ. При определении глубины котлована необходимо учитывать:

  • Толщина гравийного фильтра — 20÷50 см;
  • Диаметр перфорированных труб — 20÷50 см;
  • Расстояние от поверхности грунта до верхнего края фильтрационного трубопровода 50 см.

Кроме того, при формировании дна котлована необходимо предусмотреть уклон от септика по ходу направления стока 2 см на каждый погонный метр. Расстояние между трубами зависит от типа грунта. Для песка с коэффициентом фильтрации 5÷25 м/сутки 2,5 м. Для крупно фракционного песчаного наполнителя с коэффициентом фильтрации 25÷100 м/сутки и гравийного фильтра с коэффициентом фильтрации 75÷300 м/сутки — допускается уменьшение расстояния до 2 м.

На концах фильтрационных трубопроводов в обязательном порядке необходимо устанавливать диаметром 100 мм, высотой не менее 70 см над поверхностью грунта.


Фильтрующая траншея

Фильтрующая траншея выполняет те же функции, что и поле подземной фильтрации сбор стоков после септика, их дополнительная очистка и сброс в грунт. Существенным отличием является вертикальное расположение труб. Такой способ не менее эффективен и может быть реализован на значительно меньшей площади. Допускается только в местности с глубоким горизонтом грунтовых вод, так как траншея также должна иметь значительную глубину.


Общая протяженность трубопровода и количество труб и глубина траншеи рассчитывается по той же методике, что используется для полей подземной фильтрации. Ширина траншеи принимается по нормативу 0,5 м, расстояние между верхней и нижней трубой 0,8÷1м, максимальная протяженность трубопровода — 30 м. При необходимости обустройства от 2 и более траншей расстояние между ними должно быть не менее 3 м.


Компоненты схемы УОСВ

Наиболее эффективными для частного дома являются канализационные , относящиеся к установкам глубокой биологической очистки. Они представляют собой герметичные емкости, разделенные на несколько функциональных отсеков. Как правило, имеют вертикальную ориентацию, могут быть установлены своими руками и не занимают много площади. Принцип действия таких установок заключается во взаимодействии фекальных масс и органических загрязнителей с анаэробными бактериями в среде насыщаемой воздухом при помощи установок аэрации.

Важно! Установки биологической очистки требуют определенного обслуживания. Прежде всего, необходимо поддерживать оптимальную популяцию анаэробных бактерий, периодически добавляя в соответствующий отсек специальный концентрат. В быту нельзя использовать излишне агрессивные химические вещества, которые могут уничтожать бактерии. Необходимо подключение установки к электроснабжению.

Процесс очистки осуществляется поэтапно:

  1. В первой секции, занимающей наибольший объём, происходит разделение загрязнителей на фракции. Тяжёлые и нерастворимые вещества опускаются на дно. Эту камеру необходимо периодически очищать при помощи автоассенизатора;
  2. Во второй секции (аэротенк) сточные воды обогащаются атмосферным кислородом методом аэрации. Здесь происходит активная фаза очистки методом биологического разложения при помощи бактерий;
  3. В третьей секции — отстойнике, осуществляется осаживание активного ила;
  4. Из четвертой секции, куда вода поступает при помощи струйного насоса из вторичного отстойника, полностью очищенная вода через переливную трубу или дренажный насос выводится из очистного устройства.

Устройство внутренней канализации в частном доме – схема и рекомендации

В состав внутренней канализации входят следующие элементы;

  • Сантехнические устройства: , ;
  • Канализационный стояк и прикреплённая к нему вентиляционная труба;
  • Отводные линии;
  • Обратный клапан.

Горизонтальные трубопроводы устанавливаются с уклоном. При разводке канализации в частном доме нормативными показателями уклона зачастую пренебрегают, делая его «на глазок», существенно превышая рекомендованный коэффициент. В результате, твердые вещества канализационных стоков не успевают вымываться из труб вместе с водой, скапливаются внутри, создавая пробки.

Таблица зависимости уклона от диаметра канализационных труб для частного дома труб

Диаметр, мм Оптимальный уклон Минимально допустимый уклон
50 0,035 0,025
100 0,02 0,012
150 0,01 0,007
200 0,008 0,003

Присоединение к стояку отводных трубопроводов выполняется при помощи косых тройников и крестовин. Монтаж канализационных труб , подсобных и технических помещениях допускается осуществлять открытым способом. Крепление выполняется специальными муфтами с дюбелями, либо трубы располагаются на опорах. В жилых помещениях, как правило, выполняют скрытый монтаж. Канализационные трубопроводы располагаются в технических нишах и шахтах, коробах, под полом. Для осуществления обслуживания — периодической очистки, основной стояк и отводные канализационные линии оборудуются ревизиями в соответствии с нормативами:

  • Канализационный стояк на нижнем и верхнем этаже частного дома;
  • Отводные линии, к которым подключены три и более сантехнических прибора;
  • На поворотах трубопровода (именно там чаще всего скапливается твердые нерастворимые остатки стоков);
  • На прокажённых горизонтальных участках через каждые 8 м.

Видео обустройства канализации в частном доме своими руками, правильная укладка труб с уклоном:

Какие трубы выбрать

Оптимальным материалом труб для канализации частного дома являются полимеры. Изделия из них имеют небольшой вес и могут быть установлены собственноручно без привлечения помощников. Промышленность выпускает большое количество , переходников, тройников, крестовин и соединительных муфт по всей номенклатуре используемых диаметров. Монтаж осуществляется без применения специализированного оборудования и не требует длительного обучения и особых навыков. Примерный материал не подвержен коррозии и агрессивному воздействию бытовой химии, отличается длительным сроком эксплуатации. Для канализации частного дома чаще всего используют следующие полимеры:

  • ПВП (полиэтилен высокой плотности) — доступный по стоимости, но чувствительный к температурным изменениям. Максимальная рабочая температура не должна превышать +40°С;
  • ПП () – обладает хорошими эксплуатационными показателями, максимальная рабочая температура +100°С, выдерживает агрессивные химические вещества и значительные механические воздействия, имеет довольно высокую стоимость;
  • ПВХ (поливинилхлорид) – материал, обладающий оптимальным сочетанием стоимости и качества. Может использоваться как для наружной, так и для внутренней канализации. Устойчив к воздействию ультрафиолетового излучения, механических воздействий средней интенсивности, температуры до +70°С. Однако в процессе длительной эксплуатации на стенках может появиться налет, который приводит к засорению.

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

  • Раструб и гладкий конец очищаются от загрязнений;
  • В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
  • Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Важно! Необходимо предусмотреть возможность температурного расширения. Для этого на гладкой части трубы делается отметка маркером, после чего она вытягивается на 1 см из раструба.


Этапы работ по устройству канализации в частном доме своими руками

Последовательность обустройства канализационной системы частного дома можно условно разделить на несколько этапов:

  1. Определение количества сточных вод, объема и производительности септика;
  2. Определение местоположения септика на приусадебном участке в соответствии с санитарными нормативами;
  3. Устройство внутренней канализационной сети;
  4. Монтаж внешних очистных сооружений;
  5. Прокладка трубопровода и соединений внешних очистных сооружений и внутренней канализации.

Расчет объема септика

Таблица нормативов расхода воды для частного жилого дома.

Разновидность жилья и тип жизнедеятельности Расход, л/сутки на 1 человека
Жилой дом оборудованный водопроводом и канализационной системой без ванны 125÷160
Жилой дом оборудованный водопроводом и канализационной системой с ванной и локальным выглядит следующим образом:

V = n × Q × 3 / 1000 , где

V – объем септика в м 3 ;

n – количество постоянных жильцов;

Q – средний расход воды на одного человека в м 3 ;

3 – количество дней полного цикла очистки (согласно СНиП).

К примеру, при среднем объеме потребления в 0,2 м 3 /чел/сутки с учетом трехдневного резервирования, для семьи из 4 человек понадобится септик объемом 2,4 м 3 . Для облегчения расчетов специально для наших читателей мы разработали удобный калькулятор.

Калькулятор расчета необходимого объема септика исходя из количества проживающих

При круглогодичной эксплуатации частного жилого дома При сезонной эксплуатации дачного домика
Гравий, щебень 0,15÷0,20 0,18÷0,24
Крупнофракционный песок 0,10÷0,15 0,12÷0,18
0,05÷0,10 0,06÷0,12

Таблица объема бытовых стоков на 1 погонный метр трубопровода поля подземной фильтрации:

Состав фильтрата Максимальный объём очищаемых канализационных стоков, м 3 /сутки на 1 м погонный дренажного трубопровода
До 500 500÷600 Более 600
Гравий, щебень, крупнофракционный песок 0,012÷0,025 0,0096÷0,0225 0,0084÷0,02
Мелкофракционный песок, супесь 0,006÷0,020 0,0048÷0,18 0,0042÷0,016

Таблица объема бытовых стоков на 1 погонный метр трубопровода фильтрационной траншеи.

Внутренняя разводка канализации в частном доме своими руками

Эффективность канализационной системы частного дома, а также простота ее обустройства своими руками, зависит от планировки всего сооружения. Оптимальным считается если кухня, и ванная расположены как можно ближе друг к другу, это минимизирует длину канализационного трубопровода и позволяет подключить все сантехнические приборы к одному стояку. При монтаже своими руками внутренней канализации частного дома необходимо учитывать следующие факторы:

  • необходимо подключать непосредственно к основному стояку канализационной системы на минимально возможном расстоянии от трубы, это снизит вероятность закупорки сантехническое устройства;
  • Другие сантехнические приборы рекомендуется подключать к канализационной сети выше уровня подсоединения унитаза, это исключит возможность попадания фекальных масс в отводные линии;
  • Поворот трубопровода необходимо выполнять, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения;
  • Канализационный стояк в обязательном порядке выводится на крышу, где на него монтируется фановая вытяжка, обеспечивающая внутри канализационную ; Способы подключения унитаза к канализационному стояку

    Установка и оборудование резервуара для канализации

    Для монтажа септика, не зависимо от его модели, вырывается котлован размерами немного превышающий габариты емкости. На дне котлована устраивается песчаная подушка около 10 см толщиной. Она утрамбовывается и максимально выравнивается. Для установки септиков в котлован рекомендуется использовать подъемную строительную технику, так как некоторые модели имеют довольно значительный вес. В большинстве случаев на корпусе предусмотрены крепежные элементы. После установки емкость обязательно выравнивается по уровню. В зависимости от конструкции может потребоваться установка горловых удлинителей.

    Статья

Филимонов Евгений

Время на чтение: 9 минут

А А

Как создать канализацию в частном доме. Внешняя и внутренняя канализация. Выбор материалов и расположения канализации. Монтаж труб и канализационных стоков.

При строительстве особняка, схема канализации в частном доме, должна играть важную роль. Ведь от обустройства системы стоков отходов жизнедеятельности, зависит комфортность проживания и наличие ремонтных работ канализации в будущем.

Этапы укладки канализационной системы. Материалы для создания канализации. Внутренняя и внешняя канализация, какие в них различия. Выбор места. Варианты обустройства. Подбор необходимых труб. Советы и рекомендации к надёжному монтажу.

При строительстве нового здания канализация является неотъемлемой частью. С современными материалами и количеством полезной информации в интернете узнать как грамотно проектируется схема канализации в частном доме своими руками не составит проблем.

Соблюдая простые требования, вы без труда сможете смонтировать систему отходов самостоятельно, так как вам не придется использовать устаревшие громоздкие материалы.

Так как старый дедовский туалет потерял свою актуальность, особенно в холодное время года, в настоящее время эксплуатируются три основных типа систем отходов:

  • Система, подключенная к коллективному или городскому коллектору;
  • Стационарная точка сбора отходов;
  • Герметичный резервуар;
  • Стационарный канализационный колодец без дна;
  • Схема монтажа биоканализации.

Принципы монтажа трубной системы в доме и до коллектора у всех видов практически одинаковые. Всю разводку по дому удобно проводить из ПВХ, а соединение с точкой сбора рациональнее делать ПНД трубой технического назначения, так как ее длина позволяет бесстыковочный способ. Главная ветка, подключенная к унитазу, прокладывается трубой диаметром 110 мм, все остальные стандартные точки водоразбора (раковина, стиральная машина, душевая кабина), подсоединяются к общей системе трубами 50-го диаметра.

Единственным требованием является угол в 2-3о на горизонтальных участках, чтобы обеспечить оптимальный сток воды.

У канализационных ПВХ труб есть свои преимущества и недостатки при монтаже системы отходов:

  • Простой способ соединения. Вся схема собирается как конструктор, трубы и комплектующие просто вставляются друг в друга;
  • Материалы имеют легкий вес в сравнении даже с ПНД материалами;
  • Простой способ крепления, в том числе и по вертикальной поверхности;
  • Единственный недостаток – максимальная длина в свободном доступе 6 м.

Схема канализации в частном доме своими руками

Монтаж схемы канализации в частном доме своими руками возможен для всех типов канализации, кроме биоканализации. Для реализации этого варианта рекомендуется обращаться к специалистам. Все остальные можно смонтировать самостоятельно, но при подключении к центральной системе, потребуется пакет допускных документов.

С чего следует начать

Первым пунктом является выбор типа точки сбора. Наиболее выгодный – это подсоединение к общей городской ветке. Пользователь единожды вкладывает средства в монтаж и требуемые материалы и ежемесячно выплачивает символическую сумму за услуги. Этот вариант не всегда осуществим для загородного строительства, но существует альтернатива.

Стационарная схема канализации частного дома: глубина укладки трубы к резервуару

Резервуар может быть изготовлен из разных материалов.

Это может быть:

  • Металлическая или пластиковая цистерна;
  • Бетонная конструкция;
  • Бетонные кольца, установленные на бетонное основание.

Этот способ приемлем даже при наличии водяной скважины на участке, так как жидкие отходы при хорошей гидроизоляции не проникают в почву. Единственный недостаток – трата денежных средств на услуги ассенизаторов. Септик, как правило, монтируют на глубину 1,5-2 м. Трубопровод настоятельно рекомендуется прокладывать ниже уровня промерзания грунта, определить который можно по специальной карте.

Мнение эксперта

Филимонов Евгений

Задать вопрос эксперту

В зависимости от количества точек водоразбора, подбирается рабочий объем емкости, но следует учитывать, что стандартный объем ассенизаторской машины 3 м3, то есть объем вашей емкости должен быть кратным этому показателю.

Например, если объем цистерны 5 м3, вы или будете переплачивать за услуги второй машины, или 2 м3 рабочего объема один раз заполнятся и станут бесполезными.

В случае стандартной семьи в 4 человека, с периодической стиркой, душем, мытьем посуды, ёмкость объемом 3 м3 в среднем наполняется за две недели.

Вариант с негерметичной точкой сбора отходов

При реализации этого типа канализации очень важно расположение места сбора стоков. Минимальное расстояние от дома и хозяйственных построек до выгребной ямы составляет 6-10 м. В противном случае жидкие стоки вымывают грунт и песчаную подушку фундамента.

Варианты исполнения:

  • Бетонные кольца, установленные на дренажную подушку;
  • Кирпичный вариант выгребной ямы;
  • Соединенные в одну систему металлические или пластиковые бочки с отверстиями.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Обратите внимание! При использовании бочек основание выкладывается гравием, так как вес обсыпного грунта вдавит емкость в неплотный грунт.

При прокладке канализации в частном доме, ров рекомендуется выполнять с уклоном, превышающим угол в 2-3о для более эффективного процесса. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Обратите внимание! В случае долгого простаивания без эксплуатации вода испаряется, и гидрозатвор теряет свои функциональные качества.

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней.

Вот список некоторых из них:

  • При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;
  • Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;
  • В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;
  • При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;
  • Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.

В сравнении с другими этапами строительства, канализация является самой простой в монтаже, за исключением биоканализации. Проконсультируйтесь со специалистами или подберите специализированную литературу, так как необдуманные действия способны уничтожить бактерии присутствующие в накопительной емкости. Например, от очистителя для унитаза на основе хлорки, бактерии будут восстанавливаться неделю.

Жить в своём частном доме без канализации будет как минимум не комфортно.

Как правило, её монтаж проходит на строительных стадиях. Хотя встречаются и исключения.

И канализация для частного дома, как правильно замечают мастера, устраивается чаще уже после постройки здания.

Схемы и виды

В больших домах, где много помещений (ванные, санузлы, кухня и т. д.) обычно применяется схема минимум с двумя септиками.

Если есть возможность примкнуть к центральной канализационной системе, то это нужно сделать, несмотря на последующие внушительные платы.

Если нет, придётся сооружать автономную канализацию.

Внутренняя канализация: схема и специфики

Создавая проект, нужно учитывать помещения, которые нуждаются в канализацию. Они размещаются в одной локации на каждом этаже. При такой планировке легче прокладывать трубы. Хотя для каждого дома создаётся персональный проект.

Схему здесь можно сформировать самостоятельно. Разумеется, это не будет профессиональная и детальная разработка, как у специалистов. Но действуя грамотно, вы с её помощью проложите трубопровод и определитесь с нужным количеством оборудования и материалов.

Здесь обязательно нужен план дома. Выявите позиции для трубопровода канализации (ТК), стояка (стояков) и всех сантехнических устройств. На схеме обозначьте фасонные элементы для трубопровода и дистанции от этих элементов до стояка и сантехнических устройств. Определитесь с нужным количеством соединительных составляющих. Такая работа осуществляется на каждом этаже.

Совет: обязательно вычисляйте, сколько нужно труб различного диаметра и соединительных составляющих.

Требуемые диаметры:

  1. Для стояка или ТК, а также выпускного блока отвода стоков, идущих из санузла – 10–11 см.
  2. Для стоков из кухонного и ванного помещения применяется труба – 5 см.
  3. Повороты в канализации следует сделать двумя коленами. Угол их позиции — 45°. Это поможет не допустить засоров.

Материал

Обычно это трубы из чугуна, полипропилена или ПВХ. Первые считаются стандартными. Они справляются с внушительными нагрузками. Их долговечность и надёжность восхищает.

Но сегодня всё большую славу получаются изделия из двух других указанных материалов. Их стоимость более привлекательна, а монтаж проходит гораздо легче.

Полипропиленовые изделия приобретаются очень часто. Покупателям нравятся их гибкость и скромная масса, и стойкость к высоким температурам сточных вод.

Важно знать: стоит отметить, что изделия из ПВХ и полипропилена укладываются только внутри дома. Чугунные аналоги можно укладывать снаружи.

Трубы из всех этих материалов при верной эксплуатации прослужат очень долго.

Виды

Обычно канализация по методу эксплуатации делится на смешанную и раздельную. Чаще всего в частных домах работает первый вид.

Виды канализации по методу устранения сточных вод: самотечная и напорная. Вторая требует колоссальных расходов и усилий. Поэтому популярность первой намного выше.

Таким образом, в частных обычно домах устраивается смешанная самотечная канализация.

Монтаж

Для работы обязательно нужен ассистент. Работа проходит с полипропиленовыми трубами. Их диаметры 5 и 10 см. Другие необходимые вещи: ревизии, тройники и колена, а также гильзы, хомуты для крепежа данных труб, резиновые манжеты, клей.

Гильзы ставятся на те участки, где система пересекает стены либо перекрытие. На участки соединения накладываются резиновые манжеты. И там делается мощная изоляция с помощью сантехнического герметика.

Укладка труб идёт с некоторым уклоном. Это требования СНиП. Для данного случая уклон – 2–3%. Его во многом определяет диаметр трубы. Процент здесь – это наклон в расчёте см/ 1 погон. метр. Для труб с более скромным диаметром уклон – 3%. Только соблюдая это правило, можно качественно смонтировать работающую внутреннюю канализацию.

И также недопустим уклон меньше 2% и больше 3%. При первом раскладе твердые элементы останутся на стенках труб, образуется засор. При втором – потоки стока в этих трубах наберут слишком большую скорость, и сточные воды поделятся на фракции, а твердые элементы осядут.

Для соединения таких труб применяется клей или резиновые уплотнители.

К сведению: для работы понадобятся также паяльник и перфоратор.

Работа стартует с выпуска – участка, где сходятся внутренняя и внешняя канализации. При таком начале вы не допустите несоответствия этих систем. Монтаж выпуска идёт через фундамент. Если он проводится на глубине, уступающей глубине промерзания грунта в вашей местности, то труба обязательно теплоизолируется. Иначе выпуска закоченеет, и канализация сможет работать только в тёплое время.

Если в фундаменте нет отверстия для выпуска, надо его устроить.

Требующийся диаметр гильзы – 13 см. Гильза выходит с каждой стороны основания хотя бы на 15 см. Отверстие и монтаж гильзы идёт с уклоном 2% для внешней канализации, следующей к септику. Диаметр выпуска обязательно совпадает с диаметром стояка.

Лучшая позиция для стояка – санузел. Так выпускной отдел для устранения стоков из унитаза устроится короткий. Здесь действует следующая тенденция: чем значительнее диаметр выпускного отдела и сантех. устройства, тем ближе его позиция к стояку.

Метод прокладки – дело личное. Можете сделать прокладку в коробах, в стенах, можете работать по открытому способу. Для монтажа труб со стояком используются косые тройники. Если в вашей схеме присутствует точка, где сходятся выпуски от душевой, ванной и раковины, то там нужен монтаж коллекторной трубы. Её диаметр – 10 см.

Чтобы защитить дом от противных запахов, установите гидрозатворы. Ревизию необходимо монтировать на каждый стояк. Каждый поворот канализации должен заканчиваться прочисткой. Так, при засорах канализации, её будет легче прочищать.

Стояк продолжается наверх уже в виде фановой трубы. Сначала в точке её монтажа ставится ревизия. После чего эта труба выводится на крышу. Не допускается её совмещение с домашней вентиляцией.

Выход обязательно превосходит конёк крыши, минимум на 70 см от кровли и на дистанции 4 м от окон. Вентиляция, дымоход и сама фановая труба должны отличаться по высоте расположения.

Смонтировав внутреннюю канализацию, её нужно основательно пролить чистой водой. Так тестируется герметичность всех соединений.

Внешняя канализация

Таковая канализация представляет собой сеть трубы от выпускного блока до септика или очистительной станции. Прокладка труб здесь осуществляется в земле.

Трубы должны обладать внушительной жёсткостью и выдерживать воздействие грунта. И также лучше прокладывать трубы яркого цвета, чтобы их легче замечать в глубине. Диаметр таких труб – 11 см.

Есть разные виды внешней вентиляции. Самые примитивные – это выгребные ямы и накопительные системы, где собираются сточные воды. Сегодня всё чаще отдаётся предпочтения различным септикам и станциям тотальной очистки.

Двухкамерный септик

Виды септиков:

  1. Двухкамерные.
  2. Трёхкамерные.
  3. С биофильтром.
  4. С одной камерой и почвенным очищением.

Септик выбирается на основе:

  1. Потребностей всех жильцов дома.
  2. Количества этих жильцов.
  3. Вида проживания: постоянного или временного.
  4. Ориентировочного расхода воды. Подразумевается, сколько каждый жилец тратит воды ежедневно. Здесь имеет значение и число сантехнических устройств в доме, и есть ли там бытовая техника.
  5. Уровня грунтовых вод на вашей территории.
  6. Параметров самой территории. Здесь вычисляются площади для очистного оборудования.
  7. Типа почвы.
  8. Климата в вашей местности.

Пример системы:

Какой септик или очистительную станцию вам приобретать – это также вопрос вашего бюджета. А также здесь не помешает проконсультироваться со специалистами.

Также здесь важно учитывать некоторые критерии, касающиеся нахождения такого оборудования:

  1. Огород и септик должны разделять минимум 8 м.
  2. Любой источник воды и септик отделяет минимум 20 м.
  3. Жилой дом и септик разделяет минимум 5 м.

Основная дилемма в организации внешней канализации – грамотный выбор очистной технологии. Земляные работы и прокладка не вызывают особых сложностей.

Что касается общей схемы внешней канализации, то в неё обязательно входят:

  • система лотков, куда сосредотачиваются отходы;
  • каналы отхождения отходов до точки утилизации;
  • отстойник (выгребная яма).

Алгоритм монтажа внешней канализации:

  1. Создание траншеи. Она соединяет домовые стоки с отстойником. Уклон траншеи: 2 см/1 м трубы в направлении выгребной ямы.
  2. Днище траншеи застилается песчаной подушкой. Слой -10–15 см.
  3. По этой подушке вплотную до накопительного резервуара прокладывается трубопровод.
  4. Стыковочная точка трубы с септиком уплотняется: труба прокладывается по овалу шнуров. Шнур обработан солидолом.

Требования для канализации в частном доме

  1. Для монтажа используйте материалы нужных параметров.
  2. Делайте схему с учётом всех необходимых факторов.
  3. Не применяйте трубы низкого качества.
  4. Не засоряйте канализацию тяжёлыми отходами.
  5. Проектируйте канализацию одновременно с проектированием самого дома.
  6. Монтируйте канализацию на строительных стадиях. Это оптимальный вариант. Если он не был соблюдён, методы решения уже изложены выше.

Как сделать канализацию в частном доме, смотрите советы в следующем видео:

При проектировании и монтаже внутренней канализации для частного дома никто не застрахован от ошибок, которые могут привести к непредсказуемым последствиям, от появления неприятного запаха до полной неработоспособности системы. Рассмотрим в данной статье понятие внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок, возникающих в процессе всего этого.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

Правила укладки труб при сооружении внутренней канализации

В качестве центрального отводящего канала во всей системе канализации дома является стояк. Он может быть один на весь дом. Если дом слишком большой или санузлы расположены на значительном удалении друг от друга, то стояков делают два или больше. Они представляют собой вертикально установленные трубы, которые начинаются в подвале, а заканчиваются на кровле. Нижняя часть стояка соединена с наклонной трубой такого же или большего диаметра, которая выходит наружу в емкость для накопления стоков или в станцию очистки сточных вод. Верхняя часть стояка возвышается над кровлей не менее чем на 0,5 м. Она открыта или снабжена обратным клапаном. Для чего это нужно – рассмотрим далее. Все подводы, ведущие от сантехнических устройств подключены к стоякам.

Гидродинамика жидкостей в трубах

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов. Это чревато появлением запаха в помещениях. Напротив, по ходу движения жидкости возникает избыточное давление, которое способно вытолкнуть нечистоты из находящихся ниже унитаза устройств.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе. Ведь при ее наличии пониженное давление над водяным поршнем не высосет воду из сифонов, а обеспечит поступление воздуха в систему из атмосферы, что вновь уровняет давление.

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Правила устройства внутридомовой канализации, нарушение которых недопустимо

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

  • Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
  • Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
  • Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
  • Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
  • Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
  • Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Количественные характеристики параметров укладки канализационных труб

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

  • Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
  • Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Для того чтобы проживание в загородном доме было максимально комфортным, обязательно должны быть проведены главные коммуникации в виде канализации и водопровода.

Безусловно, канализация в частном доме своими руками возможна без особых проблем.

Если вы не проживаете в доме за городом на постоянной основе, то нет необходимости в приобретении дорогого оборудования. Вполне легко можно обойтись септиком.

Важность канализации

Очень часто на практике функция сбора стоков возлагается на выгребную яму. В том случае, когда в доме нет водопроводной системы, применение данного варианта вполне логично, однако в случае большого объема сливаемой воды и устройстве различных сантехнических приборов, безусловно, этого будет мало.

В принципе провести канализацию в дом можно абсолютно любому, и важно лишь при этом следовать на всех этапах проекту, который был разработан заранее, и включал в себя различные схемы внутренней и внешней разводки трубопроводов.

Схема канализации своими руками внутри дачного дома

Прежде всего, это все места в которых подключаются приборы сантехники, вроде раковины, унитаза, а также ванной или душевой кабины.

Наружная сеть – это все трубы, которые отводят стоки от дома и накопительного или же очистного сооружения. Безусловно, устройство правильной канализации – это верное выполнение огромного количества самых различных нюансов.

После того, как проект будет подготовлен, можно переходить к расчету размера труб, количеству необходимого материала, который может понадобиться для работы, а также выбору канализационного коллектора.

Как только на руках будет схема, каким образом будет расположена каждая точка из системы, разрешается закупать материал, который в дальнейшем понадобится и переходить к установке.

В первую очередь если вы не знаете как сделать канализацию, то должен быть установлен основной стояк. Для обязательного отведения всех газов небольшая часть сверху чуть заметна над имеющимся уровнем у крыши, или же второй вариант – выводится в завершение работ наверх.

Виды труб

Из материала ПВХ. Главное преимущество такого типа труб заключается в том, что материал абсолютно не подвержен в принципе ни зарастанию, ни нежелательной коррозии.

Внутренняя у них поверхность достаточно гладкая, что позволяет беспрепятственному проходу стоков. Установка выполняется чаще всего раструбным методом. Цена таких труб позволяет приобрести их каждому.

Трубы из чугуна – это долговечный и всегда надежный вариант, однако в силу своего достаточно большого веса, их установка достаточно трудная. Также и цена на такие трубы намного выше, нежели на обыкновенные пластиковые, к которым собственно уже все почти привыкли.

Можете посмотреть фото канализации на даче, и вы увидите, что в принципе внешнего отличия практически никакого нет между этими двумя вариантам. Тогда для чего переплачивать?

Керамические трубы выделяются на фоне остальных потрясающими характеристиками, но и стоимость их далеко не каждому по карману, так что выбирают их с каждым годом все реже.

После того, как установка главного стояка будет завершена, следующий этап – это прокладка горизонтальных трубопроводов. Во время установки очень важно избегать различных поворотов с углом в 90 градусов, поскольку это лишь мешает движению стоков.

Если вас интересует канализация из бетонных колец, то имейте в виду, что это мало того, что достаточно дорогой вариант, но ко всему еще и крайне сложный в непосредственной установке.

Достаточно будет того, чтобы у всех приборов сантехники в своем комплекте были сифоны с дополнительным водным затвором. Это будет выступать препятствием к прониканию различных нежелательных запахов в комнату.

Обратите внимание!

Важное условие при подключении патрубка от унитаза — труба в диаметре не должна быть меньше 10 см.

У септика из ЖБИ колец есть достаточно много различных достоинств. Например, такой вариант является одним из самых доступных, но при этом совершенно неприхотливым во время использования.

Однако говоря о минусах, нельзя не отметить, обязательную очистку камеры от твердых отходов, используя ассенизаторскую технику.

Фото канализации своими руками

Обратите внимание!
