Развитие технологий позволяет использовать самовосстанавливающиеся источники энергии – ветра, воды земли. За последнее десятилетие производство установок, которые используют геотермальную энергию, возросло в несколько раз.

Например, в Швеции более 70% новостроек применяют систему отопления, которая использует энергию земли. Еще одним плюсом такой системы является то, что в летний период года она выполняет функцию пассивного кондиционера.

Принцип работы геотермальной системы отопления

Сердцем геотермальной системы отопления является тепловой насос. Используя цикл Карно, он превращает низкотемпературный теплоноситель геотермального контура в нагретый до 50°С теплоноситель системы отопления. При этом КПД при такой работе составляет 350-450%. Моторесурс теплового насоса до капитального ремонта составляет 100 тыс. моточасов.

Температура в 50°С является оптимальной для максимального КПД теплового насоса. Поэтому для обогрева дома целесообразно использовать теплый пол или воздушное отопление, поскольку системы радиаторного отопления плохо подходят для эксплуатации в геотермальных системах отопления.

В конечном счете, у нас выходит: на 1 использованный кВт электрической энергии мы получаем около 3,5 кВт тепла, что в связи с удорожанием теплоносителей, является существенным для экономии собственного бюджета.

Функциональные особенности системы

Геотермальная система частного дома состоит из трех контуров:

• Грунтовой коллектор – система специальных труб, с установленным рецеркуляционным насосом. Температура теплоносителя внешнего контура колеблется в пределах 3-7°С. Дельты в 4°С достаточно для системы отопления. Теплоносителем, в основном, выступает этиленгликоль или смесь этиленгликоля и воды.
• Контур теплового насоса «забирает» тепло от грунтового коллектора и передает системе отопления дома. В зависимости от площади дома и нужной тепловой мощности, он может вырабатывать до 3500 кВт тепла. Теплоносителем для насосов разных производителей служат: Thermia и Mammoth – этилен- или пропиленгликоль, для Heliotherm – газ Пурона,.
• Контур системы отопления, в котором нагретый до 45-50°С теплоноситель поступает в систему отопления.

Конструкции геотермальных систем отопления

При монтаже геотермальной системы, различия в основном касаются только внешнего грунтового коллектора. Существует четыре основные схемы размещения контура:

• Горизонтальная – грунтовой коллектор размещают ниже глубины промерзания грунта (от одного до полутора метров – для разных регионов страны). В качестве труб внешнего коллектора используется: металлопластик, медь в оболочке ПВХ. Теплоотдача земли составляет 10-25 Вт/м 2 и до 50 Вт/м 2 , для почвы с высоким уровнем грунтовых вод. Для получения 7-9 кВт тепловой энергии, площадь коллектора будет составлять 300-500 м 2 , в зависимости от условий монтажа. При подобной укладке коллектора не допускается рытье траншей возле деревьев ближе, чем на 1,5 м. Осуществлять благоустройство территории и ландшафтные работы необходимо по завершению монтажа системы.

• Вертикальное размещение – для монтажа бурят несколько скважин, в разные стороны и под разными углами. В скважины закладывают геотермальные зонды. В этом случае теплоотдача составляет около 50 Вт/мп. Таким образом, для получения тех же 7-9 кВт тепловой энергии, необходимо 150-200 метров скважин. При этом ландшафтный дизайн участка не пострадает, нужно совсем немного места для установки кессона и размещения в нем сборного коллектора.

• Водоразмещенный контур – внешний теплообменник монтируют в близлежащем водоеме на глубине 2-3 метра. Одним из основных требований к такому расположению теплообменника является близость дома к водоему до 100 м, а площадь поверхности водоема должна составлять не менее 200 м 2 .

• Воздушный теплообменник – внешний контур берет тепло из воздуха. Их эффективно устанавливать в южных регионах страны. Главным преимуществом такой схемы является отсутствие каких либо земляных работ, а недостатком такого размещения оборудования – падение КПД установки до 100% при температуре воздуха -15°С. И полностью не возможности работать при температуре -20°С.

Преимущества геотермальной системы отопления

Давайте рассмотрим главные преимущества такой системы отопления:

• высокий КПД – 350-400%;
• стабильные тепловые характеристики теплового насоса;
• небольшой объем установки;
• строк службы геозондов составляет до 100 лет, теплового насоса – до 30 лет;
• возможность обеспечить кондиционирование;
• независимость от энергоносителей;
• максимальная автономность.

Перспективы развития геотермальных систем

Отопительные системы геотермального типа имеют низкую популярность через свою стоимость. Так, для дома, примерно в 200 м 2 , геотермальная система отопления «под ключ» стоит около одного миллиона рублей, львиную долю – 30%, тепловой насос.

В странах Балтии и западной Европы, когда владелец дома устанавливает систему на самовосстанавливающихся источниках тепла, в таком случае государство компенсирует часть расходов по установке этой системы. В тоже время окупаемость геотермальной системы отопления – до 5 лет. Поскольку система полностью автоматизированная и не требует вмешательства человека, уровень комфорта гораздо выше, чем при отоплении другими видами топлива. Выбор за вами.

Сжигание природных запасов углеводородов – нефти и газа – достигло таких масштабов, что призрак экологической и энергетической катастрофы стал принимать вполне реальные очертания.

Осознав, наконец-то, серьезность ситуации, человечество все активнее осваивает возобновляемые (или альтернативные) источники энергии.

Никола Тесла утверждал, что наш мир наполнен бесплатной энергией, надо только научиться ее добывать. Ученые всего мира прилагают немало сил для того, чтобы воплотить этот тезис в жизнь.

Их труды не пропали даром: к традиционным ветрогенераторам и солнечным батареям добавился еще один источник бесплатной энергии – геотермальное отопление. Его суть понятна из названия: для отопления используется тепло Земли.

Миф первый: необходимы горячие источники.

Действительно, при упоминании термина «тепло Земли» воображение среднестатистического гражданина сразу рисует свистящие гейзеры и озера кипящей воды на фоне просыпающегося вулкана.

Согласимся: горячие источники также могут применяться в геотермальном отоплении, но это редкость, поскольку расположены они только в некоторых регионах.

В остальных случаях под термином «тепло Земли» подразумевают температуру в 5-7 градусов, которая стабильно поддерживается в грунте или воде ниже глубины промерзания.

Да, да, вот эту-то холодину дерзкие ученые называют «теплом» и даже умудряются нагреть от нее воду в системе отопления.

Миф второй: геотермальное отопление – нечто вроде вечного двигателя, а потому существовать не может.

Поводом к возникновению данного заблуждения послужила удивительная эффективность систем геотермального отопления: при затратах энергии в 1 кВт удается получить от 3 до 5 кВт.

И это, как уже было сказано, при полном отсутствии видимых источников тепла: бурлящих гейзеров, огнедышащих вулканов или хотя бы печки с горящими дровами или углем.

Но, как известно энергия не может взяться ниоткуда и исчезнуть в никуда. К сожалению, существование вечного двигателя действительно невозможно.

Но система геотермального отопления не имеет с ним ничего общего. А причины ее эффективности кроются в умелом применении всем известных законов физики.

Устройство и принцип действия

Система геотермального отопления состоит из трех контуров и теплового насоса, который поддерживает циркуляцию среды в контурах и теплообмен между ними. По размерам тепловой насос похож на современную стиральную машинку. Рассмотрим каждый из контуров подробнее.

Внешний контур

Посредством внешнего контура вся система воспринимает тепловую энергию грунта или водоема, в котором данный контур размещается.

Обязательное условие – контур должен находиться ниже глубины промерзания, характерной для данного региона.

Внутри контура циркулирует теплоноситель – рассол или другая незамерзающая жидкость. Накопленная тепловая энергия через теплообменник, установленный в тепловом насосе, передается фреону, содержащемуся во втором контуре.

Контур фреона

Этот контур полностью размещен в корпусе теплового насоса и наполнен фреоном. Характерной особенностью фреона является низкая температура кипения, в процессе которого фреон испаряется, превращаясь в газ.

Внутренний контур

Это, собственно, контур отопления, состоящий из труб и отопительных радиаторов. В более сложном варианте внутренний контур может подразделяться на контуры отопления, горячего водоснабжения, подогрева крыльца (антиобледенитель) и т.п.

Традиционно внутренний контур заполняется водой, но могут применяться и другие виды теплоносителей.

Как это работает

Принцип действия системы геотермального отопления выглядит следующим образом:

1. Находящемуся во внешнем контуре рассолу сообщается тепловая энергия грунта или воды, отчего его температура увеличивается примерно на 5 градусов и становится равной, к примеру, +3 градуса.
2. Внутри теплового насоса рассол прокачивается через теплообменник, в котором часть его тепловой энергии передается фреону. Остывший после этого рассол снова поступает во внешний контур.
3. Получив некоторое тепло от рассола, фреон, находящийся во втором контуре, испаряется. Получившийся таким образом газ поступает в компрессор, где происходит его сжатие. В результате температура фреона поднимается до 100 градусов. Горячий газ подается в теплообменник, в котором отдает часть своей тепловой энергии теплоносителю третьего – внутреннего – контура.
4. Подогретый до температуры в 50-70 градусов теплоноситель внутреннего контура подается в радиаторы отопления, благодаря чему в доме поддерживается комфортная температура. Фреон, температура которого в результате теплообмена понижается до 70 градусов, поступает в расширительный экран, где его давление и температура падают до первоначальных значений.
5. Весь цикл повторяется снова.

Среди других нераспространенных систем отопления заслуживает внимание .

Преимущества и недостатки

Положительная сторона

Данная система обладает широким перечнем достоинств:

• КПД системы составляет от 300% до 500%.
• Энергия, используемая для отопления, является неисчерпаемой и возобновляемой.
• Отсутствует опасность возгорания.
• Отпадает необходимость в доставке и складировании топливных материалов.
• Абсолютная экологическая безопасность: работа системы геотермального отопления не сопровождается выбросами вредных веществ или образованием отходов.
• Полностью автономный режим работы.
• Минимальные затраты на эксплуатацию.

Отрицательная сторона

Главным недостатком системы геотермального отопления загородного дома является ее стоимость. Так, цена теплового насоса может варьироваться от 3 до 10 тыс. евро.

Стоимость монтажных работ в среднем составляет половину стоимости насоса, но при неудачном стечении обстоятельств может и превысить ее.

Схемы построения системы отопления

Несмотря на всю простоту системы, устройство геотермального отопления для загородного дома – довольно дорогостоящий и трудоемкий процесс.

Связано это не столько с дороговизной теплового насоса, сколько с масштабами внешнего контура: в среднем его площадь должна превышать отапливаемую площадь в 2,5 раза. Располагают внешний контур одним из трех способов:

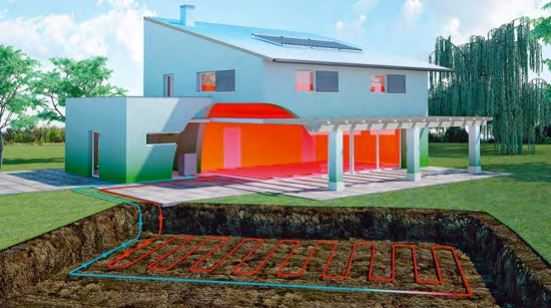

Горизонтально в грунте

Трубы контура располагают под поверхностью земли ниже глубины промерзания.

При отоплении дома площадью в 200 кв. м для горизонтального размещения внешнего контура понадобится участок земли площадью 500 кв. м.

Недостатки такого способа очевидны: придется изрыть солидный участок земли, полностью уничтожив расположенный на нем ландшафт.

Если на участке растут деревья, задача усложняется: трубы контура в плане должны находиться не ближе 1,5 м от дерева.

Все работы по горизонтальному размещению внешнего контура в грунте можно выполнить самостоятельно, и это главное преимущества данного способа. Процесс относительно прост, хотя и трудоемок: рытье траншей, сваривание и укладка труб.

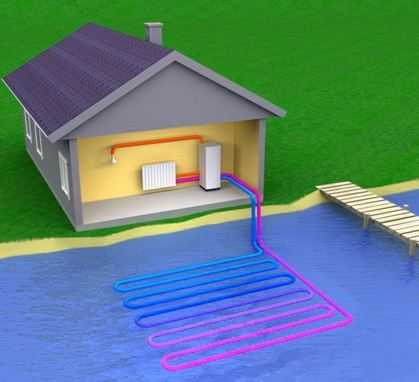

Горизонтальная укладка на дне водоема

Если поблизости от вашего дома имеется водоем, можно обойтись без земляных работ, сохранив существующее благоустройство участка возле дома. Требования к водоему таковы: он должен располагаться не далее, чем на 100 м от дома, и иметь площадь не меньше, чем 200 кв. м.

Если вы не являетесь его владельцем, то, скорее всего, понадобится разрешение местных властей на размещение в водоеме внешнего контура вашей геотермальной системы.

Оптимальная глубина, на которой следует располагать трубы, составляет 2,2-2,5 м.

Разместить внешний контур в водоеме также можно самостоятельно, такая работа не требует особого опыта или высокой квалификации. Если есть возможность на время монтажа спустить из водоема воду, задача потребует еще меньше усилий.

Вертикальное размещение в грунте

В этом случае для размещения внешнего контура строится скважина. И само строительство, и монтаж в скважине труб контура потребует привлечения специалистов и бурильного оборудования. Зато все существующие насаждения и элементы благоустройства остаются нетронутыми.

Вдобавок, размещение контура в скважине делает отопительную систему более эффективной, ведь грунт на больших глубинах (глубина скважины составляет от 50 до 200 м) круглогодично сохраняет постоянную температуру в 10-12 градусов.

Дополнительное преимущество – длительный срок службы скважины, который может составлять 100 лет.

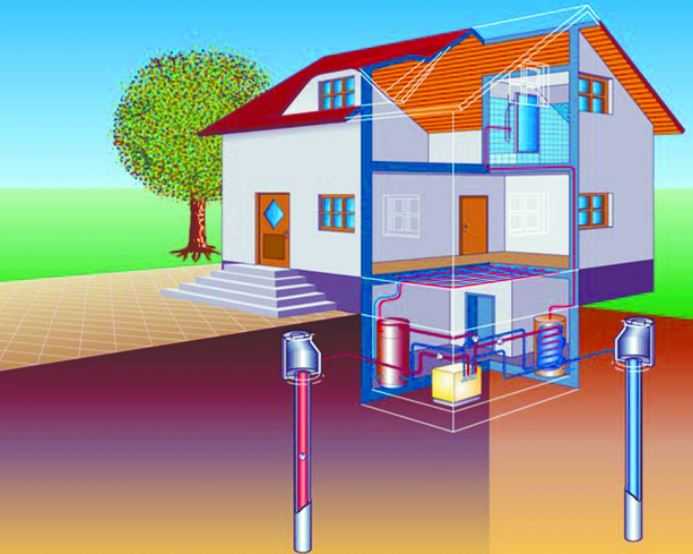

Существует еще одна разновидность геотермальной системы отопления загородного дома, которая называется открытой. Внешний контур в ней отсутствует, а роль теплоносителя играет вода, которая закачивается в тепловой насос из артезианской скважины.

Для сброса воды на ту же глубину строится вторая скважина. Часть артезианской воды может использоваться для водоснабжения дома, поэтому данная разновидность геотермального отопления более распространена в тех регионах, где отсутствует централизованная подача воды.

Иногда одного геотермального отопления может не хватить, и приходиться подогревать теплоноситель.

Для таких случаев подойдет, например, или . Выбирайте исходя из доступности топлива.

В моду входят альтернативные способы обогрева жилья. Для таких систем нет необходимости в близком расположении дома от газовых магистралей. При этом в конструкциях не предусмотрено никакого сжигания топлива. Одним из эффективных вариантов является термальное отопление дома. Развивающиеся технологии способствуют тому, что на отечественном рынке появляются разнообразные модели этого вида обогрева помещений.

Применение энергии земли

Необходимо учитывать, что грунт даже при сильном морозе не промерзает слишком глубоко в большинстве регионов страны. Данной свойство эксплуатируется даже строителями, которые занимаются прокладкой трубопроводов ниже среднего уровня промерзания почвы. Термальное значение имеет показатель на уровне +5-+7 0 С. Это позволяет использовать энергию земли для отопления дома.

Полученное тепло благодаря современной установке удается аккумулировать. Принцип работы геотермального отопления дома, по отзывам владельцев, схож с принципом работы холодильника. Алгоритм рабочего цикла заключается в следующем:

• нужно получить тепло, чтобы сохранить его и перенаправить в энергетический аккумулятор;
• осуществляется нагрев антифриза в одном из контуров системы, а он передает энергию воде, циркулирующей во втором контуре отопления и ГВС;
• охлажденный антифриз перенаправляется в район теплообменника, чтобы снова набраться теплом.

Такой подход позволяет воспользоваться для отопления дома теплом земли. В работе систем используются геотермальные насосы. Извлеченного тепла может хватить как для работы установки в виде основного источника тепла в помещении, так и для эксплуатации ее в качестве дублирующей или вспомогательной схемы.

ВИДЕО: Чудо техники - тепло из-под земли

Принцип работы

Отопление из земли уже давно не является фантастической или единичной разработкой. Во многих европейских странах это направление относится к приоритетным. В нашей стране оно также завоевывает своих поклонников.

Давно было замечено, что во время испарения некоторые вещества охлаждают покидаемую поверхность. Данное свойство впервые стало применяться в бытовых и промышленных рефрижераторах для охлаждения. Позже возникла идея использовать обратный эффект этого явления, получая теплый воздух. Ее внедрили в кондиционеры, работающие на обогрев. Однако, они не способны функционировать при температуре ниже -50С. Геотермальные аппараты лишены такого недостатка.

Схема работы оборудования

Базовым звеном в системе является тепловой насос, используемый в двух контурах:

• первый контур - классическая система отопления с водяным теплоносителем, состоящая из магистральных труб, радиаторов и запорной арматуры;
• второй контур - крупный по габаритам теплообменник, расположенный в толще грунта либо под крупным открытым водоемом.

Внутри второго контура применяют как специальный антифриз, так и подготовленную воду. Он обогревается за счет энергии внутреннего тепла земли и переходит в тепловой насос. От него тепло передается во внутренний контур и поступает в радиаторы.

Важной деталью является тепловой насос. Его габариты не превышают размер стиральной машинки. Потребляя 1 кВт, аппарат выдает 4-5 кВт мощности на обогрев. Для сравнения кондиционеры работают примерно в режиме потребления/отдачи 1 к 1.

На сегодня цена тепла земли для отопления дома остается еще пока высокой, но происходит постоянное ее снижение.

Основные затраты в процессе монтажа уходят на дорогостоящее иностранное оборудование и проведение работ с грунтом. Существуют также разработки для того, чтобы самостоятельно сконструировать геотермальные насосы, создающие тепло в доме.

Преимущества системы

Геотермальное отопление обладает массой позитивных качеств, которые выгодно выделяют его среди других систем, например, газовых или электрических. К преимуществами относятся:

• установка абсолютно безопасно в плане возгорания, так как в ней отсутствует пламя;
• для монтажа не нужно пробивать дымоходы;
• отсутствуют вредные выбросы, шумы или неприятные запахи;
• компактное оборудование не занимает много места;
• к нему не нужно доставлять и хранить никакого топлива;
• используется неисчерпаемая энергия земли;
• аппаратура может работать зимой на нагрев, а летом на охлаждение;
• высокая производительность при автономной работе;
• хотя монтажные затраты дорогие, но эксплуатационные расходы в разы меньше, чем у традиционных источников обогрева.

Разновидности компоновки

Существует несколько вариантов монтажа геотермальных систем. Они являются близкими по эффективности и применяются в зависимости от возможностей близлежащего ландшафта и температурных условий региона.

Вертикальные установки

Основное отличие заключается в монтаже теплообменника. Наиболее компактным является вертикальное его расположение. Данный вариант не требует значительных земельных площадей. Однако, необходимо использовать буровую установку, так как понадобятся глубинные скважины.

Примерная глубина скважин для геотермальных систем составляет 50-200 м для эффективного функционирования.

Этот вид является наиболее дорогостоящим в монтаже, но его предполагаемый период эксплуатации составляет по заверениям производителей до 100 лет, что пока является наибольшим сроком среди подобных систем. Главным преимуществом вертикального монтажа является максимальная сохранность прилегающего ландшафта.

Горизонтальный монтаж

Для регионов, у которых уровень промерзания грунта относительно неглубокий, выгодно располагать теплообменник в горизонтальной плоскости. Трубы в такой ситуации располагаются в вырытой траншее. Она занимает достаточно большую площадь, что часто преподносится в качестве недостатка этой компоновки. Однако, в этой ситуации не требуется проводить дорогостоящее бурение.

Коллектор в виде трубок распределяется петлями по выделенной территории. Необходимо отстраняться на 1,5-2 м от корней деревьев, чтобы они не повредили конструкцию. Примерная площадь для отопления дома в 250 м2 составит около 600 м2. Не все располагают такими ресурсами для размещения геотермального коллектора.

Подводное размещение

Монтаж коллектора под толщей воды является одним из наиболее эффективных способов обогрева жилья. Желательно, чтобы водоем располагался не дальше 100 м от домостроения. Спирали коллектора монтируются под глубину не менее 2,5-3 м, что позволит находиться им ниже точки промерзания. Зеркало водоема должно быть не менее 200 м 2 по площади.

При водяном размещении коллектора существенно снижается необходимость в водяных работах, при этом нет потерь в эффективности установки.

Внутри дома такое отопление будет напоминать классическую водяную систему с радиаторами. Однако, подогрев теплоносителя будет осуществляться без применения топлива.

Конечно, такая система пока еще очень дорогая - в 2-3 раза дороже газового отопления. Но если просчитать экономию на топливе, безотказность и безопасность оборудования, длительность эксплуатации - обычно дома строят не на 10 и даже не на 20 лет, а на гораздо больший срок, становится понятно, что за такими система будущее. Можно попробовать прямо сейчас заняться установкой, а можно подождать еще несколько лет, когда на рынке появятся отечественные разработки.

ВИДЕО: Экономичное отопление дома, виды тепловых насосов, схема подключения

В последние десятилетия активная жизнедеятельность людей, удовлетворяющих свои потребности, начала очень негативно воздействовать на природу, окружающую среду. И теплоэлектростанции сыграли не последнюю роль в этом процессе. В то же время, общество стало понимать, что ресурсы природы являются небезграничными, именно поэтому в последние годы начали внедрять аналоги источников теплоснабжения. Одним из таких альтернативных способов отопить дом является геотермальное отопление. Система – проста и эффективна, а сделать ее можно собственноручно.

Заметим, что геотермальное отопление в США и европейских странах стало основным источником тепла, однако в России на сегодняшний день оно рассматривается только в качестве альтернативы газовому, электрическому, твердотопливному и другим видам отопления. Очень скоро геотермальное отопление станет основным, ведь отзывы говорят о том, что это рентабельный способ отопить свой дом без вреда для экологии и с выгодой для себя.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, - становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

Тепловую энергию, которая получается в процессе отопления, использует геотермальная система, основанная на специальном тепловом насосе.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Особенности системы

Конечно, не так-то и просто сделать геотермальное отопление своими руками, однако это вполне возможно. И для начала делается шахта. Параметры шахты рассчитываются для каждого случая отдельно. Ее габариты будут зависеть от климата в вашей местности, типа грунта, особенностей строения коры земли региона, домашней площади, где будет ставиться такая система. Как правило, глубина шахты составляет от 25 до 100 м.

Далее монтаж геотермального отопления подразумевает такой шаг, как опускание в земную шахту труб, поглощающих тепло. Функции этих труб заключаются в следующем: они будут подавать тепло в насос, который будет повышать температуру жидкости и выводить ее в отопление. Заметим, что если вы решили сделать геотермальные системы отопления своими руками, то вам потребуется помощник, ведь трубы бывают очень тяжелыми.

Заметим, что в летний период отопление от земли, работает в качестве кондиционера. Для этого нужно активировать обратный механизм. В процессе работы теплообменник будет брать охлаждающую энергию.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Преимущества геотермальной системы отопления

Геотермальные системы отопления обладают несколькими преимуществами:

• Выделение тепловой энергии в несколько раз больше, нежели расход на электричество, которое требует насос.
• Экологическая безопасность больше, чем у других отопительных систем, так как геотермальные отопительные системы не производят никаких вредных выбросов.
• Для того чтобы геотермальная система функционировала, не требуется топлива или дополнительных химических средств. Поэтому она безопасна для владельцев и для окружения.
• В функционировании такого отопления нет риска взрыва или возгорания.
• При условии правильного монтажа отопительной системы она прослужит без техподдержки как минимум – 30 лет.

Устанавливаем геотермальное отопление самостоятельно

Сразу отметим такую особенность: тем, кто решится оборудовать отопление теплом земли, понадобится единожды вложить в это огромную сумму. Конечно, со временем эта стоимость окупится, так как жилье мы строим для себя не на год или два. Кроме того, каждый год стоимость на газ и электроэнергию повышается, а с геотермальной системой вы не узнаете, что такое эти ценовые скачки.

Заметим, что внутри помещения, которое вы хотите отопить, ставятся отопительные элементы, ничем не отличающиеся от водяного отопления. Ваше жилье будут обогревать радиаторы, а тепло в них будет идти по трубам.

Однако в данной системе основная ее часть будет скрыта под землей. Отопление энергией земли – это наличие скважины и теплообменника. В жилище потребуется только поставить прибор, который будет генерировать тепло – обычно он не занимает много места.

На таком устройстве пользователь сможет производить регулирование температуры и подачу тепловой энергии. Установка самой системы отопления в жилье делается, как обычно, - с разветвлением трубопровода и радиаторов. Если у вас частный дом, или же само здание небольшое, то в таком случае генератор системы выводится в отдельное помещение или в подвал.

Распространение геотермальной системы отопления

Отопление с помощью тепла земли стало распространяться еще в конце 80-х годов в городах США, которые особенно тяжело переживали кризис. Сначала такую систему применяли состоятельные люди, которые таким вот образом экономили на отоплении дома, однако скоро система стала дешеветь, и более бедные американцы заинтересовались ею. И вскоре использование тепла земли для отопления стало прерогативой большинства американцев, которые владели частными домами. В европейских странах 20 лет назад статистические данные отмечали, что геотермальные системы отопления использовали примерно 12 миллионов граждан. И в течение всего этого времени до сегодняшних дней эта цифра только возросла.

Тенденции распространения геотермального отопления являются понятными. Ведь отопление за счет энергии земли – это удобно, экономично и безопасно.

Газовая система отопления хоть и является самой популярной, но по этой же причине каждый год запасы природного газа уменьшаются, стоимость на него растет и растет. А применение для обогрева дома твердого топлива – это трудозатратно. Кроме этого, вследствие сжигания дров и угля выделяется вредный углекислый газ, образовывается сажа и смолы. Поэтому геотермальное отопление становится все более распространенным и в России.

Принцип действия, монтаж, плюсы и минусы геотермального отопления для дома

Перед любым владельцем частного дома всегда встаёт проблема обеспечения дома теплом. На сегодняшний день есть много различных вариантов обеспечения отопления в частном доме. Один из способов ─ это геотермальное отопление. Многие люди, когда слышат это название, думают, что такие системы строят только в местах горячих водных источников и гейзеров. Но это далеко не так. Современные геотермальные тепловые установки успешно работают даже в средней полосе России, где невысокая среднегодовая температура. В этой статье мы поговорим о принципе работы геотермальных установок для отопления дома, их преимуществах и недостатках, а также особенностях использования.

Принцип работы установки геотермального отопления похож на холодильную установку или систему кондиционирования. В таких установках тепловая энергия отбирается из грунта посредством специального . Принцип работы заключается в следующем. В доме или подсобном помещении устанавливается сам тепловой насос, а в землю опускается теплообменник, через который циркулирует теплоноситель. Подобные системы геотермального отопления могут использоваться не только в частном доме, но и в производственных помещениях.

Стоит отметить, что в такой геотермальной системе отопления на 1 кВт затраченной электроэнергии получается 4─6 кВт тепловой энергии. Если сравнивать с системами кондиционирования, то в них преобразование происходит примерно один к одному. Если система геотермального отопления реализована по всем правилам, то она окупится довольно быстро.

Температура грунта, где находится теплообменник, обычно составляет 5─7 градусов. Благодаря свойству газов изменять свою температуру при сжатии и расширении такая низкая температура грунта превращается в нагретый теплоноситель, которого вполне хватает для отопления дома. После отдачи тепла в системе отопления, теплоноситель возвращается к первоначальному давлению и остывает ниже температуры грунта. Затем он снова отправляется в теплообменник, где нагревается от грунта. Вышеописанный процесс называют циклом Карно. На этом явлении и основан принцип работы геотермального отопления дома.

Способы реализации геотермального отопления

Существует несколько вариантов реализации геотермального отопления дома. Основные отличия этих вариантов заключаются в расположении внешнего теплообменного контура. При этом внутренний контур во всех случаях используется одинаковый. Два основных способа реализации:

• С вертикальным теплообменником;
• С горизонтальным теплообменником.

Кроме того, существует вариант, когда теплообменник помещается в близлежащий водоём. Рассмотрим эти способы подробнее.

Вертикальный теплообменник

На глубине примерно 100 метров от поверхности Земли грунт имеет температуру около 10 градусов круглый год. Для использования этой тепловой энергии, проводится бурение скважин. Чтобы меньше навредить окружающему ландшафту, специалисты часто бурят скважины под разными углами из одной точки. В этих скважинах монтируется внешний контур геотермальной системы. Так обеспечивается эффективный отбор тепла из грунта. Этот способ довольно аккуратный и не сильно портит территорию рядом с домом. Но без специального оборудования его выполнить не получится, поскольку требуется бурение глубоких вертикальных скважин.

Такой способ реализации геотермального отопления будет востребован, когда дом построен, и территория вокруг него обустроена. Глубина скважин в разных случаях может быть от 70 до 200 метров. Конечная глубина зависит от параметров геотермальной установки и геологической ситуации в конкретном регионе. Специалисты называют срок эксплуатации таких установок в районе 100 лет, но в реальности замена отдельных узлов потребуется через 20─30 лет.

Если создаётся вертикальный теплообменник, который будет извлекать тепловую энергию в подземных вод, то делается две скважины. Первая скважина называется дебетовой. В ней с помощью насоса осуществляется забор воды. Это вода отдаёт тепло во внутреннем контуре, а затем сливается во вторую скважину, которая называется приёмной. Среди недостатков подобных систем с двумя скважинами стоит назвать недостаточную эффективность. Здесь большое количество электроэнергии уходит на обеспечение работы циркуляционного насоса. Однако такие геотермальные системы вполне подходят для работы тёплых полов в доме.

Горизонтальный теплообменник

Как можно понять из названия, теплообменник в таких геотермальных установках для отопления дома укладывается горизонтально. Перед тем как это делать, нужно точно знать глубину промерзания земли в вашем регионе. Трубки теплообменника укладываются в траншеи, которые находятся ниже уровня промерзания земли. В этом случае требуется большое пространство для укладки теплообменника.

Так, для отопления дома площадью 250 квадратных метров потребуется уложить теплообменник на площади 600 «квадратов». А это целый дачный участок площадью 6 соток. Занимаемая площадь является главным минусом этого варианта. Если перед домом у вас довольно много места в виде лужайки с травой, то такой вариант подойдёт. А если там растут деревья, стоят теплицы и тому подобное, то этот вариант геотермального отопления для вас не подходит.

В случае установки геотермального отопления с горизонтальным теплообменником проводится большой объем земляных работ. Запомните, что трубки теплообменника не должны располагаться к деревьям ближе, чем на полтора метра. Обычно этот вариант геотермальной установки используется в момент строительства. То есть, пока идёт строительство дома и на участке ещё ничего не благоустроено. Лучше всего, если расчёты по строительству дома, организации отопления и благоустройству участка будут проводиться одновременно.

Горизонтальный теплообменник в близлежащем водоёме

Это довольно редкий случай. Требуется, чтобы дом находился не более чем в 100 метрах от водоёма. Это может быть естественный или искусственный водоём, но он не должен промерзать до дна в зимнее время. Именно на дне будет уложен горизонтальный контур теплообменника. Площадь водоёма должна быть как минимум 200 «квадратов». Считается, что этот способ организации внешнего теплообменника наименее затратный. Но такое расположение домов встречается нечасто. А если ли это водоём общественный, то укладка в него теплообменника может обернуться проблемами с законом.

Явным плюсом такого варианта геотермального отопления является отсутствие земляных работ. Но не стоит думать, что подводное расположение теплообменника организовать очень просто. Вполне возможно, что потребуется разрешение контролирующих органов на проведение подобных работ. Однако этот вариант всё равно остаётся самым экономным из вышеперечисленных.

Особенности

Стоит сказать о нескольких особенностях геотермальных систем отопления дома.

Отличие, например, от газового или электрического котла заключается в том, что здесь не требуется нагрев теплоносителя до высоких температур. Работа в низкотемпературном режиме обеспечивает меньшие энергетические затраты. Как известно, в системе отопления для компенсации низкой температуры теплоносителя используется увеличение поверхности радиатора. Чтобы этого не делать, рекомендуется использовать тёплые полы. Подобный вид отопления дома будет в этом случае более рациональным, поскольку тепло будет поступать сразу в зону обитания, а не в пространство под потолок помещения.

Кроме того, в актив тёплых полов стоит записать минимум потерь тепла. Величина тепловых потерь в основном зависит от дельты температур. В случае с низким температурным режимом геотермального отопления эти потери минимальны. Вторым существенным преимуществом тёплого пола является то, что происходит непосредственный нагрев самих конструкций дома (в этом случае пола). В случае с радиаторами нагретый воздух лишь немного охватывает остекление окон и часть близлежащей стены.

Преимущества и недостатки

• Практически неисчерпаемый и стабильный источник энергии;
• Производители подобных систем называют такое отопление бесплатным для владельца. Но это не так, поскольку нельзя забывать о затратах на электричество. Тем не менее, это обходится дешевле традиционных систем отопления;
• Геотермальное отопление можно использовать практически в любом регионе, за исключением северных;
• Геотермальные отопительные установки не имеют вредных выбросов;
• Занимают немного места в доме (размером примерно с холодильник);
• Возможна настройка работы установок как на нагрев, так и на охлаждение;
• Если есть необходимость, то геотермальную установку можно интегрировать в систему отопления дома с газовым или электрическим котлом.

Минусы

• Длительный срок окупаемости;
• Большая сумма первоначальных вложений при покупке и монтаже системы геотермального отопления.

Расходы

Расходы на приобретение оборудования и его установку зависят в основном от мощности и фирмы-производителя. Что касается компании-производителя, то многие здесь руководствуются своими соображениями, а также рекомендациями знакомых. А вот мощность геотермальных установок выбирается в зависимости от площади отапливаемого помещения. В зависимости от мощности геотермальных установок для отопления дома можно обозначить следующий интервал цен:

• 4─5 кВт – от 3 до 7 тысяч $;
• 5─10 кВт – от 4 до 8 $;
• 10─15 кВт – от 5 до 10 $.

К указанным суммам следует добавить затраты на монтаж оборудования, которые составляют примерно 30 процентов от стоимости самой геотермальной установки. В результате получится совершенно неподъемная сумма для большинства населения в нашей стране. К тому же, срок окупаемости будет довольно большой. Утешаться придётся лишь тем, что теперь в расходах на отопление у вас небольшая сумма за электричество.

Для повышения эффективности геотермальных систем отопления их часто используют в качестве вспомогательных вместе с газовыми и электрическими котлами. А также существуют варианты, когда их строят в комплексе с несколькими теплообменниками. Специалисты говорят, что геотермальное отопление дома выгодно тогда, когда площадь отапливаемого помещения начинается от 150 квадратных метров. Тогда все затраты на покупку и монтаж оборудования окупятся через 8─10 лет.
