Самодельные ворота в гараж. Создание ворот гаражных с подъемным механизмом своими руками

08.03.2020

Самостоятельное изготовление гаражных ворот позволяет не только значительно сэкономить, по сравнению с вариантом приобретения и монтажа уже готовых, но также приносит моральное удовлетворение. Любому хозяину гораздо приятнее эксплуатировать что-либо, сделанное своими руками. При этом следует учитывать, что данный конструктивный элемент вовсе не является простым, а важность качественных, надежных и красивых гаражных ворот очевидна.

Виды конструкций

Перед тем, как приступить непосредственно к процессу изготовления, необходимо определиться с типом конструкции. В последние годы большое распространение получили подъемные ворота. Они бывают двух видов:

Подъемно-секционные; (на фото);
Подъемно-поворотные; (смотри фото).

Технология монтажа гаражных ворот

Мы предлагаем рассмотреть технологию создания подъемно-поворотных ворот, как наиболее простых и недорогих в изготовлении. Определившись с типом конструкции можно перейти непосредственно к рассмотрению инструкции по изготовлению и установке подъемных ворот своими руками.

Перед началом работ по монтажу, необходимо завершить отделку примыкающих к ним потолка и стен. Работы по бетонированию полов допускается выполнять после монтажа ворот.

Пошаговая инструкция:

Собрать каркас из брусков (один поперечный, два продольных).
Произвести крепление бруса между собой пластинами.
Каркас снизу должен заглубляться в пол на 2 сантиметра.
В проеме ворот закрепить коробку штырями.
Собрать полотно ворот из выбранных материалов.
Обшить полотно листовым металлом.
Из имеющегося уголка изготовить опору механизма.
Сделать отверстия (d=10 мм), предназначенные для крепления кронштейна с пружиной.
Сделать два отверстия (d=10 мм) в рейках, расположенных продольно.
Изготовить регулирующую пластину.
Соединить регулирующей пластиной пружину и кронштейн.
Из уголка изготовить шарнирный узел.
Сварить раму и шарнирный узел.
Из двух уголков изготовить рельсы, по которым будет двигаться полотно.
Сварить пластину с отверстиями и направляющую.
Произвести крепление швеллера болтом к брусу на потолке.

На первом этапе собирается каркас, затем сверлятся отверстия для кронштейнов крепления. После этого коробка устанавливается и выравнивается, отверстия между профилем и стеной заделываются монтажной пеной. Обязательно необходимо проверить уровнем правильность установки каркаса.

Следующий этап работ – крепление направляющих к потолку. Затем собирается полотно и вставляется в полозья. Устанавливаются пружины и рычаги, обеспечивающие подъем и движение полотна. Со всех сторон щита в обязательном порядке устанавливается профиль для окантовки, а снизу – ограничительная планка, уберегающая упор ворот от коррозии.

Необходимые материалы:

Бруски из дерева размером 120*80 (используются для коробки) и 100*100 миллиметров (применяются при изготовлении потолочных направляющих);
Штыри металлические;
Пружина. Минимальный диаметр – 3 сантиметра;
Уголок для рамы и направляющих полозьев 3,5*3,5*0,4 и 4*4*0,4 миллиметров соответственно;
Кронштейн из швеллера 8*4,3*0,5 сантиметра;
Прут (примерный диаметр 0,8 сантиметра) для изготовления регулятора напряжения.

Видео-инструкция:

Наиболее важные моменты, на которые следует обратить внимание:

Расположение направляющих должно быть строго горизонтально. Это необходимо для избегания застревания полотна при движении. Оптимальный вариант – установка шарнирных систем;
Необходимо правильно отрегулировать натяжение пружины механизма ворот, чтобы обеспечить устойчивость любого положения створки;
В целях безопасной эксплуатации ворот рекомендуется установить страховочные стопоры для фиксации полотна в том или ином положении.

Управление открытием и закрытием ворот подъемно-поворотного типа осуществляется либо вручную, либо с помощью электрического привода, который запускается кнопкой или дистанционным пультом. Последний вариант, очевидно, удобнее.

Особенности подъёмно-поворотной конструкции

Принцип работы данного вида ворот заключается в том, что дверное полотно, состоящее из цельной створки, при открытии поднимается под потолок. Передвижение створки обеспечивается действием шарнирно-рычажкового устройства.

Плюсы конструкции:

Относительно высокая прочность и устойчивость против взлома и возможного проникновения;
Бесшумность работы;
Возможность изготовления самостоятельно.

Самостоятельное изготовление

Конструктивно ворота состоят из трех основных элементов:
Коробка или каркас;
Подвижная створка;
Устройство, закрывающее и открывающее ворота.

Коробка является основанием конструкции, изготавливается балок, стальных или деревянных. В ней монтируются направляющие, по которым движется створка.

Сама подъемная створка изготавливается в виде цельного полотна из разных материалов: полотно из досок, обшитое металлом, сэндвич-панель и т.д. Часто применяется вариант с использованием щита из досок, который снаружи обшивается оцинкованным железом, а внутри оклеивается пенополистиролом или каким-либо другим теплоизоляционным материалом. Не менее популярным является конструкция из листов оцинкованной стали, покрытых с обеих сторон защитными составами, и утеплителем, находящимся между листов. В качестве утеплителя используется пенополистирол или прессованный пенопласт. Допускается устройство калитки в полотне либо установка антивандальных роль-ставен (Алютех) с передней стороны конструкции.

Ещё видео об особенностях изготовления своими руками:

Открывающий ворота механизм изготавливается по чертежам и схемам либо покупается в готовом исполнении. Второй вариант вполне допустим, так как на рынке существует большое предложение подобной продукции по вполне разумным ценам.

Ворота подъемно-секционного типа

Основной особенностью подъемно-секционных ворот является наличие полотна, составленного из некоторого количества примерно полуметровых панелей. В процессе открытия полотно передвигается к потолку, при закрытии – соответственно возвращается вниз в изначальное положение. Панели соединяются петлями на шарнирах, полотно передвигается по направляющим полозьям.

Панели обычно изготавливаются из различных материалов: применяются и сталь, и пластмасса, и дерево. Для эффективной теплоизоляции внутренне заполнение ворот осуществляется из пенополиуретана.

Плюсы конструкции:

Простота конструкции;
Безопасность эксплуатации;
Относительно неплохая прочность.

Минусы конструкции:

Низкая устойчивость к взлому;
Достаточно высокий уровень шума;
Сложность при самостоятельном изготовлении.

Изготовить самостоятельно такие ворота представляется малореальным, так как практически все конструктивные элементы для надежной работы требуют заводского уровня изготовления. В противном случае, придется жертвовать эксплуатационными характеристиками конструкции. Единственный возможный вариант экономии – самостоятельная сборка приобретенного готового комплекта.

Если требуется автоматизация открывания и закрывания дверей, стоит рассмотреть подъемные ворота для гаража. Такие системы обладают оригинальным конструктивным исполнением и делаются из высококачественных материалов. Конструкцию можно создать своими руками.

Подъемные ворота для гаража и их особенности

Подъемная система не занимает много места. Чтобы ее открыть – не нужно прикладывать большие усилия. Процесс открывания происходит так. Створка отъезжает вверх и складывается. Расположение створки определяется типом ворот. При желании в створке можно смонтировать дополнительные элементы – окна или калитку.

Подъемные ворота не распахиваются, как обычные полотна, а уходят в потолок и конструируются из следующих элементов:

прочный костяк;
цельная створка в окружении рамы;
устройство возвратной пружины;
приспособление перемещения створки.

Конструкции обладают следующими положительными качествами:

Компактность. Ворота не занимают много места.
Простота монтажных работ.
Автоматическое открывание.
Свободный подъем створки.
Бесшумность, которая гарантируется механизмом перемещения полотна.

Для подъемных полотен применяется специальная фурнитура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают уплотнительные детали, которые предназначены для плотного прилегания. Обязательно используют опоры и направляющие, на которых фиксируются конструкции. Также задействуют подъемные цепи и механизмы, приводящие в действие систему. Установка полотен требует соблюдения технологий и строительных норм.

Для подъемных ворот может использоваться облицовка разными материалами, например, вставками или жесткими панелями.

Устройство гаражных подъемных ворот

Гаражные системы могут иметь разные конструктивные особенности. К главным элементам относится рама из металла, приспособление перемещения и полотно, закрепленное шарнирами. Рама делается из стальных профилей. На этот элемент приходится основная нагрузка. Коробка крепится в проеме гаража и обеспечивает крепление подвески.

Полотно представляет собой каркасный элемент, сконструированный из металлических профилей. Каркас обшивается сэндвич панелями или листами из стали. Для защиты от коррозии используется оцинкованная сталь.

Для открытия ворот применяются следующие механизмы:

Шарнирно-рычажный характеризуется простым устройством и надежностью. Он позволяет поднять створку с поворотом. При установке необходимо обеспечить точность монтажа направляющих.
Механизм с противовесами приводов подходит для массивных полотен. Конструкции выполняются из прочной древесины или из листовой стали. Система оснащена стальным тросом, который фиксируется в углах металлоконструкции.

Разновидности

Подъемные ворота для гаража бывают секционными, роллетными, подъемно –поворотными.

Секционные

Системы состоят из секций, размещенных горизонтально и соединенных шарнирами. Элементы могут быть утепленными и неутепленными. По контуру секций выкладывается эластичный уплотнитель.

Секционные гаражные ворота обладают следующими плюсами:

Экономия полезной площади внутри и за пределами гаража.
Конструкция обладает превосходными звуко- и теплоизоляционными качествами.
Универсальные размеры. Систему можно подобрать под большие проемы.

Секционные конструкции можно устанавливать не только вертикально.

Секции могут быть холодными и теплыми. Первый вариант применяется для неотапливаемых помещений. Секционные полотна выполняются из сэндвич-конструкций. Две металлические стенки разделаются утепленной прослойкой. Для полотен применяется нержавеющая сталь.

Лицевые поверхности для защиты от коррозии покрывают модифицированным полиуретаном. В качестве утеплителя применяется . Поверхность внутри обрабатывается специальным защитным лаком.

Подъемно-поворотные

Такие системы выполняют одновременно подъем и поворот. В результате ворота оказываются в горизонтальном положении под потолком. Конструкция представляет собой цельное полотно, полностью закрывающее проем. Нижняя рама полотна упирается в порожек, высота которого 3 см. По бокам ставится внешняя рама, на которую заезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основа такой системы – рама. Она должны быть выполнена из прочных материалов. Конструкция передвигается с помощью роликов.

К преимуществам подъемно – поворотной системы относится:

Простота устройства.
Компактные габариты.
Не требуется очистка снега перед гаражом.
При необходимости предусмотрено легкое оснащение автоматикой.

Кроме того, стоят такие конструкции недорого, по сравнению с другими вариантами. Поворотно-подъемные системы также классифицируются на отдельные виды. Пользуются спросом шарнирные варианты. В этом случае для пружин компенсации требуется хорошая регулировка. Ворота на противовесах. Трос крепится к полотну, а противовес монтируется с другой стороны через лебедку. Система подходит для массивных и больших ворот.

Рулонные

Полотно состоит из ламелей, ширина которых 1,5-2 см. Элементы при открытии сворачиваются в рулон на вал. Ламели соединены друг с другом шарнирами. Рулонные ворота поднимаются вертикально.

Выделяют следующие плюсы конструкции:

Удобное применение конструкции.
Небольшой вес.
Богатый выбор декоративного оформления.
Не занимает много места.
Возможность установки автоматизации.

Рулонные системы можно установить в проем, а также на внутренние и наружные стены.

Секционные и рулонные модели обладают удобством в эксплуатации, но не отличаются высоким уровнем взломостойкости.

Материалы для ворот

Для создания подъемных ворот для гаража применяются разные типы материалов.

Особой популярностью пользуются следующие варианты:

Подготовка к строительству

Подготовительные работы начинаются с выбора подходящей конструкции. Понадобится разработка проекта и чертежи конструкции. При изготовлении системы своими руками стоит выбрать проверенную технологию – рычажный механизм с шарнирным креплением. На этапе проекта проводится выполнение замеров гаражного проема. Это позволит правильно составить эскиз системы.

Размер ворот подбирается с учетом параметров проема. На выбор размера влияет и используемый механизм, который может быть пружинным или торсионным. Наибольшая ширина бывает у стальных конструкций.

Перед работой важно подготовить чертеж со всеми размерами. По габаритам система должна быть на 10 см больше длины проема. Добавление сантиметров предотвратит возникновение просветов между стенами и конструкцией.

Размеры проема вымеряют по ширине и высоте в нескольких точках. Габариты рамы должны соответствовать параметрам проема.

Чтобы не тратиться на разработку можно взять готовые чертежи. Существуют разные план – схемы от проверенных производителей. Пользуются спросом системы с калитками, а также автоматизированные конструкции.

Высота проема должна быть на 30 см выше, чем верхняя точка крыши автотранспорта.

Материалы и инструменты для работы

Чтобы сделать рамы створки понадобятся профильные трубы, толщина которых 2 мм и размерами 40*20. Трубы меньших параметров необходимы для продольных и поперечных лонжеронов. Это позволит уменьшить вес конструкции. Для обшивки створки применяется профильный лист, обработанный антикоррозийным составом. В качестве направляющих можно использовать швеллер, ширина которого 20 см. Коробка, к которой фиксируется рычажно-пружинное устройство, делают из деревянного бруса.

Рычажно-пружинный механизм и опорно-откатные ролики можно приобрести в магазине. Для утепления применяется пенополистирол с толщиной 40 мм.

Также понадобится специальный инструмент:

сварочный прибор;
карандаш;
дрель;
гаечные ключи;
уровень.

Для внешней облицовки может применяться алюминий. Этот металл имеет небольшой вес, что создаст меньшую нагрузку на привод. Стальные листы подойдут для условий интенсивной проходимости транспорта.

Торсионный барабан выполняется из алюминия высокой прочности. Пристенки и притолки укрепляются металлическими уголками.

Подъемные ворота для гаража, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

Подготовка проема для системы. На глубину 2 см вставляются вертикальные опоры, которые закрепляются анкерными болтами. В качестве опор применяется брус, размер которого 120*80 мм.
Выполняется сборка балки. Горизонтальная балка монтируется параллельно перекладине в проеме.
Для изготовления рамы делается две направляющих рельсы. Элементы выполняют из 4 металлических уголков. По рельсам будут перемещаться ролики, которые фиксируются к створке.
Затем изготавливается каркас полотна. Профили из металлических уголков свариваются друг с другом, а затем крепятся к готовой коробке.
На углах в верхней части рамы фиксируются ролики. Для этого применяются крепежные элементы и дрель.
Каркас обшивают материалом с антикоррозийными свойствами. Для работы используются саморезы.
Вертикальные балки оснащаются подвижными кронштейнами.
В нижней части балок крепятся оконечности швеллеров по пружине.
На раму вешается готовое полотно.

Чтобы защитить гараж от взлома, ворота дополнительно оборудуются защелками и замками. К стандартным средствам защиты можно отнести приспособления блокировки. На современных конструкциях устанавливают автоматику, которая оборудуется защитной системой. Пользуется популярностью сигнализация против поддомкрачивания. При попытке поддеть створку раздается громкий сигнал, который отпугивает злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Монтаж секретного запорного механизма.

Перфорированные профили в конструкции следует укреплять с помощью планок. Направляющие необходимо подрезать так, чтобы оставался небольшой кончик для фиксации элементов.

Для выставления рам используется отвес. При фиксации вертикальных направляющих используются кронштейны.

Для обустройства подъемного механизма можно применять сигнализацию с авто. В нижней части полотна должен оставаться паз. Он потребуется для установки утепляющих материалов. Для увеличения освещения полотно можно обшить специальным полупрозрачным материалом.

Покраска подъемных ворот не отличается сложностью. Для конструкций идеально подходит монохромная серая палитра.

Особенности утепления конструкции

Предотвратить утечку тепла из гаража поможет дополнительная теплоизоляция. Для этого применяется отделка пенопластом изнутри. Данный материал отличается жесткостью, а также не впитывает влагу. С пенопластом не трудно работать, так как он имеет небольшой вес.

Предварительно нужно обработать все щели между полотном и рамой. Для этого применяется монтажная пена. Это позволит защитить помещение от потери тепла и появления сквозняков. Створки ворот обрабатываются краской или специальной грунтовкой, защищающей поверхность от ржавчины. После высыхания покрытия, можно начинать теплоизоляцию системы.

Чтобы легко открывались, нужно выполнить регулировку пружины при помощи накручивания гайки. Для удобства применения гаражных ворот, следует поставить электропривод с блоком управления. Привод должен подходит к определенному типу ворот.

Для защиты створок от промерзания, их нужно периодически смазывать смазкой из силикона.

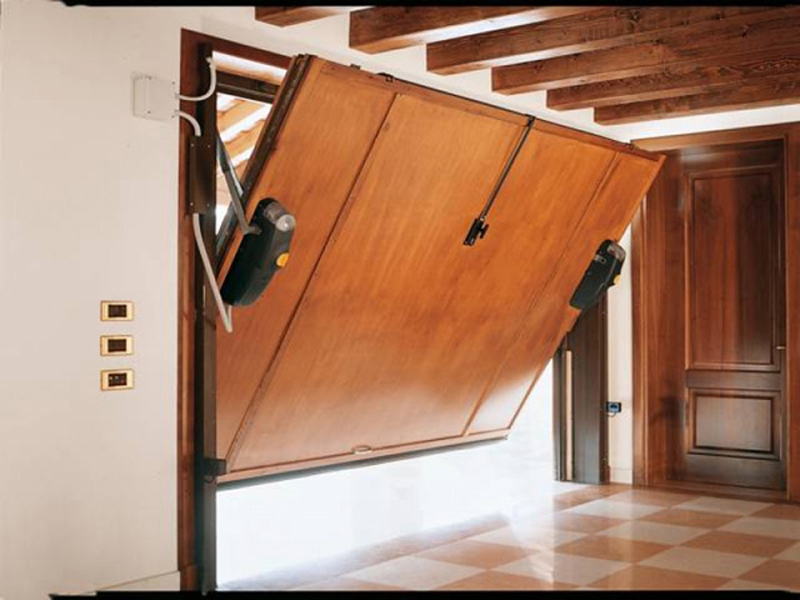

Установка автоматики

Управление воротами с автоматическим электроприводом способно значительно упростить жизнь. Для этого не нужно прилагать больших усилий.

Но стоит учитывать, что система электропроводки сложная и требует прямого подключения к проводке дома. Дополнительно применяется пульт дистанционного управления, который может быть переносным или стационарным.

Преимуществом является использование автоматического механизма и ручного открывания. К дорогостоящим решениям относится гидравлический привод. Такой механизм позволяет называть конструкции быстроподъемными.

Установка автоматики состоит из следующих шагов:

Устройство ворот проверяется на наличие щелей.
Делается сборка привода с учетом инструкции.
Направляющая балка фиксируется в центре потолка.
Кронштейны фиксируются в задней части направляющей. Это делается с применением дюбелей.
Осуществляется установка привода.
Устанавливается рычаг. Одна часть фиксируется к створке, а другая к тросу или цепи.
В завершение выполняется прокладка электропроводки.
Производится проверка работоспособности устройства.

Проверка работы

По завершению монтажных работ, выполняется регулировка. Для этого конструкцию следует несколько раз открыть и закрыть. Особое внимание следует уделить наличию посторонних звуков и плавности перемещения полотна.

Механизм должен работать без постороннего шума. Для этого используется специальная смазка, позволяющая обработать элементы системы.

К причинам отсутствия плавного хода можно отнести большой вес полотна и неправильную регулировку пружин. При большом весе необходимо облегчить створку или заново переустановить подъемный механизм с учетом более массивной системы.

При выборе системы, необходимо определиться с местом установки. От этого зависят конструкционные особенности дверных систем. Имеет значение и тип помещения. Для теплого гаража подбираются утепленные полотна. Для холодного строения можно выбрать профнастил.

Подбирают и определенные способы управления:

автоматическое;
дистанционное;
ручное.

При наличии дистанционного управления, ворота можно открыть, не выходя из машины. Для открытия створок достаточно нажать кнопку на пульте. При приобретении системы важно обратить внимание на некоторые детали. Направляющие должны обладать таким же сечением, как и в чертежах. Расстояние между направляющими и подшипниками должно соответствовать стандартам. Все узлы в шарнирных соединениях должны свободно перемещаться с вертикального на горизонтальное направление. На участках сгиба плотен должен располагаться защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения в зазор посторонних предметов. В нижней части ворот крепится синтетический уплотнитель, защищающий от промерзания полотна. Толщина панелей должна быть минимальной.

Если требуется установка лебедки нужно правильно выполнить необходимые расчеты – мощность двигателя, передаточное число редуктора и усилие. Ручки и замки должны быть высокого качества. Пульт управления должен выдерживать механические нагрузки.

Чтобы подъемные ворота для гаража прослужили долгие годы необходимо обеспечить хороший уход. Конструкции требуется современная регулировка и ремонт.

Регулярно обрабатывать уплотнители из резины силиконом. Это поможет предотвратить растрескивание и промерзание.
Смазывать ролики и составляющие системы рычагов. Процедура поможет предотвратить возникновение ржавчины и посторонних скрипов.
Выполнять регулировку натяжения пружин.

При наличии видимых повреждений, эксплуатация конструкции запрещена. Не рекомендуется перемещаться на автомобиле, пока механизм открытия находится в движении. В процессе монтажных работ может использоваться сварка или сверление. Сварка является более предпочтительным вариантом. В таком случае каркас надежно крепится и в нем отсутствуют дополнительные отверстия. Если полотно весит более 100 кг понадобится усиленный механизм для крепления.

Подъемные ворота для гаража — видео

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

Главные части подъёмных конструкций - металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

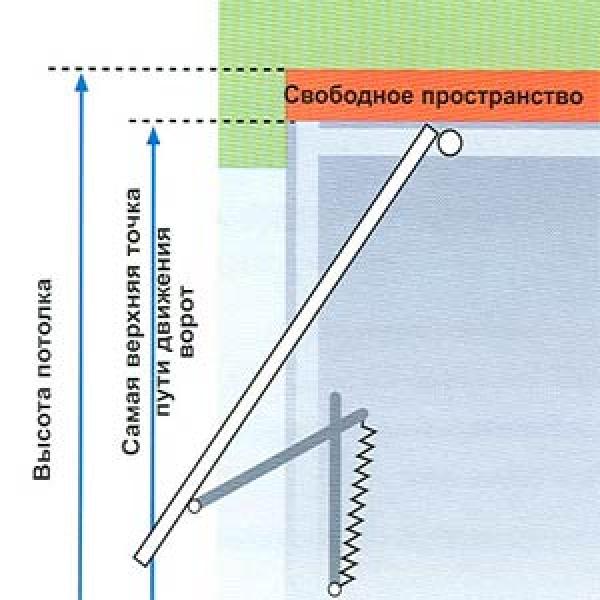

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении - в сжатом.

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение - рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма - обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски
металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
Каркас воорот также делается из металлической трубы
компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
Установка электрического привода позволит вам управлять воротами дистанционно
пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
утеплитель - минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

рулетка длиной 5 метров, строительный уровень;
комплект гаечных ключей и набор различных отвёрток;
электрическая дрель в комплекте со свёрлами;
болгарка с отрезным кругом диаметром 180 мм;
аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.
Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.
Удаление неровностей и наплывов после сварки улучшит внешний вид ворот
Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
Прикрепите с помощью болтов шарниры для перемещения створки.
Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.
Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления. Обратите внимание на параллельность расположения рычагов.
Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.
Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот. При необходимости подберите противовесы необходимой массы.
Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, лучше применять для утепления устойчивые к возгоранию материалы - базальтовую вату или листовой пенополистирол.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации. Обратите внимание на следующие моменты:

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты.

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат - оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Ворота, которые не открываются створками, а медленно исчезают из наших глаз, «уезжая» вдоль стенок гаража – удобны, ведь: они не мешают и не громоздкие, не занимают место. У владельца такого приспособления нету надобности думать, куда оно будет размещаться при открытии, когда строится гараж, нету опции “трудности зимой из-за снега”. При открывании такого входа видно только нижнюю часть воротной двери у потолка гаража. Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать. Если оцинковать их, то они будут также очень устойчивы к коррозии. Дверь будет надёжно защищать от воров, держать тепло внутри здания и станет очень удобной и лёгкой в эксплуатации, но вот купить её весьма недёшево. Гораздо дешевле и интереснее сделать подъёмные ворота в гараж своими руками.

Важно! Прежде, чем изготавливать такие ворота, нужно понимать, что и у них имеются недостатки:
Нужен только прямоугольный проём входа в гараж, арка не подойдёт, разве что декоративная.
Нужно сначала открыть ворота, а потом подъехать к гаражу вплотную (нужно пространство около полтора метра).При отрытых воротах высота гаража уменьшается на 15-20 см.

Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.
К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле. Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает – привариваем обе рамы.

Монтаж полотна

Меряем диагональ, учитывая габариты, наживляем её сваркой, всяческие зазоры исключены, зачищаем швы и ставим полотно. Прикрепляем кронштейны и направляющие, их горизонталь необходимо сделать идеальной, дальше: утепляем полотно, крепим металлический лист, швы зачищаем, обезжириваем. Регулируем пружины, закрепляем внутреннюю фурнитуру. На всё торжество работы и конструирования пойдёт два-три дня.

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь. Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца.

Подъёмные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё - это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный - довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами - используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров - а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме - основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме - ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей - минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
