Рулонная теплоизоляция для теплого пола. Какой утеплитель класть под теплый пол

05.03.2020

В состав теплого пола входит целый ряд элементов, выполняющих различные функции. Один из них ― это теплоизоляция для теплого водяного пола, от которой напрямую зависит эффективность всей системы.

Причина утепления полов

Утепляющий материал для теплых полов имеет вид теплоотражающего покрытия, создающего барьер для передвижения воздуха в конкретном направлении. Строго говоря, речь идет об экране, сохраняющем тепло в обогреваемой комнате, и препятствующем его утечке вниз перекрытия. Благодаря подложке драгоценное тепло не тратится на прогревание нижних этажей или подвала.

Благодаря подложке достигается хорошая равномерность в распределении тепла в помещении. Если не обустроить утепляющий слой, энергия будет излучаться только трубами контура. Из-за этого на основания пола появятся холодные и горячие островки. Благодаря фольгированной теплоизоляции достигается стабилизация циркуляции конвекционных потоков. Дело в том, что часть тепловой энергии распространяется посредством инфракрасного излучения. Наличие отражающего металлизированного слоя позволяет перенаправлять эти лучи внутрь помещения.

Разработчики современных теплоизоляционных прослоек предусмотрели удобные крепежи, что значительно облегчает монтажные работы по укладке труб. Контур в таком случае устанавливается по заранее продуманной схеме, фиксируясь удобными клипсами. Далее можно смело переходить к заливке стяжки или финишной отделке, не опасаясь сдвигания труб. Таким образом достигается значительная экономия времени и сил.

Утеплитель под водяной теплый пол может иметь разную толщину, что зависит от высоты потолков в доме. Помещения стандартной высоты (260 см) обычно оформляются толстой теплоизоляцией на основе экструдированного полистирола, полипропилена, пробки и т.п. Если высота потолков меньше, рекомендуется применять более тонкие материалы, типа металлизированного лавсана или тонкого фольгированного полотна. Следует сказать, что эффект утепления в таком случае может быть слегка меньшим, что толкает некоторых владельцев дополнительно применять т.н. «теплую краску».

Какой бывает теплоизоляция

Цены на утепляющие подложки под водяной теплый под бывают разными. Это зависит от производителя и от того, какой именно материал используется в качестве основы. Изоляция трубопроводов отопления представлена в значительном многообразии, однако некоторые разновидности пользуются большей популярностью. Чтобы понять, какой утеплитель лучше для теплого водяного пола, следует ознакомиться с характеристиками каждого из них.

Полипропиленовые маты

Изготовляются из вспененного полиэтилена, для производства которого применяется метод экструзии. Уникальный состав материала позволяет не только предотвращать тепловые потери, но также защищать помещение от посторонних шумов. Плиты из полипропилена отличаются хорошей прочностью.

Благодаря эластичности материал очень удобен при укладке и обработке. Термоизоляционные маты из полипропилена комфортно себя чувствуют при температуре от -30 до +130 градусов.

Пробковая подложка

Главным преимуществом пробкового утепления под теплый пол является его абсолютная экологическая безопасность. Пробковый термоизолятор поступает в продажу в рулонах, что создает дополнительные удобства при укладке и распределении нужного количества полотна. Это позволяет застилать всю площадь помещения сплошным слоем, без стыковых склеенных участков (как известно, именно на таких стыках происходит большинство тепловых потерь).

Из-за приличной высоты пробковой подложки (30-40 мм) ее не рекомендуется применять в помещениях с низкими потолками. Еще одним останавливающим фактором выступает дороговизна материала, что не всем по карману. Следует учитывать тот факт, что речь идет об однокомпонентной теплоизоляции, не оснащенной фольгированным отражающим покрытием. Для того, чтобы добиться полноценной теплоизоляции, под водяные контуры приходится дополнительно постилать металлизированный слой.

Минеральная вата

Доступное и качественное утепление под теплый пол, позволяющее сообщить напольному покрытию звуко- и шумоизоляционные характеристики. Для изготовления этого крупноволокнистого полотна используются горные породы, шлак и стекло, что сообщает ему особенную стойкость и прочность.

Некоторым модификациям минеральной ваты также сообщается усиленная огнестойкость и способность отталкивать влагу.

Пенополистирол

Подложки из этого утеплителя чаще всего используются в комбинации с системами «теплый пол», благодаря хорошему взаимодействию с горячими трубами.

Маты из экструдированного пенополистирола имеют множество достоинств:

Повышенная прочность материала при небольшой массе.
Дешевизна.
Высокая продолжительность эксплуатации.
Комфортное перенесение агрессивных воздействий.
Влагостойкость.
Материалу не страшны значительные температурные колебания.
Инертность к биологическим воздействиям.
Простая укладка и обслуживание.

Металлизированный лавсановый утеплитель

Гарантированно создает надежную защиту для узлов теплого пола от имеющихся в составе бетонной стяжки щелочей, которые способны серьезно повреждать и деформировать систему. Благодаря металлизированной пленке лавсановая оболочка хорошо сохраняет тепло в доме. Укладка этого утепления под водяной теплый пол проводится очень просто, т.к. оно тонкое и хорошо режется на куски.

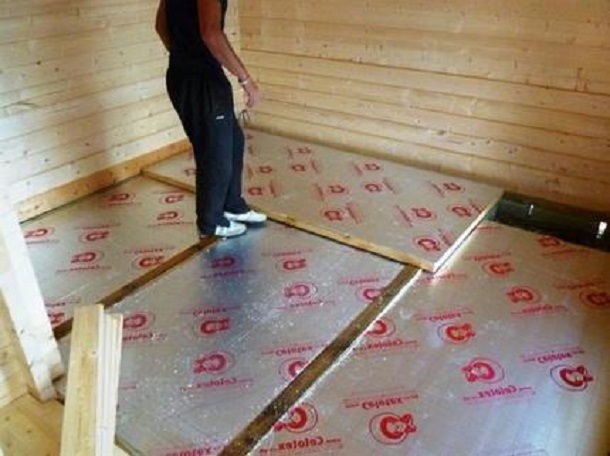

Фольгированная подложка

Благодаря фольгированному утеплителю достигается значительное уменьшение тепловых потерь, что делает работу внутренних обогревающих контуров более эффективной.

Фольгированная изоляция под теплый водяной пол, стоимость которой может колебаться в зависимости от толщины, обладает следующими преимуществами:

Компенсирует дефекты и перепады основания.
Улучшает звукоизоляцию помещения.
Сопротивляется влаге.
Увеличивает скорость нагревания.
Содействует равномерному распределению тепловой энергии, благодаря расположению нагревательных элементов на одинаковой дистанции друг от друга. Это способствует нагреванию покрытия на промежуточных участках.
Хорошо транслирует тепло дальше от трубок, защищая их от перегревания.
Может использоваться в качестве локальных теплоотражающих экранов (например, за радиаторами отопления).

Какой вариант лучше

Производя монтаж теплого пола, рекомендуется внимательно соблюдать последовательность работы: только таким образом можно обеспечить хорошую эффективность системы. Если пренебречь утепляющей подложкой, это увеличит теплопотери примерно на 30%. В результате все достоинства водяного контура будут утрачены, а затраты на обогрев заметно возрастут. Поэтому становится понятна важность предварительного утепления основы, и та категоричность, с которой на его обустройстве настаивают профессиональные сантехники.

Сферы применения утеплителя

Утеплитель для труб теплого пола в сфере строительства используются достаточно широко. С его помощью оформляют балконы, мансарды, лоджии, коридоры и т.п. При этом нужно понимать, что описанные выше утепляющие полотна предназначены исключительно для внутреннего применения: на фасадах их лучше не клеить. Согласно строительным нормам, при обустройстве перекрытий в доме обязательно нужно применить теплоизоляцию.

Если этим предписанием пренебречь, это со временем приводит к появлению конденсата на участках пола и стен, напрямую соприкасающихся с внешними перекрытиями. Влага иногда образуется в таком количестве, что это приводит к бурному размножению плесени и грибка. Последствия такой «биологической атаки» могут быть самыми разными – от неприятного запаха и вида, до реальной угрозы здоровью проживающих в доме людей.

Специфической особенностью теплоизоляции для теплого пола является ее полная непроницаемость для инфракрасных лучей: они не просто задерживаются на поверхности материала, но и отражаются обратно в помещение. В результате это позволяет значительно сократить финансовые расходы на отопление.

"...Теплоизоляционный слой
Основное назначение – препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола.
Из какого бы материала не исполнялся слой теплоизоляции должно выполняться следующее условие:
Термическое сопротивление слоя теплоизоляции должно быть больше суммарного термического сопротивления греющих слоев (в том числе чистового покрытия) при максимальной тепловой нагрузке на водяной теплый пол.
Чем больше отопительная нагрузка, тем толще слой теплоизоляции .
Чем выше термическое сопротивление чистового покрытия, тем толще слой теплоизоляции.
Наиболее распространенным теплоизоляционным материалом в современном строительстве является полистирол. Рекомендуется применять полистирол плотностью не менее 35 кг/м3. Полистирол меньшей плотности не устойчив к механическим нагрузкам, разрушается при не аккуратном использовании и теряет свои механические и теплоизоляционные свойства, особенно, когда на фоне продолжающихся общестроительных работ проходит продолжительное время от окончания монтажа труб контуров водяного теплого пола до заливки их стяжкой. Полистирол плотностью 50 кг/м3 , а также экструзионный, применяется в системах с большими механическими нагрузками (автоцентры, складские комплексы с тяжелыми погрузчиками, подогрев дорог и т.п.).
ВНИМАНИЕ! Российские производители (в большинстве своем) выпускают полистирол по ТУ, а не по ГОСТ: цифры в названии продукции (например, ПСБС-25, ПСБ-35) не говорят о плотности полистирола. Фактическая плотность, как правило, «на ступень» ниже цифры, фигурирующей в марке. Будьте внимательнее при выборе материалов. ..."
На грунт от 8-10 см пенополистерола. Межэтажные перекрытия - 2-3 см пенополистерола.
Про все остальное можно смело ЗАБЫТЬ.
Про вспененный полиэтилен 2 мм )]) с фольгой в т.ч.
Фольга дает экономию всего несколько процентов.
Фольга, не защищеная пленкой, разрушается в бетоне за 2 недели.
Т.е. в цокольном можно использовать Экструзионный пенополистирол URSA XPS, 50х600х1250мм, пл. 35кг/м3
А на этажах перекрытий толщиной 3см?
Или стоит на всякий случай в цокольном положить по толще? а на перекрытия пустить 5см 35кг/м3?
И дайте совет какую стяжку лучше ложить 3 или 5 см? и сверху ложить плитку или ламинат с чем теплее будет? Просто читал у человека пол из плитки очень горячий а пол из ламината даж не теплый.
Посоветуйте еще трубы, а то мне фирма предложила цены от 0.45 евро до 1.25 евро за 1 м. трубы так вот какие лучше купить, что бы тепло грели и долговечные?

Какой утеплитель положить под систему теплого пола? Давайте выясним, какие существуют популярные виды теплоизоляционных материалов, их слабые и сильные стороны. Я расскажу о 5 вариантах утепления, которые лично применял в процессе ремонта.

Виды материалов и их описание

Популярная теплоизоляция для теплого пола:

Пенопласт;
Экструдированный пенополистирол;
Минеральная вата;
Пенофол;
Маты теплоизоляционные монтажные для теплого пола.

Вариант 1 - пенопласт

Самый популярный вариант в силу следующих преимуществ:

Доступность . Материал можно приобрести почти в любом строительном магазине;
Дешевизна . Цена квадратного метра составляет от 100 рублей за квадратный метр;

Большой ассортимент изделий . Вы можете приобрести материал плотностью от 15 до 35 кг/м 3 и толщиной от 20 до 200 мм. Для использования на полу я советую выбирать варианты с плотностью от 20 кг и толщиной от 30 мм;

Универсальность . Материал подходит для водяного, инфракрасного и электрического теплого пола.

Есть у варианта и недостатки:

Невысокая прочность материала . При высоких нагрузках на напольное покрытие поверхность может продавиться. Чтобы избежать этого, необходимо делать стяжку не менее 6 см;
Неудобство монтажа. Плотно соединить листы своими руками сложно, поэтому стыки нужно заполнять монтажной пеной или фиксировать листы на поверхности.

Процесс утепления пола выглядит так:

Иллюстрация	Описание этапа
	На пол укладывается пенопласт . Материал можно класть без подготовки по бетонной стяжке, плитам или черновому деревянному настилу. Самое главное - плотно располагать листы, чтобы между ними не было щелей.
	Элементы фиксируются дюбелями . Используются специальные грибки для крепления теплоизоляции. Все щели заполняются цементным раствором или монтажной пеной.
	Укладывается пленка . Процесс прост: материал застилается с напусками в 10 см на стены; стыки проклеиваются обычным скотчем.
	Для инфракрасных систем застилается фольга . Отражающий материал можно использовать и для других типов пола, но это необязательно. Вместо фольги часто применяется Пенофол, он создает отражающую поверхность и делает поверхность еще теплее.
	Поверх утепленной поверхности укладывается теплый пол . Тут все зависит от типа конструкции. Поверхность подготовлена качественно и подходит для любых систем.

Вариант 2 - плиты из экструдированного пенополистирола

Экструдированный пенополистрирол или, как его еще называют, Пеноплекс - улучшенный вариант пенопласта. Его основные достоинства таковы:

Высокие теплоизоляционные показатели . Пеноплекс теплее обычного пенопласта на 40%, что позволяет использовать элементы меньшей толщины при утеплении;

Высокая прочность . Из всех теплоизоляционных материалов, о которых я рассказываю в обзоре, этот самый твердый и прочный. Поэтому Пеноплекс идеально подходит для помещений с высокой нагрузкой на пол;
Удобная система соединения . Наличие пазов на торцах позволяет стыковать листы очень плотно. Это повышает эффективность утепления и упрощает работу, вам нужно просто совместить элементы до упора;

Долговечност ь. Срок службы материала - 50 и более лет. Экструдированный пенополистирол не боится влаги, плесени, химических воздействий.

Из значительных недостатков можно выделить один: высокая стоимость. Квадратный метр утеплителя толщиной 5 см обойдется вам в 250-300 рублей.

Инструкция по укладке проста:

Иллюстрация	Описание этапа
	На пол укладывается Пеноплекс . Листы просто плотно стыкуются друг с другом. По краям производится подрезка элементов, узкие участки можно заложить и кусочками, после чего все щели рекомендуется аккуратно заполнить монтажной пеной.

	Кладется армирующая сетк а. Если вы укладываете утеплитель под теплый водяной пол, то можно использовать этот вариант проведения работ. Он прост, ведь вам нужно положить сетку, а к ней сразу можно крепить трубы теплого пола. Это удобно и надежно.
	Можно уложить под армирующую сетку отражающий материал . Этот вариант позволяет отражать тепло внутрь помещения, поэтому я рекомендую не экономить и положить слой фольги или Пенофола на поверхность.

Если вы укладываете инфракрасный пол, то фольга застилается не поверх Пеноплекса, а поверх стяжки, после заливки поверхности под обогревательные маты, так система будет намного эффективнее.

Вариант 3 - минераловатные плиты

Этот вариант утепления для напольной системы отопления имеет следующие особенности:

Высокое качество утепления . Минеральная вата имеет хорошие теплоизоляционные характеристики и отлично подходит для конструкций, в которых самое большое значение имеет полная изоляция холодной поверхности;

Сочетаемость со всеми материалами . Если пенопласт и экструдированный пенополистирол не очень хорошо подходят для дерева, то минвата является отличным решением во всех случаях. Для деревянных перекрытий рекомендуется использовать именно минеральную вату;
Экологичность . Материал не выделяет в воздух никаких вредных веществ, не повреждается грызунами и не поддерживает горение.

Недостатки таковы:

Высокая цена . За квадратный метр качественной минваты толщиной 5 см придется заплатить в районе 250 рублей;
Низкая влагостойкость . Материал нужно тщательно защищать от воды, иначе со временем может возникнуть грибок.

Рабочий процесс выглядит так:

Иллюстрация	Описание этапа
	Поверхность гидроизолируется . На поверхность можно укладывать полиэтиленовую пленку. Если у вас деревянное основание, то лучше положить паропроницаемую мембрану. Материал должен заходить на стены на 10-15 см, стыки обязательно проклеиваются скотчем.
	Укладывается минвата . Материал плотно располагается на поверхности. При резке кусков делайте их чуть больше, чем необходимо, это позволить плотно состыковать элементы. Вдоль стен сразу проложите демпферную ленту для создания деформационного зазора.
	Если у вас деревянная конструкция, укладывается минвата между балками . Материал может быть ниже обрешетки или располагаться вровень с ней. Впоследствии поверхность застилается влагостойкими плитами и уже по ним укладывается система теплого пола.
	Поверх минваты укладывается фольга . Материал размещается с напусками в 10 см на стыках и обязательным проклеиванием соединений фольгированным скотчем. Так получается сплошная отражающая поверхность, которая подходит и для водяных, и для электрических теплых полов.

Вариант 4 - Пенофол

Этот материал отличается от всех предыдущих. Его главные преимущества таковы:

Дешевизна . За квадратный метр материала толщиной 5 мм вы заплатите около 50 рублей;
Легкость . 40 квадратных метров Пенофола весят всего 8 кг. Его можно укладывать на любые конструкций без их утяжеления;
Эффективность . Вспененный полиэтилен обладает высокими теплоизоляционными характеристиками. Отражатель с лицевой стороны обеспечивает сохранение тепла внутри помещения. То есть получается, что фольга на теплый пол совмещена с утеплителем;

Пенофол – материал на основе вспененного полиэтилена с отражателем с лицевой стороны

Выбор вариантов . Материал может иметь толщину от 3 до 10 мм.

Минусы таковы:

Использовать этот варианта как полноценный теплоизолятор в частном секторе не стоит;
Лучше совместить два материала, например экструдированный пенополистирол толщиной 3 см и Пенофол толщиной 5 мм. Этого вполне достаточно для создания очень качественного утепления;
Под укладку данного материала надо готовить поверхность.

Рабочий процесс выглядит так:

Иллюстрация	Описание этапа
	На пол укладывается гидроизоляционный материал . Пленка проклеивается по швам и напускается на стены на высоту около 10 см, излишек легко срезается впоследствии.
	Поверх пленки настилается Пенофол . Он располагается таким же образом, как и пленка. Важно тщательно расправить материал, чтобы он лежал без складок, а соседние полотнища не заходили друг на друга. Если у вас уже уложен утеплитель и для создания отражающего эффекта нужна фольга под теплый пол, то вместо нее я рекомендую использовать Пенофол. За счет слоя полиэтилена он прочнее и долговечнее.
	Стыки проклеиваются специальной лентой . Это металлизированный скотч с фольгой, который позволяет не только скрепить Пенофол, но и создать сплошную отражающую поверхность во всей комнате.
	Поверх утеплителя укладывается система теплого пола . Тут все зависит от выбранного вами варианта. Далее производится устройство стяжки.

Поверх конструкции ставятся маяки и заливается стяжка. Минимальная толщина слоя раствора над элементами утепления - 30 мм, максимальная - 60 мм. Это позволяет сделать пол надежным и эффективно передавать тепло от системы в помещение.

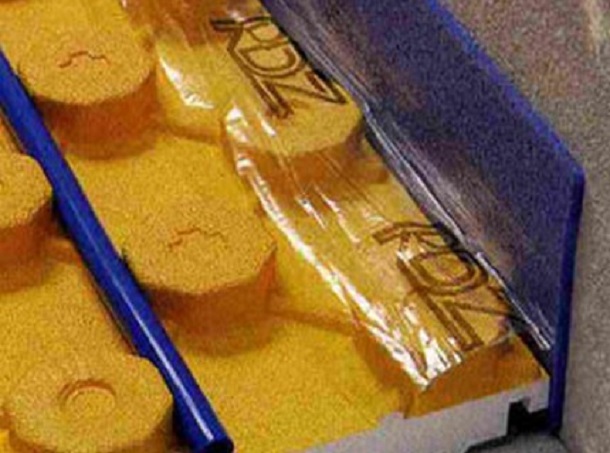

Вариант 5 - специальные теплоизоляционные маты для теплого пола

Этот вариант имеет следующие преимущества:

Удобство . Изделие представляет собой лист экструдированного пенополистирола, в верхней части которого есть профиль с канавками или бобышки для укладки труб теплого пола. Размер выемок сделан под стандартную трубу из металлопласта диаметром 16 мм, поэтому работа по укладке производится очень быстро;

Выбор вариантов . Толщина утепляющего слоя может быть от 20 до 70 мм. Также может отличаться и конфигурация верхней части, хотя это не принципиальный момент;
Быстрый процесс монтажа . Работа занимает немного времени за счет того, что вы быстро и качественно укладываете трубы, а потом можете класть плитку или стелить напольное покрытие без дополнительной подготовки. При желании можно залить стяжку, это тоже происходит быстро и просто.

Недостаток - высокая стоимость, за квадратный метр придется заплатить 300 рублей. Но если учесть, насколько упрощается процесс, то затраты того стоят.

Рабочий процесс:

Иллюстрация	Описание этапа
	Поверхность пола выравнивается . Для этого чаще всего используется цементный раствор. Чем меньше будет изъянов, тем проще уложить ровный пол с минимальными затратами времени. Если поверх матов будет стелиться фанера или плиты ОСП (ориентированно-стружечная плита), то уделите выравниванию особое внимание.
	Готовится демпферная лента . Рулон разматывается, с задней снимается защитный слой на клейкой полосе, много убирать не нужно, отделите около метра, дальше пленка убирается по мере укладки.
	Лента приклеивается к стенам по периметру . Материал аккуратно прижимается к поверхности, особое внимание уделяйте углам. Режется лента обычным строительным ножом.
	Укладывается первый ряд вдоль стены . На фото хорошо видно, что на стыке есть специальный выступ, который плотно соединяет элементы и не дает им сдвигаться, обеспечивая надежную и ровную основу под систему теплого пола. Стыковка проводится аккуратно, чтобы не повредить соединение.
	Укладка производится по всей поверхности . Если где-то нужно отрезать полосу, то ее можно использовать с другой стороны, благодаря соединениям при использовании данных матов почти не остается отходов.
	Укладывается труба . Она просто ведется по линии, заталкивать ее удобнее всего слегка наступая ногой.
	Труба укладывается по всей площади . Благодаря бобышкам вы без труда правильно разместите теплый пол и не перегнете трубу. Далее укладывается напольное покрытие или заливается стяжка.

Если утеплять пол под систему обогрева не нужно, можно использовать маты без слоя утеплителя. С их помощью монтаж пройдет намного быстрее, чем на неподготовленной поверхности.

Вывод

Используя обзор как инструкцию, вы без труда подберете утеплитель под теплый пол и правильно уложите его. Видео в этой статье позволит лучше понять важные моменты рабочего процесса. Если что-то тем не менее останется не ясно, спрашивайте в комментариях.

Устройство теплых полов стоит дорого. Оборудование, трубы, услуги монтажников – все это деньги. Стоимость утеплителя для теплого водяного пола составляет лишь около 3% от всех затрат, но именно с его помощью можно сократить потери тепла до 20%.

Какие виды теплоизоляционных материалов находятся на пике популярности? В чем их преимущества и недостатки? Попробуем разобраться.

Пенофол – это вспененный полиэтилен, покрытый фольгой с одной или двух сторон. Теплоотражающий эффект достигается за счет, образно говоря, захваченных в плен воздушных пузырьков, а также слоя алюминиевой фольги.

Достоинства пенофола:

небольшая толщина, всего 2 – 10 мм;
выдерживает перепад температур от -60°С до +100°С;
хорошо изолирует от шума, влаги и пара;
низкая цена - всего около 0,1 у.е. за 1м².

Однако у него есть и недостаток. Алюминий разрушается, если контактирует с цементом, а ведь это основной компонент стяжки пола. Поэтому со временем он перестанет выполнять свое главное предназначение – отражать тепло.

Спрос диктует предложение, поэтому покупателю могут предложить полотно из ламинированного вспененного полиэтилена с фольгированной поверхностью. Ламинация надежно предохраняет алюминий от разрушения.

Советы мастера: если выбор все-таки пал на пенофол, покройте его дополнительно полиэтиленовой пленкой. Полотна нужно уложить внахлест и проклеить стык скотчем или малярной лентой. Тогда фольга будет защищена от агрессивного воздействия цементно-песчаной стяжки.

Пенополистирол

Пенополистирол – это более точное название пенопласта. Это спрессованные гранулы, которые на 98% состоят из воздуха. Он имеет низкую плотность, а, следовательно, и легкость. Каковы достоинства пенопласта в качестве утеплителя для полов?

Легкость в обработке.
Устойчив к воздействию воды, минеральных масел, кислот и щелочей.
Не гниет, не подвержен воздействию бактерий.
Высокие теплоизоляционные показатели. Пенопласт толщиной 30 мм удержит столько же тепла, что и железобетонная плита толще 1 метра.

Но пенопласт имеет и недостатки:

Допустимая высота напольного покрытия. Не всегда есть возможность поднять полы на 7 – 8 см. В этом случае пенофол с его небольшой толщиной окажется хорошим компромиссным вариантом.
Утеплитель как часть системы водяного пола определенного производителя. Изготовители оборудования и расходных материалов могут предоставлять гарантию эффективной работы их изделий только в том случае, если используются утеплители той же торговой марки.

Таким образом, благоразумие побудит взвесить и учесть не только тепловой эффект во время проведения работ по устройству полов, но и то, сохранятся ли характеристики утеплителя в последующем. И конечно же, не стоит списывать со счетов то, как будет выглядеть готовый пол в сочетании с остальными элементами внутренней отделки.

Как теплоизолировать теплый водяной пол своими руками, смотрите в видео:

В данной статье мы поговорим об утеплителе для теплого пола водяного, его толщине и особенностях укладки. Сейчас очень часто в домах можно увидеть такую систему отопления как теплый пол, ведь она эффективно работает и создает комфорт.

Очень важным компонентом является теплоизоляция, которая выполняет много функций, поэтому ей необходимо уделить особое внимание. Основной задачей каждого пола — равномерное распределение тепла по площади помещения. Неправильное распространение температуры может привести даже к простудным заболеваниям.

Для того, чтобы избежать проблем, и ваша система обогрева работала эффективно, проведем обзор теплоизоляционных материалов.

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Предотвращение потерь тепла через черновое покрытие пола.
Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов. В настоящее время на рынке присутствует огромный ассортимент теплоизоляторов. Но не все они подходят под теплые полы.

Хотя, если добавить к их использованию некоторые защитные пленки или мембраны, то проблем с выбором будет намного меньше. Производители же подошли к этому вопросу с профессиональной стороны. Они изготавливают утеплители, специально предназначенные для укладки под теплый пол.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

Пенофол

Это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.

Фольгированная поверхность находится только с одной стороны.
Отражателем покрыты обе стороны материала.
У самоклейки с одной стороны фольга, а с другой специальный клей.
Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.

Экструдированный пенополистирол (пеноплекс)

Является самым популярным утеплителем для теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами. Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

Листовая пробка

теплоизоляционный материал

не подвержен гниению;
пожаробезопасен;
не меняет своей структуры и объема при нагревании.

Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

Экструдированный полистирол – это один из лучших вариантов теплоизоляции современного типа. Структура его равномерна и состоит из маленьких ячеек закрытого типа размером 0,1-0,2 мм.

Экструдированный пенополистирол – это одна из производных полистирола, получаемая в результате смешивания под высоким давлением, при высоких температурах гранул полистирола и агента вспенивающего типа (диоксида углерода и фреоновых смесей).

Внешне экструдированный полистирол – это жесткие плиты высокого уровня прочности с отличными свойствами теплоизоляции.

Материал начали производить более шестидесяти лет назад. И, несмотря на это, на сегодняшний день его можно назвать универсальным утеплителем всех времен и народов.

Одним из первых его преимуществ является широкий спектр применения, как в гражданском, так и частном строительстве.

самый низкий показатель теплопроводности среди теплоизоляций;
высокая прочность при сжатии;
химическая стойкость
водонепроницаемость и паронепроницаемость;
устойчивость к образованию плесени и грибков;
экологически чистый материал.

Вследствие проводимых испытаний было доказано, что характерные свойства экструдированного полистирола не меняются в результате неоднократных промерзаний и оттаиваний. Это делает данный материал практически идеальным для территории России.

На сегодняшний день строительный рынок предлагает широкий ассортимент данного товара. Выбор останется за вами. Вот лишь некоторые популярные марки: «Пеноплекс», «Европлекс», «Техноплекс» и многие другие.

для утепления 1 этажа толщина плиты должна быть не меньше 50 мм;
все, что выше первого этажа – в диапазоне 20-30 мм.

Итак, учитывая данную информацию об экструдированном полистироле, вы сможете правильно подойти к выбору утепления вашего пола.

Маты из экструдированного пенополистирола с фасонными литыми каналами — это, конечно, круто и очень удобно в монтаже, но стоят они, к сожалению, как крыло от самолета.

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

вообще не впитывает влагу;
небольшая теплопроводность и паропроницаемость;
не выделяет вредных веществ;
не боится микроорганизмов;
высокие прочностные характеристики.

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая.

Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт.

Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.

Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.

Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.

Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса.

Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
Тип «В». Слой фольги наклеен с двух сторон.
Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.

Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола. Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм.

Важно. Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх.

Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.

Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.

Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.

Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.

Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.

Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.
Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола. Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Важнейшим этапом отделки любого помещения является утепление полов. Многие недооценивают величину потерь тепла через пол, а ведь правильно подобранный утеплитель позволяет экономить на отоплении до 30% энергии.

Особенно большая экономия достигается при использовании системы теплого пола, которую просто необходимо изолировать снизу, чтобы она не грела перекрытия или грунт.

Выбрать тип утеплителя, наилучшим образом подходящий для вашего помещения — это только половина дела.

Важно, чтобы слой утеплителя был достаточной толщины, ведь даже самый лучший утеплитель не обеспечит достаточной теплоизоляции, если будет уложен слишком тонким слоем. С другой стороны, излишне толстый слой утеплителя уменьшает высоту потолков в помещении и является неоправданной тратой денег.

Базовые коэффициенты теплопроводности изоляционных материалов	λ, Вт/мК
Эковата	0,040
Минеральная вата URSA	0.052
Минеральная вата ISOVER	0.048
Каменная вата Rockwool	0.045
Каменная вата Рагос	0.045
Жесткие мин. ватные плиты	0.085
Пенополистирол	0.041
Пеностекло	0.12
Пенопласт	0.05
Гравий керамзитовый 800	0.21
Гравий керамзитовый 200	0.11

Какая должна быть толщина утеплителя для пола? Важно понимать, что необходимая толщина утеплителя зависит от климатических условий в вашей местности. Очевидно, что при использовании одного и того же утеплителя в однотипных домах в Сочи и в Норильске потребуется совершенно разная толщина слоя.

Если вы живете в более мягком или более суровом климате, то рекомендации нужно корректировать в большую или меньшую сторону. Рассмотрим основные типы теплоизоляции и необходимую толщину слоя при применении в различных типах перекрытий.

Факторы (ТП - теплый пол)	Толщина утеплителя
ТП над отапливаемым помещением, в котором температура воздуха не ниже 18 градусов	30 мм
ТП над отапливаемым помещением с температурой воздуха 10-17 градусов	50 мм
ТП над отапливаемым помещением с температурой 0-10 градусов	70 мм
ТП над неотапливаемым помещением	100 мм
ТП на грунте в цокольном или подвальном этаже с заглублением менее 1,5 м	120 мм
ТП на грунте в цокольном или подвальном этаже с заглублением 1,5м и более	60 мм

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 - технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

№2 - монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 - схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.
