Копка смотровой ямы в гараже. Смотровая яма в неотапливаемом гараже

Гараж – это «сакральное» место почти для каждого мужчины. Большинство автолюбителей стараются обустроить его максимально функционально и практично. Любому автовладельцу нужна смотровая яма гараже, так как для ремонта автомобиля нужно создать условия для доступа к ходовой части и днища своего любимца.

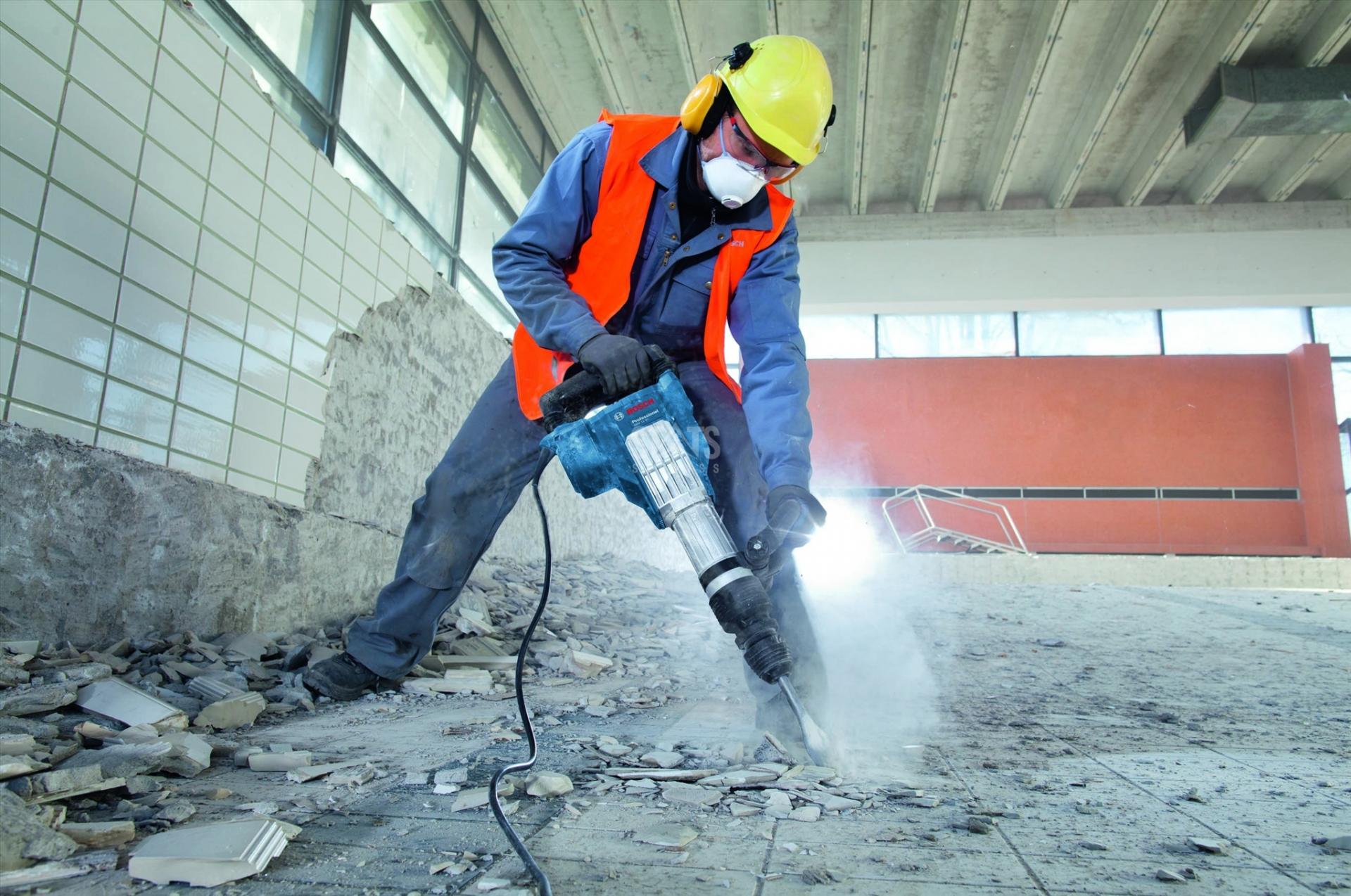

Причем, смотровую яму можно сделать, даже если гараж уже построен: пользователи FORUMHOUSE уверены, что рано или поздно она понадобится. Хотя это может быть проблематично. Если гараж слишком мал, сделать полноценную яму будет сложно, не хватит места. Возможны проблемы и в случае высоких грунтовых вод. Но, если особых сложностей не предвидится, можно приступать к строительству - ремонтировать своего железного коня все равно когда-нибудь придется.

Составляем проект

Перед тем как взяться за выемку грунта, вы точно должны представлять, какой будет смотровая яма в гараже, ее размеры и глубину. Лучше всего сделать компьютерную модель, но подойдет и обычный чертёжный проект.

Обычно ширина ямы – чуть меньше метра (0,8-0,9 м.), но следует руководствоваться габаритами и размерами ходовой части машины. Следует иметь в виду, что от краев смотровой ямы до колес автомобиля должно быть более 20 см. Длина конструкции также определяется габаритами транспорта. Но и здесь не забывайте о запасе. Не поленитесь сделать ее на метр длиннее, чем ваш автомобиль.

Глубина конструкции – тоже индивидуальный параметр. Рассчитывайте его, исходя из собственного роста. Подумайте, в каком положении тела вам лучше работать и учтите, что между вами и авто должно остаться пространство в 25-30 см.

Когда будете определяться с размерами ямы, возьмите во внимание толщину стен. Оставьте «припуск»: полметра – на стены и 30 сантиментов – на пол.

Если планируете сделать в яме полочки для хранения инструментов, то для удобства лучше сразу обозначить их в проекте.

Подготавливаем материал

Когда смотровая яма в гараже готова на стадии проекта, следует позаботиться о строительных материалах.

Какие строительные материалы потребуются:

Влага – коварный враг подземных построек. Поэтому важно обеспечить гидроизоляцию конструкции, она будет особенно актуальной в момент таяния снега и продолжительных дождей.

Для этого понадобится рубероид и глина.

domk , владелец гаража в ГСК с 25-летним стажем, считает, что если грунтовые воды поднимаются выше уровня пола, то никакой гидроизоляционный слой от нее не защитит.

domk

Все 80 гаражей нашего ГСК, стоящего на плывуне, от этого страдают. Победил только один человек: выстилал корыто гидроизола по бетонному основанию, сверху – стяжка, по бокам тоже (опалубка из шифера так и осталась). Сам я предпринимал две попытки спастись. Не смог. В итоге просверлил в полу дыру 11 см, пробурил скважину (через метр уже стоит вода, которая по весне поднимается) и загнал туда канализационную трубу.

Теперь вода в гараже форумчанина легко приходит, но так же легко уходит. Кто-то откачивает воду насосами. Как вариант, можно сделать глобальный дренаж – считает domk – или кессон (дорого и трудоемко). Он же «смирился и живет в гармонии».

Также в смотровая яма в гараже нуждается в вентиляции. Многие делают выход из ямы в вентиляцию всего гаража. Но можно сделать и отдельную вентиляционную трубу.

Строительные работы

Для начала выполняется разметка с использованием рулетки и маяков. Выкапываем яму. Кстати, не спешите выбрасывать весь грунт на этой стадии земляных работ. Оставьте небольшое количество для того, чтобы засыпать стенки после заливки. Пол вырытого котлована должен быть ровным. После чего на дно насыпают слой щебня с песком и тщательно утрамбовывают.

DimaVSmith

Необходимо понять, как сделать так, чтобы при пучении грунта зимой и осадке гаража на место весной яма не проломила пол или не образовалось больших щелей между ее стенами и полом гаража. Тут и играет свою роль засыпка из гравия и песка, т. к. она является непучинистым основанием и неким амортизатором при просадке.

Вся работа представляет собой наслаивание одного материала на другой:

  • слой щебня (15 см) закрывается слоем песка (5-7 см), на песок укладывается рубероид. Его края должны закрывать и нижние участки стен (приблизительно 10-15 см).
  • бетонный раствор заливает слой рубероида.
  • на залитый и немного подсохший пол помещают металлическую сетку и заливают ее раствором цемента (это сделает конструкцию крепкой). Слой должен получиться достаточно толстым (6-7 см). Только когда полы в яме основательно схватятся, можно приниматься за стены. На них наносится небольшой слой глины, далее – слой рубероида.

Сборка опалубки и засыпка

Следующим этапом будет сборка опалубки из досок для возведения стен. Когда вы будете ее собирать, обязательно учитывайте расположение полок для инструментов, которые имеются в проекте. Когда опалубка собрана, ее заливают толстыми слоями цемента (35-40 см). Не забудьте утрамбовывать материал в процессе заливки. В каждый слой добавляйте полоску металлической сетки.

Закладная рама устанавливается сверху стен, когда все они полностью вылиты. Чтобы закрепить анкера, можно применять стальные пруты длиною в полметра. Установите раму так, чтобы по краям ямы получились невысокие бордюры. Они будут служить страховкой, чтобы колесо случайно не соскочило с краев ямы.

Когда бетон окончательно схватился, можно приступать к обратной засыпке стен. Грунт нужно как можно лучше утрамбовать, насыпать сверху щебень и с помощью бетона выровнять поверхность с полом. Смотровая яма в гараже своими руками готова.

Проводим освещение
Также в конструкцию можно провести освещение, это очень поможет при ремонте автомобиля. Провода следует поместить в гофротрубу, а розетка должна находиться в герметичном корпусе. Лестницу для ямы можно не закреплять - доставать ее по мере необходимости.


Правильная эксплуатация смотровой ямы

Многим автовладельцам знакома проблема: в дождливую погоду грязная машина ставится в гараж, и все это попадает в помещение или, того хуже – прямиком в смотровую яму. По этому поводу пользователь FORUMHOUSE Smith2007 дает свои предложения.

Smith2007 участник FORUMHOUSE

Сделать уклон пола в гараже «к смотровой яме» (конвертом). По периметру конструкции – канаву шириной 4-5 см и глубиной 2 см (плиткой выложить). Затем пробурить длинным буром на 40 мм каналы со дна канавки вниз в смотровую яму. Выход отверстия будет на стене смотровой ямы. Таких каналов сделать несколько, от 5 до 8 штук. В образовавшиеся отверстия вставить канализационные трубы, которые все соединить в горизонтальные (почти у пола или чуть выше с уклоном). На дне конструкции сделать углубление под емкость на 10-20 литров, в нее завести весь слив. В емкость можно установить дренажный насос, который включать по мере заполнения емкости для откачки воды.

Форумчане предположили, что система будет забиваться песком и прочим мусором. Поэтому лучше просто накрыть яму щитом, сделав вокруг нее небольшой удобный бортик, а пол организовать так, чтобы все сливалось наружу.

Но тут возможна другая проблема: если делать уклон наружу в сторону ворот, то во время мороза вода будет скапливаться и замерзать внизу ворот – или внутри гаража, или снаружи.

ДмитрийМ

Сделайте такой трапик из плитки, неглубокий и с уклоном. Только не по периметру ямы, а по периметру машины. А грязь вычищать вручную. Ну или если вашу систему будет мутить, с дренажником и ёмкостью, то ежедневно смывать грязь с пола шлангом.

Vzik планирует установку в гараже лотка с пескоуловителем и отводом воды в фильтрующий колодец. Тогда можно будет и машину, и гараж помыть.

Смотровая яма в готовом гараже

Форумчанин Las9w рассказывает, как была построена смотровая яма в гараже своими руками.

  1. Выкопал яму.
  2. Гидроизоляция материалом типа рубероида/рубимаста.
  3. Выложил срезанные с пола гаража куски бетона на пол ямы и засыпал это песком на пару см вверх.
  4. Забетонировал пол (5-10 см бетона).
  5. Выложил стены кирпичом с армированием сеткой каждые 3-4 ряда.
  6. Оставшееся пространство между рубероидом и стеной ямы засыпал выкопанной ранее землей с трамбовкой.

fidel1970 советует выкладывать стены ямы в один кирпич («так надежней, да и ниши для инструмента и освещения легче делать»), а сверху сделать обвязку металлическим уголком. Также форумчанин рекомендует вместо земли засыпать пространство глиной.

Подытожим: смотровая яма в гараже своими руками может быть сделана как опытным мастером, так и новичком в строительном деле. Главное верно оценивать особенности грунта и соблюдать технологию.

Посмотрите видео, в котором специалист советует, как сделать гидроизоляцию погреба в гараже . Гараж можно совместить со столярной мастерской – столяр Александр рассказывает как раз о таком решении. Почитайте полезные . А в этой теме форума вы можете проследить за .

Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.

Функции и необходимость смотровой и овощной ямы в гараже

Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.

Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.

Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.

Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.

При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.

Пошаговое руководство по изготовлению смотровой ямы

Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.

Как определить размер

Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь - S=ah, где a - это длина, h - ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² - это площадь котлована для смотровой ямы.

Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.

Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).

Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.

Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.

Глубина ямы «с запасом» для установки пола

Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.

Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.

Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.

Материалы и инструменты

Чаще всего для изготовления используют бетон, дерево, металл или кирпич.

Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.

Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича - 250х120х60 мм.

При постройке смотровой ямы не обойтись без следующих инструментов:

  • совковой и штыковой лопаты;
  • вёдер для выкопанной земли и бетонной смеси;
  • кельмы;
  • сварочного аппарата;
  • ножовки.

Также необходимы следующие материалы:

  • кирпичи;
  • цемент, песок, щебень;
  • бетон М200 для основания;
  • доски сечением 400х50 мм;
  • арматурные прутья;
  • металлический уголок шириной 50 мм;
  • гидроизоляционный материал.

Инструкция по изготовлению смотровой ямы из кирпича, досок, бетона и железа

Всю работу нужно делать в строгой очерёдности шагов:

  1. Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
  2. На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.
  3. Когда котлован выкопан, необходимо разровнять и спрессовать его дно. Для этого используется трамбовка, которую можно соорудить с помощью саморезов, толстого (диаметром от 100 до 150 мм) и тонкого бруса (для рукоятки). Для этого к торцу одной стороны толстого бруса прикрепить тонкий. Конструкция будет напоминать букву «Т», где ударная часть будет в её основании. На подготовленную поверхность засыпать гравий средних размеров, спрессовать.
  4. Затем нужно подготовить бетонную смесь для заливки пола. Чтобы основание стало более прочным, его необходимо армировать металлической сеткой или прутьями. Размеры ячеек в металлическом каркасе не должны превышать 15 см. Нельзя допускать, чтобы решётка касалась дна котлована.
  5. Залить бетон, полностью покрыв металлический каркас. Для застывания смеси потребуется от 7 до 21 дня. Это зависит от температуры воздуха.
  6. Когда бетон полностью затвердеет, можно приступать к возведению стен в смотровой яме.

Особенности монтажа перегородок зависит от используемого материала.

Смотровая яма из бетона

Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.

Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.

Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.

Смотровая яма из кирпичей

В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.

Смотровая яма из металлических листов (кессон)

Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.

Смотровая яма из деревянных досок

Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать . Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.

Устройство гидроизоляции

Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).

Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.

При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.

Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.

Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.

Изолирующий материал можно наносить с помощью распылителя

Существует другой способ внутренней изоляции от влаги - это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.

Чем закрыть готовую смотровую яму

Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.

Древесина - это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.

Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.

Видео: смотровая яма в гараже своими руками

Пошаговое руководство по строительству овощной ямы с утеплением

Строительство овощной ямы имеет свои особенности.

Чертёж

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см . Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Вариант с оптимальными размерами для этого сооружения

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила - котлован не должен доходить до стен гаража ближе чем на 50 см.

Необходимые материалы и инструменты

Для изготовления овощной ямы в гараже потребуются следующие материалы:

  • гидроизоляционное полотно;
  • арматурные прутья;
  • песок;
  • гравий;
  • доски для опалубки;
  • металлические уголки;
  • проволока;
  • кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

  • штыковой и совковой лопаты;
  • бетономешалки;
  • ёмкостей для бетонной смеси и воды;
  • паяльной лампы;
  • двустороннего скотча;
  • шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Инструкция по изготовлению

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

  1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
  2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
  3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
  4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.
  5. Бетонное основание необходимо армировать металлическими прутьями. Для этого нужны прутья диаметром 8–10 мм. Места пересечений стержней нужно скрепить проволокой. В результате должна получиться металлическая решётка с ячейками не более 15 см. Этот каркас нужно установить на расстоянии в 5 см от дня ямы. Для этого удобно использовать осколки кирпичей .
  6. Установив сетку, можно приступать к заливке бетона. Следует учитывать, что смесь должна полностью покрыть металлический каркас слоем не менее 10 см. Оставить на 14 дней для застывания.
  7. По истечении указанного срока проводятся работы по гидроизоляции. Затем приступают к постройке стен сооружения. Для большей прочности кладки необходимо под каждый ряд кирпичей прокладывать армирующий материал (сетку или проволоку). Продолжить возведение стен до уровня пола гаража.

    Вентиляционные трубы способствуют долгому хранению овощей

  8. Из металлического уголка изготовить раму. Размеры должны совпадать с верхним краем ямы. Установить этот каркас сверху погреба. Он будет служить основанием для установки потолочных досок. Верх погреба можно оставить и так, но для создания более капитальной конструкции потребуется работа с бетоном. Установленные доски послужат основанием для создания бетонного потолка. Для этого необходимо провести все действия с армирующей решёткой и заливкой бетона. Следует предусмотреть и место для люка. Внутри ямы следует подпереть верх брёвнами. Они послужат временными опорами, пока бетонная смесь не застынет. Также нужно предусмотреть отверстие в потолке ямы, для установки вентиляционной трубы. Для этого можно использовать любой материал. Наиболее удобным вариантом будет использование пластиковой или асбестоцементной трубы .

Устройство гидроизоляции

К вопросу об изолировании внутренней поверхности погреба от влаги следует отнестись особенно внимательно. Это важно, так как малейшее отверстие в гидроизоляции станет источником сырости и причиной порчи овощей.

Приступать к этому этапу можно только в том случае, если бетон полностью высох. Вам потребуется гидроизоляционное полотно или акваизол. Этим материалом необходимо покрыть стены и пол овощной ямы. Полотно нужно укладывать с нахлестом не менее 15 см. Места соединений закрепляются с помощью паяльной лампы или двустороннего скотча. Следует очень аккуратно проводить все действия с лампой, чтобы не повредить полотно, в противном случае влага будет попадать внутрь овощной ямы. Этими же материалами покрывают наружную часть потолка ямы.

Как утеплить погреб в гараже

Решение вопроса по утеплению погреба в гараже так же важно, как и установка гидроизоляции. Утеплитель позволит поддерживать внутри ямы стабильную температуру. Для этого можно использовать минеральную вату или пенопласт.

Для установки панелей из пенопласта потребуются пластиковые дюбели «зонтики». Процесс монтажа выглядит следующим образом:

  1. С помощью дрели или перфоратора в приложенной к стене плите просверливаются пять отверстий (по углам и в середине материала).
  2. В них забиваются пластиковые дюбели, в которые закручиваются саморезы.
  3. Стыки плит заполняются монтажной пеной.

В северных областях, где температура воздуха опускается ниже 25–30ºС, необходимо утеплить ещё и потолок овощной ямы. Чтобы со временем пенопласт не крошился, можно покрыть его любым отделочным материалом. Это создаст дополнительный теплоизоляционный эффект.

Видео: как сделать сухую яму, погреб, подвал в гараже нужной ширины

Сделать в гараже смотровую или овощную яму своими руками совсем несложно. Достаточно прислушиваться к рекомендациям специалистов и следовать пошаговым инструкциям. При желании эти два помещения можно совместить.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать , которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

чертеж смотровой ямы
схема смотровой ямы с нишами

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

план смотровой ямы с нишами для инструмента
котлован под яму

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

гидроизоляция, опалубка и армирование
заливка бетона с вибрированием

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.



После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Гараж - это творческая мастерская настоящих мужчин. Большинство представителей сильного пола имеют машину, за которой необходимо следить и вовремя ремонтировать. Для того чтобы ремонтные работы под авто не проводить лежа на спине, каждый может самостоятельно оборудовать свой гараж так называемой смотровой ямой. Как правильно сделать это приспособление и что для этого нужно детальнее рассмотрим в нашей статье.

Как правильно спроектировать смотровую яму в гараже

Наличие собственной смотровой ямы для автолюбителей большой плюс. Без лишних затрат и в любое время суток есть возможность провести мелкий ремонт или профилактику своей машины не покидая дома. Конечно же, правильно планировать постройку смотровой ямы перед сооружением самого гаража, но часто их созданием занимаются уже на основе готового здания. Прежде чем приступить к строительным действиям, необходимо, на основе замеров, сделать проект будущего гаражного приспособления. Профессионалы этого дела дают множество ответов на вопрос: как сделать разметку смотровой ямы в гараже? Габариты смотровой ямы в идеале должны соответствовать некоторым параметрам. Опираться можно на размеры конкретно вашего автомобиля, если сооружение предназначено чисто для ремонта одного авто. Но все же стоит задуматься над тем, что со временем Вы можете поменять машину, и она будет совсем других габаритов, а гараж останется тем же. Поэтому, рекомендуют к размерам по автомобилю добавлять запас примерно в 1 метр, это позволит сделать рабочее место еще более удобным.

Длина смотровой ямы чаще всего составляет 4-5 метров, плюс запас. Такие размеры позволяют иметь достаточно пространства для реализации ремонтных хлопот.

Ширина конструкции варьируется в зависимости от расстояния между колесами машины. Для легковых моделей стандартом является примерно 80 см.

Глубина ямы обычно определяется под рост хозяина. Но это не значит, что она должна быть очень глубокой или наоборот. Лучше все же найти золотую середину, опираясь на предыдущие размеры. Определение размеров смотровой ямы подразумевает дальнейшее изготовление чертежа, который в процессе реализуется этапом выкапывания котлована.

Земляные работы при изготовлении смотровой ямы своими руками

Одним из самых объемных и требующих приложения усилий, считается этап земляных работ при изготовлении смотровой ямы в гараже своими руками. Чтобы выкопать яму стандартного размера нужно раскопать около 10 кубометров земли. Обычно разметку будущей конструкции помечают с помощью колышков. Выкопанное днище проверяют строительным уровнем, который позволяет, определить равномерно ли раскопана, поверхность земли. Правильно выкопанный котлован, с соблюдением всех размеров, считается залогом будущей функциональности, надежности и удобства конструкции смотровой ямы в вашем гараже.

Изготовление стен и пола гаражной ямы своими руками

Перед тем как приступать к работе над полом и стенами гаражной ямы, стоит еще раз проверить все замеры. Рекомендовано, чтобы верхняя часть котлована была немного шире, чем внизу.

Чаще всего пол смотровой ямы заливают бетоном. Этот процесс необходимо проводить в два этапа: сначала залить половину, затем еще одну. Предварительно под бетонную заливку пол подготавливают таким образом: на землю высыпается 5 - 6 см. песка, который утрамбовывают вручную.

При бетонировании пола используют арматуру или мелкую сетку, которые обеспечивают бетонному покрытию долговечность и надежность.

Особенности изготовления стен смотровой ямы своими руками зависят от выбранного материала для работы. Для возведения стен обычно выбирают один из двух распространенных материалов: кирпич или монолитный бетон.

Смотровая яма из бетона

Для сооружения ямы для гаража необходимо приготовить такие инструменты и материалы:

1. Пила, штыковая лопата, уровень, кусачки, угольник, молоток, болторез и др.

2. Гвозди, бетон, пиломатериалы для создания опалубки, арматурная сетка, гравий и др.

По размерам выкапываем яму, как было описано выше, и заливаем бетонный пол. После полного высыхания бетона начинается этап работы над опалубкой. Заранее нужно подумать о полках для инструментов и подручных материалов. Опалубку обычно собирают из досок или других древесных материалов. Когда конструкция опалубки собрана полностью, ее цементируют слоем примерно в 40 см. рекомендовано добавлять металлическую сетку в каждый слой.

Когда со стенами проведены все отделочные работы, тогда сверху обосновывают закладную раму, основной функцией которой считается - страховка колеса от попадания в яму.

Особенность смотровой ямы из бетона заключается в правильном проведении этапов работы с самим раствором, от которого зависит прочность и долговечность конструкции.

Помните, для того чтобы избежать неприятных нестыковок и хлопот нужно заранее подготовить проект своей смотровой ямы для гаража.

Смотровая яма из кирпича

Аналогично первому варианту первым процессом сооружения гаражной ямы из кирпича, является заливка пола. Когда пол готов можно приступать к работе непосредственно над самими стенами. Особенности смотровой ямы из кирпича заключаются в следующих моментах работы.

При планировке стоит заранее выбрать места расположения ниш под инструменты и т.п. Лучше, чтобы такие углубления располагались в боковых сторонах постройки. При выкладке стен можно выбрать толщину - целый или ½ кирпича. При приготовлении раствора новичкам рекомендуется в готовую смесь добавить жидкое мыло, так как оно продлевает время застывания, что очень выгодно для работы неопытных строителей.

При кладке кирпича важно, чтобы все было аккуратно и ровно. Для этого используют натянутый шнур, с помощью которого проверяют вертикальность.

Как показывает практика, быстрому разрушению поддаются верхние ряды кирпича. Поэтому их нужно защищать при помощи металлических уголков.

Гидроизоляция смотровой ямы своими руками

Наличие смотровой ямы в гараже - это, конечно же, очень удобно и так далее, но и очень опасно для самой техники. Если упустить такой важный момент как гидроизоляция данной конструкции, то в помещении будет влажно и сыро, а это прямая дорога к коррозии и прочих негативных моментов.

Вопросы гидроизоляции и утепления смотровой ямы в гараже своими руками считаются достаточно спорными даже среди профессиональных мастеров. А все дело в том, что для создания гидроизоляции используются разного типа материалы:

Работы по гидроизоляции условно можно разделить на первичные и вторичные.

Первичный этап включает такие процессы:

1. Первый слой под бетон нужно засыпать гравием примерно в 15см.

3. Начальная защита стен, перед гидроизолирующим покрытием, требует обработки поверхности жирной глиной.

Вторичная гидроизоляция, она же основная, заключается в использовании материалов подходящих для заглубления.

Первый тип - это битумные материалы. Обычно они выпускаются производителями в специально сформированных рулонах. Применение битума требует дополнительного использования нужной марки растворителей. Популярными считаются такие битумные материалы как - рубероид, еврорубероид, рубемаст.

Второй - полимерные мембраны. Срок службы этого вида практически неограничен. Гидроизоляционные мембраны бывают однослойными и многослойными. Они очень устойчивы к физическим и химическим воздействиям. Один важный момент - это достаточно дорогостоящий материал.

Проникающие материалы славятся своей максимальной устойчивостью к проникновению влаги. Специальные смазки нужно наносить на влажную поверхность. Благодаря своим свойствам они плотно проникают вглубь и прочно закупориваются.

Часто используемым материалом для гидроизоляции считается жидкая резина. Она очень удобна в использовании и применяется при различных температурных условиях. К тому же это очень выгодная продукция: всего 2 мм жидкой резины практически полностью компенсируют четыре слоя битумных материалов.

Работу по гидроизоляции смотровой ямы нужно проводить в несколько шагов. Стоит учитывать, что каждый слой использованных материалов для гидроизоляции, так или иначе, отнимают от вашей гаражной конструкции хоть и минимальное, но пространство. Поэтому очень важно размеры выкопанной ямы делать с запасом, учитывая все процессы. Монтаж гидроизоляции напрямую зависит от выбранных материалов.

Что касается утепления смотровой ямы, то многие говорят о том, что лучший вариант это отапливаемый гараж. Но если это не вариант и нужно выбирать какой-то материал, то лучше всего брать - пенополистирол.

Дополнительное оборудование смотровой ямы своими руками

Если в гаражном помещении в наличии имеется смотровая яма, то очень важно, чтобы в нерабочее время она была закрыта. Для этого хозяину нужно позаботится о дополнительном оборудовании в смотровой яме. Крыша смотровой ямы, даже при наличии гидроизоляции в углублении, все же защищает автомобиль от возможной повышенной влажности.

Спорным вопросом по поводу оборудования смотровой ямы считается освещения. Некоторые автолюбители говорят о том, что это необходимость, другие считают что достаточно и простой переноски с лампочкой. Помните напряжение 220 В при использовании в смотровой яме несут угрозу для жизни. Для таких помещений используют специальные лампы.

Наличие смотровой ямы автоматически делает гараж владельца автомобиля - мультифункциональным и удобным.

Для подробной информации по проектированию и сооружению смотровой ямы своими руками предлагаем посмотреть видео:

Диагностическая яма всегда является желанным атрибутом гаража. Она позволяет с удобством осматривать низ автомобиля. Рукастый автолюбитель с ее помощью самостоятельно заменит масло или порванную манжету. Именно с нее следует начать обустройство гаража. Потратив некоторую сумму, яму можно соорудить с использованием наемного труда. Статья рассказывает, как сделать эту работу своими руками.

Из чего построить смотровую яму

Смотровая яма в гараже обычно сооружается из кирпича или монолитного железобетона. Оба варианта имеют свои преимущества и недостатки. Кирпичная кладка менее трудоемка, но не столь прочна и требует дополнительной затирки наружных кладочных швов перед нанесением гидроизоляции.

Железобетонные стены прочнее и более долговечны. К недостаткам можно отнести повышенную трудоемкость изготовления. Для заливки бетонного раствора необходимо сооружать опалубку, внутри которой вяжут арматуру. Требуется большое количество раствора. Своими руками возможно сделать как кирпичные, так и бетонные стены.


Размеры и положение смотровой ямы

Рациональнее отрывать смотровую траншею одновременно с закладкой фундамента гаража. Ширина канавы обычно составляет 70–80 см. Если взять ее менее 70 см, траншея будет тесной, шире 80 см - больше риск провалиться в яму, что нередко и случается. Хорошо, если поблизости окажутся несколько крепких ребят. Высотой траншею делают примерно 180 см, чтобы от головы до днища авто было около 15 см просвета. Длина должна быть не менее двух метров, а лучше - по длине автомашины плюс 1 метр.

Положение канавы может быть различным: по центру ворот или со смещением. В этом случае машина стоит в стороне от подполья с его сырым воздухом. Для осмотра или выполнения каких-либо работ придется маневрировать, чтобы заехать на канаву. Для более удобного входа смотровая яма в гараже может иметь Г-образную конфигурацию. Можно спускаться и подниматься по лестнице, не перекатывая машины.


Спускаться в яму по приставной лесенке неудобно и опасно. Лестница должна быть стационарной, при этом - удобной и безопасной. Наилучшим вариантом является изготовление ступенек одновременно с возведением ограждающей конструкции. При кирпичных стенах и ступени целесообразно выполнить из кирпича. Заливая стены из монолитного железобетона, следует заодно отлить ступени. Если же на этом этапе они по какой-то причине не были изготовлены, то лестницу можно сделать и позднее своими руками, когда будет выполняться обустройство смотровой канавы. Лестницу изготавливают деревянной - с креплением ступеней на тетивах или косоурах, а также металлической - с проступями из рифленого железа.

Как сделать подсветку смотровой ямы

Выполняя обустройство гаражного бокса, следует предусмотреть освещение смотровой ямы в гараже. Согласно правилам устройства освещения в ремонтных ямах применение ламп накаливания 220 В запрещается. Допускается использование источников света с лампами не более чем на 36 В. Для их питания применяют понижающий трансформатор. Хорошим вариантом являются светильники дневного света в герметичном корпусе. Если используется переноска на 24 В, кабель по технике безопасности должен быть длиной не менее четырех метров.

Вентиляция подполья

В ремонтной траншее из-за разности температур возникает повышенная влажность и образуется конденсат с осаждением на днище автомобиля. Чтобы избежать этого неприятного явления, смотровая яма в гараже должна иметь хорошую вентиляцию. Вытяжной канал выполняют из асбоцементной или пластиковой канализационной трубы, заложенной в щебеночную подготовку пола. Эту трубу необходимо соединить переходным коленом с вертикальным вытяжным стояком. Вытяжки из-под потолка гаражного бокса и траншеи должны быть самостоятельными. Если объединить их в одну - эффективность вентиляции технического подполья резко снизится.

Контуры котлована

Перед тем как размечать место в гараже под будущую траншею, необходимо выполнить чертеж ее поперечного сечения. За основу следует брать размер траншеи в свету. Например, ширина будет составлять 70 см. К этой величине нужно прибавить удвоенную толщину стенки. Если последняя равна 20 см, получится: 70 + (2 × 20) = 110 см. Добавить еще запас - по 5 см с каждой стороны. В конечном счете ширина траншеи внизу составит: 110 + (2 × 5) = 120 см. Для того чтобы облегчить впоследствии нанесение обмазочной гидроизоляции, стенки траншеи следует выполнять наклонными. Для этого достаточно ширину траншеи на полу гаража увеличить на 60 см (по 30 - на сторону). То есть, вверху ширина канавы будет равняться 180 см. По такому же принципу копают траншеи для фундамента.

Ковш или лопата

Если смотровая яма в гараже изготавливается одновременно с заливкой фундамента, есть смысл прибегнуть к услугам экскаватора. Вся работа будет выполнена за полдня. Расходы будут такого же порядка, как если нанять землекопов. Иногда бывает, что в сезон их еще и не найдешь. Ну а если пришла мысль устроить техническую траншею, когда гараж уже построен? Остается только один выход - выкопать котлован своими руками. Чтобы не делать лишней работы, какое-то количество вынутого грунта следует складировать недалеко от строительного плацдарма, поскольку земля понадобится для обратной засыпки пазух.

Основание траншеи от проникающей влаги должна защищать гидроизоляция. На утрамбованное дно котлована предварительно заливают 10-сантиметровую подбетонку. Для подготовки достаточно раствора марки М 150. По ширине подготовительный слой выполняют заподлицо с наружной поверхностью будущих стен траншеи. Для изоляции подошвы применяют любой вид рулонного изоляционного материала - рубероид, Бикрост, Акваизол, полимерные мембраны. Полотна следует отрезать с напуском на стены.

Поверх изолирующего слоя заливают бетонный пол. Марку берут прочнее - М 200. Толщины достаточно 7–8 см, но заливаемую поверхность лучше армировать дорожной сеткой 150 × 150 с толщиной проволоки 4 (3) мм.

Правила конструкции стен

Перефразируя Генри Форда, можно сказать - конструкция стен траншеи может быть любой, при условии, что она жесткая и прочная. Чтобы в недалекой перспективе стены не выпучились и не растрескались, следует знать - как их не нужно делать:

  • класть кирпичные стены в один ложок (толщиной 120 мм);
  • производить кладку из кирпича без армирования;
  • использовать для кладки силикатные изделия;
  • заливать бетонную смесь непосредственно в грунт (с наружной стороны канавы);
  • заливать бетон без арматуры;
  • использовать бутобетон.

Комбинированная стена

Ниже описывается один из возможных вариантов сооружения ограждающей конструкции своими руками. Наружные стенки котлована выкапывают наклонными, с запасом по ширине, чтобы обеспечить в дальнейшем доступ для гидроизоляционных работ. Выкладывают 4–5 рядов кирпичной кладки в полкирпича по всему внутреннему контуру будущего сооружения. Эта перегородка будет служить внутренней опалубкой. Наружную устанавливают, отступая 130 мм от сложенной стенки сразу на всю высоту траншеи, используя старые доски, листы фанеры, ДСП, ОСП и другие подобные материалы. Подпирают ее распорками и укосинами, после чего заливают бетонный раствор с верхним обрезом кладки.

Укладывают армирующую кладочную сетку шириной 250 мм с ячейкой 50 × 50 и толщиной проволоки 4 или 5 мм. Выкладывают следующий участок и снова устанавливают арматуру. Для лучшего сцепления с бетоном наружную поверхность кладки из кирпича выполняют «в пустошовку». Жесткость конструкции придадут замкнутые пояса из прутков арматуры диаметром 10 мм, заложенные внизу и вверху ограждения. Чтобы впоследствии оборудовать освещение смотровой ямы в гараже, предусматривают ниши для установки светильников. Гидроизоляция, если она предусмотрена проектом, выполняется после снятия наружной опалубки.

Обзорная канава и грунтовые воды

Не всегда, к сожалению, в гараже можно изготовить обзорную канаву. При расположении грунтовых вод (ГВ) под гаражом на глубине меньшей двух метров, не стоит и приступать к строительству. Жизнь показывает, что в этом случае не поможет никакая гидроизоляция стен. Когда ГВ находятся на отметке ниже 2,5 метра, траншею можно соорудить при условии, что будет выполнена качественная гидроизоляция наружных стен смотровой канавы. Ее можно выполнить своими руками из нескольких слоев оклеечного материала: рубероид, Технониколь, Стеклоизол, Гидростеклоизол и других. Оклеивают поверхности с помощью расплавленного битума. Существуют материалы проникающего действия: Гидротекс, Акватрон-6, Пенетрон. Они удобны тем, что наносятся на сырой бетон и сокращают время ожидания. Хорошим глиняным замком служит жирная мятая глина.


Глобальное утепление

Чтобы смотровая яма в гараже зимой не покрывалась инеем, ее можно утеплить. Для этого наружные стены, на которые нанесена гидроизоляция, необходимо оклеить плитами утеплителя - пенополистиролом толщиной 5 см. Если такой утеплитель уложить в 2 слоя под отмостку по периметру всего гаража, пол в гараже и траншея будут еще теплее.

Траншея в полнаката

Чтобы случайно не упасть в яму, нужно сделать поверх нее ограждающий настил. Самая простая конструкция - толстые поперечные доски, уложенные внутрь окантовки из уголков, установленной с помощью закладных элементов или закрепленной анкерными болтами. Для этой цели хорошо подходят отходы деревообработки - горбыли, уложенные выпуклостью вниз. Смотровая яма в гараже, закрытая ими, при взгляде снизу напоминает фронтовую землянку.

В заключение

Строительство смотровой траншеи напоминает заливку фундамента и проходит те же этапы:

  • разметка;
  • земляные работы;
  • изготовление подошвы;
  • возведение стен;
  • гидроизоляция;
  • утепление.

Закончив строительство траншеи из железобетона или кирпича, производят ее обустройство. Изнутри яму можно оштукатурить или облицевать кафелем. Такой «андеграунд», построенный своими руками, позволит водить автомобиль с полной уверенностью за его техническое состояние. Ведь подключив освещение смотровой ямы в гараже, можно регулярно оценивать состояние ходовой части своего авто.
