Правильный армопояс. Армирующий кирпичный пояс

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите у дома армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное пояснение необходимости усиления стен. Всем, кто собирается построить прочный дом будет полезна информация о назначении, разновидностях и устройстве армопоясов.

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
  3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
  4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

  • под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
  • стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В , и анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – , то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

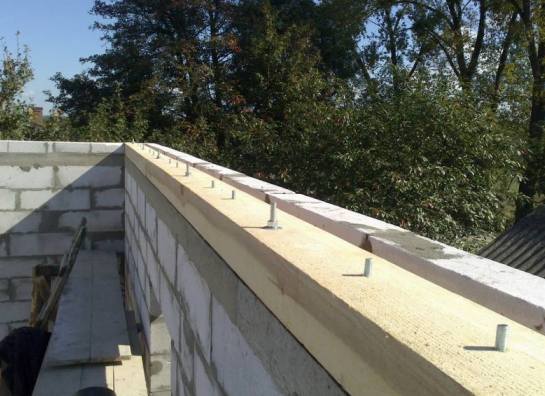

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Армированный пояс (армопояс) – железобетонный слой, который укладывается вдоль всего периметра постройки. Устройство армопояса с армированием и опалубкой повышает прочность несущих стен. Это позволяет повысить прочность и эксплуатационный срок конструкции. Как показывает практика, она практически не подвергается разрушению даже во время проседания грунта или его сдвига. Также армопояс называют сейсмопоясом, железобетонным или разгрузочным поясом.

Для чего нужно устройство армопояса и опорного каркаса

Строительные материалы, которые сегодня применяются для строительства, имеют много преимуществ. Однако большинство из них отличаются недостаточной жесткостью и отрицательно воспринимают точечные усилия.

Армированный пояс (армопояс) – железобетонный слой, который укладывается вдоль всего периметра постройки

Для того, чтобы укрепить здания из кирпича или блочных материалов, нужно знать, как сделать опалубку для армопояса. Чаще всего к этому прибегают во время:

  • сооружения мелкозаглубленного фундамента;
  • строительства дома на участке с уклоном;
  • близкого расположения постройки к водоему;
  • строительных работ на просадочном грунте;
  • возведения конструкций в сейсмически активных зонах.

Изготовление армопояса осуществляется по нескольким технологиям: с одноразовой или съемной опалубкой. Используя готовые блоки несъемной опалубки, можно быстро собрать форму для заливки бетона. Обычно в таком случае применяются блоки из пенополистирола – так исключено образование мостиков холода.

Одноразовая и съемная опалубка может выполняться своими руками. В последнем случае вместо готовых блоков используются доски – это значительно удешевляет строительство.

Когда необходимо устройство армопояса

Усадка грунтов, ветровые нагрузки и температурные колебания оказывают существенное влияние на состояние здания. Для того, чтобы сделать постройку неуязвимой к негативным факторам окружающей среды, понадобится дополнительное укрепление. Максимальную эффективность демонстрирует сейсмопояс при строительстве из газосиликатных блоков (именно они особенно уязвимы к деформациям изгибающего типа.)


Армирование пояса четырехпрутковыми сетками

Армопояс принимает основную нагрузку на себя и способствует увеличению срока эксплуатации сооружения. Использовать его нужно:

  • для равномерного распределения нагрузки на каркас здания;
  • при креплении бруса к верхушкам стен (армопояс под крышу препятствует возникновению чрезмерных вертикальных нагрузок);
  • с целью исправления ошибок, допущенных во время кладки;
  • фиксации замкнутой линии, которая является основанием крепления кровли;
  • обеспечения высокой жесткости здания.

Опалубка для армопояса также упрощает процесс заливки фундамента, стен, перекрытий и других железобетонных конструкций. Эта система состоит из палубы, соприкасающейся с бетоном, строительных лесов и крепежных элементов. Опалубка выполняется из различных материалов:

  • прокатной, листовой стали;
  • алюминия;
  • доски, ДСП или фанеры;
  • пластика и его разновидностей.

Опалубка для фундамента своими руками

Каким бывает устройство армированного пояса

Для долговечного и надежного фундамента требуется немало строительных материалов. Чтобы избежать напрасных расходов, эксперты рекомендуют использовать специальный калькулятор расчета армопояса. Найти его можно на тематических сайтах – достаточно лишь ввести основные параметры будущего фундамента. Точный расчет армопояса осуществляется исходя из таких данных:

  • длина ленты;
  • ширина ленты;
  • желаемая высота фундамента;
  • количество ниток арматуры;
  • диаметр арматуры.

В современном строительстве используется несколько армированных поясов. Каждая конструкция армопояса, представленная ниже, отличается методом укладки и назначением. Рекомендуется учитывать особенности каждого из них для долговечного и грамотного строительства:

  • первый пояс (ростверк) заливается одновременно с ленточным фундаментом (бетон заливается в траншею на 300-400 мм) Это – залог прочности внешних и капитальных внутренних стен;
  • второй пояс укладывается поверх фундаментных блоков высотой 200-400 мм. Так как с его помощью распределяется нагрузка на фундамент от всего дома, укрепление важно использовать при строительстве каждого этажа многоэтажных сооружений;

Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем
  • третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем. Устройство опалубки армопояса способствует равномерному распределению нагрузки над оконными и дверными проемами – оно укладывается поверх силикатных блоков, под плиты междуэтажных перекрытий;
  • армопояс под крышу принимает на себя всю нагрузку от кровли, негативное воздействие сильного ветра и осадков. Он выполняется под балками кровли для укрепления бруса с помощью анкерных болтов.

Как выполняется опалубка для армопояса

Если вы выбрали более экономный метод опалубки – важно устанавливать деревянные щиты таким образом, чтобы их положение не нарушалось из-за давления бетона.

Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:

  • снизу деревянного щита крепится шуруп 6 х 100 мм;
  • расстояние между шурупами должно быть около 700 мм;
  • щит прикладывается к стене, высверливается отверстие, в которое вставляется шуруп;
  • рекомендованный диаметр отверстия – 6 мм.

Верхняя часть опалубки также устанавливается достаточно просто, по аналогичной схеме, но вместо шурупа используется саморез. В кирпиче или шве лицевой кладки сверлится отверстие, в которое вбивается арматура. Далее саморез и арматура стягиваются вязальной проволокой. Следует придерживаться расстояния между крепежными элементами в пределах 1-1,5 м. После затвердения армопояса опалубку можно снимать. В теплое время года бетон схватывается за сутки, зимой и осенью это займет более двух дней.


Опалубка для армопояса под плиты перекрытия

Важно контролировать уровень верхнего края опалубки – перепады не должны превышать 1 см. С этой точки зрения более рационально использовать опалубку несъемного или комбинированного типа.

Если же вы планируете далее утеплять фасад пенопластом – несъемная опалубка из блоков из полистирола станет элементом утепляющего слоя. Единственное отличие технологи изготовления такой опалубки от съемной – в соединении нескольких частей для армопояса перекрытия. Их следует скрепить таким образом, чтобы в процессе застывания бетона раствор не раздвинул их в стороны.

Как правильно залить армопояс

Качественное устройство армопояса заключается в грамотной укладке арматурного каркаса и заливке форм бетоном. Наиболее надежным считается каркас, выполненный из металлических прутьев (сечением 8-10 мм), скрепленных между собой проволокой и горизонтально уложенных в форму. Важно скреплять каркас кольцом из вязальной проволоки через каждые 50 см.

Чтобы устройство армированного пояса было максимально эффективным, необходимо заливать раствор так, чтобы полностью весь арматурный каркас был погружен в бетон. После заливки убедитесь, что металлические стержни не соприкасаются с опалубкой: с целью регулировки высоты можно подложить под каркас обломки кирпича или другой строительный материал. На финишном этапе остается залить бетон в формы и уплотнить. После того, как он полностью «схватится», формы разбирают.


Заливка армопояса бетоном

Чтобы укрепить фундамент и несущие конструкции будущего здания, не обязательно обладать особыми навыками. Воспользовавшись следующими рекомендациями, вы узнаете, как правильно залить армопояс для того, чтобы здание было устойчивым и прочным, несмотря на какие-либо внешние негативные факторы.

  • под балки перекрытия будет служить гораздо дольше, если предварительно выровнять стены и очистить их от остатков бетонного раствора;
  • выбирая материал для закрепления деревянных щитов, важно использовать саморезы. Они, в отличие от гвоздей, быстро извлекаются с помощью аккумуляторного шуруповерта;
  • арматура из стекловолокна отличается устойчивостью к низким температурам, но вот при экстремально высоких температурах материал начинает плавиться – это необходимо учитывать при выборе строительных материалов;
  • выполняя армирование кладки из кирпича, обеспечьте полную герметизацию стыков. Образовавшиеся щели заполните густым раствором с добавлением монтажной пены или специальной пленки;
  • особо важно выполнять опалубку в один прием (подробнее о том, как правильно армировать ленточный фундамент своими руками можно узнать на этом сайте);
  • главное условие армирования – замкнутая конструкция. Укрепление ни в коем случае не должно прерываться;

  • существует несколько противоречивых мнений о том, можно ли сваривать арматуру для фундамента. Специалисты утверждают, что прочность и жесткость в месте сварочного соединения несколько снижаются.
  • предпочтительно использовать высококачественный бетон марки не менее М200;
  • правильное армирование углов подразумевает крепление арматуры только с использованием отогнутых элементов;
  • в жаркий период нужно обильно смачивать обрабатываемые поверхности водой – так вы не допустите появления трещин в застывшем растворе.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков :

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, Ростов:

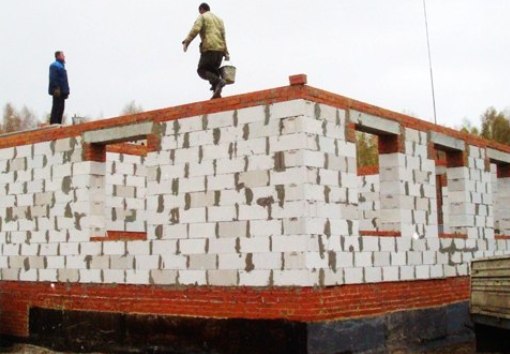

Строим дома из газоблоков . Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

2.3 Обустройство армопояса своими руками (видео)

Армопояс для газобетона под балки перекрытия


В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых видов бетона, используемых для жилищного строительства. Широко применяется газовый бетон, имеющий множество достоинств. Однако материал обладает недостаточной прочностью и требует усиления, предотвращающего появление трещин. Для устранения проблемы устанавливается армопояс на газобетоне. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики строения.

Сооружение монолитной железобетонной конструкции по периметру здания позволяет усилить участки, склонные к образованию трещин. Это капитальные стены, воспринимающие нагрузки перекрытия, проемы дверей и окон. Монолитный пояс предотвращает воздействие деформации строения в результате ветровых нагрузок, сейсмической активности, реакции почвы, а также позволяет осуществить крепление под балки перекрытия.

Самостоятельное сооружение армопояса для газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся детально на этой технологии, рассмотрим, .

Армопояс представляет собой конструкцию по всему периметру верхних стен строения из железобетона

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям, материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает расходы на отопление помещения.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

  • повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
  • устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
  • повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
  • экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
  • возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
  • небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
  • невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет замкнутый по периметру здания монолитный контур, изготовленный из бетона марки М300 и стальных арматурных каркасов. Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях строения устанавливаются прочные арматурные каркасы. Они предназначены для следующих целей:

  1. Компенсации усилий, связанных с усадкой основания.
  2. Обеспечения устойчивости строения при пучении почвы.
  3. Формирования конструкции, стойкой к воздействию порывов ветра.
  4. Усиления опорной поверхности стен, воспринимающих нагрузки от кровли.
  5. Обеспечения возможности строительства здания при наклонной поверхности грунта.
  6. Сохранения целостности постройки, расположенной в районах с повышенной сейсмической активностью.

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет

Воздействие указанных факторов на газобетонные стены, не укрепленные контуром усиления, способно нарушить целостность здания. Обладая несложной конструкцией, монолитный пояс необходим для здания, возведенного из газобетонного композита.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

  • крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
  • опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
  • монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Проблемные участки

Для укрепления нагруженных участков формируется армопояс на газобетоне. Усиливающий контур выполняется на разных уровнях. Остановимся на зонах, требующих армирования:

  1. Участок между фундаментом и первым рядом газобетонной кладки подвержен значительным усилиям от стены здания и перекрытия. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой строения на основание.
  2. выполняется каждый 4 блок стальной сеткой или арматурными прутьями.
  3. Опорная поверхность капитальных стен, являющаяся основой под балки перекрытия, воспринимает массу кровли. Для усиления применяются стальные прутки диаметром 12 мм, объединённые в замкнутый армирующий контур, распределяющий по периметру здания усилия от опорной конструкции крыши.
  4. Проемы для дверей и окон требуют прочного армирования. Их усиление осуществляют стальными стержнями диаметром 10 мм, размещенными в пазах газобетонных блоков. После установки прутьев пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Правильно выполненный армопояс на газобетоне укрепляет проблемные участки, повышает прочность и ресурс эксплуатации здания.

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам

Необходимые инструменты

Для устройства армопояса на газобетоне подготовьте:

  • «болгарку», необходимую для нарезки арматуры;
  • штроборез, предназначенный для выполнения каналов под укладку прутков;
  • рулетку, уровень треугольник, используемые при замерах;
  • оснастку для изгибания стальных стержней;
  • крючок для вязания проволокой стальной арматуры;
  • бетоносмеситель, позволяющий приготовить бетонный раствор для заливки пояса усиления.

Применяемые материалы

Чтобы армировать газобетон подготовьте необходимые материалы:

  1. Сетку из стальных прутков диаметром 4 мм, образующих квадратные ячейки 5х5 см. Укрепление производят, закрепляя сетку на газобетонной поверхности. Затем сетку цементируют, нанося слой раствора. Чтобы не допустить коррозии, сетка должна полностью находиться в цементном составе.
  2. Арматурные стержни диаметром 10–14 мм, сечение которых соответствует нагрузкам. Укрепление производится арматурой, расположенной в пазах, выполненных штроборезом. После размещения в полостях прутков, их цементируют. Угловые элементы армируют аналогичным образом, выполняя паз радиусной формы.

Потребуется также цементный раствор для заливки армирующих элементов, бетон для заливки пояса под балки перекрытия и вязальная проволока, используемая при изготовлении каркасов.

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз

Технология работ

Рассмотрим, – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

  • подготовьте и нарежьте доски толщиной 3–4 см;
  • сбейте щиты необходимых размеров;
  • закрепите боковые поверхности опалубки к газобетонным стенам;
  • установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

  1. Подготовьте арматуру диаметром 8–12 мм.
  2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
  3. Соедините с помощью вязальной проволоки нижний уровень.
  4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
  5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
  6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

  • подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
  • заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
  • уплотните бетонный массив, используя арматуру или , что обеспечит выход воздуха и исключит образование полостей;
  • обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
  • постелите полиэтилен, затрудняющий испарение влаги;
  • демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Заключение

После ознакомления с материалом статьи, не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона. Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости, проконсультироваться с профессиональными строителями.

Время чтения ≈ 3 минут

Армированный пояс считается одним из самых важных этапов строительства блочного дома. Он делается в конце каждого этажа. Армопояс на газобетоне даёт жёсткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, можно для этих целей пригласить специалистов, но те, кто более-менее ориентируется в строительном деле, вполне способны произвести заливку армопояса, следуя пошаговой инструкции.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины. Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно.

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.
