Как делается громоотвод в частном доме. Защищаем дом от молнии — делаем громоотвод своими руками

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :

  1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
  2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
  3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
  4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

Грозы с громом и молнией в средней полосе — не такая уж редкость. По статистическим данным только 30% всех молний попадают в землю. Все остальные бьют в объекты, возвышающиеся над поверхностью: высоковольтные линии, башни, здания. При этом заряд молнии имеет мощность в тысячи киловатт. Любой, кто имеет хоть какое-то понятие о силе тока, может представить, какой разрушительной силой обладает это природное явление. Выход из строя дорогостоящего оборудования, пожары, тяжелые поражения людей – только часть бед, которые может принести стихия.

Установка в частном доме громоотвода имеет огромное значение. Эта мера предосторожности может не только уберечь от огромных расходов на покупку новой техники или восстановление здания после первого же пожара, вызванного ударом молнии, но и спасти не одну человеческую жизнь. При этом установить громоотвод в частном доме вполне реально и своими руками. В его конструкции нет ничего особенно сложного.

Простейшая схема громоотвода

Вероятность того, что в первую же грозу в здание угодит молния, прямо пропорциональна его высоте. Электрический разряд колоссальной мощности, заключенный в молнии, вероятнее всего попадет в то, что ближе к нему и дальше от земли. На этой закономерности и построен принцип громоотвода.

Громоотвод состоит из 3-х основных частей:

  • молниеприемника, который представляет собой длинный металлический стержень;
  • токовода, по которому разряд направляется от молниеприемника к земле;
  • заземление – устройство, благодаря которому мощный электрический разряд молнии разряжается в почву.

Молниеприемник

Поскольку крыша в любом, в том числе и частном доме – это самая высокая точка строения, молниеприемник всегда должен быть выше нее и должен быть сделан, естественно, из металла. Благодаря этой особенности он и принимает на себя удар, как бы «перехватывая» молнию на ее пути к кровле. Обычно приемники устанавливаются на фронтонах здания.

Стержень (или мачту) молниеприемника устанавливают на разную высоту, но следует учитывать, что в зону защиты должна попасть вся крыша здания (как на схеме 1.1). Только в этом случае громоотвод будет справляться с поставленной перед ним задачей. В среднем молниеприемник не должен быть ниже, чем 2 метра (фото 1.2). Например, если высота здания 7 метров, то вместе с молниеприемником она должна быть не менее 9 м. Но и сильно увлекаться не стоит, поскольку слишком высокий стержень будет притягивать к себе даже те молнии, которые по идее могли бы обойти его стороной.

Надежно зафиксировать и закрепить мачту на доме можно своими руками при помощи стальных тросов. Даже в самую сильную бурю они будут удерживать стержень в вертикальном положении. Его не следует красить, так как это существенно снизит принимающие свойства молниеприемника. Если металл со временем подвергся коррозии, его можно зачистить (разумеется, в сухую ясную погоду с соблюдением всех правил техники безопасности).

Токовод

Токовод по сути представляет собой линию, по которой электрический заряд передается от приемника к заземлителю. Сделать его можно своими руками из имеющейся в хозяйстве (или купленной по случаю) толстой металлической проволоки с сечением 0,5 см. Не забудьте про изоляцию. Для этой цели можно использовать гладкую металлопластиковую трубу.

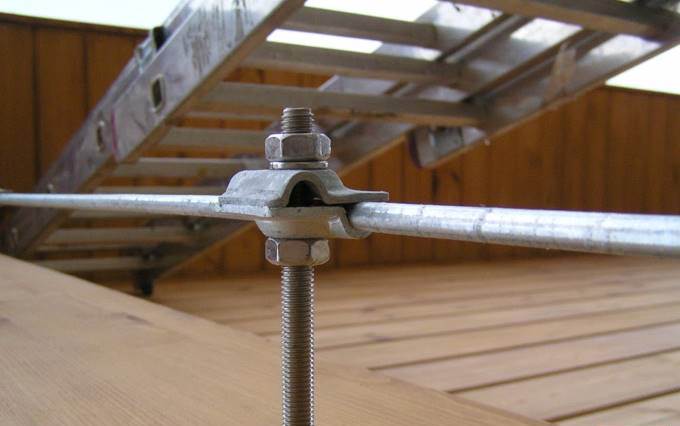

Провод присоединяют к мачте молниеприемника при помощи металлических хомутов либо сварки. Если громоотвод закреплен посредством хомутов, то они должны крепиться на болты и гайки. Токовод пускается по крыше, затем по стене здания и заглубляется в землю.

Кстати, не всегда молниеприемник монтируют на крышу дома. Его можно установить и рядом с ним на прочный шест, который следует выкрасить для защиты от коррозии. По этому шесту опускается токовод к заземлению.

Заземление

Пожалуй, самой сложной частью устройства громоотвода является заземление. Если вы решили сделать все самостоятельно, придется взяться и за лопату. Заземлитель тоже можно сделать своими руками. Используйте для этого стальной прут (D = 18 мм) или толстую полоску металла, которую вы сможете нарезать на куски и сварить их между собой.
Кстати, если вы умеете обращаться со сварочным оборудованием, сделать громоотвод будет гораздо проще. В противном случае придется найти сварщика или поискать в магазинах стройматериалов подходящие детали.

Конструкция заземлителя – самая простая: он должен представлять собой элементарную «рамку» (квадратную или треугольную, к углам которой перпендикулярно основанию привариваются острые стальные штыри. Их не сложно забить в землю и своими руками, приложив немного усилий.

Обратите внимание, что эту «рамку», или контур заземления нужно обязательно «утопить» в землю на 0,8 м. Стальные штыри (они же электроды) должны опускаться вглубь почвы не менее, чем на 1,5 метра. На схеме 1.3 указаны основные параметры конструкции заземления. Длина электродов зависит от высоты здания: чем выше здание, тем глубже нужно заглублять электроды. Для одноэтажного дома достаточно 2-х метров, для 2 или 3-хэтажного – трех.

Нельзя забывать, что громоотвод имеет своей целью отвести разряд от дома, а не пропустить его через здание. Токовод нужно монтировать на некотором расстоянии от кровли и стен, а заземление – в 1-1,5 метрах от самого строения.

То, насколько правильно сооруженный таким образом громоотвод хорошо будет справляться со своей задачей, зависит и от качества почвы. Если здание построено на каменистом, песчаном и вообще очень сухом грунте, который плохо проводит электрический ток, придется самостоятельно улучшить его электропроводимость.

Это можно сделать при помощи обычной соли или древесного угля. Они прекрасно проводят ток. После того, как будет выкопано углубление под заземление, насыпьте в него соли. Во время первого же дождя она размокнет и пропитает более глубокие слои почвы. Это усилит проводящие свойства грунта и, следовательно, всего громоотвода. Вот так, довольно не сложно, можно своими руками сделать простую и в то же время эффективную конструкцию, которая спасет всю вашу семью от многих бед.

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

  • hy=0,85×hг.

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

  • Rс=(1,1-0,002)×hг.

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

  • Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

  • hy=0,92×hг;
  • Rс=1,5×hг;
  • Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

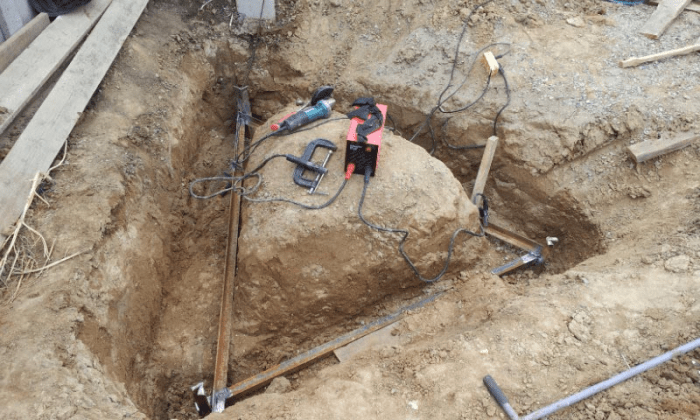

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм 2 .

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм 2 . Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

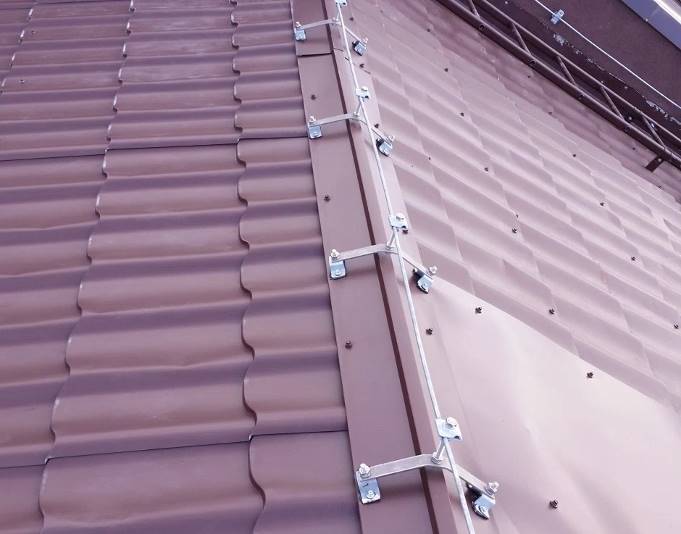

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

Частный дом - это всегда море хлопот и забот, особенно в части его обустройства. Например, когда мы строим себе жилье, мы стараемся сделать его самым надежным и долговечным, чтобы с ним не случилась беда, как с домиками Ниф-Нифа и Нуф-Нуфа. Поэтому важно все: и выбор технологии строительства, и подбор материалов, и конструктивные особенности будущего здания. Большую роль играет и громоотвод в частном доме.

Защита от природных катаклизмов

Сегодняшние новости просто насыщены различными событиями, связанными с и катаклизмами. И одно из самых опасных для человека - это молния. Если она попадет в дом, это может привести к пожару, а потому громоотвод в частном доме обязательно должен быть. Согласно законам физики, молния - это искра электрического происхождения. Чтобы достичь земли, она ищет проводник из металла. И такие элементы, как антенны, металлический дымоход, цинковая кровля способны спровоцировать попадание молнии в них. А это может привести к беде.

Именно для защиты дома от таких опасных последствий выполняется устройство громоотвода в частном доме. В идеале его нужно сооружать на отдельной вышке, чтобы в случае попадания молнии удар пришелся не на дом, а на саму вышку. Но прежде чем сооружать громоотвод, нужно заняться определенными расчетами. Во-первых, нужно найти под эту конструкцию место. Как правило, для этого выбирают наиболее удаленный от жилого объекта клочок земли. Во-вторых, важную роль играет высота громоотвода: она должна быть как минимум на два метра выше здания, но при этом не быть слишком высокой.

Монтаж вышки

Чтобы поставить громоотвод в частном доме, нужно соорудить саму вышку. Конструкция ее может быть любой, главное, чтобы в середине вышки было пространство - сюда будет уложен проводник-заземлитель. На вершинах вышки устанавливаются хомуты, к ним крепится медный или алюминиевый стержень, который соединяется с заземлением. Готовую вышку нужно вкопать в землю на глубину не меньше двух метров. После укрепления конструкции громозащита и заземление соединяются. Чтобы обустроить заземление вокруг вышки, нужно начертить треугольник с равными сторонами. В его вершины на глубину примерно в два метра вкапывается арматура - она служит как Затем следует соединить их между собой прутьями из металла. Последняя стадия работ - подсоединение проводника молниеотвода к заземлению.

Чтобы правильно и грамотно соорудить громоотвод в частном доме, схема просто обязательна: она поможет избежать возможных ошибок. Кроме того, важно все соединения выполнить тщательно и ответственно - только в этом случае можно будет защитить свой дом. Проводник лучше всего обложить гофрой - поможет предотвратить появление окисления, что снизит токопроводящие свойства. Вышку также нужно покрасить, чтобы защитить ее от коррозии.

Громоотвод в частном доме - важная составляющая безопасности проживания в нем. Особенно актуально это сооружение для открытых участков или зон, расположенных на возвышенностях. О громоотводе стоит задуматься еще на загородного дома - это позволит своевременно защитить ваше жилище от одной из наиболее опасных стихий.

Как защитить от молнии частный дом

Типы защиты от молнии для дачи

Молниеотвод может быть:

  • Стержневой - закрепленный на станине металлический штырь (на крыше, возле дома, на растущем возле дома высоком дереве). Посредством металлической проволоки штырь соединяется с системой заземления. Такой молниеотвод выглядит эстетично, но площадь покрытия его не велика. Рассчитать площадь защиты им просто: от самой верхней точки штыря нужно мысленно прочертить линию к земле под углом 45º. Все, что окажется в зоне треугольника по периметру - защищено от ударов молнии.
  • Тросовый - особенность его состоит в нескольких мачтах (две или четыре), соединенных между собой стальной или алюминиевой проволокой. Такой молниеотвод более эффективен и покрывает защитой большую площадь.

Эти два вида громоотводов наиболее распространены и применяются в частных домах и на дачах, так как конструкция их проста, и монтаж не сложно провести своими руками.

Элементы молниезащиты

Любой вид системы громоотвода состоит из трех обязательных элементов:

  • Молниеприемник. В стержневом молниеотводе это штырь, закрепленный выше дымохода не менее чем на 1 м, в тросовом - проволока, соединяющая мачты на крыше. Металлическая крыша тоже может выполнять роль молниеприемника, если толщина покрытия составляет 4-7 мм.
  • Токоотвод - один из основных элементов молниезащиты. Представляет от собой медную (d 16 мм²), алюминиевую (d 25 мм²) или стальную (d 50 мм²) проволоку.
  • Заземление - система из металлических стержней, соединенных между собой токопроводным материалом. Расположено оно под землей на глубине не менее 80 см.

Материалы и инструменты

Для сооружения молниезащиты собственными руками понадобятся:

  • Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
  • Медная, алюминиевая или стальная проволока рекомендованного сечения;
  • Штыри, трубы или ленты металла для заземления;
  • Мачта (станина);
  • Пластиковые крепления;
  • Инструменты (молоток, дрель, лопата).

Монтаж тросового молниеотвода

На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.

Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.

Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома - пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.

Порядок устройства заземления молниезащиты:

  • Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
  • Вбить в дно траншеи металлические штыри.
  • Штыри соединить между собой стальной лентой или трубой с помощью сварки.
  • Продлить заземление стальной лентой к месту соединения его с токоотводом.
  • Подсоединить токоотвод к заземлению.

Монтаж стержневого молниеотвода

Для стержневого громоотвода необходим монтаж высокой станины. Ее роль может выполнять мачта телевизионной антенны. Стержневой молниеприемник крепят к мачте сваркой или болтами.

Монтаж токоотвода и заземления такой молниезащиты не отличается от описанного выше. После окончания работ необходимо проверить сопротивление всей системы. Оно не должно превышать 10 Ом.

Обслуживание

Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.

Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.
