Как правильно делать кровлю из металлочерепицы. Монтаж металлочерепицы своими руками

29.10.2019

Надежная кровля, в которой есть качественная гидроизоляция и утепление по скатам - мечта любого владельца дачи либо загородного дома. На сегодняшний день подобная мечта легко достижима в случае, если выполняется .

Перед тем как будет из металлочерепицы своими руками, понадобится продумать вопрос удаления старой кровли, в которой может отсутствовать гидроизоляция. В данном случае все будет зависеть от технологии, по которой происходило изготовление кровельного пирога, и его состояния.

Список элементов, которые понадобятся для того, чтобы установить новую крышу своему дому:

ножовка по металлу;
антиконденсатные пленки;
гидроизоляция;
оцинкованные гвозди;
саморезы;
уплотнительная лента.

Процесс выполнения контрольных обмеров своими руками

После того как будет завершен монтаж стропил, понадобится повторно измерить размеры скатов крыши. Связано это с тем, что в ходе строительства вполне могли возникнуть какие-либо отклонения. Стоит обратить внимание и на прямоугольность крыши, потому как за счет доборных элементов можно будет скрыть лишь небольшие дефекты (не более 10 мм).

Стоит знать, что во время перекрытия крыши металлочерепицей резку листов нужно производить исключительно с помощи ножовки по металлу, ручной электропилы либо специальных ножниц.

Стоит отметить, что использовать технологию , в которой есть гидроизоляция, можно исключительно в случае, если уклон кровли составляет минимум 14 градусов.

Выбор типа снегозадержателей для крыши будет зависеть от того, из какого материала выполнена кровля и какой объем выпадаемого снега в конкретном регионе. Основным размером, который будет определять длину листов, является протяженность ската. Это расстояние от конька крыши до карниза, которое нужно устанавливать с учетом свеса листа с карниза (до 40 мм).

В случае, котором скат длиннее 7 м, листы понадобится делить на два либо более фрагментов, которые укладываются внахлест (как минимум 150 мм). Минусом длинных листов, которые имеют меньшее количество стыков, является то, что с ними очень неудобно работать.

Стоит знать, что во время резку листов нужно производить исключительно с помощи ножовки по металлу, ручной электропилы либо специальных ножниц. Все места, в которых остается оголенный металл, должны быть обработаны специальной краской, которая защищает сталь от коррозии. При этом вовсе не рекомендуется использовать популярную болгарку с установленным абразивным кругом для того, чтобы нарезать листы. Ее применение не оправдывает себя.

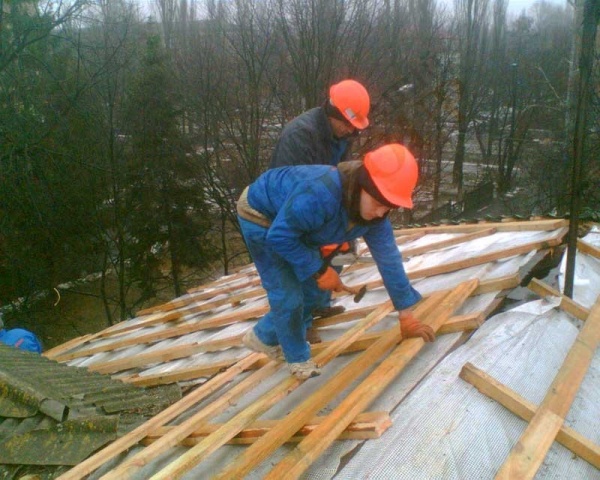

Как выполнить монтаж обрешетки своими руками

Пространство под кровлей обязательно должно иметь хорошую вентиляцию, следовательно, понадобятся обрешетка и контробрешетка. Между стропилами и листами металла нужно будет расположить антиконденсатные пленки. Гидроизоляция должна быть расстелена параллельно карнизу.

Для мягкой кровли из рулонных материалов необходима сплошная обрешетка.

Материал должен немного провисать между стропилами. Достаточно будет небольшой слабины в натяжении (1-2 см). Вдоль стропил поверх него понадобится прибить бруски небольших размеров сечением от 40х25 мм. Это будет контробрешеткой, поверх которой нужно будет закрепить плоские бруски обрешетки. Расстояние равняется шагу волны у металлочерепицы. Доску, которая будет выходить на карниз, понадобится выбрать на 10-15 см толще, чем остальные.

Стоит заметить, что бруски для обрешетки и все остальные деревянные элементы должны быть в обязательном порядке обработаны антисептиком. Он способен защитить их от насекомых и гнили.

Обустройство крыши из металлочерепицы должно обязательно включать в себя использование специальных материалов для гидроизоляции. Гидроизоляция существует 2-х типов, следовательно, здесь важно не ошибиться. Первая предназначается для того, чтобы защитить утеплитель и стропила от любого проникновения паров влаги изнутри помещения. Вторая гидроизоляция - это гидроизоляционные пленки, которые защищают от ветра, влаги и конденсата. Устанавливать их нужно исключительно поверх утеплителя. Они пропускают водяной пар, в связи с чем тот не скапливается в утеплителе. Наклон скатов не дает влаге, которая стекает с металлочерепицы, надолго задерживаться на пленке.

Монтаж ендовы и карнизной планки своими руками

Установка правильной крыши из металлочерепицы требует защиты не только от конденсата, который образуется на обратной стороне металлических листов, но и от осадков. Они могут представлять опасность для нижнего края обрешетки, следовательно, здесь может понадобиться карнизная планка. Она состоит из некоторого количества досок, которые прибиваются к обрешетке внахлест друг к другу. Для того чтобы выполнить монтаж своими руками, следует устанавливать оцинкованные гвозди с шагом не более чем 30 см.

Схема ендовы крыши.

Ендовы нужно применять в случае, когда скаты примыкают друг к другу. Следует укладывать нижний край ендовы поверх выполненной карнизной планки. Надо использовать пористый уплотнитель, чтобы избавиться от зазора между покрытием крыши и нижней планкой ендовы.

Накладка ендовы может придать конструкции кровли завершенный вид, устанавливать ее нужно после монтажа листов. Ее закрепление происходит в верхней части волны, шаг при этом составляет 30-50 см.

Устанавливать торцевую планку необходимо с помощью саморезов. При этом шаг между ними должен быть не более 40 см. Сами планки нужно монтировать внахлест (10 см) по длине.

Как происходит обустройство крыши из металлочерепицы своими руками

Установка покрытия должна начинаться с торца одного из скатов после того, как будут завершены подготовительные работы, которые включают в себя укладку антиконденсатной пленки и монтаж обрешетки.

Если установка начинается с левого торца, второй лист необходимо устанавливать под последней волной первого. Когда работы начинаются с правого торца крыши, новый лист необходимо укладывать поверх последней волны предыдущего. В случае, когда имеется шатровая кровля, монтаж нужно будет начинать с середины ската, после чего укладка выполняется равномерно в обе стороны.

Каждый из листов имеет капиллярную канавку, которая располагается вдоль его края. Такая канавка должна быть накрыта краем следующего листа. Выравнивать листы покрытия необходимо по карнизной планке.

Саморезы, с помощью которых осуществляется закрепление листов, должны находиться в прогибе волны.

Очевидным является тот факт, что несложно, однако существуют некоторые нюансы, о которых нужно знать. К примеру, саморезы, с помощью которых осуществляется закрепление листов, должны находиться в прогибе волны. Необходимо использовать исключительно те саморезы, которые имеют специальную уплотнительную шайбу. При этом вкручивать их понадобится строго перпендикулярно к материалу обрешетки. Средний расход саморезов вовсе невелик. Он составляет до 8 штук на 1 кв. м.

В случае, если вкручивать саморезы под углом, они не смогут плотно прижимать уплотнительную шайбу, следовательно, появится потенциальная течь в кровле.

Немаловажным вопросом является и передвижение по кровле в процессе выполнения строительных либо ремонтных работ. Стоит заметить, что передвижения по готовой кровле рекомендуется избегать вовсе, однако если соблюдать все существующие правила, оно может вызвать только лишь минимальные проблемы.

Рекомендуется использовать обувь, которая имеет мягкую подошву. Наступать разрешается только на прогиб волны и лишь в том месте, где под слоем металла будет находиться обрешетка. Ни в коем случае нельзя наступать на гребень волны.

Монтаж конька своими руками для обеспечения хорошей вентиляции

Правильно установленный конек - это залог хорошей, качественной вентиляции пространства, которое находится под кровлей.

Данному элементу необходимо уделить особое внимание в то время, когда устанавливается крыша из металлочерепицы своими руками.

Листы покрытия не должны сходиться друг к другу, при этом должно быть достаточно места между их краями под коньковой планкой. Фиксация конька должна производиться с помощью использования саморезов, которые ввинчиваются в вершину каждой второй волны. Понадобится оклеить уплотнительной лентой края самих листов.

Если потребуется сделать полукруглый конек на шатровой крыше, правильнее всего будет использовать такие специальные элементы, как Y-образные накладки.

Даже в случае, если человек, который выполняет ремонтные работы, будет знать о том, он может ошибиться при выполнении стыка с такой вертикальной поверхностью, как с труба либо стена. В подобных случаях зона контакта будет изолироваться с помощью планки примыканий и самоклеящегося уплотнителя. Дополнительную герметизацию можно с легкостью создать с помощью герметика.

Нижние планки примыкания необходимо устанавливать в подготовленную на поверхности (трубе либо стене) канавку. Для этого следует выполнять штробление, после окончания которого нужно будет удалить пыль и промыть штробу. Планка примыкания подрезается, устанавливается и фиксируется с помощью саморезов.

После того как работы будут завершены, получится внутренний фартук, однако понадобится еще организовать отвод воды. Для этого следует использовать плоский лист металла, края которого будут образовывать бортики.

Кроме внутреннего фартука можно использовать также внешний, который создается из верхних планок примыкания. Устанавливать его практически так же, как и внутренний, за исключением выполнения штробления. Края планок просто закрепляются к стене.

Некоторые сложности могут возникнуть при работе на изломах кровли. Подобные элементы могут быть внутренними и внешними. В первом случае используется планка примыкания, которая устанавливается вместе с уплотнителем. В случае, если речь идет о внешнем изломе, использовать понадобится карнизную планку.

Монтаж водосточной системы и снегозадержателей своими руками

Следует использовать системы прямоугольного сечения. Желоба их нужно монтировать ниже края кровли на 2-3 см. Нижний край планки карниза должен перекрыть часть желоба, а пленка гидроизоляции должна быть выведена поверх нее.

Снегозадержатели устанавливают на монтажную планку с помощью саморезов, которые достают до обрешетки. Они ввинчиваются вверх каждой второй волны.

Хорошая кровля — это залог тепла и сухости в доме. От того, насколько качественный материал вы выберите, и насколько хорошо его положите, зависит срок эксплуатации конструкции и её надёжность. Одним из самых популярных материалов на рынке является металлочерепица.

Технические характеристики металлочерепицы

Во-первых, данный материал весьма прост в монтаже. Во-вторых, он легко переносит разнообразные атмосферные влияния. В-третьих, он способен противостоять механическим деформациям.

Стандартная ширина листа составляет один метр и 18 сантиметров. Длина колеблется от половины до восьми метров. Интересно, что показатель полезной ширины при этом всего 1, 10 м. Толщина листа находится в диапазоне от 0,4 до 0,5 мм.

Внимание ! Листы с большой толщиной имеют повышенный срок эксплуатации.

В среднем срок службы качественной металлочерепицы при условии правильного монтажа полностью по инструкции составляет порядка 60 лет. Тем не менее вы должны учитывать, что вспомогательные материалы, такие как доски, герметик или утеплитель могут прийти в негодность гораздо быстрее. Неудивительно, что крыше время от времени требуется косметический ремонт.

Кровля из металлочерепицы не подвержена горению. Каждый лист имеет небольшой вес, что в значительной мере упрощает монтаж. Также стоит отметить универсальность системы креплений. Она позволяет воплотить в жизнь практически любую дизайнерскую фантазию.

Цвет металлочерепицы, которую вы подбираете, будет напрямую зависеть от фасада дома. К примеру, под красный кирпич хорошо подходит коричневая черепица. При этом для комфортного монтажа уклон крыши может составлять всего 14 градусов.

Внимание ! Металлочерепица легко поддаётся ремонту. Её всегда можно подкрасить или заменить отдельные листы. Это позволит с минимальными затратами восстановить целостность всей конструкции.

Уникальные свойства металлочерепицы при повреждении определённого участка позволяют обойтись без монтажа всей конструкции. Неудивительно, что большинство дачников выбирают именно такой материал для своих крыш.

Обычно металлочерепица делается из оцинкованной стали. В некоторых случаях используется медный лист. Но в таком случае себестоимость изделия возрастает в несколько раз. Ради объективности стоит заметить, что монтаж обоих типов одинаково прост.

Если же говорить про последние тенденции в данном сегменте рынка, то всё чаще для изготовления металлочерепицы используют алюмоцинк. Этот материал считается сравнительно новым. Точнее, это обычный металлический лист, который покрывается сплавом алюминия, кремния и цинка. Как результат эксплуатационные характеристики изделия возрастают. А монтаж по-прежнему не отличается особенной сложностью.

Масса одного квадратного метра металлочерепицы колеблется в диапазоне от 3,5 до 5 килограмм. Это позволяет осуществлять быстрый монтаж и без особого труда поднимать листы кровли даже на большую высоту.

Монтаж

Этапы

Перед тем как начать столь ответственное предприятие как монтаж, необходимо знать, что вам придётся делать и в какой последовательности. На данный момент лучше всего осуществить установку металлической черепицы посредством выполнения таких действий:

Сделайте точные замеры.
Рассчитайте количество нужного для работы материала. Не забудьте включить в смету утеплитель, изоляцию и крепёжные материалы.
Осуществите монтаж стропильной системы.
Установите карнизную доску. На неё впоследствии будут крепиться крюки желоба.
Подшейте свес крыш.
Смонтируйте лобовую доску, монтажные крюки и водосточный желоб.
Закрепите контробрешетки.
Положите гидроизоляционное покрытие.
Вокруг дополнительных элементов закрепите обрешетки вместе с усиливающими планками.
Установите планки, на которые впоследствии будет монтироваться карниз.
Позаботьтесь о фартуке вокруг дымохода.
Осуществите монтаж металлочерепицы своими руками. При желании установите окна.
Сделайте торцевую планку и верхний ковр, а также наружные углы и планки конька.

Про работы по обустройству также забывать не стоит. Нельзя оставить без внимания ограждения и мостки. Они обеспечат вам безопасность, если в будущем придётся выбираться на крышу.

Повышенное внимание нужно уделить водосточной системе. От того, насколько грамотно вы всё сделаете, зависит безопасность фундамента дома. Мало того, если сделать разводку труб и позаботиться о резервуарах — каждый дождь будет снабжать вас водой для полива.

Важно ! Заземление крыши делается при помощи шины. При этом она идёт отдельно от громоотвода.

В конце монтажа металлочерепицы поверхность крыши очищается от грязи, накопившейся за время работы. Также осуществляется обработка проблемных мест. К примеру, если во время работы было поцарапано защитное покрытие, его можно легко восстановить.

Кроме внешних строительных работ, нужно ещё заняться внутренней отделкой. Обычно она состоит из укладки теплоизоляции. Также нужно позаботиться о монтаже контрреек. Для того чтобы внутри не образовывался конденсат необходимо сделать пароизоляцию.

Инструкция о том, как сделать расчёт при монтаже металлочерепицы

В качестве примера возьмём стандартные оцинкованные листы. На них есть всего один защитный слой покрытия, который способен обезопасить всю конструкцию от разнообразных атмосферных влияний и механических повреждений.

Металлочерепица - это стальной оцинкованный лист с защитным покрытием. Полная ширина листа всегда больше рабочей поверхности на 80-120 мм, поэтому выбирая покрытие, необходимо точно знать размер площадки, на которую будет монтироваться конструкция.

При расчёте нужно взять длину листа и разделить её на его ширину. Округление делается в большую сторону. Дальше понадобится измерить скат крыши. Правильно это делать снизу-вверх. В расчётах нужно учесть карнизный свес, обычно достаточно 0,05 м. Перехлёст составит где-то 0,15 м на каждый ряд.

Если покупать листы прямо на заводе, то можно договориться об индивидуальных размерах панелей металлочерепицы. В таком случае монтаж будет проходить гораздо проще и быстрее. Правда, за индивидуальные параметры придётся доплатить. При таком подходе к монтажу можно уменьшить количество отходов. Дело в том, что листы могут иметь разные размеры. Это, в свою очередь, позволяет с большей эффективностью укладывать их в особенно сложных местах.

Важно ! Считается, что самый оптимальный размер листа металлочерепицы для монтажа 4—4,5 метра.

При монтаже нужно класть листы таким образом, чтобы скосы были полностью закрыты. В противном случае дождевая влага будет проникать внутрь конструкции, постепенно разрушая её. Сильные дожди будут причиной постоянных протечек.

Делаем стропила

Вначале нужно сделать расчёт шага. Лучше всего для монтажа металлочерепицы применить балки с сечением 150 на 50 миллиметров. Это оптимальный размер. Промежуток между каждым листом 70—80 сантиметров. В случае его увеличения нужно будет монтировать обрешетку.

Особое внимание нужно уделить древесине, которую вы будете использовать при монтаже металлочерепицы. Её влажность не должна быть выше 22%. Также не забудьте про антисептическую и противопожарную обработку. Это позволит защитить крышу от возможного возгорания, грибка и насекомых.

Карнизная доска, подшивка крюки

При монтаже металлочерепицы в карнизной доске выпиливаются пазы. На данную часть крыши позже будет закреплён крюк желоба. Он обеспечит всей конструкции нужную жёсткость, тем самым гарантируя безопасность.

Для того чтобы подшить свес крыши и установить лобовую доску, вам понадобится:

стропило,
лист металлочерепицы,
гидроизоляция,
планка под карниз,
лобовая доска.

Соединив все эти элементы, вы сможете осуществить дальнейший монтаж металлочерепицы. Лобовую доску лучше всего закрепить оцинкованными гвоздями для большей надёжности. Она крепится к торцам стропилин.

При монтаже металлочерепицы, вы должны учитывать, что пространство под кровлей должно проветриваться. Чтобы это стало возможным, необходимо сделать вентиляционные щели. Для подшивки лучше всего использовать или профнастил.

Брусок для подшивки набивается на стену на том же уровне, что и нижняя часть лобовой доски. Между ними нужно будет проложить доски. Результатом вашей работы станет обрешетка.

Важно ! Вентиляционные отверстия нужно изолировать. В противном случае они станут домом для птиц.

Крюки нужны для того, чтобы положить на них водосточные желоба. Установка данных фиксирующих элементов является важной частью монтажа металлочерепицы. Их нужно крепить к карнизной доске.

Вначале делаются пазы. Только потом осуществляется монтаж крюков. Расстояние между ними равняется расстоянию между стропильными балками. В основе крепления лежат саморезы.

Монтаж обрешетки под металлочерепицу

Монтаж обрешётки включает в себя установку планок усиления. Также для качественной поддержки металлочерепицы вам понадобится:

стропило;
гидроизоляционная и пароизоляционная плёнка;
контррейка;
начальная, вертикальная и горизонтальная обрешетка;
утеплитель.

Начальную обрешётку при монтаже металлочерепицы монтируют под верх листа. Её сечение должно превышать все остальные обрешётки на размер высоты волны. Укладка проходит строго параллельно карнизу

Важно ! Расстоянием между двумя обрешётками, которые кладутся вначале должно составлять 28 сантиметров, между всеми остальными 35.

Перед тем как осуществить монтаж обрешётки для поддержки металлочерепицы нужно установить крепления для всех дополнительных элементов конструкции. В противном случае вам придётся ломать всю структуру.

Особое внимание при монтаже обрешетки под металлочерепицу нужно уделить коньковой планке. Поверх стропил прибиваются две дополнительные планки. Расстояние между ними должно составлять 50 миллиметров друг от друга.

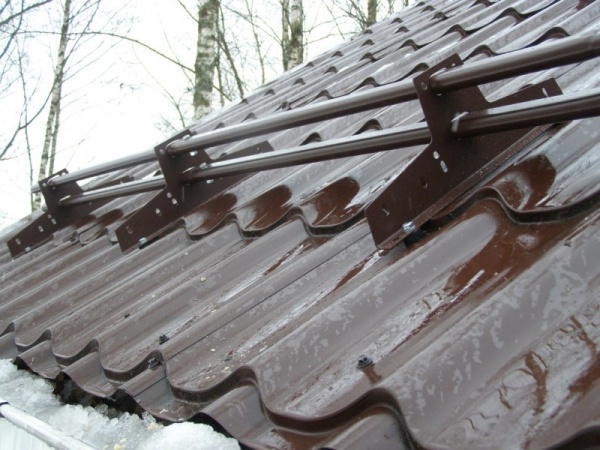

Монтаж снегозадержателей на металлочерепицу

Трубчатые снегозадержатели монтируются при помощи специальных опор вокруг черепицы. Изначально данные конструкции делались из дерева. Сейчас основным материалом является сталь.

Установите на металлочерепицу снегозадержатели параллельно карнизу. Расстояние между ними должно составлять 0,5—0,8 м. В местах крепления подложите деревянные бруски.

Внимание ! Некоторая металлочерепица уже снабжена специальными выступами.

Итоги

Как видите, монтаж металлочерепицы своими руками — это вполне посильная задача для каждого человека. Достаточно следовать описанным в статье этапам и использовать качественные материалы. Самое важное — правильно провести расчёты, чтобы потом не докупать листы или гидроизоляционную плёнку.

Металлочерепица значительно выделяется среди других вариантов кровли. Еще бы: кровля крыши металлочерепицей – это легко, красиво и недорого. Благодаря нынешним технологиям, существует масса разновидностей этого материала, которые ранжируются по базовому материалу, покрытию, глубине стельки и геометрии.

Оформление такой крыши самостоятельно – не самое сложное дело, особенно если вы вооружитесь знаниями и инструментами.

Виды металлочерепицы
Чтобы правильно выбрать металлочерепицу для кровли, нужно иметь в виду плюсы и минусы каждой ее разновидности.

По основе:

стальная – самый популярный вид, крайне устойчива к внешним воздействиям;
алюминиевая – самая легкая черепица, долговечна, не страдает от коррозии. Однако, она дороже стальной, и спектр ее расцветок ограничен;
медная – отличный вариант для кровли, не нуждается в защитном покрытии, благородно выглядит.

На фото — одна из разновидностей металлочерепицы, алюминиевая каскадная

По покрытию:

полиэстеровая – самый дешевый вариант. Такая металлочерепица может быть матовой или глянцевой;
пластизоловая – также не самый дорогой вид покрытия. Представляет собой пластиковую пленку;
пураловая – металлочерепица-глянец. Такое покрытие устойчиво к коррозии и базируется на полиуретане;
ПВФ2 – эластичное покрытие, стойкое к температурам и имеющее множество оттенков.

По глубине стельки и геометрии:

андалузия – покрытие со скрытым креплением. Минус – необходимость в точной и частой обрешетке;
банга – черепица с внушительной высотой волны, но меньшей монтажной шириной. Позволяет получить эффект «3D»;
кантри – этот вид похож на натуральную черепицу, имеет утонченный вид (мягкие и ровные волны), легок в монтаже и долговечен;
каскад – самый экономичный вариант металлочерепицы. Монтажная ширина достаточная, формы прямолинейные, что позволяет подчеркнуть классический стиль здания и его изысканность;
монтеррей – самый распространенный вид. Очень похож на настоящую черепицу, может иметь симметричные или несимметричные ступени, профиль округлен.

Самостоятельный монтаж кровли металлочерепицей подразумевает 3 этапа: подготовка конструкции, установка металлочерепицы, монтаж дополнительных элементов.

Инструкция по монтажу

Для работы необходимы:

отвертка или шуроповерт;
молоток;
ножницы просечные и по металлу;
ножовка для металла;
рейка и маркеры для разметки;
электролобзик.

Готовим стропильную систему

Управляемся с обрешеткой. Чем более пологий уклон кровли, тем меньше шаг обрешетки. Правильное расстояние необходимо для точной установки листов металлочеперицы. Пропитайте обрешетку средствами против возгорания и гниения.
Если вы намерены использовать помещение под кровлей, установите теплоизоляцию.
Смонтируйте из спецпленки пароизоляцию, соблюдая 3 правила:
1. от 150 мм между листами пароизолянта;
2. от 200 мм напуска материала на стены;
3. закрепление с небольшим провисанием.

Укладываем металлочерепицу

Важно! Для раскроя листов металлочерепицы нельзя использовать «болгарку». Область возле разреза сильно нагревается, декоративный, защитный слои и цинковое гальванопокрытие попросту выгорают. На листах образуется коррозия.

Монтаж других элементов

Части конька монтируем внахлест, величина которого указана в паспорте. Через каждую волну нижних листов коньки крепятся саморезами.
Чтобы обустроить желоба водостока, примените элементы из комплекта с металлочерепицей. Под них нужны спецконструкции обрешетки.
Карнизы, щипцовые доски и дымовые трубы, вентиляционные коробы, слуховые окна, кабели, снегозадержатели, ограждения, лестницы и мостики тоже устанавливаются с помощью комплектных материалов и прилагаемых инструкции.

Кровля мансардной крыши металлочерепицей

Металлочерепица, набирая популярность, не обошла стороной и мансардные крыши. Причины все те же: простой монтаж, эстетичный вид и долговечность.

На фотографии — загородный дом мансардным этажом, покрытым кровлей из металлочерепицы

Особенности

Существует 5 особенностей, на которых основывается монтаж мансардной крыши металлочерепицей:

состыковка листов должна проходить по волне;
листы стыкуются также по рядам доски обрешетки, саморезы на стыках устанавливаются в каждую волну;
при креплении на карнизе лист кровли на 5 см выступает за край карниза, между первой доской обрешетки и краем карниза – не больше 25 см;
коньковая доска обрешетки толще других на 1 см для хорошей вентиляции, крепление происходит с шагом в 0,8 м в гребень волны;
монтаж кровли на торцах подразумевает торцевые планки на саморезах с шагом 0,8 м. То же касается водостоков.

Инструкция по монтажу
Свод правил по монтажу металлочерепицей мансардной крыши будет зависеть от ее типа. Рассмотрим прямоугольный вариант:

Монтируем стропильную систему и обрешетку. Шаг для стропил – 60-90 см, доска обрешетки шириной 10 мм, толщиной – 25. Карнизную доску выравниваем и забиваем.
Затем устанавливаем крюки для водостока на планку карниза. Для лучшей состыковки всех листов, вначале саморезами крепят через два ряда, после – полностью.
Для нормального крепления 4 листов в одном ряду монтируются 2 листа, к ним – пара другого ряда. Уплотнение в месте стыковки устраняют выравниванием капиллярной канавки и срезанием части угла.
При наличии мансардных окон лучше применить одномодульные листы – по 2 на каждое окно.
Укладывается металлочерепица от торца – конек монтируется на планки торца с выступом в 2-3 см. Элементы плоского конька делаем внахлест, полукруглый – по линии профиля.

Важно! Большую роль имеет подкровельная вентиляция. Если мансардная крыша из металлочерепицы – пологая, рекомендуется установить аэроролик, блокирующий сход снега под конек. Если конек оборудован вентиляцией в виде точечных отверстий, требуется укладка уплотнителя.

Кровля крыши профнастилом своими руками

Профнастил обладает высокими показателями качества, среди которых универсальность его как рабочего материала, простота монтажа и реконструкции, минимальные отходы после работы и возможность установить листы без спецподготовки.

Виды профнастила

При выборе профнастила, руководствуйтесь буквой маркировки:

Н («несущий») – самый прочный лист, придает строению удивительную стойкость и долговечность;
НС («несуще-стеновой») – универсальный вид, имеет средние размеры листов и гофры;
С («стеновой») – изящный вариант, применяемый в отделке стен, кровель, изготовления оград и прочего.

Инструкция по монтажу

Монтаж крыши профнастилом происходит в 3 этапа.

Стоимость кровли крыши из металлочерепицы

Цена на металлочерепичную крышу варьируется в зависимости от стоимости материала, кровельных и дополнительных работ.

Хорошая металлочерепица стоит в районе 160-700 руб. за квадрат.

Работа без материалов обойдется за квадрат:

500-600 руб. – только кровля;
770-820 руб. – кровля и обрешетка;
1000-1200 руб.– монтаж стропильной системы, обрешетка, кровля;
1500-1650 руб. – новая скатная кровля мансардного типа с чердаком, стропильная система, изолянты, обрешетка, кровля.

Дополнительные услуги могут «влететь в копеечку»:

250-280 руб. за м. пог. – снегозадержатели и водосточная система;
около 150 руб. за м. пог. – монтаж карнизных и торцевых планок;
около 450 руб. за м. кв. – стропильная система с нуля;
свыше 7500 руб. – монтаж мансардного окна в готовую кровлю.

Видео

Из видео вы узнаете, как профессионально покрыть крышу металлочерепицей, избегая распространённых ошибок. Также рассматриваются варианты монтажа дополнительных аксессуаров для данного типа кровли.

Закупая один из лучших кровельных материалов – металлочерепицу – не экономьте на комплектующих. Лучше приобретать полный комплект в одной фирме: некоторые компании не дают гарантии на свои строительные материалы, если они монтируются «чужими» составляющими. При необходимости лучше сэкономить на рабочей силе и установить качественную и красивую металлочерепицу своими руками.

Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы – инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

В статье также рассказано об устройстве кровельного пирога, необходимых при возведении крыши материалах, инструментах и многом другом.

Использованная в статье схема «металлочерепица – монтаж – инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

Технология монтажа

Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео – монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельного пирога под металлочерепицу.

Такое название связано с большим количеством слоев, каждый из которых выполняет определенную функцию.

При условии правильного подбора материалов, а также выполнения расчета и монтажа, именно данная конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

Вне зависимости от того, как будет применяться инструкция – монтаж металлочерепица планируется выполнять собственноручно или с приглашением наемных рабочих, следует осознавать, что кровля является довольно сложной конструкцией, при строительстве которой важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также – всем строительным правилам и нормативам.

Еще раз напомним, что рекомендуется просмотреть видео – монтаж металлочерепицы, а весь процесс непосредственно монтажа следует постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу, а в процессе эксплуатации.

Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включает в себя инструкция: монтаж металлочерепицы.

Система стропил;
Контррейки;
Гидроизоляционная пленка;
Бруски вертикальной обрешетки;
Стартовый брус горизонтальной обрешетки;
Бруски горизонтальной обрешетки;
Обрешетка дополнительная;
Ветровая доска;
Кронштейн для желоба;
Карнизная планка;
Металлочерепица;
Кровельный конек;
Коньковый уплотнитель;
Слуховое окно;
Материал теплоизоляции;
Пароизоляционный материал;
Подшивка мансарды.

На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

Инструменты и оборудование

Данная инструкция: металлочерепица – монтаж описывает процесс монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в целом выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

Для выполнения работ потребуются следующие инструменты и материалы:

Инструмент для нарезания листов металлочерепицы;
Шуруповерт, желательно на аккумуляторах;
Средних размеров молоток;
Правило или ровная длинная рейка;
Маркер.

Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

Ножницы ручные или электрические по металлу;
Ножовка или сабельная электрическая пила с необходимыми полотнами;
Просечные электрические ножницы;
Электрический лобзик;
Дисковая пила с зубьями из победита.

После того, как нарезка листов завершена, следует удалить различные опилки, которые, ржавея, могут привести к повреждению полимерного покрытия металлочерепицы.

Важно: при нарезке листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

В этом случае воздействие высоких температур приведет к разрушению цинкового и полимерного покрытия материала, что вызовет впоследствии коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

Инструкция по монтажу

Полезно: несмотря на то, что укладка длинных листов снижает количество стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

Промерзание крыши;
Образование на металлочерепице наледи;
Гниение обрешетки и стропил;
Разрушение отделки внутренних помещений.

Во избежание перечисленных неприятных последствий правила монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

Кроме того, при монтаже металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы – с помощью гидроизоляционной пленки, со стороны внутренних помещений – пароизоляционной пленкой.

Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой свободное перемещение воздушных масс от карнизов к коньку кровли.

Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм. При подшивании свесов карнизов на них следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

Обрешетка выполняется из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок – 100х32 мм.
Монтаж обрешетки выполняется в несколько этапов:

На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
Первая от карниза доска обрешетки должна быть толще остальных приблизительно на 10-15 мм. Далее необходимо соблюдать правильное расстояние между досками;
В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.

Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.

Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька прибиваются дополнительно две обрезные доски, при этом торцевые планки поднимаются на высоту профиля металлочерепицы над обрешеткой рядовой.

Монтаж металлочерепицы. Ендова

Прежде чем будет укладываться металлочерепица – инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.
При необходимости стыкования планок делают перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.
Монтаж металлочерепицы производится снизу вверх (см. рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливают декоративный элемент, например – верхняя планка ендовы.

Важно: самым слабым местом кровли являются узлы примыканий. Во избежание впоследствии ремонта кровли их устройство инструкция: металлочерепица требует выполнять с особой тщательностью.

Герметичное примыкание металлочерепичной кровли к стенам на скатах и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:
- Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
- С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
- Установку внутреннего фартука начинают на той стенке трубы, которая расположена в нижней части ската, то есть со стороны карниза. Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
- Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
- При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
- Далее в пространство под нижней кромкой внутреннего фартука заводится галстук – плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо вниз до самого карнизы. По краям галстука с помощью молотка и плоскогубцев выполняют бортик;
- Листы металлочерепицы монтируются поверх галстука и фартука;
- После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
- Верхние планки устанавливаются аналогично нижним, но верхняя кромка не заводится в штробу, а крепится напрямую к стене.
Важно: при перемещении по металлочерепичной кровле следует соблюдать все необходимые меры безопасности.

Металлочерепица: инструкция по монтажу предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.
- Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.
  При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при монтаже справа налево, либо его край заводится под первый лист в случае монтажа слева направо.
- Крепление листов между собой осуществляется при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу – следует обеспечить возможность свободного движения листов относительно удерживающего первый лист самореза в коньковой части.
- Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают параллельно карниза.
  В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.
Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

Важно: приобретая металлочерепицу, необходимо выяснить условия гарантии на материал.

Многими производителями гарантия на металлочерепицу предоставляется только с условием использования определенной марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.
1. При монтаже вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстие.
  Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.
  Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.
  Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускаемая через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.
2. Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.
  Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.
  Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.
  По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами.
Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

Монтаж других видов металлочерепицы

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

Несмотря на то, что покрыть крышу металлочерепицей своими руками достаточно сложно, и работы требуют особой тщательности исполнения, выполнить их вполне возможно и без посторонней помощи.

Построение стропильной системы с утепленной мансардой

Поскольку масса крыши из металла достаточно велика, система стропил под нее должна выдерживать значительное давление. Для стропильных балок берутся брусья размерами от 100х50 до 150х50мм с влажностью древесины в пределах 22%.

Шаг между ними выбирается от 60 до 90 см. Если система была изначально построена под другую крышу и шаг между балками выше, чем указано - поперек балок набивается усиливающая обрешетка.

Монтаж подкровельных пленок, обрешетки и карнизной планки необходимо выполнять с особой осторожностью, тщательно выбирая материалы. От правильности построения подкровельного "пирога" зависит прочность и долговечность самой кровли. Он включает не только стропильный скелет, но и систему тепловой и влагозащиты.

Пароизоляция и утеплитель

С внутренней стороны стропил при помощи нержавеющих скоб или гвоздей подбивается пароизоляция. Она препятствует попаданию внутренней влаги дома на рыхлый слой утепляющего материала. Сверху на пленку паробарьера, между стропил, стелется утеплитель, например, VAL-FLAX (Теплолен).

Поверх него укладывается гидроизоляция, задерживающая воду, но пропускающая водяные пары.

Особенности монтажа гидроизоляции

Гидроизоляция раскатывается горизонтально, параллельно карнизу, начиная снизу. Каждый последующий слой укладывается внахлест на предыдущий. Величина нахлеста составляет 150-200 мм. Гидроизоляция крепится к стропилам деревянными контррейками. Их размеры - 25*50 мм. Планки прошиваются гвоздями или скобами. Гидроизоляция не должна быть сильно натянута, иначе ее разорвет от температурных изменений длины. Величина провиса полотна - около 10мм.

Гидроизоляция крыши не должна касаться утеплителя. Величина зазора между ним и гидроизоляционной мембраной составляет 3-5 мм. Такая конструкция позволяет влаге беспрепятственно стекать по мембране вниз, прямо в водосточный желоб.

Обрешетка, ендова и карнизная планка

Перпендикулярно контррейкам набивается обрешетка. Крайняя обрешетина, устанавливаемая по линии карниза, должна иметь высоту на 10-15 мм выше других. Она служит упором для нижней ступеньки первого ряда металлочерепицы. Планка упирается в выступ, образованный нижним рядом рисунка профиля. Благодаря этому выступающий срез листа располагается над водосточным желобом.

Вторая обрешетина устанавливается на расстоянии высоты профиля ступеньки металлочерепицы. Она должна попадать на нижнюю часть первой ступеньки. Для второй и последующих обрешетин берется планка от 25х100 до 35х100 мм. Ровняются края подготовленной обрешетки, а свисающие концы отрезаются.

Монтаж карнизной планки

Карнизная планка набивается поверх первой обрешетины таким образом, чтобы защитить лобовую доску от попадания влаги. Крепится она оцинкованными гвоздями на расстоянии 300 мм друг от друга. Выпуск нижнего края гидроизоляции свободно укладывается на карнизную планку.

Монтаж ендовой

Ендова - это металлический V-образный профиль для укладки в местах внутреннего излома соединения скатов крыши. Ендова защищает стыки скатов от попадания влаги под кровлю и на слой утеплителя. Состоит из двух элементов: верхнего и нижнего.

Нижний - монтируется до укладки металлочерепицы в месте излома. Именно по этому элементу вода с крыши стекает в водосточный желоб. Верхняя ендова устанавливается поверх черепицы и служит для декоративных целей. Крепятся обе саморезами. Во время прикручивания верхней ендовы нужно обязательно проконтролировать, чтобы саморез не попал в центральную часть нижней. Шаг крепления - 300-500 мм.

Монтаж кровли всегда начинается с нижнего ряда. Лучший вариант - если высота листа равна или длиннее высоты ската крыши. Тогда поверхность кровли покрывается в один проход, а количество соединительных швов на ней - минимально.

Особенности строения листа металлочерепицы

Правый и левый край черепицы имеет разную высоту профиля. Это сделано для лучшего прилегания металла при нахлестке. Производитель всегда указывает, какой край устанавливается под низ, а какой - сверху.

Металлочерепица для крыши достаточно тяжелая, поэтому листы подают наверх при помощи веревок по наклонным доскам. При этом важно не погнуть их, поэтому поднимать лучше на двух веревках, в четыре руки соответственно.
Осуществляя монтаж металлочерепицы своими руками, крепление производится кровельными шурупами-саморезами, укомплектованными герметизирующими полимерными прокладками. Цвет самореза подбирается в тон крыши. Нельзя прибивать металлочерепицу гвоздями - они постепенно расшатываются, лист начинает вибрировать и разрушаться в этом месте.
Нижний край листа устанавливается с выступом 50 мм. Тогда влага стекает с крыши прямо в желоб и не попадает на стену строения.
Первые два-три листа рекомендуется предварительно прихватить к коньку на один шуруп. После выравнивания нижней линии и подгонки взаимного расположения листов, они основательно укрепляются шурупами по всей длине. Саморезы вкручиваются в нижнюю часть волны профиля, а в местах нахлеста - по гребню.
На квадратный метр листа необходимо 6-8 точек крепления. На краях, по карнизу крыши и у конька крепление делается через волну. По линии нахлеста - под каждым поперченным гребнем рисунка.

Торцевая планка

Такая планка прикручивается к торцевой доске. Последняя должна выступать выше обрешетки крыши на высоту профиля по рисунку металлического листа. Планка сверху и сбоку крепится на торцевую доску. В местах стыковки нахлест соседних элементов должен быть от 7 до 10 миллиметров.

Обход дымохода выполняется из металла под цвет черепицы крыши. Обычно обвод делается из 4-х элементов - правого, левого, нижнего и верхнего. В зависимости от конструкции, он может быть простым верхним или нижним.

В первом случае обвод укладывается под черепицу. Его конструкция предусматривает специальный желобок, отводящий воду к водостоку. Места прилегания фартука к трубе замазывают специальным герметиком с высоким уровнем термостойкости, например, Локтайт, Хенкель, Макрофлекс.

Верхний обвод укладывается поверх черепицы для крыши. Место прилегания к дымоходу тоже обязательно герметизируется, как и верхняя часть (для предотвращения попадания воды по профилю черепицы). Фартук обвода желательно пришить к дымоходу металлическими дюбелями.

Монтаж коньковой планки

Коньковая планка крыши является важным элементом вентиляции подкровельного пространства. Она предохраняет металлические и деревянные элементы от сырости и является очень важным условием длительного срока службы кровли. Подкровельный воздух, нагреваясь от тепла крыши, естественным путем поднимается от карниза к коньку.

Там он выходит наружу через технологические зазоры проветривания. Производители металлочерепицы предлагают различные конструкции коньковых элементов и дают свои рекомендации по их установке. Крепление конька крыши делается саморезами с шагом 300-400 мм по гребням волн профиля листа. Нахлест соседних коньковых планок составляет 7-10 мм.

Итог

Работы с металлочерепицей для крыши считаются одними из самых дорогостоящих. Поэтому многие владельцы частных домов покрывают кровлю самостоятельно. Крыша из металлочерепицы своими руками собранная, отблагодарит владельцев надежностью и многими годами безотказной службы.

Если же вы не решитесь на самостоятельный монтаж и доверите его специалисту, то полученные знания позволят контролировать процесс и навыки рабочих, что в результате может стать гарантией качества вашего жилища в будущем.
