Как правильно сделать крышу на мансарде. Как сделать ломаную мансардную крышу своими руками

В стремлении эффективно использовать всю доступную площадь загородного дома многие хозяева обустраивают мансарду. Делая это, необходимо быть готовым и к обустройству крыши определенным образом. По своей сути мансарда является переоборудованным чердаком и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровле. В целом, строительство мансардной крыши загородного дома мало чем отличается от возведения крыш другого типа. Но в силу эксплуатационных особенностей крыши мансарды и предъявляемых к ней требований необходимо обладать знанием и пониманием специфики обустройства этого типа крыш.

Типы мансардных крыш

Как и любые строительные работы, возведение крыши мансарды начинается с этапа проектирования и выбора наиболее подходящей для строения мансардной крыши, её вида и типа. Для мансарды используют односкатные или обычные и ломаные двухскатные крыши. Ко всему прочему, на внешний вид крыши влияют используемые материалы и конструктивные особенности самой крыши.

В зависимости от конструктивных особенной самого здания при строительстве мансарды используют несколько стандартных решений для крыши. Мансардные крыши: фото и описание

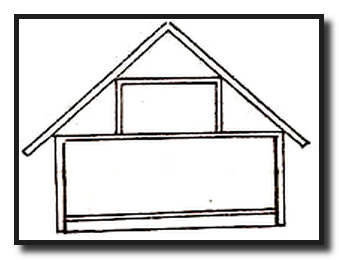

• Двухскатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двухскатную крышу, под которой обустраивается мансарда. Во время проектирования и строительства не возникает больших сложностей в силу простоты расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое внутреннее помещение мансарды с довольно низкими потолками.

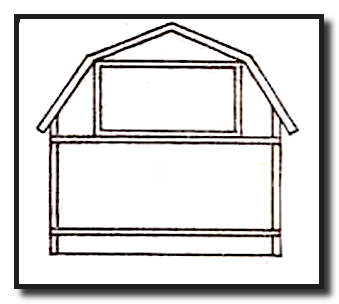

• Ломаная двухскатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, в ломаной конструкции используются 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и возведении, но его неоспоримым плюсом является полноразмерное внутреннее помещение.

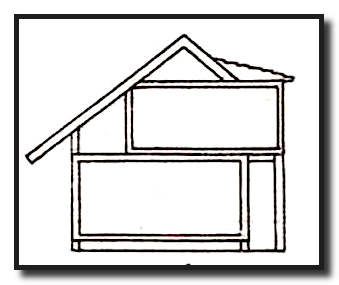

• Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа крыши более сложная в сравнении с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности проектирования и возведения. Конструктивной особенностью мансарды с такой крышей является её смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на односкатную.

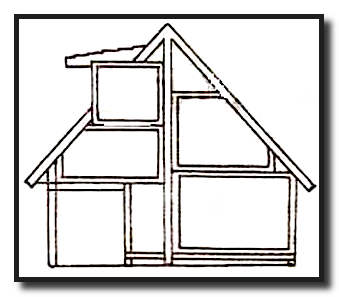

• Двухуровневая мансардная крыша со смешанным типом опирания. Крыши этого типа являются самыми сложными в проектировании и возведении. Подобные крыши проектируются в комплексе с домом, как одно целое, по причине разноуровневого размещения комнат.

Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

. Кровля . Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

. Обрешетка . Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

. Коньковый прогон . Верхняя часть всей стропильной конструкции.

. Стропила . Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

. Мауэрлат . Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

. Диагональные связи . Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

. Внутренние опоры . Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

. Изоляционный слой . В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.

Технология строительства мансардной крыши

При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

• толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
• в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
• между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
• с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
• с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.

Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.

Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.

Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.

Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.

Поэтапное строительство мансардной крыши

Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой сфере. В отличие от обычных скатных крыш, возведение мансардной крыши своими руками несколько сложнее по причине обустройства в самой крыше расположенных под углом окон и ломаной конструкции скатов. Чтобы выполнить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:

Проектирование

Первое, что придется сделать, это разработать проект крыши. Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Так же на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и прочее. Чтобы сделать все правильно, следует обратиться за необходимой информацией к такому документу, как СНиП «Нагрузки и воздействия».

Возведение стропильного каркаса

Этот этап работ наиболее трудоемкий, и чтобы мансардная крыша своими руками была сделана качественно, потребуются объединенные усилия 3 - 4 человек. Начинаем возведение крыши мансарды с укладки и закрепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Строительство мансардной крыши фото:

После этого устанавливаем каркас для помещения мансарды, стойки которого также будут выполнять роль подпорок для стропильной конструкции. Для этого используем брус сечением не меньше, чем сечение продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Закрепляем их к продольным балкам при помощи специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем шуруповерт. Теперь укладываем поверх стоек перемычку и закрепляем её.

Натягиваем шнур между двумя полученными арками, и если все было сделано правильно, он будет строго по горизонту, если нет - придется разобрать одну из арок, немного подрезать и заново установить. Теперь по натянутому шнуру устанавливаем подобные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем между собой перемычками, которые закрепляем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего внутреннего помещения, приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом помещения мансарды. Особых сложностей тут нет. Брус для стропил подрезается до нужной расчетной длины, в основании бруса вырезается паз для установки на мауэрлат, а верх срезается под определенным углом. После чего каждое стропило устанавливается на место и фиксируется к основной конструкции.

Следующий шаг несколько сложнее, так как придется устанавливать верхние стропила. Сложность заключается в соблюдении определенного угла и центровки всей конструкции. Чтобы облегчить задачу, можно вначале из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, подрезаем на земле стропила и затем устанавливаем их на место. Алгоритм монтажа стропил такой же, как и для арок каркаса внутреннего помещения.

В завершение монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут быть использованы как обычные доски, так и листы фанеры или плиты ДСП. Это уже будет зависеть от вида кровельных материалов.

Создание изоляционного пирога

Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь с внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам скобами. Далее укладываем теплоизоляционный материал и внимательно следим за тем, чтобы он вплотную ложился к стропилам и не оставлял щелей. Поверх теплоизоляции, с шагом в 50 см, набиваем обрешетку, которая будет держать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, которая будет защищать от случайного проникновения влаги. В завершение поверх гидроизоляции укладываем кровлю.

Строительство мансардной крыши: видео-урок

Разнообразие готовых проектов крыши мансарды весьма обширно. Они могут быть с окнами и без, заокругленной формы или строго прямые, с одним скатом или несколькими. Но какой бы не была крыша мансарды, её возведение потребует знаний и умений мастера строительного дела.

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые :

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Базовые схемы стропильных систем

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

• Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
• По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине . Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
• От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
• Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
• Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
• По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
• Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
• На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
• Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
• Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
• Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
• По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
• Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
• Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
• Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
• Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
• Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
• Сооружаем верхний ярус стропильной системы.
• Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

• По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
• Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
• Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
• Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
• Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
• Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
• Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
• Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
• Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

В процессе эксплуатации частного дома, загородного коттеджа или дачного домика, часто встает вопрос увеличения жилой площади. Решается он обычно посредством пристройки или надстройки.

Пристройка к дому дело хлопотное. К тому же, жилая пристройка имеет один существенный недостаток - «крадет» полезную площадь участка.

Поэтому, популярным способом расширить жилую площадь индивидуального дома является устройство второго этажа или мансарды, т.е. чердачной крыши. Конструкция мансардной крыши позволяет использовать полученное пространство, как жилое помещение.

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Виды мансардной крыши

Оптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке. Недостаток - в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами. Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Несимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

Ломаная мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Одной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Скатные крыши могут быть одно и многоуровневыми.

Нестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

Некоторые примеры оригинальной мансардной крыши - на фото.

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения.

1 этап - Проектирование и расчет

Выбор внешнего вида мансардной крыши, и расчет ее параметров производится с учетом таких факторов как:

угол уклона скатов;

материал отделки;

Надежным помощником в расчетах станет СНиП 2.01.07-85 «Нагрузки и воздействия».

Нюанс. Чем больше угол наклона, тем меньше будет высота мансардного помещения (минимальная высота потолка комнаты на мансардном этаже 2,2 м). Соответственно, чем меньше угол наклона мансардной крыши, тем больше будет площадь помещения. Если уклон недостаточен, то осадки могут собираться на крыше, что приведет к дополнительным нагрузкам на нее.

Более пристальное внимание расчетам уделяется в том случае, если возводится нестандартная мансардная крыша. Например, несимметричная двухскатная мансардная крыша отличается смещенным центром тяжести. Это влияет на равномерность передачи нагрузки на несущие стены и фундамент.

На этом этапе решается и такой вопрос, как способ доступа на мансардный этаж. Выбор места устройства лестницы на мансарду важное решение. Внутреннее расположение позволяет пользоваться ею в любое время года. Внешнее позволяет сэкономить полезную площадь нижнего этажа.

Совет. Потолочная складная лестница для мансардного этажа — это наиболее экономичный вариант, но наименее практичный.

Стропильная система мансардной крыши

На выбор стропильной системы влияют:

1. размеры мансарды;
2. параметры перекрываемого пролета;
3. форма кровли;
4. конструкция первого этажа;
5. место расположения несущих стен и дополнительных опор;
6. вес кровельного материала.

Конструкция стропильной системы мансардной крыши

Выделяют два типа устройства стропильной системы крыши с мансардой:

• висячие стропила. Основанием для стропильных ног служат стены дома. При строительстве висячих ферм не всегда устанавливается мауэрлат (в зависимости от стенового материала);

• наслонные стропила. В данном случае необходимо возведение дополнительной опоры. В качестве которой используются коньковый прогон или аттиковая стенка усиленная железобетоном. Устройство наслонной стропильной системы допускается при расстоянии между несущими стенами до 7 метров.

Конструктивная разница между устройством крыши с висячими и наслонными стропилами показана на схеме.

При строительстве мансардной крыши чаще используют комбинированный тип - сверху системы висячие стропила, а по бокам наслонные.

При этом обязательно изготавливаются чертежи с указанием места расположения отдельных элементов и расстояния между ними. Пример показан на рисунке.

Материал подготовлен для сайта www.сайт

Расчет стропильной ноги для мансардной крыши

Выбор породы древесины и обоснование ее оптимальной толщины.

Количество материала, требуемого для стропильной системы, зависит от ее вида и всех, перечисленных выше факторов.

Нюанс. От применяемого пиломатериала зависит промежуток между стропильными ногами.

Шаг стропильных ног под мансардную крышу будет составлять 60-90 см.

В качестве материала может использоваться клееный бруса (80х80, 100х100 мм), доска (под шифер и металлочерепицу сечение 50х150, под ондулин 50-200).

Нюанс. Длина пролетов увеличивает диаметр (сечение) стропил или уменьшает промежуток между ними.

Что касается породы, то рекомендуется использовать сосну. Ее древесине свойственна высокая прочность, гибкость, простота обработки, отсутствие сучков. Деловая древесина должна быть не ниже 2 сорта. Цельные балки можно заменить склеенным брусом, он имеет более высокие качественные характеристики.

Толщина доски для изготовления стропил (сечение стропильной ноги) должна составлять не менее 50 мм. Ширина доски для стропильной ноги - от 150 мм (если длина стропил до 6 метров, если более, то 180-200 мм). С одной стороны, это требование обусловлено тем, что на нее приходится нагрузка, с другой - между стропильными ногами укладывается утеплитель.

Совет - любое строительство или перестройку нужно узаконить в соответствующих органах.

2 этап - Установка мауэрлата

Мауэрлат - дополнительная деревянная обвязка по верхнему периметру строения.

Назначение мауэрлата заключается в создании условий для надежного крепления нижней части стропил. А также перераспределению нагрузки, которая создается от давления крыши на несущие стены и фундамент строения.

Монтаж простой двухскатной мансардной крыши требует установки мауэрлата только на те стены, на которые будут опираться стропильные ноги. Четырехскатная кровля требует его установки по всему периметру строения.

Совет. В деревянном срубе роль мауэрлата играет верхних венец. Так можно делать, но при условии установки стропильных ног на скользящие крепления. Т.к. из-за нагрузки на стропильную систему (ветровая, снеговая) создается горизонтальное давление и верхние бревна могут сместится наружу. Кроме того, если материал для стропильной системы не высушен должным образом, то со временем, при жестком креплении, крыша деформируется.

Нюанс. Каменный коттедж и дом требует обустройства мауэрлата по всему периметру наружных стен. В кирпичном можно устанавливать его звенья только под стропила.

Параметры мауэрлата для бревна - диаметр 150 мм, для бруса - 100х100 мм.

Порода - сосна, но лучше лиственница.

Крепление мауэрлата должно быть надежным, ведь это базис для всей стропильной системы.

Существует несколько способ крепления мауэрлата: анкерными болтами, шпильками или арматурой (фиксируют в основание несущей стены);

Совет. Если строение возведено из пенобетона или другого пористого материала можно использовать только длинные болты или арматуру, длина которой в 3 раза превышает ширину бруса мауэрлата. Это связано с тем, что из пористого материала любые другие крепления вытягиваются очень легко.

• отожженной проволокой (вмуровывают в кладку кирпича);

• деревянным нагелем (используется при установке мауэрлата в срубе).

Нюанс. Чтобы предотвратить разрушение мауэрлата нужно обеспечить должную гидроизоляцию, например, положить рубероид, а сам брус обработать антисептическими растворами.

В случае соответствия ширины мансарды ширине дома стропильные ноги опираются на основание несущей стены. Но, лучше все-таки установить мауэрлат.

3 этап - Строительство мансардной крыши

Устройство каркаса мансардной крыши

Балки перекрытия. Устанавливаются на мауэрлат. В дальнейшем они будут служить основанием для устройства пола в мансарде.

Устройство стропильной системы мансардной крыши

Для простой крыши изготовление стропильных ног заключается в формировании простых треугольников. Их можно собрать на земле и устанавливать в виде готовых треугольников.

Для двухскатной ломаной крыши сначала крепят П-образный каркас, и уже на нем фиксируют стропильную часть висячим (для верха) и наклонным (для боков) способом. Схемы ниже показывают это более наглядно.

Нижние концы стропильной ноги нужно запилить и прикрепить к мауэрлату с помощью гвоздей или металлических скоб (подвижное крепление).

Нюанс. Запил ноги должен быть очень точным, чтобы обеспечить плотное прилегание к мауэрлату.

Стропильные ноги устанавливаются на одинаковом расстоянии друг от друга. В противном случае, нагрузка на систему будет распределяться неравномерно.

Установка начинается с крайних ног. Затем между ними нужно натянуть веревку. Так будет выдержана горизонталь при установке промежуточных ног.

После того, как все стропила установлены они соединяются между собой. Шаг обрешетки зависит от выбранного кровельного материала.

Совет. Места, предназначенные для установки мансардных окон, усиливаются поперечным брусом. Таким образом, окно будет надежно зафиксировано.

При значительной ширине мансардной крыши нужно установить коньковую балку. Она будет служить дополнительной опорой. И часть нагрузки (от веса кровли и снега) перераспределиться на нее.

При значительной длине коньковая балка дополняется опорой.

Гидроизоляция мансардной крыши

На обрешетку крепится пленка гидробарьера. Особенность ее крепления состоит в том, чтобы сделать нахлест в 100 мм. Большинство производителей маркируют место нахлеста яркой полоской.

Крепится пленка гидроизоляции строительным степлером. И в случае дождя она надежно защитит конструкцию даже при отсутствии кровельного материала.

Утепление мансардной крыши

Утеплитель укладывается под гидроизоляцию. Профессионалы рекомендуют использовать для этих целей гибкие утеплители - минеральную и базальтовую вату. Их преимущество в гибкости, в способности заполнить любые пустоты.

Укладка паробарьера

Пленка паробарьер оберегает кровельный утеплитель от пара, проникающего в него из жилого помещения мансарды.

Совет. Важно обеспечить необходимые зазоры между кровельным материалом и утеплителем. Их наличие и параметры определяются видом утеплителя, классом применяемых пленок и кровельным материалом.

Строительство мансардной крыши - видео

4 этап - Установка мансардных окон

Площадь окон, для достаточного попадания дневного света, должна составлять не менее 12.5%.

Ввиду особенностей конструкции крыши мансардного типа для остекления используются специальные мансардные окна. Технология установки предусматривает монтаж окон до выполнения отделочных работ. При этом окна обязательно должны открываться, чтобы обеспечить возможность доступа свежего воздуха. В непогоду, они, естественно должны быть закрыты.

5 этап - Кровля мансардной крыши

Наверняка рано или поздно каждому владельцу частного дома приходит в голову мысль об обустройстве чердачной крыши – так называемой мансарды. Она позволяет расширить пространство постройки, тем самым сохраняя заветные метры самого участка. Кроме того, если проявить немного фантазии при строительстве и отделке этой части дома, то нестандартный и привлекающий вид вызовет восторг не только у гостей, но и простых прохожих. О том, как грамотно совместить все требования безопасности возведения и индивидуальный дизайнерский замысел, можно узнать из этой статьи.

Что это такое?

Образ мансарды у многих ассоциируются с богемной творческой жизнью Парижа, представители которой – литераторы, музыканты и художники, жили на самых верхних малоосвещенных и необогреваемых этажах. В прямом смысле это были хозяйственные помещения, которые только и могли позволить себе малоимущие.

Сегодня же наличие и дизайн мансардной крыши говорит о благосостоянии и чувстве вкуса владельца. Архитектурная геометрия кровли, необычные комбинации оконных проёмов и балконов не только выделят частный дом среди других, но и функционально увеличат жилое пространство, исключая затраты на еще один этаж.

Также помещение может повлиять и на снижение теплопотерь здания. Официально по всем нормативам мансарда должна иметь высоту не менее 2,5 м от уровня пола, иначе это будет считаться чердаком.

При строительстве мансардной крыши в условиях России следует помнить об особенностях природных условий – довольно морозные зимы с частыми перепадами температур требуют особого внимания к качеству утепления помещения мансарды.

Особенности устройства

Особенности конструкции мансарды обязывают придерживаться некоторых правил:

• звуконепроницаемость;
• надежный утеплитель и пароизоляция;
• отсутствие растяжек и скосов;
• вентиляционный зазор;
• функциональное и эстетическое совмещение с общим экстерьером дома.

При этом соблюдение всех правил не ограничивает в выборе варианта всевозможных дизайнов самой конструкции: односкатная, двускатная, ломаная, двухуровневая, коническая крыши, с балконом или без, среднеповоротные или балконные мансардные окна. Вариаций множество. Для надёжности и безопасности важно выбрать тип крыши, рассчитать размеры, количество материалов утеплителя и кровли.

Комфортное проживание в мансарде напрямую зависит от теплоизоляции , которая позволит насладиться лёгкой прохладой летом и сохранить тепло зимой. Рассмотрим способ укладки «пирога» мансардной крыши, который послужит не только утеплителем и основанием кровли, но и защитой от Утеплению помещения подлежат все поверхности внутри мансардного этажа – потолок, пол и стены. Важно предварительно составить план мансарды со всеми коммуникациями и указанием теплопроводности материалов, из которого возведено здание и несущие покрытия. Только после этого производится выбор и подсчет утеплителя.

Особое внимание нужно уделить непременному наличию и точной последовательности каждого слоя «пирога» утепления мансарды:

1. пароизоляционный слой;
2. утеплитель;
3. вентиляционный зазор;
4. гидроизоляционный материал;
5. кровельное покрытие.

В этом списке особо важны слой утеплителя и вентиляции. В качестве утеплителя можно использовать следующие материалы.

Пенопласт

Современный востребованный материал, обладающий низкой плотностью, но при этом высокой прочностью. Отличается звуконепроницаемостью, не поддаётся коррозии и не притягивает пыль. Однако существенным недостатком является высокая возгораемость и выделение при этом ядовитых веществ. Если и останавливаться на этом утеплителе, то слой пенопласта должен быть ограждён не менее 3 см трудносгораемой конструкции, к примеру, двухслойным гипсокартоном. Кроме того, пенопласт подвержен влиянию грызунов.

Минеральная вата

Наиболее распространённый материал для утепления мансарды. Среди ее характерных черт – устойчивость к перепадам температур, пожаробезопасность, высокая звуко- и теплоизоляция, безвредность с экологической точки зрения. Можно приобрести ее в форме рулона, плиты или мата. В качестве утеплителя мансарды рекомендуются последнее. Материал непременно нуждается в хорошей вентиляции.

Пенополиуретан

Основные преимущества – прочность, долговременность использования, не подверженность влиянию влаги, плесени, подходит для любых поверхностей, не токсичен. Но за всеми преимуществами скрывается высокая стоимость и работа исключительно специалистов с оборудованием.

Нужно помнить, что толщина слоя утеплителя определяется в зависимости от климатической зоны.

Для утепления мансарды потребуется:

• гидроизоляционная пленка;
• материал утеплителя;
• пароизоляция;
• монтажная лента;
• шнур (капроновый);
• гвозди;
• молоток;
• плоскогубцы;
• острый нож.

Теплоизоляция помещения напрямую связана с качеством, видом и размером мансардных окон, их конструкции размещают обычно между стропилами кровли во избежание дорогостоящих реконструкций. Поэтому в выборе важно ориентироваться на имеющиеся габариты. Кроме всего прочего, нужно учесть высоту скатов, общую площадь и предназначение помещения.

Стандартными размерами мансардных окон принято считать 78х118, 78х140, 78х160 см и более увеличенные – 94х140, 114х118 и 114х140 см.

В том случае, если стропила установлены ближе установленных стандартов рам, вероятно, потребуется изготовление окна на заказ, что, конечно же, скажется на затратах.

По способу открывания мансардные окна подразделяются на:

• среднеповоротные конструкции;
• с боковой осью;
• приподнятая ось вращения;
• с нижней осью;
• комбинированная ось, позволяющая повернуть створку на 180º.

Наиболее популярный у российских дачников вариант – с центральной осью поворота. В качестве преимуществ – удобство в эксплуатации (такие окна легко мыть).

Отдельную разновидность представляют окна на дистанционном управлении, которые будут удобны, если расположение не позволяет самостоятельно дотянуться до них. Оснащаются зачастую датчиками дождя.

В зависимости от модели можно выделить окна нескольких видов.

• Вертикальные. Монтируются в специальном так называемом чердачном «скворечнике», из-за чего приходится немного менять конструкцию крыши. Однако гарантируют большое количество света.

• Балконные мансардные. Представляют собой две створки, при открытии которых одна поднимается, нижняя выдвигается вперёд, образуя миниатюрный парапет. Так же как и предыдущая модель, требуют больших затрат.

Следует отметить, что при возможности несущих стен можно сделать и висячий балкон, который может расположиться либо на колоннах, служащих и украшением перед входом, либо же сдвинуть фронтон (часть торцевой стены между скатами крыши и карнизом) мансардного этажа от несущей стены, а крышу выступа сделать за счёт продолжения кровли до уровня наружной стены.

• Надставки. Декоративные верхние элементы окна. Прекрасно вписываются в дизайн и имеют чаще всего круглую, полукруглую или треугольную форму.

• Световой туннель. Сочетает в себе светоотражающий туннель в комнату и плафон уже непосредственно в самом помещении, который равномерно рассеивает свет.

• Карнизные модели. Располагаются под прямым углом в промежутке между стеной с крышей.

• Остеклённый эркер. Довольно экзотическая и затратная модель остекления. Конструкция выходит за пределы плоскости стены.

Ведущие российские производители качественных мансардных окон – Velux, Fakro, Roto. Модели Velux стоят немного дороже. К примеру, окно размером 78 см обойдется в 21-24 тысяч рублей, шире – от 26 тысяч.

Также не стоит забывать о некоторых дополнительных полезных аксессуарах:

• затемняющие шторы;
• роллеты, жалюзи;
• теплопоглощающие сетки;
• сетки от москитов.

Согласно установленным нормам, застеклённая площадь должна составлять не меньше 10% от площади пола.

Преимущества и недостатки

Достоинствами мансардного этажа можно по праву считать:

• Экономичность. Мансарда позволяет сократить затраты на обогрев помещения. Воздушное пространство между полом и потолком чердачного помещения не позволяет выработанному теплу выйти через крышу. Низкая теплопроводность воздуха допускает сохранение большего количества тепла на первом этаже.
• Очевидна и экономия на достраивании еще одного этажа или увеличении жилой площади за счёт расширения фундамента. Мансарда позволяет с минимальными затратами получить конструктивное дополнительное пространство.
• Эстетическая привлекательность. Бесспорно, мансарда сложностью и выразительностью крыши придаёт зданию гармоничный, архитектурный и оконченный вид.
• Скорость строительства. Такая пристройка не растянется на несколько лет, как это зачастую происходит с расширением фундамента. Монтаж может быть завершен в течение недели.

Помимо плюсов, существуют и недостатки.

• Экономия на обогреве и замене второго этажа мансардой в последующем выльется в копеечку. Помещение предусматривает установку специализированных окон, которые стоят значительно дороже обычных.
• Скошенные потолки уменьшают высоту стен.

• Уязвимость конструкции обусловлена тем, что мансарда принимает на себя все основные «удары» природы, в связи с чем нуждается в повышенном внимании и периодическом осмотре. При необходимости ремонта или замене утеплителя не избежать повреждения отделки вместе с пароизоляцией.
• Сложная угольная крыша приводит к образованию трудно вентилируемых участков, что негативно сказывается на качестве покрытия.
• Индивидуальные требования к гидро- и теплоизоляции.

Проблемы, с которыми можно столкнуться при строительстве мансарды:

Несомненно, идеальным вариантом для мансарды будет включение её в чертеж проекта ещё до начала строительных работ дома. Но зачастую идея о мансарде приходит с потребностью расширить полезное жилое пространство уже после определенного времени использования. При этом приходится сталкиваться с выбором вида конструкции. Различают такие разновидности мансардных крыш.

Односкатная

Обычная незамысловатая мансарда с одним углом кровли и одной полноценной стеной, что позволяет расширить площадь. Наиболее удачный угол наклона в этом варианте – в районе 35°-45°. Иначе это может повлечь за собой скопление большого количества снега. Скат располагают с ветреной стороны. Оконные рамы при этом можно расположить как на наклонной кровельной поверхности, так и на основной вертикальной стене. Однако такую конструкцию используют не так часто, так как из-за норм высоты стен более 2,5 м скат получается очень крутым. А это требует усиления каркаса стропил и, следовательно, лишних затрат. Впрочем, подобная крыша выглядит довольно нестандартно.

Двускатная

Более рациональный и оптимальный вариант из-за равномерного подъёма потолка, в отличие от односкатной модели. Два ската крыши располагаются под одинаковым углом к стенам. Для рационального распределения пространства достаточно 45°. Также подразделяется на подвиды: симметричная с коньком над серединой дома и асимметричная со смещенным относительно центра. Фронтоны в этом варианте прямые, а комната принимает форму трапеции. Такую мансарду можно оснастить балконом в торце, а сам дизайн конструкции позволяет избавиться от типичного для дома «кубизма». Однако это же представляется и существенным минусом, ограничивая площадь чердачного помещения по бокам. В качестве выхода можно это пространство предоставить под кладовые или шкафы.

Ломаная

Самый распространённый тип при строительстве мансарды без привлечения специалистов. Фактически та же двускатная конструкция, но сооруженная из двух находящихся под разным уклоном частей. Преимуществом ломаной формы можно считать возможность избежать образования непригодных для жилья «мёртвых» зон в местах стыка стен и потолка, как в двускатной конструкции. За счет уменьшения угла наклона увеличивается высота стен. А наличие двух скатов позволяет уменьшить нагрузку на кровлю.

При выборе этого варианта важно обратить внимание на особую переломную стропильную систему.

С выносными консолями

Такая конструкция предусматривает смещения вертикальной стены мансарды к краю фасада дома или за его пределы. Эта особенность позволяет значительно расширить площадь помещения. Стропила усиливаются подкосами и опираются на балки перекрытия, которые выступают за несущие стены. Вертикальная стена предоставляет полёт для фантазии в выборе дизайна окон.

Двухуровневая

Проектируется такой тип мансарды исключительно вместе с жилищем и считается наиболее сложной конструкцией. Представляет собой несколько помещений на разных уровнях и является не какой-то обособленной частью строения, а полноценным помещением в структуре целого дома. С такой конструкцией получается не одноэтажная мансарда, а два дополнительных мини-этажа. Особого внимания требует предварительный расчет нагрузки на стены и стропильная система.

Многощипцовая кровля

Замысловатость конструкции выражается в целом комплексе угловатых выступов. Нестандартный облик, прочность стропильной конструкции и отсутствие скопления осадков приоритетнее трудностей проектирования и увеличения расчётов. Однако такие характеристики требуют работы исключительно специализированных кадров. Да и стоимость такой мансардной крыши значительно превышает цены на другие виды конструкций.

Четырёхскатная

Такая конструкция крыши дома считается наиболее привлекательной. Кроме того, она очень удобна в обслуживании – осадки на ней почти не скапливаются, а из-за наклонной конструкции ветер не несёт большой нагрузки, вследствие чего прослужит такая кровля дольше. Впрочем, при строительстве придётся ощутимо потратиться на утепление такой мансарды. А ведь полезной жилой площади будет не так уж и много из-за наклонного потолка со всех четырёх сторон.

Вальмовая

Являются типичным вариантом четырехскатного типа кровли. Комфортное и обширное пространство получают за счёт увеличения площади двух фасадных скатов дома, выполненных в форме трапеции. Вальмами же называются скаты с торца здания в виде треугольников. Полувальмовая конструкция представляет собой скаты, не доходящие от конька до карниза. Применяют такой тип кровли нечасто, так как стропильная система является одной из самых дорогостоящих и сложных.

Шатровая

Подходящий вариант для квадратной формы дома. Крыша в такой конструкции представляет собой одинаковые по параметрам скаты и требует обустройства специалистами. Среди вариантов – 4 и более ската, в форме купола или пирамиды.

Асимметричная

Получается в результате удлинения одной из поверхностей кровли. Смотрится такая мансарда и снаружи, и внутри весьма нестандартно. За, казалось бы, простотой смещения кровли скрывается детальный просчёт параметров нагрузки на каждую стену. Жилое пространство в таком помещении будет распределено неравномерно в зависимости от стороны и угла наклона крыши.

С «кукушкой»

«Кукушками» в данном случае называются небольшие выступы в форме треугольника, где чаще всего располагают окна. Причем на одном скате может находиться несколько таких конструкций с индивидуальными стропильными системами. Форма конструкции может быть совершенно разной, как одно-, так и четырехскатной.

Г-образная

Вполне недорогой вариант кровли с нестандартным обликом. Чаще всего для этого используют две двускатные крыши, состыковывающиеся друг с другом под прямым углом, который и является самым непростым узлом конструкции. Безусловно, такие модели в основном используют в зданиях подобной же формы.

Перечислив основные формы мансардных конструкций, следует добавить, что возможны и комбинации таких крыш. Скажем, односкатную можно возвести как ломаную. Самое важное при этом – во время строительства соблюдать все эксплуатационные и конструкторские требования.

Формы и размеры

Строительство мансардного этажа также имеет вариативность в плане воплощения разнообразных архитектурных форм самого помещения. Геометрия чердачной комнаты может быть и треугольной, и ломаной, кубической или Г-образной, симметричной или асимметричной, одноэтажной или двухуровневой, занимать всё пространство дома, только часть или вообще с выносом за пределы несущих стен с опорой на колонны. Альтернатив множество. Сложная конструкция предполагает правильных подсчётов размеров и составление плана строительства.

Вычисления точных параметров площади мансардного этажа подразумевает ряд предварительных расчётов. Для составления проекта требуется схематично разделить пространство на простые геометрические фигуры: трапеции, прямоугольники, параллелограммы, квадраты, треугольники и вычислив площадь каждого из них, сложить полученные результаты. Этот принцип применим почти ко всем конструкциям мансарды. И если все нормы высоты (не менее 2,5 м) мансарды соблюдены, то площадь этажа должна составлять не менее 16 м².

Следует отметить, что кроме установленных параметров высоты, где возможны подобные расчёты, существуют мансарды и других размеров:

• мансарда в пределах от 0,8 до 1,5 м;
• полумансарда менее 0,8 м.

В таких случаях или когда наклон кровли довольно значительный, применяется такая формула:

П = АхL+2Bx0,7L

П = L (A+1,4B),

где П – площадь;

L – длина мансардной плоскости;

А – ширина пола для стен выше 1,1 м;

В – ширина пола для стен выше 0,8 м.

Полезная жилая площадь вычисляется по точкам на потолке, расположенным на 90 см перпендикулярно полу. Оставшуюся часть считают «мёртвой» зоной.

Такие формулы позволяют как вычислить прочность и вес конструкции, так и определиться с количеством и типом используемого материала.

Благодаря современным технологиям сегодня вполне реально провести расчеты параметров мансардной крыши в режиме онлайн. Для этого понадобится ввести данные о типе мансарды, схему стропильного каркаса, материал кровли и утеплителя.

Стропильная система

Преобразованная стропильная система является ключевым отличием мансардных крыш от других. Эта и без того тяжелая конструкция выдерживает вес кровли, балки перекрытия, нагрузку пола мансарды, выпадающие осадки. Поэтому надёжной и долговечной системой можно считать только ту, которая выполнена с соблюдением всех требований.

Одно из основных правил – система должна предусматривать равномерное распределение давления на основание и несущие стены.

Используется только качественное, хорошо высушенное и обработанное антисептиком дерево. Оптимальные параметры стропил – 100×100 мм в сечении, они создадут устойчивую к погодным условиям конструкцию.

Врезка дерева в нижний венец категорически запрещена. Уклон стропил – в интервале от 30°–60°. Для их закрепления используются исключительно жесткие металлические материалы (уголки, скобы, гвозди).

Особо внимательно следует рассчитать шаг стропил, так как от этого зависит и выбор ширины утеплителя, и размер окон, расположенных между двумя стропилами. Стоит добавить, что ширина шага между ними должна быть меньше ширины утеплителя на 3 см для уменьшения отходов.

Все перечисленные требования выполняются независимо от выбора одного из видов конструкции стропильной системы, которая бывает следующих видов.

Висячая

Отличается экономичностью и практичностью. Такая конструкция опирается на боковые стены сооружения, а стропильные ноги скрепляют горизонтальными перемычками для жесткости – ригелями, которые служат и основой для потолка. Преимуществом является расположение основных элементов системы вне используемой части помещения, что позволяет расширить полезное пространство.

При монтаже такой системы следует обратить внимание на то, что:

• опор свеса кровли не должен приходиться на низ, выведенный за пределы несущих стен, стропильных ног;
• для жесткости крыши между коньком и мауэрлатом следует прибить ветровую доску;
• влажность дерева стропила не должна быть больше 15%. В ином случае система может потерять устойчивость. Если всё же используется такой материал, то соединить его лучше с помощью болтов, которые при надобности можно будет подтянуть.

Наслонная

Используется в мансардах с несущей перегородкой в центре помещения, которая представляет собой дополнительную опору. Чаще всего такую систему применяют для обширных площадей дома и тяжёлых кровельных материалов. Принцип конструкции состоит в настиле на внутренние стены лежня, выступающего вместо мауэрлата, и установке специальной стойки для поддержания конькового прогона.

Особенности обустройства наслонной системы:

• толщина каждого элемента – от 5 см;
• все узлы гладкие и расположены исключительно в надлежащих местах согласно проекту;
• соединение мауэрлата и стропильной ноги строго горизонтально;
• симметрия в положении стоек и подкосов;
• надёжная и качественная вентиляция;
• гидроизоляция в местах стыка узлов и каменной кладки;
• длины стропильной ноги без опоры – до 4,5 м.

Самостоятельная конструкция стропильной системы предусматривает выполнение определённого порядка и требований:

• Крепление мауэрлата (основание системы стропил по площади дома). Прочность крепления с нижними стропами обезопасит от «срыва крыши» в прямом смысле этого выражения. В качестве материала используется сухие обработанные брусья сечением 150x100 мм. Мауэрлат переносит на себя некую часть нагрузки стропильной системы на стены.
• Основание из балок укладывается горизонтально, обязательно с использованием уровня. Крепится к стенам при помощи болтов или скоб.
• Слой гидроизоляции располагается на венцах, столбцах каркасного здания или на кирпичной кладке. Можно использовать толь, рубероид, битум.

• Стойки каркаса. Идеально ровные вертикальные и горизонтальные стойки крепятся скобами или гвоздями к длинным балкам, между вертикальными укладывается утеплитель. Перед продолжением работ обязательна проверка стоек на подвижность – они не должны расшатываться. В противном случае укрепляют при помощи раскосов или стяжек.
• Прогоны скрепляют стропильные ноги. Сверху располагается коньковый прогон, сбоку – боковые. Если же длина стропильных ног меньше 8 м, устанавливать конёк необязательно. Элементом, исполняющим его функции, могут послужить растяжки, закрепляющие потолок мансарды.
• Крайний этап возведения системы – крепление обрешетки.

Безусловную значимость для кровельной системы имеет обрешетка, которая принимает на себя всю её нагрузку.

Она представляет собой брусья, уложенные перпендикулярно на ноги стропил. Причем используется здесь различный материал в зависимости от вида покрытия: доски, брус, фанера, тес. Хотя обычно для этого используют обрезную доску 40–50 мм. Мягкие виды покрова предполагают сплошную обрешетку, а с более твердыми материалами предусмотрено расстояние между досками в 25–40 см.

Все стропила соединяются в высшей точке крыши – коньке. Конёк придает всей конструкции жёсткость и устойчивость. Поэтому очевидно, что от надёжности этой части системы зависит длительность эксплуатации всей крыши.

Соединение стропил, и, следовательно, формирование конька, происходит с помощью таких креплений:

• внахлёст образуется путём накладывания стропил друг на друга и соединением сквозным крепежом;
• врубка в полдерева в результате накладывания стропил, у которых в краях выбрана половина толщины и скрепление;
• подрезка торцевых сторон брусьев предполагает наложение стропил друг на друга и подрезку в зеркальном отражении под одним углом.

В области конька стропила крепят накладками пластин из дерева или металла, металлическими уголками, скобами, скобами, деревянными клиньями, гвоздевыми пластинами. Во время возведения стропильной системы выполняется монтаж такой важной части дома, как карниз. Для этого либо увеличивается длина стропил, либо используется кобылка.

Среди его первоочерёдных задач:

• защита стен от влажности и грязи;
• частично устраняет попадание воды и снега с крыши на фундамент здания, предупреждая размытие;
• гармоничный и законченный вид общей конструкции кровли дома.

Требования к строительству

Проектирование мансардного этажа предполагает выполнение следующих требований:

• взаимосвязь коммуникаций чердачного помещения и всего дома;
• выбранный материал для мансарды должен технически и гармонично соединяться с материалом постройки;

• соответствие плана дополнительного этажа проекту здания;
• соблюдение правил безопасности при проведении работ с присутствием людей в жилом помещении;
• строгие соблюдения правил противопожарной безопасности;
• соответствие свето-прозрачного ограждения общей концепции стиля здания.

Технология монтажа

Сборка всех элементов мансардного помещения происходит по такому порядку:

• расчёт прочности здания лучше проводить с привлечением специалистов;
• подготовка проекта мансарды и крыши так же может проходить при участии квалифицированных людей или же на основе уже готового варианта;
• демонтаж старой кровли, если перестраивается уже не новое здание;

• изготовление стропильного деревянного каркаса – один из самых сложных пунктов при возведении мансарды;
• необходимо убедиться в точности возведения при помощи натянутого между арками шнура, который в идеале должен находиться в горизонтальном положении;
• фиксация арок друг с другом гвоздевыми пластинами или штамповочными уголками;
• пароизоляционный материал с внутренней стороны системы стропил, закреплённый строительными скобами;
• слой плотно прилегающего к стропилам утеплителя;
• монтаж обрешетки на материал утеплителя производится при помощи деревянных брусков;

• гидроизоляция укладывается с внешней стороны системы стропил – зачастую применяют для этого полиэтиленовую плёнку, а поверх этого слоя набивается еще один слой досок;

• для естественной вентиляции пространства под кровлей обустраивают специальные полости между гидро- и теплоизоляционным слоями в области карниза, которые выводятся в верхней части конька;
• перекрытие каркаса кровельным материалом в зависимости от предпочтений владельца дома.

Среди вариантов финишного покрытия можно рассмотреть следующие варианты:

• Металлочерепицу используют не только из-за привлекательного вида. Этот материал – прекрасное соотношение цены и качества. Долговечный, легкий как в установке, так и по весу. Надёжно переносит удары, но при этом хорошо передаёт все звуки, что является основным недостатком.

Свободное пространство под крышей дома можно преобразовать в жилую мансарду. Это не только рациональный вариант превратить чердачное помещение в функциональную зону, но и отличный способ увеличить полезную площадь. Превратить чердак в комнату сегодня не составит труда. Благо, для этого есть передовые технологии и современные материалы. Нередко все работы проводятся самостоятельно с учетом нюансов такого помещения. Обустройство свободной зоны под крышей полезна не только с эстетической точки зрения, но и с функциональной. При проведении работ по обустройству верхней части дома дополнительно утепляется мансардная крыша.

Особенности

Популярность домов с мансардой объясняется особенностью архитектуры строения. Само название мансарда получила от основателя – французского архитектора Франсуа Мансару еще в XVII веке. С тех пор стало удобно использовать последние этажи зданий, хотя изначально они отводились под хозяйственные нужды, это не была жилая или теплая комната.

Сегодня здесь вполне возможно, например, обустроить дополнительный санузел. Но чаще помещение модифицируется под дополнительную спальню, гостиную или игровую комнату для детей. Мансарда никогда не будет жилой комнатой в традиционном смысле из-за изломанной крыши и технических нюансов. Однако это не мешает многим планировать возведение домов именно с учетом дополнительных метров, на всякий случай. Как и любая постройка, мансардное помещение в частном доме имеет свои особенности, преимущества и недостатки.

Стоит назвать следующие основные плюсы функционального помещения в частном доме:

• не требуется возводить дополнительных сооружений;
• постройка способна увеличить площадь дома;
• не придется решать проблемы с уплотнительной застройкой;
• можно обыграть дизайн внешнего облика сооружения;
• даже двухуровневая конструкция отличается надежностью;
• сокращаются теплопотери (особенно зимой это заметно);
• в процессе обустройства мансарды, как правило, не требуется капитального ремонта.

При оценке качества постройки в целом нелишним будет напомнить и о недостатках мансарды:

• иногда это не возможность увеличить пространство, а явная «потеря» полезных метров (в основном, в домах старой постройки);
• проблемы могут появиться при наличии скошенных потолков и стен;
• гидро- и теплоизоляция дома оставляет желать лучшего (что говорить о мансарде);
• старые мансардные окна порой доставляют немало проблем.

Особенности мансардного этажа часто заключаются в том, что само это помещение (чаще в современных домах) простирается практически по всему периметру дома. В связи с этим нередко приходится видоизменять или дополнять фасадную часть дома (парапеты, ниши, выступы, декоративные элементы) в соответствии с техническими особенностями крыши. В индивидуальном строительстве предусматривается возможность достройки или переделки мансардной крыши.

Виды конструкций крыш

Для индивидуального строительства характерно использование различных вариантов кровельной системы.

Особое внимание уделяется возведению мансардной крыши, которая различается по основным видам конструкций:

• одно- или двускатная (ломаная, щипцовая);
• вальмовая и полувальмовая.

Характерные особенности для каждого вида определяют возможность обустройства мансарды.

На сегодняшний день, помимо традиционных, используются более современные формы:

• односкатная мансардная крыша с наклонной площадью (крепится на несущих стенах);
• жесткая двускатная мансардная крыша, имеющая скат по противоположным сторонам;
• ломаная крыша (монтаж варианта двускатной кровли);
• вальмовая или полувальмовая кровля, имеющая четыре ската (торцевые скаты вальмовой кровли отличаются формой в виде скошенных треугольников (у полувальмовой кровли защищена фронтонная область);
• пирамидальные (еще их называют шатровыми) виды кровли, которые не имеют широкого распространения, отличаются многоугольностью форм.

Форма кровли – не единственная отличительная черта современной мансардной крыши. Значение имеет высота постройки и характер покрытия (профнастил, металл, можно сделать пластиковую черепицу).

Отдельно стоит выделить универсальные отличительные черты мансардной крыши:

• это не только крыша, но и стены дома;
• максимальная высота постройки не составляет более 2,5 м;
• возможность установки металлопластиковых окон с закаленным стеклом;
• многослойная структура;
• стоимость мансардной крыши в итоге больше, чем обычной.

Еще при проекте дома можно подобрать наиболее подходящую форму крыши, при необходимости удлинить стропильные ноги (отводка от стен около 50-55 см), рассчитать нагрузки и выделить места для окон.

Типы и размеры

Высшая точка высоты подкровельного пространства должна быть не менее 2,5 м, чтобы считать это помещение мансардой. В противном случае это уже чердак. Согласно СНиП можно установить минимальное значение от потолка до пола.

Различия видов мансардной кровле определяются по следующим значениям:

• полумансарда – при высоте вертикальной стены менее 0,8 м;
• мансарда – при высоте стен от 0,8 до 1,5 м;
• этаж – при высоте стен свыше 1,5 м.

Ширина сооружения – еще одна главная составляющая для определения типа мансарды. Минимальные нормы по ширине – не меньше 80 см. Для жилой мансарды этот показатель (ширина) увеличивается до 2 м, особенно если ширина самого дома составляет не менее 4,8 м. Что касается площади постройки, установить данный параметр можно по специальной формуле. Расчеты ведутся в соответствии со строительными нормами и правилами. Площадь обычной мансарды не может быть меньше 16 кв. м. Проект обустройства мансарды охватывает все конструктивные элементы – скаты крыши, опорные стены, фронтоны, стропила. Полностью учитывается тип и размер мансардного помещения.

В целом, работа по обустройству мансарды выглядит следующим образом:

1. проверяется кровля;
2. выполняется обрешетка (из деревянных досок);
3. выполняется крепеж изоляционных материалов;
4. укрепляется верх стропильной конструкции;
5. проверяются (при необходимости заменяются) ребра жесткости – стропила для крыши;
6. по периметру внешних стен кладутся балки, они соединяются со стропильной конструкцией;
7. выполняются диагональные скосы (связи) для придания прочности мансардной крыше;
8. укрепляются подпирающие опоры.
9. Прокладывается гидроизоляционный слой, утеплитель.

Расчёт полезной площади

При обустройстве подкровельного пространства важно правильно рассчитать площадь мансардного помещения. Величина, размер, высота мансарды, особенности угла наклона имеют тесную взаимосвязь при расчетах. Любая перепланировка выполняется в соответствии с нормами СНиПа. Так, согласно этому положению, минимальная высота жилого помещения под кровлей составляет 2,5 м. Уклон крыши влияет на расчет высоты помещения. Благодаря расчетам при проектировании можно отразить реальные параметры верхнего этажа дома для получения полезной площади.

Площадь мансарды при подсчетах можно делать самому, но исходные данные будут зависеть от следующих параметров:

• уровень уклона в 30 градусов (в самой узкой части наклона высота составляет 1,5м);
• уровень уклона в 45 градусов (в самой узкой части наклона высота составляет 1,1м);
• уровень уклона 60 градусов и выше (в самой узкой части наклона высота составляет 0,5м).

Для расчета площади конструкции берется наименьшая высот а и умножается на 0,7 (понижающий коэффициент). Тогда за минимальный уровень стенок мансарды с уклоном в 30 градусов получают показатель в 1,2 м; от 45 до 60 градусов – 0,8 м; свыше 60 градусов – не ограничивают. Важно помнить, что удачный проект мансарды с современной кровлей требует точных и аккуратных расчетов, для этого можно воспользоваться специально разработанными компьютерными программами (перед глазами появится схема работы).

Проектирование и материалы

При выборе материалов для строительства мансарды традиционно выбирают брус, также активно используется газобетон. Но есть и другие варианты строительных и отделочных материалов для постройки, главное, чтобы это была каркасная технология. Выбор делается, исходя из типа сооружения и его размеров, учитывается конфигурация кровли и наклон стен. Для каркаса мансарды лучше всего подходят деревянные стропила, притом важно, чтобы они были идеальны – без трещин и сучков, тем более без следов гниения.

Что касается выбора газобетона, то это достаточно дешевый и легкий в монтаже материал. К тому же он обладает прочностью и отличается долговечностью. Блоки из газобетона можно дополнительно обрабатывать специальным инструментом. Однако из-за извести, которая входит в состав материала, газобетон нельзя отнести к экологичным материалам. Вместо него можно использовать профнастил, пеноблоки или сип-панели. К достоинствам пеноблока стоит отнести достаточный уровень шумо- и теплоизоляции.

При обустройстве подкровельного пространства большое значение имеет грамотное проектирование и чертежи. Современные мансардные крыши пользуются заслуженной популярностью не только в дачном строительстве. Все больше различных вариантов небольших загородных домов с обустроенной мансардой появляется на наших просторах. Все дело – в рациональности и экономичности такого помещения. Интерес вызывают готовые схемы кровельных конструкций, которые подразумевают мансарду в классическом виде, хотя переделка пространства даже в старом доме не всегда бывает капитальной. Большинство схем не очень сложные, поэтому всю мансарду или балкон можно спроектировать и выполнить своими руками. Есть отдельные схемы для готовых конструкций, где даже не меняются балки и перекрытия.

Заниматься проектированием следует на начальном этапе строительства или ремонта. Мансардный этаж входит в проект дома. И от выбора кровельного типа во многом зависит, насколько удачной окажется постройка в целом. Готовое чердачное помещение также можно умело переоборудовать и обустроить, превратив в полноценное функциональное помещение. Благодаря современным технологиям и материалам сегодня не проблема спроектировать мансардный этаж в готовом доме. Проект можно выбрать по виду мансарды.

Формы

Помещению под кровлей отводится особая роль, чтобы его можно было с комфортом использовать.

С этой целью к чердачному помещению под мансарду предъявляется ряд требований:

• форма мансарды должна быть максимально удобной;
• нужно уделить внимание утеплению;
• освещение помещения также имеет важное значение.

Грамотная планировка поможет воплотить множество полезных идей. Классикой жанра стала геометрическая форма мансарды. Такая кровля может быть треугольной или ломаной, с наличием симметричных или асимметричных сторон относительно стен постройки. Сам этаж может быть расположен как на одну из сторон, так и по всей ширине, даже несколько выходя за границы внешних стен. Некоторые такие проекты подразумевают установку дополнительных опорных конструкций, например, в виде колонн или стенок.

В целом, кровельные конструкции могут быть спроектированы следующим образом:

• в виде отдельного многоуровневого этажа;
• цельного этажа с двухуровневым развитием;
• двухуровневого этажа с основанием антресольного этажа.

Несущие стены кровельных конструкций обычно состоят из двух частей:

• вертикальной стены (стеновой материал для конструкции может быть использован такой же, как при возведении нижних этажей);
• наклонной стены (ее каркасом служит стропильная система, а кровля служит наружной обшивкой).

Соотношение в проекте всех этих элементов между собой зависит от конструкции в целом. Форма мансардной крыши придает всему дому особый вид. Чердачные помещения жилого типа могут различаться по форме кровли.

В основном, принято выделять следующие типы:

• односкатная кровля (без боковин, с единым подкровельным помещением);
• двускатная кровля (усложненная конструкция, позволяющая спроектировать удобный мансардный этаж с учетом мансардных окон);
• ломаная двускатная крыша с характерным силуэтом (скаты могут быть изогнуты внутрь или выгнуты наружу).

Грамотный проект позволяет «высвободить» нужную полезную площадь. Ее можно увеличить, установив вертикальную, аттиковую стенку. Стоит учесть, что полезная площадь четырехскатной крыши меньше, чем двускатной. Это связано с большим количеством скосов, которые не дают свободно спроектировать подкровельное пространство. Оптимально использовать типовой проект мансарды.

Поскольку высота мансардного этажа имеет важное значение, она влияет на полезную площадь. Кроме того, по высоте отличают тип помещения под кровлей. Для общей картины не помешает изучить проект типовой мансардной конструкции в разрезе.

Рассмотрим, что он собой представляет.

1. Если высота вертикальной стенки подкровельного помещения больше 1,5 м, то это уже полноценный этаж. В центре конструкции можно свободно передвигаться, не наклоняясь. При высоте стенки мансарды больше 2 м можно говорить о функциональном помещении, которое по комфортабельности будет напоминать типовую комнату.
2. Если мансарда имеет одно- или двускатную кровлю с высотой аттиковых стен около 0,8 м (максимально до 1,5 м), то такая конструкция отличается повышенной функциональностью.
3. Наличие стен высотой менее 0,8 м (или если вертикальные стены отсутствуют) может говорить о недостаточно функциональном помещении.

Превратить мансарду в функциональное помещение, более удобное и рациональное, можно несколькими способами. Общий тон задает и интерьер подкровельной комнаты. Иногда для ее обустройства могут потребоваться неординарные решения, но лучше в работе следовать известным и проверенным правилам. Так, качественные характеристики мансарды во многом зависят от назначения помещения. Например, маленькую, узкую мансарду удобно превратить в дополнительную спальню. Высокая мансарда позволяет обустроить под кровлей целый гостевой этаж. Также важно, какая мебель будет стоять в помещении и, соответственно, можно встроить шкаф-купе или поставить стеллаж.

Важно при этом соблюсти два общих требования:

• для большой комнаты высота стен до пола от потолка – не меньше 2,2 м;
• высота стен мансарды от уровня кровати – около 1,4 м.

Грамотное устройство потолка позволит улучшить пропорции помещения под кровлей до нужных (в соответствии с нормами).

Устройство

Строительство мансардной кровли своими руками подразумевает крепкое основание и надежный пол, наличие укрепляющих опор для облегчения нагрузки из-за мансардного этажа (чердак нужно дополнительно укрепить). Иногда необходимо дополнительно укрепить фундамент дома или переделать отдельное основание. Без профессиональных навыков здесь не обойтись.

Скаты

Еще на начальном этапе устройства мансарды необходимо решить все вопросы, связанные с конструктивными особенностями постройки, учитывая все перегородки. Дом может иметь скаты, которые влияют на особенности конструкции в целом. И само подкровельное пространство может отличаться разнообразием форм. Внутренняя отделка мансарды будет зависеть от особенностей внутрикровельной конструкции. Если крыша дома сконструирована особым способом, то придется убрать старые стропила и материалы, заменив их на новые с учетом особенностей проекта (учитывается дополнительная нагрузка, угол наклона и прочие конструктивные особенности постройки).

Стропильная система

Вся стропильная конструкция должна быть рассчитана и сконструирована под тип мансардного этажа. Оптимальный вариант для типового дома – изготовление мансардного этажа с ломаной двускатной кровлей. Такая крыша имеет большую нагрузку на стены, однако объединенная площадь чердачного помещения обустраивается чаще всего именно таким образом. Важно при этом соблюсти требование к наличию дополнительных несущих опор (установка наклонных стропил, рассчитанных на вертикальную и горизонтальную нагрузку). При устройстве стропильной системы выполняется монтаж мауэрлата, после чего собирают и устанавливают стропильные ноги. Установка стропил выполняется, начиная с двух противоположных ног, они натягиваются друг на друга (точность установки обязательно регулируется). Так устанавливается каркас стропильной системы, после чего выполняется обрешетка, которая зависит от кровельного материала.

Кровля

При устройстве верхнего этажа важно учитывать сложность кровли мансарды. Она отличается от типовой крыши уже тем, что несет на себе функциональную нагрузку жилого и подкровельного помещения. Потолок дома – это мансардная кровля с необходимыми шумо- и теплоизоляционными слоями, с финишной отделкой помещения. Здесь должно быть максимально тепло, уютно, просторно и светло. Дополнительная обрешетка кровельной конструкции улучшит качество теплоизоляции мансардного этажа, хотя основным утеплителем для этих целей может послужить минеральная вата.

Качественная отделка крыши-потолка зависит от цели использования мансарды. Так, например, для дачи традиционно используется вагонка, ДВП, листы фанеры. Отделка жилых помещений выполняется более существенными и дорогими материалами. Кровельный материал для внешней отделки создает комфорт внутреннему помещению мансарды. В этом случае традиционно используется шифер, материалы на основе битума и современная черепица. Металлические листы лучше не использовать, они не сохраняют тепло и создают дополнительный шум при дожде, ветре. От рубероида тоже лучше отказаться, так как летом он сильно нагревается, выделяя специфический запах.

Окна

Правильный каркас кровельной конструкции включает обустройство окон. Они устанавливаются между стропилами. Для надежности узлов крепления окна (снизу и сверху конструкции) ставятся горизонтальные перемычки из бруса.

Монтаж мансардных окон проводят поэтапно:

• сооружают проем для окна;
• монтируют раму с демонтированным стеклопакетом;
• укладывают утеплитель и слой гидроизоляции;
• проводят крепеж желоба оконной конструкции;
• устанавливают детали;
• возвращают на место демонтированный стеклопакет;
• выполняют внутреннюю отделку.

Не всегда есть конструктивная возможность построить или расширить полезную площадь дома за счет пристройки полноценного верхнего этажа или бокового строения. Для увеличения пространства в небольших по площади домах удачнее всего использовать мансарду. Она занимает не так много места, но позволяет немного «разгрузить» дом, сэкономив на строительстве.

Для того чтобы возвести мансарду или сделать ее из чердачного помещения, требуется запастись материалами:

• стропила ставятся из деревянных брусьев (с сечением 50х180 см);
• обрешетка выполняется из деревянной доски;
• обшивка торцевых стен делается из стеновых панелей;
• крепеж кровельных элементов осуществляем на саморезы, гвозди, металлопрофили и металлические уголки;
• при строительстве обязательно используются теплоизоляционный, пароизоляционный и гидроизоляционный материалы;
• на финишном этапе используется кровельный материал;
• в конце делается внутренняя отделка помещения из современных облицовочных материалов, устанавливают основное отопление.

Перед началом работ важно убедиться в достаточном укреплении перекрытий, которые расположены между первым этажом и мансардой. Необходимо рассчитать нагрузки. Убедившись в надежности крепежа, можно переходить к обустройству стропильной системы. В процессе работ контролируется качество соединений каждого элемента системы. Для проекта ломаной крыши сначала монтируются опорные балки с торцевыми стенами. После чего начинается работа по сбору каркаса конструкции стропильной системы.

Отдельные элементы стропильной системы крепятся соединением «паз-выступ» и при помощи металлических пластин для большей надежности. Использование всех деревянных элементов возможно после специальной обработки для дополнительной защиты. Также необходима обработка антипиренами для уменьшения горючести деревянных конструкций. После сборки стропильной системы переходят к обработке скосов стен и внутренних перегородок.

Обязательный этап во время строительства мансарды – вентиляция мансардного этажа. Это для чердака достаточно было обеспечить проветривание помещения. Мансардная постройка должна отвечать требованиям жилого помещения. Проблемы с вентиляцией могут привести к теплопотерям, к конденсату влаги, появлению гнили. Все эти внешние факторы могут привести к последующим разрушениям. Простая вентиляция здесь малоэффективна, необходима принудительная вентиляция системы и утеплителя.

Далее проводится обустройство нескольких слоев мансардной крыши: самый верх – это кровельный материал, под ним – гидроизоляционный материал, обрешетка, теплоизоляционный и пароизоляционный материал, отделка потолка. Важно подчеркнуть, что последовательность многослойной укладки нельзя менять. Монтаж утеплителя производится на стропильную систему. Между утеплителем и крышей остается зазор для естественной вентиляции. В отдельных случаях утеплитель (минеральная вата и другой огнестойкий изолятор) укладывается на обрешетку.

Теплоизоляционный слой по толщине составляет около 25-30 см. Для надежной фиксации этого слоя может использоваться перпендикулярный стропилам дополнительный каркас. Пароизолятор в виде дышащей мембраны и гидроизоляционный материал крепятся на некотором расстоянии от утеплителя. Стоит учесть, что утеплять следует не только крышу, но и стены мансардного помещения для обеспечения большего комфорта. Получается «пирог», который обеспечивает надежность и прочность конструкции. Финишная отделка крыши-потолка производится обычным способом – листами фанеры, потолочной плиткой, гипсокартоном, вагонкой.

Декоративная отделка мансарды зависит от общего дизайна помещения. Обычно стены и потолок оклеиваются обоями в стиле оформления всего дома. Стены также можно окрасить или оштукатурить.

Утепление и звукоизоляция

Основная звукоизоляция в помещении мансарды приходится на полы. Шумопоглощение необходимо для обеспечения комфорта в верхней части этажа, и чтобы лишний шум не переходил на соседние комнаты.

С этой целью используются старые проверенные способы и новые технологии:

• на лаги укладывают пенополиэтилен с фольгой (на одну сторону);
• между балками насыпают песок толщиной 5 см.

Грамотно выполненная шумоизоляция гасит ударные шумы сверху, будь то шаги, падение предметов. Для звукопоглощения часто используют минвату, пенопласт или войлок, а также базальтовые плиты. Также обеспечивается пароизоляция и теплоизоляция.

Из-за постоянного контакта мансардной кровли с атмосферными нагрузками, летним перегревом или зимним охлаждением крыши необходимо провести работу по дополнительному утеплению мансарды. Для этого еще на стадии возведения под шифер или другой настил укладывают специальный защитный слой утеплителя и пленки против влаги. Основной фронт работ по гидроизоляции мансарды проводится изнутри уже по окончании основного этапа строительства.

Важно между слоем кровли и утеплителем оставить небольшое пространство для естественной вентиляции. Сегодня проводится дополнительное наружное утепление мансарды современными средствами, чтобы не сокращать полезную площадь внутри мансардной постройки. Небольшой вес утеплителя не дает конструкции просесть или деформироваться. В продаже есть специальные утеплители – материалы для распыления. Они создают равномерную прочную поверхность, предотвращающую появление влаги.

Отделка

Оригинальные и практичные решения по облицовке деревянного или кирпичного мансардного помещения дают волю фантазии. Дизайн мансарды во многом определяется общим оформительским решением, но иногда используются самые смелые идеи. Облицовка мансардного этажа в первую очередь связана с особенностями готовой конструкции. В связи с этим внутренняя отделка мансарды имеет ряд особенностей.

Обратить внимание необходимо на несколько моментов.

1. На внутренний вид мансарды влияет наличие мансардных окон. Они располагаются на скосах крыши. Обычное окно располагают на ровной стене, комната приобретает больше света.
2. Можно придумать необычное оформление мансардных стен, например, в красочных оттенках, контрастирующих с окрасом потолка или пола.
3. Скосы мансардной крыши можно оформить дизайнерским способом, подчеркнув всю необычность конструкции чердачной комнаты.
4. Особая атмосфера мансардного помещения задается нестандартной мебелью (например, неправильной формы). Низенький неравноугольный шкаф прекрасно поместится в узкой и низкой части мансарды.
5. Большую по площади мансарду можно разбить на функциональные зоны.
