Организация отвода поверхностных вод. Устройства для отвода поверхностных вод

Поверхностные воды (ливневые и талые) образуются из атмосферных осадков. Различают поверхностные воды «чужие», посту­пающие с повышенных соседних участков, и «свои», обра­зующиеся непосредственно на строительной площадке Чтобы на территорию площадки не поступали «чужие» по­верхностные воды, их перехватывают и отводят за преде­лы площадки. Для перехвата вод делают нагорные канавы или обвалование вдоль границ строительной пло­щадки в повышенной ее части (рис. У.2). Для предотвра­щения быстрого заиливания продольный уклон водоот­водных канав должен иметь не менее 0,003.

Для отвода «своих» поверхностных вод придают соот­ветствующий уклон при вертикальной планировке пло­щадки и устраивают сеть открытого или закрытого водо­стока.

Каждый котлован и траншея, являющиеся искусст­венными водосборниками, к которым активно притекает вода во время дождей и таяния снега, должны быть за­щищены водоотводными канавами или обвалованием с нагорной стороны.

В случаях сильного обводнения площадки грунтовы­ми водами с высоким уровнем горизонта площадку осу­шают с помощью открытого или закрытого дренажа. От крытый дренаж обычно устраивают в виде канав глубиной до 1,5 м, отрываемых с пологими откосами (1: 2} и необходимыми для течения воды продольными уклона­ми. Закрытый дренаж - это обычно траншеи с уклонами в сторону сброса воды, заполняемые дренирующим материалом (рис. У.З). При устройстве более эффективных дренажей на дно такой траншеи укладывают перфориро­ванные в боковых поверхностях трубы - керамические, бетонные, асбестобетонные, деревянные. Такие дренажи собирают и отводят воду лучше, так как скорость движе­ния воды в трубах выше, чем в дренирующем материале. Закрытые дренажи должны быть заложены ниже уровни промерзания грунта и иметь продольный уклон не менее 0,005.

Создание геодезической разбивочной основы. На ста­дии подготовки площадки к строительству должна быть создана геодезическая разбивочная основа для планово го и высотного обоснования при выносе проекта подлежа­щих возведению зданий и сооружений на местность, а так же (в последующем) геодезического обеспечения на всех стадиях строительства и после его завершения. Геодезическую разбивочную основу для определения положения объектов строительства в плане создают пре­имущественно в виде: строительной сетки, продольных и поперечных осей, определяющих положение на местно­сти основных зданий и сооружений и их габарит -для строительства предприятий и групп зданий и сооружений; красных линий (или других линий регулирования заст­ройки) и габарит здания - для строительства отдельныхзданий. Строительную сетку выполняют в виде квадратных и прямоугольных фигур, которые подразделяют на основ­ные и дополнительные (рис. У.4). Длина сторон основных фигур сетки 200...400 м, дополнительных - 20...40 м. Строительную сетку обычно проектируют на строитель­ном генеральном плане, реже- на топографическом пла­не строительной площадки. При проектировании опреде­ляют местоположение пунктов. сетки на стройгенплане (топографическом плане), выбирают способ закрепления сетки на местности. При проектировании строительной сетки должны быть: обеспечены максимальные удобства для выполнения раз-бивочных работ; основные возводимые здания и соору­жения расположены внутри фигур сетки; линии сетки параллельны основным осям возводимых зданий и рас­положены по возможности ближе к ним; обеспечены не­посредственные линейные размеры по всем сторонам сет­ки; пункты сетки расположены в местах, удобных для уг­ловых измерений с видимостью смежных пунктов, а также в местах, обеспечивающих их сохранность и ус­тойчивость.

Разбивку строительной сетки на местности начинают с выноса в натуру исходного направления, для чего ис­пользуют имеющуюся на площадке или вблизи нее геоде­зическую сетку (рис. У.5). По координатам геодезичес­ких пунктов сетки определяют полярные координаты 5 Ь 5г,5з и углы Рь р 2 , Рз, по которым выносят на местность исходные направления сетки АВ и АС. Затем от исходных направлений на всей площадке разбивают строительную сетку и закрепляют её в местах пересечений постоянными знаками с плановой точкой (рис. У.6). Знаки делают из заполненных бетоном отрезков труб, из забетонированных обрезков рельсов и т. п. Подошва знака должна распо­лагаться ниже границы промерзания грунта минимум на 1 м (1000 мм). Аналогично переносят и закрепляют крас­ную линию.

При переносе на местность основных осей строящих­ся объектов, если в качестве плановой разбивочной осно­вы используется строительная сетка, применяют метод прямоугольных координат. В этом случае близколежащие стороны строительной сетки принимают за линии коорди­нат, а их пересечение - за ноль отсчета (рис. У.7, а). Положение точки О главных осей Х 0 -У 0 определяют следующим образом: если дано, что Х 0 =50 и У 0 =40 м, значит, точка О находится на расстоянии 50 м от линии X в сторону линии Хо и на расстоянии 40 м от линии У в сторону У 0 .При наличии в качестве плановой разбивочной основы красной линии на стройгенплане должны быть приведе­ны какие-либо данные, определяющие положение буду­щего значения: например, точка А на красной линии (рис. У.7, б), угол р между главной осью здания и краснойлинией и расстояние от точки А до точки О пересечения главных осей. Главные оси здания закрепляют за его кон­турами знаками выше приведенной конструкции.

Высотное обоснование на строительной площадке обеспечивается высотными опорными пунктами- строи­тельными реперами. Обычно в качестве строительных ре­перов используют опорные пункты строительной сетки и красной линии. Высотная отметка каждого строитель­ного репера должна быть получена не менее чем от двух реперов государственной геодезической сети или сети местного значения.

Создание геодезической разбивочной основы является функцией заказчика. Он должен не менее чем за 10 дн. до начала строительно-монтажных работ передать под­рядчику техническую документацию на геодезическую разбивочную основу и на закрепленные на строительной площадке пункты и знаки этой основы.

В процессе строительства строительная организация должна следить за сохранностью и устойчивостью знаков геодезической разбивочной основы.

Неотъемлемой частью частного дома или дачи является ливневая канализация, обеспечивающая эстетичный вид жилого строения и участка, прилегающего к нему. А также предупреждающая преждевременное разрушение фундамента зданий и корней растений, растущих на участке. Неопытному человеку в области «водоотведения» данный момент может показаться темным лесом. В этой статье мы разберём все по пунктам: отвод поверхностных, ливневых и талых вод, со строений и участка.

Для создания ливневой канализации она же система отвода поверхностных вод требуются элементарные знания в строительстве и данные о самой благоустраиваемой территории. Ливневая канализация является самотечной, т.е. устроена под наклоном, и включает в себя следующие элементы:

1. Кровельный водоотвод;
2. Дренажный водоотвод;
3. Коллектор или место выброса водоотвода.

Кровельный водоотвод принимает атмосферные осадки на уровне крыши, посредством лотков, желобов, воронок и отправляет их в дренажную поверхностную систему.

Проектирование системы отвода поверхностных вод

Для проектирования необходимо знать:

• среднее количество выпадаемых осадков (как в виде дождя, так и в виде снега, талой воды), узнать это можно в СниПе 2.04.03-85;
• площадь кровли;
• наличие иных коммуникаций и объектов на обустраиваемой территории.

Для проектирования необходимо определиться в каких местах будут располагаться водосточные трубы и сколько их будет. Составляется схема, на которой отображены перепады высот поверхности участка, строения на нём. На схеме обозначаются места прокладки всех элементов ливневой канализации, включая трубы, смотровые колодцы и места сброса воды. При проектировании также рассчитывается количество требуемых материалов и затраты на них.

Отвод воды с кровли

Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже. Для правильного конструирования кровельного слива понадобиться:

1. Кронштейн металлический;
2. Шпилька со специальной гайкой;
3. Регулируемое крепление;
4. Кронштейн желоба;
5. Наконечник;
6. Муфта соединительная;
7. Колено;
8. Заглушка воронки;
9. Заглушка желоба;
10. Угловой элемент;
11. Воронка;
12. Соединитель желоба;
13. Желоб водосточный;
14. Труба водосточная.

Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

Монтаж системы отвода воды с кровли дома

Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть). Общая последовательность монтажа и выполняемые работы:

1. Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
2. Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
3. В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
4. Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.

Советы от профессионалов:

• Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
• В случае если эксплуатировать трубу для сбора из трех направлений желобов (если кровля нестандартной формы), необходимо вместо стандартных воронок предусмотреть тройники.
• Расстояние между кронштейнами должно составлять не больше 0.50-0.60 м.
• Рекомендуется заранее сделать разметку наклона желобов. Например, ориентиром может служить веревка, натянутая от начальной до конечной точки.
• Пластиковые отливы монтируются при температуре от + 5◦,иначе материал потрескается при нарезке. Отливы из других материалов монтировать можно при любой температуре окружающей среды.

Устройство системы отвода поверхностных вод

Система отвода поверхностных вод или поверхностный дренаж состоит из точечных водоотводов и линеных каналов.

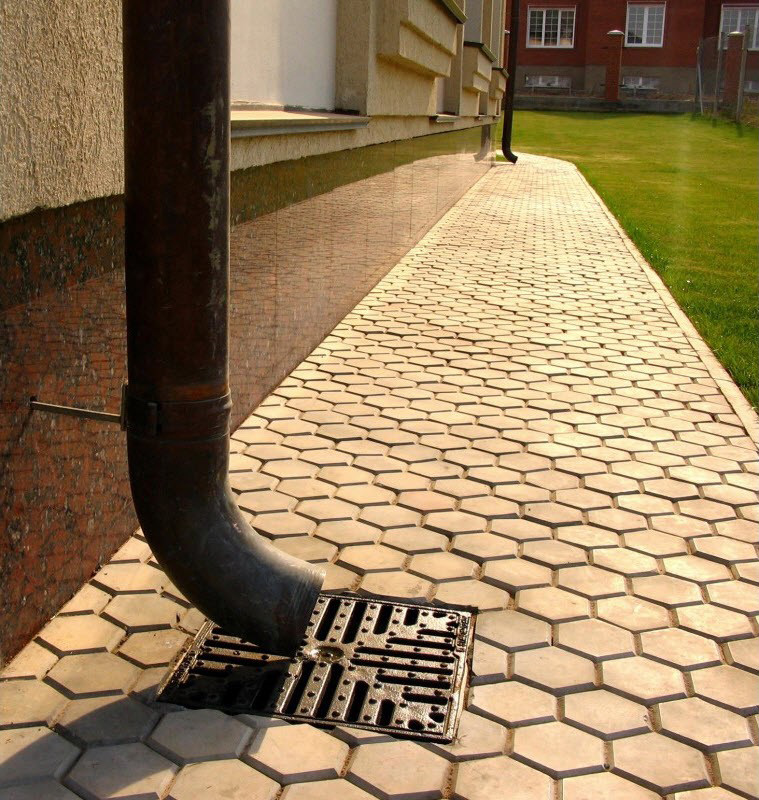

Точечные водоотводы представляют собой небольшие колодцы локально соединенные с кровельным стоком. Лотки прокладываются ниже уровня промерзания труб. Монтаж такого дренажа схож с монтажом кровельного слива. Готовится траншея (ниже чем глубина промерзания труб, узнать можно все в том же СниПе) под уклоном к коллектору. Засыпается песок слоем в 20 см. Укладываются трубы при помощи фитингов. При соблюдении герметизации трубы засыпаются.

Линейные каналы бывают двух типов — открытые или закрытые, оснащенных решетками или сетками для задержания крупного мусора. Решетки должны быть преимущественно из металла, т.к. выдерживают большие нагрузки (особенно в местах у въезда в гараж).

Совет от профессионалов. Для эффективности сбора поверхностных вод необходимо комплексное устройство ливневого и точечного дренажа. В случае сильных осадков основная масса воды будет отводиться поверхностным дренажом .

Посмотреть как выглядит процесс монтажа системы отвода поверхностных вод Вы можете в видеоролике:

Глубинная дренажная система предусматривается, если местность где расположен участок предрасположена к затяжным дождям. Такая система защитит участок от размыва, убережет деревья от преждевременной гибели (из-за гниения корней), защитит фундамент от губительного действия воды.

Система отвода грунтовых вод

Дренаж грунтовых вод отличается от вышеописанных систем тем, что укладывается на большей глубине и в случае близкорасположенных к поверхности земли грунтовых вод, которыми могут подтапливаться подвал или подземный гараж. Дренаж делают комбинированным с ливнёвкой, причем трубы ливнёвки прокладываются выше, чем дренаж. Необходимо понимать разницу ливнёвки и дренажа. Ливнёвка для отвода дождевой, талой воды и паводков, а глубинный дренаж для отвода грунтовых вод и возможных затоплений. Поверхностный и глубинный дренаж соединяются при помощи специальных узловых соединений для скопления лишней воды в одном месте и последующего ее выброса, переработки или повторного использования. Монтируются дренажи параллельно друг другу.

Это важно: при обильных осадках вода в больших количествах за короткое время проходит через ливневую канализацию. При попадании такого потока воды в систему отвода грунтовых вода эта вода попадает из труб в грунт, тем самым не осушает его а затапливает, то есть начинает выполнять противоположенную функцию. Поэтому систему отвода поверхностных вод следует соединять с системой отвода грунтовых вод не ранее мест, где проходят трубы именно отведения воды а не осушения, если смотреть по ходу движения воды в системы. Осушение грунта производится в местах укладки перфорированных труб. Отвод воды осуществляется герметичными трубами.

По способу отбора грунтовых вод разделяют: вертикальный, горизонтальный и комбинированный дренаж. Вертикальный дренаж состоит из вертикальных рубчатых колодцев, опущенных в слой грунтовых вод. Они оснащены насосами и фильтрами, соответственно для очистки и откачки грунтовых вод за пределы территории. Такая схема достаточна сложна как в монтаже, так и в эксплуатации.

Горизонтальный дренаж состоит из перфорированных труб, уложенных на оптимальной глубине вывода откачки в выкопанных канавах, просыпанных щебенкой. Канавы выкапываются по всей территории участка в виде елочки.

Устройство дренажа вне зависимости от типа участка начинается с обустройства дренажного колодца в самой дальней части участка, подальше от дома. Можно использовать уже готовые пластиковые колодцы.

В местах угловых соединений устраиваются смотровые колодцы, для облегчения обслуживания коммуникации.

Глубина заложения дренажа выбирается исходя из ее задач: если цель — сбор грунтовых вод для защиты подвала, то глубина должна соответствовать уровню пола подвала; если цель — отвод обильных вод опускающихся в грунт- глубина соответствует глубине фундамента.

Трубы обматываются специальным материалом () для исключения попадания в трубы песка, гравия, которыми труба засыпается слоем в 20-30 см. После этого трубу можно засыпать обычным грунтом. В отличии от вертикального дренажа вода, собранная через отверстия в трубах, отводится самотеком под уклоном, а не насосами.

Горизонтальный дренаж наиболее популярен чем вертикальный или даже комбинированный из-за экономичности и простоты монтажа.

Более подробно об устройстве системы отвода грунтовых вод Вы можете прочитать в статье:

Отвод собранной воды

излишки воды удаляют за пределы участка, в канаву, водоем. Если такой возможности нет, то в пределах участка устраивается колодец или водоем, откуда воду можно использовать повторно.

Совет:

Рекомендуется дренаж укладывать в канавы с V образными стенками с уклоном стенок в 30◦ в поперечном разрезе канавы. Ширина в 50 см. Рекомендуемый уклон канавы 1-3 см. на метр длины. Колодцы можно оборудовать из любого материала, не подвергающегося коррозии.

Обслуживание систем водоотведения

Обслуживание приведенных выше систем не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:

1. Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
2. Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.

Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.

Советы от профессионалов:

1. Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
2. В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
3. Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями .

Поверхностный сток образуют дождевые и талые воды, а т.ж. воды от мытья дорог которые стекают в пониженные места.

Задачами организации поверхностного стока являются: сбор, защита и удаление с территории города воды.

Системы организационного водоотвода:

Открытые

Закрытые

Смешанные

Наиболее целесообразна закрытая система водоотвода или ливневая канализация.

По характеру водоотвода подразделяют:

Общесплавная

Раздельная

Полураздельная

Комбинированная

Наиболее развитая раздельная система, когда вода с поверхности отводится самостоятельной сетью.

Закрытая водосточная сеть состоит из элементов:

Лотки вдоль бортового камня ПЧ.

Водоприемные колодцы.

Водосточные ветки.

Трубопровод, образующий водосточную сеть(при  более 1,2м - коллекторы)

Смотровые колодцы.

Сооружения на сети (переходные колодцы, поворотные колодцы и камеры)

Очистные сооружения

Проектирование закрытой водосточной сети

Водосточная сеть проектируется самотечной системой. На улицах в близи водоразделов предусматривается свободный пробег воды по лоткам улиц до ближайшего водоприемного колодца.

Водотоки размещают по улицам и в случаях на территориях микрорайонов. Продольный уклон водостоков проектируется одинаковым с уклоном улицы. Водосточные коллекторы располагают ниже зоны промерзания грунта.

22. Факторы, влияющие на безопасность движения, их учет при проектировании автомобильных дорог.

Метод коэффициентов основан на обобщении данных статистики дорожно-тpaнспортных происшествий. Он особенно удо­бен для анализа участков дорог, находящихся в эксплуатации и подлежащих реконструкции.

Разновидностью этого метода является иногда применяемый метод «коэффициентов относительной безопасности движения», пред­ставляющих собой величины, обратные коэффициентам аварийности.

Характеристика степени обеспеченности безопасности движения дробными величинами делает этот метод мало наглядным.

Степень опасности участков дороги харак­теризуют итоговым коэффициентом аварийности, который представляет собой произведение частных коэффициентов, учитывающих влия­ние отдельных элементов плана и профиля:

Частные коэффициенты, представляющие собой количество происшествий при том или ином значении элемента и профиля по сравнению с эталонным горизонтальным прямым участком дороги, имеющим проезжую часть шириной 7 – 7,5 м и укрепленные широкие обочины.

Интенсивность движ-ия- ширина проезж.части,- ширина обочин,- прод.уклон

Радиусы кривых в плане,- видимость,- ширина мостов,- длина прямых участков,

Тип попереч.профиля,-интенсивность на пересечении,- видимость на пересечении,

Число полос движ-ия,-застройка,-длина населен.пункта,-подходы к насел. пункту- характ-ка покрытия,- разделительная полоса,-расстояние до оврага.

Из справочника Федотова.до 15 – нормально,от 15 до 30- ремонт,более 30 – полное переделывание дороги.

23. Современные методы проектирования и изыскания а.Д. Система автоматиз. Проектирования.

Системы автоматизированного проектирования автомобильных дорог (САПР-АД) при помощи разнообразных средств автоматизации и вычислительной техники обрабатывают исходную информацию и предлагают готовые законченные решения по проектированию авто­мобильных дорог.

Инженер-проектировщик в ходе диалога с ЭВМ анализирует проектные решения и выбирает наилучший вариант. Составляет программы для ЭВМ, представляющие собой последовательность команд, написанных в кодах данной ЭВМ. Для получения проектных решений и решений задач существуют пакеты прикладных программ.

Для информационного обеспечения САПР-АД на магнитные ленты или диски записывают цифровую информацию о типовых проектных решениях по земляному полотну, дорожной одежде, пролетным строе­ниям мостов и опор, по трубам и обстановке дороги.

Вся эта информация хранится в памяти машины. При проектирова­нии на уровне САПР-АД должна быть обеспечена связь проектирова­ния отдельных элементов и всего объекта в целом на всех стадиях расчета

Особую трудность представляет проектирование вариантов трассы в плане. Для того чтобы оценить правильно вариант трассы, необходимо выполнить проектирование всех элементов дороги, включая искусст­венные сооружения, продольный профиль. Если по некоторым показа­телям полученный вариант не устраивает проектировщика, план трассы корректируют и ЭВМ пересчитывает все элементы дороги.

Экран электронно-лучевой трубки - дисплей - используют для ввода, вывода информации и формирования изображения. Закончен­ное проектное решение выдается в виде текста, алфавитно-цифровой информации или графического изображения (например, план трассы, продольный профиль).

Графопостроители используют для вывода изображения из ЭВМ. При необходимости полученное изображение может быть исправлено проектировщиком с целью получения нового, графического изображе­ния. Графопостроители предназначены для вывода с высокой точ­ностью графической и текстовой информации на бумагу, кальку, пленку.

Рулонные графопостроители ЕС-7052 и ЕС-7053 используют для получения чертежей плана трассы, продольного профиля, различных графиков, эпюр; планшетные графопостроители ЕС-7051 и ЕС-7054 - для получения чертежей элементов автомобильной дороги и искусст­венных сооружений. Один графопостроитель может заменить труд 20- 25 квалифицированных чертежников.

Исходную информацию вводят в память ЭВМ через накопители на магнитных лентах после дешифрирования аэрофотоснимка и определе­ния координат точек трассы по стереомодели.

При наземных изысканиях применяют электронные тахеометры и светодальномеры, записывающие информацию на магнитные ленты, которые сразу вводят в ЭВМ для дальнейшей обработки.

Технологическая линия проектирования плана трассы имеет 35 прикладных программ. При этом ЭВМ выполняет обработку материа­лов аэросъемок, результатов наземных изысканий; составляет топо­графические планы; формирует цифровую модель местности; выпол­няет эскизное трассирование вариантов автомобильной дороги по топографическим планам или стереомодели; проектирует план трассы по методу опорных точек с расчетом координат главных и промежу­точных точек; на графопостроителе вычерчивает план, продольный и поперечный профили трассы.

Раз мы говорим об обустройстве водоотвода, значит, дом у нас уже стоит (запроектирован) и мы переходим к благоустройству или ландшафтному дизайну. Я искренне рад за Вас, Господа! Ровно как рад и тому факту, что Вас интересует вопрос: "Как оптимальным образом реализовать отвод воды с участка и от дома?". Разобравшись с этим, Вы сэкономите море времени и средств.

Начну с того, что отвод воды является комплексной задачей и должен включать в себя взаимодополняющие системы:

1. Кровельную водосточную систему.
2. Систему поверхностного водоотвода.
3. В случае если уровень грунтовых вод (УГВ) на участке высокий, а дом имеет, например, подвал или подземный гараж, есть необходимость устроить глубинную дренажную систему для отвода грунтовых вод.

Первые две системы предусматривают отвод дождевой воды (для устранения негативного воздействия атмосферных осадков), отвод талых вод (таяния снега) и, соответственно, препятствуют появлению т.н. «верховодки». Верховодка, наряду с грунтовыми водами, является видом почвенных вод, имеет сезонный характер и появляется вследствие выпадения осадков, таяния снега, избыточного полива и т. п. Как правило, к середине лета она вообще исчезает и может ненадолго появиться только после сильных ливней.

Верховодка представляет собой неприятную проблему для домов с фундаментом (подвалом), а также является причиной быстрой наполняемости негерметичного септика (выгребной ямы) в весенний период и во время сильных осадков.

Задача кровельной водосточной системы – собрать всю дождевую воду с крыши зданий и подвести ее к нужным точкам водосбора. Если сэкономить на кровельном водостоке – дожди постепенно разобьют вам дорожки, отмостку, ступени и будут забрызгивать ровным слоем грязи фундамент здания на высоту до 50 см.

Ну а если Ваш подвал подтоплен, его стены пропитаны влагой, а септик нужно откачивать раз в 7-10 дней – без глубинного дренажа Вам не обойтись.

1. Какова структура грунта и уровень грунтовых вод (далее УГВ) на Вашем участке? Ответ на этот вопрос прояснит необходимость обустройства подземного (глубинного) дренажа и гидроизоляции подвала, если таковой имеется. Носителями сих таинственных знаний обычно являются те же люди, которые пробурили Вам скважину для воды либо специализированные геодезические организации.
2. Куда будет выполнен отвод поверхностных и грунтовых вод ? Этот ответ поможет разобраться с точкой сброса воды (она может быть одной как для поверхностных, так и для грунтовых вод) и упростит подготовку технического решения. Мне знакомы следующие варианты:
   • Ливневая канализация. Как правило, это бетонная труба большого диаметра. В идеале, она закопана ниже глубины промерзания грунта и оборудована коллекторами, т.е. местами подсоединения отдельных систем ливневого водоотвода, например, с Вашего участка. Отвод ливневых вод выполняется в природные водоемы.
   • Смешанная канализация. Отводит поверхностные и, собственно, канализационные стоки. Также оборудована коллекторами. Предусматривает обустройство систем очистки сточных вод перед их сбросом, например, в водоемы.
   • Дренажное поле (система инфильтрации). Оборудуется в случае отсутствия вариантов, указанных выше. Система, которая обеспечивает равномерное и природное «впитывание» ливневых вод в грунт непосредственно на участке их сбора.
   • Соседский участок:). Самый простой и быстрый способ, который к тому же позволяет «сблизиться» с соседями в кратчайшие сроки.
3. Будет ли вода отводиться самотеком или нужен дренажный колодец и насос? Для этого нужно ответить на предыдущие вопросы, а также определить уклоны территории участка. Точку сброса следует предусмотреть в самой нижней части участка.

Если Ваш участок расположен на склоне и Вы хотите сделать отвод поверхностных вод, стекающих с вышерасположенного участка, то для перехвата воды Вам следует предусмотреть в верхней части участка систему перпендикулярных склону водоотводных лотков (тогда участок выглядит благоустроенным и имеет ровную поверхность) либо вырыть дренажную канаву вдоль верхней границы участка и соединить ее с боковыми канавами (участок становится похожим на средневековый форпост).

4. Какова площадь водосборной территории? От этого зависит пропускная способность и, соответственно, стоимость водосборных систем. Зная площадь своего участка, Вы можете самостоятельно просчитать расчетный расход дождевых вод, который следует убрать системами водоотвода. Используйте для этого программу .
5. Какую нагрузку (поверхностное давление) должны выдерживать инженерные сооружения для отвода воды ? Перефразирую. Кто будет по ним ходить (ездить)? От этого зависит т.н. класс нагрузки и все та же стоимость. Класс нагрузки важен как для глубинного, так и для поверхностного дренажа.

После того как Вы ответили на подготовительные теоретические вопросы, следует браться за реализацию. Настоятельно рекомендую разработать проект или просто техническое решение. Для этого следует либо обратиться в проектную организацию (отдел водоотведения и канализации), либо начертить эскиз самому…. и найти невозмутимого строителя, который возьмется за воплощение его в жизнь.

Спрашивайте и вникайте в детали! Строители в большинстве случаев устанавливают водосточную систему для отвода воды с крыши, но при этом не считают нужным отвести эту воду далеко от фундамента. Мне известны случаи, когда подрядчик установил дождеприемники, но собранную воду «отводил» через дно этих же дождеприемников в землю у фундамента. В этом случае нет принципиальной разницы между тем, если вода будет просто стекать с крыши и мочить фундамент, либо течь по водосточной системе (собираться в дождеприемник) и … мочить фундамент. Грунт, прилегающий к фундаменту, после проведения строительных работ обычно более рыхлый, чем грунт естественного сложения, поэтому дождевые воды накапливаются в пазухах и проникают в бетон. Зимой вода замерзает и разрушает бетонные конструкции.

Поэтому, кроме устройства отмостки вокруг дома шириной 80-100см, собранную водосточной системой воду необходимо отвести в ливневую канализацию. Сделать это можно системой водоотводных лотков (рис. 1) либо устройством точечных дождеприемников (рис. 2).

В первом случае у нас меньше земляных работ, система будет всегда доступна для осмотра и ремонта. Во втором случае мы можем трубу от дождеприемников проложить в одной траншее с дренажной трубой.

При этом ни в коем случае нельзя соединять систему поверхностного водоотвода с дренажом основания дома. В противном случае дождевая вода будет попадать в дренаж и наоборот - смачивать фундамент!!!

Сверху пескоуловители и водоотводные каналы закрываются съемными защитно-декоративными решетками, которые предотвращают попадание в систему мусора, листьев, и не препятствуют движению пешеходов и транспорта. Система линейного дренажа соединяется с ливневой канализацией через систему вертикальных и горизонтальных отводов.

Важно!!! При установке поверхностного водоотвода следует предусмотреть уклоны (минимум 0,005, т.е. 5 мм на метр длины) для движения воды самотеком! Сделать это возможно двумя способами:

1. За счет использования уклона поверхности.
2. За счет использования каналов, у которых внутренняя поверхность с уклоном (такая функция предусмотрена в бетонных каналах некоторых производителей: Standartpark, Hauraton, ACO), а также за счет ступенчатого уклона организованного с применением каналов разной высоты.

Обустройство подземной дренажной системы наиболее целесообразно совместить с фундаментными работами - стоить это будет не дорого. Если же в процессе эксплуатации дома выясняется, что уровень грунтовых вод очень высок, а отвод воды от дома не организован - это выльется Вам в копеечку.

Подземный дренаж – это система дренажных труб (дрен, т.е. труб с дырочками, засыпанных щебнем и завернутых в геотекстиль) и дренажных колодцев. Геотекстиль предохраняет дрены от заиливания.

Дренажные колодцы предназначены для технического обслуживания дренажной системы, например, прочистки струей воды. Дренажный колодец предусматривается на каждом втором изгибе трубы, так чтобы через него можно было обслуживать и подводящий, и отводящий участки труб.

Колодцы собраны из бетонных колец диаметром 400 мм и 700 мм. В последнее время все чаще применяются готовые пластиковые колодцы диаметром 315 мм.

Собранная дренажными трубами вода поступает в коллекторный колодец (сюда же можно подвести и воды, собранные поверхностным водоотводом), снабженный обратным клапаном, который предотвращает попадание воды из колодца обратно в дренажную систему. Из общего колодца воду выводят (например, выкачивают) в коммунальную ливневую канализацию, открытую дрену, или она впитывается в почву через специально отсыпанный слой щебня (дренажное поле).

Ну, в целом, на первый раз хватит (особенно если у Вас нет специального образования). Вывод: Обустройство поверхностного, а при необходимости и глубинного водоотвода задача посильная, но… если сомневаетесь – доверьте ее профессионалам. Если Вы собираетесь обезопасить подвалы, фундаменты и т.д., и столкнулись с верховодкой (грунтовыми водами), то в силу комплексности и сложности задачи, советую выбрать одного подрядчика, который будет отвечать за разработку и монтаж всей системы в целом. Это важно, т.к. отдельные работы, выполненные разными подрядчиками, как правило, не решают задачу в целом, а у подрядчика всегда есть возможность заявить: «Это не я!». Постарайтесь договориться о гарантии на водоотводные системы не менее чем на год. Только полный сезон докажет их жизнеспособность!

Раз уж вы платите деньги, не поручайте столь непростую задачу, например, плиточникам, которые мостят Вам дорожки! Они могут быть исполнителями – но руководить ими должен профессионал.

Владимир Полевой .

Лекция на тему: Инженерная организация территории населенных мест.
Часть 11: Организация стока поверхностных вод.

Организация стока поверхностных вод

Организация стока поверхностных (ливневых и талых) вод непосредственно связана с вертикальной планировкой территории. Осуществляется организация поверхностного стока при помощи общетерриториальной водосточной системы, которая проектируется таким образом, чтобы собрать весь сток поверхностных вод с территории и отвести в места возможного сброса или на очистные сооружения, не допустив при этом затопления улиц, пониженных мест и подвалов зданий и сооружений.

Рис. 19. Схемы организации поверхностного стока в зависимости от рельефа территории.

Основными параметрами, характеризующими дожди являются – интенсивность, продолжительность и повторяемость дождей.
При проектировании дождевой канализации в расчет берут дождевые воды, дающие наибольшие расходы стока. Т.о. для расчетов принимают средние интенсивности дождя за периоды различной длительности.
Все расчеты проводятся, согласно рекомендациям:
СНиП 23-01-99* Климатология и геофизика.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
Организацию поверхностного водоотвода осуществляют со всех городских территорий. Для этой цели используют открытую и закрытую водосточную системы города, которые выводят поверхностный сток за городскую территорию или на очистные сооружения.

Типы дождевой сети (закрытая, открытая)
Открытая сеть - это система лотков и кюветов, входящих в поперечный профиль улиц, дополненная другими водоотводными, искусственными и естественными элементами.
Закрытая - включает подводящие элементы (лотки улиц), подземную сеть труб (коллекторов), дождевые и смотровые колодцы, а также узлы специального назначения (выпуски, водобойные колодцы, перепадные колодцы и др.).
Смешанная сеть имеет элементы открытой и закрытой сети.

Закрытая дождевая сеть

К специальным сооружениям закрытой дождевой сети относят: дождеприемные и смотровые колодцы, ливневой коллектор, быстротоки, водобойные колодцы и пр.
Дождеприемные колодцы устанавливаются для обеспечения полного перехвата дождевых вод в местах понижения проектного рельефа, на выездах из кварталов, перед перекрестками, со стороны притока воды, обязательно вне полосы пешеходного движения (рис. 20).
На территории жилой застройки дождеприемные колодцы располагаются на расстоянии 150-300м от линии водораздела.
По магистралям дождеприемные колодцы размещают в зависимости от продольных уклонов (Табл. 4).

Рис. 20 Схема размещения дождеприемных колодцев на перекрестках .

Рис. 21. Расположение дождеприемных колодцев в плане магистрали .
1 – коллектор, 2 – водосточная ветка, 3 – дождеприемый колодец, 4 – смотровой колодец.

Ливневой (дождевой) коллектор, расположенный вдоль магистрали, дублируется, если ширина проезжей части магистрали превышает 21 м или, если ширина магистрали в красных линиях более 50м (рис. 21,в). Во всех остальных случаях применяют схемы, изображенные на рис. 21, а, б.
Для удобства эксплуатации длину ветки ливневой канализации ограничивают 40 м. На ней могут располагаться 2 дождеприемных колодца, на стыке которых устанавливают смотровой колодец, однако, на участках с большим объемом стока, количество дождеприемных колодцев может быть увеличено (до 3 в одной точке). При длине ветки до 15 м и скорости движения сточных вод не менее 1м/с, допускается присоединение без смотрового колодца. Диаметр веток принимается в пределах 200- 300 мм. Рекомендуемый уклон – 2-5%, но не менее 0.5%
При необходимости, дождеприемные колодцы делают комбинированными: для приема воды с проезжей части и для принятия вод из дренажных систем (дрен).
Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.
На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0.2÷0.45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250 -300м.
Ливневой коллектор, как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.

Глубина заложения ливневого коллектора зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0.7м. Определение глубины заложения производится в соответствии с требованиями норм СНиПа.
Обычная водосточная сеть проектируется с продольным уклоном 50/00, но в условиях равнинного рельефа - уменьшают до 40/00.
На равнинных территориях принимают минимальный уклон коллектора, равный 40/00. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.
Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов 10 м/с.
При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.
К числу возможных сооружений на водосточной сети относятся перепадные колодцы, устраиваемые на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.
Выпуски водосточной сети по санитарным соображениям желательно устраивать вне границ застройки города в очистные сооружения (отстойники, поля фильтрации).

Открытая дождевая сеть стоит из уличной и внутриквартальной. В сети выделяют кюветы и лотки, удаляющие воду из пониженных мест территории, перепускные лотки, удаляющие воду из пониженных мест территории, и канавы, отводящие воды с больших площадей бассейна. Иногда открытую сеть дополняют русла малых рек и каналы.
Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов. В городских условиях водоотводящие элементы, укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0.25 до 1:0.5.
Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.
Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической, канав – прямоугольной и трапецеидальной. Наибольшую высоту кюветов и канав ограничивают в городских условиях. Ее делают не более 1.2 м (1.0 м - предельная глубина потока, 0.2м - наименьшее превышение бровки кювета или канавы над потоком).
Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия. Эти уклоны обеспечивают наименьшую незаиливающую скорость движения дождевых вод (не менее 0.4 – 0.6 м/с).
На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.

Особенности проектирования дождевой сети при реконструкции.

На реконструируемой территории проектируемую трассу дождевой сети привязывают к существующим подземным сетям и сооружениям. Это позволяет максимально использовать сохраняемые коллекторы и отдельные их элементы.
Положение сети в плане и профиле определяется конкретными условиями проектирования, а также высотным и планировочным решением территории.
Если существующий коллектор не справляется с расчетными расходами, водосточную сеть реконструируют. Проектное решение в этом случае выбирают, учитывая уменьшение водосборной площади и расчетного расхода воды, за счет прокладки новых коллекторов. Прокладка дополнительных трубопроводов производится на тех же отметках, что и существующая сеть или на более глубоких отметках (при недостаточном заглублении существующей сети). Трубы недостаточного сечения частично заменяют новыми, с большим сечением.
На участках существующей сети, имеющих малое заложение, предусматривают усиление прочности конструкции водостока и отдельных его элементов, а при необходимости и теплозащиту. Продолжение лекции на тему: Инженерная организация территории населенных мест.
Часть 1: Вертикальная планировка городских территорий .
Часть 2:
