Как сделать дренажные канавы на садовом участке. Как сделать надежную дренажную систему на участке своими руками

Дренаж участка целесообразно выполнять в тех случаях, когда наблюдается высокий уровень грунтовых вод, вода после дождей или таяния снега долгое время не сходит, а также когда на участке глинистый или суглинистый грунт.

Сначала выберите тип дренажа

Существует несколько основных видов дренажа:


Остается только выбрать подходящую систему.

Какие трубы использовать для системы осушения

Для того, чтобы сделать дренаж на участке своими руками, следует использовать перфорированные пластиковые трубы.

Их диаметр должен составлять 63 либо 110 мм.

Обратите внимание!

Изделия имеют гофрированную наружную поверхность, внутри они идеально гладкие, благодаря чему обладают высокой пропускной способностью.

Перфорированные пластиковые трубы для дренажа

Так, лучше выбирать изделия с фильтром из геоткани для песчаного грунта и с фильтром из кокосового волокна для глинистого.

Для щебеночного грунта достаточно обычных дренажных труб.

Такое устройство дренажа на участке своими руками будет максимально эффективным, потому как исключено заиливание.

Дренажная труба с фильтром из геоткани

Если изделий с фильтром в наличии не оказалось, можно использовать обычные перфорированные трубы.

Их нужно укладывать на слой геотекстиля и подушку из щебня, поверх закрывая той же геотканью. Так можно предотвратить заиливание системы.

Укладка дренажа не геотекстиль

Длина дренажной трубы определяется в каждом случае отдельно, будет зависеть от объема стоков.

За основу берется производительность: 30 литров в сутки на каждый метр изделия.

Если у вас есть обычная канализационная труба, можно узнать, как сделать дренажную трубу самостоятельно.

Для этого вам потребуется проделать дрелью в изделии отверстия диаметром в 0,5 см на расстоянии 10 см друг от друга, равномерно распределив их по площади трубы.

Устройство дренажа на участке своими руками

Если вы решили сделать своими руками дренаж на участке, потребуется выполнить следующее:


После этого остается выяснить, как правильно сделать дренаж на участке своими руками. Для этого нужно изучить соответствующую пошаговую инструкцию.

Как делается поверхностный дренаж

Начнем рассмотрение с самой легкой работы – обустройства открытой дренажной системы. Выполняется поверхностный дренаж участка своими руками очень просто.

Вам потребуется выполнить следующие действия:

  • вырыть магистральные и вспомогательные траншеи. Магистральные обычно располагают по периметру участка, они имеют уклон в сторону коллектора. Вспомогательные траншеи идут от места скопления воды к магистральным, соответственно, в таком направлении делается и уклон. Он должен составлять примерно 2 см на каждый метр траншеи. Стенки траншеи делаются под углом 30 градусов;
  • уплотнить стенки траншеи. Если есть необходимость, их можно укрепить металлическими сетками. Когда обустраивается дренаж при помощи специальных лотков, делается песчаная подушка высотой 10 см, на нее устанавливаются лотки, а в них монтируются пескоулавливатели;
  • закрыть канавы специальными сетками для повышения их эстетичности, предотвращения попадания внутрь крупного мусора и веток;
  • если делается засыпной дренаж, то на 2/3 глубины траншеи засыпается крупный щебень, сверху – щебень меньшей фракции. Далее укладывается дерн. Для предотвращения заиливания щебень можно обернуть геотканью.

Такой дренаж участка своими руками делается очень легко и быстро, позволяет отвести лишнюю воду с поверхности земли.

Глубинный дренаж – как сделать своими руками

Здесь предстоит более сложная и трудоемкая работа, но если соблюдать пошаговую инструкцию, справиться с задачей можно очень быстро.

Рассмотрим, как на участке сделать дренаж такого типа:

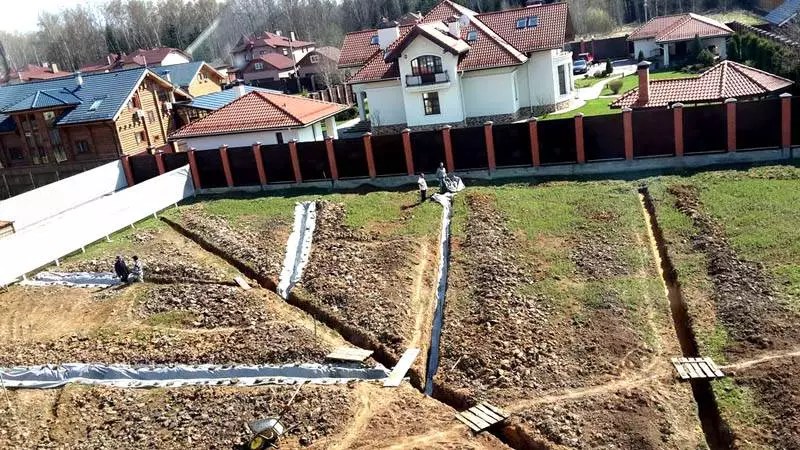

Глубинный дренаж участка

  • выкопать траншеи с уклоном в сторону водоприемного колодца 2 см на каждый метр. Глубина будет составлять примерно 1-1,5 метра для песчаного грунта, 80 см для суглинка и 70-75 см для глинистой почвы;
  • уложить на дно траншей песчаную подушку высотой в 10 см;
  • положить слой геотекстиля, края материала вывести наружу;
  • насыпать слой щебня фракции 20-40 мм высотой примерно в 40 см;
  • уложить на щебень дренажную трубу;
  • соединить между собой все трубы при помощи специальных переходников, подсоединить последний элемент дрены к колодцу;
  • сверху засыпать слоем щебня в 10-15 см;
  • накрыть геотекстилем;
  • сверху насыпать слой грунта.

Завершение укладки глубинного дренажа

Думая, как правильно сделать дренаж, важно учитывать тот факт, что дренажные трубы должны располагаться ниже уровня закладки фундамента минимум на 50 см, это позволит защитить его от вымывания грунтовыми водами.

Они будут попадать только в дрены, перемещаясь по ним в место отведения воды.

Также трубы нужно углублять ниже уровня промерзания земли.

Дренаж на участке с уклоном

Если вы думаете над вопросом – как делать дренаж на участке с уклоном, то последовательность работ будет примерно такой же, как и в предыдущих случаях.

Но, есть и некоторые отличия в пошаговой инструкции.

Вам потребуется сделать следующее:

Дренаж участка с уклоном

  • исследовать участок и определить самую низкую его точку, в этом месте будет располагаться водосборный колодец;
  • определить место расположения магистральной траншеи, лучше – вдоль забора;
  • вырыть канаву нужных размеров;
  • в виде елочки расположить вспомогательные траншеи – они должны сходиться к магистральной канаве с нужным уклоном. Если уклона не хватает, его нужно получить методом постепенного углубления траншеи к месту ее соединения с магистральной канавой.

Схема дренажа с уклоном

Легче будет выполнить работу, если предварительно была составлена схема дренажа земельного участка, включающая и данные о рельефе местности.

Видео

Правильное решение проблемы заводнения участка поможет создать благоприятные условия для растений, предотвратит повреждение , упростит передвижение по пешеходным . Но не так просто выбрать действительно лучший дренаж на дачном участке. Самый простой способ может оказаться недостаточно эффективным. Дорогая и сложная технология сама по себе не является надежной гарантией. Чтобы исключить ошибки, надо внимательно ознакомиться с различными методиками, тематическими конструкциями, современными материалами. Полученные знания пригодятся для выполнения работ собственными силами. Они помогут выбрать правильно комплектующие детали в магазине, обеспечить тщательный контроль действий нанятых специалистов. Обо всем этом подробнее в сегодняшнем материале.

Читайте в статье

Технологии отвода воды от дома своими руками

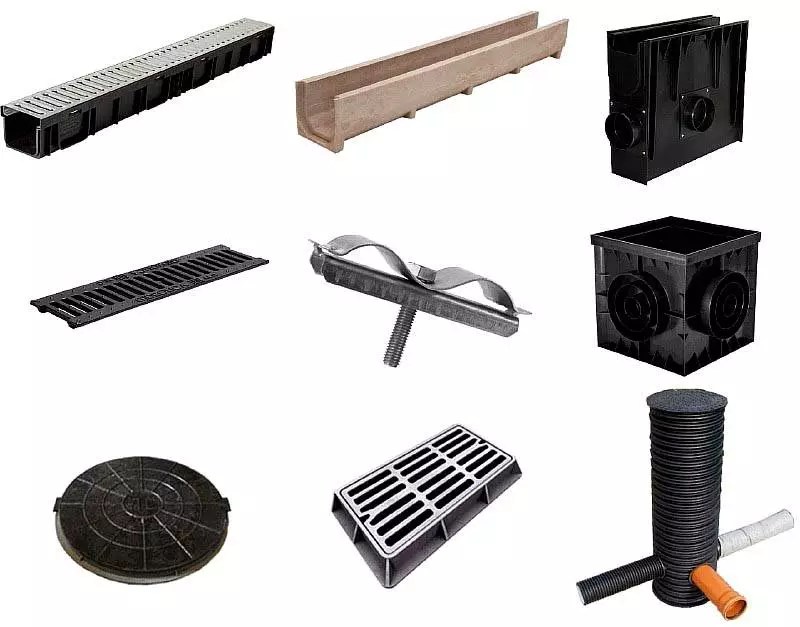

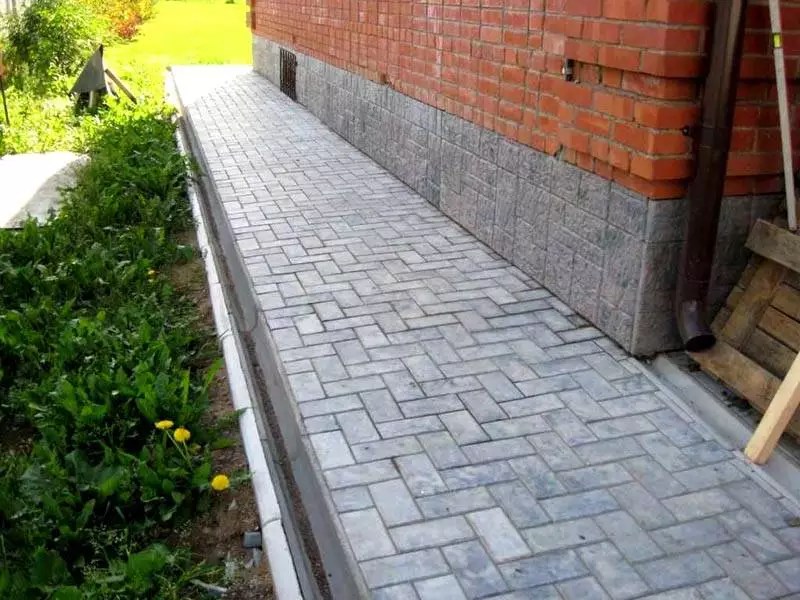

Как сделать осушение дачного участка с применением подобных конструкций понятно по фотографии. Для этого нужно вырыть траншеи, изолировать стенки. Делают уклон в нужных направлениях для сбора и перемещения воды. Чтобы каналы не засорялись листвой и другими крупными механическими примесями, открытую верхнюю часть прикрывают решеткой.

Такие конструкции отличаются простотой монтажа, сравнительно небольшой стоимостью. Можно проявить фантазию или воспользоваться полезными советами для подбора недорого способа стенок. Для создания таких углублений не понадобятся чрезмерные трудовые затраты. Привлекает удобство визуального осмотра, выполнения очистки, ремонтных и других рабочих операций.

Недостатки такого решения очевидны:

  • Глубины этих каналов недостаточно для удержания воды при сильном ливне.
  • Они быстро засорятся в процессе использования.
  • Искусственные ручьи станут дополнительными препятствиями для пешеходов.

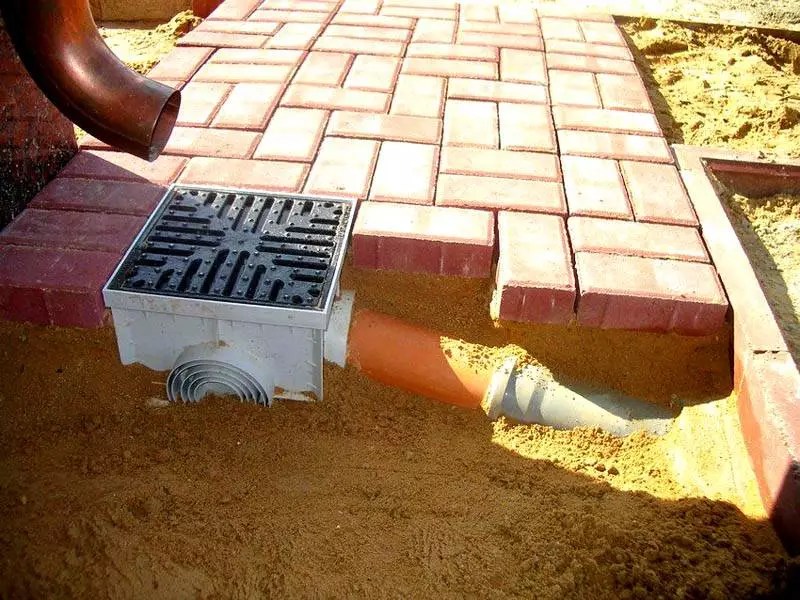

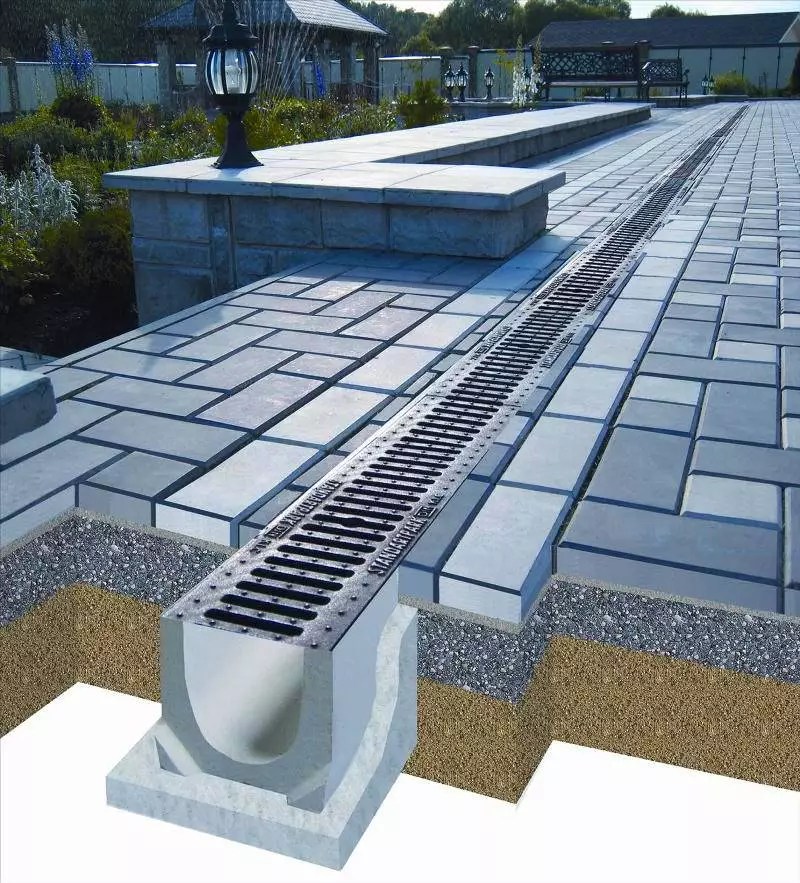

Это изделие монтируют так, чтобы решетка была ниже уровня на несколько миллиметров.


Все горизонтальные участки трассы делают с уклоном 5° (снижение от 2 до 3 см на каждый метр длины). Для предотвращения механических повреждений применяют подсыпку из песка. Глубину выбирают ниже, чем максимальный уровень промерзания грунта. Соответствующие данные можно взять с карты ниже для своего региона.




К сведению! В этих устройствах накапливаются механические примеси. Их очищают с применением ручных способов, поэтому при выборе места установки рекомендуется предусмотреть удобный доступ.

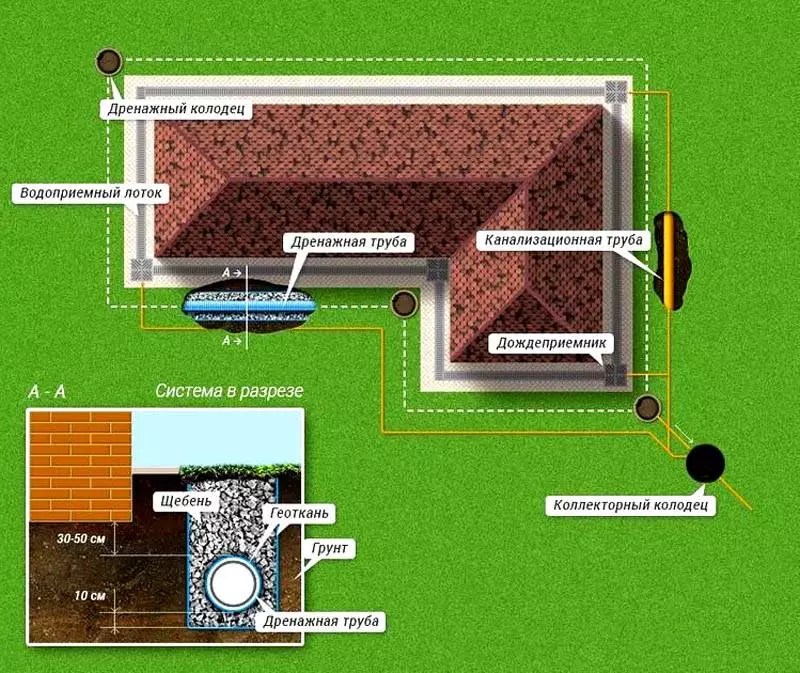

На этом рисунке показано, как правильно сделать дренаж вокруг дома с одновременным применением двух методик. Внешний контур создан из перфорированных труб. Их устанавливают ниже уровня опорной части здания на 30-50 см. Чтобы предотвратить проникновения частиц грунта, трассу монтируют в засыпке из щебня, оборачивают . Внутренний контур изготовлен из лотков. Он объединен с дождеприемниками.


Эта схема поясняет необходимость комплексного подхода при установке системы около здания. Соответствующие работы лучше объединить с установкой , облицовки. Поверхность отмостки наклоняют в сторону слива. Данный элемент выполняет часть функций по удалению воды, поэтому его характеристики не менее важны, чем параметры основных компонентов дренажа.


Преимущества хорошего дренажа дачного участка и реализация планов собственными силами


Рисунок поясняет необходимость комплексного рассмотрения ливневых стоков, дренажной системы, формирования рельефа. К этому необходимо добавить данные о , места высадки разных растений.


В низинах, поблизости от искусственных и естественных открытых водоемов устанавливают дополнительные устройства для сбора воды. Если рядом есть песок, их дополняют специализированными уловителями.



Так как предполагается большой масштаб работ, возникает естественное желание сэкономить. С этой целью вместо фабричных труб применяют разнообразные самоделки. Из связанных в пучок прутьев формируют фашины. Их прикрывают мхом для фильтрации механических примесей. Стенки лотков и закрытые водопроводы создают из . Роют траншеи под уклоном в нужном направлении, заполняют их строительным мусором, гравием и щебнем.

Перечисленные выше варианты – лишь небольшая часть возможных решений. Но действительная ценность подобных предложений в большинстве случаев невелика. Подручные материалы, например, сами по себе являются источниками загрязнений. Пропущенную через них воду не получится использовать с пользой, для полива растений, мытья автомобиля. Качественное с защитной пропиткой стоит дорого. Дешевое аналогичное сырье не сможет выполнять свои функции более одного сезона. Следует внимательно выполнять сравнительный анализ с фабричными изделиями. Их правильное применение уменьшит проблемы в процессе эксплуатации.

Особенности монтажа системы для защиты гаража


В этом варианте отведение по периметру ливневых стоков будет бесполезным занятием. Для решения проблемы необходима качественная фундамента. Долговечность такой конструкции проще обеспечить с помощью монтажа наружного слоя. Данный пример подтверждает целесообразность проведения геологических изысканий перед строительством.

В обычных ситуациях используют типовые решения, как при создании защитных контуров вокруг жилых зданий.


Следует обратить внимание на то, что площадку перед часто используют для мойки транспортного средства. В этих стоках будут продукты нефтехимии, средства против наледей, иные агрессивные и вредные соединения. Для задержания таких загрязнений можно установить отдельную накопительную емкость.

Ниже рассказано о том, как сделать дренаж в гараже, если не подходят обычные методики. Можно применить бурение нескольких скважин на глубину до 7-8 метров. Нижнее отверстие устанавливают выше уровня грунтовых вод, в песчаных породах. Вверху – делают засыпку из щебня. Она выполняет функции фильтра и укрепляет стенки ямы.


Устройство дренажа в подвале дома без ошибок

Если грунтовые воды не поднимаются выше нижней плоскости здания, можно обойтись установкой стандартного слоя . Дополнительным преимуществом будет песчаный или иной грунт, беспрепятственно пропускающий влагу. Следует удостовериться, что рядом нет открытых водоемов, которые выходят из берегов в период весенних паводков.

Когда благоприятные условия отсутствуют, придется монтировать соответствующую систему. Выясняют, как сделать дренаж , с учетом конкретных геологических и архитектурных особенностей. Но некоторые рекомендации являются универсальными:

Если проблема повышенной влажности выявлена только в процессе эксплуатации, жалко разрушать , иные сооружения. В этом случае можно установить внутри помещения. Их прокладка внутри бетонной стяжки будет затруднительна. Такая операция уменьшит проектную прочность силовых элементов здания. Монтаж выше уровня пола уменьшит высоту потолка.


К сведению! В такой конструкции контрольные колодцы устанавливают по всем линиям. Необходимо помнить о значительно большей сложности демонтажа по сравнению с трубами в грунте.


Как правильно сделать дренаж в стандартных и сложных условиях

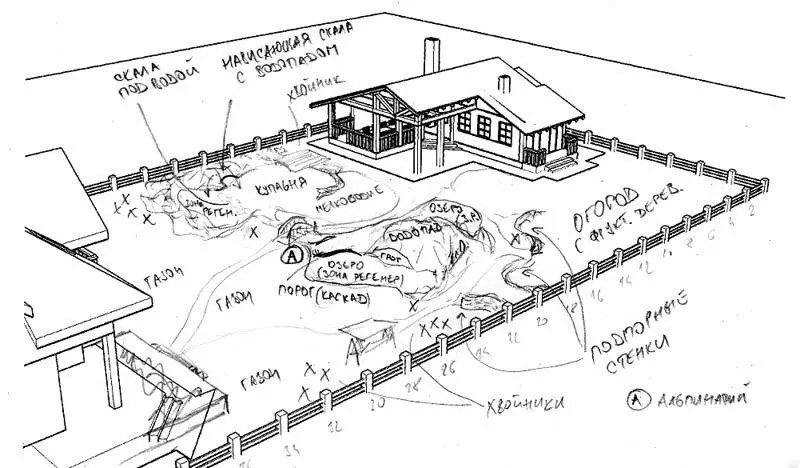

На такой «заготовке» отмечают перепады высот, размеры и расположение отдельных объектов. Эти сведения пригодятся для определения технических параметров системы отвода воды.


Этот чертеж поясняет основные принципы правильного составления конструкторской документации на примере небольшого земельного участка. Указанные отметки высот помогают точно определить направление стока по поверхности, места скопления влаги в грунте. На трассах «стрелками» отмечено направление слива по каждому участку. Автор проекта применил контурную защиту каждого строения. На участке использована традиционная схема монтажа «елочкой».

Важнейшей задачей является правильная установка глубины системы с учетом промерзания грунта в определенной местности. Правильный и на участке должен быстро удалять талые воды весной. Некоторые проекты такого типа создают исключительно для этого периода года. Если технологические каналы будут забиты льдом, они не смогут выполнить свои функции. Более того, такие образования способны разрушить стенки труб, соединительные и другие компоненты инженерного сооружения.

К сведению! Глубина промерзания уменьшается при высокой пористости грунта, специальной изоляционной оболочки (засыпки). Соответствующее влияние оказывает толщина снежного покрова. Прогнозировать этот параметр точно не получится. Но определенные коррекции можно сделать при очистке участка зимой.

Из приведенных данных понятно, что точное определение возможно только с учетом особенностей конкретной конструкции.

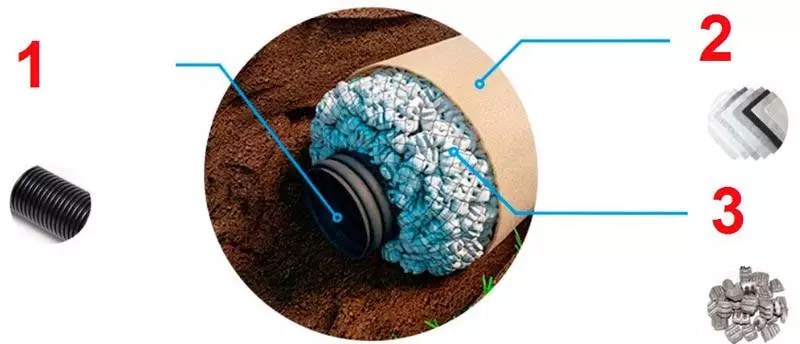

На схеме приведены основные части системы:

  • Гофрированная полимерная труба (1) сохраняет целостность при изгибах. Отверстия сделаны фабричным способом. Они не ухудшают значительно прочность стенок. Их количество подобрано так, чтобы обеспечить высокую производительность системы. В актуальном ассортименте предлагаются с диаметрами 110, 160 и 200 мм.
  • Оболочка из геотекстиля установлена также в процессе производства, поэтому обеспечен высокий уровень качества. Этот слой предотвращает проникновение ила и других загрязнений.
  • Особая форма кусочков пенопласта не препятствует прохождению воды внутрь. Эта оболочка выполняет теплоизоляционные функции в зимний период. Она же предотвращает механические повреждения, так как обладает хорошими демпфирующими характеристиками.
Место установки Расстояние, см Комментарий
Около фундамента с внешней стороны 45-50 до поверхности земли. Следует исключить попадание ливневых стоков с непосредственно в эту часть системы. Их отводят через трубопровод и приемную воронку. Допустимо последующее соединение трасс в одном коллекторе.
Под стяжкой С промежуточным слоем 5-10 см до уровня бетона. Дополнительный изоляционный промежуток создают из крупнозернистого песка.
В клумбах На уровне от 35 до 55 см от поверхности грунта. Трубы монтируют вдоль внутренней стороны опорных стенок по контуру.
Неподалеку от деревьев, кустарников На глубине 50-60 см. Дальность от зеленых насаждений выбирают не менее одного диаметра корневой системы.

Вместо земли сверху засыпают щебень, чтобы упросить прохождение вод. Альтернативное решение – применение засыпки из пенопластовых гранул в сетках. Допустимо использование таких же изделий, как в системах Softrock, только без вставленной дренажной трубы.


Методики осушения участка с высоким уровнем грунтовых вод

Открытые каналы, закрытые лотки, системы удаления ливневых вод рассчитывают и применяют с учетом интенсивности атмосферных осадков. Также принимают во внимание характеристики таяния . На основании полученных данных определяют параметры поверхностного дренажа участка. Но для уточнения технического задания по отношению к грунтовым водам надо определить глубину их залегания. Для этого применяют несколько методик.

Корневая система метельчатой полыни способна проникать в глубину почвы до 6 и более метров, рогозы – до 1 м. Опытный специалист по косвенным биологическим признакам способен собрать нужные данные с высокой точностью. Обычному человеку сделать это сложнее. Однако можно найти соответствующие сведения о растениях в справочниках для обследования собственного участка.



Понятно, что в этом случае можно использовать метки потемневших от влаги стенок. Широкое отверстие также упрощает визуальный контроль. Однако не все хозяева имеют в своем распоряжении подобные инженерные сооружения. На участке не устанавливают более одного , поэтому не получится точно провести обследование всей площади.


Эта технология поможет уточнить не только глубину залегания грунтовых вод, но и геологический состав почв на участке. Для выполнения работ можно взять в аренду на необходимое время специализированный комплект, либо нанять профильную бригаду.

После уточнения параметров проблемы, выбирают приемлемое решение.


На этом фото видно, что слив организован в сторону искусственного водоема. Его можно соорудить на участке вместо технической накопительной емкости. Одновременно будут решены практические и дизайнерские задачи.


Правильное создание системы дренажа участка своими руками на глинистых почвах

Как и в предыдущем случае, расчетливые люди предпочитают предварительную проверку для более точной формулировки своих требований. Чтобы выяснить реальную пропускную способность, можно сделать углубление в почве на 50-60 см, небольшой ширины. Его заполняют водой и оставляют на 24 часа. Если после этого остались даже небольшие лужи, понадобится монтаж соответствующей системы.

Дренажная система на участке с глинистой почвой работает с большой нагрузкой, поэтому данный факт надо учитывать при расчете пропускной способности. Для ее создания применяют поверхностные и глубинные компоненты. Перед укладкой труб применяют рыхление дна траншеи. Расстояние между отдельными трассами сбора воды устанавливают не более 8-10 м. После завершения прокладки, следует проверить функциональность системы во время сильного ливня, либо искусственным потоком. Только после коррекции наклонов делают финишную засыпку.

Как решать проблемы при большой глубине дренажа: назначение системы, особенности скважины, важные детали

Выше были подробно рассмотрены вопросы определения оптимальных уровней. По ним устанавливают параметры отдельных частей глубинного дренажа участка своими руками. В любом случае надо помнить об универсальных правилах:

  • производительность системы должна быть достаточной;
  • защитные контуры устанавливают неподалеку от строений, чтобы исключить попадание атмосферных осадков;
  • уровень монтажа выбирают ниже расположения грунтовых вод, под зданий.

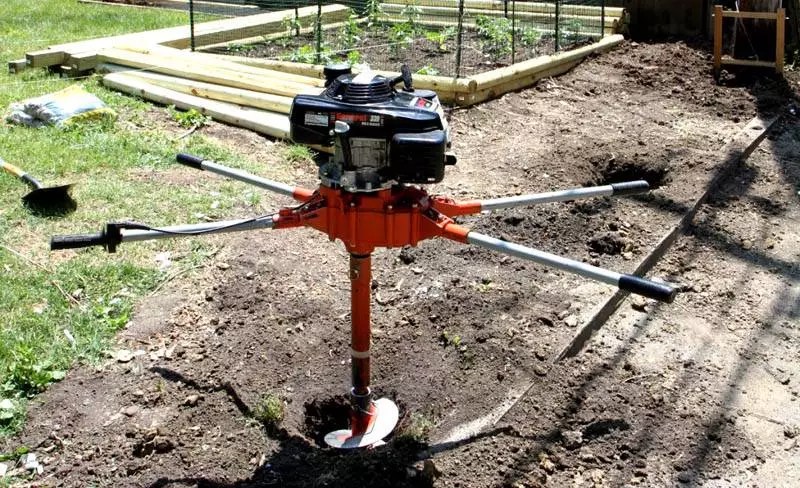

Отдельно следует рассмотреть вертикальные каналы. Их создают на участках для отведения так называемой «верховодки». Этим термином обозначают накопление влаги в полостях на относительно небольшом расстоянии от поверхности. Чтобы ускорить прохождение воды вниз пригодится дренажная скважина. На какую глубину ее лучше делать? Это вопрос надо рассмотреть отдельно.

Ошибкой является углубление до уровня основного водоносного горизонта. Это нарушит качество очистки механизмами природной фильтрации. Следующим критерием являются размеры эффективной области действия дренажной вертикальной системы. Профильные специалисты рекомендуют брать для расчета радиус захвата рабочей области равный глубине отверстия. Используя приведенные данные не сложно установить необходимое для участка количество , места их расположения.

После завершения бурения, надо предотвратить заиливание сооружения. Для этого из прочной геоткани делают соответствующий по размерам отверстия чулок, заполняют его керамзитом. После погружения такого изделия – сверху засыпают грунт, восстанавливают слой дерна. Вместо самоделки можно использовать стандартную дренажную трубу с диаметром от 100 мм и более.

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке - это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

  • Как обустроить отвод воды на участке.
  • Как своими руками сделать бюджетную ливневую канализацию.
  • Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации - выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное - строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки - сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда - строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

  • Капиллярная вода.
  • Грунтовая вода.
  • Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

  • Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

  • Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

  • Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
  • Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235 Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by .

yury_by Участник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап - засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу - и сложно, и дорого. Есть два выхода из этой ситуации - продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем различными дорогостоящими переделками, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.

Юрий Подымахин Участник FORUMHOUSE

Торфяная почва характеризуется высоким уровнем грунтовых вод. На моём участке вода стоит практически вровень с поверхностью, а после дождя не уходит в землю. Чтобы отвести верхнюю воду, её нужно выбросить за пределы участка. Я не стал тратиться на покупку специальных труб для водоотведения, а сделал дренаж из автомобильных покрышек.

Система монтируется следующим образом - роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Серёга567 Участник FORUMHOUSE

У меня есть участок в СНТ, общей площадью 8 соток. На участке стоит здание, которое я планирую достроить и расширить. Место очень низкое. Т.к. дренажные канавки для водоотведения в СНТ находятся в плачевном состоянии, где закопаны, захламлены или забиты, то вода никуда не уходит. УГВ такой высокий, что воду из колодца можно черпать ведром, держа его за ручку. Весной вода на даче стоит подолгу, участок фактически превращается в болото и, если и просыхает, то только летом в самую жару. Приводить дренажные канавы в порядок никто не хочет, так все и плавают. Поэтому я решил, что бороться с соседями бесполезно. Надо поднимать свой участок и найти способ, куда девать всю «ненужную» воду с участка.

Современное обустройство земельных участков начинается с создания дренажной системы, которая является надежной защитой от излишек воды, влаги, сырости. Нанять с этой целью специалистов считается очень затратным делом, хотя и необходимым. Однако весь процесс установки дренажа можно провести своими руками. Как правильно выбрать оборудование? Какие существуют виды дренажа? И, в чем их особенности? Об этих и многих других нюансах дренажной системы, читайте далее в статье.

Выбор системы для дренажа участка своими руками

Многие хозяева игнорируют момент установки водоотводной системы, но впоследствии встречаются с такими проблемами как:

  • затопленные подвалы;
  • сырость стен в доме;
  • разрушение фундамента;
  • болото во дворе;
  • разрушение ландшафтной территории;
  • надмерное скопление осадков и т.д.

Но прежде чем вплотную занятся созданием и установкой дренажа, нужно исследовать предполагаемый для работы земельный участок, и уточнить:

  • уровень залегания грунтовых вод;
  • геологические свойства территории;
  • определить химическое состояние грунтовых вод, выявить напорные они или нет;
  • выявить физические особенности господствующих грунтов, обладают ли они фильтрационными свойствами.

На основе полученных исследовательских результатов нужно выбирать наиболее подходящий тип водоотводной системы.

Виды дренажной системы

Условно водоотводную систему разделяют на два типа - поверхностную и глубинную, которые в свою очередь имеют производные, подтипы. Итак, поверхностный дренаж, представляет собой самый бюджетный, простой вариант, который используют даже на территориях, имеющих склоны. Данный вид предназначается для отвода воды, стекающей с зданий, крыш. В свою очередь он бывает линейным и точечным. Для улучшения продуктивности системы эти два типа гармонично комбинируют.

Линейная водоотводная система состоит из специальных лотков, которые помещают в вырытые по периметру земляные котлованы. Данное устройство должно располагаться с уклоном, по направлению к водосборному колодцу. Верхняя часть такой конструкции закрывается решетками. Они не мешают передвигаться ни людям, ни транспорту. Линейный дренаж способен пропускать большой объем воды, при этом одним из минусов такого оборудования считается непривлекательный внешний вид.

Точечная водоотводная система используется в конкретных местах, где чаще всего требуется сбор излишней воды. Главной задачей такого оборудования считается перенаправление осадков к общей канализационной яме. Этот вид дренажа может функционировать как отдельная часть системы, так и быть дополнением к любому другому виду дренажа. Каналы закрытого и открытого типа дренажа своими руками устанавливают на участках как с высоким уровнем грунтовых вод, так и на территориях, где господствует глинистая почва.

Глубинная дренажная система предназначается для снижения уровня грунтовых вод, а также для нейтрализации излишков влаги в почве, после сильных, затяжных дождей. Данное водоотводное устройство разделяют на виды согласно конструктивным особенностям. Подробнее о разновидностях глубинного дренажа читайте в таблице.

Разновидности глубинного дренажа
Горизонтальный Достаточно распространенный вид дренажа, который состоит из перфорированных труб, уложенных на глубину 1 - 1,5 м, и отличается простотой монтажного процесса. Согласно конструкции стоки в такой установке собираются по всей длине лотков и под уклоном двигаются к коллектору. Нижнюю часть горизонтальных канав формируют из щебня, который предварительно обволакивают геотекстильным волокном.
Вертикальный Данная разновидность дренажа представляет собой некие земляные шахты, которые обустраивают специальными водосборными станциями, с насосами. Вертикальный дренаж достаточно сложное сооружение, которое состоит из непростых расчетов и требует специальных навыков в работе, поэтому непрофессионалы обращаются к этому типу редко.
Комбинированный Совмещение горизонтального и вертикального дренажа, как показывает практика, приносит хорошие результаты. Однако сооружение данного типа установок требует специализированного инженерного вмешательства и немалых финансовых затрат, поэтому такие конструкции на загородных участках встречаются крайне редко.

Особенности ливневой дренажной системы

Ливневая дренажная система - это устройство, которое позволяет застраховать любые постройки от разрушений, вследствие подмывания фундамента излишними атмосферными осадками. Конструкция ливневки состоит из:

  • водосточных труб;
  • водоприемников;
  • водосборных желобов;
  • лотков линейного водоотвода.

Главным условием при создании данной системы - это обеспечить уклон при формировании дренажных линий, за счет чего вода будет двигаться под естественным упором в места сбора, водоприемников. Местами установок ливневого оборудования могут быть садовые дорожки, весь периметр двора, въезд в гараж и т.д.

Прежде чем начать установку дренажной системы нужно составить план двора и построек, на основе чего рассчитать количество необходимого материала. Для того, чтобы сформировать ливневую систему дренажа на участке хозяевам нужно заготовить:

  • лотки, которые предназначаются для установки по периметру фундамента;
  • распорки, которые устанавливают вокруг желобов;
  • дождеприемники;
  • трубы с фитингами для внешней канализации;
  • геотекстильный материал;
  • пескоулавливатели;
  • бетонный раствор.
  • щебень, песок.

Из строительных инструментов в наличии должны быть уровень и рулетка, лопата, веревка и арматура для разметки участка, емкость для приготовления раствора, ведро. Рассмотрим один из вариантов создания линейной ливневки своими руками, без ревизионных колодцев.

Вокруг дома роются каналы, отступ от фундамента к ним должен быть более 50 см. Относительно размерам желоба варьируется уровень глубины вырытого котлована. Со временем установленные лотки могут потерять форму под воздействием грунта, дабы этого не случилось нужно на дне канавы организовать песчаную подушку или сделать бетонную основу. Уложенные в траншеи желоба соединяются между собой специальным креплением, замками, а края фиксируются заглушками. Все зазоры между стенками котлована и лотками необходимо засыпать щебнем.

Особенности точечного дренажа на участке своими руками

Монтирование точечной дренажной системы на участке своими руками не требует специальных навыков и различных планов. Это достаточно простое устройство, которое состоит из:

  • дождеприемников;
  • ливневых заслонок;
  • отстойников;
  • трапов;
  • водоводов.

Главной задачей такого оборудования является отвод излишней воды с конкретных, небольших участков, таких как дверные приямки, территории под поливочным краном и т.д. Собранная вода в точечные устройства по подземным трубам перемещается в ливневую канализацию.

Устройство поверхностной системы дренажа своими руками

Устройство поверхностной системы дренажа представляет собой сеть соединенных труб, уложенных по всей территории того или иного участка, на котором требуется регулярный водоотвод. В местах пересечения системы, а также на поворотах размещаются дренажные колодцы, при помощи которых можно контролировать рабочее состояние всей системы. Вода собрана в коллекторах может откачивается при помощи специальных насосов, а также использоваться в хозяйственных целях, например, для организации полива.

Для сбора воды предназначаются готовые трубы с отверстиями 1,5 - 5 мм. Эти полимерные материалы предназначаются для укладки в почву на глубину 2-5 метров. Для монтажа дренажной системы возле колодцев и в центре лучше использовать трубы с большим диаметром, так как в этих местах напор воды сильнее и значительно больше ее объем.

На этапе монтажа дрен особое внимание стоит уделить засыпке. Желательно использовать щебень без известных примесей и крупнозернистый песок. Чтобы предотвратить скорое заиливание труб, профессионалы рекомендуют укладывать уже мытый, очищенный щебень. Согласно правилам установки дренажной системы на песчаный слой укладывается геотекстильное волокно. Также стоит помнить, что процесс создания водоотвода нужно начинать с низины, постепенно двигаясь вверх участка.

Виды поверхностного дренажа с высоким уровнем грунтовых вод своими руками

Установка дренажной системы обязательно необходима в местах где вплотную залегают грунтовые воды. Она позволяет организовать на таких участках приемлемый микроклимат, беспроблемно выращивать любые растительные культуры, снизить числительность комаров, а также позволит снизить уровень распространения плесени и грибковых заболеваний. Для борьбы с высоким уровнем грунтовых вод возле дома можно использовать поверхностный дренаж как кольцевого, так и пристенного вида.

Кольцевой дренаж - это надежное решение относительно регулировки уровня грунтовых вод. Он представляет собой оборудование закрытого типа, которое устанавливается значительно ниже постоянной отметки подземных потоков. Данная система может быть выполнена как в форме круга, так и полукруга и охватывать не только маленький участок вокруг одного дома, а и территорию на которой расположено несколько построек. Процесс создания кольцевой дренажной системы вполне возможно выполнить собственными руками, без поддержки специалистов. Единственный момент, который требует вмешательства профессионалов - это планировка, так как при расчетах нужно быть предельно внимательными с глубиной прокладки траншей и установкой дрен.

Что касается отвода воды, то этот момент может организовываться двумя способами:

  • водоотток двигается в общую ливневую канализацию;
  • вода стекает в специально установленные дренажные колодцы.

Кольцевая система дренажа требует чистки, достаточно это делать один раз в несколько лет, используя при этом сильный напор чистой воды, которая подается через ревизионные сосуды.

Виды и особенности дренажа на участке с глинистой почвой

На территориях с глинистой почвой рекомендуют устанавливать глубинный дренаж, а именно пластового типа, потому что данный тип грунта плохо проводит влагу. Весь процесс работы над его созданием требует много времени и денежных затрат. К тому же, очень важно все работы проводить до начала стройки. Пошаговая инструкция установки пластового дренажа на глинистом грунте выглядит следующим образом.

Шаг 1. На подготовительном этапе заготавливаются необходимые инструменты и материалы для установки дренажа своими руками. В этот ряд входят:

  • уровень и рулетка;
  • лопаты для рытья котлованов;
  • колышки и лента для разметки участка;
  • болгарка;
  • трубы с отверстиями;
  • геотекстильное волокно;
  • стыковые элементы;
  • колодцы и детали для их сборки и установки и т.п.

Шаг 2. Размечается участок под рытье траншей, нижняя часть которых должна быть ниже не менее чем на 20 см за уровень пятки.

Шаг 3. Дно вырытых рвов укладывается песком и щебнем, утрамбовывается. В них помещаются перфорированные трубы, которые необходимо в несколько слоев обернуть геотекстильным волокном.

Шаг 4. После соединения всех комплектующих, установки дренажных колодцев, все готовые траншеи засыпаются выкопанной землей. Главным условием залегания такой системы является правильно подобранная глубина, так как профессионалы гласят о том, что все детали должны располагаться выше глинистого слоя грунта.

Не менее распространенный на глинистых территориях является поверхностный дренаж. Он может быть организован как в виде песчаной подушки, так и в лоточном стиле. Этого вида дренажная система должна оборудоваться в направлении к дренажному колодцу и сохранять нужный уровень уклона. Ширина траншей под систему может варьироваться от 30 см и более, а глубина в районе 50 см, в зависимости от размеров заготовленных желобов. На участках с неровным рельефом, на которых прослеживается естественный уклон, дополнительно добавлять перепад высоты нет необходимости.

Для дополнительной информации по вопросу, как сделать дренажную систему своими руками смотрите видео:
