Регулятор давления воды: для чего нужен, устройство и настройка. Какие бывают регуляторы давления воды и как их правильно устанавливать Регулятор давления на воду дома

Если в системе водоснабжения наблюдаются резкие скачки давления, то они могут стать причиной поломки дорогостоящего сантехнического оборудования. Чтобы защитить технику от выхода из строя по причине перепадов напора, используют регулятор давления воды в системе водоснабжения. Существует несколько разновидностей таких приборов. Они отличаются конструктивными особенностями и некоторыми характеристиками.

Обзор популярных производителей таких изделий и цен поможет сделать выбор в пользу одного из них. Также мы расскажем, как правильно установить и отрегулировать прибор.

Эти изделия предназначены для поддержания определенного напора в водопроводных трубах и используются в бытовых и коммерческих целях.

Преимущества использования регуляторов:

  • эффективная защита системы от гидроударов;
  • уменьшение расхода воды;
  • защищают оборудование от поломок из-за перепадов давления;
  • при уменьшении рабочего напора уменьшается производительный шум в системе;
  • если на входе наблюдаются скачки напора, то на выходе он постоянный.

Важно! Редукторы напора позволяют гасить гидроудары и стабилизировать давление жидкости в системах водоснабжения. Это неотъемлемая составляющая конструкции водопровода.

Виды регуляторов и конструктивные особенности

Существует несколько разновидностей таких изделий. Чтобы выбрать подходящее приспособление, нужно разбираться в назначении, конструкции и характеристиках каждой разновидности.

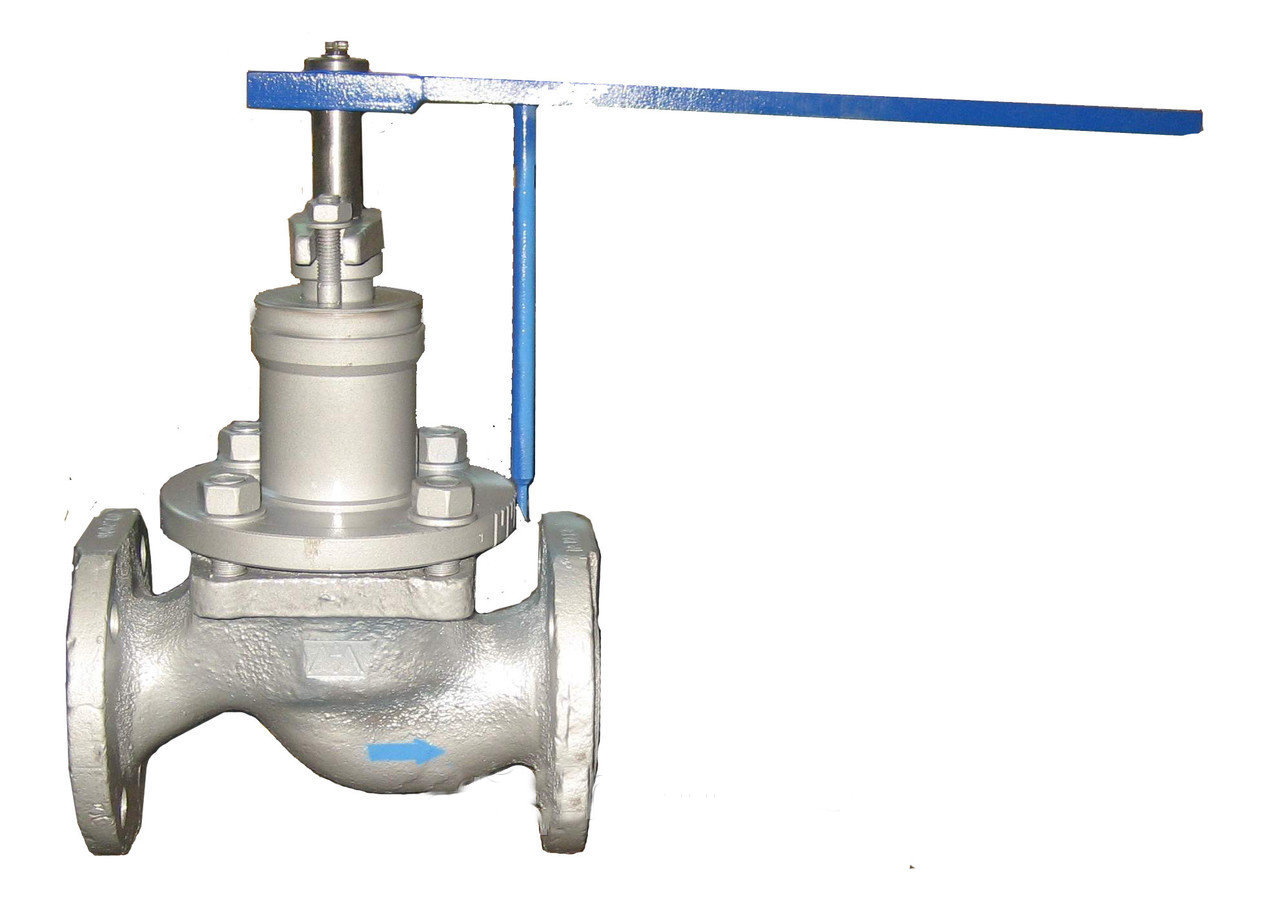

Фланцевый рычажный регулятор

Эта модель предназначена для сдерживания слишком большого напора перед установленным оборудованием и после него. С ее помощью можно регулировать расход жидкости.


Прибор состоит из следующих деталей:

  • корпуса из стали или чугуна;
  • рычага с опорными элементами;
  • мембранного механизма;
  • крышки;
  • штоков и клапанов;
  • грузиков.

В результате воздействия грузиков клапана открывают доступ воде. При этом важно правильно отрегулировать прибор с учетом грузиков и потока жидкости.

Изделия бытового назначения

Бытовой регулятор выпускает отечественная компания Паскаль. Эти изделия продлевают срок службы трубопровода и арматурного механизма. Они снижают давление, уменьшают шумы и вибрации в сети. Конструкции бытового предназначения отличаются конфигурацией. После их установки снижается потребление электроэнергии и расход воды.

Электронная разновидность

Электронный регулятор давления воды в системе водоснабжения включает насос малой мощности, который отбирает воду из сети водоснабжения. Работа агрегата совершенно бесшумная. Установленные датчики защищают от гидроударов и работы насосного оборудования вхолостую. Они являются частью автоматизированной системы водоснабжения.

Прибор состоит из диафрагмы, корпуса, втулки, с помощью которой он подключается к кабелю, и платы. Агрегат устанавливается до первой точки забора жидкости. Он укомплектован входящими патрубками, что позволяет монтировать его в магистральную линию. Перед запуском насос заполняется водой.

Оптимальное значение давления устанавливается производителем и равно 1,5 бар. При этом номинальное значение должно превышать пусковой показатель не более чем на 0,8 бар. Для регулировки стартового значения используют специальную отвертку.

Прибор прямого действия

Изделия промышленного назначения имеют отличающийся клапан фланца. Цена такого прибора стартует от 500 долларов. Для регулировки значения используются сетевые установки.

Агрегат состоит из следующих частей:

  • втулки;
  • короба с фланцами (выходящими и входящими);
  • импульсные трубы;
  • большой клапан;
  • мембраны;
  • комплектующие пилотного крана.

При превышении порогового значения жидкость проникает в емкость клапана, а мембрана перекрывает проходное отверстие в приборе. Как только давление снижается, мембрана освобождает проход.

Регулятор Honeywell

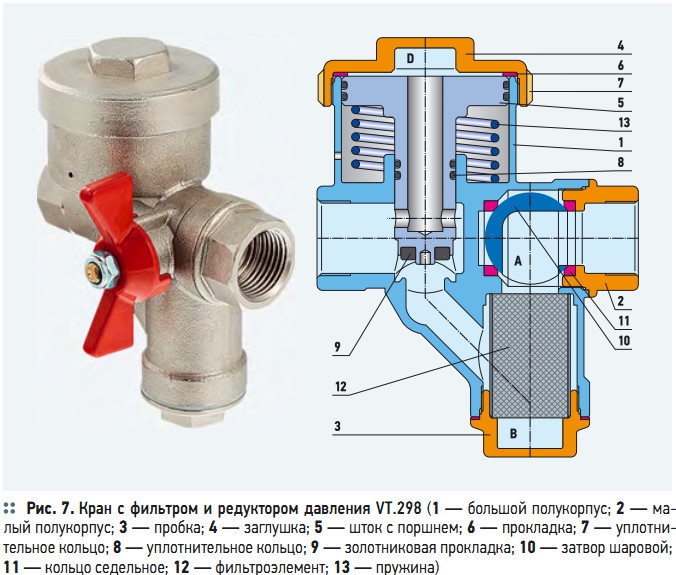

Это одна из разновидностей бытовых моделей, которая обеспечивает экономный расход воды и поддерживает постоянное давление в сети. В продаже есть комбинированные модели, которые включают в себя фильтр и регулятор. Они удобны в использовании и отличаются привлекательным дизайном. Благодаря фильтрам вода очищается от загрязнений и примесей продлевается срок службы водопровода. Промывка фильтра выполняется без отключения воды.

Квартирные регуляторы

Для улучшения качества подачи жидкости в водопроводе устанавливается регулирующий механизм. Обычно используют изделия с пропускной способностью 3 кубометра в час.

Такие агрегаты устанавливаются с соблюдением определенных правил:

  1. Регулирующее устройство устанавливается в отапливаемом помещении. К детали должен быть свободный доступ.
  2. Деталь нужно защищать от механического воздействия.
  3. Прибор монтируется так, чтобы стрелка на корпусе указывала в направлении движения потока воды.
  4. Перед установкой магистральный трубопровод обязательно прочищается.
  5. Рекомендуется использовать регулятор в комплексе с сетчатым фильтром.
  6. Для облегчения обслуживания устройства устанавливается специальный вентиль.

Область применения регуляторов

Регуляторы используются в системах разного назначения. Например, в сетях оросительных трубопроводов, в системах пожаротушения или на станциях заправки водой. Регулирующие изделия монтируются на входе труб в здание или на водопроводный стояк.

Принцип работы регулятора давления

Редуктор – это клапанный механизм, который позволяет регулировать и сдерживать напор жидкости. При этом все регуляторы по принципу работы делятся на два типа:

  • изделия для регулировки давления на участке трубопровода до установленного сантехнического оборудования;
  • детали для стабилизации напора после установленного оборудования.

Любое устройство отличается надежностью работы и практичностью. Если правильно выполнить настройку, то изделие будет поддерживать заданные показатели сети.

Обзор производителей и цены

Цена на регулятор давления воды в системе водоснабжения зависит от производителя, разновидности и назначения. В продаже есть модели отечественного и импортного производства. Модификации российского изготовления не такие удобные в использовании, как зарубежные. Так же они существенно уступают им в качестве.

Популярные модели и их цены:

  1. Итальянская Икма имеет диаметр 15 мм, рабочее давление в пределах 1-6,5 бар и стоит 10,2$.
  2. Российская модель РДВ 2А-М отличается диаметром 20 мм, рабочим напором от 1 до 16 бар. Его стоимость 20$.
  3. Германские изделия марки Honeywel имеют диаметр от 15 до 20 мм, рабочие показатели 1,5-6 бар. Цена зависит от модификации и составляет 13,7-116,7 долларов.
  4. Китайские регуляторы ЭДД 1 и 5 отличаются диаметром 25 мм, рабочими характеристиками в пределах 1-10 бар. Их стоимость 30-35$.

Установка прибора в системе

Устройство устанавливается на входе трубопровода в жилую постройку, за деталями запорной арматуры или после насосного оборудования. Так редуктор будет дозировать напор жидкости в магистрали.

Агрегаты больших размеров используются в комплексе с фильтрующим приспособлением. Обязательно устанавливается запорный вентиль, необходимый для проведения ремонтных работ и обслуживания прибора. На магистральной линии до регулятора и после него устанавливаются манометры. Они нужны для проведения систематических осмотров и наладки работы трубопровода.

Совет! Выбирая подходящее изделие, учитывайте пропускную способность сети и допустимые параметры потери давления. Также обратите внимание на скорость жидкости во входящем патрубке. Этот параметр указывается в техпаспорте.

Самостоятельная регулировка устройства

Чтобы отрегулировать агрегата, понадобится установленный манометр. Для настройки вращайте регулировочный винт до появления на табло манометра нужного значения. Винт для регулировки обычно установлен на корпусе изделия. Для облегчения вращения винта используйте шестигранный ключ.

Регулировка выполняется в такой последовательности:

  1. Сначала нужно открыть вентиль.
  2. Проверьте, чтобы все точки забора воды были закрыты.
  3. Устанавливается нужный показатель давления.
  4. Точки потребления открываются, и проверяется показатель на манометре. Он должен соответствовать установленному значению. Допустимое отклонение не должно превышать 10 процентов.

Монтаж редуктора позволяет оптимизировать работу трубопровода водоснабжения и создать комфортные условия для использования сантехнического оборудования, а также существования людей в доме.

Эти данные по экономии воды, естественно являются усредненными и зависят от количественного и качественного состава проживающих в квартире. Одним словом, чем чаще вы используете в быту проточную воду, тем больше получится экономить воду при использовании РРВ.

Экономия на семью из 3 человек составляет до 9000 рублей по тарифу на 2018 год.

Регуляторы расхода воды производятся в Германии, из очень качественного пластика, который практически исключает образование известкового налета на регуляторе и корпусе аэратора, в котором и установлен регулятор. Срок службы РРВ составляет 5 лет. Регуляторы изготовлены из пищевой пластмассы и не наносят вреда здоровью.

Применение регуляторов расхода воды уменьшает расход до 30%

Сегодня в различных торговых точках можно приобрести различные подделки, которые дешевле, но они просто не работают даже как аэраторы, не говоря уж о какой-либо экономии воды и ваших денег. Такая продукция сделана из некачественных, возможно, опасных для здоровья материалов.

Посмотреть на то как работают регуляторы расхода воды можно, обратившись в центр водосбережения МГУП «Мосводоканал», который рекомендовал данную технологию к применению в квартирах. Указанные устройства прошли экспертную оценку в НП «Российское водное общество» и рекомендованы к применению в ЖКХ и бюджетной сферах.
Компания «Н2О-технологии» заняла первое место на «Ярмарке Технологий», проходившей в рамках международного Форума «Чистая вода».

Применение регуляторов расхода воды уменьшает расход до 30%

Помимо возможности экономить воду, внедрение технологии влечет за собой экономию энергоресурсов на водоснабжение, приготовление горячей воды, оптимизирует работу насосов, котлов, уменьшает нагрузки на канализацию, септики, регулирует неравномерный поток воды между верхними и нижними этажами в высотных зданиях, устраняет нехватку напора воды при одновременном пользовании воды соседями, устраняет и регулирует неравномерный поток воды в мультисистемах (раковины, душевые).

Применение регуляторов расхода воды уменьшает расход до 30%

Конструкция регулятора расхода воды представляет собой звездочку особой, специально рассчитанной формы и свободнолежащим эластичным кольцом. Между этими двумя составляющими и проходит поток воды. При открытии водопроводного крана, по мере возрастания давления в системе, кольцо расплющивается и закрывает звездочку, плавно уменьшая проходное отверстие между звездочкой и кольцом. Когда мы закрываем кран, резиновое кольцо возвращается в исходное состояние. Конструкция, рассчитанная особым образом, позволяет сохранить постоянным поток воды, пропускаемой через устройство, независимо от напора воды в системе и степени открытия крана. Качественный аэратор, в корпус которого и встроен РРВ, обеспечивает комфортное ощущение от водопотребления при использовании РРВ.

Согласно ГОСТ 19681-94 п. 4.5 (Межгосударственный стандарт. Арматура санитарно-техническая водоразборная) расход воды в смесителях должен быть не меньше 12 л/мин. А для того, что бы комфортно помыть руки достаточно 6 л/мин.

Если Вы хотите сократить расход и обеспечить комфортный поток воды в домашней сантехнике, то регуляторы расхода воды (аэраторы) для кранов и душа являются наилучшим решением на сегодняшний день. Аэратор является небольшим приспособлением, которое крепится на кончике крана и ограничивает поток воды без снижения давления воды в кране.

По словам многих специалистов в области сантехники, при использовании старых кранов, которые уже эксплуатируются не менее 5-10 лет, поток воды, в среднем, может составлять около 15 литров в минуту. Но, если установить в кран аэратор, то расход воды уменьшится до 6 литров в минуту. При этом Вы не заметите никакой разницы в использовании, так как аэраторы работают, циркулируя воздух через воду, и дают Вам тоже ощущение давления воды. Таким образом, если Вы моете руки под такой струей воды, Вы не замечаете разницы, а заполнение до краев раковины займет у Вас времени в 2 раза больше.

Аэраторы, в большинстве своем, используются в ванных комнатах (кран для мытья рук, душ), кухнях, а также в ситуациях, когда людям необходимо поддерживать постоянный поток воды. Доступные в хозяйственных магазинах и в торговых точках по продаже сантехники, аэраторы для крана являются выбором разумных людей, которые хотят снизить расход воды без коренных изменений. Аэратор поможет не только сберечь наши природные ресурсы, но также помогут нам сохранить наши деньги на использовании воды и расходе энергии.

Обратим Ваше внимание еще на одну немаловажную роль регулятора расхода воды. Вспомним о том, что водонагревательные приборы в наших домах уже давно не редкость и как актуально уменьшение расхода воды именно в этом случае. Одного и того же количества воды хватит на большее время, словно водонагреватель увеличился в объеме! В данном случае медленный расход воды экономит нам не только энергозатраты и снижает расход воды, но и увеличивает срок службы водонагревателя.

Основные преимущества регулятора расхода воды:

  • снижение расхода средств на водопотребление до 3 раз;
  • снижение расхода воды до 4 раз;
  • обеспечение постоянного напора воды независимо от давления в водонапорной сети;
  • выравнивание давления в системах водоснабжения жилых домов и зданий;
  • обеспечение комфортного потока воды без брызг и гидроударов;
  • стандартный размер (применяется на всех типах смесителей) и не меняет внешний вид крана;
  • применим в проточных водонагревателях высокого давления;
  • увеличивает количество воды в накопительном водонагревателе;
  • увеличивает срок службы водонагревательного оборудования (при его наличии);
  • снижение шума в смесителях;
  • простота монтажа.

Конструкция регулятора расхода воды

Вода протекает между звездочкой и свободнолежащим эластичным кольцом. При открытии водопроводного крана эластичное кольцо вдавливается в пропускные отверстия и по мере возрастания давления в системе ограничивает поток воды, тем самым обеспечивая постоянный поток жидкости. При закрытии водопроводного крана наблюдается обратный процесс. Эластичность кольца и размеры конструкции рассчитаны таким образом, что позволяют сохранять фиксированный расход воды для каждого устройства, независимо от давления в водопроводной сети. Скорость движения воды между звездочкой и эластичным кольцом увеличивается при уменьшении зазора, что приводит к визуальному и осязательному ощущению хорошего напора воды.

Монтаж регулятора расхода воды

Вам не понадобится водопроводчик, всего лишь открутите существующий аэратор и вкрутите новый. Если же никакой аэратор ранее не был установлен, то проверьте наличие резьбы на кончике крана. Если резьба окажется внешней, то Вам понадобится аэратор с внутренней резьбой (обозн. "female"), а если резьба на кране находится внутри, то Вам нужен аэратор с внешней резьбой (обозн. "male").,

Ключевые слова: регуляторы расхода воды, регулятор расхода воды, аэратор, ограничитель расхода воды

В данном разделе представлены поставляемые автоматические регуляторы расхода жидкости (воды, нефтепродуктов и пр.)
УРРД-3 — регулятор расхода и давления универсальный. Исполнение «НО» — нормально открытый (регулирование «после себя»), Ду УРРД -25,32,50,65,80мм (8-80 м3/ч); до 150С, 1,6МПа.
УРРД-2 — регулятор расхода и давления универсальный Ду-25-150мм (аналог УРРД-3 и устаревшего УРРД-М).
РР-25…100 – регулятор расхода воды (Ду — 25мм, 40мм, 50мм, 80мм, 100мм).
РРМК-5 — регулятор расхода жидкости (нефти) в пределах заданного перепада давления.
РРЖ — регуляторы расхода жидкости высокого давления.
РР-НО — регулятор расхода прямого действия (перепада давления) нормально открытый. РР-НО работает без постороннего источника энергии, предназначен для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред. Ду РР-НО-25,-32,-40-50,-80,-100мм, давление до 1,6МПа (вода, газ, пар, воздух). Присоединительные размеры фланцев по ГОСТ 12815-80. Принцип действия регулятора РР-НО основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
ВРПД-ФН-НО Регулятор перепада давления прямого действия ВРПД-ФН-НО с фиксированной настройкой (ФН) нормально открытый (НО-«после себя») фланцевый(чугун). DN-15 20 25 32 40 50мм, до 16МПа, dP до 0,3МПа, настройка от 0,05МПа, среда-вода Тис до 150°С, УХЛ4.2 (Тос +1+40°С, влажность до 80%). ШМВ
ВРПД-НО Регулятор перепада давления прямого действия ВРПД-НО нормально открытый (НО-«после себя») фланцевый(чугун). DN-15…150мм, до 16МПа, dP до 0,3МПа, настройка от 0,05МПа, среда-вода Тис до 150°С, УХЛ4.2 (Тос +1+40°С, влажность до 80%).
ВРДД-НЗ Регулятор давления прямого действия ВРДД-НЗ нормально закрытый (НЗ-«после себя») фланцевый(чугун). DN-15…150мм, до 16МПа, dP до 0,3МПа, настройка от 0,05МПа, среда-вода Тис до 150°С, УХЛ4.2 (Тос +1+40°С, влажность до 80%).
ВРДД-01-П-НЗ с функцией «перепуска» Регулятор давления прямого действия ВРДД-01-П-НЗ с функцией «перепуска» нормально закрытый (НЗ-«до себя») фланцевый(чугун). DN-15…150мм, до 16МПа, dP до 0,3МПа, настройка от 0,05МПа, среда-вода Тис до 150°С, УХЛ4.2 (Тос +1+40°С, влажность до 80%).

Также могут быть поставлены и другие виды и марки регуляторов расхода жидкости.
Помимо вышеприведенных регуляторов расхода (РР) жидкости рекомендуем ознакомиться со следующими видами РР:
а) РР тепловой энергии (например, РРТЭ-1 и др.).
б) РР воздуха (например, РРВ-1 и др.).
в) РР газа (например РРГ-1 и др.).
г) Измерители-регуляторы технологические (вторичные регулирующие приборы, воспринимающие выходные унифицированные сигналы от датчиков перепада давления (дифманометров-расходомеров типа Сапфир-22М-ДД, Зонд-10ДД, АИР-ДД, ДМЭР-МИ, ДМ 3583М и других), пригодных в комплекте с блоком корнеизвлечения для измерения расхода методом перепада давления на стандартных сужающих устройствах (диафрагмы — ДКС, ДБС).
Подробнее см. раздел ДАВЛЕНИЕ, подразделы: Дифманометры и Преобразователи (датчики) разности давления.

НАЗНАЧЕНИЕ, ПРИНЦИП ДЕЙСТВИЯ И ОСНОВНЫЕ ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ РАСХОДА ЖИДКОСТИ

Регуляторы расхода жидкости предназначены для автоматического поддержания заданного расхода, жидких (в т.ч. газо- и паросодержащих) сред неагрессивных к материалам регулятора в условиях эксплуатации. Корпусы регуляторов обычно изготавливаются из серого чугуна, стального литья или коррозионостойкого литья. Присоединительные размеры фланцев выполняются по ГОСТ 12815-80.
Варианты исполнения регуляторов расхода: «НО» – регулирование давления «после себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Наиболее распространенные модели регуляторов имеют:
Диаметры условного прохода DN (Ду) = 25, 32, 40, 50, 80, 100 мм.
Условное давление PN (Ру) до 1,6МПа (16кгс/см2), но возможны и более высокие значения.
Температура регулируемой среды до 180C.

Понятия, определения и дополнительная информация о регуляторах давления прямого действия (РДПД)

Принципиальные схемы включения регуляторов давления (далее РД-НО/НЗ) и перепада давления — расхода (далее РР-НО):
а) РД-НО — сборка «НО» — Нормально Открытый РД; регулирование давления «после себя» (режим перепуска).
б) РД-НЗ — сборка «НЗ» — Нормально Закрытый РД; регулирование давления «до себя» (режим стравливания).
в) РР-НО — сборка «НО» — Нормально Открытый РР; регулирование перепада давлений (РПД) — расхода (сборки «НЗ» у РПД-РР не бывает, т.к. они являются «проточными» приборами контроля расхода).

Регуляторы давления (далее РД) прямого действия (РДПД) ВРДД-НЗ , перепуска ВРДД-01-НЗ и регуляторы перепада давления (расхода) прямого действия (РПДПД) ВРПД-НО используются для автоматического поддержания необходимой величины давления или разности давления (ДД) воды в трубопроводах различного назначения путем изменения расхода, включая (открывая и закрывая) трубопроводы систем отопления (СО) и горячего водоснабжения (ГВС).

При определенной схеме подключения регуляторы перепада давления (РПД-НО) возможно использовать как регуляторы расхода (РР-НО).

РД прямого действия являются регулирующими устройствами, для которых давление протекающей рабочей среды подает энергию, необходимую для переустановки регулирующего клапана. Управление РД производится посредством гидравлического мембранного исполнительного механизма (МИМ), в рабочие камеры которого по импульсным трубкам подается давление от различных участков трубопровода (до/после РД).

Действие на поток выражается в снижении или увеличении давления в зависимости от типа РД и принципиальной схемы объекта.

Максимально допустимый перепад давления на РД — 0,4 МПа. Для увеличения срока службы изделий и уменьшения уровня шума рекомендуется перепад давления на РД принимать не более 0,2 МПа.

Регуляторы давления (РД) и перепада Д.-расхода (РР) воды предназначены для использования в системах автоматического регулирования расхода тепловой энергии отопления, горячего водоснабжения — ГВС, вентиляции, системах подачи холодной и горячей воды и других производственно-технологических процессах.

РД-НО/НЗ и РР-НО устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же на которых производится подготовка, распределение или потребление холодной или горячей воды систем ХВС и ГВС.

РД воды (ВРДД-НЗ, ВРДД-01-П-НЗ) и РР (расхода-перепада давл. ВРПД-НО) при правильном применении успешно используются для борьбы с такими негативными процессами в трубопроводах, как повышенный уровень шума, вибрация, завоздушивание, непредусмотренное штатным режимом работы объекта повышение или колебание (скачки, гидроудары) давления.

Достоинства регуляторов перепада давления ВРПД-НО

— малые габариты по сравнению с РПД большинства других производителей;
— защита мембраны от повреждения при неправильной подаче давления;
— под регулировочной гайкой установлен подшипник, что значительно облегчает процесс настройки; при настройке на небольшие значения перепада давления гайку можно вращать рукой без гаечного ключа;
— перед отверстиями в плунжере для впуска воды в разгрузочную камеру, расположенную над поршнем, установлен щелевой фильтр для предотвращения загрязнения разгрузочной камеры;
— детали, контактирующие с рабочей средой, изготовлены из материалов, стойких к воздействию горячей воды;
— высокое качество поверхностей деталей, контактирующих с рабочей средой, что обеспечивается обработкой на высокоточных станках с ЧПУ производства США и Южной Кореи;
— использование мембран и уплотнительных колец производства Германии;
— несколько значений условной пропускной способности — Kv для одного номинального диаметра условного прохода — DN;
по требованию заказчика изготавливаются регуляторы с нестандартными значениями Kv;
— регуляторы поставляются с широкими диапазонами настройки: (0,04-0,7) МПа или (0,2-1,2) МПа;
— возможность использования регуляторов перепада давления в качестве регуляторов давления «после себя»;
— изготовление широкой линейки регуляторов DN 15…DN 150;
— возможность установки в любом положении: на горизонтальных, вертикальных и наклонных трубопроводах, задатчиком вверх, вниз, в сторону, в любом направлении;
— резьбовые соединения, находящиеся в рабочей среде, стопорятся высокотемпературным герметиком, что предотвращает возможность самоотвинчивания деталей при эксплуатации;
— конструкция посадочных мест уплотнительных колец исключает возможность их выпадения или закусывания в процессе работы РПД.

Комплектация и дополнительное оборудование регуляторов давления прямого действия (РДПД)

Виды дополнительного оборудования и состав комплекта монтажных и присоединительных частей (КМЧ/КПЧ Ду15…150мм) в первую очередь зависит от монтажно-конструктивного исполнения регулятора давления прямого действия (далее РДПД), при этом различают следующие основные промышленные исполнения:
— Резьбовое (муфтовое) : крепление через специальный комплект присоединителей (накидные гайки («американки») с фланце-резьбовым штуцером, применяются на трубопроводах малого диаметра условного прохода (Ду-10, 15, 20, 25, 32, 40мм);
— Фланцевое : врезной — ВРПД имеет собственные уже приваренные к корпусу фланцы, выполненные согласно требований ГОСТа, монтаж осуществляется к ответным фланцам трубопровода через прокладки посредствам крепежа (болты/шпильки, гайки и шайбы).
— Межфланцевое (присоединения типа «Сэндвич» когда врезной ВРПД не имеет собственных фланцев и зажимается(стягивается) шпильками в разъем трубопровода между ответными фланцами).

Виды доп. оборудования и комплектации:
— Комплекты монтажно-присоединительных частей (КМЧ/КПЧ): присоединители, крепеж, комплекты ответных фланцов («КОФ» по ГОСТ 12820-80, 12821 и др.)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
— Фильтры (для защиты от попадания твердых частиц на уплотнительные поверхности и движущиеся детали перед регулятором давления рекомендуется установить сетчатый фильтр грубой очистки).
— Элементы трубопровода : переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
Фланцевое присоединение регламентируется ГОСТ 12815-80, ГОСТ 12820 или ГОСТ 12821.

Дополнительное оборудование узлов контроля, регулирования и учета давления и расхода (УРР и узлов учета тепловой энергии (УУТЭ)):
— Трубопроводная арматура : монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА : вычислители, манометры, дифманометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.

По заявке потребителя могут быть высланы следующие документы : карта(форма) заказа (опросный лист), паспорт регулятора давления (РД) и расхода (РР) прямого действия (РДПД), сертификат соответствия, свидетельство об утверждении типа, разрешения на применение, декларация о соответствии, техническое описание и руководство по эксплуатации, а также другие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и т.п.).

Copyright © 2015-2017 все права защищены,
текст зашифрован, копирование отслеживается и преследуется ;
авт.- ДВ, ред.-ФМВ; соавторы ВОГ/ВЭМ, КЦ-М0/П0.
ГК Теплоприбор — производство и продажа КИПиА: Регуляторы давления (РД) и перепада — расхода (РР) прямого действия (РДПД) для закрытых и открытых водяных и паровых систем теплоснабжения (СО/ЦТС), водоснабжения (ГВС, ХВС) и регулирования прочих технологических процессов.
См. техописание/характеристики РДПД, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) регулятор давления (РД) и перепада — расхода (РР) прямого действия (РДПД-НО/НЗ) по цене производителя в наличии и под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ (прочую информацию по заказу — см. официальный сайт ГК Теплоприбор).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Представляют собой переменные гидравлические сопротивления, обеспечивающие постоянный расход при изменяющемся давлении на входе регулятора. Самым простым средством регулирования (ограничения) расхода являются диафрагмы (диски с отверстием), на которых гасится избыточное давление пред арматурой (давление, превышающее рабочее давление арматуры). Регулятор расхода с пружиной состоит из корпуса, в котором расположен подвижной клапан и пружина. Вода проходит через центральное отверстие в клапане и регулируемый зазор между корпусом и клапаном. При увеличении расхода под действием гидродинамических сил на клапан, пружина сжимается – клапан приближается к седлу, уменьшая площадь проходного сечения между корпусом и клапаном. В результате расход уменьшается до прежнего значения. Более совершенна конструкция регулятора РРЛТ.

В регулирующем клапане поворотного типа (рис. 3.5) количество воды регулируется изменением площади проточного сечения в результате поворота зо­лотника относительно гильзы клапана, закрепленной в корпусе. Золотник поворачивается с помощью рычага, который перемещается от колонки дистанционного управления (КДУ), колонки автоматического регулиро­вания или термостата.

В регулирующих клапанах шиберного типа (рис.3.6) в отличии от задвижек затвор выполнен в виде плоского шибера, в котором имеется профилированное отверстие. При перемещении шибера происходит изменение площади проточного отверстия, чем достигается плавное регулирование количества протекающей воды. Такие клапаны имеют очень малый нерегулируемый пропуск воды.

Предохранительная арматура

К предохранительной арматуре относятся предохранительные клапаны, обратные клапаны и воздухоотводчики. Эта арматура применяется в местах, где возможно образование гидравлического удара, повышение давления или обратный ток воды в трубопроводах. Клапаны могут быть пружинными и рычажно–грузовыми. Предохранительные клапаны монтируют на гидропневматических баках, после насосов.



Обратные клапаны

Обратные клапаны (рис.3.7) предназначены для автоматического предотвращения обратного тока воды в трубопроводе, например при остановке насосов. Обратные клапаны могут быть подъемные и поворотные. В поворотном клапане диск, перекрывающий проход, вращается на оси. В подъемных клапанах диск укреплен на направляющем штоке. Быстрое закрытие клапана может вызвать гидравлический удар в трубопроводе. Для устранения этого разработаны конструкции обратных клапанов, в которых посадка диска на гнездо замедляется амортизаторами.
