Схема присоединения к трубопроводу гидроаккумулятора. Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

01.11.2019

При обеспечении строения водой из скважины или колодца в обязательном порядке устанавливается гидроаккумулятор, представляющий собой емкость подходящего объема. Его обычно используют в связке со специальным реле давления. Для гидроаккумулятора оно является управляющим устройством, позволяющим сократить количество рабочих циклов насоса.

Основные составляющие насосной установки с гидроаккумулятором

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Обычно реле состоит из следующих элементов:

корпуса из пластика;
резиновой мембраны;
поршня из латуни;
мембранной крышки;
шпилек с резьбой;
металлической пластины;
муфты для крепления кабеля;
колодки для клемм;
шарнирной платформы;
регулировочных пружин;
контактного узла.

Дополнение! При работе на подвижную часть платформы давят регулировочные пружины, противодействующие усилию, создаваемому поршнем. Включение и выключение насоса зависит от степени их сжатия.

Оптимальное давление внутри гидравлического бака

Любой гидроаккумулятор внутри имеет резиновую мембрану, которая разделяет пространство на две камеры. В одной из них содержится вода, а в другой – сжатый воздух. Благодаря такому строению удается создавать нужное давление при наполнении и опустошении резиновой емкости.

Чтобы продлить срок службы приспособления, необходимо знать, какое давление должно быть в гидроаккумуляторе. Оно во многом зависит от показателей, выставленных для включения насоса. Давление внутри бака должно быть приблизительно на 10 процентов меньше.

К примеру, если включение установлено на 2,5 бар, а выключение – на 3,5 бар, то следует давление воздуха внутри емкости настроить на 2,3 бар. Готовые обычно не требуют дополнительной регулировки.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, проводов для насоса.

Обратите внимание! Электромонтажные работы должны осуществляться в отключенном состоянии от сети. При установке нельзя пренебрегать соблюдением общих правил технической безопасности.

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Обратите внимание! Перед тем, как настроить реле давления гидроаккумулятора, необходимо запомнить простую истину. Минимально допустимая разница между максимальным и минимальным значением не должна быть меньше 1 атмосферы.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Модель	Габариты в миллиметрах	Цена в рублях
Джилекс РДМ-5	110х110х70	900
Danfoss KP1	107х65х105	1 570
Беламос PS-7	150х80х150	575
Калибр РД-5	103х65х120	490

Статья по теме:

Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для разных размеров.

Обратите внимание! В среднем на семью из 4-8 человек, как правило, хватает гидроаккумулятора вместимостью 50 л. При меньшем количестве проживающих людей приобретается емкость объемом 24 л, а при большем – 100 л.

Подведение итогов

Так как гидроаккумулятор без реле давления, представляющего собой управляющее устройство, функционировать не способен, особое внимание уделялось установке и настройке именно этого прибора. При правильной регулировке изделия вполне реально продлить эксплуатационный период основного оборудования.

Регулировка реле давления гидроаккумулятора насосной станции – ничего сложного (видео)

Возможно Вам также будет интересно:

Самостоятельная установка и регулировка реле давления воды для насоса

Система водоснабжения частного дома просто обязана быть надежной и обеспечивать дом водой бесперебойно при любых климатических условиях. С горем пополам это получается у централизованной системы водоснабжения и там, где есть возможность к ней подключиться, частники обеспечены водой круглогодично. В тех же случаях, когда такой возможности нет, приходится устраивать систему водоснабжения своими руками, а схема подключения элементов системы зависит от массы факторов.

Назначение современного гидроаккумулятора

Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. - содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов - Рефлекс и Цильмет.

Функции гидроаккумулятора

Необходимо коснуться также основных более подробно, тогда схемы подключения и необходимость в каждой из них будут гораздо яснее.

Стабилизация давления в системе водоснабжения. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под указанным давлением, независимо от того, какое давление при этом создает гидронасос и какого он типа. Это продлевает ресурс дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
Аккумуляция, накопление минимального запаса воды на случай перебоев с энергопоставками. В зависимости от модели гидроаккумулятора, он может накапливать определенное количество воды и работать некоторое время в автономном режиме, без участия насоса. Минимальный объем аварийного гидроаккумулятора - 100-120литров.
Опережение и демпфирование гидроудара. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети, может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к и отопления. Гидроаккумулятор исключает скачки давления и возникновение гидроудара.

Схема подключения гидроаккумулятора к насосам

В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.

Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. При этом обязательной будет установка обратного клапана, чтобы вода под созданным в устройстве давлением, не выталкивалась обратно в скважину. Объем гидроаккумулятора вычисляется, исходя из уровня потребления воды. Среднее количество включений насоса по паспорту - около 10, поэтому опираясь на эти данные выбирают гидроаккумулятор соответствующего объема.
Поверхностный насос с гидроаккумулятором подключаются несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, проходит вначале через накопительную емкость, после чего подается потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой цепи необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором и выставлены пограничные параметры.
Кроме этих схем, существуют еще схемы подключения гидроаккумулятора в составе насосной станции, с повысительным насосом, а также схема подключения для устройства системы отопления. Различаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бак, дополнительные электронные клапаны и регуляторы.

Зная эти схемы, хотя бы в общих чертах, можно обеспечить свой дом водой круглый год и на стабильно высоком уровне. Главное, правильно выбрать хороший гидроаккумулятор.

Гидравлическим аккумулятором называется установка, которая используется с целью поддержания давления и создания резерва воды в бытовых целях во время отключения насоса. Данный прибор представлен в виде ёмкости для воды с резиновой эластичной мембраной, расположенной внутри неё. Сама мембрана имеет герметическое соединение с металлическим корпусом бака, которое осуществляется при помощи фланца. Пространство, расположенное между металлическим корпусом и мембраной, заполнено сжатым воздухом.

Без использования данного агрегата довольно сложно представить качественно функционирование всей . Соответственно, вопрос выбора данного устройства стоит максимально остро. При условии отсутствия определённых знаний в данной области довольно сложно выбрать наиболее подходящей прибор. В данном контексте целесообразным будет решение о привлечении стороннего специалиста с целью получения консультативных указаний.

Принцип работы гидроаккумулятора

Гидроаккумулятор состоит из металлического корпуса и мембраны. Также в приборе установлен фланец с пропускным клапаном и ниппель, предназначенный для закачки воды. Принцип функционирования устройства достаточно прост.

На первоначальном этапе насос начинает перекачивать воду, которая впоследствии по попадает в резиновую мембрану внутри гидравлического аккумулятора. Ёмкость заполняется до того момента, пока давление не станет максимальным. Уровень этого показателя можно предварительно выставлять на реле-регуляторе. При условии достижения максимального давления происходит отключение насоса в автоматическом режиме. Следует отметить, что частота периодичности включения и отключения насоса напрямую зависит от объёма гидроаккумулятора - чем он будет больше, тем реже будет осуществляться данная процедура.

Благодаря установленному гидравлическому аккумулятору, давление внутри системы водоснабжения способно продержаться ещё определённый промежуток времени. Это позволит немного поддержать работоспособность всей системы.

Виды гидроаккумуляторов

В первую очередь при выборе гидравлических аккумуляторов следует обращать внимание на объём устройства, который может варьироваться от 24 до 1000 литров. Для этого необходимо предварительно проанализировать количество воды, которая регулярно потребляется для бытовых целей. Если говорить о минимальных потребностях в виде туалета, душа, кухни, полив грядок на прилегающем участке, то вполне можно обойтись аккумулятором с объёмом в 24 литра. Если же речь идёт о более глобальных целях, тогда следует воспользоваться более существенным устройством. В крайнем случае, при условии необходимости в увеличении объёма потребляемой воды можно дополнительно установить второй гидравлический аккумулятор минимального размера.

Классификация по способу установки

По этому признаку гидравлические аккумуляторы могут быть горизонтальные или вертикальные. Отличия таких устройств заключается не только в способе размещения, но и в разном удалении излишнего воздуха.

В гидроаккумуляторах вертикального типа предусмотрена установка фитинга с клапаном, через которого производится спуск воздуха. В горизонтальных гидравлических аккумуляторах необходимо использовать дополнительный участок водопровода, который состоит их шарового крана, слива и воздушного выводного ниппеля. Здесь же следует отметить факт отсутствия клапана в горизонтальных гидроаккумуляторах минимального объёма.
Гидравлические аккумуляторы горизонтального типа используются для последующей установки на них наружных насосов. Вертикальные же применяются во время работы с насосами погружного типа.

Классификация по назначению

Здесь следует отметить, что существует три вида гидравлических аккумуляторов. Каждый из них имеет свои конструктивные особенности и различные условия эксплуатации.

Первые из них предназначены для холодной воды . Они используются с целью подачи и накапливания жидкости. Кроме этого, такие устройства способны выполнять защитную функцию, минимизируя возможный вред от механического воздействия, возникающий вследствие гидроударов при скачках показателей давления.
Второй вид гидроаккумуляторов используется для горячей воды . Особенность данного прибора заключается в том, что он способен функционировать при максимально высоких температурных показателях жидкости.
Третий вид гидравлических аккумуляторов применяется для отопительных систем и является её очень важным элементом. Такие аккумуляторы имеют вид расширительных баков.

Особенности подключения к поверхностному насосу

Гидравлический аккумулятор может подключаться к поверхностному или погружному насосу. Технология проведения работ в разных случаях будет несколько отличаться. При подключении к поверхностному насосу предварительно следует уделить внимание проверке давления воздуха в баке. Для проведения процедуры может понадобиться штуцер с пятью выходами, манометр, пакля и герметик.

Последовательность выполнения действий будет выглядеть таким образом:

Проверка давления в баке.
Подключение штуцера к баку.
Подключение реле.
Подключение манометра.
Подключение трубы, ведущей к насосу.
Тестирование и запуск системы.

Штуцер здесь необходим для качественного соединения насоса, гидроаккумулятора, манометра и реле. Пятый выход может понадобиться для подключения водопроводной трубы, ведущей в дом.

На первоначальном этапе следует подключить штуцер к баку посредством использования жёсткого шланга или фланца. После этого к нему прикручивается манометр, регулятор и труба, идущая от насоса.

Важно! В конце проведения работ необходимо очень качественно загерметизировать все резьбовые соединения посредством использования пакли и специального герметика. Запускать насос необходимо только после тщательного изучения всех участков на факт наличия течи.

Особенности подключения к погружному насосу

Погружной насос, в отличии от поверхностного, расположен непосредственно или скважине. Оттуда вода поступает прямо в гидравлический аккумулятор. При подключении устройства в этом случае очень важно акцентировать внимание на установке обратного клапана, который необходим для предотвращения выдавливания воды мембраной.

Гидравлический аккумулятор в этом случае устанавливается на насос перед подачей воды. В некоторых случаях на крышке устройства по выкачиванию воды нарезается резьба. Это необходимо для того, чтобы облегчить процедуру монтажа.

Очень внимательно следует проводить установку обратного клапана. Данное решение поможет предотвратить выдавливание воды мембраной обратно в скважину. Это прямым образом влияет на качество функционирования .

После того, как монтаж обратного клапан был удачно проведён, можно приступить к разрешению очередного вопроса, заключающегося в подсоединении трубы для подачи воды. Предварительно следует измерить длину трубы. Для этого можно использовать простую верёвку с грузом на конце. Измерять данные необходимо от самого края скважины к насосу. Целесообразно сделать так, чтобы впоследствии расчёта длины насос смог висеть над поверхностью дна скважины приблизительно на высоте 20 или 30 см.

Любая система водоснабжения, даже собранная идеально и из самого качественного оборудования, может испытывать неполадки в работе.

Наиболее часто встречающаяся проблема – снижение давления в системе, из-за чего вода не может добраться до водоразборного пункта.

Для решения этой проблемы используется – устройство, накапливающее воду и содержащее сжатый воздух.

Именно за счет последнего оно и работает: вода набирается в аккумулятор насосом, после чего выталкивается в систему за счет давления воздуха. Это позволяет давлению воды в системе водоснабжения всегда находиться на одном уровне.

Чтобы все работало без неполадок, нужно правильно подключить агрегат к источнику воды – скважине, колодцу или водопроводу. Сделать это своими руками можно несколькими способами.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите) В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

происходит в следующем порядке:

Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
Труба от насоса, выходящая на поверхность, подключается к через штуцер.
К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком.

Установка с поверхностным насосом

Если вода в систему накачивается из водопровода и погружение насоса не требуется, его можно установить рядом с самим аккумулятором.

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Исходя из рабочего значения определяют, каким должно быть минимальное давление, то есть такой показатель, при котором начнет работать насос.

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

сам гидроаккумулятор;
труба от насоса, подключенного к источнику воды;
бытовой водопровод;
реле;
манометр.

Подключение реле давления

Чтобы реле правильно работало, его нужно не только правильно подключить к штуцеру, но и настроить.

Для его функционирования нужно электричество.

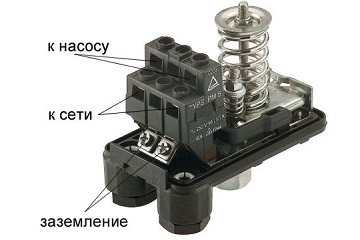

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция – это комплекс оборудования, который включает в себя мощное перекачивающее оборудование, гидроаккумулятор и контролирующие приборы.

Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.

Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.

В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.

Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.

Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:

Большинство работ, связанных с разработкой и установкой систем водообеспечения, требуют определенного опыта и ясного представления специфики работы системы водоснабжения на основе артезианской скважины. Но даже в таком непростом деле существует немало отдельных элементов и узлов, которые вполне по силам установить своими руками. Например, выполнить подключение гидроаккумулятора и реле давления к насосу. Сложность такой работы минимальна, установка гидроаккумулятора для систем водоснабжения не требует специальных навыков или знаний электромонтажа, потребуется настрой добросовестно выполнить монтаж своими руками и грамотная схема водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Существует три классических варианта компоновки насосно-гидроаккумуляторного оборудования для скважины:

В первом случае используется погружной насос, находящийся в скважине под слоем воды в 1-2метра, автоматика, фильтр и гидроаккумулятор могут находиться в кессоне на оголовке скважины, но с таким же успехом для всего оборудования установку можно выполнить в подвальном помещении дома;
Во втором случае используют поверхностную насосную систему и гидроаккумулятор, который не обладает напорными возможностями погружных агрегатов, поэтому их стараются расположить как можно ближе к скважине и уровню воды. Чаще всего в кессоне монтируется насос с реле давления воды и сам гидроаккумулятор;
В третьем варианте, называемом еще дачно-огородным, воду из скважины поднимает поверхностный насосный агрегатили простой вибрационный «Малыш» в водяной бак огромной емкости. Воду можно подавать в водопровод дома, не используя дополнительное насосное устройство, только естественное давление водяного столба, поливать грядки и заправлять летний душ, мыть технику, в общем, использовать установку по своему усмотрению.

К сведению! В любом случае, прежде чем настроить реле давления гидроаккумулятора, потребуется правильно рассчитать потребный напор воды в доме с учетом требований бытовой техники и существующего перепада высоты между уровнем насоса и максимальной точкой отбора воды в доме, чаще всего это кран сброса воздуха системы отопления.

Последовательность работ при установке гидроаккумулятора своими руками

Непосредственно после выполнения бурения скважины и определения дебета приступают к ее обустройству. На основании глубины залегания водоносного слоя и степени ее загрязнения солями и песком принимают решение о способе оформления оголовка, где необходимо поставить насос, и какой именно вариант насосной системы и гидроаккумулирующей установки подойдет лучше всего.

Установка гидроаккумулятора в паре с погружным насосом

Погружной насосный агрегат всегда обладал массой преимуществ, но чем мощнее и совершеннее насос, тем больший объем гидроаккумулирующей установки необходимо использовать для компенсации пульсации и гидравлических ударов. Поэтому при выборе схемы установки насосной аппаратуры и гидроаккумуляторного устройства последовательно определялись параметры системы:

Потребное давление и расход воды для обеспечения нормального водоснабжения дома с учетом глубины скважины и удаленности от его оголовка постройки дома;
Какая мощность насоса и объем бака гидроаккумулятора обеспечат необходимую производительность и плавность работы систем водоснабжения;
Где расположить основные узлы аппаратуры системы водоснабжения: насоса, гидроаккумулятора, автоматики и фильтров.

К сведению! Для обеспечения работы дорогих и мощных насосных систем датских, немецких и итальянских производителей чаще всего используют гидроаккумуляторы от 50 до 100 литров, которые устанавливают в обустроенном месте подвального помещения или цокольного этажа.

Большой напор и давление «европейских» моделей позволяют ставить гидроаккумулирующие установки на значительном удалении от скважины, даже при наличии в здании второго этажа и бытовой техники, требующих повышенного напора воды в системе водоснабжения.

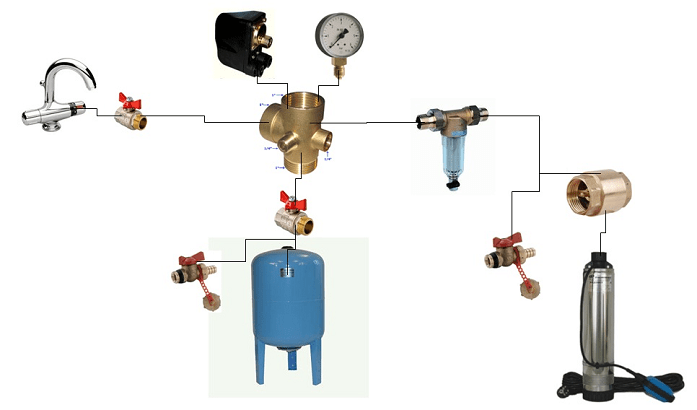

Стандартная разводка труб подключений изображена на схеме.

Такой вариант установки гидроаккумулятора в систему водоснабжения дает ряд значимых преимуществ:

Хорошо проветриваемое и частично отапливаемое помещение позволяет предупреждать выпадение конденсата на поверхности гидроаккумулятора и систем электроавтоматики;
Удобно обслуживать гидроаккумуляторный бак и фильтр, по существующим нормам рекомендуется проверять показания манометра в воздушной камере аккумуляторного баллона и настройки реле давления для гидроаккумулятора не реже одного раза в два-три месяца;
При необходимости можно сливать воду из системы водоснабжения непосредственно в резервную емкость или в канализацию.

Важно! Установка гидроаккумулирующего устройства в отдельном помещении требует, чтобы полипропиленовые трубы укладывались в грунт на глубину не менее глубины промерзания с уклоном в сторону скважины не менее 2о. Это обеспечит выход пузырьков воздуха к фильтру и месту подключения гидроаккумулирующего баллона.

Основой для построения такого узла системы водоснабжения является бак гидроаккумулятора, чаще всего вертикального исполнения на опорах. В нижней части бака вкручивается пятивыводной штуцер, через который подключается насосная линия, выводная линия, датчик реле давления и манометр. Насосную магистраль чаще всего от скважины к гидроаккумулятору изготавливают из полипропиленовой трубы. В небольших системах водоснабжения соединения могут выполняться гибкими шлангами, а реле и фильтр обычно располагаются на специальном креплении на высоте не менее метра над уровнем пола.

К недостаткам таких схем относят чувствительность погружных насосных систем к большому содержанию песка и солей. Обратный клапан в погружных системах чаще всего находится на выходе из насоса на большой глубине. После подъема определенного количества воды оставшийся в выводной трубе песок медленно оседает, опускаясь на глубину, и постепенно скапливается на корпусе обратного клапана, попадает внутрь устройства, что приводит к выходу из строя дорогостоящего агрегата.

Для отечественных погружных насосов типа «Водомет» можно выполнить установку в кессон или оголовочный колодец. Чаще всего такая схема применяется для маломощных насосных систем, при неглубоком залегании водоносного слоя.

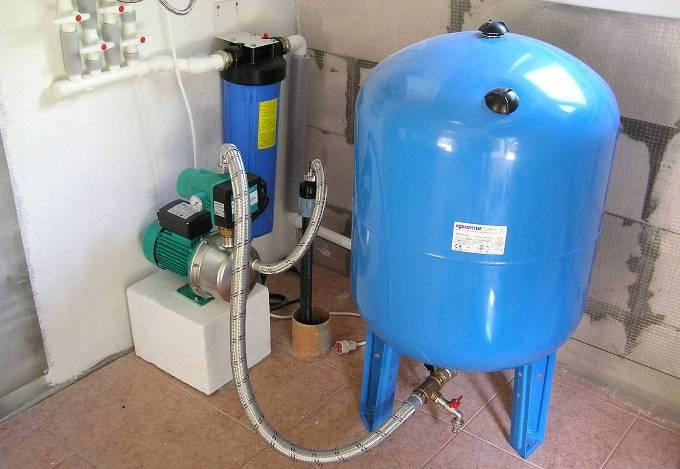

На фото можно увидеть классически правильный вариант установки погружной насосной системы и гидроаккумулятора в колодце.

Вывод из горловины скважины подается на фильтр, далее на гидроаккумулятор, и только после этого на реле давления погружного насоса. Вывод из скважины на фильтр и гидроаккумулятор выполнен гибким шлангом, вся остальная арматура спаяна из пластиковых труб. Что дает такая схема? Такая установка позволяет выдавать на гидроаккумулятор и реле очищенную от песка воду.

Подключая систему к водной магистрали через фильтр, значительно повышается надежность работы автоматики. Реле должно быть максимально освобождено от загрязнений и песка, в противном случае уже через пару месяцев будут перебои в срабатывании.

В центральной части выводной магистрали, идущей от реле давления к входу в водопроводную систему дома, стоит шаровый кран с тройником, позволяющий решить довольно непростой вопрос: как слить воду при регулировках давления срабатывания реле автоматики.

Для больших перепадов высоты, или если в скважине вода очень низкого качества, выполняют установку дополнительных гидроаккумулирующих устройств с разделением объемов чистой воды и технической воды. Система состоит из двух гидроаккумуляторов и бака для чистой воды. В комплекте к насосу в скважине стандартно выполняется установка гидроаккумулятора-накопителя неочищенной воды, из которого жидкость через фильтр грязи и нейтрализации взвесей поступает на вход вихревого насоса, закачивающего воду через мембранные фильтры в гидроаккумулятор для чистой воды, расположенный в доме или подвальном помещении. Из бака вода отбирается и направляется к месту использования в системе водоснабжения обычным сетевым насосом.

Насосное устройство, забирающее неочищенную воду из скважины, должно быть максимально нечувствительным к содержанию жестких солей и глинистой взвеси в артезианской воде.

Простая установка гидроаккумулятора с поверхностным насосом

Лучше всего для этих целей выполнить установку должным образом настроенный центробежный насос с эжектором и небольшим гидроаккумулятором. В качестве резервного источника воды первый гидроаккумулятор использоваться не будет, поэтому можно ограничиться небольшой мембранной моделью на 10-12 литров.

Особых отличий в использовании и установке гидроаккумулятора с поверхностным насосом нет, кроме того, что:

Установка гидроаккумулятора и реле давления должна выполняться как можно ближе к насосу;
Между центробежным насосом и гидроаккумулятором должен стоять фильтр и обратный клапан, иначе при каждом включении водопроводного крана с шумом и вибрацией вы будете получать смесь из воздуха и воды.

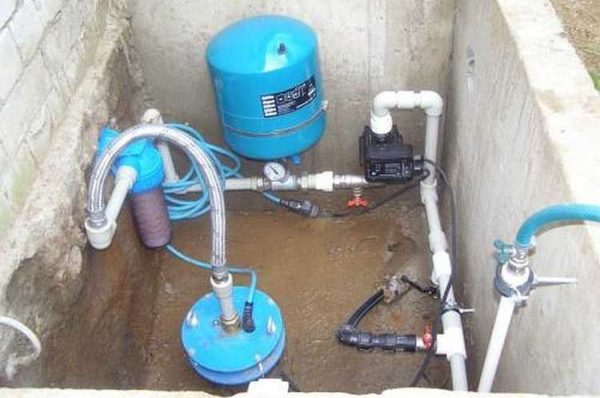

Дачно-огородный вариант установки гидроаккумулятора
