Котельная в частном доме: строгие правила оформления и простор для инженерных решений. Схемы котельной в частном доме, нормы и типы проектирования Как сделать котельной частного дома

02.11.2019

Где сделать котельную в доме? Какие требования к котельному помещению и оборудованию? . Какие особенности обеспечения устройств в котельной? На все эти вопросы постараемся ответить. Во избежание дальнейших проблем с оборудованием и неудобствами пользования. По расположению помещения для котельного оборудования, разделяют несколько часто используемых вариантов:

Котельная внутри дома , в отдельном помещении.
Котельная комната расположена под крышей, на мансарде .
Отдельное здание для котельной.

Отделка котельной. Как сделать котельную своими руками?

Что необходимо знать, чтобы сделать котельную своими руками? В принципе ничего сверхестественного в том, чтобы сделать котельную нет. Что касается , то тут всё действительно сложно. Что касается или тёплому полу, то это вопрос попроще.

Итак: как сделать котельное помещение доме?

Нужно отделить котельное помещение от смежных комнат стенами из , это понятно.
Если вокруг котла необходимо установить ограждающие конструкции, то их необходимо окрасить специальными термостойкими красками. Спросите в любом строительном магазине, Вам подскажут.
Вполне можно использовать как материал для котельной, керамическую плитку и специальные панели из металла.
Нужно защитить или оштукатурить все минеральные поверхности, так как от перепадов температур, они будут разрушаться.
Если дом деревянный, необходимо пройтись специальной противопожарной грунтовкой.
В качестве изоляционного материала, также хорошо использовать огнестойкий гипсокартон.
Пол: пол лучше всего цементно-песчаный, в идеале покрытый плиткой. Хорошо и позаботиться о гидроизоляции, чтобы избежать протечек, если Ваш котёл двухконтурный, или предвидятся перепады температур, которые могут образовывать конденсат.
Касательно потолка, можно просто покрасить.
При проектировании котельной необходимо предусмотреть место для всех устройств которые будут располагаться в помещении (например ), места должно быть достаточно для свободного доступа ко всем устройствам.

Требования к котельной в частном доме:

Котельное помещение в доме накладывает определённые требования. Если мощность всех ваших отопительных приборов, составляет до 350 кВт, а для частного дома такой мощности чаще всего более чем достаточно, то основными требованиями к котельной являются:

Помещение котельной должно быть не меньше 15 кубических метров . Но всё же лучше уточнить точные параметры у вашей обслуживающей фирмы и коммунальных служб.
Высота потолков не меньше 2 метра 50 сантиметров .
Несмотря на выше перечисленные параметры, для обслуживания котла и сопутствующего оборудования должен быть предусмотрен комфортный подход со всех сторон.
Отопительное помещение должно быть отделено от остальных помещений стенами из .
Если у Вас деревянные стены, то их, конечно необходимо изолировать термоизоляционными материалами .

БЕЗОПАСНОСТЬ! В случае взрыва оборудования(что практически невозможно, если всё установлено правильно, но всё же безопасность прежде всего) необходимо предусмотреть размер окна, тогда если взрыв произойдёт, вылетит оконный проём, но само здание не разрушится. Чтобы расчитать размер оконного проёма, просто берёте ваш объём котельной и умножаете на 0,03. Например: если объём вашей котельной 20 кубических метров, умножаем на 0,03. 20х0,03=0,6 (м2) То есть площадь вашего окна должна быть не меньше 0,6 метров квадратных.
Как сделать вентиляцию в котельной? Во избежание скопления газов, которые могут привести к взрыву, котельная обеспечивается вентиляцией. Диаметр вытяжного отверстия не меньше 13 см . Хотя выдвигают свои требования в зависимости от модели котла.
Как сделать вытяжку в котельной? Необходимо предусмотреть и втягивание воздуха . В противном случае, в случае недостачи воздуха, котёл просто может не корректно работать, вплоть до затухания горения. 0,01 квадратных метров отверстия на 10 кВт от мощности оборудования. Например: возьмём условную мощность котла в 100 кВт, значит общая площадь отверстий для втягивания возуха должна быть 0,1 квадратных метров, или 10 сантиметров. Чаще всего либо ставят вентиляционные сетки над дверью, либо прорезают отверстия внизу двери, общая площадь которых должна составлять достаточную для обеспечения воздухом котельного помещения.
должна происходить так, чтобы труба, уходящая в дымоход не должна быть меньше диаметра выходного отверстия из котла.
Стяжка под котлом должна быть не тоньше 5 см
Всё электрическое оборудование(например ) в котельной должно быть заземлено .
Все закрывающие вентили должны быть в свободном доступе, для экстренного ограничения.
Если в котельной больше одного котла , все они должны иметь отдельные друг от друга выводы в дымоход.
Кроме обустройства котельной стоит подумать также о том, где стоит организовать .

Вы решили сделать котельную? В таком случае вам нужно ознакомиться с особенностями этой постройки и методами ее возведения. Требования к котельной определяются в зависимости от того, какой вид топлива будет использоваться и где она будет располагаться.

Итак, по расположению котельные бывают:

Отдельностоящие – представляют собой отдельные здания, соединяемые с домом только инженерными коммуникациями. Это наилучшее решение, потому что в этом случае вы не ограничены в выборе котла отопления , котельная ни каким образом не будет нарушать покой проживающих в доме людей.
Пристроенные котельные представляют собой отдельные здания, которые примыкают одной стеной к дому.
Встроенные котельные всегда расположены в одном из помещений дома. В соответствии с техникой безопасности не каждый агрегат отопления может быть установлен в доме.

Основные требования

В одном помещении котельной можно использовать максимум два котла. Приточно-вытяжная вентиляция, а соответственно и дымоход , должны соответствовать мощности и конструкции установленного агрегата для отопления жилой площади.

Нельзя хранить в котельной какие бы то ни было горючие материалы и вещества!

Стены можно построить из бетона или кирпича. Пол может быть покрытым металлическим листом, на него также можно уложить керамогранитную плитку или же просто оставить бетонным. Что касается стен, то их можно облицевать негорючей минеральной штукатуркой или кафельной плиткой. Дверь котельной должна обладать противопожарными свойствами. Вокруг котла всегда должно оставаться достаточное пространство для удобства эксплуатации и обслуживания. Величина помещения для котла определяется в технической документации. Из этой статьи вы узнаете, как построить котельную универсальную, отдельностоящую.

Строительство отдельностоящей котельной

Вначале следует позаботиться о наличии домового контура заземления . Для этого вбейте в грунт 4 металлических трубы, имеющих диаметр 57 мм, по периметру. Глубина вбивания составляет 3 м, после этого трубы нужно соединить между собой, сделать это можно при помощи сварки . Сделайте связь с заземлением домового контура при помощи соединения стальными прутками, имеющими диаметр 12 мм.

После того как ленточный фундамент будет готов, можно приступать к возведению несущих стен, при этом в нижней или же верхней части стены важно предусмотреть отверстие для вентиляции. Котельная должна иметь собственные стены, представляющие собой отдельную несвязанную с домом конструкцию. Чтобы не допустить каких-либо оплошностей, купите оборудование для отопления дома , в паспорте которого прописаны основополагающие требования к постройке.

Безопасность жизни людей зависит от того, насколько четко котельная соответствует требованиям!

Теперь следует провести установку участка газопровода до опуска. Стоит заметить, что сам опуск делают только специалисты соответствующей организации. Однако отверстие предусмотрите заранее во время строительства котельной. Если помещение должно быть большим, то в нем лучше сделать два небольших окна. Это предоставит возможность при необходимости хорошо проветрить помещение. Кроме того, таким способом организуют более равномерное естественное освещение котельной.

При строительстве котельной крайне важно предусмотреть обустройство вентиляции. Для этого в верхней части несущей стены сделайте отверстие. Стоит заметить, что вентиляция может быть не только верхней, но и нижней. Эффективней всего сделать комбинированную систему вентилирования.

В котельной с котлом, работающим на газу, нельзя устанавливать принудительную вентиляционную систему. Минимальная ширина входной двери тоже имеет значение, она не должна быть уже, чем 80 см.

Устройство верхнего перекрытия

При аварии перекрытие будет служить клапаном, который обезопасит конструкцию от взрыва, а это означает, что оно должно быть легким. Нельзя думать, что оно будет холодным. К лагам надо будет прикрепить подшивной потолок. Его сделайте из досок, толщиной в 30 мм. После этого, необходимо уложить битуминизированную бумагу, на которую после следует насыпать слой опилок. Потолок изнутри отделайте теплоизоляционным материалом, имеющим толщину 4 мм. А потом установите обрешетку.

Доски и обрешетка должны быть обязательно обработаны огнебиозащитными средствами.

После того как строительство самого здания котельной завершено, нужно ее оформить, проведя отделочные работы. Все стены оштукатурьте , а пол выровняйте.

Особенности отделки

Внутренняя отделка должна быть качественной.

Стены. По периметру обклейте их теплоизоляционными материалами. Установите бруски для воздушных зазоров. На бруски в дальнейшем и будет закреплена панель ПВХ.
Пол. Его можно оставить цементным, но если вы хотите соблюдать в этом помещении чистоту, то лучше положить на пол керамогранитную плитку.

Для обустройства бесперебойной работы двухконтурного котла, следует предусмотреть место для подвода к котлу холодной воды и, соответственно, вывода от него к дому горячей воды.

Если установлен электрический котел

Электрический котел – это наиболее безопасный агрегат для обогрева дома. Теплоноситель в этом котле не выделяет продуктов сгорания, а, значит, и вентиляция для его обустройства не нужна. Электрические котлы просты в установке, за ними легко ухаживать и обслуживать. КПД электрокотла во многих случаях достигает 99%. Агрегаты работают практически бесшумно. Недостаток котла – полная зависимость от электроснабжения. Кроме того, для дома, площадью 200 м 2 , необходим котел мощностью 20 кВт.

Особенности помещения под монтаж твердотопливного котла

Взрывоопасность твердотопливных котлов сводится к минимуму, поэтому и требований к помещениям, предназначенным для их установки, предъявляется немного. Топливо к котлу нужно догружать регулярно, а значит, и доступ к нему должен быть всегда свободным. Расстояние между стеной и агрегатом должно быть не меньше 10 см. На полу перед топкой укладывают стальной лист. Пол, равно как и стены, должен быть отделан негорючими материалами. Окно для котельной с твердотопливным котлом рассчитывается в соответствии с такой формулой: на 1 кВт мощности котла необходимо 8 см 2 площади окна.

Что касается дымохода, то для его прочистки и проверки следует обеспечить специальные отверстия. Шахта дымохода должна иметь минимум колен и одинаковое сечение по длине. Поверхность дымохода важно оштукатурить изнутри или вставить в шахту асбестоцементную трубу.

Требования к помещению котельной с газовым котлом

Площадь котельной должна быть не меньше 6 м 2 , притом что ее объем не может быть меньше 15 м 3 .
Обязательно в помещении котельной должна быть установлена естественная вентиляция.
Высота в газовой котельной должна составлять минимум 2,5 м.
Окно должно иметь площадь минимум 0,5 м 2 .
Для аварийных стоков и сбора конденсата нужно подвести котельную к канализации.
Дымоходная труба должна находиться выше конька крыши. Дымоход должен быть оборудован дополнительными каналами для чистки.
Важно установить газовый котел так, чтобы вокруг него было свободное пространство для удобной эксплуатации.

Теперь вы знаете, как сделать котельную в доме. Очень важно соблюдать все требования. В таком случае агрегаты будут работать исправно, не представляя опасности для домочадцев.

Видео

Начало строительства котельной:

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Обратите внимание!

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Обратите внимание!

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

Обратите внимание!

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками

В этой статье будет рассмотрена котельная в частном доме. А именно, мы разберем: типы котельных используемых в частном доме, требования к котельной в доме, общие вопросы строительства помещения котельной и др. вопросы.

Типы котельных

Итак, котельная загородного дома может быть нескольких типов. Эти типы удобно рассматривать по следующим основным признакам:

В зависимости от используемого энергоносителя:

газовые (природный или сжиженный газ);
жидко-топливные (дизельное топливо, отработанное масло, мазут);
твердотопливные (уголь, дрова, торф, кокс);
комбинированные (как газовое, так и жидкое топливо);
электрические (электрическая энергия).

Общий вид котла

В зависимости от размещения котельной относительно дома:

отдельно стоящие, стационарные (расположенные в отдельно стоящем здании от частного дома);
встроенные (расположенные в отдельном помещении частного дома);
пристроенные (выполненные в виде пристройки непосредственно к частному дому);
блочно-модульные (энергоустановка размещена в отдельном мобильном блоке-контейнере);
крышные (располагаемые на чердачном помещении частного дома).

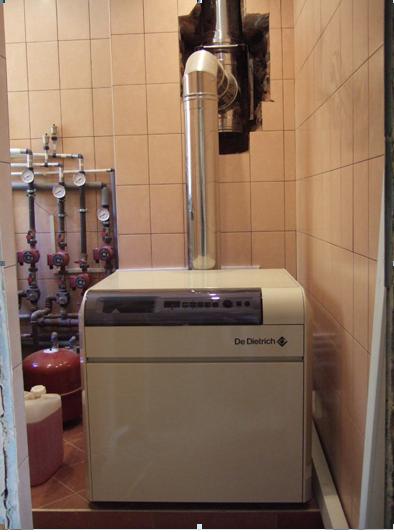

Вид котельной

Проектирование котельной

Проектирование и монтаж оборудования котельной - самый важный этап в процессе ее строительства.

Чтобы избежать ошибок, которые могут обернуться для Вас финансовыми потерями, правильным решением будет обратиться в специализированную проектно-монтажную организацию (далее - подрядчик) этого профиля. Необходимо помнить, что подрядчик должен иметь все разрешительные документы на выполнение проектно-монтажных работ по строительству котельной. Вместе с подрядчиком Вы составите так называемое "техническое задание",- перечень Ваших пожеланий к устройству котельной.

На основании технического задания специалисты могут предложить инженерные решения по строительству котельной, составят технико-экономическое обоснование, помогут при оформлении технических условий, разработают проект, рассчитают нагрузки на отопление, горячее водоснабжение (ГВС) и т.д.

План котельной

Пример "общих указаний" к проекту котельной

Эта же организация - подрядчик может выполнить согласование и регистрацию проекта в соответствующих государственных органах.

В последующем, при Вашем желании, подрядчик может обеспечить комплектацию котельной оборудованием, ее монтаж, пусконаладочные работы, сдачу в эксплуатацию и сервисное обслуживание.

В зависимости от Ваших возможностей, квалификации и понятия вопроса, объем работ, выполняемых подрядчиком можно заказать от «нуля» до сдачи «под ключ», или на этап проектирования и согласования с органами надзора необходимых документов. При этом Вы оставляете за собой право выполнять строительство помещения котельной (если это отдельно стоящая или пристроенная котельная), монтажа оборудования и пуско-наладочные работы. Можно рассматривать и другие варианты с объемом подрядных работ этих организаций. То есть, подойти к привлечению квалифицированных специалистов дифференцированно.

В общем виде проектирование котельных делится на этапы:

получение технического задания;
расчет и подбор основного оборудования;
выполнение рабочих чертежей котельной;
выполнение пояснительной записки;
согласование и сдача проекта.

Стандартный проект котельной состоит из следующих частей:

пояснительная записка (ПЗ);
теплотехническая часть (ТМ);
электрика и освещение котельной (ЭО);
автоматика безопасности, регулирования и контрольно измерительная аппаратура (КИП);
внутреннее газоснабжение котельной (ГСВ)
водопровод и канализация котельной (ВК);
отопление и вентиляция котельной (ОВ);
перечень мероприятий по оценке воздействия на окружающую среду (ПМ ООС);
узлы учета тепловой энергии (УУТ);
пожарная и охранная сигнализации (АСУ).

Выбор типа котельной

При выборе типа котельной застройщику необходимо решить несколько основных вопросов, от которых будет зависеть объемно-планировочная схема и конструктивное решение котельной.

Вопрос 1. Какой вид энергоносителя будет использоваться для котельной?

Газ. Он сравнительно дешев, его не надо постоянно подвозить к месту потребления, его продукты сгорания экологически наиболее чистые, при сгорании остается мало сажи (реже нужно чистить дымоход и котел) и т.д. Существенным осложнением является подвод газопровода к дому. То, что рядом с вашим участком проходит какая-то «газовая» труба, вовсе не означает, что Вы к ней можете подключиться. Если подключение, в принципе, возможно, то Вам придется тесно пообщаться с представителями местного газового хозяйства, оформить множество документов, разрешений, соглашений, и, конечно, заплатить определенную сумму. В среднем, по нашим наблюдениям, стоимость подвода газа колеблется около 3-4 тысяч долларов США, по времени может занять до 1-2 года. Подробней о газификации дома можно ознакомиться в статье .

Газовая котельная

В любом случае выбор вида топлива диктуется условиями данной местности, где-то дешевле топить газом, где-то единственное топливо - дрова.

Вопрос 2. Режим отопления дома.

Если вы строите дом эпизодического посещения с недорогой отделкой, то можно использовать твердое топливо и топить котел только во время посещений. В этом случае необходимо предусмотреть возможность слива воды из систем водоснабжения и канализации. Постоянные температурные перепады и возникающий при этом конденсат могут серьезно испортить внешний вид потолков и стен (поэтому для домов эпизодического проживания дорогую отделку лучше не применять).

В случае с жидким топливом, газом и электричеством в целях экономии можно использовать программируемые режимы отопления, например всю неделю в доме поддерживается температура +5-10 С, к вашему приезду котел разогревает дом до + 20 С или любой заданной вами температуры.

Помните, что заранее и правильно выбранный способ отопления существенно сэкономит ваши деньги и силы.

Вопрос 3. Где будет размещена котельная?

Как говорилось выше, котельная может размещаться как в жилом доме, так и за его пределами. Какому варианту отдать предпочтение?

Если Вы строите новый дом. В этом случае, целесообразно в проекте предусмотреть размещение котельной в отдельном помещении дома с соблюдением всех норм и правил касаемых организации отопления.
Если Ваш дом уже существует. Но вот возникла необходимость организовать (или модернизировать) систему отопления, а планировка не позволяет разместить котельную внутри дома, тогда целесообразно разместить котельную в отдельно стоящем, пристроенном к дому помещении или в блочно-модульном исполнении.

При выборе этого варианта потребуются дополнительные затраты, но при этом устраняются неудобства, связанные с проживанием под одной крышей с котлом, освобождается полезная площадь проживания, а также решается проблема пожаро и взрывобезопасности.

Нормативные требования к помещению котельной

И вот Вы определились, какая система отопления Вам нужна (для проживания в доме эпизодично или круглогодично). Затем, Вы выбрали котел.

Надо отметить, что выбор котла, в основном зависит от доступности инженерных сетей около участка застройки, характеристик участка и дома, а также финансовых возможностей застройщика.

Но на один из самых важных вопросов при строительстве котельной - какие требования предъявляются к помещению, в котором будет установлен котел, ответ найти достаточно сложно.

Внимание! При проектировании и монтаже отопительного оборудования необходимо строго руководствоваться требованиями строительных норм и правил к помещениям котельных.

Давайте рассмотрим площадь и размеры котельной в частном доме, которые требуют эти нормы и правила в зависимости от применяемых видов энергоносителя в системе отопления.

1. Для газового отопительного оборудования (по материалам ДБН В.2.5-20-2001 Газоснабжение).

Котлы можно размещать:

на кухне при мощности теплового агрегата для отопления до 30 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
в отдельном помещении на любом этаже (в том числе в цокольном этаже или подвале) , а также пристроенных к жилым зданиям помещениях при суммарной мощности для систем отопления и горячего водоснабжения более 30 кВт до 200 кВт включительно;
в отдельном помещении первого, цокольного или подвального этажа , а также в помещениях пристроенных к жилому дому или отдельно стоящих, при их суммарной мощности для системы отопления и горячего водоснабжения до 500 кВт включительно.

ОБЩИЕ ТРЕБОВАНИЯ к газовым котельным

Объем помещения котельной регламентируется нормами, приведенными в таблице 1.

Таблица 1. Объем помещения котельной

Эта таблица приведена как справочная. Далее, в зависимости от размещения газовых отопительных установок, цифры будут конкретизироваться.

При размещении в кухне - помещение должно отвечать следующим требованиям:

Котел на кухне

высота помещения должна быть не менее 2,5 м;
объем помещения не менее 15 м3, плюс 0,2 м3 на один кВт мощности теплового агрегата для отопления;
в кухне должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

Расчет мощности вытяжки производится по формуле:
М = (SxHx12) + 30% , где:
М - мощность вытяжки;
S - площадь кухни;
H - высота потолков на кухне;
12 - каждый час (согласно нормам СЭС) воздух в помещении, где расположен газовый котел, должен обновляться до 12 раз;
30% - минимальный запас мощности, необходимой для эффективной очистки воздуха.
Пример расчета мощности вытяжки:
В помещении, где установлен газовый котел, площадь равна 7 м2, высота потолков - 2,5 м. Мощность вытяжки, необходимой для такого помещения, составляет:
М = (7x2,5x12) + 30% = 273 м3/час.
Примечание: необходимо учитывать тот факт, что 30% запаса мощности хватит только в том случае, если вытяжка находится непосредственно над котлом. В иных случаях, делая расчет, мощность вытяжки, следует прибавлять еще 15% на каждый поворот трубы воздуховода и еще 10% на каждый метр воздуховода.
Вентиляционный канал, из расчета обеспечения 3-х кратного воздухообмена, необходимо вывести на высоту дымовой трубы. Вытяжное отверстие в котельной желательно оборудовать декоративной решеткой на высоте низа отверстия не ниже 0,3 м от потолка.

Чтобы исключить из конструкции асбест, можно применить теплоизоляционный экран, конструкция которого приведена ниже.

Теплоизоляционный экран

При размещении в обособленных встроенных и пристроенных помещениях (суммарной тепловой мощностью от 30 до 200 кВт) должны соблюдаться требования:

высота помещения не менее 2,5 м;
объем и площадь помещения из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3.
помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 часа, а предел распространения огня по конструкции равен нулю. Стены могут быть выполнены из кирпича, шлакоблока, бетона.
естественное освещение из расчета 0,03 м2 (окна) на 1 м3 помещения;

Примечание: при мощности котла до 30 кВт, высота помещения может быть 2,2 метра.

При размещении в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания при суммарной мощности до 500 кВт - помещение должно отвечать следующим требованиям:

При размещении в пристройке к жилым зданиям при суммарной тепловой мощности до 500 кВт - помещение пристройки должно отвечать следующим требованиям:

огнестойкость здания должны быть не ниже IV степени. К ним относятся здания с несущими и ограждающими конструкциями из цельной или клееной древесины и других горючих или трудногорючих материалов, защищенных от воздействия огня и высоких температур штукатуркой или другими листовыми или плитными материалами. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня, при этом элементы чердачного покрытия из древесины подвергаются огнезащитной обработке.
пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных и дверных проемов не менее 1 м;
стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.
ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч., а предел распространения огня по конструкции равен нулю;
высота помещения должна быть не менее 2,5 м. Если котел устанавливается на возвышении, тогда высота считается от верхней точки этого возвышения до потолка;
объем и площадь помещения выбирается из условий удобного обслуживания теплогенераторов и вспомогательного оборудования;
естественное освещение из расчета остекления 0,03 м2 на 1 м3 объема помещения;
в помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
стены, отделяющие пристроенные котельные от основного здания, должны быть парогазонепроницаемыми.
При размещении теплогенераторов в отдельном помещении на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу (двери должны открываться наружу). Допускается предусматривать второй выход в подсобное помещение, дверь при этом должна быть противопожарной 3-го типа. Двери должны быть шириной не менее 80 см в свету (проеме).
КАТЕГОРИЧЕСКИ не допускается размещение газовых приборов в подвалах и цокольных этажах дома при использовании сжиженного газа.

2. Для отопительного оборудования работающем на твердом или жидком топливах .

Указанные выше требования к помещению котельной для газовых котлов относятся и к помещению топочной для котлов, работающих на твердом и жидком топливе.

Однако существует ряд особенностей, которые необходимо учитывать при проектировании и строительстве котельной, а именно:

Это связано с взрывоопасностью угольной пыли в помещении котельной при ее определенной концентрации.

3. Для электрического отопительного оборудования .

Электрические котлы, предназначенные для работы в системах отопления, имеют немало преимуществ. Главным преимуществом этих котлов является то, что не требуется отдельное помещение под котельную. Не требуются дымоходы и по цене эти котлы сравнительно недороги. Все бы хорошо, если бы не высокая стоимость электроэнергии, особенно в сравнении с другими видами топлива. Из-за этого недостатка такие котлы дороги в эксплуатации, поэтому использовать их целесообразно для отопления помещений небольшого размера, в которых неэффективно производить дорогостоящие работы по подключению других видов отопительного оборудования, либо в качестве резервного котла в системах с газовым котлом, как альтернативный источник тепла на непродолжительное время.

Установка электрических котлов схожа с установкой газовых настенных котлов.

При установке электрокотла обязательно наличие предохранительных автоматов и, скорее всего, прокладка отдельной электролинии.

Мощность настенных электрических котлов колеблется в пределах 5 - 60 кВт, отапливаемая ими площадь - от 50 до 600 м2, что должно быть вполне достаточно для дачного дома или коттеджа.

Электропитание котлов малой мощности осуществляется от однофазной 220 В или трехфазной 380 В электрической сети. Для эксплуатации котлов мощностью более 12 кВт используется трехфазная сеть. Это обстоятельство требует оформления разрешительных документов с соответствующими органами на использование этого напряжения.

Электрический котел

Оборудовать в готовом частном доме встроенное помещение, полностью соответствующее всем предъявляемым требованиям, не так и просто. При наличии свободной площади на участке целесообразно вынести котельную за пределы дома это будет проще и позволит решить ряд проблемных вопросов. Не стоит забывать, что проект котельной придется согласовать с районным архитектором, органами санэпиднадзора и пожарной инспекцией. Если Вы решили строить отдельное или пристроенное помещение котельной своими силами, тогда стоит воспользоваться статьями, размещенными на сайте и посвященными этой проблеме.

Выбор типа фундамента под здание котельной, а также цоколя очень схож с выбором и строительством фундамента под баню. Этот процесс очень хорошо изложен в статьях ,
Из каких строительных материалов будет построены стены, крыша помещение котельной?
Конечно, здесь должны быть максимально применены негорючие материалы. Для решения этих вопросов очень полезной будет статья . Идеальным вариантом будет отделка стен котельной и пола керамической плиткой, что позволит содержать помещение в надлежащей чистоте (что является обязательным условием для безаварийной эксплуатации котельного оборудования и повысит противопожарную безопасность помещения).
Фундамент для котла.
Желательно закладывать фундамент для котла отдельно от общего фундамента помещения. Это вызвано тем, что котел, в зависимости от его производительности, материала из которого изготавливается, а также учитывая его арматуру (обвязку котла), достаточно громоздкая конструкция по весу.

Приступать к строительству фундамента под котел можно после возведения фундамент помещения котельной.

Необходимо учесть требования нормативных документов о том, что котел должен быть установлен относительно пола котельной на высоту 15-20 см.

По паспортным данным на котел и проектной документации на котельную, Вам будет известна масса котла с арматурой. Исходя из этой величины, можно воспользоваться технологией возведения фундамента под печку, очень подробно и хорошо описанной в статье . В статье приведены два вида фундаментов под легкую и тяжелую конструкции отопительных агрегатов (до 150 кг и от 480 кг).
Устройство пола котельной. Пол лучше всего делать из бетона или цементно-песчаной смеси, так как эти материалы не горючи, что требуется для класса пожароопасных помещений. Технология этих работ хорошо описана в статье .

При возведении частного дома, а точнее , еще на стадии предварительного проектирования, необходимо заранее продумать местонахождение котла отопления. Варианты возможны разные — котел может быть установлен на кухне или в коридоре, для него будет отведено отдельное помещение в доме или же для этого будет делаться отдельная пристройка. Какое бы решение ни было принято, обустройство этого помещения должно отвечать определенным требованиям, установленным строительными нормами и правилами.

Требования к котельной в частном доме разработаны не на пустом месте и не для осложнения жизни хозяев . Наоборот, их главная цель – обеспечение всесторонней безопасности и удобства эксплуатации отопительных агрегатов.

Проект котельной

Самостоятельно проектировать котельную незачем и браться – это дело специалистов. Учитывая все необходимые параметры, ими составляется проект установки оборудования в том или ином помещении. Если планирующая документация составляется квалифицированными специалистами, то такой проект будет проще согласовать в специализированных организациях.

Для проектирования необходимо собрать данные, которые предусмотрены общими правилами СНиП 2.04.08— 87*. Конкретно к таких исходным параметрам относятся:

— мощность отопительного агрегата;

— вид топлива, который будет использован для отопления;

— размер и план помещения, отведенного для установки оборудования;

— общая площадь дома и местонахождение в нем жилых и других помещений;

— общий план первого этажа, на котором будет размещена котельная (при таком ее размещении )

— материал, из которого построен дом и котельная, если она расположена в пристройке – (этот вариант – наиболее желателен для установки котла в частном доме).

Отопительный котел

Все, что касается котельных установок, оговорено в правилах СНиП II-35— 76, так как для отопления может использоваться, как газовый, так и твердотопливный котел

Газовый котел

Газовые котлы распространены больше прежде всего – потому, что «голубое топливо» если к дому проложена магистраль, обходится значительно дешевле всех других видов теплоносителей. Да и удобств в повседневной эксплуатации – намного больше.

Газовые котлы используются чаще — по причине более дешевого топлива и по удобству в работе

Если отопительный агрегат обладает мощностью до 150 кВт, то для него обязательно предусматривается отдельное помещение. При выборе газового котла, имеющего мощность, которая превышает 150 кВт, согласно правилам, нужно обязательно возвести отдельное строение или пристройку к дому. Эта пристройка может иметь общую стену только с нежилыми помещениями, такими, к примеру, как гараж, кладовая , мастерская или санузел.
Для необходимо устроить надежный отдельный фундамент или иметь в котельной надежный и прочный бетонированный пол.
В помещение необходимо провести воду для подпитки системы, в которой она периодически нуждается.
Кроме поступления воды в помещение, нужно обязательно иметь подведенную трубу канализации, куда, при необходимости, будет сливаться вода из отопительной системы.
Учитывая наличие в помещении воды, оно должно быть достаточно хорошо утеплено, чтобы в критической ситуации, при пиковых зимних морозах, не начался процесс замерзания труб.
Высота потолков комнаты - котельной должна быть предусмотрена не менее, чем 2,5 ÷ 2, 6 метров .
Объем помещения, предназначенного для котельной, не должен составлять менее 15 м³.
В пристройке необходимо организовать не только электрическое освещение, но и естественное. Расчет последнего производится в зависимости от объема комнаты. Так, для одного кубического метра помещения необходимо остекление размером в 0,03 м²., а значит , для минимальных. 15 м³ площадь окна будет составлять 0,45 м².
Стены пристройки должны быть возведены их материала, имеющего по результатам испытаний предел огнестойкости не менее 0,75 часа. Нулевому значению должен равняться коэффициент распространения пламени по по верхностям от возможного возгорания.
Вентиляция и кондиционирование устраивается согласно правилам СНиП 2.04.05— 91. Главное условие – вентиляция должна составлять не менее трехкратной замены воздуха в помещении за один час.
Для этого в установленном окне должна быть устроена форточка, а под входной с улицы дверью оставляется зазор размером в 0,025 м². или же делаетс оядом с ней вентиляционной окошко, забранное сеткой, такой же площади.
Котельная, устраиваемая в пристройке, имеющей общую стену с домом, может иметь две две ри — на улицу, открывающаяся наружу и в помещение дома. Дверь, ведущая в дом, должна быть изготовлена из жаростойкого материала, и иметь высокий класс безопасности от пожара.
Если установлен котел , работающий на сжиженном газе, категорически запрещается хранение баллонов с топливом в котельной. Для баллонов устраивают отдельное помещение, откуда проводится магистраль, по которой топливо поступает в отопительный агрегат.

К обязательным требованиям установки котла на твердом топливе относятся следующие критерии:

Площадь котельной должна составлять не менее 7 ÷ 8 м².
Котел должен быть установлен таким образом, чтобы была возможность, при необходимости, проведение ремонтных работ и профилактического обслуживания.
Опираясь на данные о мощности агрегата, рассчитывается размер вентиляционного канала, в пропорциях – 1 кВт мощности: 8 см² площади. Диаметр дымоотводного отверстия не должен быть меньше диаметра штатного патрубка, выходящего из котла.
Для такого отопительного прибора рекомендовано устроить подиум, который будет выше пола котельной на 80 ÷ 100 мм.
Вентиляция в помещении устраивается по такой же схеме, как и для газового котла.
Освещение и наличие дверей рассчитываются так же, как и для агрегатов, работающих на газе.
В целях пожаробезопасности необходимо позаботиться о материалах для стен и пола, так как они должны быть негорючими. Перед топочной дверцей котла рекомендовано настелить лист металла, размером не менее 500 ×500 мм, а на стену закрепить асбестовый экран.
Дымоотводная труба для этого вида котла устраивается таким же образом, как и для печи, и должна составлять в высоту не менее пяти метров. Если приходится делать в ней повороты или изгибы, то их должно быть не больше трех .

Монтируя любой из газовых котлов, профессионалы рекомендуют установку защитно-предохранительных устройств, как в системе отопления, так и непосредственно в самом котле — это байпасы, запорные клапаны , датчики на появление дыма и другие приборы или приспособления.

Видео: пример оборудования котельной с твёрдотопливным (пеллетным) котлом

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Вентиляция в котельной

Так как от вентиляции зависит безопасность эксплуатации любого отопительного прибора, хотелось бы подробнее рассмотреть разные виды выведения из помещения возможного скопления газов. Существуют естественный и принудительный виды вентиляции. Что они собой конкретно представляют — стоит рассмотреть в дополнение к вышеописанным обязательным параметрам котельной.

Естественная вентиляция

Называют проветривание помещения с помощью правильно устроенных отверстий в стенах или потолке, без применения специальных приборов, создающих тягу, которая нагнетает и вытягивает воздух из помещения котельной.

Помещения для установки котла обустраивается на первом или цокольном этаже, поэтому схемы расположения вентиляционных окошек могут несколько различаться между собой.

Схема вентиляции для котельной, находящейся на первом этаже дома или в пристройке, выглядит следующим образом.

Эта схема показывает устройство вентиляции котельной, расположенной в полуподвальном помещении дома.

Для того, чтобы создавалась хорошая тяга, и котел функционировал эффективно, вытяжное отверстие или же трубу вентиляции устанавливают над отопительным прибором. Туда уходят попавшие в объем комнаты продукты сгорания и обеднённый воздух, отдавший кислород «на нужды горения». Процесс идет за счет подталкивания поступающим с улицы через вентиляционное окошко, устроенное на противоположной стене, по одной из выбранных схем, свежим притоком воздуха.

Минусом естественного процесса проветривания является то, что рассчитать и контролировать его довольно-таки сложно, а по правилам СНиП 2.04.05— 91, воздух при работающем котле, должен обновляться в помещении трижды в час, как уже говорилось выше. Естественный процесс вентиляции бывает очень зависим от температуры, ткущего уровня давления, силы и направления ветра на улице.

Принудительная вентиляция

Искусственная или принудительная вентиляция отличается от естественной тем, что осуществляется с применением специальных кондиционеров или вентиляторов, установленных во входном и вытяжном окне.

Можно воспользоваться только одним прибором, установленным в одном из окон, тем самым сэкономить некоторую сумму, но более эффективным, будет все-таки первый вариант, с совмещением нагнетания и вытяжки.

Такую вентиляционную систему можно легко настроить на оптимальный режим и постоянно контролировать с помощью приборов интенсивность тяги.

Вентиляторы подбираются по диаметру вентиляционных каналов и по требованиям СНиП .

Например, чтобы найти объем помещения котельной нужно перемножить эти параметры между собой и умножить, в данном случае на три (количество раз обмена воздуха в котельной за час).

Допустим, помещение имеет следующие параметры: ширина и длина по 2 м , высота 2,5 м . Действуя, согласно формуле, вычисляется объем помещения

2 × 2 × 2,5= 10 м³. Далее, полученное значение умножается на три, получается 30 м³/ч — этот показатель указывает на то, что производительность вентилятора для этого помещения должна быть не менее 30 м³/ч. В идеале, нужно выбирать приточно-вытяжную технику, которая будет имеет резерв пр оизводительности — на 15 ÷ 30% больше, чем требуется.

Еще одним моментом, на котором можно сэкономить электроэнергию, является автоматический контроль вентиляционной системы. Установив аппаратуру контроля и управления, можно будет пребывать в уверенности, что вентиляторы теперь включаются только при запуске отопительного агрегата, а при его остановке вентиляционные приборы тоже будут переходить в режим паузы.

На улице по стене вентиляционная труба, которая врезается в окошко, где установлен вентилятор. Труба обычно поднимается на высоту выше кровли на 500 ÷ 1000 мм. Таким образом, создается хорошая тяга, помогающая быстро очищать помещение от скопившихся газов.

Видео: основные требования, предъявляемые к котельным

Цены на вентиляционные установки

Вентиляционные установки

Согласование проекта

Когда проект будет подготовлен, естественно, с выполнением всех вышеописанных требований, наступает момент его согласования в некоторых организациях, отвечающих за безопасную работу приборов, установленных в котельной.

Согласование проекта котельной необходимо для того, чтобы можно было беспрепятственно заключить договор на проведение газовой магистрали или проведения соответствующей внутренней разводки. Разрешающие резолюции должны быть получены до начала строительства в следующих надзорных организациях:

— Пожарная служба.

— Технический надзор.

— Санитарная инспекция.

— Районный отдел архитектуры – оттуда придется пригласить специалиста на место строительства.

— Жилищно-коммунальные службы, в частности, организации, обеспечивающие газовое снабжение.

Только после получения в данных организациях разрешительных документов, можно приступать к строительству котельной. Для подключения к газовым магистралям, придется пройти еще ряд некоторых процедур, при которых составляется проект пр оведения газовой трубы к строению и ее разветвлений по точкам потребления.

Чтобы облегчить себе все эти достаточно хлопотные и малоприятные мероприятия, хождения из одного надзорного органа в другой, а также чтобы сократить срок согласовательных процедур, можно обратиться в специализированные компании, которые возьмут на себя все возникшие проблемы и за умеренную плату помогут в кратчайшие сроки подготовить все необходимые документы.
