Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

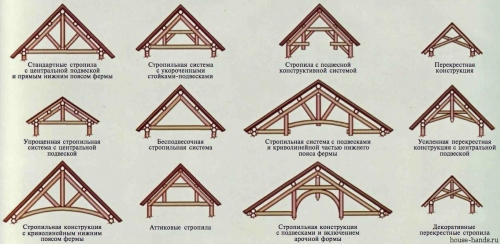

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
Коньковый прогон. Внешняя часть всей конструкции крыши;
Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

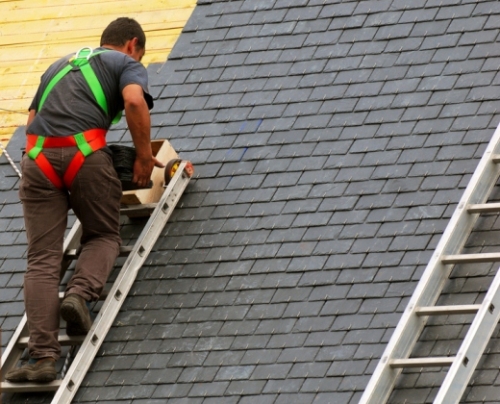

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Современная мансардная крыша – это отличная возможность без лишних хлопот значительно расширить жилую площадь вашего дома. Но, если привлекать к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без наличия опыта. Уверяем, мансардная крыша своими руками – это более чем реально. Предлагаем вам исчерпывающую инструкцию.

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед . Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;

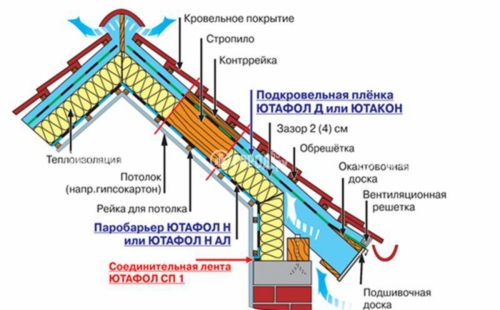

Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

Для начала вам понадобятся деревянные балки 10х10 см в сечении. Накладываются они поверх гидроизоляции. Лучший материал для нее – рубероид или толь, который продается в рулонах. Работать с ними вполне удобно и каких-либо дополнительных навыков вам не понадобится. Если перекрытие у вас сделано также из дерева, то дополнительный брус под основные балки укладывать нет необходимости.

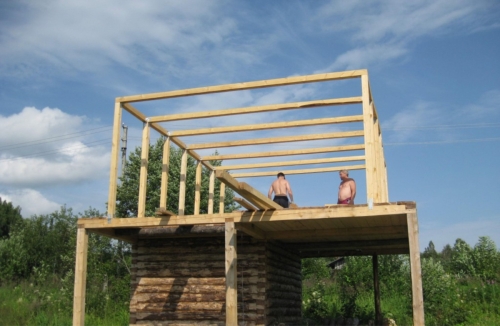

Следующий шаг – установка стоек на балки. Вам подойдет все тот же брус с сечением 10х10 см. Эти стойки – своеобразный скелет стен вашей мансарды. Чтобы они полностью выполняли свои функции, ставить их необходимо не далее, чем два метра друг от друга. Следите, чтобы каждая из них стояла идеально ровно. Каждую рекомендуем сверять с уровнем и при необходимости подпиливать в нужных местах. Когда стойки установлены, их необходимо обшить с обеих сторон. Для внутренней стороны отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на данном этапе уложить утеплитель между стойками. Каждая стойка отдельно закрепляется шипами и скобами. Чтобы при этом они не наклонились, рекомендуем временными раскосами их как следует зафиксировать.
Далее укладывайте верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Закреплять его можно так, как вам будет удобно. Но позаботьтесь, чтобы балки держались крепко и прочно.

Каждая стойка отдельно закрепляется шипами и скобами

Теперь вам нужно установить мауэрлат. Это своего рода опора для подстропильной ноги, которая расположена в нижней части конструкции. Для мауэрлата вам понадобится брус с сечением 40х40 см или доска с такой же толщиной. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Он позволяет перенаправить вес крыши непосредственно на стены. Более 40 см сечение брать необязательно. Все равно мауэрлат лежит прямо на стене и нагрузка на него относительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе со временем он начнет гнить.
Качественно закрепленный мауэрлат защищает вашу крышу от воздействия ветра, снежной массы зимой и прочих нагрузок. Поэтому позаботьтесь о том, чтобы он был закреплен тщательно. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз предназначена для обвязки. Для того, чтобы стены были более прочными, проволока вмуровывается прямо в них.
Теперь вам нужно установить стропильные ноги. Произведите разметку на стропильной раме и мауэрлате в местах, где стропила будут устанавливаться. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше переплатить за них немного денег, но быть уверенными, чтожилая мансарда своими руками не станет для вас причиной обвала крыши мансарды.

Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см

Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является обязательным элементом конструкции. Она не нужна только в том случае, если длинна стропила меньше восьми метров. В данном случае можно обойтись обычными растяжками.
Установка кобылок. Ее производите по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и равняйтесь по нему при установке следующих.
Теперь к кобылкам необходимо прибить доску подола. Она станет препятствием для ветра и практически любых осадков.
Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна. Запомните, что их площадь должна занимать не менее 12-13% от площади боковых стен. Там, где вы решите ставить окна, нужно укрепить стропила. Для этого установите поперечные брусы. Они возьмут на себя роль нижней и верхней части проема, куда будет устанавливаться и крепиться оконная рама.

Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

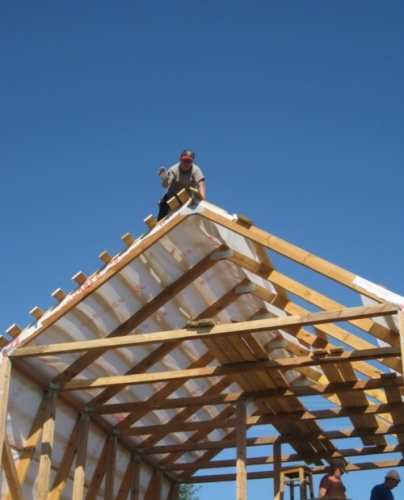

Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, - слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, - минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Рекомендуется делать мансардные крыши многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всей мансарды. Не забывайте также, что мансарда должна «дышать». Современные окна и двери являются неотъемлемым элементом любой такой крыши.

Если вы до конца не определились с установкой лестницы, то для начала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы почувствуете, что такой вариант вам не подходит, сделать лестницу внутри помещения можно будет когда угодно, пожертвовав пространством в доме.

Видео про двухскатную крышу

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогой бригады строителей. Запаситесь терпением, подберите качественные материалы и инструмент, а далее действуйте по нашей инструкции. Удачи!

Существует несколько способов расширения жилого пространства дома. Один из них — возведение и обустройство мансардного этажа. Мы расскажем, как сделать мансарду, какие работы и в каком порядке нужно выполнить, а также на что следует обратить особое внимание при проектировании и строительстве мансардного помещения.

Проектирование мансарды: что нужно предусмотреть

Любое строительство или реконструкция всегда начинаются с составления проекта. Он нужен для того, чтобы обозначить все, даже самые мелкие узлы и моменты, упущение которых в дальнейшем может стоить немалых вложений. Кроме того, при возведении мансардного этажа над уже жилым домом необходимо провести обследование несущих стен и фундамента. Особенно это важно в частном строительстве, поскольку в большинстве случаев все работы проводились своими руками, и со временем могли образоваться трещины и другие дефекты.

При возведении мансарды необходимо предусмотреть некоторые моменты:

Угол наклона крыши . От него напрямую зависит количество полезного пространства в мансардном помещении. Наклон зависит ещё и от климатических условий. Для умеренного климата с небольшими осадками в зимний период больше подходят крыши с малым уклоном, а для местности с частыми и обильными осадками лучше выбирать более поднятые кровли.
Мансардное помещение требует хорошей тепло- и гидроизоляции. Помните, что этот этаж максимально граничит с внешней средой, а значит, теплоотдача без соответствующей теплоизоляции будет очень большой. А это чревато дополнительными расходами на отопление в зимний период и охлаждение в летнее время. Да и попадание конденсата с крыши может привести к большим неприятностям.
Выбор кровельного материала с точки зрения звукоизоляции и предохранения от возможного протекания. Кроме того, нельзя забывать об обработке деревянной части огнебиозащитой .
Расположение лестницы. Для экономии пространства можно её установить снаружи дома. Внутренняя лестница намного удобнее для перемещения внутри дома, но она обычно занимает много места. Как вариант можно смонтировать лестницу потолочную раскладную.
Планировка комнат, конструкции и место монтажа межкомнатных перегородок.
Количество электрооборудования, его мощность, размещение проводки.
Расположение трубопроводов, радиаторов, их мощность и расположение.
Местоположение будущих окон, их размеры.

Перед началом работы необходимо составить план, список необходимых материалов, общую смету строительства.

Монтаж деревянной конструкции

Деревянную конструкцию крыши условно можно разделить на две части: мауэрлат и стропильная система . Рассмотрим монтаж этих элементов по отдельности.

Первым устанавливается мауэрлат. Это деревянный брус с размерами от 10х10 до 40х40 см. Монтируется мауэрлат сверху на стену на предварительно уложенный гидроизоляционный слой из обычного рубероида, еврорубероида, специальной плёнки из плотного полипропилена или ПВХ-мембраны.

Чаще мауэрлат крепится к стене шпильками через сквозные отверстия в балке. Затем на шпильки накручиваются гайки.

Переходим к установке стропильной системы. Это самый важный элемент кровли. Стропила считаются несущими, поскольку на них лежит вся кровля вместе с теплоизоляцией. Они должны выдерживать вес снега в зимнее время и воздействие ветра.

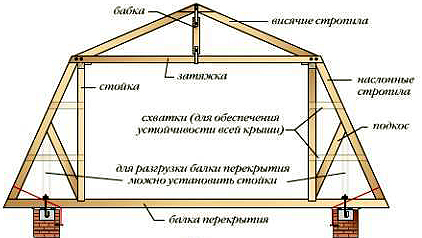

Один из вариантов стропильной системы мансарды: 1 — висячие стропила; 2 — бабка; 3 — затяжка; 4 — прогон; 5 — наслонные стропила; 6 — стойка; 7 — подкос; 8 — мауэрлат; 9 — балки перекрытия

Для стропильной системы лучше всего подходит сосновая древесина с показателем влажности до 20%. Перед сборкой каркаса кровли её дерево необходимо обработать пропиткой от вредителей , плесени и огня.

На первом этапе возведения стропильной конструкции можно сделать шаблон для измерений остальных ферм. Для этого нужно наверху постройки соединить доски под нужным углом, потом прикрепить их поперечным ригелем. После этого на мауэрлате делаются вырезы под стропила. По этому шаблону на земле собираются фермы, поднимаются и монтируются. Верхние углы стропил соединяются плоскими боковыми кронштейнами. Установку нужно осуществлять сначала по краям, затем монтируются остальные.

К мауэрлату стропила крепятся шпильками и скобами. Фермы рекомендуется скрепить между собой лёгкими досками. Такая конструкция стропил предохраняет их смещение под воздействием ветра. Возможные прогибы стропил можно предотвратить, смонтировав у верхнего их соединения вертикальные ригели.

После монтажа стропил необходимо проверить горизонтали и ровность монтажа с помощью уровня. Также нужно оценить, насколько плотно и надёжно держатся стропила и балки. Крыша должна быть крепкой и надёжной.

Монтаж кровельной части мансарды

Итак, скелет крыши создан. На следующем этапе к стропилам прибиваются рейки обрешётки под будущий кровельный материал. На обрешётку с помощью скоб снизу вверх внахлёст крепится гидроизоляционная плёнка или супердиффузионная мембрана, поверх которой нужно прибить, в зависимости от типа кровельного материала, контррейки или влагостойкую фанеру.

Снизу под гидроизоляцию монтируется утеплитель . Обычно используется теплоизоляция из базальтового или стекловолокна, реже другие виды материала, например, эковата. Теплоизоляция должна полностью заполнить межстропильное пространство. Под утеплителем должна быть пароизоляционная плёнка. Она предохраняет от попадания влаги в утеплитель из помещения.

В процессе проведения работ нужно помнить о врезках в крышу для мансардных окон . В местах их монтажа необходимо укрепить стропильную систему несколькими брусками. Суммарная площадь окон должна быть приблизительно в 10 раз меньше площади помещения, где они устанавливаются. После всех этих работ можно устанавливать кровельный материал.

На этом внешние работы по возведению мансарды дома заканчиваются. Можно приступать к проведению коммуникаций и внутренней отделке комнат.

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами :

Какие лучше использовать материалы при постройке мансардной крыши?
Сколько этапов работы предстоит выполнить?
Сколько человек понадобиться для помощи в постройке?
Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией , так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

Для мягких кровель сплошная;
Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли , вот они:

Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски ;
Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см ;
Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм ;
Для зоны крепления конька монтируют дополнительный брус .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить .

В качестве материала используются брусья . Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной , потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

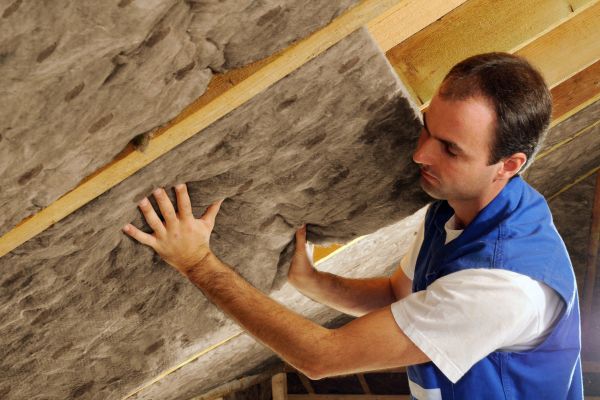

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубический метр , иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой .

Контробрешетка устанавливается из мелких брусьев , которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой . При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки . Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

Армированная решетка. Ее плетут из полиэтиленовых волокон.
Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой , не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа , из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши : четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.

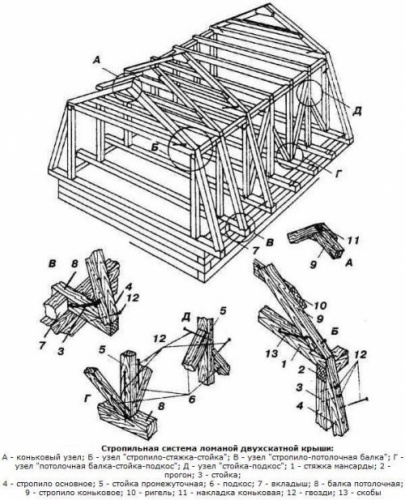

Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду . Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

Кровля.
Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
Коньковый прогон – верх стропильной конструкции.
Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
Изоляционный слой, состоящий из гидроизоляции, утеплителей , звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
Внутри обязательно устроить пароизоляционный слой.
На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня . С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя , важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно: При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды . Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа , так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.
