Как сделать вальмовую крышу дома. Как установить стропила вальмовой крыши – устройство, пошаговое руководство по монтажу

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия – «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

• Рядовые стропильные ноги , опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
• Диагональные стропилины , соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
• Нарожники , формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается . Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

• Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
• Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
• Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

• Стойка , устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
• Подкос . Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
• Шпренгель . Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

• В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
• В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
• В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

• Посредством врубки . В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
• Путем установки черепных брусков , служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Элементарная вальмовая стропильная система

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

• Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней – 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
• Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
• Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым. В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
• Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
• Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

• К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
• Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
• По полученным шаблонам заготавливаем наслонные стропилины.
• Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
• Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
• Прибиваем гвоздями стропилины к прогону.
• К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

• Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
• Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
• Аналогично поступаем с остальными тремя накосами.
• Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
• Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, - разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

Вальмовая крыша своими руками

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Конструкция вальмовой крыши

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

• выбрать оптимальный материал для обустройства кровельной конструкции;
• определить интенсивность осадков, характерную для региона строительства;
• установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Плоскостной план вальмовой крыши

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Особенности вальмовой конструкции

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Разметка

Наслонные стропила

Наслонные стропила

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Расчет каркаса вальмовой крыши

Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг . Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Расчет

Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

• от любого угла дома отмеряется длина стропильного элемента;
• устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
• полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

Монтаж вальмовой крыши

Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

Как крепить стропила к мауэрлату

Монтаж стропильной системы четырехскатной крыши

Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Соединение стропил

Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Стропильная система вальмовой крыши

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

Монтаж стропильной системы

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

• на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
• по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
• в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вальмовая четырехскатная крыша

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

Строение стропильной системы

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.

Установка кровли на вальмовой крыше

Удачной работы!

Видео – Вальмовая крыша своими руками

Правильно установленная крыша гарантирует защиту от осадков и холода. Среди разнообразия архитектурных форм и видов кровель отдельно можно выделить вальмовую крышу. Она надёжно защищает от ветра и выпадаемых осадков. Для возведения данной конструкции обращаются к квалифицированным специалистам-кровельщикам, так как возведение такой крыши требует определенных навыков. Но вальмовую крышу можно изготовить и самостоятельно, без посторонней помощи, для этого нужно четко и без отступлений следовать инструкции по возведению. Перед тем как сделать вальмовую крышу своими руками, стоит провести определённые расчёты, чтобы вычислить нагрузку на основание дома и посчитать необходимый объем и сортамент пиломатериала.

Конструкция вальмовой крыши

Для того чтобы разобраться в устройстве вальмовой крыши, необходимо понимать, по какому принципу возводят такую конструкцию. Такая кровля состоит из четырёх сторон, две из которых имеют форму треугольника и называются вальмами, и две стороны в форме трапеции. Для понимания того, как образуется такая конструкция, представьте себе устройство двухскатной крыши, фронтоны которой как бы наклонены внутрь дома. Аналогом таких «упавших» фронтонов в вальмовой крыше как раз и являются вальмы.

При монтаже вальмовой крыши пользуются определёнными правилами:

1. При постройке вальмовой крыши стоит обратить внимание на древесину. Для стропил и коньковой системы берут брус одинакового сечения.
2. Центральные стропила упираются как в верхний конец обвязки, так и в коньковую доску.
3. При строительстве вальмовой крыши делают центральные стропила, которые крепят к краям коньковой доски.
4. Промежуточные элементы делаются более крутыми, чем угловые. Соответственно размер доски для стройки должен составлять не менее 50*150 мм.

Достоинства и недостатки конструкции

Вальмовая кровля, как и любая другая, имеет свои плюсы и минусы. К достоинствам такой кровли можно отнести следующие аспекты:

• она практически не деформируется за счёт жёсткости конструкции – вальмы создают эффект подпорок и не дают осадкам и ветрам нагружать конструкцию;
• может противостоять резким порывам ветра опять же за счет конструкции, являющейся, по сути, панцирем;
• на такой кровле можно изготовить увеличенные свесы со всех сторон, которые будут защищать фасад здания от попадания осадков;
• на местах карнизных свесов происходит меньшее количество поломок конструкции;
• визуально такая кровля делает здание более низким.

Существует ряд недостатков при использовании данной конструкции:

• вальмовая крыша значительно дороже остальных конструкций кровли; это связано со сложностью расчетов и монтажа. Данный минус не играет роли, если вы делаете вальмовую крышу своими руками;
• мансардное помещение значительно уменьшается из-за наклона вальм внутрь полезного объема;
• при выпадении осадков вода может попадать через мансардные окна внутрь помещения. Данный минус так же не играет роли, если чердачное помещение вашего дома не используется в качестве мансарды.

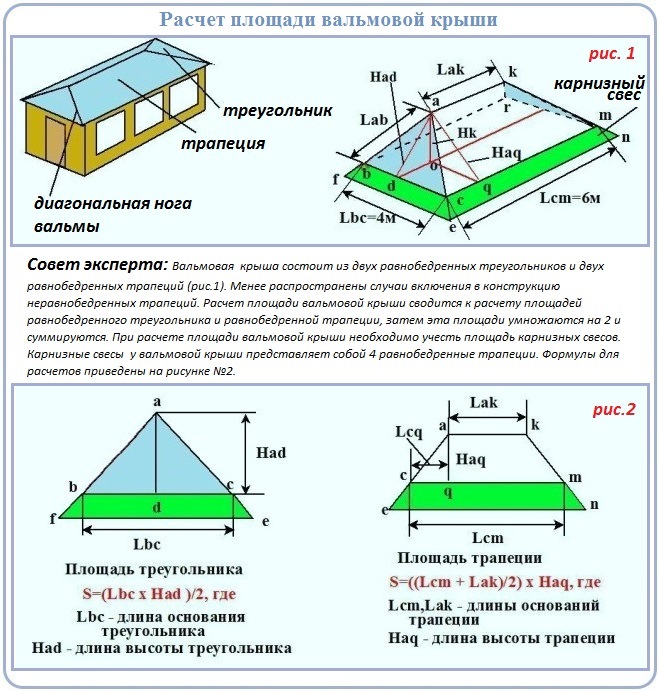

Расчёт кровли

Перед тем, как построить вальмовую крышу, делают точный расчёт всей конструкции во избежание дальнейших проблем при эксплуатации. Разрабатывая проект, стоит обратить внимание на некоторые параметры.

Угол наклона вальмовой крыши

В районах с сильными ветрами и сухим, жарким климатом изготавливают конструкцию с углом наклона в районе 15 градусов. В местах, где проходят сильные снегопады, угол наклона увеличивают. Рассчитывают угол наклона исходя из параметров выбранного кровельного материала.

Шаг стропил вальмовой крыши

При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м. Делается это, как правило, не только из соображений прочности конструкции. Такой шаг выбирается в соответствии с утеплителем, который в дальнейшем будет укладываться между стропил, а стандартная ширина утеплителя как раз примерно равна 60 сантиметрам. Точная подгонка шага стропил под будущие отделочные материалы позволяет значительно сэкономить средства, избавляя от ненужных обрезков и подрезок.

Обрешетка вальмовой крыши

Устройство обрешетки вальмовой крыши. Обрешетку вальмовой крыши рассчитывают исходя из имеющегося кровельного покрытия. Для каждого вида кровельного материала обрешётка рассчитывается индивидуально. Подробно устройство обрешетки крыши и ее зависимость от различных кровельных материалов мы рассматривали в статье Как сделать двухскатную крышу своими руками.

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

• Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
• Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
• Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши - это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
• Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

• Пятый шаг – монтаж кровельного пирога. Он включает в себя:

Монтаж парозащиты;

Монтаж обрешетки;

Укладка утепления (при необходимости);

Монтаж контробрешетки;

Установка ветроизоляции.

• Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
• Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

• Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Важно помнить, что перед тем как делать вальмовую крышу, стоит точно сверить все расчёты – они должны обеспечивать необходимый запас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий.

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.

Подготовка к установке вальмовой крыши

Для нормальной работы по установке вальмовой крыши нужно наладить хороший личный контакт с ближайшей приличной строительной фирмой, у которой есть свой столярный цех. Будьте готовы к дополнительным заказам по сосновому брусу и 50 мм доске, так как, скорее всего, брака в порезке балок и стропил при работе своими руками будет достаточно. Перерасход строительной древесины на вальмовой крыше из-за отсутствия опыта работы своими руками составит не менее 5-7% от количества материала, заложенного в смету.

Изготовление вальмовой крыши будем выполнять пошагово примерно в следующем порядке:

• Установим своими руками на стены мауэрлат;
• Уложим балки перекрытия;
• Установим коньковый брус вальмовой крыши на вертикальных опорах;
• Соберем своими руками пары диагональных стропил в вальмовый треугольник и закрепим его на коньковой балке;
• Последовательно установим нарожники на каждую из вальмовых плоскостей крыши;
• Установим рядовые стропила и подкосы;
• Выполним своими руками обрешетку настилов вальмовой крыши.

Почему именно в такой последовательности следует выполнять работы своими руками на вальмовой крыше, можно более детально узнать из видео

Важно! Большинство операций по замеру, нарезанию и установке каждого элемента лучше выполнять от начала до конца своими руками, без разбиения на операции, например - один меряет, а другой режет и устанавливает балку на вальмовой крыше. Только так можно обеспечить надлежащий уровень качества работы.

Устанавливаем вальмовую крышу

Самым распространенным способом построить вальмовую крышу является монтаж ее стропильной системы и каркаса на подготовленное перекрытие из прямоугольного бруса. Набор балок укладывается непосредственно на мауэрлат. Сами доски мауэрлата лучше закрепить своими руками с помощью анкерных болтов на гидроизоляционной мастике.

Брус укладываем своими руками с шагом в 60-65 см. Крайние балки не доходят до стен примерно на полметра, поэтому на стену приходится укладывать дополнительные короткие брусья длиной 110 см.

Для надежной фиксации балок перекрытия из короткого бруса сделаем своими руками небольшое приспособление из уголка. Для этого в стену забиваем короткие куски арматуры, которыми и будем крепить мауэрлат под вальмовую крышу. К выпущенным и загнутым отрезкам металла привариваем своими руками согнутые буквой Г отрезки стального уголка. Ширины полки в 4 см вполне достаточно для надежной фиксации всего набора из балок перекрытия под вальмовую крышу с помощью саморезов и гвоздей. На видео отдельные элементы перекрытия под вальмовую крышу можно рассмотреть более детально.

Для увеличения поперечной жесткости перекрытия вырежем своими руками и вставим в шахматном порядке короткие перемычки между балками. Крепление перемычек лучше сделать с помощью уголков и саморезов. Концы балок по периметру крыши обшиваем доской – сороковкой. Особое внимание обращаем на то, чтобы все четыре угла перекрытия находились в одной плоскости, и не было приподнимания или опускания угловых точек соединений.

Внимание! В каждом из углов мы своими руками вырезаем в размер из бруса и устанавливаем по дополнительному диагональному силовому элементу. В дальнейшем на него будет установлена пятка диагонального стропила вальмовой крыши, поэтому выравниваем его положение и крепим с максимальной тщательностью.

Устанавливаем коньковый брус и диагональные стропильные балки

На следующем этапе необходимо построить так называемую скамейку вальмовой крыши, состоящую из трехметровой коньковой балки, опирающуюся на три вертикальные стойки. Для этого размечаем срединные линии и находим центр стопы здания. Средняя балка будет находиться точно на середине, две другие стойки будут отстоять от нее на расстояние чуть более метра от центра.

На стойки вырезаем и укладываем коньковую балку вальмовой крыши. Сечение бруса выбираем такое же, как и у вертикальных стоек. Такая конструкция достаточно неустойчива, поэтому к каждой стойке прибиваем по две доски, работающие, как подкосы.

Прежде чем браться за установку угловых или диагональных стропил, выполним небольшой расчет длины накосной стропильной ноги вальмовой конструкции. Для этого своими руками измеряем длину от середины места опоры в угловом секторе перекрытия до ближайшей вертикальной балки «скамейки» и высоту самой опоры. С помощью формулы геометрии получаем «черновую» длину диагональной балки крыши. Процесс расчета сложный, поэтому можно предварительно попробовать свои силы на каркасе вальмовой крыши беседки или аналогичной постройке.

Существует один надежный способ точного определения длины вальмовой стропильной ноги своими руками. Для этого используется строительная шестиметровая рулетка, с помощью которой измеряется расстояние от верхней точки торца конькового прогона до средней точки опоры в углу перекрытия. Далее следует точно, как на видео выполнить своими руками подрез угла на верхней части вальмового стропила так, чтобы она максимально плотно, без зазоров прилегала к коньку.

При этом точность и качество получается намного выше, чем в случае использования шаблона для вальмового стропила.

В обязательном порядке вырезаем и устанавливаем два дополнительных элемента: подпоры на диагональные балки и подкосы, удерживающие пару угловых стропил и коньковый прогон, пока с противоположной стороны не будет собрана и установлена вторая пара угловых стропил вальмовой крыши.

Важно! Прежде чем закрепить диагональные балки, следует точно выровнять углы между ними и соответствие наклона левой и правой вальмы.

Если этого не сделать, у крыши будут несколько разные углы наклона скатов, таким образом, испортим своими руками внешний вид вальмовой конструкции окончательно и бесповоротно. Закрепляем две диагональные балки к коньку с помощью саморезов, гвоздей и металлических накладок. Установленные ранее подпоры под угловые стропила переносим в точку, находящуюся на расстоянии в четверть длины от угла до вертикальной стойки.

Установка нарожных и рядовых стропил

Нарожки устанавливают так же, как и диагональные балки, чередуя опоры в шахматном порядке. Более детально увидеть процесс установки можно на видео:

Несмотря на сведения о длине каждой нарожки, почерпнутые из чертежа, заготовку приходится многократно примерять и подрезать, пока не попадаем в нужный размер и угол надреза.

При монтаже нарожных стропил контролируем уровень прогиба диагональной балки, и если выбранный размер сечения бруса под накосную стропилу оказался мал, обязательно усиливаем ее, набив сверху дополнительную доску - сороковку. Зачастую диагональные балки, из-за значительной длины и большой нагрузки, сразу изготавливают из двух 50-миллиметровых досок.

Далее устанавливаем рядовые стропила. В верней части вырезам опорный паз на каждой из двух парных рядовых стропил и опираем их на коньковую балку. С нижней стороны с помощью угольника и карандаша размечаем угол обреза и подрезаем край балки так, чтобы он беспрепятственно становился на брус перекрытия. Намеченные и вырезанные рядовые стропила попарно выставляем и выравниваем так, чтобы каждый из скатов образовывал практически ровную плоскость. По окончании прихватываем выставленные балки саморезами и начинаем сшивать каркас вальмовой крыши гвоздями и металлическими накладками.

Завершающие работы

После установки рядовых стропил проверяем и убеждаемся, что геометрия диагональных балок, их взаимное расположение и углы наклона не изменились. После этого все точки крепления как на диагональных, так и на рядовых балках вальмовой крыши, еще раз проходим и усиливаем саморезами, гвоздями и накладками из дерева и обрабатываем антикором.

Заключение

Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, – дело бесперспективное. Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.

• Как сделать вальмовую крышу дома
• Гидроизоляция и пароизоляци кровли под профнастил
• Монтаж водостоков Döcke
• Технические характеристики битумной черепицы

Сегодня портал РМНТ.РУ расскажет о том, как выглядит и из чего состоит вальмовая кровля. Вы узнаете о преимуществах и недостатках этого вида стропильной системы и об особенностях монтажа. В статье приведено пошаговое руководство для создания вальмовой стропильной системы своими руками.

Вальмовая крыша или, другими словами, четырёхскатная стропильная система — популярное и хорошо изученное решение для крыши, которое позволяет возводить чердачные кровли большой площади. Особенностью конструкции является дополнительный скат, заменяющий фронтон. Этот скат имеет треугольную форму и называется вальмой. Частный случай такого ската — полувальма, когда скат не доходит до границы армопояса.

Внедрение дополнительного ската (вальмы) в конструкцию двускатной крыши даёт следующие преимущества перед традиционной компоновкой:

1. Распределение нагрузки на все четыре стены. Двускатная кровля опирается только на две. Это актуально в зданиях старой постройки, стены которых возведены в условиях вынужденной экономии (из мергеля, самана, кирпича на глиняном растворе).
2. Отсутствие фронтона даёт уменьшение ветровой нагрузки (парусности) на стропильную систему. Это жизненно важное свойство в ветреных районах и для домов, стоящих на отшибе. Участок кровли вместо фронтона не даёт существенной нагрузки на фундамент. При этом его возведение быстрее и дешевле.
3. Лучший доступ солнечного света. Конёк меньшей длины — меньшая тень «паруса» всей крыши. Это полезно для смежной застройки и частного сектора.

На фоне явных преимуществ вальмовая кровля имеет некоторые недостатки:

1. Неэффективное использование чердачного пространства в домах с отношением стен не более 3:1 (одна стена не более чем в три раза длиннее другой). На многоэтажных домах это незаметно из-за значительной длины здания.
2. Более сложная конструкция. Это двойное свойство, т. к. сложность стропильной системы подразумевает больше элементов, что делает её технически более совершенной — прочной и жёсткой.
3. Больший расход кровельного материала — оборотная сторона экономии на фронтоне.

По составу и качеству материала многоскатная кровля не отличается от прочих вариантов. На сегодняшний день актуальны следующие размеры сечений элементов вальмовой стропильной системы (термины и специфические названия элементов вы можете найти в предыдущей статье):

1. Мауэрлат. Доска толщиной от 60 до 100 мм и шириной от 150 до 250 мм. Брус — от 100х100 до 200х200 мм.
2. Центральная стойка (бабка). Доска толщиной от 60 до 100 мм и шириной от 150 до 200 мм. Брус — от 100х100 до 150х150 мм.
3. Стропила, конёк, рёбра, стойки, подстропильные затяжки — доска толщиной от 50 до 75 мм, шириной от 100 до 180 мм.
4. Рекомендуется применять поддерживающие и усиливающие металлические изделия — скобы, пластины, тяги, анкеры, турбовинты, самодельные или штампованные заводские посадочные детали. Толщина металла — от 2,5 мм.

Вальмовая кровля своими руками

Расчёт основного эскиза

Примечание. Будет рассмотрен вариант традиционной (классической) вальмовой крыши с углом 45° к горизонту и вертикали. Монтаж потребует развитых навыков плотника.

Классическая вальма с опорной стойкой a = b: 1 — коньковый прогон; 2 — высота чердака; 3 — центральная стойка (бабка); 4 — скат вальмы; 5 — ряд нарожников; 6 — точка проекции соединения ребер и конька; 7 — лежень; 8 — балка перекрытия (затяжка)

Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската. Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. В соответствии с законами геометрии, длина нарожников будет зависеть от высоты чердака (при соблюдении угла в 45°).

Отталкиваясь в расчётах от показателя в 45°, можно легко рассчитать основные пропорциональные размеры крыши. Самый важный момент при создании эскиза и переносе его на местность — точка проекции сочленения рёбер и конька (далее — точка проекции).

Порядок работы

1. Установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1,5 толщины мауэрлата. Врубка углов — в полдерева.

2. Установить лежни и подготовить затяжки.

3. Обозначить точки проекции и установить на них опорные стойки (с запасом по высоте) строго вертикально на прочных временных подкосах.

4. Определить высоту конька относительно неподвижной горизонтальной плоскости — перекрытия или армопояса, разметить и подрезать стойки по высоте.

5. Соединить стойки коньковым прогоном (доска) с надёжной завязкой и раскрепить центральную раму откосами и обвязками (центральная рама — условное название (ряда) стоек, конькового прогона и лежня, связанных между собой дополнительными тягами и откосами).

6. Установить стропильные ноги двух параллельных скатов в соответствии с проектом. Раскрепить временной обрешёткой и установить подстропильные затяжки (ригели).

7. Если расстояние между опорами накосной стропилы более 2,2 метра, под неё устраивается промежуточный упор, который называется шпренгель. Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.

8. Подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

9. Смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов.

10. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами — саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат.

11. Если проекция рабочей части стропил имеет длину более 1,5 м, необходимо установить промежуточные стойки.

Вальмовая кровля имеет два распространённых частных случая. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил.

Случай первый. Шатровая крыша

Это разновидность кровли, состоящей из четырёх вальм, т. е. она не имеет параллельных пар скатов разного размера. Все скаты абсолютно одинаковы. В основном такие крыши применяют на беседках или башнях. Ход работы будет состоять из пунктов 2, 3, 7, 8, 9 предыдущей инструкции. Из-за своего небольшого размера и конструктивной жёсткости их можно изготовить на полигоне или в цеху и затем смонтировать краном.

Случай второй. Вальмовая кровля без внутренних опор

Этот вариант подойдёт в случае, если необходимо максимально задействовать чердачное пространство, например, в коммерческом строительстве. В этом случае угол ската вальмы лучше сделать более пологим — 22,5° или менее к вертикали, опущенной на точку проекции или 67,5° и более к горизонту. Это необходимо для того, чтобы избежать избыточной снеговой нагрузки.

Данный вид кровли делает полезным до 90% пространства перекрытия. При этом её монтаж требует большого опыта и смекалки. Вся суть возведения этого вида стропильной системы сводится к строительству на временных опорах, которые демонтируются после окончательного раскрепления. Рама держится за счёт жёсткости и равномерного напряжения всех элементов — такая кровля из профильной трубы на порядок надёжнее деревянной.

Особое значение при создании безопорной вальмовой крыши имеет чистота подгонки (точность врубки) элементов и надёжность соединений. Здесь необходимо максимально применять металлические элементы, клей и резьбовые тяги.

При монтаже любой стропильной системы обращайте внимание на качество пиломатериала . Достаточно нескольких личинок шашеля или короеда, чтобы в течение 10 лет любая деревянная стропильная система была уничтожена. Обязательно обрабатывайте древесину специальными составами.

Видео по теме

рмнт.ру, Игорь Максимов

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

Элементы стропильной системы вальмовой кровли

• Коньковый прогон. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
• Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
• Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
• Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
• Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
• Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
• Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
• Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Параметры вальмовой кровли

1. Высоту конька.
   h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
2. Длину рядовых стропил.
   e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
3. Площадь скатов.
   S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Коэффициент длины диагональных стропил

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Многие владельцы участков перед строительством задумываются о том, как соорудить жилье, дачу или иной объект не только функциональным, но и эстетически красивым. Вальмовая крыша подходит для создания жилой или нежилой мансарды и придания красоты объекту. В этой статье рассказывается, как сделать систему из стропил, учесть все нюансы при расчетах и произвести монтаж без ошибок.

Стропильная система вальмовой крыши сложная, но когда она готова, то результат того стоит Источник dvamolotka.ru

Особенности и конструкция вальмовой крыши разновидности вальмовых крыш

Вальмовая крыша, чаще всего, состоит из четырех скатов. Они выстраиваются под наклоном по внешним стенам строения. Две части – боковые, как у стандартных крыш, и оставшиеся две устанавливаются между ними. В такой конструкции две вершины (вместо стандартной одной), которые соединяет конек.

Вертикальные скаты, по форме – треугольники, и называются вальмами. Другие два фронтона, установленные по более длинным сторонам объекта, трапециевидной формы.

Вальмовая кровля имеет характерные особенности:

высоки показатели прочности;

долговечность;

благодаря оригинальной и обтекаемой форме, получается защита от ветров.

Такая крыша идеальна для организации жилого пространства в чердачной части дома. Сделать мансардные окна на ней проще.

Вальмовые крыши это не один шаблон для всех – для каждого дома подбирается индивидуальный проект Источник krovlyakryshi.ru

Голландская вальмовая крыша

Когда длина вальмы менее других боковых скатов, такую модель называют голландская (или полувальма). Эта форма выдерживает сильные порывы ветра и не накапливает снеговые осадки.

Голандская вальмовая крыша подойдет для местности с суровым климатом Источник roomester.ru

Датская кровля

Отличается тем, что здесь полувальма – это нижняя часть треугольника полноценной вальмы, а верхнюю часть треугольника используют под стекло.

В верхней части вальмы оставляют небольшой зазор для окошка Источник klub-masterov.ru

Шатровая вальмовая крыша

Такая модель имеет одну вершину, которая соединяет четыре равные части крыши. Внешне по своей форме шатровый вариант схож с пирамидой.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины Источник klub-masterov.ru

Ломаные крыши

Такие эффектные и сложные по созданию крыши самому рассчитывать и устанавливать (без проф. подготовки) не рекомендуется. Они состоят из большого числа скатов, которые размещаются под различными углами наклона.

Видео описание

Устройство сложной вальмовой крыши на доме из газобетона показано в видео:

Вальмовая крыша: устройство, узлы и усиление вальмовой крыши

Устройство вальмовой крыши в основе своей состоит из двух элементов: каркаса из стропил и мауэрлата. Соединенные в единую систему бревна крепятся к установленному на верх внешних стен здания мауэрлату.

Место расположения мауэрлата для вальмовой крыши Источник 74cement.ru

Конструкция вальмовой крыши состоит из таких элементов:

Угловые стропила . Это стандартные силовые «ноги», которые соединяют углы строения с коньковым брусом. Чаще всего в проектах используют четыре балки, той же толщиной, что и конек. Они крепятся к нему одним краем, а противоположный выводится за стены здания.

Конек . Это основная несущая ось и наивысшая точка кровли, где соединяют все ее стороны. Обычно центр конька, есть и центр всей крыши в вальмовом проекте.

Короткие стропила . Эти бревна или деревянные балки, крепят на мауэрлат одной стороной, а другой к угловым стропильным ногам. Число их зависит от площади кровли.

Рядовой каркас . Это 6 стропил занимающих центральное расположение и промежуточное. Их крепят к концам конькового бруса и ставят на несущие стены объекта. Они выстраиваются со всех сторон постройки в рамном числе.

Промежуточный каркас . Эти стропила закрепляются от конькового бруса и ставятся на мауэрлат. Вальмы не задействованы.

Классический пример устройства вальмовой крыши и чертёж с пояснениями: Источник obustroeno.com

Усиление

Для долголетнего использования требуется не только крепкая система из стропил, но и дополнительные элементы усиления объекта.

Для надежности конструкции крыши требуется усиление ее дополнительными элементами Источник roofs.club

Для большей надежности требуется:

Разместить на углы шпренгель – брус, между сторонами мауэрлата. Это укрепит стропила по диагонали.

Добавить стойку, соединенную брусом. Такая подпорка для стропил поможет перераспределить нагрузку на строение.

Использовать доски или брус с сечением 40*40 или 50*50 мм для обрешетки.

Работать с сухим деревом, обработанным защитным раствором.

Источник winterhouse.ru

Когда шпренгель добавлен на значительном расстоянии от угла, организуется дополнительная ферма.

Источник roof-tops.ru

Узлы

Схематическое изображение узлов стропильной системы Источник tues.ru

На нашем сайте Вы можете ознакомиться с самыми – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Угол наклона крыши площадь вальмовой кровли

Утверждение угла наклона скатов – это оптимальное решение между надежностью крыши от ветров и снега и полезной площади мансарды. Как рассчитать полезную площадь вальмовой крыши, обозначено на картинке.

Расчет угла наклона скатов крыши Источник tues.ru

Угол наклона зависит от местности, в которой строится дом и климатических условий региона. Принцип прост: холоднее погода – выше угол наклона. Так снег естественным образом будет скатываться с кровли. В теплых не ветряных районах лучше делать малый угол.

Еще одним фактором выбора угла наклона является материал вальмовой кровли. Рекомендуемые значения:

Ондулин – не менее 5°.

Мягкая черепица – от 15°.

Шифер – 16°-65°.

Металлочерепица – от 13°. Наибольший угол не установлен.

Металлическая фальцевая крыша – более 25°.

Керамическая черепица – 35°-65°.

Создание большого угла делает возможным построение кровли из профнастила. При этом следует брать во внимание и высоту самого профиля. Угол создают в пределах 20° – 45°.

Видео описание

В видео предлагаем посмотреть, как проводится перекрытие вальмовой крыши профнастилом:

Для начала необходимо определить торцевую ось здания Источник beton-stroyka.ru

При проектировании кровли необходимо учитывать два правила:

Больший угол наклона кровли делает тяжелее и сложнее всю стропильную систему, и увеличивает нагрузку от ветров на скаты. Для чердака нежилого типа угол часто варьируется от 25° до 35°, а для жилья – от 35° до 55°, и требуется усиление конструкции из стропил.

Вес мансарды не должен превышать нагрузочные показатели фундамента и стен дома. Нарушение этого правила ведет к деформации основания и перекосу или разрушению здания.

Важно! отношение высоты кровли к длине несущих стен, нельзя делать более 2/3. Так, если по ширине дом 9 м, а основание и 1-й этаж в высоту 4 м, то высота мансарды «для жилья» не более 3 м, а высота конькового бруса менее 6 м.

Крепление стропил производиться при помощи металлических пластин Источник tues.ru

Формулы

Площадь вальмовой крыши определяется, как сумма двух вальм и ее боковых скатов. Площадь вальм получают по формуле стандартного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.

Площадь боковых частей находят по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапециевидных частей получается из площади одного прямоугольника и двух треугольников.

Площадь высчитывается исходя из длины карнизов, а не края строения.

Совет! Площадь кровельного стройматериала обычно больше этого показателя для крыши. Так происходит из-за специфики устилания материала «нахлестом». Поэтому для подсчета материала на кровлю рекомендуется добавить +10%. Когда конструкция вальмовой крыши усложнена, то +15-20%.

Вальмовая крыша – устройство стропильной системы

Для расчета системы из стропил вальмовой кровли необходимо, применив стандартную рейку, определить горизонтальную проекцию (заложение) промежуточной стропильной ноги.

Источник speccypro.ru

Для нахождения длины стропила, также можно прибегнуть к теореме Пифагора Источник speccypro.ru

Для нахождения длины угловых стропил требуется умножить заложение на коэффициент из таблице выше Источник 7craft.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

В видео пример расчета конструкции:

Чтобы определиться с сечением дерева для ног из стропил можно воспользоваться приведенной таблицей Источник speccypro.ru

Так, при величине распределенной нагрузки на ноги в 125кг/м и длине пролета в 6 м выбирают брус с сечением одним из: 240*80; 230*90 и 220*100, или кругляк 220 мм.

Пример чертежа вальмовой стропильной системы крыши:

Для неподготовленного человека чертеж достаточно сложный Источник dacha1.ru

Стропильная система вальмовой крыши, схема 2:

На первый взгляд схемы не отличаются, но каждая имеет свои особенности Источник remont-book.com

Видео описание

В этом видео полезная информация по стропильной системе вальмовой крыши

Этапы работы по монтажу вальмовой крыши

От этапа установки стропильной системы зависит качество всей крыши, ее надежность и срок эксплуатации. Важно подойти к этому вопросу со знанием дела или привлечь специалистов.

Установка мауэрлата

Для монтажа берут дерево первого сорта с внушительным сечением 100*100 или 100*150. Укладывается брус только в внахлест, никак не в стык. Также должны присутствовать точки соединения со стенами дома в большом количестве. Узлы соединения укрепляют скобами из металла.

В постройки из кирпича, пеноблоков и арболита дополнительно сооружается армопояс под мауэрлат. В такой пояс заранее вшиваются шпильки для последующего устилания дерева.

Создание прогона

Эта часть в виде балки создается для крепления дополнительных опор под стропильные ноги. Прогон не из главных элементом системы, его внедряют в больших и усложненных проектах вальмовых крыш.

Опорные стойки

Эти стойки являются подпоркой для конька.

Стойки являются обязательной частью стропильной системы Источник nasha-besedka.ru

Создание конька

На этот элемент стропильной системы вальмовой крыши опираются все балки. Он расположен в наивысшей центральной части кровли. Образуется он в результате соединения стропильных пар ног. На данный участок каркаса действует очень большая нагрузка, поэтому, чтобы коньковый брус ее выдержал, используют несколько вариантов соединения древесины: встык, внахлест и врубка «вполдерева.

Методы соединения стропильных балок Источник tues.ru

Монтаж стропильных ног

Стропила можно монтировать в следующем порядке: сначала по диагонали, а потом остальные, или вначале центральные балки, а следом диагональные. На этом этапе монтажных работ стропильные ноги устанавливают на мауэрлат. Способов крепления несколько.

Крепление к мауэрлату тоже можкт быть разным Источник zbbr.ru

Схема крепления стропил к мауэрлату и к коньковому прогону Источник speccypro.ru

Важно: от монтажа ног к мауэрлату зависит срок эксплуатации и надежность всей стропильной системы. Так, если установить крепления слабо или допустив ошибку, крышу может просто «снести» ветром полностью.

Видео описание

В видео процесс разметки стропил:

Крепление наслонных стропил

Существует две схемы прикрепления наслонных стропил:

Источник tues.ru

…и «жеский верх – свободный низ» Источник tues.ru

Для того чтобы создать теплую мансарду монтаж следует проводить по следующему плану на рисунке.

Для теплой крыши применяется своя схема обустройства крыши Источник kbumb.ru

Специфика устройства в процессе монтажа

Стропильная система вальмовой крыши требует использования специальных инструментов для ее возведения.

Для прочного крепления стропил потребуются специальные интсрументы Источник pinterest.ru

Для надежного строительства из бруса и крепкого примыкания стропил используют металлические инструменты. Их виды и названия представлены на рисунке.

Источник tues.ru

Видео описание

Способы крепления стропил к маурлату, установка, запилы, узлы и монтаж к ферме кровли в следующем видео:

Доборные элементы для вальмовой крыши также представлены в ассортименте. Они применяются в ходе отделочных работ и используются с целью создания эстетического внешнего вида. Также отвечают требованиям надежного строительства кровли и примыканий.

Доборные элементы для вальмовой крыши Источник orchardo.ru

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком Источник astgift.ru

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю Источник tues.ru

Итог

Вальмовая крыша украшает практически любое строение. Видов и способов устройства составляющей ее стропильной системы много. При правильном расчете и монтаже, такая кровля служит века. Применять ее возможно для дома, беседки, бани и прочих объектов.
