Как делать перемычки из профиля. Какие профиля нужны для перегородки из гипсокартона

31.10.2019

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Преимущество стен и потолков из гипсокартона

Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.

Условные обозначения для гипсокартона

Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

ГКЛ - гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
ГКЛВ - влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
ГКЛО - огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина - 1200 мм, а длина - 2000-4000 мм. Такой вид актуален для комнат с камином;
ГКЛВО - гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.

Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш - 12,5 мм, для выполнения проемов лекальных, арочных форм - 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.

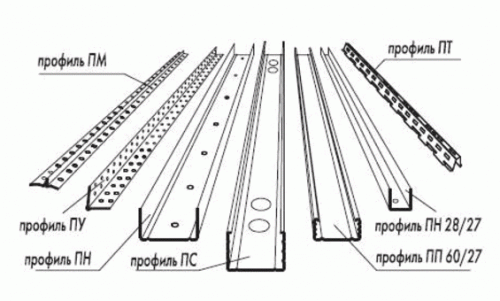

Условные обозначения металлического профиля для гипсокартона

ПС - профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины - «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
ПН - профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
ПП - потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
ПНП - потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
ПУ - профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
ПА - профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.

Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора - рекомендуется еще на этапе сооружения усилить каркас в этих точках.

Дополнительные элементы

Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент - подпотолочное пространство составит не более 60 мм.
С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.

Метизы

Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы - лучше саморезами с острым концом 3,5х11 мм.
Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.

Последовательность работ

Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон - разметка начинается с них.
Остается провести шпаклевочные и другие отделочные этапы работы.

Монтаж потолочного каркаса

Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту - одним достаточно 5-8 см межпотолочного пространства, другим - 12-15 см.
Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

Каркас стены из металлопрофиля

Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.

Основная задача ремонта в большинстве домов и квартир — привести стены в нормальное состояние. Ведь пару десятилетий назад почти никто об идеально ровных стенах и не задумывался. Выравнивали по принципу «хоть как-то». Исправить положение можно по всем правилам: сбить старую штукатурку и полностью заштукатурить по маякам. Это — правильно и надежно. Но долго, грязно, дорого. Проще использовать так называемые сухие методы: выровнять поверхность стены гипсокартоном (ГКЛ). Вторая задача, которую часто приходится решать в процессе ремонта: перепланировка. Мы убираем старые перегородки, ставим новые. Новые межкомнатные и декоративные перегородки тоже делают с использованием гипсокартона. Как выравнивать и ставить стены из гипсокартона своими руками и расскажем в статье.

Как обшить стены гипсокартоном

Для начала рассмотрим случай, когда нужно выровнять поверхность уже имеющихся стен. Есть три варианта крепления гипсокартона к стенам:

Последняя технология — установка гипсокатона на клей — самая быстрая, но и она имеет недостатки. Первый — не везде под отделкой есть клей, потому навешивать шкафы на такую стену проблематично. Если вы заранее планируете что-то крепить к стене, на этой высоте уложите сплошной слой клея или установите закладной брус, который будет еще и дополнительным маяком при выставлении уровня листа. Тогда проблема решится. Еще один минус — имеются небольшие перепады. ТО есть поверхность получается неидеальной. Разница есть в 2-3 мм. Между «кусками» клея лист чуть прогибается. Тем не менее, это неплохой способ быстро выровнять стену.

Более подробно о том, как клеить гипсокартон на стену смотрите в видео.

Крепление к каркасу

Так как при наклеивании гипсокартона на стену никакого крепежа не нужно, то речь пойдет о каркасе и в основном о металлическом. Правила крепления к деревянному такие же, просто используются саморезы для дерева.

Размеры ГКЛ и назначение

Несколько слов о том, каких размеров бывают листы и как класть гипсокартон на стены. Стандартные размеры такие: ширина всегда 1,2 м, высота бывает 2,5 и 3 метра. Иногда есть «нестандарт» меньшей длинны: с небольшими работать проще, но получается больше швов, которые потом приходится заделывать. Толщина ГКЛ:

12,5 мм — универсальный материал для стен и потолка;
6 мм и 9 мм — для криволинейных поверхностей.

Часто говорят, что 9 мм листы — потолочные. Но у производителей таких рекомендаций нет. Любой из заводов-изготовителей позиционирует тонкие листы, как те, что используются для отделки изогнутых поверхностей.

По длинным краям листа сделаны скосы. Они нужны для того, чтобы стык можно было проклеить армирующей лентой и заделать шпаклевкой. Именно та сторона, где есть скос является лицевой. Ее разворачивают внутрь помещения.

Как стыковать

Если необходимо стыковать листы по высоте, располагайте стыки так, чтобы не получалась длинная продольная линия. Говорят, что листы укладывают вразбежку или со сдвигом. При этом желательно, чтобы смещение было не менее 40-60 см. Длинные стыки — самые вероятные места появления трещин. Сдвигая шов, вы практически со 100% вероятностью от трещин избавитесь (пример укладки листов смотрите на рисунке).

Если стена обшивается двумя слоями гипсоартона, то сдвигаются еще и вертикальные швы. Лист, находящийся сверху, должен быть установлен так, чтобы стык нижнего приходился на его середину (сдвиг на половину ширины — 60 см).

Чем крепить и с каким шагом

При установке лист прижимают к каркасу и закрепляют при помощи шуруповерта и специальных саморезов с плоскими головками. Если каркас собран из металла, берут саморезы TN25 (3,5х25 мм). В магазинах их так и называют «для гипсокартона». Длина — 25 мм, цвет — черный (чаще ломаются) или белый. Для каркаса из дерева подбирают близкие по размеру с самой плоской головкой: меньше будет шпаклевки.

Важно при монтаже крепеж закрутить на нужную глубину: шляпка должна быть утоплена в лист, но при этом картон не должен порваться. Также необходимо чтобы устанавливался саморез строго перпендикулярно к плоскости листа: так меньше шансов повредить слой картона, который в этой конструкции отвечает за жесткость.

О том, как можно упростить работу и сделать так, чтобы саморез уходил на нужную глубину, смотрите видео.

При сборке каркаса на сплошной стене расстояние между стойками должно быть не менее 60 см. Тогда получается, что каждый лист крепится к трем вертикальным профилям: два по краям и один в середине. При этом край листа приходится на середину профиля.

Отступив от края 10-12 мм, вкручивают саморезы. Их можно ставить, как на рисунке выше один напротив другого, а можно — со смещением, как на рисунке ниже. Шаг установки — 250-300 мм. Крепятся по периметру и по среднему профилю.

Еще один важный момент: выкраивая листы, учтите, что высота его должна быть на 10-12 мм короче, чем высота от пола до потолка. Это необходимо на случай усадки: чтобы у стены или перегородки была возможность компенсировать изменение высоты без трещин (особенно актуально для деревянных и панельных домов).

Это, пожалуй, все основные моменты работы с гипсокартоном (без учета особенностей монтажа профилей).

Перегородка из гипсокартона

Устанавливать перегородку несколько сложнее, потому опишем процесс по шагам с фото.

Разметка

Сначала размечают место установки перегородки. Проще всего это сделать с помощью лазерного построителя плоскостей (лазерный уровень). Эта прямая наносится на стены, пол и потолок.

Если лазерного уровня нет, придется использовать обычный строительный (хорошего качества) и отвес. Сначала размечаете линию на полу — это легче всего. Затем, при помощи уровня, переносите ее на стены. Если обе линии на стенах вертикальны, соединяющая их прямая должна находится строго над линией на полу. Так это или нет, можно проверить при помощи отвеса, опустив его с отметки на потолке до линии пола.

Разметка перегородки с использованием уровня и отвеса

Необходимо добиться идеального совпадения — от этого зависит качество всех работ.

Сборка каркаса

Будем рассматривать сборку каркаса из оцинкованных профилей. По намеченной линии на полу и потолке устанавливается направляющие профили. Он имеет маркировку UW или ПН — профиль несущий. Крепятся чаще всего дюбелями — 6*40 мм или 6*60 мм, расстояние между двумя дюбелями — 30-40 см. .

ПН-профиль имеет стандартную глубину (высоту стенок) — 40 мм, но может быть разной ширины 50 мм, 75 мм или 100 мм. От ширины несущего профиля зависит толщина перегородки, а также то, какой толщины утеплитель и/или звукоизоляционный материал можно туда заложить.

В направляющие профили вставляются несущие — стойки. Их маркируют CW или ПС — профиль стоечный. Отличается он от направляющего наличием дополнительных полочек на стенках. Эти полочки делают его более жестким, повышая несущую способность. Ширина стоечных профилей зависит от ширины несущих: они должны быть одинаковыми. То есть стойки должны быть той же ширины. Именно между ними потом устанавливают утеплитель.

Стойки к направляющим крепятся двумя способами. Первый используется в основном строителями- профессионалами. Они работают просекателем — специальным инструментом, который прорывает и загибает в стороны металл, скрепляя две детали. Строители-любители при самостоятельной работе с гипсокартоном, крепят на «блошки» (еще называют клопами и семечками) — небольшие саморезы с винтом в нижней части — TEX 9,5 (3,5*9,5 мм). Они просверливают металл сами, ускоряя процесс сборки (не нужно засверливать отверстия). Стойки крепят с каждой стороны не менее чем на два самореза.

Один момент: если вы ставите перегородку в многоэтажке или на первом этаже своего дома, то вместе стыка стойки и потолочной направляющей, подкладывайте специальную пленку или какой-то материал, который предотвратит появление скрипа. Когда люди ходят, возникают колебания, передающиеся профилям, из-за чего они трутся и возникает скрип. Второй вариант — делать стойки на 1 см короче. Он более правильный: и усадка дома предусмотрена и неприятных звуков нет.

Шаг установки стоек — 60 см или менее. Это расстояние обусловлено шириной листа гипрока (гипсокартона), которая стандартно равна 120 см. Как уже говорили раньше, получается, что каждый лист крепится к трем стойкам. Вот и получается, что между вертикалями должно быть 60 см.

Если промежуток между двумя стойками больше 60 см, но меньше 120 см, между ними посередине все равно ставят вертикальный профиль, иначе этот участок будет «бухтеть» — лист будет шататься и прогибаться. Еще один момент: первую стойку крепят к стене чуть ближе — первый лист будет крепиться ко всей плоскости крайнего профиля, потому и расстояние должно быть чуть меньше — 57,5 см.

Профили, к которым будут крепиться двери или окна желательно усилить. Проще всего это делать при помощи деревянного бруска подходящего размера. Его вставляют внутрь, и крепят на пару саморезов. Использовать нужно сухую древесину, чтобы брус не покрутило.

После того, как все стойки выставлены и закреплены, конструкции придают большую жесткость при помощи перемычек — горизонтально установленных кусков стоечных профилей. Их делают одним из трех способов, предложенных на фото. Проще всего изготавливаются и легко монтируется третий вариант.

Перемычки располагают обычно на той высоте, где будут стыковаться два листа. Их края обязательно закрепляются, так что перемычки там необходимы. В остальном — с шагом 60-80 см. Если стена большая — ставьте через 60 см, если маленькая, достаточно 80 см. Обязательны поперечины над дверным проемом: на по высоте дверной коробки. Их тоже желательно усилить, вложив внутрь деревянный брусок.

Прокладка коммуникаций

После установки всех поперечин, можно приступать к прокладке коммуникаций и электропроводки. Желательно все электрические провода монтировать в гофрорукаве. Если перегородку ставите в деревянном доме или на деревянный каркас, он обязательно должен быть металлическим. В домах из негорючих материалов, в стенах из гипсокартона на каркасе из оцинкованной стали, допускается использование пластиковых гофрорукавов из негорючего сырья (есть пометка «НГ»).

Обшивка гипсокартоном и тепло/звукоизоляция

После прокладки коммуникаций приступают к монтажу гипсокартонных листов. Их монтируют также, как и при обшивке. Обшивка стены из гипсокартона своими руками начинается с одной стороны. Затем, с другой стороны между профилями (брусками) каркаса устанавливают утеплитель и/или звукоизолятор. После его монтажа зашивают стену ГКЛ с другой стороны.

Утеплитель для стен и перегородок из гипсокартона используют обычный:

В принципе, возможно использование других утеплителей, но перечисленные — наиболее популярные.

Как резать гипсокартон

Делая стены из гипсокартона своими руками, вам придется кроить листы: далеко не всегда они становятся целиком. Для этого нужен будет только острый канцелярский нож (для бумаги), длинный ровный предмет — линейка, доска, брус, уровень, правило и т.п. И деревянный брусок длиной пару метров, но он не обязателен, просто с ним проще. Вот и все. Электролобзик может понадобится, при вырезании изогнутых линий, но будет очень много пыли.

Последовательность действий такая:

проводим карандашом на лицевой стороне линию, по которой нужно отрезать гипсокартон;
прикладываем по линии линейку (брусок, доску) и разрезаем картон канцелярским ножом;
под линию разреза подкладываем брусок;
по более короткой стороне постукиваем ладонью, из-за чего гипс ломается по линии разреза;
ломаем лист по всей длине реза;
загибаем отломанный кусок, разрезаем оставшийся целым картон.

Все действительно очень просто. Основная задача: правильно разметить. Дальше проблем не бывает (если только лист не битый).

Видео-уроки

Не все тонкости можно описать, некоторые лучше увидеть. Мы подобрали видео, в которых есть особенности работы с гипсокартоном. В основном они касаются сборки каркаса из профилей. Это действительно самая трудоемкая часть. И от того, насколько правильно будет сделан каркас, зависит насколько ровной будет стена или перегородка.

Как сделать фальш-стену из гипсокартона

Как сделать усиленные стойки в перегородке. Этот метод сборки каркаса нестандартный, но это не значит, что он неправильный. Стойки получаются действительно более жесткими. Это необходимо, если из гипсокартона возводите полноценную межкомнатную перегородку. Тут усиление не помешает. Минусы в том, что времени потребуется больше, да и стоимость такого каркаса выше.

Какой профиль лучше: гладкий или рифленый. На рынке есть разные модели профилей, в том числе и с неровными, а шершавыми стенками и боковинами. При равной толщине металла он более жесткий, что, вроде, хорошо. Но насколько он хорош в работе? Смотрите видео.

Перегородка из гипсокартона от начала и до конца. Тут заснят пошагово монтаж перегородки. Все вполне доступно, можно брать за основу и строить стены из гипсокартона своими руками.

Гипсокартонные перегородки по характеру используемых материалов делятся на простые и усиленные. Кроме этого, существуют варианты изделий с усиленным каркасом из металла. Тип конструкции подбирается с учетом технических характеристик помещения.

При отсутствии опыта в обращении с профилями и гипсокартоном начните с возведения простых вариантов конструкций. Для этого потребуется лишь самый необходимый инструментарий и качественные материалы. При этом не помешает детально изучить особенности технологии.

Стены из гипсокартона

Чтобы сделать каркас, вам понадобится следующее:

направляющие (параметры подбираются с учетом габаритов создаваемой перегородки);
стоечные детали (подбор изделий осуществляет на основе габаритов перегородки и высоты помещения, где осуществляется строительство);
лента для уплотнения (использовать не обязательно, но благодаря ей повышается звукоизоляция);
дюбель-гвозди;
саморезы, укомплектованные пресс-шайбой;
саморезы, предназначенные для металлических поверхностей с параметрами 2,5-3,5 см;
водный или лазерный уровень для контроля правильного размещения деталей;
отвес и шуруповерт;
рулетка и молоток;
строительный нож;
перфоратор с буром.

Независимо от того, над возведением какой гипсокартонной конструкции вы работаете, понадобится выполнить каркасное основание. Для раскроя лучше применять не ножницы, а болгарку. Каждый профиль, используемый для строительства , обладает своими особенностями.

Составляющие каркаса

В большинстве случаев материалом для изготовления профилей служит лента из стали. Толщина такой ленты составляет менее 1 мм. По внешним характеристикам она выглядит, как длинная рейка из металла.

Стальные ленты, которые принято использовать для производства этих деталей, обладают многочисленными достоинствами. Поэтому их популярность среди потребителей так высока.

Подобные профили усиливают уровень жесткости конструкции без ненужного утяжеления.

Предложение современного рынка включает несколько разновидностей подобных материалов, плюс дополнительные элементы.

Для возведения конструкции из ГКЛ потребуются:

стоечные профили;
перемычки;
направляющие (они же основные).

Характеристика направляющих деталей

Основная деталь каркаса (ПН) обладает П-образной формой.

Центровые элементы каркаса

Эта деталь выпускается в четырех стандартных размерах:

4х5 см;
4х6,5 см;
4х10 см;
4,5х7,5 см.

Первый показатель указывает на ширину полки, второй отражает размер ширины спинки. Если предполагается установка декоративной перегородки с полками, подбирайте изделие с широкой спинкой.

Спинка направляющего профиля оснащена отверстиями, предназначенными для дюбелей. Диаметр отверстий составляет 0,8 см.

В некоторых случаях детали такого типа маркируются пометкой UW. Подбирая материал, чтобы сделать гипсокартонную перегородку, учитывайте, что элементы с маркировкой UW-50 соответствуют деталям с маркировкой ПН (4х5 см).

Из названия становится понятно, что такие профили используются как направляющие. При этом они крепятся на полу и потолке по разметке. В свою очередь стоечные профили фиксируются к основным полосам.

Характеристика стоечных деталей

Стоечные элементы маркируются ПС или СW. Стандартные размеры этих каркасных деталей аналогичны, как и в случае с направляющими, и полностью их повторяют. Ширина спинки в обоих случаях идентична, поскольку технология установки каркаса предполагает, что детали вставляются друг в друга.

В отличие от основных деталей, которые имеют одну длину, стоечные имеют в этом плане разные показатели.

Выпускаются элементы такой длины::

3,5 м;

Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки.

Стоечные полосы для укрепления конструкции

Способы создания перемычек

Без перемычек соорудить каркас не получится. Эти элементы изготавливают и своими руками.

Варианты изготовления перемычек:

Края направляющего элемента надрезают под углом в 45 градусов. По сделанным надрезам выполняется загиб краев. Полученное изделие обладает одним важным преимуществом – оно подходит к любой стороне профиля. Имеется и недостаток у перемычки такой формы. Она обладает низким уровнем прочности.
Еще один способ изготовления перемычки своими руками также требует сделать на профиле надрезы V-образной формы. После чего изделие загибается внутрь. При этом края фиксируются между собой. Крепление такой перемычкой получается надежным и крепким. Однако это изделие может использоваться только на элементах, являющихся частью собранного короба.
Иногда комбинируют два предыдущих способа. Для этого с одного края профиля делается надрез, как в первом случае, с другого края – как во втором. Достоинство этого изделия заключается в универсальном применении, независимо от того, как расположены детали в отношении друг друга.

Схема изготовления перемычки

Существует вариант сборки перемычки из отрезков стоечного и направляющего профилей. Для этого от второго (основного материала каркаса) отрезается пара кусков. Длина этих отрезков составляет 10 см. Далее они вставляются в перемычку, изготовленную из стоечного элемента. Главное достоинство этого метода кроется в рациональном использовании остатков материала. К тому же в результате получается надежная каркасная конструкция. Недостаток всего один – стоимость. Обрезков от направляющих в результате строительства получается, хоть отбавляй. А вот стоечные профили придется специально нарезать для этих целей.

До начала работы ознакомьтесь с правилами. Эта информация позволит избежать серьезных ошибок.

Монтаж каркасной основы осуществляется только после того, как были установлены все элементы коммуникационных систем. Сюда относится проводка, вентиляция, сантехника.
При работе с деревянным основанием пола для фиксации перегородки в этой зоне рекомендуется использовать шурупы для деревянных поверхностей.
Если каркас имеет двойную структуру, направляющие и стойки обрабатывают герметиком, чтобы исключить шум.
Горизонтальные стыки размещают вразбежку.
Кабели прокладывают перпендикулярно по отношению к стоечным элементам.
Звуко- и теплоизоляционные материалы укладываются после завершения монтажа электрической фурнитуры.

Особенности проведения работ по возведению каркаса

Настало время практической части строительства, которая предусматривает на деле использование металлических профилей.

Здесь тоже есть нюансы:

Характеристики всех изделий должны соответствовать эксплуатационным особенностям помещения.
Характер монтажа ГКЛ определяется еще на этапе проектирования конструкции.
Ни в коем случае не допускается навешивание тяжелых полок и шкафов на гипсокартонную конструкцию. ГКЛ – хрупкий материал.
В процессе работы обязательно следите за соблюдением всех параметров, отступов, размеров. Нельзя забывать об усилении каркаса.
Не допускается проведение работ в помещении, где температура ниже 10 градусов по Цельсию.

На первичном этапе выполняется разметка для будущей конструкции. Для этого понадобится трассировочный шнур. С его помощью намечают ось на полу.

Каркас из профилей

Не забудьте определить зону расположения проема под дверь, если ее установка предполагается.

Отвес и длинный шнур помогут перенести намеченную ось на плоскость стен и потолка. Далее выполняется монтажная установка основания.

Подробную технологию возведения металлической каркасной основы под гипсокартонную перегородку вы увидите на видео ниже.

Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева. Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры.

Иногда стоечные ленты изгибаются после установки. Чтобы избежать подобной проблемы, сначала ввинчивайте шурупы в зоне спинки профиля, а уж потом у наружной канавки.

Вконтакте

Основа перегородки из гипсокартона — каркас из металлических профилей или деревянного бруса. В квартирах, установка каркаса из профилей предпочтительнее дерева. Деревянные каркасы больше подходят для частных домов и дач. Как установить каркас из профилей для перегородки из гипсокартона разберем в этой статье.

Вступление

Важно! Но такая последовательность монтажа применима только для потолка из гипсокартона и перегородки. устанавливается после перегородки из гипсокартона. Крепится реечный потолок к непосредственно к перегородке. На уровне реечного потолка в каркасе перегородки устанавливаются дополнительные перемычки из стоечного профиля (ПС).

В нашем примере перегородка из гипсокартона устанавливается от пола до потолка. Дальнейший рассказ именно от такой установки перегородки.

Разметка перегородки

Любая работа по строительству начинается с разметки. Для установки перегородки нужно нанести на стену и пол границу планируемой перегородки. Линия границы должна быть замкнутой. Для ее нанесения нужно воспользоваться строительным уровнем, чтобы направляющие отметки будущей перегородки были строго вертикальны.

От чистовой границы перегородки нужно отступить на толщину двух слоев и провести вторую замкнутую отметку. На отметке, проведенной по полу нужно отметить створ будущего проема под дверь. Разметка готова, приступаем к креплению направляющих профилей (ПН).

Установка каркаса из профилей направляющих (ПН) для перегородки из гипсокартона

Установка каркаса из профилей начинается с установки направляющих . Направляющие профили крепятся на потолок и пол. Для начала ножницами по металлу от купленных 3 метровых профилей нужно отрезать заготовки нужной длины. В нашем примере это 3 заготовки (одна на потолок и две на пол, справа и слева от дверного проема) смотри рисунок вверху.

Край нижней направляющей со стороны дверного проема можно загнуть под 90°, сделав вырезы на стенках профиля под 45°(смотри фото).

Для крепления направляющих нужно просверлить направляющие, вместе с основанием, сверлом Ø 8 мм, через 60-70 см и закрепить их дюбель-гвоздями.

Важно! На сторону профиля, которая будет соприкасаться с несущими поверхностями, нужно приклеить уплотнительную . Это нужно для лучшей звукоизоляции перегородки, а также уплотнение каркаса избавит перегородку от трещин в районе швов дальнейшем.

Установка профилей стоечных (ПС) для перегородки из гипсокартона

Стоечные профили (ПС) отрезаются по нужной длине (высота помещения) и устанавливаются в каркас. Два профиля ПС (иначе их называют стойки) устанавливаются по стенам и прикрепляются к стене дубель-гвоздями.

Важно! На стойки каркаса, которые соприкасаются со стенами, необходимо приклеить уплотнительную ленту Дихтунгсбанд.

Две стойки закрепляются по границе дверного проема. Эти стойки вставляются внизу и вверху в профили направляющие. Стойки нужно выставить строго по вертикали и прикрепить к направляющим профилям саморезами металл-металл длинной 9 мм или просекателем. (Просекатель — специальный инструмент для скрепления металлических профилей друг с другом).

По правилам, стойки каркаса для гипсокартона крепиться через 60 см. Шаг крепления(60 см) мерится от середины стоек. Это делается, чтобы края листов гипсокартона, размер которых 1200×2500 мм, при креплении попадали на середину стойки и прочно прикреплялись к каркасу.

В вертикальные стойки, в которые будет устанавливаться дверь, нужно вставить в распор деревянный брусок и закрепить его саморезами к стойке. Деревянная вставка в дальнейшем упростит установку двери и усилит крепление дверной коробки.

В нашем примере еще одну стойку следует закрепить по середине широкого пролета (смотри рис).

Вертикальные стойки установлены, приступим к установке поперечных перемычек.

Установка поперечных перемычек для перегородки из гипсокартона

Поперечные перемычки каркаса для перегородки из гипсокартона лучше делать из стоечных профилей (ПС). Они имеют большую жесткость. Крепятся они, как показано на рис. В нашем примере поперечных перемычек будет 7 шт.

Крепятся поперечины к вертикальным стойкам следующим образом.

Одна сторона поперечного профиля вставляется в стойку. Но не совсем просто! У стоечного профиля для усиления жесткости края закруглены. Поэтому в месте вставления поперечины в стойку, закругленные края стойки нужно выпрямить при помощи пассатижей.

Вторую сторону поперечного профиля нужно предварительно подготовить. На фото вы видите, какую конструкцию при помощи ножниц по металлу нужно вырезать. Это не сложно. Сначала делаются разрезы вдоль профиля. Получившейся «ЯЗЫК» загибается и именно его прикручивают к ровной стороне вертикальной стойки. Потом бортики обрезаются.

Все крепления производятся саморезами металл-металл длиной 9 мм или просекателем.

Есть еще один способ крепления поперечных профилей. Поперечины надрезать, как на рисунке и вставить в стойки.

После выполнения всех вышеописанных работ можно считать, что установка каркаса из профилей для перегородки из гипсокартона завершена. По окончании работ не забудьте проверить их качество. Каркас не должен качаться и даже немного шевелиться. Вертикальные стойки дверного проема должны быть строго вертикальны.

Подведем итог установки каркаса из профилей

Каркас для перегородки из гипсокартона готов. Он жестко прикреплен к полу и стенам. Дверной проем имеет одинаковую ширину по всей высоте. Ширина проема равна ширине двери с коробкой плюс 3-4 см, для запенивания.

Остается проложить электропроводку внутри перегородки в гофре, зашить одну сторону перегородки листами гипсокартона, уложить звукоизолятор внутри перегородки, зашить вторую сторону гипсокартном. Затем провести малярные работы и установить дверь. После этого перегородку можно считать установленной.

Но об этом подробно в следующей статье.

Специально для сайта:

Цугунов Антон Валерьевич

Время на чтение: 8 минут

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие :

Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

Прямые подвесы. Пригодятся при выравнивании стен и потолков.
Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
9-ммиллиметровые саморезы по металлу. Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
Дополнительные элементы крепления – соединители типа «краб».

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
Шуруповерт. В дополнение к нему можно использовать , но это приспособление редко присутствует в арсенале обычного домовладельца.
Разметочный инструмент: уровень, отвес, рулетка, карандаш.
Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
Полки, ниши, шкафы и даже , которые также успешно делают из ГКЛ.

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

разметку;
монтаж и соединение профилей.

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
При помощи уровня линия переносится на пол.

На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
Монтируются вертикальные стойки с шагом 40 или 60 см.

При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

Дверной (оконный) проем

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.
