Аэратор для наплавляемой кровли. Установка аэраторов на мягкой кровле: монтаж устройств подкровельной вентиляции

15.03.2020

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

Появление пузырей на поверхности . Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
Понижение эффективности теплоизолятора . Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Назначение аэраторов

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Разновидности аэраторов

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные .

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Монтаж конькового аэратора

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

обязательно наличие продухов на свесах для обеспечения притока воздуха;
рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.

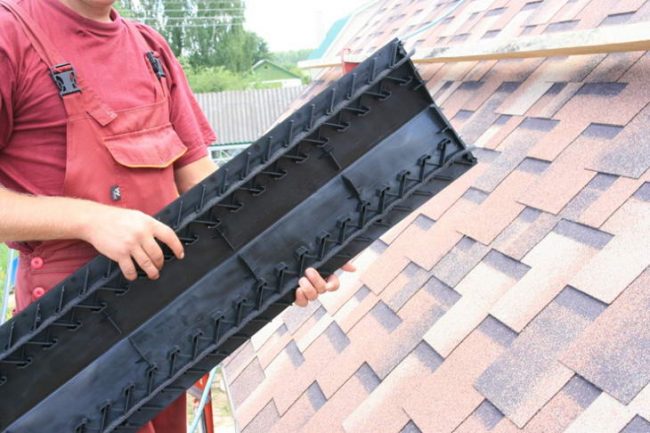

Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Монтаж точечных аэраторов

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

на кровлях с уклоном менее 12°, а также на плоских кровлях;
для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
обязательно обеспечение воздушного притока на свесах;
один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.

Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.

Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.

Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.

Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

вентилирования слоев кровельного пирога;
испарения конденсата;
отвода влажного воздуха;
предотвращения процессов, приводящих к разрушению крыши;
недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

Точечные . Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
Непрерывные . Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
Турбинные . Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: " "). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

снижает в подкровельном пространстве давление;
удаляет пар из слоев «пирога»;
предупреждает появление конденсата.

Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.

Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

С целью обеспечения притока воздуха необходимо наличие продух на свесах.
Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
На свесах должен быть обеспечен приток воздуха.
Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 - 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой - с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево. Установка аэраторов на мягкой кровле - один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Почему под крышей конденсирует влага

Даже присутствие пароизоляции и гидроизоляции в составе пирога кровли не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности человека, из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсировать, образуя мельчайшие капли воды. Они оседают на различные материалы и конструкции (стропила, утеплитель и другое) и пропитывают их.

Влага может попасть в подкровельное пространство и снаружи. Теплый воздух, скопившийся на чердаке, прогревает кровлю изнутри, из-за чего снежный покров на крыше зимой начинает таять. С понижением температуры местами образуется наледь. При соответствующих условиях также тает и она. Через стыки кровельного материала вода проникает внутрь, и крыша, таким образом, начинает протекать.

Страдает также и покрытие на крыше. Когда температура понижается, то влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В итоге микротрещины становятся видимыми, возможно даже сквозными.

На мягкой кровле наиболее часто встречаются следующие дефекты, вызванные избытком напитки влагой:

Пузыри на поверхности. Как правило, верхний слой в пироге такой кровли – гидроизоляция, а нижний – пароизоляция. По сути, они образуют замкнутый воздухонепроницаемый контур.
В жару температура кровельного пирога может достигать аж 100°. В подобных условиях скопившаяся в контуре вода превращается в пар, готовый испариться. Это может стать причиной появления вздутий на поверхности либо разрушения кровли.
Понижается эффективность утеплителя. Намокшая теплоизоляции теряет свою эффективность: намокание на два процента повышает теплопроводность утеплителя процентов на сорок. В результате кровля начинает намного хуже удерживать тепло. Соответственно, возрастает стоимость отопления.
Разрушаются перекрытия. Структура цементно-песочных составов, из которых они обычно выполнены, капиллярно-пористая. Как только температура падает, попавшая в эти поры вода кристаллизуется. Увеличившись в объеме, она с большей силой давит изнутри на поры. В результате чего, они разрушаются.

В чем суть аэрации кровли

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше, выводит поток воздуха через проходную трубу и выбрасывает наружу.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Виды аэраторов

Различают три вида установок, работающих на вентиляцию подкровельного пространства:

Непрерывные в основном монтируются на коньке. Модель необходимо расположить на всю протяженность стыка скатов. Внешне конструкция выглядит, как угловой элемент с отверстиями. Открытые полости защищены барьерами, которые препятствуют попаданию под крышу осадков, пыли и насекомых.

Точечные аэраторы располагают в отдельных местах кровли, где больше всего необходим отвод влаги и пара. Чаще всего это скаты, реже –конек. Их устанавливают в определенном порядке. Каждая такая конструкция есть не что иное, как вентиляционная труба с защитным колпаком. Обычно последний имеет вид «коробочки» либо «грибка».

Турбинные – самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для вытяжки влажного воздуха устройство снабжают электроприводом. Модели этого типа подбирают с учетом уклона ската. Нужно отметить также, что они не походит для установки на скатах большим углом наклона.

Важно отметить, что для каждого типа покрытия крыши необходим аэратор из конкретного материала. Рассмотрим несколько примеров. Начнем с битумной черепицы.

Аэратор подкровельного пространства в этом случае изготавливают из полипропилена, который отличается высокой ударопрочностью. К тому же он успешно противостоит температурным перепадам, воздействию ультрафиолета, коррозии. Как правило, в качестве мест установки выбирают стыки плит либо наивысшую отметку ската.

Для металлочерепицы. Аэратор производят из металлов, устойчивых к различным агрессивным воздействиям, включая коррозию. Устанавливают практически на любом участке кровли.
Для профлиста. Установки изготавливаются из того же материала, что и в предыдущем случае, только устанавливать его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к монтажу аэраторов на мягкой кровле.

Установка аэраторов на мягкой кровле пошагово

Напомним, что же такое аэратор (смотри на фото). Это искусственный вентканал, который работает как на вытяжку влаги наружу из-под крыши, так и проводит циркуляцию воздуха.

Рассмотрим, в отдельности, как монтируют каждый вид аэратора, конькового и точечного.

Устройство конькового варианта предельно простое. Он подходит для кровель, имеющих угол наклона в пределах от 12 до 45°.

По обе стороны конька либо на его вершине прорезается паз для вентиляции толщиной 30–80 мм. Выбор конкретной толщины изначально определен производителем. Для работы со сплошным основанием используют циркулярную пилу.
Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостности скатов с обеих его сторон.
На сплошные участки, оставшиеся по краям конька, накладывают коньковую черепицу.
Затем накладывают коньковый аэратор. Все его сегменты фиксируют на кровельные удлиненные гвозди либо на шурупы, которые вкручивают сквозь имеющиеся на детали готовые отверстия. Сами же сегменты присоединяют аналогично деталям конструктора.
На готовую конструкцию укладывают коньковую черепицу. Принцип монтажа мало отличается от обычного способа: разница только в элементах крепления. Это должны быть удлиненные элементы крепежа.
Герметичность конструкции обеспечивает силиконовый герметик, которым заделывают ее торцы.

Схема устройства точечной вентиляции мягкой кровли

Схема монтажа точечного варианта несколько сложнее:

Как известно, мягкую кровлю укладывают на сплошную обрешетку из фанеры или ОСП. В ней вырезают отверстие, углубленное до теплоизоляционного слоя. Диаметр его должен в точности соответствовать размерам внутреннего отверстия канала искусственного вентзазора. Если диаметр будет меньше, то на поверхности покрытия крыши начнут появляться образуются вмятины, где будет скапливаться влага или грязь, если же больше, то понадобится дополнительная уплотнительная прокладка.

Для разметки юбку располагают на обрешетке, обводят контуры отверстия вентканала с помощью карандаша либо гвоздя, и по полученному контуру вырезают отверстие электролобзиком.
Поверх него размещается юбка аэратора, которую фиксируют как минимум на 6 кровельных гвоздей либо шурупов.

На юбку надевают защитный каркас и прикручивают его саморезами. После чего монтируют колпак, защищающий пирог кровли от проникновения осадков, защелкивают его и крепят на саморезы.
Место стыковки герметизируют и обязательно накладывают дополнительный слой гидроизоляции.
Аналогично выполняют монтаж остальных точечных моделей (согласно расчетам), которые образуют единую систему вентиляции.
Поверх юбки укладывают черепицу, подрезая лепестки по линии примыкания.

При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.
Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Наиболее популярные бренды производителей аэраторов

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
Защитный каркас спаян ультразвуком.
Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
Гарантия от производителя – 40 лет.

К оньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

Аэраторы для мягкой кровли

Кровля всегда должна быть сухой. Но речь сейчас идет не о ее внешней стороне, а о множественных внутренних слоях кровельного пирога. При этом сухим он должен быть независимо от используемых для отделки материалов, будь то металлочерепица, шифер, ондулин или же мягкое битумное покрытие. Скопившиеся в подкровельном пространстве конденсат и влага могут быстро привести в негодность всю крышу и значительно сократить срок ее службы. Чтобы избежать избытка влаги внутри пирога, придется установить аэраторы для мягкой кровли. Рассмотрим, что они из себя представляют и как происходит их монтаж.

Аэраторы для мягкой кровли

Почему под крышей должно быть сухо?

Чтобы понять, почему же под любой крышей всегда должно быть сухо, нужно для начала разобраться, откуда там вообще может взяться вода, сформироваться конденсат. Ведь при строительстве кровли мастера всегда стараются сделать ее максимально герметичной, укладывают под кровельное покрытие различные гидроизоляционные и пароизоляционные материалы, которые по идее должны обеспечить надежную защиту.

Почему возникает конденсат под крышей

Все дело в том, что в жилом доме происходят различные процессы, связанные с жизнью человека . Люди дышат, готовят еду, принимают душ или ванну. И во время всех этих процессов воздух в доме насыщается паром – проще говоря, становится влажным. Теплый воздух поднимается и попадает под кровлю, если у него нет возможности выйти через вентиляционное отверстие. Вверху микроскопические капельки воды оседают на различные материалы – так и образуется конденсат. При этом воздух, насыщенный парами воды, легко проникает даже в самые труднодоступные места через микротрещины.

На заметку! В течение дня человек выдыхает в воздух около 1 литра жидкости в виде пара. Прибавив к этому количеству всю воду, которая попадает в воздух во время приготовления пищи, мытья полов или принятия ванны, можно получить огромную цифру – до 15 литров воды в воздух в доме попадает в течение дня.

Скопление конденсата под крышей представляет определенную опасность для всех материалов, входящих в состав кровельного пирога. Деревянные элементы начинают пропитываться водой, из-за чего возникают процессы гниения. Еще такая среда является благоприятной для развития грибка и вредоносных микроорганизмов, опасных для здоровья проживающих в доме людей.

Течет конденсат с металлочерепицы

Металлические элементы (например, крепеж) внутри кровельного пирога из-за повышенного уровня влажности начинают подвергаться коррозии и постепенно разрушаются. В случае если вода в подкровельном пространстве, скопившаяся в течение лета, замерзнет зимой, она легко может повредить некоторые детали конструкции (даже бетонные перекрытия), так как, расширяясь, будет оказывать давящее воздействие на материалы. Из-за сильных повреждений кровлю возможно даже придется полностью демонтировать и отстраивать заново.

Конденсат на внутренней стороне подкровельной пленки

Также воздействие влаги губительно и для утепляющих материалов. Если они намокнут, то теплопроводность у них вырастет в разы. А значит, такая кровля больше не сможет хорошо удерживать тепло. В отдельных случаях утеплитель нужно будет полностью менять, потому что полноценно просушить его уже не удастся.

Влага может добраться до конструктивных элементов кровли и снаружи. Во время сильных дождей, таяния снега вода все равно может найти лазейку и попасть под крышу или в кровельный пирог, даже если внешняя ее поверхность хорошо загерметизирована. Исключать такой вариант дополнительного «увлажнения» не стоит.

На заметку! С точки зрения уязвимости от избытка влаги под кровлей сильнее всех страдает любая мягкая крыша.

Мягкая кровля и вода

Что касается мягкой кровли, то под ней влага активно скапливается в утепляющем слое. Как минимум из-за этого крыша может пойти пузырями, особенно если речь идет о мягком битумном покрытии, постеленном на плоскую бетонную крышу. В этом случае пузыри могут возникнуть вот почему: летом кровля легко может нагреться до 90 и более градусов . В составе мягких материалов всегда присутствует битум, который является термопластичным веществом – он остро реагирует на изменения температурного режима (может стать хрупким в холодную погоду или мягким и пластичным – в жаркую). При нагревании материала свыше 50 градусов пластичность возрастает, а качество сцепления покрытия с основанием зависит по большей мере вовсе не от адгезии, а именно от вязкости входящих в состав материала компонентов или мастики, на которую покрытие приклеивалось.

Дефект рядовой кровли - образование вздутий кровельного ковра

Между пароизоляцией и гидроизоляцией в пироге кровли имеется замкнутое герметичное пространство. При повышении температуры давление в этой области возрастает до 2-2,5 т/м 2 . Гидроизоляция приподнимается, поднимает кровельное покрытие, и таким образом формируются вздутия.

Чтобы избавиться от всех вышеперечисленных проблем, необходимо во время монтажа кровли установить аэратор . Он обеспечит вывод воздуха наружу, а вместе с ним – и влаги. Устройство позволит осушить тепло- и гидроизоляционные слои и предотвратить скопление конденсата.

Коньковый аэратор для мягкой кровли

Что такое аэратор и как он работает?

Аэратор кровельный – конструкция, которая служит для удаления влаги из-под кровли, в том числе и той, которая образовалась в самом кровельном пироге, а не только в доме. Устанавливаться этот элемент может на самых разных крышах, имеющих всевозможные углы скатов и покрытых разными материалами. Аэратор на мягкой кровле позволит предупредить преждевременное разрушение всей конструкции крыши из-за воздействия влаги.

Схема работы конькового аэратора

Внутри установленного аэратора создается тяга за счет формирования области низкого давления из-за внешних потоков ветра и разницы давлений в пространстве под кровлей и улицей. Основные функции этой конструкции следующие:

выведение водяного пара из дома наружу;
снижение возникающего внутри кровли давления между слоями (снижается риск возникновения пузырей на плоских кровлях);
снижение риска формирования конденсата на гидроизоляционных материалах.

Схема установки аэратора

Внешне аэратор представляет собой трубу сечением 63-110 мм, имеющую сверху зонтик, обеспечивающий защиту конструкции от попадания внутрь дождя и снега. Также он может быть представлен в виде коньковой планки с решеткой по бокам. Первый аэратор ставится на скате кровли, а вторая его вариация устанавливается по коньку крыши.

Лента коньковая вентиляционная

На заметку! Аэратор можно устанавливать в процессе строительства или на уже готовую крышу.

Разновидности аэраторов

Аэраторы могут отличаться друг от друга по материалам изготовления и конструктивным особенностям. Чаще всего используются пластиковые изделия, однако в продаже есть и металлические (из стали), которые обычно монтируются на кровлях из металлочерепицы. По сути, все аэраторы являются устойчивыми к воздействию солнечного света, ржавчине, перепадам температур.

Аэратор для битумной черепицы

Таблица. Виды аэраторов в зависимости от конструктивных особенностей.

Зачем нужны аэраторы для кровли, виды и правила монтажа

Причины появления влаги в кровельном пироге

Что такое кровельный аэратор

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

вентилирования слоев кровельного пирога;
испарения конденсата;
отвода влажного воздуха;
предотвращения процессов, приводящих к разрушению крыши;
недопущения возникновения протечек.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

Точечные . Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
Непрерывные . Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
Турбинные . Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

снижает в подкровельном пространстве давление;
удаляет пар из слоев «пирога»;
предупреждает появление конденсата.

Монтаж коньковых аэраторов

Условия использования конькового аэратора:

С целью обеспечения притока воздуха необходимо наличие продух на свесах.
Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
На свесах должен быть обеспечен приток воздуха.
Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Одним из обязательных элементов вентилируемых кровель является кровельный аэратор, который устанавливают для отвода водяных паров и влаги, скапливающихся в подкровельном пространстве. Количество аэраторов на плоской крыше зависит от ее площади, а также от технических особенностей устройств, выбранных для установки. В соответствии с требованиями строительных норм на каждые 100 кв. м кровельной поверхности должно приходиться по одному вентилятору. Для монтажа выбирают наиболее возвышенные точки, приходящиеся на стык теплоизоляционных плит. Благодаря установке дефлекторов удается увеличить срок эксплуатации гидроизоляционного ковра, а также предотвратить появление вздутий на поверхности мягкой кровли при перепаде температур. На скатных кровлях, покрытых металлочерепицей, гибкой (битумной), керамической или цементно-песчаной черепицей, вентиляционные устройства устанавливают как можно выше, но при этом не доходят до конька ближе, чем на полметра.

Специалисты установили, что при эксплуатации мягких кровель главным минусом является накопление излишней влаги в утеплителе и стяжке. Повышенное увлажнение данных слоев кровельного пирога вызывает ряд негативных последствий, а именно:

Вздутия кровельного покрытия, появляющиеся в результате нагревания мягкой кровли в летнее время из-за расслоения битумно-полимерных материалов под воздействием высоких температур.
Увеличение теплопроводности провоцирует скопившаяся под гидроизоляцией влага, которая ухудшает теплоизоляционные свойства. Теоретически уже давно доказано, что при повышении уровня увлажнения на 1-2 процента происходит возрастание коэффициента теплопроводности на 30-40 процентов. Это ведет к увеличению затрат на отопление объекта. Помимо потерь тепла, переувлажнение слоев кровельного ковра может привести к развитию плесени.
Разрушение гидроизоляционного ковра и цементно-песчаной выравнивающей стяжки обуславливается попаданием в поры материала влаги. После понижения температуры окружающего воздуха происходит кристаллизация проникшей в поры воды и увеличение ее объема. Этот процесс сопровождается появлением микротрещин и разрушением выравнивающей стяжки. Подобные негативные процессы идут и в гидроизоляционном слое, нарушая его целостность.

Как выглядит устройство для вентиляции крыш

Кровельный аэратор способствует выходу водяных паров из-под поверхности кровли

Кровельный аэратор изготавливается из труб, диаметр которых может варьироваться в диапазоне от 63 до 110 мм. Сверху труба накрывается зонтиком, который не допускает попадания атмосферных осадков внутрь вентилятора. Данные устройства изготавливают из следующих материалов:

нержавеющая сталь марки AISI 316;
полипропилен.

Указанные материалы обеспечивают аэратору устойчивость к воздействию ультрафиолетовых лучей и атмосферных осадков, коррозийным поражениям и механическим нагрузкам. Вентиляторы для кровель применяются в разных климатических поясах. Их можно эксплуатировать при температуре, колеблющейся в диапазоне от -50 °C и вплоть до +90 °C. Даже пластиковые аэраторы способны выдерживать кратковременное действие пламени горелки, используемой при укладке рулонных битумосодержащих материалов.

Производители выпускают аэраторы разной формы и назначения

Важно! Данные устройства можно устанавливать не только при монтаже новых кровель, но и при выполнении текущего ремонта давно построенных крыш. При этом удается сэкономить на расходах по эксплуатации кровли.

Установка аэраторов при возведении новых кровель

При укладке новой кровли на основание, выполненное из железобетонных плит перекрытий, устанавливают пластиковые аэраторы на нижний слой материала. При этом работы выполняются по следующему алгоритму:

в предполагаемом месте установки вентилятора прорезают отверстие в слое стяжки, утеплителе, доходя до пароизоляционного слоя; диаметр отверстия составляет от 80 до 120 мм;
в получившееся отверстие насыпают керамзит;
наносят на горизонтальную часть аэратора мастику, клей или герметик, чтобы обеспечить лучшее сцепление устройства с кровельным ковром;
дожидаются затвердения мастики, клея или герметика и проводят дополнительное крепление вентилятора с помощью шести саморезов, вкручиваемых по всей окружности юбки трубы;
далее проводят крепление верхнего слоя кровельного ковра, при этом аэратор должен оказаться в месте торцевого нахлеста двух соседних кровельных полотнищ (ширина нахлеста – 150 мм);
кровельный материал в месте монтажа аэратора укладывают свободно;
затем необходимо на место сопряжения аэратора и кровельного ковра наплавить (нанести или напылить в зависимости от выбранной технологии) заплатку из верхнего слоя кровельного материала таким образом, чтобы она перекрыла юбку устройства и зашла на кровельный ковер на расстояние, равное не менее 150 мм.

Аэраторы выбирают в зависимости от назначения

Если устройство мягкой кровли будет осуществляться в один слой, то аэратор необходимо устанавливать прямо на стяжку.

При монтаже дефлекторов в кровле с основанием, выполненным из профлиста, можно руководствоваться правилами, описанными выше. Однако есть небольшие отличия, которые заключаются в том, что отверстие в предполагаемом месте установки кровельного аэратора должно проходить через верхний слой утеплителя до нижнего слоя теплоизоляции. Затем вентиляционное устройство крепят длинными саморезами к профлисту через утеплитель или непосредственно в саму теплоизоляционную плиту.

Важно! При выполнении текущего ремонта старой кровли в ковре прорезают отверстие диаметром от 80 до 120 мм. В зависимости от количества слоев отверстие доходит до слоя пароизоляции или до стяжки. После проводят установку аэратора с нанесением мастики и последующим закреплением саморезами. Завершаются работы накладыванием верхнего слоя наплавляемой кровли.

Схемы установки кровельных аэраторов

Схематическое устройство традиционной неэксплуатируемой кровли , на которой проводится монтаж вентиляционного устройства:

Традиционная неэксплуатируемая кровля с аэратором.

слой керамзита;
пароизоляционный слой;
теплоизоляционный слой;
выравнивающая стяжка;
нижний гидроизоляционный слой;
верхний гидроизоляционный слой;
корпус кровельного аэратора;
защитный зонтик.

Схема неэксплуатируемой кровли, которая имеет в своем составе один слой гидроизоляции :

Схема неэксплуатируемой кровли с одним слоем гидроизоляции.

слой керамзита;
плиты железобетонного перекрытия;
пароизоляционный слой;
теплоизоляционный слой;
выравнивающая стяжка;
слой гидроизоляции;
корпус аэратора для кровли;
защитный зонтик.

Схематическое устройство традиционной эксплуатируемой кровли, на которой проводится монтаж вентиляционного устройства:

слой керамзита;
плита железобетонного перекрытия;
разуклонка из легкого бетона;
пароизоляция;
теплоизоляционный слой;
выравнивающая стяжка;
гидроизоляционный слой;
промытый гравий;
защитный зонтик;
корпус кровельного аэратора.

Схематическое устройство инверсионной кровли, на которой проводится монтаж вентиляционного устройства:

Инверсионная кровля с аэратором.

слой керамзита;
плиты железобетонного перекрытия;
разуклонка из легкого бетона;
пароизоляционный слой;
теплоизоляционный слой;
выравнивающая стяжка;
гидроизоляционный слой;
дренаж;
засыпка из промытого гравия;
финишное покрытие из тротуарной плитки;
защитный зонтик;
корпус кровельного аэратора.

Заключение

Потребность в монтаже вентиляционной системы зависит от сложности формы крыши и ее размеров, а также от состояния пароизоляции и степени влажности воздуха во внутренних помещениях. При монтаже нескольких аэраторов выдерживают расстояние между ними, равное 12 м. На крышах с ярко выраженной линией ендовы и коньком устанавливают аэраторы вдоль конька и в ендове на водоразделе. Для объектов, работающих в условиях повышенной влажности (прачечных, банях, саунах, бассейнах), выполнять точный расчет точек установки вентиляционных устройств должны инженеры проектных организаций.

Грамотно спланированная кровля обязательно имеет аэраторы

Монтаж систем вентиляции и их отдельных элементов также лучше доверять профессиональным компаниям, освоившим тонкости технологии выполнения данных работ. Самостоятельная установка, проведенная с ошибками, только усугубит состояние кровли. При разрушении ковра кровли затраты на ремонт могут быть не сопоставимы с оплатой труда профессионалов-кровельщиков.

Монтаж мягкой кровли только на первый взгляд легкий и простой. Конечно, это не керамическая черепица, но следует уделять внимание каждой мелочи. Многие люди, сооружая самостоятельно здания, хотят сэкономить. Но делать это многие специалисты не рекомендуют, особенно если дело касается кровельной вентиляции. Не установив ее, вы можете столкнуться с множеством проблем.

Аэраторы для мягкой кровли - это обязательное условие, не выполнив которое ваша кровля через считаные годы придет в непригодность. Крыша начнет протекать, в доме появиться неприятный запах сырости, может распространиться плесень, а на карнизе постоянно образовываться сосульки. В результате дорогостоящий кровельный материал придет в непригодность. Это может произойти из-за того, что в кровельный пирог постоянно проникает влага. Она накапливается в мягкой кровле, стропилах и теплоизоляционном материале.

Устранить такие проблемы можно при помощи установки искусственных каналов вентиляции. По ним будет циркулировать воздух, влага будет вытягиваться, а кровельный пирог – просушиваться. Нужно помнить и о том, что флюгарка — обязательный элемент современной кровли.

В этой статье

Почему скапливается влага?

Мы выяснили, что аэраторы просушивают теплоизоляционный слой и выводят влажность наружу. Откуда же он берется? Многие застройщики утверждают, что мягкая кровля герметична. Кроме того, не будем забывать о том, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

К сожалению, такая конструкция защищает сооружение от дождя и снега. А вот справиться с влажными парами кровле не под силу. Эти пары всегда присутствуют в жилом помещении. Они образуются в процессе жизнедеятельности человека. Специалисты проводили исследование, которое показало, что в среднестатистической семье из 4 человек ежедневно образуется до 4 л пара. Определенная его часть скапливается в чердачном помещении.

Во время соприкосновения теплого пара и холодной кровли, на ее поверхности образуется конденсат. Эти маленькие капельки начинают постепенно пропитываться в различные материалы. В первую очередь страдают стропильная система, утеплитель.

Существует еще один вариант проникновения влаги в кровлю. В чердачном помещении скапливается теплый воздух, который, в свою очередь, греет поверхность кровли. Это приводит к тому, что на кровле начинает таять снег. Он превращается в корочку льда, с которой происходит то же. В результате в местах стыков может попадать вода, а крыша начинает протекать. На кровельном материале появляются микротрещины, в которых скапливается влага. При резком похолодании она замерзает, а материал попросту разрывает. Со временем таки трещины превратятся в сквозные, что приведет к немедленному ремонту.

Избыточное скопление влаги на мягкой кровле можно заметить и визуально.

Аэраторы для мягкой кровли

Но можно не допустить такой ситуации, а на этапе строительства вспомнить о законах физики. Все знают, что влажность можно убрать ее испарением. Оно, в свою очередь, возникает в том случае, если воздушные потоки циркулируют. Благодаря тому, что показатели давления внутри дома и снаружи имеют значительную разницу, для нормальной циркуляции воздушных масс необходимо просто соединить эти две среды.

Если в вашем доме чердачное помещение нежилое, то обеспечить хорошую вентиляцию не составит особого труда. Необходимо всего лишь открыть слуховые окна, оставить щели в коньке. К сожалению, для мансардных помещений и теплых чердаков этот вариант нельзя использовать. В зимнее время нерегулируемая вентиляция будет активно снижать температуру и внутри самого здания.

Выход из такой ситуации – установленный аэратор на мягкой кровле. Это вентиляционные каналы, которые соединяют пространство в чердаке и снаружи. Разница давления в трубе обеспечивает принудительную тягу. Она и выводит влажные пары из дома наружу.

Установка аэраторов имеет некоторые особенности. Чтобы вентиляция работала, нужно сделать подвод холодного воздуха. Если этого не делать, то воздух не будет циркулировать. Именно для этого в карнизах оставляют щели для вентиляции. В них свежий воздух поступает беспрепятственно и поднимается к кровле, проходя через чердак, постепенно нагреваясь. После его выбрасывает на улицу через трубу, в которой создана тяга. При правильном устройстве вентиляции воздушный поток проходит 2 раза в час, просушивая и вентилируя пространство.

Благодаря наличию необходимого количества аэраторов на мягкой кровле, в доме будет здоровый микроклимат. А кровельный и теплоизоляционные материалы будут в безопасности.

Монтаж аэраторов лучше проводить на стадии строительства. Если же этот момент был упущен, то можно соорудить такую конструкцию немного позже. Главное, чтобы к этому моменту не возникли неустранимые дефекты крыши.

Виды аэраторов

Если вы выбрали мягкую кровлю для покрытия вашей крыши, следует отдать свое предпочтение ударопрочным пластиковым аэраторам. На них не влияют перепады температуры, коррозия, УФ-лучи. Существуют точечные и коньковые непрерывные аэраторы.

Коньковый аэратор относится к непрерывным системам вентиляции. Его размещают вдоль конька. Визуально это напоминает угловую деталь с отверстием, которое защищено специальным барьером. Он предотвращает попадание в подкровельное пространство насекомых, птиц, снега и пыли.

Точечные аэраторы устанавливают на определенных участках кровли. Зачастую они расположены на скатах. Это вентиляционная труба, сверху которой находится колпак. Визуально это напоминает коробочку или грибок.

Монтаж конькового аэратора

Коньковый кровельный аэратор очень легко устанавливать. Он не требует особых расчетов, ведь зачастую его располагают по всей длине конька. Этот тип вентиляции можно устанавливать на кровлях, угол наклона которых от 12 до 45 градусов.

Установить такую вентиляцию можно только при наличии на свесах продухов, которые обеспечивают приток воздуха. В сновании конька прорезают вентиляционный паз, его толщина должна быть до 8 см. Прорези заканчиваются перед краем конька (за 30 см). Здесь устанавливают коньковую черепицу. Сегменты аэратора должны быть соединены в одну конструкцию и закрепленные шурупами. Профиль накрывают коньковой черепицей и крепят гвоздями для кровли. В местах стыка используют герметик.

Монтаж точечного аэратора

Такие элементы вентиляции используют на плоских кровлях и крышах с уклоном не более 12 градусов. Иногда их используют для увеличения эффективности кровельного аэратора.

Устанавливать элементы вентиляции можно на скатах. При этом расстояние от горизонтального ребра конька должно составлять около 70 см. На свесах обязательно необходимо обеспечить воздушный приток.
Следует правильно рассчитать устройство вентиляции. Один аэратор обеспечивает отличную вентиляцию 5-100м2 кровли. Минимальное количество – 2 шт.

В обрешетке делают зазор и размещают аэратор в нем, закрепляют гвоздями. Иногда используют клеевое крепление. В таком случае оборотную сторону материала обмазывают битумной мастикой. В качестве гидроизоляции используют битумный клей. Сверху аэратора устанавливают сетку, монтируют колпак.

Провести установку аэраторов для крыши достаточно легко. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь здесь не будет конденсата, плесени, влаги и грибка. А это положительно сказывается не только на длительности эксплуатации кровли, но и на здоровье всех жильцов дома.
