Резка пенопласта в домашних условиях – нож или самодельный станок? Резак для пенопласта из подручных материалов Ручная резка пенопласта.

23.06.2020

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения .

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

Нихромовая (вольфрамовая) нить
Источник питания, желательно регулируемый
Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Пенопласт – это долговечный, легкий и очень хороший теплоизоляционный материал. Выполнять с ним работы очень просто. Но есть и некоторые нюансы в работе с данным материалом.

Поскольку его изготавливают в виде плит больших размеров, то очень часто нужно прибегать к их обрезке. Сделать это можно, используя и обычный нож, но им, как ни старайся аккуратно это выполнить, не получится.

А все потому, что при механическом воздействии будет происходить нарушение структуры пенопласта. Именно потому специалисты рекомендуют для таких действий использовать исключительно резчик или, как еще его называют, резак для пенопласта.

Такой многофункциональный инструмент можно, конечно же, и купить, но если вы сделаете его своими руками, то сможете приспособить под свои потребности и, конечно, же, сэкономите деньги.

Если же вы планируете работать с резаком в промышленных целях, то все же лучше купить электрический прибор, который будет предназначен для больших и частых нагрузок.

Как сделать самостоятельно

Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Виды

Перед тем как начинать делать резак, вам стоит определиться, с какой целью он вам нужен, ведь в зависимости от целей, они делятся на несколько групп:

с рабочей пластиной из металла ;
для линейной резки;
для фигурной резки.

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор - пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

Важно знать: получив такой прибор, уже за три минуты можно будет вырезать необходимую форму из листа пенопласта.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Поэтапное изготовление терморезака

Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

Обратите внимание: такие участки в обязательном порядке необходимо изолировать.

1. После того, как все выполнено можно подключить терморезак. Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты. А вот низ крепим к основанию, используя саморезы.
2. Вставить втулку в лапку. Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм.
3. Терморезка. Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

Возьмите на заметку: нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

Применение

Если вы делаете ремонт или занимаетесь резкой по дереву, или вам нужно порезать кусок фанеры, то вам очень пригодится электрорезак, который к тому же можно использовать даже для порезки плотной ткани.

Если вы думаете, что для всех вышеперечисленных действий вам достаточно будет применить термонож, либо хватит ножовки, то вы ошибаетесь.

Ведь ножовка не сделает края ровными и не рваными, как выходит в случае с резаком.

Вопрос утепления дома в наши дни очень актуален. Обшивка фасадов домов пенопластом – один из самых популярных видов утепления. И это весьма обосновано, т.к. процесс такого утепления простой и понятный, а все необходимые материалы всегда есть в свободной продаже.

Но все знают, что клеить пенопласт очень удобно на ровную стену. При любом способе поклейки пенопласта на стену: на клей из сухой смеси, на пену или клей-пену, всегда очень важно, чтобы лист пенопласта плотно прилегал к стене и не создавал воздушных зазоров.

Если стена ровная, то никаких вопросов не возникает. Но, к сожалению, идеальной ровностью стены старых домов не отличаются. Да и разные конструктивные особенности сооружения иногда создают перепады на плоскости стены.

Частично этот недостаток можно снивелировать укладкой пенопласта на более толстый слой клея. Но максимально допустимая толщина слоя клея часто не может перекрыть величину перепадов плоскости стен. К тому же слишком большие перепады приводят к неоправданному перерасходу клея.

Остаётся следующий выход из ситуации – подрезка пенопласта по толщине. Но делать это ножовкой очень неудобно и долго, особенно если нужно разрезать большое количество пенопласта. К тому же во время резки образуется большое количество мусора в виде пенопластовых шариков. Да и поверхность получается неровная и точность такой порезки весьма условная.

Для того чтобы быстро и ровно порезать пенопласт нужной толщины, можно воспользоваться станком для резки пенопласта. Это приспособление можно сделать самостоятельно, абсолютно своими руками.

Принцип работы и устройство станка для резки пенопласта

Принцип работы станка основывается на том, что пенопласт легко плавится под воздействием температуры. Таким образом, если по нему провести тонкой разогретой проволокой, он легко режется, образуя при этом идеально ровную гладкую поверхность.

Для изготовления станка нужны следующие комплектующие:

ЛАТР (лабораторный автотрансформатор) или автомобильный аккумлятор;
нихромовая нить;
стойки для крепления нихромовой нити;
пружина (1-2 шт.);
доска-столешница;
медный провод.

В качестве режущего предмета используется нихромовая нить (спираль). Её можно или купить в магазине или извлечь из старых бытовых приборов, в которых они использовались как нити накаливания (фен, например). Толщина спирали может быть 0,5-1 мм. Наиболее оптимальна толщина 0,7 мм. Длина зависит от ширины пенопласта, который будет резаться.

Важным элементом устройства для резки пенопласта является ЛАТР. Но если его нет, то его можно сделать при помощи старого трансформатора и прибора для зарядки автомобильных аккумуляторов.

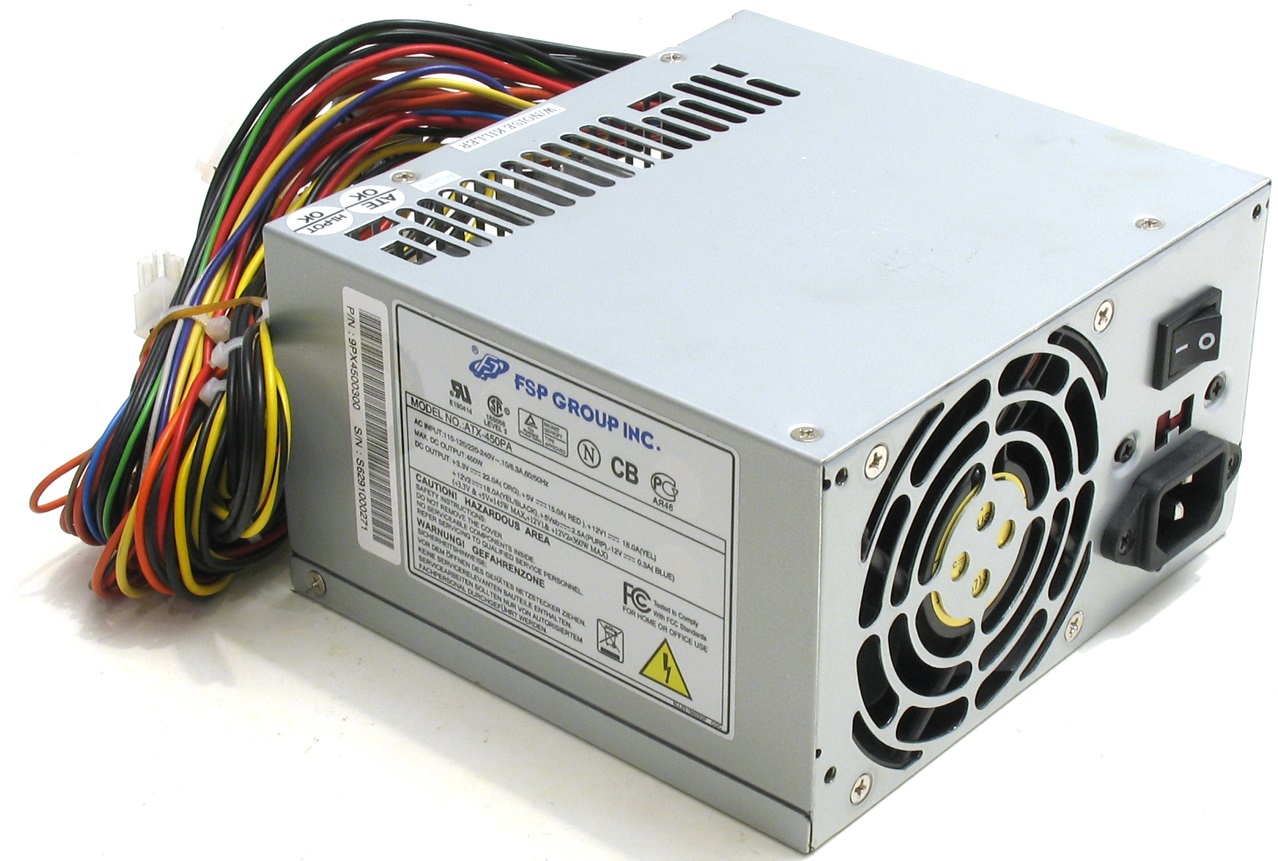

Так же можно использовать компьютерный блок питания, в котором для подключения к спирали используются провода, дающие 12 Вт (желтый и черный).

Для работы такого станка достаточно иметь напряжение на выходе 6-12 Вт.

Нужно правильно отрегулировать длину и толщину нити накаливания и что бы это соответствовало напряжению. Если нить будет слишком сильно накаляться, то она может лопнуть. Ну а если нить слабо нагревается, то резка будет происходить медленно.

Так же в качестве источника питания может быть использован автомобильный аккумулятор. Им можно воспользоваться в условиях, если на участке нет электричества.

Для разных задач можно сделать разные конструкции устройства для резки пенопласта.

В основном эти устройства будут отличаться длиной спирали. Для порезки пенопласта на бруски нужна небольшая длина спирали.

Можно установить две спирали и разрезать лист на несколько брусков за один проход.

Две спирали разрезают лист на три части за один проход. На подставке набиты направляющие для ровной подачи пенопласта.

Но, в крайнем случае, на бруски пенопласт можно порезать и ножовкой. Гораздо сложнее нарезать пенопласт по толщине, да ещё и с заданным размером. Поэтому рассмотрим как изготовить станок для резки пенопласта по ширине.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы. В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов. Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

В любом случае, соединение должно быть выполнено в соответствии с правилами работы с электрическими установками и приборами, быть удобным для работы и безопасным во время эксплуатации.

Шаг 3. Закрепление нихромовой спирали . Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта. Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Нужно помнить, что все мероприятия должны соответствовать технике безопасности по работе с электроприборами. Источник питания должен иметь заземление, все соединения должны быть тщательно заизолированы. Все работы по сборке станка должны производиться с обесточенными проводами. Станок подключается к электросети только на время работы с пенопластом. После работы его необходимо тут же выключить. Во время работы со станком нужно избегать прикосновения к металлическим деталям и самой нихромовой нити.

Шаг 4. Резка пенопласта под углом. Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Просто режем

При проведении работ по утеплению фундамента, подземных коммуникаций, перекрытий под стяжку, фасада под штукатурку особая точность и ровность реза не сильно нужна. Тем более, если здание имеет несложную конфигурацию фасада. В этом случае можно задействовать ручной инструмент для резки пенопласта: нож, ножовку, металлическую струну.

Их использование приведёт к выпадению гранул на границе реза и образованию не совсем ровной кромки. Наличие не плотного прилегания плит можно нивелировать путём заполнения пустот монтажной пеной.

Прямолинейная резка ножом с мелкими зазубринами оправдана при толщине материала в 50 мм, ножовкой можно обрезать утеплитель толщиной до 250 мм. Можно использовать кухонный с зубчиками нож для резки пенопласта. Ножовку с мелким зубом приобретаем в строительном магазине.

Для удобства использования струны для резки пенопласта (можно использовать старые струны, например с гитары, имеющие спиральную навивку) на её концы устанавливаем деревянные ручки. Режут утеплитель возвратно поступательными движениями, как будто действуют двуручной пилой. Большие плиты можно резать вдвоем. При этом разрезаемый лист должен быть закреплён.

Перед тем как разрезать пенопласт, режущие кромки необходимо обработать жидкой смазкой. Это создаст определённый комфорт при работе (улучшит скольжение, снизит шум).

Фигурная резьба по пенопласту с использованием данного инструмента крайне затруднительна.

Используем термический нож

Резка пенопласта своими руками с применение термоножа оправдана при толщине плиты до 50 мм. Чтобы отрезать кусок полистирола, горячий нож продвигают со средней скоростью, которая обеспечивает качество реза без вырывания фрагментов и оплавления краев.

Приобретение более длинного лезвия для этого прибора не совсем выгодна. При ручной резке невозможно провести рез строго перпендикулярно поверхности. Торец листа будет иметь скос, что крайне неудобно при монтаже. Для того чтобы лучше порезать толстый лист, необходимо проводить рез с двух сторон, заглубляя горячий нож на половину толщины или чуть больше.

Изготавливаем и используем терморезак

Для резки пенопласта своими руками чаще всего используются устройства, имеющие тонкий горячий элемент. Общий принцип действия любого терморезака для пенопласта один.

Нагреваемый элемент производит разделение материала с последующей запайкой вскрытых объёмов. Применяя терморезаки для пенопласта, получаем идеально гладкий срез, что очень важно для качественной работы по утеплению.

Приобретение заводского аппарата для резки пенопласта экономически нецелесообразно.

Только если не решено заниматься этим профессионально и постоянно. В большинстве случае, когда не требуется вырезание фигурных элементов, можно использовать самодельный резак для пенопласта.

Изготовить резак для пенопласта своими руками достаточно просто и совсем недорого. После окончания работ он не будет лежать мёртвым грузом, занимать место. Его можно собирать и разбирать по мере необходимости. При отсутствии надобности его компоненты можно использовать в других целях.

Перед тем как сделать резак для пенопласта, необходимо приготовить всё необходимое:

заготовку для рабочей поверхности;
проволоку из нихрома;
лабораторный регулируемый трансформатор (ЛАТР);

Хромированной нихромовой проволокой можно пользоваться без понижающего трансформатора, но при этом возрастает опасность поражения электрическим током.

электрический провод, крепление для него,
пружины для натяжения нити;
регулировочный механизм.

При изготовлении и использовании прибора соблюдайте правила устройства и эксплуатации электроустановок.

Изготавливать оборудование для резки пенопласта начните с разметки и обрезки рабочей поверхности. Её геометрические размеры определите в соответствии с размерами разрезаемых плит. Лучше, если поверхность стола будет больше площади листа.

Устанавливаем стойки (опоры) с возможностью регулировки. Для этого может понадобиться небольшое приспособление в виде шестигранных втулок с внутренней резьбой. Они позволят упростить регулировку высоты реза. Проволока для резки натягивается с помощью пружин. Прокладываем и закрепляем на разных сторонах нити электрический провод. Другой конец кабеля подсоединяем к ЛАТР (при отсутствии ЛАТР, его можно заменить, использую автотрансформатор для зарядки аккумуляторных батарей автомобиля). Устройство готово к работе.

Резка пенопласта в домашних условиях должна осуществляться с соблюдением мер безопасности. При температурной обработке выделяется токсичный дым. Поэтому вырезаем детали из пенопласта либо на улице, либо используем средства защиты органов дыхания на рабочем месте, оборудованном вытяжной вентиляцией.

Использование такого приспособления для резки пенопласта позволяет максимально ускорить процесс подготовки фрагментов утепления.

Применяем автоматизированные комплексы

Изыски архитектурного дизайна тоже требуют утепления. С целью сохранения их выразительности возникает необходимость изготовления сложных элементов. Как вырезать подобные детали? Более доступный вариант - обработка утеплителя фрезерованием. Но фрезеровка пенопласта не проводиться по той причине, что фреза при своем вращении вырывает достаточно крупные куски материала.

Плотный пенополистирол имеет более высокую механическую прочность и хорошо фрезеруется. Из него изготавливают всё что угодно: букву, цифру, графический элемент любой сложности. Хоть ёжика. Резать пеноплекс рекомендуется на больших угловых скоростях при средней линейной подаче. Для установки изготовленных фрагментов на фасад используют церезит.

Лазерная резка пенопласта является наиболее передовой технологией, сочетающая в себе горячий режущий инструмент и точность автоматизированной системы. Лазерная резка пенопласта позволяет изготавливать детали любой сложности с высочайшей точностью при минимальном уровне отходов. Лазерная резка пенопласта обеспечивает абсолютно гладкую поверхность реза, используя горячий луч направленного света, двигающегося с высокой скоростью. Для него нет ограничений по толщине материала и сложности элемента.

Выбор оборудования для резки применяемого для пенопластовых плит и для экструдированного пенополистирола должен быть осознанным. Отвечать технологическим требованиям по готовым изделиям и быть экономически обоснованным.

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Листы пенопласта

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна . Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

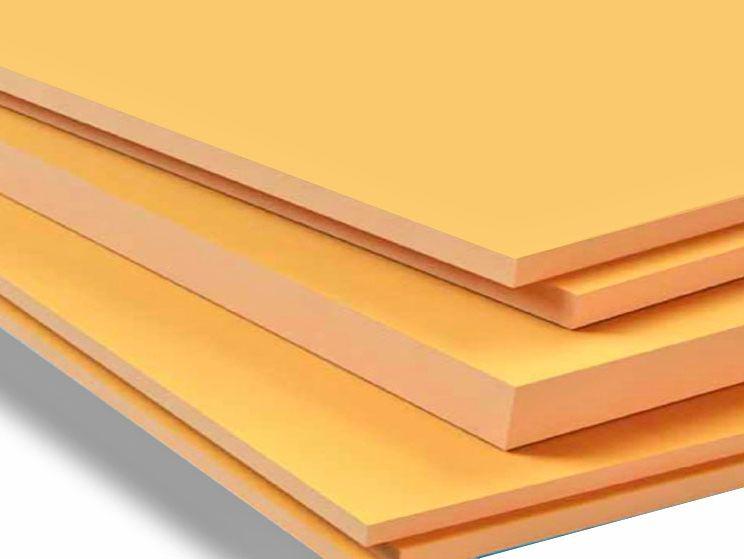

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

Пенопласт

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Способы резки пенопласта

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

Резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров . Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
Ровная деревянная рейка, длиной около метра.
Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
Нихромовая проволока, диаметром приблизительно 0.4 миллиметра . Нужно около половины метра, но лучше купить с запасом.
Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
10-15 шурупов .
Провода, крокодилы для их крепления.
Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

Дрель или шуруповерт;
Лобзик или ножовка по дереву;
Отвертка;
Плоскогубцы;
Сверло под диаметр шурупа.

Цены на популярные модели дрелей

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Мотки нихромовой проволоки

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

Нихромовая проволока

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

Найти самый большой разъем, который предназначен для материнской платы.
Приготовить небольшой кусочек обычной проволоки или найти шпильку.
Найти там зеленый провод, он будет один.
Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.

Компьютерный блок питания

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Подбор длины проволоки

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

ДСП для основания резака

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Установка проволоки

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Натяжение проволоки через пружину

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
На концах пружины нужно выгнуть крючки.
Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.

Регулятор мощности

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

Включить блок питания.
Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

Найти ровную доску и положить ее на основание пенопластового резака.
В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Процесс резки материала

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

Работать обязательно в хорошо проветриваемом помещении, желательно большом.
Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.
