Добрый день. Чудесный день. Потому что… вы узнаете КАК СДЕЛАТЬ самим крышу для навеса и перголы. В ОДНОЙ СТАТЬЕ я собрала ВСЕ СПОСОБЫ, и все инструкции, с подробными объяснениями и фотографиями. Получилась мега-статья. Но зато тут есть ВСЕ что нужно вам, если вы хотите сделать крышу навеса или перголы своими руками. (Ведь мы уже знаем … и как сделать навес )

Я расскажу и про СТАТИЧНУЮ кровлю для пергол (ту, которая не снимается)… и про РАЗДВИЖНУЮ крышу (котрую можно надвинуть для тени, и раздвинуть пустив солнце).

Начем мы со статичной (несъемной) кровли.

КРЫША (несъемная) из прозрачного поликарбоната.

По сути эта крыша – превращает нашу перголу – в самый настоящий НАВЕС.

То есть – если вы хотите построить навес (над крыльцом или у гаража) – то вот вам простая идея… сначала строим у стены перголу () – а потом накрываем ее листами поликарбоната.

И получаем классический навес с односкатной крышей.

Вот еще разновидность ТОЙ же, крытой поликарбонатом перголы. В специальной статье я подробно покажу конструкцию именно этой модели перголы (с наклонной крышей) и расскажу, как настилать и крепить на кровлю поликарбонат.

Текстильный переплет — на обрешетке перголы

(из тентовой ткани).

Очень простое решение для того чтобы быстро и прсото сделать крышу для навеса (или перголы).

Хороший вариант – если ваша цель СОЗДАТЬ ТЕНЬ…

Что касается дождя – то такая текстильная кровля от ЛИВНЯ вашу мебель не закроет… но от небольшого дождика вполне подойдет.

Какой материал применяют – для такой крыши под перголу?

Это обычная ткань для тентов. Ткань ПВХ, или ткань с полиуретановым покрытием… и даже бывает тентовая ткань с тефлоновым покрытием.

Также бывают матовые и лакированные. С лакированных грязь очень просто смывается.

Такие тентовые ткани устойчивы к перепадам температур, к ультрафиолету, к гниению. Обладают водоотталкивающим эффектам – не поддаются горению и коррозии. Они очень прочные (из них даже лодки делают).Короче – хорошая по гарантии поставщиков ткани такая тентовая крыша 8 лет будет вам служить верой и правдой, да и через 8 лет с ней ничего особого не сделается.

Еще одна возможность сэкономить… есть более дешевый аналог тентовой ткани (дешевле брезента и дешевле тентовой ПВХ-ткани) – это тарпаулин (или тарпикс). Тарпаулин делают из плетеного полиэтилена (плотность от 120г/м2).

И кстати, зачастую тентовый материал для крыши продают уже с пробитыми в нем дырочками и металлическими люверсами (колечками).

Сколько стоит тентовая ткань и где ее купить?

Ну вот например облегченный тентовый ПВХ-материал (плотность 450 г\м) – стоит 3 доллара за кв.м.

А вот цена на тарпаулин – вот мы видим что 114 руб за кусок 2х3 (то есть за 6 кв.м.). Линейка размеров тарпаулина — широкая, начиная от этих самых 2х3 и заканчивая 20х20. И расцветка может быть любая.

А вот на фото ниже – мы видим что на этой идет сочетания ДВУХ кровельных настилов.

И тентовой крыши(для тени от солнца) – и листов поликарбоната (для защиты от дождя).

А вот еще одна ЭКЗОТИЧЕСКАЯ альтернатива тентовому покрытию навеса или перголы.

ЦИНОВКИ – недешевое удовольствие – но здесь еще один явный плюс.

По этому же принципу у перголы может появиться циновочная СТЕНКА … и мы уже закрылись от ветра, косого дождя, любопытных глаз соседей.

Хотя….подождите – тот же самый принцип СТЕНКИ можно реализовать и с тентовой тканью. Соорудить римскую штору из плотной ткани (она тоже будет опускаться или подниматься)…

Или заказать роликовый механизм – для опускания тентовых стен навеса. Вот такой…

И вот наконец -то мы подходим к РАЗДВИЖНЫМ КРЫШАМ для перголы и навеса.

Раздвижная крыша для навеса и перголы

(4 способа сделать самим)

Ну а сейчас мы рассмотрим ЧЕТЫРЕ крыши с раздвижной системой — это тоже будут крыши из тентовой ткани, но они будут легко раздвигаться на весь навес… или сдвигаться в сторону, открывая солнце.

Я подробно покажу 4 технологии — которые будут позволять это делать — сдвигать и раздвигать текстильную крышу.

Как сделать раздвижную крышу для навеса

СПОСОБ ПЕРВЫЙ (с выпиливанием)

Можно сделать так…

1. текстиль набивается на речки…
2. Вдоль левой и правой балки – выпиливается на станке длинный паз (углубление вроде рельсы).
3. Реечки с нашитой на них тканью – вставляются одним концом в паз левой балки – вторым концом в паз правой балки. И свободно – туда-сюда двигаются внутри этих пазов. Раздвигая и сдвигая нашу тентовую крышу.

Просто? Да — просто.

Что неудобно? Неудобно выпиливать паз… получается, что нужно иметь станок специальный, а не у каждого он есть.

В таком случае – вам подойдет второй способ – УЖЕ ГОРАЗДО ПРОЩЕ.

СПОСОБ ВТОРОЙ (с металлопрофилем)

В этом способе – нам не надо выпиливать паз. Здесь мы возьмем уже готовый паз (в металлопрофиле) и просто прикрепим его к нашим балкам. Вот такие разные бывают профили-рельсы – по ним и будут двигаться наши планки крыши.

1. Подгатавливаем тентовую крышу (крепим рейки-планки к тентовому полотну)
2. Покупаем металлический (стальной или алюминиевый) металлопрофиль – можно взять такой какой применяют для крепления гипсокартона или подвесных потолков. Главное чтобы в этом метеллическом профиле – была бороздка – внутри которой как по рельсам двигались бы наши планки-рейки с набитой на них тентовой тканью.
3. Вдоль боковых балок (правой и левой) прибиваем этот металло профиль. Получаем нужную нам рельсу. Осталось только вставить в нее планки с нашитой на них тентовой тканью.

(Как нашить тентовую ткань на планки – в этой же статье – в самом конце.)

Как сделать навесную крышу для перголы

СПОСОБ ТРЕТИЙ (на стальном тросе)

Или вот еще идея – когда шторное полотно двигается на зацепах-крючках по стальному тросу.

1. Вдоль крайних поперечных балок натянуть металлический тросс
2. К концу рейки приладить зацепы-крючки.
3. Вставить рейки в тентовое полотно (подробнее об этом ниже)
4. Прицепить крючки на трос. Зацепы свободно скользят по тросу – навесная крыша свободно двигается туда-сюда.

Что может послужить вам в качестве зацепа для крючков (вы узнаете чуть позже) а пока…

Если нет крючков – можно по-другому

заставить СКОЛЬЗИТЬ нашу крышу по тросам ….

В полотне сделать дырочки и в них вставить ЛЮВЕРСЫ (это такие металлические колечки)– их за рубль ставят в любой мастерской, там же где вставляют кнопки на одежду). Предварительно отметьте карандашом места вствки люверсов (дырки делать не надо заранее) –в мастерской они пробиваются автоматически.

Или – можно уже купить тентовое полотно – нужного размера –и с краями уже утыканными люверсами. Те же организации, которые торгуют тентовыми полотнами и тканями – сами пробивают все нужные вам дырки. Даже полотна разных разморов с пробитыми люверсами сразу есть уже готовые — в их интернет-магазинах.

Вот (!!!) откапала фотку…где наглядно видно как люверсы скользят по тросикам – тут правда нет навеса и перголы – но зато отчетливо виден принцип этой системы.

Можно еще по-другому реализовать

этот же СПОСОБ скольжения шторы по тросу.

По похожей системе – устроена крыша для навеса – выполненная в технике римской шторы . Вот смотрите на фото ниже – ЛИЦО и ИЗНАНКА…

Видите технику?

В штору вшивется тонкая реечка (несколько реечек)… и вдоль ребра каждой реечки – нашиты металлические КОЛЕЧКИ – через них продет тросик… И по этим колечкам штора ходит тудя-сюда по тросу.

Просто и четко.

И если подойти к выбору ткани творчески… то можно сделать крышу из НЕ ОБЯЗАТЕЛЬНО ТЕНТОВОЙ ТКАНИ… а и из другого плотного материала. Это красивее. Но уже не так прочно и долговечно.

А ЕСЛИ НЕТ СТАЛЬНОГО ТРОСА…

Кстати …вместо стального троса – можно тоже использовать стальной прут (или трубу) – вот как на фото ниже.

Для этого вам нужна труба (металлическая, можно карниз от шторы приспособить для этой цели) и прикрепить эту трубу при помощи держателей для труб.

Как сделать навесную крышу для перголы

СПОСОБ ЧЕТВЕРТЫЙ (на роликовом механизме)

Есть такая штука – которая называется КАРНИЗНЫЕ СИСТЕМЫ для зимних садов. Обычно их устанавливают на мансардах – если хотят на южной стороне дома разбить зимний сад под стеклом.

И вот фирмы которые поставляют роликовые карнизные системы для таких зимних садов – как раз могут для вас изготовить раздвижные шторы под перголу или навес – сами изготовят – сами установят. Только платите деньги.

Вот у вас наверняка уже созрел ВОПРОС … Я везде говорю «Нашить планки на полотно», «вставить реечки в тентовое полотно» — и вы думаете «А как эти планки-рейки прикрепить к полотну-то, непонятно…»

Сейчас будет понятно.

КАК КРЕПИТЬ ПЛАНКИ на полотно тентовой крыши.

Вот смотрите на фото ниже…мы видим модель где…

Во первых – отлично видно как нашиваются планки на полотно (в месте расположения планки полотно складывается в сгиб –и отступив от края сгиба на 2-3 сантиметра мы гоним строчку на швейной машинке – в итоге получаем такой кармашек-коридорчик – в который просто всовывается нужная нам реечка (деревянная или железная).

Все просто.

Во-вторых – на этой же фотке мы также можем отчетливо рассмотреть как устроены зацепы на планках . Подобную конструкцию можно сварить сварочным аппаратом (лучше заказать на заводике металлоизделий).

Или ПОСТУПИТЬ ПРОЩЕ… к деревянным толстеньким планкам прибить железный изогнутый крепежик (вот он на фото выше) – и тогда вы получите деревянну планку – с железным зацепиком на конце и сможете уже к нему (к зацепу) прикреплять крюки на роликах (или крюки на тросе).

Короче… если у вас есть мозги и терпение (а терпение у вас есть, раз вы дочитали эту статью до конца)…то вам не составит труда сделать своими руками НАВЕСНУЮ РАЗДВИЖНУЮ крышу для навеса или перголы.

Тем более – что суть вы теперь ПОНИМАЕТЕ… и можете выбрать любой способ из этой статьи… и воплотить его в жизнь.

Семейной Кучке – все под силу.))

Многие огородники и фермеры задумывались о постройке теплицы у себя на участке. Такое нехитрое сооружение поможет вырастить рассаду в холодных регионах, круглый год иметь зелень на столе или, как вариант, заниматься продажей дефицитных для холодного времени года овощей или фруктов. Оценивая стоимость готовой теплицы в магазинах, сразу пропадает желание её покупать, однако, если вы любите всё мастерить своими руками и у вас есть достаточное количество времени, тогда можно построить теплицу с раздвижной крышей самому. Эта статья поможет воплотить все мечты в жизнь и сэкономить большое количество средств.

Преимущества использования теплиц с открывающейся крышей

Перед тем как сделать теплицу с открывающимся верхом, стоит узнать о её отличиях и положительных сторонах.
Если вас смущает такая конструкция теплицы, и вы привыкли видеть сооружения, которые имеют монолитные крыши, тогда взгляните на «плюсы» этой вариации :

1. Летом такие теплицы намного проще проветривать , так как поток свежего воздуха поступает не через узкие двери, а через крышу. Стоит упомянуть, что при таком проветривании отсутствует сквозняк, а значит, растениям ничего не грозит.
2. Откидная крыша даёт больше света и тепла , нежели монолитная. Поэтому вы не только дадите культурам необходимый солнечный свет, но и сэкономите на искусственном освещении.
3. Теплицу с откатной крышей проще уберечь от деформации в многоснежные зимы. То есть вам достаточно снять крышу и дать снегу присыпать грунт внутри постройки. В сооружениях с монолитной крышей такая «манипуляция» невыполнима.
4. Защита посадок от перегрева . Если весной природа решила устроить резкий подъём температуры, тогда растения могут «спечься» в обычной теплице под палящим солнцем. Имея сооружение с откидным верхом, снизить температуру не составит труда, ведь площадь крыши в разы больше, нежели площадь двери.
5. Экономичность . На постройку теплицы с открывающимся верхом уходит намного меньше средств, так как вы строите теплицу «под себя», выбирая нужные размеры и не экономя на каркасе сооружения.

Знаете ли вы? Первые теплицы, похожие на современные, использовались еще в Древнем Риме, а в Европе теплицу впервые построил талантливый немецкий садовник Альберт Ман г ус в 13 веке - он создал для королевского приема в Кёльне великолепный зимний сад. Однако инквизиция не поверила, что такое чудо возможно осуществить с помощью человеческого труда, и садовник был осужден за колдовство.

Из вышесказанного можно сделать вывод, что теплица с откидным верхом имеет достаточно преимуществ, чтобы обратить на неё внимание. Тем более что её постройка не «бьёт по карману» хозяина, а значит, сразу начнёт приносить доход.

Особенности конструкции теплиц с раздвижным механизмом

Обдумывая постройку сооружения, стоит обратить внимание на вариации крыши для теплицы.

Независимо от формы и размера постройки, по конструктивным особенностям все кровли делят на два типа: откидные и раздвижные .

Откидная крыша. Главной особенностью является то, что движущиеся части крепятся на петли (подобно окну или дверям) и открываются вручную или с помощью силовых механизмов.

Раздвижная крыша. Элементы устанавливаются на специальные «рельсы», по которым скользят части конструкции. Открывается такая теплица либо вручную, либо с помощью механизма.

Стоит заметить, что откидную крышу чаще всего ставят на теплицы, выполненные в форме дома, а раздвижную – на сооружения со сглаженными краями или в форме купола.

Знаете ли вы? В Европе теплицы стали использоваться в 16 веке, в них выращивали экзотические плоды и растения. Однако это могли позволить себе только аристократы.

Если позволяют финансовые возможности, вы можете создать подобие «smart-теплицы» , которая самая реагирует на влажность и температуру, а силовой механизм будет открывать или закрывать крышу, когда это будет нужно. Казалось бы, есть два традиционных типа теплиц с раскрывающимся верхом, которые все используют, зачем пробовать что-то ещё и заново изобретать велосипед? Однако тут не всё так просто.

Если, к примеру, вы захотите построить высокую узкую теплицу с открывающимся верхом, тогда не обойтись только одним механизмом. Именно поэтому существуют так называемые «гибриды», когда на теплице установлена и откидная, и раздвижная система. Если вы обладаете нужными знаниями, или того требует конструкция сооружения, тогда вы можете построить теплицу со съёмной крышей своими руками. То есть, крыша будет открываться и отделяться от теплицы. В таком случае используется откидная крыша, однако сами крепления подбираются так, чтобы от них можно было отсоединить движущуюся часть.

Важно! Постройка гибридного механизма, посредством которого открывается крыша, требует серьёзных инженерных расчетов, затрат и дополнительных знаний, поэтому в статье будут рассмотрены только стандартные типы открывающейся крыши.

Как сделать теплицу с открывающейся крышей своими руками (поликарбонат)

Переходим к тому, как сделать теплицу с открывающейся крышей. Чтобы разобраться с выбором нужного материала кровли, сделаем небольшое отступление.

Подготовительные работы, выбор материала

Стандартно теплицу накрывают плёнкой , однако этот материал хоть и имеет низкую цену, не подходит для создания долговечного сооружения. Если вы будете использовать плёнку, тогда вам придётся «латать» теплицу как минимум раз в год. А одна-две незаметные дырки в покрытии могут уничтожить все посаженные культуры.

Именно поэтому мы рекомендуем использовать поликарбонат . Чем поликарбонат лучше плёнки и насколько он дороже? Говоря о цене, стоит сказать, что это единственный минус материала. Он стоит на порядок дороже плёнки, однако стоит узнать о его преимуществах , и цена становится оправданной.

1. Поликарбонат лучше пропускает свет, нежели плёнка.
2. Теплица с раскрывающимся верхом из карбоната в разы устойчивее к механическим повреждениям. Материал выдерживает больший вес, нежели плёнка, поэтому лучше защищает от сильных порывов ветра или обильных снегопадов.
3. Материал обладает той же пластичностью, что и плёнка, поэтому применяется для создания теплиц любой формы.
4. Поликарбонат служит не менее двадцати лет, что в десятки раз превосходит срок службы более дешёвого материала.
5. Поликарбонат не промокает и не пропускает влагу.

Оценив плюсы поликарбоната, переходим к подготовительному этапу, который предшествует постройке откидной или раздвижной теплицы своими руками.

Так или иначе, а почувствовать себя в роли архитектора вам придётся. Перед составлением чертежей подберите нужный участок (чтобы не было сильного наклона или он не находился в яме), визуально расположите теплицу так, чтобы она максимально освещалась солнцем.

Далее следуют чертежи . Чтобы их составить, вам нужно вымерить длину, ширину и высоту будущей теплицы. Подумайте о том, какая продукция будет выращиваться, ведь, возможно, вам требуется не теплица, а скорее парник с откидным или раздвижным верхом из того же поликарбоната. Составлять чертежи лучше несколько дней, а то и недель, чтобы точно замерить все размеры и купить строго необходимое количество материалов.

Важно! В том случае, если вы не знаете, сколько вам понадобится материалов, предоставьте чертежи в магазине, где собираетесь производить покупки.

Какой инструмент понадобится для построения теплицы

Чтобы построить откидную или раздвижную теплицу из поликарбоната своими руками, нужно собрать определённый перечень инструментов.

Стоит заметить, что в данном случае части теплицы будут крепиться с помощью болтов, зажимов и других частей. Сварка использована не будет по причине того, что такую теплицу в будущем разобрать практически невозможно. Если вы беспокоитесь о прочности и экономичности такого сооружения, то смеем вас заверить, что крепления не уступают сварке по прочности, а по деньгам получается в разу дешевле.

Для постройки откидной или раздвижной теплицы своими руками вам потребуются следующие инструменты:

1. Болгарка;
2. Электролобзик;
3. Электродрель;
4. Уровень, рулетка, ножницы по металлу;
5. Крестовидная отвертка;
6. Гаечные ключи;
7. Приспособление для выгибания профильной трубы.

К этому списку можно добавить все приспособления для защиты от пыли, шума и механических повреждений (строительные очки, наушники, респиратор, прорезиненные перчатки).

Как сделать теплицу с раздвижным механизмом, пошаговая инструкция

Начинаем постройку раздвижной теплицы своими руками.

Начинать нужно с заливки фундамента . Это обязательный элемент теплицы из поликарбоната, поскольку каркас и укрывной материал весит очень много, и теплица просто начнёт проседать, как дом без фундамента. Заливаем фундамент по периметру, учитывая создание «подушки». Глубина и ширина фундамента выбирается в зависимости от структуры грунта и количества осадков.

Далее монтируется каркас теплицы . В зависимости от предпочтений, можно использовать сталь, алюминий или монтажный профиль. Мы не рекомендуем использовать алюминий, так как он хоть и обладает небольшим весом, но слишком пластичный для серьёзных сооружений. Брать алюминий стоит только в случае, если у вас небольшая теплица (не более 30 кв. м.). Устанавливая каркас, обратите внимание на плотность перегородок и их дополнительное укрепление. Даже в том случае, если в вашем регионе нет сильных ветров, дополнительное укрепление никогда не помешает.

В процессе монтажа каркаса используйте так называемые «крабы» или крестовые соединения, чтобы наилучшим образом закрепить составляющие.

Важно! Монтируя каркас, предусмотрите рёбра жесткости, которые усилят конструкцию.

Если вы формируете куполообразную теплицу, тогда для загибания стоек используйте трубогибочный станок.

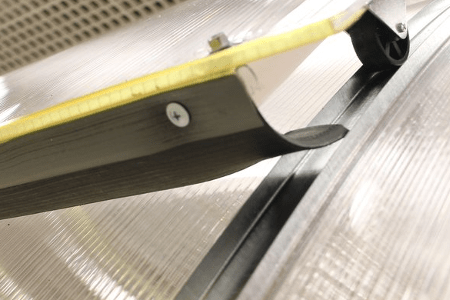

Самый важный момент – раздвижной механизм . Первый вариант предусматривает установку крыши на рельсы. Он подходит для больших теплиц, в которых движущаяся часть много весит и её просто невозможно будет сдвинуть, если она не будет оснащена колёсиками. Устанавливаем рейку (подойдёт монтажный профиль), на которую прикрепляется рельс. Сама система движения по рельсам похожа на дверь-купе. Далее сооружаем откидной верх, на который крепится металлическая планка с колёсиками.

Важно! В процессе выбора и покупки материала внимательно подбирайте ходовой механизм с колёсиками. Чем больше теплица – тем больше должны быть рельсы и сами колёсики, чтобы они свободно «ехали» по рельсам.

Более простой и дешёвый вариант подходит для небольших теплиц. Используется пазовая система крепления . Смысл в том, что, в отличие от прошлого варианта, этот не предполагает установки рельсов и движения по средствам небольших колёсиков. Лучше всего «пазовый вариант» подходит для арочных и скатных крыш.

На подготовленных дугах закрепляется полоса (около 7-10 см в ширину) поликарбоната. Далее на материал крепятся накладки из пластика, которые имеют ширину от 6 до 15 мм и длину – 1,5-3 см. И поверх пластика кладём идентичную первой полосу поликарбоната. В итоге у нас получаются пазы, в которые будут вставляться уже основные листы поликарбоната. Таким образом, каркас будет статичен, а двигаться будет только сам материал.

Когда каркас готов, переходим к нарезке и установке поликарбоната. После проведения точных замеров расчертите линии разрезов и используйте электролобзик или циркулярную пилу. Крепить материал нужно с нахлёстом (около 40 см), используя нержавеющие болты или саморезы с уплотнителями. Следует заметить, что вкручивать болты «до упора» не нужно, так как вы можете повредить укрывной материал. Мы не рекомендуем прибивать поликарбонат гвоздями, иначе в случае повреждения снять его будет сложно, и вы можете испортить каркас самой теплицы.

В конечном итоге проведите установку входной двери и, если так задумывалось, окон.

С помощью описанных действий вы сможете построить теплицу со сдвижной крышей своими руками быстро и легко.

Вариант изготовления теплицы с раздвижной крышей из оконных рам

Теплица с раздвижной крышей на основе оконных рам хоть и не отличается особой прочностью, однако помогает сэкономить большое количество денег. Если у вас достаточно необходимого материала, стоит поставить перегородки как можно плотнее.

Важно! Использовать гнилые или деформированные рамы нельзя.

Постройка теплицы из оконных рам имеет свои особенности:

• теплица может быть только в форме дома, никаких куполообразных конструкций сделать не получится;
• дерево хоть и легче железа, но всё равно ощутимо давит на грунт, поэтому фундамент обязательно должен быть;
• для движения крыши используется только пазовая система крепления, посадить на рельсы такую кровлю не получится;
• расход материала будет в разы больше, если оконные рамы имеют дополнительные перегородки для форточек;
• древесина является гидрофобным материалом, а значит, она будет впитывать много влаги и портиться, поэтому вам придётся обработать каркас каким-либо не токсичным для растений лаком или гелем;
• рамы перед установкой должны быть очищены от краски, лака и других вредных составляющих;
• учтите особенности растений, которые вы будете выращивать в теплице, ведь многие вредители используют древесину в качестве убежища или питаются ею.

Таким образом, использование оконных рам хоть и выгодно с экономической точки зрения, однако несёт дополнительные проблемы и риски. Если вы хотите установить теплицу на 2-3 года, тогда оконные рамы будут очень кстати, но если вы строите сооружение на 10-15 лет – от рам в качестве каркаса лучше отказаться.

Подготовка материала и инструмента

Для постройки раздвижной теплицы своими руками из оконных рам вам понадобятся следующие материалы и инструменты:

1. Шпагат для разметки грунта;
2. Дрель и сверла (по металлу и дереву).
3. Совковая и штыковая лопаты;
4. Металлические уголки и другие крепежи для деревянных элементов;
5. Анкерные болты (16 × 150 мм);
6. Деревянные бруски (50 × 50 мм);
7. Топор и молоток;
8. Металлическая арматура;
9. Поликарбонат;
10. Шуруповёрт и набор саморезов;
11. Болгарка с дисками по металлу;
12. Набор отвёрток;
13. Гвоздодёр и плоскогубцы;
14. Шпатель;
15. Шлифовальная машинка;
16. Грунтовка и шпаклевка;
17. Состав для удаления старой краски;
18. Противогрибковая и антисептическая пропитка;
19. Краска и кисточки;
20. Монтажная пена.

Перед монтажом вам необходимо подготовить оконные рамы - избавиться от петель, шпингалетов и ручек.

Старую краску снимайте с помощью специального средства, а древесину нужно обработать антисептиком, предназначенным для пропитки деревянных брусьев.

Знаете ли вы? Самая большая теплица находится в Великобритании. В ней растёт более тысячи разных видов растений, начиная с тропического кофе и заканчивая средиземноморскими оливками и виноградом.

Изготовление теплицы

Установка и скрепление каркаса теплицы, который состоит из оконных рам, существенно отличается, поэтому его нужно досконально изучить.

Перед началом строительства очистите оконные рамы от краски и грязи, заделайте щели с помощью монтажной пены.

После этого начинаем монтировать оконные рамы на подготовленный фундамент . Лучше всего для крепления оконных блоков использовать железные уголки, которые соединяют рамы между собой. Уголок прокладывается с внутренней стороны и плотно прижимается к древесине с помощью шуруповёрта. Каркас должен быть устойчив, что обеспечит вам продолжительное и надежное использование.

Далее вам нужно сделать легкую обрешетку . Делают её из монтажного профиля, деревянных реек и стальной проволоки. Оконные блоки устанавливаются на основание и скрепляются с помощью саморезов, хомутов, уголков, проволоки и гвоздей.

После формирования каркаса внимательно его осмотрите.

Если вам кажется, что постройке не хватает устойчивости, установите с внутренней стороны несколько подпор , которые снимут часть нагрузки с боковых граней.

После завершения строительства, заделайте возможные щели пеной и нанесите краску на внешнюю часть каркаса.

25 раз уже
помогла

Теплица на участке – необходимый атрибут для современного садовода-огородника, каждому по душе с заботой выращенная свежая зелень ранней весной, когда в магазинах все еще очень дорого. Радуют до поздней осени овощи со своего огорода на столе, и круглый год – банки с соленьями в подполе.

Всем известно, что для получения высокого урожая в теплице должен быть микроклимат, подходящий к определенным видам овощей. В этом плане владельцам приходится тратить немало времени для создания такой атмосферы – в жаркий день теплицу необходимо проветривать, в прохладную погоду важно не забыть закрыть двери. А если нет такой возможности? Или память подвела?

Иногда бывает, что только открытых дверей или форточек мало, температура для завязывания плодов все равно высокая. В таких случаях незаменимым помощником станет раздвижная крыша для теплицы, которая все сделает за хозяина – когда нужно, откроется или по необходимости закроется.

В статье мы поговорим о видах раздвижных крыш, о преимуществах и недостатках, а также расскажем, как можно сделать простую конструкцию такой кровли своими руками.

Преимущества раздвижной крыши теплицы очевидны:

• В них формируются идеальные условия для роста и плодоношения растений.
• Открывающая кровля обеспечивает необходимый доступ кислорода и ультрафиолета.
• В таких теплицах всегда сбалансированный микроклимат.
• Естественное увлажнение грунта, проветривание и опыление.
• В открытую на зиму теплицу не нужно специально заносить снег – он сам туда падает.
• Экономится время хозяев.

Виды раздвижных крыш

По способу открывания кровли делятся на:

• Раздвижные. Две или несколько частей разъезжаются в противоположные стороны, заходя на соседние элементы.
• Откидные. Сегменты кровли поднимаются на петлях вверх автоматически или вручную.

Первые два вида устанавливаются на рельсы или полозья, которые располагаются вдоль или поперек конструкции. Третий вид одним краем крепится непосредственно к каркасу.

Важно! Рельсовая система может устанавливаться в нижней части теплицы, на уровне фундамента, другой вариант – по краю верхней обвязки каркаса.

Формы раздвижной кровли

Этот конструктив зависит от месторасположения теплицы:

• Односкатная или ассиметричная крыша делается у теплиц, пристроенных к зданию и имеющих с ним одну общую стену.
• Двускатная, арочная или фигурная кровля присутствует на отдельностоящих конструкциях.

Надо сказать, что особо популярны арочные и двухскатные крыши, такие формы наиболее функциональны при эксплуатации, на них не скапливаются снег, вода, грязь и опавшие листья.

Материалы для изготовления каркаса раздвижной крыши

Практически теплица с раздвигаемой крышей может выполняться из любого материала, только один потребует немного времени и сил, а с другим придется повозиться.

Это:

1. Металл.

Уголок, швеллер отлично подойдут для устройства одно- или двухскатной кровли, труба или металлопрофиль различного сечения отлично подойдут для придания крыше арочной формы. Надежность и долговечность этого материала позволяют пользоваться теплицей не один десяток сезонов.

1. Дерево.

Самый популярный материал для изготовления теплиц (см. Деревянная теплица своими руками – удобно и комфортно), но устроить из него раздвижную кровлю довольно проблематично. Подвижные элементы требуют точности изготовления, чтобы придать деревянному брусу необходимую форму своими руками, нужно иметь специальное оборудование (станок, шаблоны, струбцины и прочее), а главное, знание технологии.

Но если заказать конструкцию из дерева на специализированном предприятии, то на участке появится функциональная, эстетичная и долговечная теплица.

1. Пластик и металлопластик.

Эти материалы наиболее часто применяются для изготовления, как основного каркаса теплицы (см. Пластмассовые дуги для парника — быстро и надежно), так и ее подвижных элементов. Пластик прост в монтаже, легко поддается изгибанию, резке, сверлению.

Малый вес труб из металлопластика облегчает транспортировку и установку конструкции. Кроме того, стоимость теплицы из пластиковых элементов будет на порядок ниже, а по крепости и долговечности такая конструкция не уступит аналогам из других материалов.

Важно! Теплица с раздвижной крышей, своими руками сооруженная, с каркасом из металлопластика и покрытием из поликарбоната, станет предметом гордости хозяина, тем более, что это бюджетный вариант с минимальным вложением сил и средств.

Материалы покрытия теплиц с раздвижной крышей

Для остекления теплиц применяют следующие материалы:

• Стекло.

Обладает абсолютной прозрачностью и светопропускаемостью, но стеклянные сегменты тяжелы, требуют установки основательного фундамента (см. Свайный фундамент для теплиц: процесс строительства конструкции) и прочного каркаса. Работать с этим материалом довольно проблематично, необходимо иметь некоторый навык в обработке и установке.

• Поликарбонат.

По мнению садоводов теплицы из поликарбоната с раздвижной крышей – наиболее оптимальный, удобный и функциональный вариант. Материал обладает уникальными характеристиками: он гибок, может принимать арочную форму, легок, отлично поддается обработке. Кроме того, мягко рассеивает солнечные лучи, обладает высокой светопропускаемостью и хорошими теплоизолирующими свойствами.

• Акрил.

Материал по своим свойствам близок к поликарбонату, но немного прочнее. Он также прост в обработке и монтаже, легок и гибок, для теплицы с таким покрытием не нужно массивного фундамента и тяжелого каркаса.

• Рулонные материалы (пленка, нетканый материал и прочее).

Из них изготавливают раздвижную кровлю редко, так как материалы обладают слабой устойчивостью к нагрузкам, механическим повреждениям, атмосферному воздействию, но зато это самые недорогие покрытия. Такой теплицы хватит от силы на сезон-два, потом потребуется замена материала. Используют рулонные материалы в основном для рамных откидных конструкций.

Способы открывания сегментов

Их всего два:

1. Ручной.

Ну, здесь все понятно, в этом варианте сегменты теплицы раздвигаются самим хозяином в нужное время. Для тяжелых конструкций целесообразно применение лебедок, талей и прочих ручных механизмов.

1. Автоматический.

Раздвижная система оснащается автоматикой, куда входят электропривод, термодатчики и реле. Владелец устанавливает нужную температуру, при превышении которой устройство само будет открывать конструкцию, а при понижении – закрывать.

Не нужно будет постоянно контролировать температуру в теплице, тратить время на проветривание и регулирование микроклимата.

Как сделать раздвижную крышу своими руками

Изготовить самую простую сдвижную кровлю с ручным открыванием не сложно, рассмотрим варианты монтажа крыши для теплицы из поликарбоната.

• Нарисуйте чертеж будущей теплицы, рекомендуется применить конструкцию с двухскатной кровлей.
• Уклон ската рекомендуется делать не менее 15 градусов для устранения угрозы провисания от снеговых и дождевых нагрузок, а также облегчения скатывания снега зимой.
• Рассчитайте оптимальную ширину элементов, разделите длину крыши на равные части. Не нужно их делать слишком широкими, так как возможен перекос листов при движении, а это принесет некоторые неудобства при открывании (достаточно будет отрезать полосы шириной около метра).
• Определите количество сдвижных сегментов: все будут раздвигаться или некоторые.
• Соединения листов на стропильных элементах делайте в паз, который сооружается из двух одинаковых полосок поликарбоната, разделенных прокладкой из пластика с шириной зазора, равной или немного больше толщины самого листа (как на фото сверху).

Это наипростейший вариант сдвижной крыши, но вполне реально самостоятельно выполнить и полностью раздвижную систему.

Арочные поликарбонатные теплицы с раздвижной крышей можно поставить на полозья, тогда сегменты будут расходиться в стороны, наезжая друг на друга и полностью открывая нужный участок (по типу «матрешки»). В этом случае радиус дуг каркаса должен быть различным – у верхних сегментов больше, а у нижних, соответственно, меньше.

Или же, как вариант, крыша может съезжать по поперечным полозьям в одну или другую сторону, открывая часть теплицы по всей длине.

Умная теплица

Новосибирские умельцы придумали эффективную и функциональную теплицу с полностью открывающейся сдвижной крышей, которая в условиях сибирского климата себя полностью оправдала и после «выхода в народ» получила массу восторженных отзывов и такое мягкое и приятное название «теплица Кормилица Умница с раздвижной крышей».

Это легкое (50 кг), компактное сооружение собирается за 3-4 часа, фундамент под нее не нужен, так как опорные стойки прикапываются на глубину 20 см. Теплица кормилица имеет арочную форму, каркас выполнен из квадратного профиля с антикоррозийным порошковым напылением, покрытием служит сотовый поликарбонат толщиной 4 мм.

В зависимости от вида, каркас соединяется сваркой или специальными пластинами (разборный вариант).

Кроме раздвижной крыши теплица оснащается форточкой для проветривания, открывающейся с помощью гидравлического цилиндра простой конструкции: при повышении температуры внутри помещения масло, нагреваясь, выталкивает поршень, который в свою очередь толкает раму форточки. Когда воздух внутри остывает, поршень втягивается в цилиндр, и форточка закрывается.

Ширина теплицы от 2 до 3 метров, а длину можно собрать любую, так как есть возможность отдельно приобрести двухметровые сегменты. Иными словами, теплица кормилица с раздвижной крышей подойдет любому дачному участку, как маленькому, так и большому.

Крыша раздвигается ручным приводом с настолько легким ходом, что прокрутить его под силу даже ребенку. Благодаря арочной форме и прочному соединению элементов, конструкция выдерживает значительные снеговые и ветровые нагрузки, резкие перепады температур и прочие негативные атмосферные воздействия.

Надо сказать, что если такая теплица прекрасно выдерживает суровые сибирские зимы, то в любом другом климате ей не будет равных.

Мы рассказали о теплицах с раздвижной крышей, надеемся, что вы нашли для себя нужную информацию, а посмотрев видео в этой статье, вы сделаете правильные выводы и приобретете или построите своими руками подобную теплицу, которая порадует вас отменным урожаем.

При строительстве дома и устройстве придомовой территории каждый владелец задумывается о том, как сделать двор более уютным, а строение оригинальным и привлекательным. Самым неординарным элементом постройки может быть крыша. Все основные нагрузки приходятся именно на нее, и неважно, это покрытие обычного гаража, беседки во дворе, бассейна либо жилого дома. Сегодня все большую популярность получают непривычные для большинства архитектурные приемы, к которым и относится сдвижная крыша.

Сдвижная крыша может использоваться для покрытия остановок, навесов, грузовиков, беседок, бассейнов.

Раньше сдвижные конструкции применялись только водителями большегрузных машин, когда возникала необходимость быстро и качественно осуществить погрузку, не разбирая авто, но в наши дни все большее количество владельцев приусадебных участков начинают понимать преимущества такой крыши для зимнего сада, внутреннего дворика, крытого бассейна.

Данная конструкция позволяет обеспечить поступление солнечного света в течение всего дня, при этом обеспечивается и защита от непогоды, и свободный доступ свежего воздуха при необходимости.

Что представляет собой сдвижная кровля?

Так что же такое сдвижная кровля, чем она отличается от всех остальных? Конструктивно она представляет собой металлические профили и укрепленные на них прозрачные панели, чаще всего это сотовый поликарбонат, реже. стекло. При помощи специального механизма подобная крыша может собираться подобно подзорной трубе и закрываться при необходимости.

Такие крыши отличаются от прочих многочисленными преимуществами, которые постепенно выводят их в лидеры. Стоит отметить следующие плюсы:

• простота конструкции;
• малый вес, что позволяет устанавливать подобные крыши практически везде;
• возможность монтажа в жилых помещениях, зимнем саду, оранжерее, в крытых и уличных бассейнах;
• прочность, надежная защита от непогоды;
• экономия электроэнергии в дневное время;
• свободный доступ свежего воздуха при необходимости;
• привлекательный внешний вид.

Из недостатков можно отметить лишь то, что такая конструкция у нас распространена редко, она почему-то незаслуженно считается непрочной и ненадежной, хотя это совсем не так.

Видовой ассортимент

Подобные сдвижные крыши могут быть самого различного вида. Рассмотрим подробнее конструктивные возможности этой кровли:

• полностью съемные конструкции, они позволяют убрать с поверхности всю крышу либо отдельные ее сегменты;
• передвигающиеся, которые сдвигаются по специально установленным роликам;
• не полностью сдвижные (только одна часть кровли является подвижной);
• раздвижные (крыша имеет возможность сдвигаться либо раздвигаться в различные стороны).э

Функционально подобные крыши разделяются на:

1. Конструкции для постоянного использования, которые установлены над капитальным строением.
2. Сезонные конструкции, которые предназначены для эксплуатации в определенное время года (чаще всего это крыши для бассейнов).
3. Временные, используемые для различных легких передвижных сооружений.
4. Капитальные, построенные над частью дома либо всей его поверхностью. Такой вариант используется для гаражей, оранжерей, обсерваторий.

Сдвижная крыша для бассейна

Обычно всё начинается с того, что работодатель выдвигает требование о наличии у Вашего грузовика боковой или вертикальной погрузки. Тут начинаются поиски вариантов решения этой проблемы. Самый лучший вариант, как мы обычно советуем, это обратиться к профессионалам. Если этот вариант не для Вас или Вы просто хотите сэкономить в наше нелегкое время, то эта статья для Вас.

Первое что необходимо решить ― это насколько сложной будет Ваша конструкция. Вам необходимо чтобы открывалась только крыша или Вы хотите чтобы открывалась отдельно крыша, отдельно каждый борт? Рассмотреть все возможные варианты мы не в силах, поэтому рассмотрим наиболее распространенный и наиболее простой вариант. Вариант когда сдвигается только крыша, а тент складывается вместе с крышей. При этом сдвижного механизма на бортах нет.

Первое что необходимо сделать ― это надежный каркас на платформе Вашего автомобиля. Он состоит из вертикальных стоек, горизонтальных продольных и поперечных балок и промежуточных горизонтальных брусьев жесткости. Последние должны при необходимости легко сниматься, в случае если Вам нужна боковая погрузка.

Продольные горизонтальные балки выполняют роль рельсов для сдвижного механизма крыши. Они изготавливаются из металлического прямоугольного профиля, к которому привариваются направляющие для роликов. Профиль этой балки выглядит примерно так:

Направляющие могут выглядит совершенно по разному. Основная задача ― это предотвратить люфт в двух плоскостях.

Лучше всего сделать 4 в одной тележке а между ними установить поперечную балку. Её, конечно, можно просто приварить, но в таком случае ремонтировать потом будет не очень удобно. И вообще полезно будет предусмотреть возможность легкой замены вышедших из строя роликов. Затем скрепляем балки между собой или просто резиновой полосой. Тут опять же есть свои плюсы и минусы. Шарниры Вы сможете потом заменить по одному, а резиновую полосу придется менять целиком. В начале складной крыши (около двери) должен быть откидывающийся элемент на . Его задача фиксировать крышу в закрытом, натянутом положении. В целях упрощения конструкции его можно заменить более простым механизмом фиксации. В конечном итоге Ваша крыша будет выглядеть примерно так:
Затем вставляем балки с роликовыми тележками в направляющие. Конструкция готова! Тент фиксируется на поперечных балках крыши и сдвигается вместе с крышей. Выглядит это примерно так:
