Схема подключения полотенцесушителя к бойлеру косвенного нагрева. Схемы подключение бойлера косвенного нагрева

Бойлер косвенного нагрева дает неограниченный объем горячей воды. Работает он сразу на несколько точек разбора. Чтобы наладить бесперебойную подачу жидкости, необходимо выполнить обвязку водонагревателя.

Общие принципы работы бойлера косвенного нагрева

Использование такого бойлера и обвязка котла позволит значительно сэкономить и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того, чтобы вода равномерно, быстро прогревалась, важно правильно рассчитать мощность водонагревателя. Для обеспечения 500 литров горячей жидкости в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от .

Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагревания воды лучше всего подходит твердотопливный котел. Могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы, геотермальные системы.

Схема с использованием двух насосов

Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере дает команду насосу водонагревателя. В это время насос котла автоматически отключается , после достижения нужной температуры отключается насос бойлера, снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой.

В этом случае водонагреватель пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической жидкости, необходимо после насосов установить обратные клапаны.

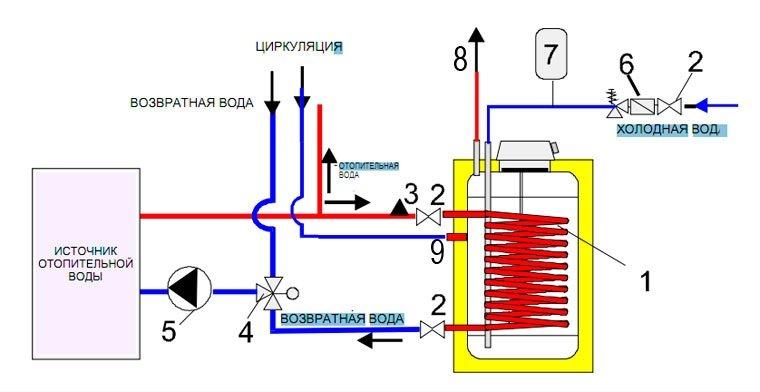

Схема с трехходовым клапаном

Такая схема применяется для агрегата с напольным и настенным размещением . Есть два контура: один основной отопления и контур бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят расширительный бак и насос .

Читайте также: Высота и диаметр дымохода для твердотопливных котлов

Принцип работы: при понижении температуры термостат водонагревателя переключается и переключает трехходовой клапан, вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

Это оптимально для настенного устройства, оснащенного автоматикой. В этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел по сигналу от термостата. При этом использование такого устройства будет давать отличный запас горячей жидкости. Это удобно для тех агрегатов, у которых поступающая холодная вода «жесткая».

Резюме по схемам

Такие системы подключения водонагревателя исключают одновременную работу подогрева жидости и отопления дома. Неудобство это вызовет только один раз при запуске системы. Так как теплоноситель будет холодным, весь процесс по времени займет около часа в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагревание воды, другой – на отопление.

Подключение котлов с большим числом контуров

В сложных системах часто задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема – контур нагрева воды в нагревателе, системы “Тёплый пол”, системы отопления (батареи).

Не во всех случаях в доме сразу получается произвести соединение необходимых коммуникаций. В большинстве случаев проведение ГВС выполняется в завершении ремонта или же в период, когда приближается холодное время года. Как правило для этой системы зачастую устанавливается бойлер . Но как известно, при постоянной работе это устройство потребляет большое количество электроэнергии. И чтобы сделать подогрев воды более экономичным предлагаем вам разобраться с тем, как подсоединить его к системе отопления. Это позволит водонагревателю, в период отопления, расходовать тепловую энергию отопления и только летом греть воду ТЭНами. Сравним различные методики.

Подключение к двухконтурному котлу

Чтобы в водонагреватель поступала нагретая вода от двухконтурной системы отопления, монтируется трехходовой кран. Он осуществляет переключение поступления теплоносителя с батарей на змеевик цепи водоснабжения. При такой схеме важно позаботиться о том, чтобы на трехходовой клапан осуществлялась подача сигнала. Также не нужно на змеевик устанавливать рециркуляционный насос. Основную работу осуществляет нагревательная система, которая содержит в своей комплектации данное устройство. Рециркуляционный насос необходим только в том случае, если система предусматривает термостат. Как следствие, при подсоединении водонагревателя к двухконтурной системе отопления можно подбирать оборудование исходя из потребностей.

Для увеличения гидравлической циркуляционной мощности отопительной системы монтируется рециркуляционный насос . За счет этого можно производить контроль/настройку тепловой инерцией, т.е. гидравлическое трение отопления.

Существуют котлы со встроенным бойлером как настенные, так и напольные. Такое оборудование стоит дороже, плюс вы сможете полностью избавиться от лишней арматуры. Но с другой стороны напольные имеют встроенные нагреватели воды объемом до 100 литров. Это накладывает явные ограничения. Более того такие образцы стоят в районе 60 тыс. рублей. Если сравнить с ценой водонагревателя, то здесь существенная разница, которая варьируется в пределах 4,5 тыс. рублей. Учитывая это гораздо выгодней купить устройство.

Сравним несколько вариантов подключения водонагревателя косвенного нагрева:

• С использованием трехходового клапана.
• С применением гидравлической стрелки.
• Метод возрватной циркуляции.

В основании этого метода лежит 2 контура: нагревательный от бойлера и отопительный. Трехходовой клапан будет распределять теплую воду между ними. Для управления клапаном используется автоматика (термостат). Как только температура воды в контуре нагревателя достигает заданной отметки, автоматика подает сигнал на трехходовой клапан. После этого теплая вода поступает в батареи. Этот метод считается наиболее востребованным.

Если выставить предельную температуру, важно предусмотреть до какой степени котел прогревает воду. Соответственно температуру в контуре водонагревателя следует задать ниже чем в подсоединенном устройстве. Иначе теплоноситель будет постоянно направляться в водонагреватель.

Насосы будут направлять теплую воду в разные контуры, т.е. подключение водонагревателя происходит параллельно. Каждая магистраль оснащается насосом, работа которого контролируется термодатчиком.

Обратный клапан внедряется в систему после каждого насоса. Это предотвратит конфликт между двумя ветками.

Когда включается ГВС, отопление временно перестает работать. Учитывая тот факт, что в водонагревателе нагревается воды осуществляется за короткий промежуток времени, горячая воды в радиаторах не достигнут критической температуры. Если же используется 2 котла, то подогрев ГВС и работа отопления будет бесперебойной.

При использовании циркуляционных насосов важно чтобы потоки были равными. Для этого можно использовать гидравлическую стрелку и гидравлические распределители. Особенно это эффективно, если необходимо, чтобы прогретый теплоноситель направляется в напольное отопление, бойлер и радиаторы. Чтобы нивелировать разницу давления в контурах, параллельное действие гидравлического модуля с гидроколлектором. Хотя их можно и не задействовать, установив балансирующие краны. Но в таком случае произвести монтаж и регулировку системы без помощи специалиста будет сложно.

Эта техника подсоединения возможно только если в бойлере имеется третий вход. К нему будет возможно подсоединить рециркуляцию теплоносителя. Благодаря этому, сделать процесс нагрева воды можно очень быстрым. Как следствие вы избавитесь от проблемы слива холодной воды с крана до тех пор, пока не пойдет горячая. Это существенная экономия.

Вследствие этого будет образована закольцованная магистраль, по которой будет постоянно (принудительно) циркулировать вода. Также потребуется подключать следующие элементы:

1. Расширительный бачок. При закрытых кранах в горячем трубопроводе будет поддерживаться стабильное давление.
2. Предохранительный клапан. Он будет защищать водонагреватель от скачков давления.
3. Автоматический воздухоотводчик перед обратным клапаном. Это позволит полностью избежать завоздушивание насоса перед непосредственным его запуском.
4. Обратный клапан. Если в системе высокое давление и как следствие вода перегревается, в трубопровод с холодной воды не будет попадать горячий теплоноситель. Устанавливается он на входе в водонагреватель.

Максимальное давление, которое допускается в расширительном баке не допускается выше заданного давления в предохранительном клапане.

Так, мы рассмотрели основные варианты подсоединения водонагревателя косвенного нагрева. Выделим плюсы и минусы этого метода:

Достоинства:

• Можно одновременно использовать несколько отопительных приборов.
• Возможность рециркуляции.
• Потоки ГВС и отопления отделены.
• Высокая производительность.
• Значительно разгружается электрическая сеть в период отопления.
• Внутренняя поверхность водонагревателя на имеет контакта с проточной водой.

Недостатки:

• Требуется больше затрат для переоборудования отопительной системы.
• Первый нагрев воды осуществляется более одного часа.
• Необходимо иметь отдельное помещение, в котором можно будет расположить все оборудование.

В этом случае используется схема, где монтируется 2 насоса. Это позволит полностью избавиться от использования трехходового крана. Выше уже описывалась подобная система, где контуры идут параллельно. Как только от термостата подается сигнал, насосы, ведущие к баку включаются. Также необходимо устанавливается обратный клапан, который не допускает смешивание теплоносителя.

При таком подсоединении водонагревателя также применяется метод возвратной циркуляции. В таком случае теплоноситель непрерывно циркулирует под воздействием насоса. Благодаря этому нагретая вода быстрее поступает в кран.

В этом случае допускается одновременно иметь систему, которая будет позволять сбрасывать теплоноситель в аварийном порядке и возможность присоединение ГВС. Часто на батареях монтируются термостатические краны, но помните о риске перегрева. Если же устанавливается водонагреватель, то подобная проблема отсутствует, т.к. излишек теплой воды будет направляться в бак. Но помните о том, что такое подключение бойлера возможно с естественной циркуляцией.

Так, обязательно монтируется следующая группа безопасности:

• Отсечной кран.
• Сливной кран.
• Клапан отсечки и обратный.
• Насос на водонагревателе.
• Вентиль на подаче.
• Группа безопасности водонагревателя.
• Расширительный бак.

При осуществлении монтажных работ важно избегать каких-либо ошибок. Это может привести к неприятным последствиям. Например, важно не только позаботиться о близком расположении водонагревателя к котлу, но и задать верное направление патрубков к трубопроводу для облегченной установки. Другая распространенная ошибка – неверное подсоединение напорного трубопровода и входа теплоносителя. Холодная вода всегда подается в нижний патрубок, а горячая в верхнюю часть водонагревателя. Также существует риск неправильного соединения насоса. Важно соблюдать параметры, изложенные заводом изготовителя.

Так, мы рассмотрели с вами возможные методы подключения водонагревателя к отопительной системе. Надеемся, это информация будет полезной для вас и поможет выполнить эту задачу самостоятельно. В помощь также предоставляем схемы и видеоматериал.

Видео

Принцип работы бойлера косвенного нагрева показан в видеоматериале:

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

1. Бак расширительный.
2. Группа безопасности бойлера.
3. Трубопровод горячего водоснабжения.
4. Запорный вентиль на подающей магистрали.
5. Насос системы отопления.
6. Насос водонагревателя.
7. Клапан обратный.
8. Клапан отсечки.
9. Кран сливной.
10. Котёл твердотопливный.
11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

• Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
• Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
• Предохранительный клапан – служит для аварийного сброса давления.
• Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

• Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
• Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
• Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

При наличии собственного газового котла лучшим решением в обеспечении нужд ГВС является использование бойлера косвенного нагрева. Подключение бойлера производится по нескольким основным схемам. Тип схемы зависит от модели котла отопления, взаимного расположения БКН и теплогенератора. Материал статьи рассматривает все схемы, применяемые для интеграции котла и бойлера косвенного нагрева.

Бойлер косвенного нагрева (БКН) – емкость со встроенным змеевиком (теплообменником). Змеевик чаще всего выполняется из согнутого спиралью медного трубопровода, реже – из стали. БКН больших объемов могут иметь несколько встроенных змеевиков. Вместимость емкостей варьируется от 50 до 1500 литров.

По трубе змеевика циркулирует теплоноситель контура котла, передает теплоту воде из водопровода ХВС, подключенного к БКН. Ввод холодной воды подключен в нижней части емкости, выход горячей – в верхней полусфере. При организации расхода горячей воды холодная вода постепенно, пропорционально потреблению, заполняет бойлер и нагревается.

Емкость оборудована слоем тепловой изоляции – это позволяет снизить потери тепла. Сама емкость обычно выполняется из стали, реже – из нержавеющей стали. В случае применения обычной стали в емкость монтируется магниевый анод – он несколько снижает скорость коррозии стенок. Анод является расходным материалом – его нужно периодически менять.

Все модели бойлеров имеют основной управляющий элемент – термодатчик. Датчик температуры воды ГВС монтируется в гильзу, расположенную в верхнем или среднем сегменте емкости. Датчик осуществляет контроль за величиной температуры, осуществляет замыкание и размыкание электрической цепи исполнительных механизмов – циркуляционного насоса или трехходового клапана.

Большинство моделей БКН оборудуются дополнительными элементами и опциями:

1. Разъем для установки ТЭНов;
2. Ревизионный люк;
3. Линия рециркуляции;
4. Линия слива воды.

ТЭНы устанавливают при недостаточной мощности котла или постоянной низкой температуре в системе отопления. Люк предназначен для осмотра теплообменника и чистки емкости от шлама и отложений.

На линию рециркуляции устанавливают циркуляционный насос малой мощности. Он обеспечивает постоянную циркуляцию по системе трубопроводов ГВС – это гарантирует получение горячей воды мгновенно в любой точке водоразбора.

Бойлеры косвенного нагрева выпускаются в двух объемных исполнениях – цилиндрические и прямоугольные. По способу установки делятся на настенные (до 200 литров) и напольные. Установка 200-литрового бойлера требует особой прочности от конструкции стены.

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

1. Модель газового котла;
2. Расстояние от бойлера до теплогенератора;
3. Тип системы отопления;
4. Обеспечение приоритета ГВС или отопления;
5. Наличие промежуточного оборудования – , коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

1. При наличии клапана, встроенного в котел;
2. При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Клапан может быть установлен и отдельно – на линию отопления. Насос котла обеспечивает общую циркуляцию, при открытии клапана значительная часть теплоносителя начинает движение через бойлер (по пути наименьшего сопротивления).

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

1. Бойлер должен быть установлен максимально близко к теплогенератору;
2. Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

1. Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
2. Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см 2 ;
3. Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

• Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
• Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

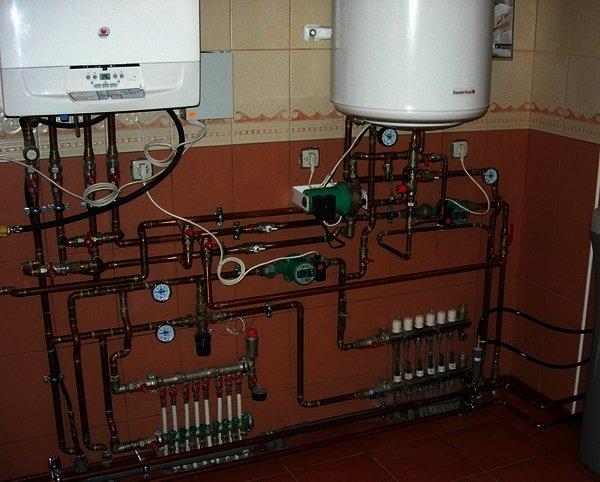

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

• получение горячего водоснабжения;
• получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

• Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
• Неверное соединение трубопровода с теплоносителем.
• Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.
