Как сделать второй этаж под крышей. Как построить второй этаж в старом доме? Способы расширения Вашего частного дома

18.10.2019

Частный дом на частном земельном участке – это удобное и престижное жилье, которым вы, в отличие от обычной городской квартиры, можете распоряжаться по собственному желанию. В случае с частным вы можете спроектировать его постройку до мелочей, начиная с заливки фундамента и заканчивая возведением крыши. Наверняка все согласятся, что более функционален и перспективен, чем одноэтажный, но для многих людей, собирающихся самостоятельно, возведение второго этажа превращается в серьезную проблему. Наша статья расскажет вам как построить второй этаж на старом доме.

Пристройка балкона на первом этаже
Большинство старых и некоторые новые дома не имеют балконов на первых этажах. Но это не беда, поскольку пристройка балкона на первом этаже не такое уж сложное дело. Важно только помнить, что такой балкон является типичной наземной постройкой, а это значит, что в его конструкцию в обязательном порядке входят фундамент, половое перекрытие, стены и кровля.

Устройство фундамента - самый важный этап строительства балкона на первом этаже. И тут решающее значение имеет глубина закладки, которая определяется глубиной залегания грунтовых вод и глубиной промерзания грунта. В среднем, если уровень грунтовых вод составляет 1,5 м, то под фундамент копают котлован глубиной до 0,5 м. Чтобы получить точные сведения о грунтовых водах и качестве грунта, рекомендуется обратиться к специалистам, способным выполнить грамотное геологическое исследование.

Пристройка балкона на первом этажеОчень внимательно необходимо провести разметку под фундамент. Поскольку балкон-пристройка должен примыкать к дому, то разметку выполняют прямо от стены. Если на то нет запрета городского архитектурно-планировочного управления, размеры будущего балкона могут быть практически любыми: ширина произвольная, а длина ограничивается размером внешней стены квартиры. Хотя в большинстве случаев городской архитектор все-таки требует, чтобы пристройка не выступала дальше балконов на этажах выше и уже имеющихся пристроек на первом этаже.

После разметки грунт внутри прямоугольника вынимают на требуемую глубину - она определяется исходя из суммарной толщины дренажного слоя (10-15 см щебня и 5-10 см крупнозернистого песка) и высоты опорных лаг. При этом следует иметь в виду, что в конечном итоге верхняя поверхность уложенных лаг должна совпасть с уровнем фундамента здания. Дно котлована нужно хорошо уплотнить, затем насыпать щебень, разровнять его, потом насыпать песок и также разровнять. Далее устанавливают опорные лаги - в их качестве могут выступать железобетонные блоки размером 2400 х 60 х 30 см. Самое трудное при укладке лаг - выдержать их строго горизонтальное положение, поэтому придется попотеть со спиртовым уровнем. Когда лаги уложены, пространство между ними можно засыпать щебнем (5 см) и песком (5 см). Поверх желательно уложить два-три слоя рубероида или толя для гидроизоляции.

Перекрытие, или, проще говоря, пол, удобнее сделать также из железобетонных плит. Их длину подбирают в зависимости от длины балкона, а ширина может быть от 1,2 до 1,8 м. Укладку перекрытия рекомендуется начать от стены дома, причем плиты следует подгонять вплотную друг к другу. Их арматура должна быть направлена вниз.

Стены балкона первого этажа разумнее выложить из кирпича. Оптимальная ширина стен - 25 см. Высота передней стенки обычно делается по уровню подоконной стены дома, а боковые могут быть либо такой же (балкон открытого типа), либо глухими, до крыши {балкон закрытого типа, или лоджия). Во втором случае, кстати, будет проще делать крышу, поскольку стены позволяют легко уложить верхнее перекрытие из железобетонных плит. В отсутствие боковых стен опоры придется делать из деревянных стоек, а само перекрытие - из кровельного материала (доски, листовое железо, шифер). Стык «крыша-стена» обязательно заделывают сверху расплавленным гудроном, а снизу проконопачивают паклей, иначе дождевая вода будет стекать по стене на балкон.

Сделав разметку для балкона, обязательно проверьте ее правильность. Для этого измерьте диагонали получившегося прямоугольника - они могут различаться не более чем на 1 см.

Насколько бы удобным и просторным ни был ваш дом, рано или поздно он станет тесен для растущей семьи, и вот вы уже задумываетесь, что неплохо бы увеличить его площадь, добавив по комнате на втором этаже. Размер участка не всегда позволяет пристроить к нему одну или несколько комнат, да и нужно ли это делать? Подходящим выходом из сложившейся ситуации является надстройка второго этажа.
Надстройка этажа может представлять собой как «обычный» этаж, так и мансарду (мансардный этаж) Гораздо более выгодно строительство второго этажа над домом, что поможет не нуждаться в дополнительной комнате. Тем более что использовать в качестве основы для дополнительной площади уже существующее здание быстрее, проще и дешевле, чем делать новое. Ведь половина дома у вас уже есть! Вместе со всеми коммуникациями и инженерными сетями, подключенными к магистральному водопроводу, газопроводу, электросети и т. д. К тому же, на второй этаж вам совершенно не обязательно будет вести, к примеру, газовую трубу или водопровод, если вы планируете разместить там кабинет, спальни или гостиную!

Надстройка второго этажа может представлять собой как «обычный» этаж, так и мансарду (мансардный этаж). Как построить второй этаж и при этом не перегрузить фундамент дома? Для того чтобы определить, выдержит ли ваш дом еще один этаж, нужно провести его обследование.

Техническая экспертиза определит запас прочности несущих элементов, фундамента, чердачного перекрытия и коммуникаций. Вы же не хотите, чтобы прямо во время дом просел или начали рваться проводка и трубы в стенах? В зависимости от состояния несущих конструкций и коммуникаций дома вы сможете либо просто «нарастить» на нем дополнительный этаж, либо вам придется сначала укрепить его стены и фундамент и только потом начинать строительные работы по второму этажу.
Чтобы построить второй этаж - нужно обладать некоторыми познаниями в На здания, стены и перекрытия которых имеют достаточный запас прочности (дома с толстыми каменными либо кирпичными стенами) возможна надстройка второго этажа без усиления его конструкции и по любой из известных технологий строительства домов.

Это может быть: Каменная кладка; Строительство с использованием железобетонных конструкций (полистиролбетон и другие легкие материалы); Надстройка второго этажа с использованием деревянных конструкций; Возведение надстройки по каркасной (каркасно-панельной) технологии.

В доме со слабым фундаментом, изначально рассчитанным только на один капитальный этаж, надстраивать дополнительные этажи капитальным способом возможно только после реконструкции дома. Усилить стены и фундамент, чтобы они выдержали, к примеру, каменную кладку, достаточно сложно. Если у вас нет времени или возможности для реконструкции дома, надстройку второго этажа придется возводить либо из облегченных каркасных конструкций, либо, упрощенно говоря, «на сваях».

Внешние усиливающие конструкции Для того чтобы разгрузить фундамент и стены в доме при надстройке, применяется несколько технологий: «Внутренний » Дополнительные несущие конструкции устанавливаются внутри дома по его контуру. Планировка при надстройке второго этажа при реконструкции увязывается со старыми несущими стенами и согласуется с элементами укрепляющего каркаса внутри здания (колонны установлены на собственные фундаменты). В этом случае на существующие конструкции передается лишь некоторая часть нагрузки. Основная ее часть приходится на новые несущие элементы в доме.

Между ними и стенами дома можно соорудить балконы или лоджии. По сути, такая надстройка представляет собой совокупность размещенных вокруг здания колонн и однопролетных балок-стенок: они одновременно играют роль перегородок и несущих конструкций. Опирается надстроенный этаж на собственные «сваи» и конструктивно никак не связан с надстраиваемым домом. По сути это он представляет собой не надстройку второго этажа, а практически самостоятельный , построенный над старым домом.
Их соединяют только коммуникации. Каркасные (каркасно-панельные) технологии Современная промышленность предлагает достаточно много прочных и надежных конструкций для увеличения этажности, при этом они имеют небольшой вес и не особо утяжеляют дом. Поэтому строительство второго этажа в индивидуальном доме чаще всего производится именно по каркасной технологии. По сравнению с железобетонными, каркасные конструкции: Немного весят; Пожаробезопасны; Имеют невысокую себестоимость;

Позволяют вести строительство в любую погоду и в любое время года. Однако если вы задумали строительство второго этажа в дачном доме, вы вполне можете обойтись собственными силами, изготовив ее элементы своими руками. Строим второй этаж Прежде всего, подготовьте панели, из которых вы смонтируете торцевые стены.

Такая самодельная панель представляет собой каркас из деревянных балок, который с двух сторон обшит ДСП. Внутри «сендвич» заполнен теплоизоляционным материалом (толщина утепляющего слоя – 16 мм). Порядок работ Разберите старую крышу: сначала снимается черепица, потом разбирается стропильный каркас. Перед тем как продолжать работы, нужно убрать балки и снятый кровельный материал с верхнего перекрытия;
С помощью крана или лебедки поднимите на рабочую площадку стеновой элемент; Установите торцевые стены. После установки их скрепляют между собой продольными балками, соединенными для надежности вертикальными элементами; Теперь закрепите стропила к продольным балкам. Там, где будут окна, к продольным балкам крепятся вертикальные; Теперь пора обшивать стены надстройки внутри и снаружи. Используйте такие же сендвич-панели из ДСП с уплотнителем, как и те, из которых вы монтировали торцевые стены (потом стены будут оштукатурены);

К каркасу крыши прикрепите обрешетку и кровельные листы и вставьте окна; Закончив обустраивать помещение, можно заняться интерьером, проводкой коммуникаций и установкой электрооборудования. Заключительный этап При желании вы можете разделить надстроенное помещение на несколько комнат с помощью гипсокартонных перегородок. Так как это достаточно легкий материал, стены или перегородки из ненамного увеличат общий вес надстройки. И не забудьте сделать в перекрытии верхнего этажа лестничный проем!

Если ваша надстройка будет служить полноценным жилым этажом, лестница устанавливается в прихожей либо в гостиной, а в мансарду летнего дачного дома можно подниматься с веранды. Освоив технологию каркасно-панельного строительства на примере обустройства такой надстройки, вы сможете при необходимости сделать второй этаж над домом, используя вместо деревянных балок промышленные каркасные конструкции и готовые стеновые панели.

Как достроить второй этаж в частном доме?

Чтобы построить второй этаж, нужно сначала весь стройматериал перетаскать наверх. А крыша? Крыша - это уже в два этапа: сначала на второй этаж, а потом на крышу. Для тренировки некоторых мышц и сердечно-сосудистой системы двухэтажный дом - это, конечно, то что надо. Никакого спотрзала с тренажерами не нужно. Вот ссылки на план несущих балок второго этажа и промежуточных.

Имперская система, будь она трижды неладна

Доски каркаса отстояли друг от друга на 600 мм согласно строительному кодексу. Как я выяснил позже, когда дом уже был построен, было издано дополнение к этому кодексу, в котором разрешалось использовать старые имперские размеры. Поясняю. До того момента когда Канада перешла на метрическую систему, в Северной Америке все пользовались имперской. Штаты до сих пор ей пользуются. Рассояние между досками в имперском сторительном кодексе 24 дюйма. Если перевести их в миллиметры, то получится 610. Когда Канада переписывала свой строительный код, то кое-кто округлил все размеры до сотен. Этому кое-кому бы линейкой по рукам... Но промышленность-то не перешла на метрическую систему. Все стройматериалы продолжают выпускаться в имперских размерах. В скобках, правда, указывается их метрический эквивалент. Листы ОСП кратны футам, а не метрам. В итоге, мне пришлось у всех листов ОСП и гипсокартона размером 4 на 8 фута обрезать эти несчастные несколько сантиметров для того, чтобы листы сходились над опорой, будь то стена, пол, потолок или крыша. Дело, как вы понимаете, не в переходе на метрическую систему, а в округлении до сотен миллиметров. Как я матерился! Причем, на всех языках, т. е. на двух: русском и английском. Хотелось этим чиновникам еще сказать по французки. Вот выучу, обязательно скажу.

Противопожарные переборки

Каркас внутренних стен, как я уже писал, сколачивался из досок 2 на 4 дюйма. Так как потолки были 3 метра высотой, то необходимо было принять меры пожарой безопасности, а имено установить противопожарные переборки. Громко сказано. На самом деле это те же доски, прибитые поперек примерно посередине высоты каркаса. Идея состоит в том, что если пожар возникнет на одном этаже, то без переборок он перекинется на второй этаж в два счета. Переборки должны замедлить распространение огня. Переборки требуется устанавливать только во внутренних полых стенах. Наружние стены, заполненные огнеупорной теплоизоляцией, переборок не требуют.

Пол на втором этаже

Лестница на второй этаж у меня тогда еще не была готова. Поэтому, чтобы поднять туда 3/4 дюйма листы ОСП, приходилось их толкать по двум доскам размером 2 на 10 дюйма, которые впоследствие стали основой для лестницы. Пока же это был неплохой снаряд для тренировки мышц спины и ног. Мораль в той басне такова: три раза подумай, прежде чем браться за постройку двухэтажного дома в одиночку.Сначала, я таки добавил ступенек к своему тренажеру для ног, превратив его в лестницу. После этого дело пошло веселее.
Установка стен

Установка стен - дело привычное, если не считать, что на этот раз все происходило на 11 футов выше, т. е. примерно на высоте в три с половиной метра над уровнем земли. Я хочу сказать, что с другой стороны стены поддерживать было некому. Поэтому мы их приподнимали чуть-чуть, затем я пришурупивал к ним две доски с обоих концов, и после этого продолжали подъем, придерживая стены за эти доски. После того как стена была выровнена вертикально, она крепилась при помощи тех же самых досок-диагоналей к полу. Не кочегары мы, а плотники-высотники

Оранжерея

Оранжерею дядя Федор сконструировал уникальную, типа башни: семь стен, четырнадцать окон и шесть с лишним метров потолок, т. е. отсутсвовало прекрытие между первым и вторым этажом. Офис на втором этаже имел балкон, который выходил в оранжерею.

И вот такие стены мне пришлось поднимать одному! Собирал я их на втором этаже, затем плавно опускал вниз, балансируя их как качели на краю второго этажа. После того как я установил смежные с домом две стены, я слегка изменил тактику. Я использовал эти две стены как опоры для балки, к которой я привязал лебедку.

С помощью этой лебедки и элементов воздушной акробатики, без страховки, на высоте почти 7 метров я установил оставшиеся пять стен. Один. За неделю. Еще мораль - многое можно сделать и в одиночку, нужно только время. Таблицы забивания гвоздей Если не считать проблемы с округлением, то строительный кодекс - это вещь. Там даже даны таблицы забивания гвоздей, т. е. сколько, каких, на каком расстоянии, в каком порядке и т. п.

Первое что нужно сделать – оценить возможности фундамента и стен первого этажа выдержать вес еще одного этажа. Для этого фундамент нужно, как минимум, увидеть и измерить его толщину и глубину, для чего, возможно, придется выкопать шурф в одном месте. Если окажется, что запас мощности недостаточен, тогда нужно фундамент усилить, выкопав по периметру старого фундамента небольшую траншею и залив ее бетоном, стараясь при этом максимально связать уже существующий фундамент с новым.

Так же следует поступить, если стены дома недостаточно прочны, например, построены из самана, глины или из кирпича, но недостаточной толщиной – например, в пол–кирпича. Такие стены нужно усилить за счет дополнительной кладки по внешнему периметру или установкой нескольких опор, которые и послужат для принятия на себя основного веса конструкции второго этажа.

Второй этаж желательно строить из легких материалов – пенобетонные блоки, доска с последующим утеплением, каркасно-панельные конструкции. Предварительно нужно продумать способы стыковки и надежного крепления элементов межэтажного перекрытия, стен первого и второго этажей между собой, а также балок крыши.

Особенности постройки этажа мансардного типа

Строительство второго этажа на здании мансардного типа считается самым простым и распространённым типом строительства данного типа. Произвести такие строительные работы, можно не выселяясь из дома, который подлежит реконструкции. Для того, чтобы сделать второй этаж мансардного типа можно использовать полу готовые конструкции, которые можно приобрести в разборном виде.

Для данного типа строительных работ используют различные строительные материалы, самыми распространёнными из которых считается металл, дерево и бетон. Все эти строительные материалы можно использовать по отдельности или комбинируя, если это позволяет несущая конструкция и ценовое соотношение строительных материалов. Сама по себе надстройка данного типа считается довольно экономичной.

Если сравнить добавленную к дому жилую площадь с новой постройкой, то её стоимость будет вполовину дешевле, чем стоимость строительства новой постройки жилого типа с такими же размерами.

Кроме того, строительство второго этажа не требует использования тех строительных материалов, которые использовались для строительства самого жилого дома, что даёт возможность применять более дешёвые материалы. Как правило, высота достраиваемого этажа должна составлять около 2.7 метров, с учётом места для организации чердачного перекрытия.

Сделать второй этаж мансардного типа можно даже из деревянного строительного материала, что вполне допустимо по строительным нормам.

Использование такого недорогого и относительно лёгкого строительного материала значительно увеличивает возможности строительства данного типа. Единственным минусом в деревянном втором этаже можно считать тот факт, что конструкция из пиломатериала не отличается устойчивостью в эксплуатации и имеет маленький срок использования, по сравнению с кирпичом или бетонными конструкциями.

Но при помощи специальных антисептических растворов и простой олифы можно достаточно легко увеличить срок эксплуатации деревянных конструкций, а также увеличить сопротивляемость деревянного строительного материала перед атмосферными воздействиями, которые приводят к гниению пиломатериала.

Как усилить старый фундамент в доме?

Вопрос:
Здравствуйте! Хотелось бы попросить совета у Вас как усилить старый фундамент (1960-х г.в.) для строительства второго этажа. (шпалы) стоит скорее всего на ленточном фундаменте, но не глубоко, размеры дома 9х16 кв.м.

Евгений, Новосибирск.

Привет, Евгений из Новосибирска!

Приличного размера ваш дом. Но судя по тому, что первый этаж из шпал, то есть деревянный, то и второй этаж вы будете делать также деревянным.

Следовательно нагрузка будет увеличена, но не настолько, как это было бы при каменном втором этаже.

В первом приближении на вскидку, хотелось бы сразу сказать - стройте второй этаж каркасно-щитовым методом, то есть деревянный брус из обрезной доски сечением 100/50 или 150/50 миллиметров. Обшивайте доской снаружи и внутри, с утеплением полостей стен. Легкую крышу самых минимальных размеров и легкой кровлей. И все будет нормально.

Так в большинстве случаев и делают.

И дома стоят еще долго и надежно. Потому что они за предыдущие полсотни лет уже дали полную осадку и способны выдержать еще и несколько большую.

Но по науке следует первым делом все таки убедиться в прочности фундамента. Ваши предположения, что у вас фундамент ленточный и, возможно, малозаглубленный. Необходимо в нескольких местах прошурфить грунт непосредственно рядом с фундаментом. Для чего взять лом, лопату и копать до тех пор в глубину, пока сможете увидеть визуально, на сколько он ниже поверхности земли.

Классический фундамент должен быть заглублен в грунт на величину промерзания грунта по вашему региону, или несколько больше. То есть по вашей Новосибирской широте - не менее 160 сантиметров. Под основанием ленточного фундамента должен быть слой песка не менее 10 сантиметров.

Обойдите по всему периметру ваш дом и внимательно посмотрите - нет ли каких либо разрушений цоколя фундамента. то есть высоты на которую он возвышается над поверхностью земли. Нет? Есть надежда обойтись старым фундаментом, без усиления.

Если же нагрузка от веса второго этажа будет очень значительной, то фундамент усиливают. Дело это долгое и затруднительное. Несколько раз доводилось делать. Работа не для слабонервных.

На моем сайте уже пару раз, отвечая на вопросы, рассказывал об этом подробно. Поэтому можете поискать и найти.

А если совсем коротко, то для усиления фундамента рядом с ним копают примерно с промежутком в два метра траншеи протяженностью около одного- полутора метров и на глубину промерзания грунта по вашему региону. Это делается по всему периметру дома. Потом подкапываются под низ вашего существующего ленточного фундамента, подсыпают слой песка около 10 сантиметоров толщиной, полость заливают бетоном.

Затем засыпают эти траншеи и копают те промежутки, которые до этого не откапывались. Повторяете операцию.

В результате получаете более глубокий фундамент, который наверняка должен выдержать вес дома с новой надстройкой.

Но это совсем коротенько, нюансов здесь много, начиная от устройства опалубки и заканчивая методом заливки. И других вариантов также можно применить несколько.

Какое решение вы примите, будет зависеть только от вас - усиливать ли фундамент с приложением долгих и значительных усилий. Или рискнуть и попробовать надстроить второй этаж при существующем фундаменте. Для принятия такого решения ни один специалист не даст вам готового ответа, не осмотрев воочию и не "пощупав" старое строение.

Попробуйте посоветоваться с профессионалами (лучше двумя или даже тремя, но не говоря о том, что вы уже консультировались перед ними с другими!) Если все они - двое или трое - дадут одинаковый вердикт, так и поступайте. Ошибка будет маловероятна. Если их ответы будут противоречивы, то лучше не рисковать и усиливать фундамент.

Частный дом на частном земельном участке – это удобное и престижное жилье, которым вы, в отличие от обычной городской квартиры, можете распоряжаться по собственному желанию. В случае с частным вы можете спроектировать его постройку до мелочей, начиная и заканчивая возведением крыши. Наверняка все согласятся, что более функционален и перспективен, чем одноэтажный, но для многих людей, собирающихся самостоятельно, возведение второго этажа превращается в серьезную проблему. Наша статья расскажет вам как построить второй этаж на старом доме .

Для начала определите, какая в вашем доме будет высота потолков. В соответствии с этой высотой нужно установить противопожарные переборки, прибитые поперек на середине высоты корпуса, внутри полых стен внутренней обшивки дома. Противопожарные переборки нужны для того, чтобы в случае пожара обезопасить

Начните строительство второго этажа с укладки пола. Материалы, которые вы выбрали для покрытия пола, поднимите наверх, для чего предварительно установите лестницу на второй этаж. Это облегчит работу.

После того, как пол будет уложен на , начните собирать стены, также подняв наверх плиты. При подъеме и сборке стеновых плит, учитывайте, что вы будете работать на высоте, а значит, вам нужен как минимум один помощник, который будет страховать вас и поддерживать плиты при установке.

Фиксируйте стены временной страховкой из досок и поднимайте в вертикальное положение плиты, а затем закрепляйте их на полу. Дополнительно вы можете достроить балкон или оранжерею, выходящую из второго этажа.

В статье будет дана сравнительная характеристика трех наиболее распространенных видов крыш, показаны плюсы и минусы, условия их использования и важные моменты строительства.

Подбор крыши для частного дома

Схема крыши частного дома

Основным фактором выбора формы крыши архитектор или дизайнер видит гармоничное сочетание крыши с общей архитектурной мыслью дома. Но задачу перед архитектором прежде всего ставите Вы - заказчик. Как определится с видом покрытия? Все не так уж и сложно если разобраться) Про конструкции покрытия и виды кровель Вы можете прочесть в статьях нашего портала и , а в данной статье будет описаны четыре наиболее применяемые вида крыш:

Мансардный второй этаж;
Полноценный второй этаж и чердачная крыша;
Полноценный второй этаж и мансардная крыша;
Комбинированный вариант.

Виды крыш

Прежде всего, при выборе вида крыши, перед началом проектирования дома поставьте перед собой такие вопросы:

Будет ли второй этаж жилым или нежилым. Вы можете его использовать как полноценный этаж, а можете как помещения для хранения оборудования, «ненужных» вещей и т.д. Хотите ли, чтобы в будущем (не сразу после окончания строительства) этот этаж эксплуатировался.
Какая минимальная и максимальная должна быть высота второго этажа. Обычно она варьируется от минимальной 2,5 метра до максимальной 3-3,5 метров, больше или меньше таких размеров делать не рекомендуется.
Нужны ли полноразмерные (1/5 —1/8 от площади пола) окна на втором этаже или они могут быть минимальными(площадью 0,7-1,5 м2). В любом случае необходимо обеспечить полноценную освещенность в помещении, обычно площадь окон принимают 1/4-1/5 площади пола, чем меньше комната тем меньше могут быть окна.
Не ограничены ли Вы в высоте строящегося дома, проконсультируйтесь с архитектором, не будете ли Вы затенять соседей, тем самым, уменьшая инсоляцию соседнего коттеджа. Также важно учесть юридический аспект — мансардный этаж не считается полноценным этажом, то есть, если нет возможности официально надстроить второй этаж необходимо будет обойтись мансардой.

Проанализировав ответы на эти вопросы и сравнив их с тремя видами крыш в статье Вы поставите перед архитектором задачу и сможете понять какой из видов крыши подходит именно под Ваши условия.

Крыша со вторым мансардным этажом

Это первый из рассмотренных видов современных крыш, он представляет собой крышу, которая служит стенами второго этажа, то есть жилое пространство находится непосредственно под крышей. Такие крыши часто можно встретить в дачных поселках, в деревнях.

Схема мансардной двухскатной крыши с жилыми помещениями непосредственно под крышей

Мансардная крыша придает дому архитектурную выразительность. Высота такой крыши от перекрытия до конька обычно 2,5-3,5 метра, в случае с ломаной крышей 0,7-1 м от перекрытия до начала скоса крыши. На первый взгляд такое решение может показаться выгодным, так как нет необходимости строить стены второго этажа и уже на них устраивать крышу.

Схема двухскатной мансардной крыши без внутренних стен

Но это не совсем верно, так как у такой крыши много недостатков:

Значительно сокращается пространство в углах крыши, особенно при треугольной форме крыши. Так скос крыши начинается на высоте 0,5-1 м от уровня пола, что мешает взрослому человеку стоять в углу крыши в полный рост. Немного спасти ситуацию может помочь устройство ломанной формы крыши (нижней части мансарды придают крутой уклон, а верхней - пологий).
Жилое пространство сложно устроить удобным образом, подобрать и расставить мебель.
Нет возможности устройства полноценных оконных проемов, поэтому приходится использовать мансардные окна, которые по цене(особая упрочненная рама и закаленное и усиленное стекло, стоимость — от 300$) и по стоимости монтажа дороже в 1,5-2 раза обычных окон. Особые требования предъявляются к оконной раме мансардного окна.

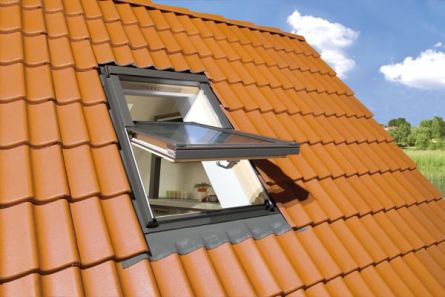

Мансардное окно

Она должна обеспечивать качественные теплофизические характеристики и правильность установки, гидроизоляции, заделка откосов такого окна один из самых важных этапов. Также применимы слуховые окна , которые требуют конструктивного устройства и сложны в монтаже - для устройства такого окна необходимо выполнить дополнительный каркас выходящий из плоскости основного каркаса крыши (это добавит лишние ендовы и коньки), что увеличивает материало и трудоемкость таких работ (устройство стыков, подрезка кровельных материалов, покупка дополнительных элементов крыши). Также важно иметь чертеж слухового окна, с детальной проработкой окна с основным каркасом крыши.

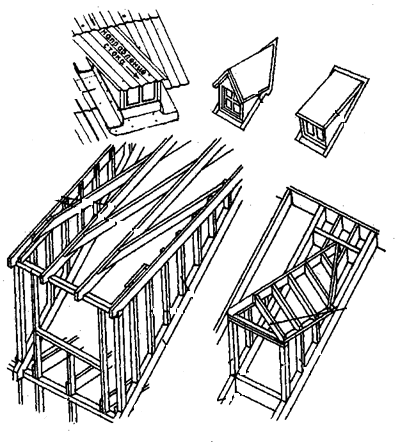

Слуховое окно

В таких видах крыши есть необходимость совмещать конструкции, утепление и гидроизоляцию в кровельном пироге, что усложняет монтаж крыши и делает ее более дорогой по сравнению с чердачной крышей. Теплоизоляционный слой крепят к наружной стороне кровли, при этом всегда нужно оставлять циркуляционные промежутки, чтобы влага, которая образуется от конденсации пара на нижней стороне кровли, выветривалась движением воздуха. Если на чердаке размещают кухню и ванную, в которых образуется, значительное количество пара, то на внутренней стороне потолка следует проложить слой пароизоляции. Также есть вероятность ошибки в выборе «пирога», что произведет к протеканиям, которое проявится в интерьере, ремонт в этом случае выполнять сложнее чем в чердачной крыше.

Кровельный пирог чердачной крыши

1.Утеплитель.

2.Пароизоляция.

3.Внутренняя обрешетка.

4.Внутренняя обшивка мансарды.

5.Стропила.

6.Гидроизоляционная ветрозащитная паропропускная мембрана.

7.Обрешетка под кровельные листы.

8.Кровельное покрытие.

В таких крышах не рекомендуется использовать металлические кровли, так как летом под такой кровлей будет слишком жарко и для обеспечения комфортных условий потребуется достаточно массивный кровельный пирог (толщиной 250-300 мм, за счет увеличения утеплителя) или же нужно будет применять отражающую изоляцию, что скажется на материальных затратах.
Если у Вас возникнет желание достроить полноценный этаж в процессе эксплуатации дома, то это будет сделать сложно, так как необходимо будет полностью демонтировать мансардный этаж и построить полноценный этаж с кровлей, что удорожит строительство на 20-40%. Нужно пригласить инженера для проведения обследования дома, расчета несущей способности существующего фундамента, стен и перекрытий с целью определить будет ли возможно достроить этаж без усиления конструкций. Усиление существующих конструкций очень сложный,кропотливый и дорогой процесс(к примеру, стоимость усиления фундамента 20-50% от стоимости строительства нового).

Вывод: Не устраивать мансардный этаж в доме постоянного проживания без крайней необходимости, так как он выйдет менее функциональным и удобным, а плюсом такого устройства можно назвать только некоторую живописность силуэта дома.

Полный второй этаж и крыша с неэксплуатируемым чердачным помещением

Такой вариант представляет полноценный второй этаж с несущими и самонесущими стенами, на которые опираются конструкции крыши. В данном случае крыша имеет неэксплуатируемый чердак (чердачное помещение обычно не отапливается) и пространство второго этажа является жилым. Чердак выступает в роли воздушной прослойки между жилым пространством и внешней средой, при этом следует учитывать, что на чердаке нужно обеспечить проход высотой не менее 1,4 м. вдоль всего помещения. Высота жилого этажа принимается от 2,5 до 3,5 метров. На чердаке обычно складируют хозяйственные принадлежности. Второй этаж выходит полнофункциональным, и без «неудобных участков».

Схема полного второго этажа и чердачной крыши

Стропильные ноги.
Конковый брус.
Стойки.
Подкосы.
Обрешетка.
Кровельный материал.
Мауэрлат.
Металлические соединительные элементы.
Внутреняя несущая стена.

В случае неисправности крыши ее с легкостью можно починить, получив доступ к конструкциям и «пирогу» крыши на чердаке. Есть возможность достраивать дополнительные этажи, для этого необходимо всего лишь демонтировать старую крышу. Это основные «плюсы» такой кровли. Это наиболее распространенный вариант крыши в современном коттеджном строительстве.

Минусами такой кровли есть:

Возникает необходимость в строительстве стен 2-го этажа и чердачного перекрытия, что приведет к увеличению стоимости строительства на 10-20% по сравнению с мансардной крышей .
Необходимо постоянно обеспечивать(выполнить необходимые зазоры, правильно расположить слои крыши и т. д.) и поддерживать вентиляцию (проветривать чердачное помещений, ежегодно прочищать вентзазоры от скопления мусора и грязи) чердачного помещения (в отличии от мансардной крыши где нужно вентилировать кровельный пирог и жилое пространство отдельно), для того чтобы воздух не застаивался и конструкции крыши и кровельный «пирог» не гнили, для лучшего таяния снег.

Вентиляция холодного покрытия

a, b - через чердачное пространство, с - с воздушным потоком и через чердачное пространство, d - двойным воздушным потоком.

Особенности чердачной крыши:

Нужно делать выход на чердак. Обычно устраивается в виде люка с вертикальной металлической лестницей или использовать готовую «мансардную лестницу».
Утепление кровли в данном случае устраивается в чердачном перекрытии, а гидроизоляционный ковер непосредственно на кровле, что облегчает монтаж кровли и уменьшает сечение деревянных конструкций крыши.

В целом можно сказать, что применение таких крыш наиболее распространено, не смотря на увеличение стоимости строительства, жизнь под такой крышей удобней.

Полный второй этаж с мансардой под всю площадь крыши без чердачного помещения

Третий вариант крыши представляет собой комбинированный первый и второй вид. Полноценный второй этаж и над ним мансардная крыша, в данном случае нет перекрытия между жилой комнатой и помещением чердака, это позволяет снизить затраты на материалы и его устройство. С такой крышей Вы получите множество свободного пространства, высокий потолок.

Полный второй этаж и мансардная крыша

Основным большим «плюсом» такой крыши можно назвать визуальную привлекательность внутреннего пространство, к примеру, мансардные окна, встроенные в крышу в дополнение к обычным окнам дадут массу света в жилых комнатах. Хороший дизайнер легко обыграет такие объемы. Дом с такой крышей должен иметь жесткий и устойчивый несущий остов из-за того, что крыша и стены 2-го этажа являются одной довольно высокой конструкцией и имеют малую жесткость.

Схема полного второго этажа дома и мансардной крышей

Минусы такой крыши:

Необходимо отопить и осветить такой большой объем (отапливать нужно будет не только жилое пространство, а и пространство под крышей, а это от 50 м3, которое не является жилым).
Пространство под потолком не используется.
Устройство распора крыши, для обеспечения жесткости конструкциям крыши.
Покупка и монтаж мансардных окон.

Но такой вид крыши редко распространен, его можно порекомендовать использовать, когда архитектурная форма крыши будет продиктована внутренним дизайном помещений.

Комбинированная крыша

Комбинированный вариант крыши представляет из себя гибрид вышеизложенных видов крыши. К примеру, Вы решили, что над всем домом будет чердачная крыша, а над спальней гостей и детей будет мансардная крыша. Важным аспектом в такой крыше будет то, что над частью дома будет совмещенный кровельный пирог, а над второй частью утепление, гидроизоляция и пароизоляция будут разделены. Также возможно поменяется сечение стропил на разных участках крыши. В таком случае нужно разработать грамотный проект крыши, с подробной прорисовкой узлов сопряжения, планов и разрезов этих двух вариантов.

Схема комбинированной крыши: мансардная и чердачная

Где будет решены проблемы тепло, -гидро, -звукоизоляции. Такие крыши можно часто увидеть на 2-х этажных домах с пристроенным гаражом или хоз помещением, так крыша над основной частью дома чердачная, а над гаражом основная крыша переходит в мансардную для гаража.

Можно подытожить, что мансардная крыша является менее комфортным, но недорогим вариантом. Чердачная крыша и комбинированная крыша - наиболее применимый и оправданный вариант. Полный второй этаж с мансардной крышей редкий случай плюсом которого является интересный интерьер. Таким образом, каждый вид крыши имеет свои преимущества и недостатки описанные в статье и выбирать крышу стоит исходя из конкретных условий и обстоятельств. И эта статья надеемся поможет в этом Вам.

Внимание: Цены в статье указаны на момент 2009 года. Будьте внимательны.

Надстройка второго этажа своими руками – ответственное занятие. Не приняв во внимание прочность фундамента и стен или неправильно рассчитав нагрузку на межэтажные перекрытия, вместо возведения второго этажа может потребоваться капитальный ремонт всего дома!

Что нужно знать при постройке второго этажа своими руками

Возводя новый дом, где в проект уже заложен второй этаж, можно не беспокоиться о фундаменте и стенах – они рассчитаны на заданные нагрузки. Если же необходимо увеличить жилую площадь обжитого дома, лучше не экономить и заказать экспертизу. По её результатам можно узнать:

техническое состояние фундамента и стен;
рекомендуемые меры по укреплению несущих конструкций;
наиболее подходящие в конкретной ситуации способы надстройки;
расчеты будущей надстройки.

Если же заказать экспертизу нет возможности, второй этаж лучше делать с использованием несущих опор на собственном фундаменте.

Что выбрать – полноценный этаж или мансарду?

Чаще всего выбор основывается на финансовых возможностях. Мансардный этаж получается дешевле – нет необходимости возводить стены, а все затраты идут на утепление кровельного пирога. Нагрузка на здание также получается меньше, что позволяет делать стены и фундамент менее прочными, и, как результат, более дешевыми.

Но в комнатах со скошенными стенами придется хорошенько обдумать дизайн интерьера – шкафы-купе, душевые кабины или двухъярусные кровати поставить, скорее всего, не получится. Для этих целей лучше возводить полноценный этаж с неотапливаемым чердаком. Затраты на строительство существенно возрастут, но в долгосрочной перспективе такой дом гораздо удобнее для большой семьи.

Где поставить лестницу?

Задумываясь о надстройке этажа в жилом доме, редко вовремя задумываются о том, как туда придется ежедневно подниматься. А ведь устанавливать лестницу придется, и от её формы и размеров зависит удобство и безопасность пользования.

Если дом небольшой, то прямая маршевая лестница категорически не годится. Так, при размере ступеней 30х15 см и наклоном лестницы в 35 градусов, длина её пролета составит 5 м, а длина основания – 4 м. Конечно, если есть возможность пожертвовать частью первого этажа, то под такой лестницей можно с удобством организовать гардероб. В самой высокой его части будут располагаться вешалки для верхней одежды, а в низкой – выдвижные ящики для обуви.

Маршевые поворотные лестницы позволяют сократить длину площадки вдвое, но увеличивают её ширину. Пространство под ней использовать с максимальной пользой уже не получится – в зависимости от конструкции под ней можно установить софу, пару кресел или стеллаж с растениями.

Винтовые лестницы – самые компактные и самые же неудобные. Достаточно представить, как по ней придется поднимать или спускать мебель или другие громоздкие предметы. Но если альтернативы нет, лучше выбирать максимально возможный диаметр спирали.

Особенности возведения второго этажа в строящемся доме

Сделать второй этаж не сложнее строительства первого – конструкция стен такая же, а межэтажные перекрытия делаются по той же схеме, что и полы первого этажа. Как в деревянном, так и в кирпичном доме чаще всего используются деревянные полы – они красивы, экологичны и очень просты для устройства своими руками.

Устройство межэтажных перекрытий

Не рекомендуется делать пролеты больше 6 м, а среднее значение нагрузки для жилого второго этажа – 350-400 кг/м2. Если же планируется установка массивной и тяжелой мебели, чугунной ванны или котла отопления, придется делать специальный расчет.

Укладывая балки перекрытия, нужно учесть несколько моментов:

Если же перепады температуры между этажами значительные, то пирог перекрытия должен состоять из:

подшивки со стороны 1-го этажа;
пароизоляции;
звукоизоляции (более плотного материала);
утеплителя;
паропроницаемой мембраны;
чистового пола 2-го этажа.

Ни в коем случае нельзя использовать паронепроницаемые материалы со стороны более холодного верхнего этажа – гарантировано выпадение конденсата и гниение балок перекрытия.

Устройство стен второго этажа

Поднимать стены можно сразу же после укладки балок и чернового пола. Очень часто можно встретить дома, где первый этаж кирпичный, а второй – деревянный или каркасный. В этом случае важно не забыть об укладке гидроизоляции между деревом и кирпичом. Принцип устройства второго этажа похож на строительство дома на фундаменте – делается нижняя обвязка и укладываются брусья.

Минус такого решения – разная теплоемкость стен, и, как результат, тепловая нагрузка на систему отопления. Это нужно учитывать еще при планировании перед покупкой котла – его мощности может не хватать на весь дом.

Принцип надстройки еще одного этажа на уже готовом здании практически такой же, за исключением демонтажных работ – полностью снимается крыша и чердачное перекрытие. Используя колонны на собственном фундаменте, установленные по внешнему периметру дома, можно не только увеличить несущую способность здания, но и существенно расширить жилплощадь.

Колонны могут быть из винтовых или буронабивных свай, или же сложенные из кирпича. В первом случае сваи заглубляются до несущего слоя грунта – для песчаных и супесчаных грунтов это на глубину от 1 м. Для колонн из кирпича обязательна перевязка углов для прочности конструкции.

Кровельный пирог должен быть устроен так, чтобы конденсат не образовывался на утеплителе, а воздух свободно циркулировал под кровельным покрытием. А о том, как сконструировать и распланировать мансарду, детально описано на видео:

Двухэтажные дома - это не только практично, но и красиво. При выборе способа и материалов отделки второго этажа следует познакомиться с некоторыми советами профессиональных строителей. Архитектура мансарды может поражать воображение своей нестандартностью и оригинальностью.

Перед оформлением мансарды частного дома необходимо познакомиться с особенностями облицовочных работ. Фото отделки второго этажа в частном доме помогут выбрать более подходящий дизайн помещения.

Предварительные работы

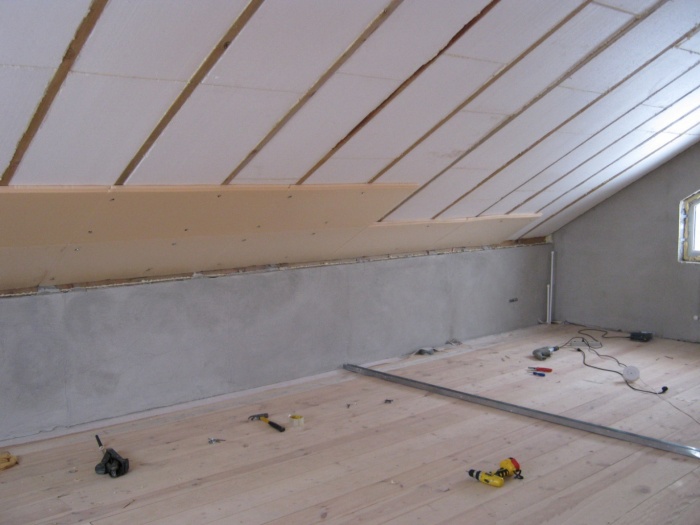

Во время предварительных работ перед отделкой мансарды по краям комнаты сооружаются невысокие стены. При этом врезка потолочных окон является довольно практичным решением.

Мансарда - это полноценное жилое помещение, поэтому для комфорта пребывания в нем необходимо провести утепление. Отделка позволит сделать помещения более уютными. При полноценном ремонте и отделке чердачного помещения хозяева дома получают дополнительную жилую площадь.

Во время отделочных работ важно придерживаться принципов:

Скаты необходимо максимально защитить от ветра и атмосферных осадков. Необходимо, чтоб они выдерживали серьезные температурные перепады.
Теплоизоляцию кровли проводят как внутри помещений, так и снаружи. Благодаря этому повышается защита помещений от промерзания и сквозняков.
Для утепляющей отделки мансарды, кроме материала утепления, необходимо подготовить листы гипсокартона. Для отделки подойдут цементно-стружечные плиты.
Пирог утепления включает паробарьер и ветрозащитный слой.

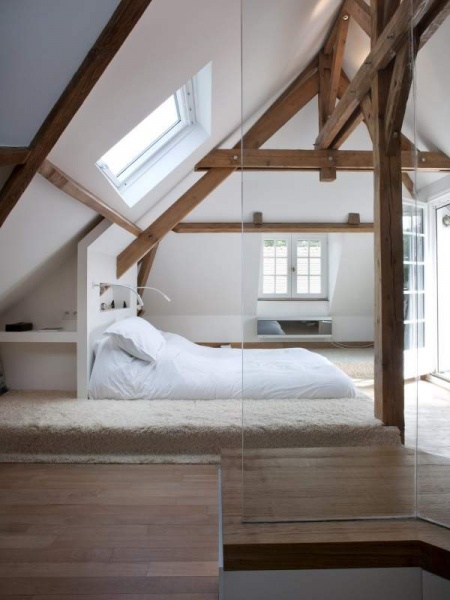

Элементы системы стропил могут стать декоративным украшением мансардного помещения.

Отделка перекрытия

Для правильной отделки пола второго этажа деревянного дома следует создать слой звукоизоляции внутри перекрытия. Для такой цели можно использовать любой материал для звукоизоляции. С этой задачей довольно хорошо справляется такой утеплитель, как минвата. Ее укладывают между балками перекрытия. Перед укладкой утеплителя на балки необходимо расстелить пленку. Можно укладывать минеральную вату толщиной 5-10 см. Отлично подойдет для утепления и керамзит, а также гранулированный пеноизол.

Совет! Для звукоизоляции стен во время отделки не стоит выбирать пенопласт. Он обладает низким уровнем звукопоглощения. При этом его любят мелкие грызуны.

Сверху на балки настилают чистовые полы. При расположении балок менее, чем в 40 см друг от друга на них можно укладывать фанерные листы. При большом расстоянии между балками на них сначала монтируют доски. Они должны иметь толщину не меньше 3,5 см. главным условием является сохранение формы досок при ходьбе. Пол не должен прогибаться под тяжестью тела человека. Затем на эти доски можно укладывать фанерные листы.

Финишное покрытие пола

Материалы для финишной отделки пола в мансарде могут применяться самые разные. Их выбор зависит от выбранного стиля помещения и особенностей его использования. Довольно часто для покрытия пола на чердаке выбирают ковролин, линолеум, ламинат. В случае устройства на втором этаже санузла потребуется укладывать керамическую плитку.

Чтобы провести монтаж паркета, на пол предварительно следует уложить подложку. Благодаря этому обеспечится необходимая амортизация и звукоизоляция пола. Чтобы уложить плитку, понадобится создать цементную стяжку. Ее обязательно следует армировать.

Варианты отделки помещений

При создании жилых помещений на чердаке требуется не только выполнить отделку, но и утеплить стены, которые формируются крышей дома. Для этого между стропильными ногами монтируется минвата или пеноплекс. Со стороны крыши утеплитель закрыт гидроизоляционным слоем, а со стороны помещения - паробарьером.

Перед финишной отделкой стропильные ноги зашивают фанерой. Важно правильно закрепить пароизоляционную пленку. Для этого следует внимательно изучить инструкцию по отделке помещения с использованием пароизоляции.

В результате такой работы скаты крыши окажутся хорошо теплоизолированы. Отделка мансарды может проводиться и после завершения строительства крыши. Материал утепления при таком решении подшивают со стороны помещения. Фронтонные стены утепляются аналогично.

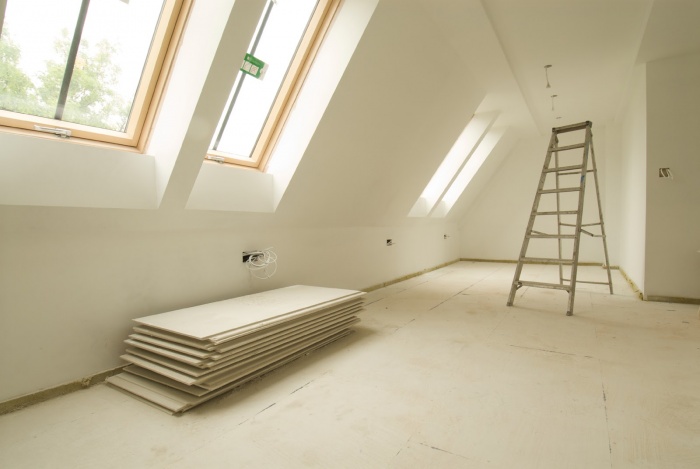

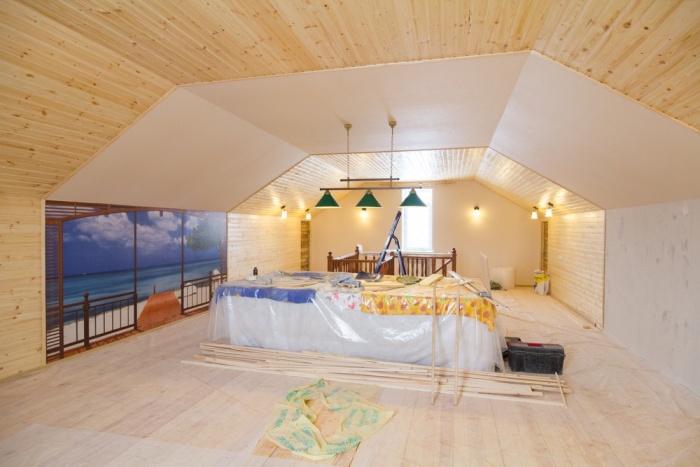

Отделка мансарды гипсокартоном

Гипсокартонные листы обладают массой преимуществ. При использовании этого материала хозяева дома оказываются в плюсе. Это объясняется простотой монтажа материала, легкостью его обработки, возможностью утепления стен и широким простором для дизайнерских решений.

Благодаря использованию гипсокартона можно создавать ниши, арки и колонны. Технология монтажа такого материала в мансарде довольно проста. Простое выравнивание стен и потолка - еще один плюс использования листов гипсокартона.

Плиты гипсокартона необходимо крепить на каркас с использованием шуруповерта. Перед отделкой листы заранее раскраиваются на элементы нужных габаритов. Для получения ровных кромок следует подрезать их рубанком. Листы гипсокартона необходимо крепко зафиксировать шурупами. Шаг между крепежными элементами должен составлять 20-25 см. При отделке двери или окна крепление тоже выполняется по периметру проема. Если обшивка однослойная, шуруп необходимо ввинчивать на 1 см. При двойной обшивке следует монтировать его на 3,5 см.

Важно! Между краями гипсокартонных листов во время отделки лучше оставить зазор, равный 5 мм. Это необходимо для компенсации качаний кровли. Впоследствии их необходимо зашпаклевать и заделать армирующей лентой.

Как видно, отделка мансарды гипсокартоном проводится довольно просто. Подробнее разобраться в технологии отделки помогут многочисленные видео. Дальнейшая отделка помещения может быть совершенно разной. На гипсокартон можно наклеить обо или уложить плитку.

Финишная отделка стен и потолка

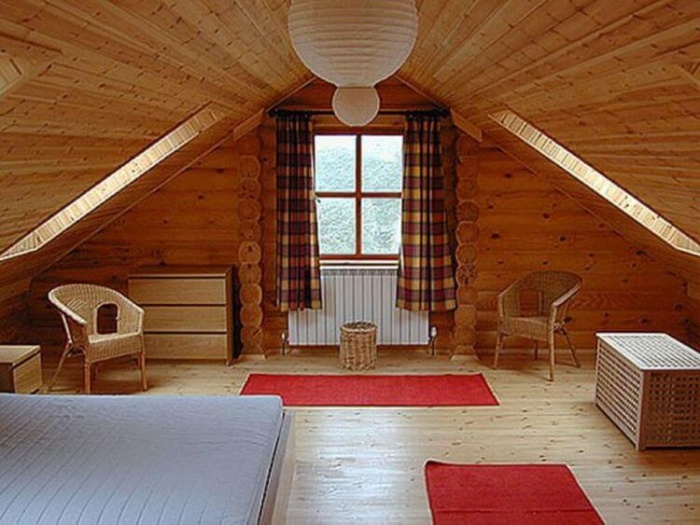

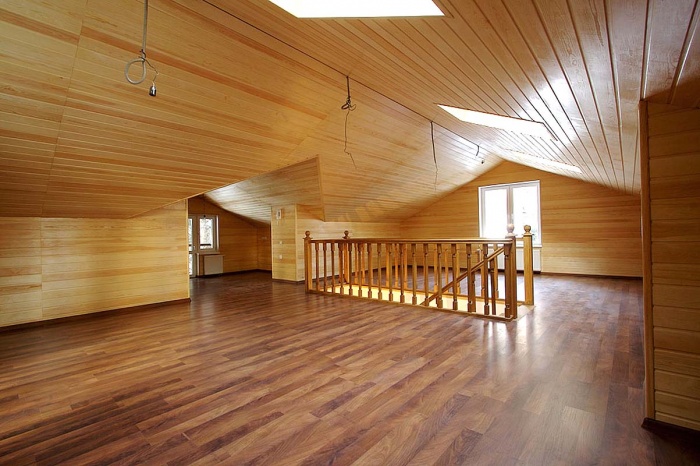

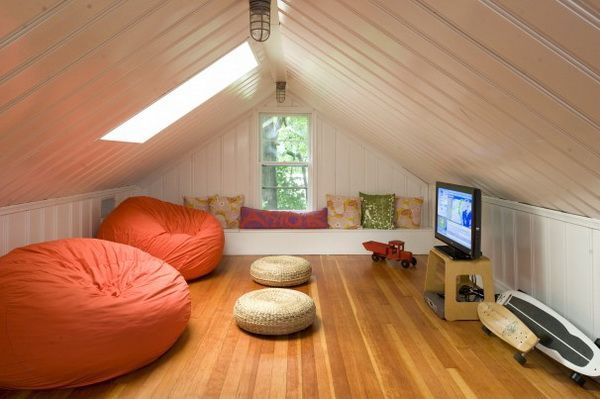

Широкую популярность при отделке мансарды приобрела евровагонка. Использование этого материала не теряет актуальности уже много лет. Евровагонка практична и долговечна, а также красиво смотрится. Облицовка мансардных помещений деревом - довольно интересный вариант.

Монтаж этого материала не составит сложностей. Понадобится всего лишь закрепить доски торцами друг к другу. Их подшивают непосредственно к стропилам. Евровагонка фиксируется непосредственно на стены. Создавать каркас в таком случае нет необходимости.

При использовании дерева во время отделки мансарды помещение можно украсить разными способами:

Чтобы сделать интерьер более эффектным, можно покрасить доски темными тонами вперемешку со светлыми. Это позволит выделить декоративную облицовку в интерьере помещения.
При использовании блок-хауса помещение можно удачно разделить на разные зоны. Элементы системы, которые видны, можно подобрать таким образом, чтобы они контрастировали со стенами. Довольно часто для их окрашивания применяется морилка.
Для таких помещений подходят обои с шелкографией во всю стену. Такое украшение стоит обрамить молдингом.
Довольно эффектно при отделке стен таким материалом выглядит мебель, сделанная в старинном стиле.

Совет! Если интерьеру не хватает оригинальных решений, его можно оживить при помощи декоративного камня. Им следует оформить маленький участок стены.

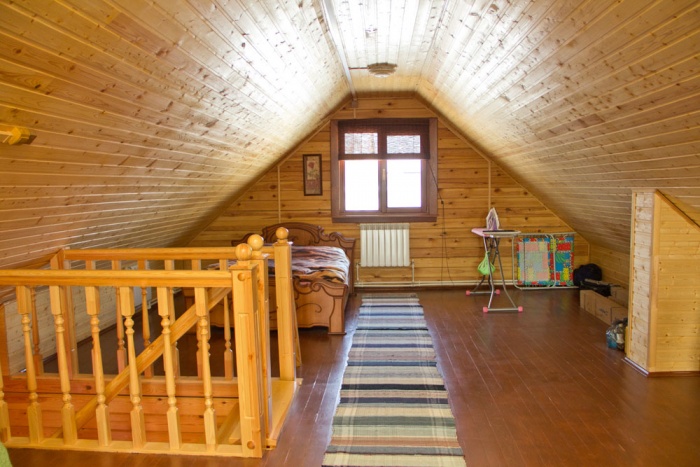

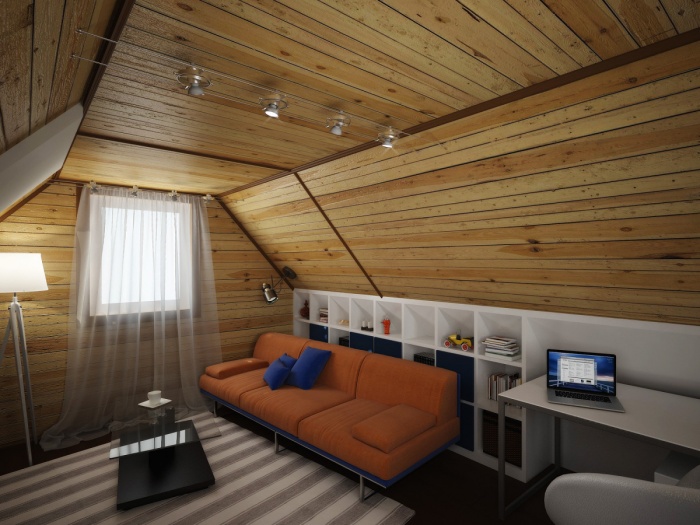

Облицовка евровагонкой

Иногда фиксация евровагонки на каркас представляет собой удобное и практичное решение. Работа выполняется в определенной последовательности:

Выбираются светлые породы евровагонки. Среди них стоит выделить клен, пихту, ясень и ель. Благодаря этому пространство визуально расширится.
Подготавливают рейки шириной от 5 до 5 см.
Детали покрытия соединяют гребнем и пазом.
Перед монтажом облицовочного материала необходимо набить каркас из реек 15х45 мм. Между ними должно быть расстояние в полметра.
Вагонка крепится на специальные скобы. Для фиксации планок к каркасу могут использоваться мелкие гвозди.
Поверхность реек покрывается морилкой или мастикой.

Для разбавления однообразного интерьера стен следует использовать листы МДФ. При этом можно создать гармоничный интерьер, а также повысить долговечность поверхности. Очень эффектно смотрится низ стены, декорированный панелями МДФ с покрытием из пробки.

Как видно, второй этаж деревянного дома можно отделать множеством способов. Многочисленные фото показывают, что создать оригинальную отделку дома своими руками довольно просто. Главное - использовать фантазию и соблюдать аккуратность. При этом следует помнить рекомендации опытных строителей.

Надстройка этажа может представлять собой как «обычный» этаж, так и мансарду (мансардный этаж)

Гораздо более выгодно строительство второго этажа над домом, что поможет не нуждаться в дополнительной комнате. Тем более что использовать в качестве основы для дополнительной площади уже существующее здание быстрее, проще и дешевле, чем делать новое. Ведь половина дома у вас уже есть! Вместе со всеми коммуникациями и инженерными сетями, подключенными к магистральному водопроводу, газопроводу, электросети и т. д.

К тому же, на второй этаж вам совершенно не обязательно будет вести, к примеру, газовую трубу или водопровод, если вы планируете разместить там кабинет, спальни или гостиную!

Надстройка второго этажа может представлять собой как «обычный» этаж, так и мансарду (мансардный этаж).

Осторожно – лишний вес!

Как построить второй этаж и при этом не перегрузить фундамент дома?

Для того чтобы определить, выдержит ли ваш дом еще один этаж, нужно провести его обследование. Техническая экспертиза определит запас прочности несущих элементов, фундамента, чердачного перекрытия и коммуникаций. Вы же не хотите, чтобы прямо во время стройки дом просел или начали рваться проводка и трубы в стенах?

В зависимости от состояния несущих конструкций и коммуникаций дома вы сможете либо просто «нарастить» на нем дополнительный этаж, либо вам придется сначала укрепить его стены и фундамент и только потом начинать строительные работы по второму этажу.

Чтобы построить второй этаж — нужно обладать некоторыми познаниями в стройке

На здания, стены и перекрытия которых имеют достаточный запас прочности (дома с толстыми каменными либо кирпичными стенами) возможна надстройка второго этажа без усиления его конструкции и по любой из известных технологий строительства домов.

Это может быть:

Каменная кладка;
Строительство с использованием железобетонных конструкций (полистиролбетон и другие легкие материалы);
Надстройка второго этажа с использованием деревянных конструкций;
Возведение надстройки по каркасной (каркасно-панельной) технологии.

Усилить стены и фундамент, чтобы они выдержали, к примеру, каменную кладку, достаточно сложно. Если у вас нет времени или возможности для реконструкции дома, надстройку второго этажа придется возводить либо из облегченных каркасных конструкций, либо, упрощенно говоря, «на сваях».

Внешние усиливающие конструкции

Для того чтобы разгрузить фундамент и стены в доме при надстройке, применяется несколько технологий:

«Внутренний каркас»

Дополнительные несущие конструкции устанавливаются внутри дома по его контуру. Планировка при надстройке второго этажа при реконструкции увязывается со старыми несущими стенами и согласуется с элементами укрепляющего каркаса внутри здания (колонны установлены на собственные фундаменты).

В этом случае на существующие конструкции передается лишь некоторая часть нагрузки. Основная ее часть приходится на новые несущие элементы в доме.

«Внешний каркас»

Лестница с просветами на второй этаж

Колонны устанавливаются по контуру здания и опираются на самостоятельные фундаменты. Между ними и стенами дома можно соорудить балконы или лоджии.

По сути, такая надстройка представляет собой совокупность размещенных вокруг здания колонн и однопролетных балок-стенок: они одновременно играют роль перегородок и несущих конструкций. Опирается надстроенный этаж на собственные «сваи» и конструктивно никак не связан с надстраиваемым домом. По сути это он представляет собой не надстройку второго этажа, а практически самостоятельный одноэтажный дом, построенный над старым домом. Их соединяют только коммуникации.

Каркасные (каркасно-панельные) технологии

Современная промышленность предлагает достаточно много прочных и надежных конструкций для увеличения этажности, при этом они имеют небольшой вес и не особо утяжеляют дом. Поэтому строительство второго этажа в индивидуальном доме чаще всего производится именно по каркасной технологии.

По сравнению с железобетонными, каркасные конструкции:

Немного весят;
Пожаробезопасны;
Имеют невысокую себестоимость;
Позволяют вести строительство в любую погоду и в любое время года.

Однако если вы задумали строительство второго этажа в дачном доме, вы вполне можете обойтись собственными силами, изготовив ее элементы своими руками.

Строим второй этаж

Прежде всего, подготовьте панели, из которых вы смонтируете торцевые стены. Такая самодельная панель представляет собой каркас из деревянных балок, который с двух сторон обшит ДСП. Внутри «сендвич» заполнен теплоизоляционным материалом (толщина утепляющего слоя – 16 мм).

Порядок работ

Разберите старую крышу: сначала снимается черепица, потом разбирается стропильный каркас. Перед тем как продолжать работы, нужно убрать балки и снятый кровельный материал с верхнего перекрытия;
С помощью крана или лебедки поднимите на рабочую площадку стеновой элемент;
Установите торцевые стены. После установки их скрепляют между собой продольными балками, соединенными для надежности вертикальными элементами;
Теперь закрепите стропила к продольным балкам. Там, где будут окна, к продольным балкам крепятся вертикальные;
Теперь пора обшивать стены надстройки внутри и снаружи. Используйте такие же сендвич-панели из ДСП с уплотнителем, как и те, из которых вы монтировали торцевые стены (потом стены будут оштукатурены);
К каркасу крыши прикрепите обрешетку и кровельные листы и вставьте окна;
Закончив обустраивать помещение, можно заняться интерьером, проводкой коммуникаций и установкой электрооборудования.

Заключительный этап

При желании вы можете разделить надстроенное помещение на несколько комнат с помощью гипсокартонных перегородок. Так как это достаточно легкий материал, стены или перегородки из гипсокартона ненамного увеличат общий вес надстройки.

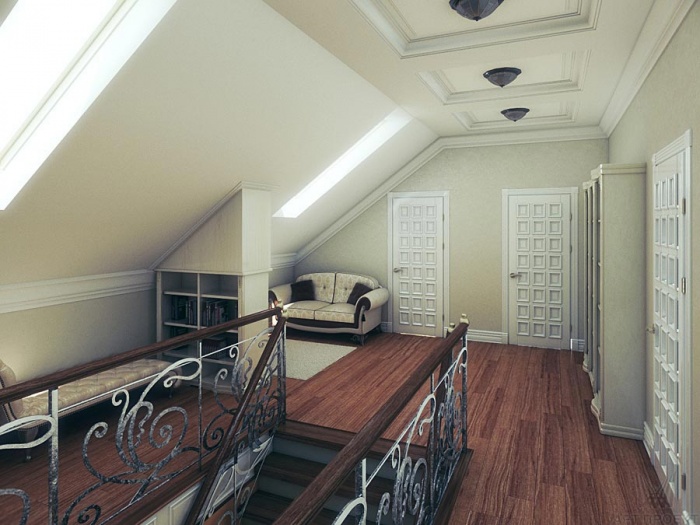

И не забудьте сделать в перекрытии верхнего этажа лестничный проем! Если ваша надстройка будет служить полноценным жилым этажом, лестница устанавливается в прихожей либо в гостиной, а в мансарду летнего дачного дома можно подниматься с веранды.

Освоив технологию каркасно-панельного строительства на примере обустройства такой надстройки, вы сможете при необходимости сделать второй этаж над домом, используя вместо деревянных балок промышленные каркасные конструкции и готовые стеновые панели.

Постройка этажа мансардного типа

Сборные конструкции

Довольно большая популярность работ по строительству второго этажа привела к появлению на строительном рынке готовых конструкций второго этажа, которые состоят из отдельных сборных конструкций, которые собираются непосредственно на месте строительства.

Такие сборные конструкции могут быть изготовлены из разного строительного материала, что даёт возможность выбора нужного типа конструкции данного типа. Самыми распространёнными сборными конструкциями считаются те, которые состоят из деревянных ферм и аналогичных рам, соединяющихся между собой при помощи соединений шпоночного типа.

Указанный тип конструкций и соединений позволяет не только быстро и качественно сделать постройку второго этажа, но и разнообразить изготавливаемую форму такой надстройки в верхнем поясе, что поможет сделать довольно оригинальную и привлекательную конструкцию второго этажа.

Готовые рамы и фермы продаются в разобранном состоянии, что помогает снизить стоимость транспортировки данных строительных элементов и не требует наличие тяжёлой крановой техники для того, чтобы поднять такую ферму наверх. Всё это влияет не только на скорость строительства, но и на экономию строительного бюджета.

После того, как конструкция из рам и ферм на деревянном втором этаже будет собрана и закреплена, можно приступать к её утеплению при помощи минеральной ваты, а также организовывать обрешётку по деревянным фермам и зашивать её любым выбранным кровельным материалом. Не стоит забывать о том, что на деревянном мансардном этаже можно сделать комнаты двухуровневого типа.

Учитывая тот факт, что здание будет оборудовано обвязочным поясом сборной конструкции из любого строительного материала, вполне возможным становится индивидуальная распланировка получившегося внутреннего пространства, отталкиваясь от угла наклона деревянных ферм.

Как правило, для таких решений используют специальные фермы, которые изготавливаются при помощи комбинации металла и дерева. Такие несущие конструкции имеют довольно маленький вес, высокую прочность и простую сборку, что непосредственно влияет на скорость и стоимость монтажа данного элемента несущей конструкции кровли.

Готовые разобранные фермы состоят из верхнего деревянного пояса, изготовленного из доски толщиной 4 сантиметра и нижнего пояса обвязки, который изготовлен из металлической армированной конструкции.

Две части готовой фермы имеют довольно простое соединение, которое осуществляется при помощи болтов и металлических пластин. Нижняя часть готовой конструкции соединяется при помощи специального затяжного устройства, которое имеется в комплекте фермовой конструкции. Нижний пояс таких ферм может использоваться в качестве основы для междуэтажного перекрытия, если такое перекрытие планируется сделать из пиломатериала.

В частном строительстве применяется огромное количество вариантов использования пиломатериалов для создания конструкций мансардного типа.

Технология индустриального типа предусматривает использование клееных деревянных рам гнутого типа, которые скрепляются шарнирным способом в 2-3 местах. Аналогичные фермовые конструкции, которые выполнены из прямых элементов, имеют более высокую технологичность сборки и монтажа.

По всем показателям клееные конструкции более надёжны и практичны, но в тоже время имеют стоимость, которая в несколько раз превышает стоимость простых деревянных конструкций.

Это приводит к тому, что использование таких строительных элементов применяется только в массовом строительстве, когда реконструкции поддают не менее 5 домов схожего типа. Среди самых распространённых фермовых и рамных конструкций стоит отметить те, которые изготавливаются из металла.

Единственным минусом металлических рам и ферм считается тот факт, что некоторые элементы готовой конструкции поднять наверх вручную практически невозможно, что приводит к задействованию тяжёлой строительной техники, которая негативно отражается на состоянии строительного бюджета.

Кровля

Как и простая мансардная крыша, постройка второго этажа может укрываться практически любым кровельным материалом, который будет подходить под организованный тип обрешётки.

Сделать такую обрешётку довольно просто, учитывая два ската кровельной системы. Кроме того, для того, чтобы сделать освещение в комнате более правильным и привлекательным, можно снабдить крышу специальными окнами, которые будут не только поставлять больше дневного света, но и придадут комнате привлекательный внешний вид.
