Как собирают щитовые дома. Как построить каркасно-щитовой дом своими руками? Преимущества и недостатки каркасно-щитовых сооружений

Для создания полноценного образа дачного участка необходимо возвести дом, в который Вы будете с радостью приезжать летом на выходные, чтобы отдохнуть от бесконечной городской суеты. Однако перед многими дачниками встает проблема – сроки строительства. Нередко для этого требуется от 4 до 6 месяцев, что устраивает далеко не всех. В таком случае отличным решением становится строительство каркасно-щитового дома под ключ. В нашей компании вы можете заказать данную услугу на выгодных условиях. За долгие годы на рынке мы разработали недорогие проекты каркасно-щитовых домов, которые можно купить и установить на Вашем участке в максимально короткие сроки.

Конструкция каркасно-щитовых домов

В соответствии с проектом каркас такого дома создается из досок с минимальным сечением 50×100 см. Снизу, по всему периметру здания, оборудуется венец из бруса, чье минимальное сечение составляет 150×150 см, затем устанавливаются вертикальные стойки (50×100 см). Впоследствии при строительстве половые лаги будут укладываться на нижний венец, а потолочные лаги – на верхний.

Достоинства каркасно-щитовых домов

Стоимость. В нашем каталоге цены на каркасно-щитовые дома относительно невысокие, причиной является тот факт, что щиты и каркасные элементы конструкции изготавливаются на нашем собственном производстве. Таким образом, за счет низкой стоимости собственных материалов, но при их высоком качестве, мы обеспечиваем сравнительно недорогое строительство каркасно-щитовых домов под ключ по нашим проектам.

Высокая скорость строительства. Изготовление и возведение происходят всего за несколько дней благодаря простоте технологии и наличию собственных проектов каркасно-щитовых домов. Фундаменты зачастую создаются в течение нескольких часов и почти сразу на них можно устанавливать здание. За счет того, что все детали изготавливаются одним производителем на заводе, они отлично подходят друг к другу, что увеличивает скорость монтажа.

Сохранение ландшафта. При постройке фундамента каркасно-щитового дома, купить который Вы можете у нашей компании, не требуется масштабных земляных работ. Монтаж также не сопровождается образованием большого количества мусора и отходов после строительства.

Высокое качество. Все постройки разрабатываются профессиональными архитекторами, которые осуществляют множество расчетов, чтобы обеспечить нужную прочность и жесткость конструкции. При строительстве каркасно-щитовых домов используются только качественные пиломатериалы, утеплители, влаго- и парозащита, современные кровельные материалы.

Экологичность проекта. При возведении дома применяются экологически чистые строительные материалы, которые имеют соответствующие сертификаты.

Долговечность. Если за каркасно-щитовым домом правильно ухаживать, то он будет радовать Вас в течение 50-80 лет. Наша компания имеет богатый опыт постройки таких зданий. Специально разработанные конструкции, высококачественные защитные материалы, труд профессиональных строителей – залог того, что на Вашем участке будет стоять красивый и долговечный дом.

Некоторые застройщики предполагают, что строительство щитового дома не оправдывает себя ни затратами, ни усилиями. Но при правильном подходе, возвести щитовой дом своими руками совсем не сложно. Выверенный проект, наличие чертежей, подбор материалов и можно начинать строиться. Главное, застройщик получает дом, который делал под себя, совмещая в проекте все запросы и требования комфорта и удобства.

Щитовое строительство: конструктивные особенности технологии

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами. Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

  1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
  2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
  3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Достоинства и недостатки каркасных домов

О том, насколько хорош дачный домик или особняк, выстроенный по каркасной технологии, написано немало, поэтому на минусах и плюсах остановимся вкратце. Итак, преимущества технологии перед другими вариантами стриотельства:

  1. Оперативность возведения. Щитовой домик своими руками можно выстроить за 2-3 месяца.
  2. Сниженная стоимость строительства.
  3. Высокая прочность постройки. Несмотря на различные отзывы, дома отличаются прочностью и выдерживают не только ураганные ветры, но ветры до 7 баллов по шкале Рихтера.
  4. Вариабельность проектов. Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались. Кроме того, всегда есть вариант внешней, внутренней отделки в соответствии с выбранным стилем, вкусами застройщика.
  5. Скрытая прокладка коммуникаций. Поэтому не придется ставить различные короба, прокладывать магистрали. Но не стоит этим злоупотреблять, так как многие коммуникации требуют своевременного осмотра.
  6. Малая масса строений. Данная особенность позволяет отлично экономить на создании несущей основы. Каркасная технология строительства допускает применение свайного, ленточного мелкозаглубленного фундамента.
  7. Стойкость к деформациям. Каркасники противостоят изменениям формы, даже если в сезон холодов дом не отапливается.

Недочеты каркасных домов:

  • Дерево подвержено грызунам, поэтому следует позаботиться о дополнительной защите.
  • Сложности в перепланировке готовых строений.

Совет! Если строите каркасно щитовой дом своими руками и точно знаете о последующих изменениях, стоит применять каркасно-рамочную технологию.

  • Второй этаж в таких строениях не всегда удобен, но можно сделать комфортную жилую мансарду.

Многие застройщики сетуют на низкие тепловые качества и высокую звукопроницаемость домов. Но применение современных материалов позволяет добиться идеального утепления и сделать дом абсолютно звуконепроницаемым.

Этапы строительства

Строительство щитового дома своими руками начинается с предварительной подготовки.

Планирование

Это один из важнейших процессов, так как от него зависит дальнейшая сборка всей конструкции. Самостоятельная разработка проекта не всегда доступна обычному застройщику. Лучше всего взять типовой проект и в подробностях его рассмотреть. Такой способ удобен и тем, что плановые проекты, как правило, даются с чертежами, по которым несложно будет возвести собственный дом. Что принимается во внимание: этажность, наличие мансарды, планировка внутренних помещений, наличие балконов, мансарды, веранды, тип крыши. Возводя каркасный дом своими руками, нет необходимости ограничивать себя в выборе кровли. Она может быть скатной, многоскатной, многощипцовой или любой другой, в зависимости от предпочтений хозяина.

Фундамент

Обустройство несущей основы не потребует большого вложения финансов. Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный. Но дом на винтовых сваях получается дешевле, и вкручивать сваи можно хоть летом, хоть зимой. Выбирая тип основания, учитывается сложность грунта, наполненность почвы водой, этажность будущего дома. Для одноэтажного строения как раз подходит либо свайный, либо столбчатый фундамент. Монтаж свай происходит следующим образом:

  1. Размечается строительная площадка, и отмечаются места заглубления свай с шагом не более 1,2 метров.
  2. Делаются небольшие углубления в местах будущего ввинчивания свайных элементов.
  3. Сваи вкручиваются с расчетом глубины ниже точки промерзания грунта или не менее 0,8-1,5 метра.
  4. Для упрочнения конструкции можно залить в полость свай цементный состав.
  5. Оголовки закрываются рубероидными листами для предотвращения попадания влаги.
  6. Надземные концы свай выравниваются по горизонтали.
  7. Сооружается обвязка из каркаса или заливки ростверка, на которую укладывается дощатый пол.
  8. Лучше всего выкладывать пол в два слоя, для первого неплохо подойдет необработанный пиломатериал. Доски выкладываются так, чтобы видна была разметка стеновых конструкций. Прикрепляется пол анкерными болтами с шагом не более 2 метров.
  9. Поверх пола кидаются лаги, пространство между которыми заполняется утеплителем типа минваты.
  10. Второй слой пола закрывает внутренность чернового пола. В качестве настила хорошо подойдет влагостойкая фанера.

Каркас

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками. Видео материал подскажет технологические моменты возведения, которые не будут лишними. Самой простой и удобной считается «коробка» из пиломатериалов, поскольку и работать с деревом удобно, да и цена вполне доступная. Для изготовления каркасного формата пригодится дубовый брус сечением 150*150, но можно обойтись и другими породами древесины. Соединение углов происходит методом шип-паз, а подгоняя элементы необходимо следить за отсутствием щелей и зазоров. Металлические уголки и крепления использовать нежелательно, так как процесс окисления передается древесине, и она начинает гнить. За счет этого каркасный дом расшатывается и теряет свои высокие качества.

Совет! Раскосы – это бруски, которые устанавливаются в углах для предупреждения потери жесткости каркаса. Для использования подходит любой брусковой пиломатериал, который нарезается по нужным размерам.

Стеновые панели

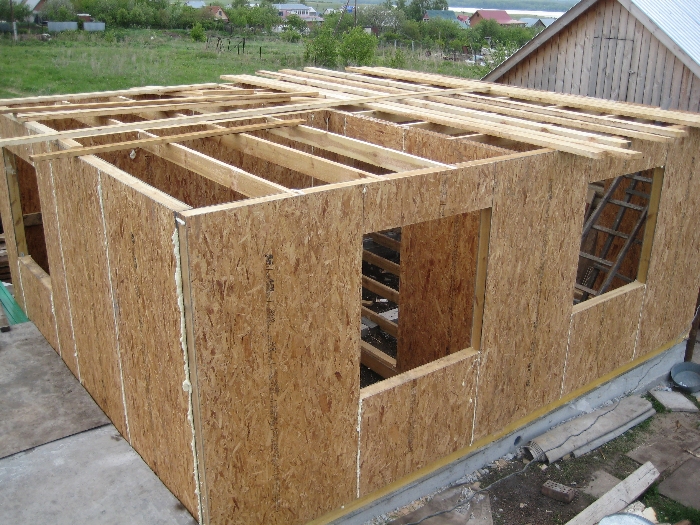

Как только каркас полностью готов, приходит время возведения и утепления стен. Если строим дом без готовых панелей, то утеплителем выступает материал в листах. Не стоит дешевиться, утеплитель должен быть самого высокого качества, неподверженный деформации и влаге.

Стены зашиваются досками толщины от 100 мм или заранее подготовленными щитами, а утеплитель закрепляется брусками сечения 15*20 см. На стыках плит материала показаны для применения бруски большей ширины, а набивать их лучше вертикально, чтобы листы утеплителя не сдвигались в процессе эксплуатации дома. На утеплитель нужно настелить гидроизоляционный материал, предохраняющий от попадания внутрь конструкции паров влаги.

Совет! Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей.

Отделочные работы, монтаж окон

Отделка с внутренней стороны дома осуществляется по желанию хозяина. Такие стены легко красить, оклеивать, зашивать досками или применять другие материалы. Напольное покрытие также выбирается любое, а вот с окнами придется повозиться:

  1. Обязательно совпадение оконного проема в каркасе с размерами окна.
  2. Чтобы свой дом всегда был теплым, лучше применять двойные или тройные стеклопакеты.
  3. Общая площадь окон на одной стене не должна превышать 18% от площади стеновой панели.
  4. Для упрочнения конструкции, необходимо предусмотреть дополнительные усилительные бруски под проемом и над ним.

Как только окна встали на место, можно заняться дверями и внешней обшивкой.

Кровля

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов. Затем так:

  • Полученные соединенные стропила скрепить гвоздями и поперечной перекладиной, чтобы получилась буква «А»;
  • Каждое пересечение фиксировать парой косынок;
  • Выполнить обрешетку из пиломатериала 25*100 мм с шагом в 10 см;
  • Сверху на обрешетку монтируется рубероид или любой другой материал, крепится мебельным степлером;
  • Затем укладывается материал кровли. Причем укладка происходит с верхних рядов и до конька. Листы накладываются внахлест, лишние части обрезаются;
  • На коньке кровельный материал фиксируется с помощью саморезов.

Совет! Для основания кровли практичнее всего использовать мауэрлат.

Остается только проложить коммуникации и можно завозить мебель. Такой поэтапный разбор подскажет, как построить щитовой дом самостоятельно. Но все же есть работы, где без помощи мастеров не обойтись, например, это электрическая разводка, прокладка коммуникаций.

Если строим дом сами, пригодятся любые дельные советы и практические замечания. Не пренебрегайте рекомендациями профессионалов, собираясь обустраивать щитовой дом своими руками. Даже если есть фото, пошаговая инструкция.

  1. После разработки проекта любые изменения повлекут дополнительные финансовые и временные затраты.

Возведение щитового дома на каркасе – процесс трудоемкий и требующий знаний. Но если предварительный выбор проекта дома и расчет сметы был правильным, хозяин позаботился о наличии времени, материалов и погода не подкачала, результат будет отличным. Очень хорошо поговорить со специалистами, которые знают, как построить дом: практические рекомендации и секреты профессионалов не будут лишними, ведь речь идет о вашем собственном коттедже.

Каркасно-щитовой дом — недорогая альтернатива постройкам из бруса или оцилиндрованного бревна. Несведущему человеку может показаться, что построить такое здание сложно. На самом деле это не совсем так. Есть много нюансов, без учета которых нельзя обойтись в любом строительстве. В целом же возвести каркасно щитовой дом своими руками абсолютно реально.

Что такое каркасно щитовое строительство

Каркасное строительство стало актуальным в связи с повышением спроса на недорогие дома, которые можно использовать в качестве дач. Эти постройки не такие мощные и основательные, как кирпичные, но и цель у них другая. Главные требования, которым отвечает каркасное строительство, — дешевизна и скорость. Все преимущества щитовых домов можно выразить в следующем наборе характеристик:

1. Строительство одноэтажного здания занимает 3, максимум, 4 месяца.

2. Все материалы обходятся в несколько раз дешевле по сравнению с аналогичными масштабами строительства дома из кирпича, клееного бруса и других материалов.

3. Возведенные за такой небольшой период постройки, тем не менее, отличаются достаточной прочностью и устойчивостью к деформациям. Они не дают усадку и могут выдержать землетрясение в 6-7 баллов.

4. Все коммуникации легко скрыть за щитовой конструкцией.

5. Каркасно-щитовой дом очень легкий, в связи с чем не требует мощного фундамента.

Более полное представление, как можно построить каркасно щитовой дом своими руками, может дать наша пошаговая инструкция с видео уроками. Начинать всегда нужно с планирования, составления схемы здания и расчета необходимых материалов. На фото ниже представлена схема подобного сооружения от столбиков фундамента и цокольных перемычек – до кровли и дымовой трубы.

Общее представление о том, что такое щитовой дом, можно получить из его макета.

При этом нельзя не учитывать некоторые недостатки этих конструкций. Например, каркасно-щитовой дом нельзя перестроить. Он представляет собой единую систему, которая не поддается изменениям. Кроме того, в нем лучше не делать второй этаж. Удачным выходом из ситуации будет небольшая уютная мансарда. И самое главное, каркасно-щитовой дом рассчитан по нормам всего на 75 лет. Большего от него лучше не требовать.

Фундамент

Рассматриваемая нами постройка очень легкая. Заливать такой серьезный фундамент, как под двухэтажное кирпичное здание, просто смысла нет. Под каркасно-щитовой жилой дом или дачу можно сделать свайный или ленточный незаглубленный фундамент. Первый вариант считается даже более предпочтительным, поскольку позволяет немного приподнять постройку над землей. Это сохранит деревянные перекрытия в большей сохранности и предупредит распространение плесени. Посмотрите на фото, как это выглядит вживую.

Монтаж пола видео

Каркасно щитовой дом оборудуется специфическим видом основания. Полы в нем имеют 2 уровня. Для строительства первого можно использовать необработанные брусья. Видно их нигде не будет. Доски на каркас основания укладываются согласно разметке будущих стен комнат. Чтобы доски не гнили, их мало только поднять над землей, нужно еще и обработать весь деревянный материал специальным составом – антисептиком.

Очень важно, чтобы пол был уложен идеально ровно. От качества выполнения этого этапа строительства зависит то, насколько ровными будут все остальные стены и конструкция в целом. Обязательно используйте уровень и вообще ответственно отнеситесь к этому этапу. Как положить пол от а до я, детально описано в видео мастер-классе.

К фундаменту доски и перекрытия крепятся анкерными болтами. Сверху укладываются лаги, в промежутках между которыми располагается утеплитель. Самый дешевый и качественный материал – минвата, но можно использовать и пенопласт. Затем обустраивается второй слой: к лагам прибиваются доски 50х150 мм. На них крепятся листы ОСП, сверху – подложка под ламинат и собственно сам ламинат.

Стены щитового дома видео

Каркасно щитовой дом отличается особенной конструкцией не только пола, но и стен. Собственно из-за особенностей их устройства каркасно-щитовое строительство и получило свое название. Очень подробная, пошаговая инструкция возведения стен такого здания со множеством полезных советов изложена во втором видео. В общих же чертах описать его можно приблизительно так:

1. Сначала монтируется каркас постройки. Для этой цели лучше всего использовать очень прочный брус размерами 150х150 мм. В идеале это должен быть дуб. Для крепления лучше использовать деревянные нагели, а не металлические крепежи, которые будут со временем окисляться и ухудшать кондицию каркаса.

2. Затем делаются раскосы. Они необходимы для обеспечения жесткости конструкции.

3. Монтируются щиты и утепляются стены минеральной ватой. Как выглядит щит в разрезе, можно увидеть на фото. Обратите внимание, как обеспечена ветрозащита, тепло- и пароизоляция.

Чтобы утеплить каркасно-щитовой дом, традиционно используют минвату. Изнутри здания стены можно отделать вагонкой или вертикальной шпунтованной доской. Полы можно накрыть ламинатом, паркетом либо линолеумом в зависимости от бюджета строительства и предназначения комнат.

Оконные проемы должны составлять не более 20-ти % от всей площади стены, на которой они расположены. Если дом будет использоваться в качестве дачи, стоит установить одинарный стеклопакет. Для постоянного проживания лучше использовать двойной. Такие окна качественнее изолируют внутреннее пространство здания от шума с улицы и холода.

В качестве наружного покрытия стен можно использовать виниловый сайдинг. Он прост в монтаже, отличается практичностью и долгим сроком эксплуатации. Кроме того, этот материал будет способствовать сохранности стен щитового дома. Иногда стены покрывают и металлическим сайдингом. Если вы выбрали данное покрытие, не забывайте про защиту металла от коррозии. Используйте для этой цели специальный раствор, который можно приобрести в магазинах стройматериалов.

Еще один вариант внешнего покрытия – блок-хаус. Это более дорогостоящий материал, но зато выглядит он как самое настоящее бревно. Прежде, чем красить, обязательно обработайте его антипиреном и антисептическим раствором.

Кровля и коммуникации щитового дома

Подробная инструкция по сборке каркасной крыши представлена в нашем третьем видео уроке. Построить основание для кровли можно из толстого бруса, который называется мауэрлатом. Брусья с сечением 150х50 мм соединяются друг с другом под углом 50°. Стропила скрепляются между собой поперечной доской при помощи гвоздей. Обрешетка выполняется из досок 100х25 мм. Расстояние между досками – 10 см.

Затем обрешетка накрывается рубероидом. Кровлю лучше накрыть металлочерепицей, начиная снизу и продвигаясь вверх до самого конька. Листы кровельного материала нужно укладывать внахлест! Коньковая часть закрепляется саморезами. Крыша накрыта. Можно приступать к монтажу коммуникаций.

Если вы решили построить каркасно-щитовой жилой дом, вам пригодятся следующие рекомендации эксперта. Во-первых, не следует слишком усложнять конструкцию здания. Щитовая технология рассчитана на максимально простые по архитектуре постройки. Поскольку сами стены очень тонкие, крайне важно правильно выбрать утеплитель для них. На этом экономить не стоит.
Выбирайте щиты не слишком больших размеров, иначе придется арендовать тяжелую строительную технику. А это уже дополнительные – и немалые – расходы. Небольшие же щиты позволят построить дом буквально голыми руками. Щитовые панели изготавливают особые компании. Прежде, чем делать заказ, полюбопытствуйте, каково качество производимой ими продукции. Спросите адреса, где были построены здания из щитов компании, и лично пообщайтесь с их владельцами.

Используя весь этот материал, вы сможете самостоятельно построить себе дачу или дом для постоянного проживания. Но отнеситесь к процессу строительства очень ответственно. От этого зависит очень многое: как долго простоит ваша постройка, будет ли она выглядеть должным образом и соответствовать вашим ожиданиям. Обязательно изучите наш видеоматериал. В нем вы получите много полезных советов по строительству каркасного дома.

Начиная рассказ об опыте строительства каркасно-щитового дома своими руками сразу хочется предупредить о том, что это не хвалебная ода и рассказ о веселом времяпрепровождение, а реальная работа над ошибками, допущенными мною как показывает опыт практически на всех этапах строительства.

Как построить каркасно-щитовой дом недорого основные ошибки

Задача перед началом строительства ставилась довольно простая построить каркасно-щитовой дом недорого, с наименьшими затратами и в самом высоком темпе. Для строительства был выбран проект с двускатной крышей 8х8 метров. На его базе я нарисовал свой проект - просто добавив еще 1 этаж.

Заливка фундамента производилась в начале сентября, простой ленточный фундамент шириной 0,4 метра, заглубленный на 0,4 метра. Под фундаментом насыпана подушка из песка и щебня.

Каркас здания должен возводиться из сосновых балок и досок. Толщина стен планировалась 200 мм. Сам дом планировался для проживания от весны до зимы, но с возможностью дальнейшего оборудования для жизни круглый год.

Коммуникации планировались к подключению по мере необходимости, электричество подключено на участке стразу, канализация и водопровод чуть позже.

Казалось бы, на этом и все, но, глядя на другие, построенные каркасно-щитовые дома в поселке, не хотелось выглядеть типично и стандартно, поэтому было принято решение увеличить конструкцию на один этаж.

Для удешевления работ был составлен график и примерный перечень операций, по логистике и непосредственно самих работах. И хотя сказано слишком самонадеянно, но план был практически идеальным. Идеальным, до того времени пока не столкнулся с реальностью проблем.

Первой ошибкой допущенной в дебюте, было полное игнорирование варианта покупки готового комплекта дома для самостоятельной сборки. Мои аргументы мол самому можно заказать материал, дешевле договориться на пилораме, каркасные дома тоже люди делают, оказались весомей здравого смысла. Потом в процессе работ из-за нестандартных длин и несортового материала, а материал действительно распускался на местной пилораме и мог иметь отклонения по толщине до 1 см, и это для досок толщиной 25 мм. Кроме этого, часть досок так и не была пущена в ход поскольку, при роспуске имела волны.

Вторым сюрпризом было то, что пилорама имела ограничения по длине бревен в 6 метров, то есть 5,8 метра распустить можно, а вот 8 метров нельзя.

Третьей ошибкой была логистика, она хромала по всем правилам, то машины нет, то далеко везти в объезд, то нужно обязательно полную норму взять, ну а если нужно всего 16 м3 на фуру 72м3?

Основные этапы работы по постройке каркасно-щитового дома

Для устройства дома был выбран ленточный фундамент, в принципе, при постройке ленточный фундамент, заглубленный на 40-50 сантиметров, вполне выдержит нагрузку от дома. Подушку под основание сделал из щебня и песка, для более прочного основания еще сделал проливку щебня жидким раствором 1 часть цемента на 10 частей песка. Правда, оказалось зря, только материал потратил.

Фундамент заливал в конце августа- начале сентября, так что к первым заморозкам уже снял опалубку. Заранее под фундамент вставил трубы для ввода в дом водопровода и устройства канализации.

Работа шла быстро и в эйфории как-то забыли про установку шпилек в фундамент, позже, когда делали укладку первого венца, пришлось перфоратором бурить и устанавливать шпильки, чем задержал график на два дня.

Гидроизоляцию под деревянную основу положили из обычного рубероида. Материал прекрасный, неприхотливый и не требует особой обработки.

Спешка и эйфория при заливке фундамента вылезла, кроме того, в виде неровностей поверхности. Пришлось выравнивать практически до идеального состояния бетонным раствором.

Первый венец крепился на шпильки, хотя позже понял, что можно было использовать и анкерные болты, проще и быстрее. Возведение каркаса начал с выставления углов - здесь видно, что на углу выставлено две доски 200х50 мм, и закреплены диагональными досками для устойчивости.

С углами провозились три дня, сначала проверили вертикаль, после еще день вымеряли диагонали дома. В дальнейшем такая тщательность и кропотливость при работе позволила избежать многих ошибок.

Временно усиливали каркас диагональными досками изнутри, так проще, внутри фундамента не нужно прыгать, кроме этого материал, который подвозили, складировался снаружи каркаса. Кстати о материале и методах складирования. Первая партия материала была закуплена еще осенью, уже после того как залит фундамент и было принято решение складировать доски и брус на . Весной с началом строительства, пришлось все доски снова перекладывать, чтобы освободить фундамент, поэтому советую сразу определить место для складирования, таким образом, чтобы не таскаться с ним мо участку.

После установки углов пошли крепиться вертикальные стойки каркаса.

Сразу нужно оговориться, что при крепеже стоек нужно обязательно учитывать размеры окон, в моем случае повезло, окна, как и двери получились в размер, и встали на место без проблем, а вот если бы на 2-3 сантиметра промахнулся, то пришлось бы заказывать окошки по-новой.

Установив стойки, притупил к устройству бруса для пола. И вот здесь всплыла моя самонадеянность, заказав комплект готового , не пришлось бы мудрить над устройством сростков балок. Учитывая то, что балки у меня были по 6 метров, пришлось делать сростки, к сожалению, здесь об экономии пришлось думать больше чем обычно, жалко было, конечно, ведь получается, я переплатил за материал и к тому же сам себя наказал.

Внешнюю обрешетку было решено делать диагональную, кроме того, что сам каркас получает дополнительную жесткость, так и желание сделать не так, как у других вызвало несомненный интерес у других строительных бригад, так что приходилось отвлекаться на мастер-классы по диагональной обрешетке.

Спустя три недели строение обрело вот такой вид:

Дела пошли быстрее когда «на пару дней» удалось уговорить конкурентную бригаду одолжить леса, замечательная вещь, легкая и надежная, самое главное что обрешетку и весь второй этаж был установлен за 5 дней.

Возведение крыши, установка стропил и их крепление стали результатом небольшого акта промышленного шпионажа, потратив день на внимательное наблюдение за соседним участком имитируя сосредоточенную работу у себя на объекте, были выяснены все тонкости технологии - сборка стропил производилась на земле, по одному шаблону. Стропила стягивались болтовым соединением и усиленные ригелем (такой перемычкой вверху параллельной полу чердака).

Для более жесткого соединения с балками места соединений стропил и балок дополнительно усиливались металлической пластиной на саморезах с двух сторон.

Для спокойствия души под стропила были смонтированы дополнительные опоры.

Утепление стен производилось методом построения пирога - наружный слой утеплителя - 100 мм пенопласт плотностью 30, на него изнутри крепится минеральная вата.

Пенопласт склеивается монтажным клеем или пеной, а вот вата требует особого отношения. Сам процесс крепления ваты выглядит так - на пенопласт укладывается слой ваты и тщательно степлером прошивается по бокам к стойкам при легком натяжении. Сама вата укладывается снизу вверх в два слоя, таким образом, чтобы перекрывались стыки.

Подобным образом устраивался и пол первого этажа, ну разве что за исключением того что степлером вата не прошивалась, просто сверху укладывалась .

Финальным аккордом на этот год строительства было проведение обшивки каркаса сайдингом и укладка металлочерепицы.

Водрузив как знамя победы конек на крышу, основные строительные работы сезона весна-лето были закончены. Впереди внутренние работы прокладка коммуникаций, и финальная отделка.

Стоит ли самому построить каркасно-щитовой дом?

Вопрос стоит ли самому строить каркасно-щитовой дом, не покидал меня с момента установки первого колышка для разметки фундамента. Собственно вопрос стоит или не стоит строить отходил на второй план, основную скрипку играла дилемма как построить каркасно-щитовой дом своими руками недорого, без больших затрат. Ведь фактически технологию строительства можно узнать, посмотрев обучающее видео или прочитав статью на сайте. А вариант покупки материалов самостоятельно казался намного дешевле. Сегодня, подсчитав все затраты на строительство я могу сказать что по стоимости стройматериалов и трудозатрат строительство моего дома вполне сопоставимо по цене с специализированной фирмой правда чуть меньшего размера - 6х8 с мансардой.

Собственный дом, надежный, уютный — настоящая мечта. Но большинство людей начинать грандиозную стройку, которая займет много времени и потребует больших финансовых вложений. Так как же стать владельцем собственного дома или дачи? Выход есть — каркасно-щитовые дома, которые легко можно возвести своими руками, с минимальными вложениями средств.

Этот тип домов очень популярен на Западе, здания возводятся за несколько недель, отличаются прочностью, надежностью и внешней привлекательност ью. В этой статье можно узнать, как выбрать место, правильно начать строительство и какие материалы нужны для постройки собственного каркасно-щитовог о дома.

Перед строительными работами требуется правильно подобрать место для дома. Так как применяется большое количество строительных элементов из дерева, не стоит располагать строение на слишком влажной и заболоченной почве. Несмотря прочность конструкции, все детали и элементы со временем будут подвергаться воздействию влаги, что ухудшит их состояние и вид.

Нельзя, чтобы рядом с домом росли старые и раскидистые деревья. Их корни могут повредить легкий фундамент, со временем вызвав перекос или усадку строения.

Дом желательно строить на возвышенности. Перед началом работ требуется проверить почву на наличие грунтовых вод. Они могут стать причиной разрушения и деформации здания из-за нестабильности почвы над ними.

Виды фундамента для каркасно-щитовог о дома

Так как конструкция здания получается легкая, заливать большой фундамент не нужно. Для дома можно использовать три вида опор.

    Сваи винтовые.

  1. Ленточный фундамент, не сильно заглубленный в грунт.

Сваи винтовые

Винтовая опора для дома — это один из самых простых видов фундамента. Сделать винтовые столбы своими руками довольно сложно, поэтому строительные элементы приобретаются в специализированных магазинах. Выглядят готовые сваи как металлические полые трубы разного диаметра и длины с заостренным винтом на конце. Устанавливать сваи можно с помощью специальной техники или собственными силами. Количество свай зависит от размеров и площади дома.

Сваи можно загонять в любой грунт, при этом сезонность не отражается на технологии работы. Вкрученную под углом сваю нельзя доставать. Лучше оставить ее в земле. Перекрученная свая не будет выполнять своих функций и после возведения фундамента может перекоситься в сторону.

Для создания столбчатого фундамента приобретаются асбоцементные столбы, которые на метр вкапываются в землю. В середину столбиков заливается цемент, что укрепляет их конструкцию. Чем больше столбиков, тем устойчивее получается фундамент дома.

Ленточный фундамент

Ленточный фундамент — порядок возведения

Создание этой опоры требует наличия цемента и изготовления опалубки для заливки конструкции. Так как дом легкий, то фундамент можно заливать неглубоко.

Материалы для строительства коробки каркасно-щитовог о дома

    Брус, имеющий размеры не менее 150 на 150 мм. С его помощью возводятся горизонтальные перемычки и вертикальные стойки в здании.

    Доска или фанера для обшивки каркаса.

    Утеплительный материал.

    Рубероид, с помощью которого осуществляется гидроизоляция между закладным брусом и фундаментом.

    Пена монтажная.

    Крепежный материал: гвозди, анкера, саморезы.

В первую очередь проводится гидроизоляция помещения. Для этого на опорные столбы фундамента укладывается рубероид в несколько слоев. Слои скрепляются битумной мастикой. Затем проводится укладка лаг.

Брус, который будет выполнять роль лаг, укладывается концами на цоколь фундамента. Середина лаг должна лежать на расположенных внутри периметра здания фундаментальных опорах.

Та поверхность бруса, на которую будет проводиться укладка пола в помещении, должна быть ровной. Для этого рекомендуется предварительно прогнать древесину через рейсмус или выровнять неровности бензопилой.

Чтобы конструкция была ровной, нужно использовать уровень. Если лаги не соответствуют нужному уровню, можно приподнять их путем подкладки цельной доски.

Настил пола

Пол в доме желательно делать двухуровневым: черновым и чистовым. Пока не возведены стены, укладывается черновая доска. Утепление и укладку чистового пола проводят после возведения стен и крыши.

Для чернового варианта пола требуется половая доска, имеющая толщину не менее 35 см. Доска укладывается на закрепленные на фундаменте лаги.

Возведение каркаса дома

Соединение вертикальных и горизонтальных опорных брусов в конструкции дома проводится не только с использованием фурнитуры. При соединении на концах опорных лаг выпиливаются специальные пазы, равные половине толщины бруса. Соединение этих пазов проводится с помощью деревянных штырей, которые называются нагелями. В пазах высверливается отверстие, имеющее меньший диаметр, чем диаметр нагеля, чтобы соединение опорных элементов происходило внатяг.

Основание каркаса должно быть выполнено из 2 уровней: брусы по периметру фундамента укладываются друг на друга. Верхний брус используется для крепления вертикальных стоек каркаса. В нем выпиливается столько пазов, сколько предусмотрено стоек в конструкции дома.

Стойки устанавливаются в пазы, скрепляются нагелями и дополнительно подпираются специальными досками, называемыми укосинами. Укосины предотвратят перекос конструкции каркаса. После того как все стойки установлены, проводится обвязка верхних лаг. В брусах, укладываемых на стойки, должны быть также пропилены пазы, в которые вставляются вертикальные стойки. Прежде чем окончательно закрепить стойки в обвязке из верхних лаг, желательно убедится в том, что каркас построен без перекосов и дефектов.

Вертикальные стойки закрепляются в верхней обвязке из брусов с помощью длинных гвоздей (соток). Укосины после возведения каркаса из брусов убираются.

Затем требуется прикрепить горизонтальные перемычки из брусов между вертикальными стойками. Их соединение также проводится с помощью выпиленных пазов и длинных гвоздей. Каркас таким образом дополнительно укрепляется.

Обшивку вертикальных стоек можно выполнить фанерой или доской. Материал требуется прикреплять к вертикальным и горизонтальным стойкам сплошным щитом, без зазоров. Свободными должны оставаться проемы для окон и дверей. Их формируют в процессе обшивки здания.

Чаще всего для каркасно-щитовог о дома используется двухскатная конструкция крыши. Она выглядит как треугольник, легко монтируется, прекрасно защищает здание от осадков.

Процесс монтажа кровли можно разделить на три этапа.


Для возведения крыши требуется следующий материал.

    Брусы, минимум 15 на 15 см.

    Доска для обрешетки.

    Крепежная фурнитура.

    Кровельный материал.

Использовать для монтажа кровли тяжелые материалы, такие как, например, глиняная черепица, не рекомендуется. Они заметно утяжеляют конструкцию дома, что весьма опасно для каркаса и фундамента.

Монтаж крыши начинается с укладки несущих брусов, которые укладываются на конструкцию стен через 40 — 50 см. Края брусов должны выступать от наружных стен минимум на 40 см. Это нужно для того, чтобы осадки не попадали на стены и под крышу. На брусы настилается доска, которая станет полом чердака. Крепится доска гвоздями или саморезами к брусам.

Затем монтируется стропильная конструкция крыши. Устанавливаются треугольные фронтоны с двух сторон дома. Они формируют высоту крыши. Верхушки фронтонов соединяются брусом. Затем к этому брусу и к несущей верхней обвязке прикрепляются стропила. Они должны плотно прилегать к брусам, не вступать за пределы конструкции. На стропила прикрепляется обвязка из досок, которые делают конструкцию более надежной и стойкой.

На обрешетку из доски настилается утеплитель, на него — пароизолирующий материал и гидроизоляция. Поверх материалов монтируется кровля. После того как кровля смонтирована, требуется провести по периметру дома систему дренажа и ливневой канализации, которые отведут влагу с крыши, от стен и фундамента здания.

Видео — Как правильно монтировать стропила в двухскатной крыше

Установка дверей и окон

Если в доме планируется жить летом, то достаточно окон с одной рамой. Если же проживание в здании будет круглогодичным, то стоит установить стеклопакеты с несколькими стеклами. Это поможет избежать теплопотерь.

Таким же образом подбирается входная дверь в дом.

После того как крыша здания готова, вставлены окна и двери, требуется утеплить каркас дома. Утепление можно проводить как изнутри дома, так и снаружи. Оптимально использовать два типа утепления.

Материалы для наружного утепления


Каждый вид утеплителя обладает определенными свойствами. Если в доме планируется жить круглый год, то можно одновременно использовать несколько видов материала. Например, минеральная или стекловата располагаются между вертикальными брусами каркаса. Поверх крепится фанера или доски, на доски монтируются плиты пенополистирола и укрываются изолоном. Теплопотери при таком утеплении здания минимальные. Также изолон защищает деревянные элементы здания от проникновения влаги.

Поверх утеплителя монтируется фасадная облицовка. Это может быть сайдинг, имитация оцилиндрованного бруса или другой материал, который украсит фасад дома.

Материалы для внутреннего утепления дома

Перед утеплением стен внутри дома, требуется покрыть все деревянные детали специальными составами, которые защищают от гниения, плесени, вредителей. Затем нужно подобрать материал, которым будут облицовываться стены в помещении.

Материалы


Последний вид утеплителя наиболее удобен для монтажа, также его поверхность не требует предварительной подготовки для поклейки обоев или нанесения другого покрытия. Использовать данный материал можно не только для облицовки стен, но и для потолка.

Последний этап строительства каркасно-щитовог о дома — это прокладка внутренних электрических, сантехнических и газовых коммуникаций.

Видео — Каркасно-щитовой дом своими руками
