Проводка под дранку в деревянном доме. Монтаж электропроводки в деревянном доме – делаем сами, соблюдая правила

Электропроводка в деревянном доме является важным аспектом в строительстве. Несмотря на то, что древесина, которая используется для возведения домов и коттеджей, обрабатывается разнообразными пропитками для повышения огнеупорности, этот материал по-прежнему остается уязвимым. Если не укладывать электрическую сеть в доме по правилам, то можно подвергнуть свою семью опасности.

При желании прокладывать электросеть в деревянном доме самостоятельно, нужно придерживаться определенного свода правил – ПУЭ и СНиП. Они предусматривают краткий общий перечень требований, при соблюдении которых можно максимально себя обезопасить и предотвратить возгорания деревянного помещения. Проводка в доме своими руками должна прокладываться по четкой инструкции и каждый шаг должен быть предусмотрен.

ПУЭ (правила устройства электроустановок) – определяет требования по монтажу электрической сети в помещениях. Соблюдение предписаний ПУЭ считается дорогостоящим в реализации, но весьма целесообразным способом. Он является жестким и трудоемким в исполнении. По этой причине этим правилам следуют не часто.

СНиП и ПУЭ была прописаны для того, чтобы рассчитать абсолютную безопасность при условии протекания по кабелю любой нагрузки, обезопасить себя от короткого замыкания или воспламенения линии. Если в деревянном доме самодельная проводка не подвергается сравнительно высокому напряжению, тогда это не несет особой опасности.

Поэтому, прокладывая электропроводку в таком здании, следует учесть все факторы риск и принять правильное решение. Либо лини сделать по всем правилам ПУЭ и СНиП – дорогой, но надежной, либо она будет проведена быстрей и дешевле, но при высоких нагрузках ваш дом станет небезопасным.

В нормативном акте ПУЭ-6 есть особые требования для прокладывания электропроводки в деревянных помещениях. Для того чтобы на кабелях не скапливалась влага, конденсат пара, их помещают в трубы, гибки металлические рукава или короба. Это также дает проводам дополнительную защиту от механических повреждений.

Допускается соединение таких труб, коробов или металлических рукавов, если в помещении сухо, нет скопления газа, паров, конденсата и уровень влажности находится в норме. Соединение металлических рукавов, коробов и труб необходимо при негативных условиях в доме. Скрепление их между собой следует при содержании в помещении паров, газов, которые отрицательно воздействуют на изоляцию кабелей, их защитную оболочку, а также при наружной установке проводки, если на линию электросети возможно попадание влаги, масла и других жидкостей. После скрепления они уплотняются и герметизируются.

В пыльных домах делается уплотнительное соединения и ответвление труб, рукавов, коробов для защиты от пыли, мелкого мусора. Соединительные трубы, рукава и коробы используются как заземляющий или нулевой защитный проводник, выполняющие функцию «земли» или «ноля» в электропроводке. Запрещается проведение кабелей через вентиляционные каналы и шахты. Допускается лишь пересечение одиночным проводом, который находится в защитном металлическом рукаве или трубе.

Также прокладывание проводов за подвесным потолком должно выполняться в соответствии с нормами главы 7 ПУЭ. При монтаже электросети в частном деревянном доме требуется использование исключительно медных проводов. Также нужно тщательно подобрать вид кабеля, который сможет с запасом выдерживать требуемую нагрузку. Обязательно нужно следовать технике безопасности при прокладывании электрической линии в доме.

Как делать нельзя

Для того чтобы провести электросеть в деревянное знание нельзя использовать все методы монтажа для каменных домов или квартир. Нельзя монтировать провод на деревянный брус и другие конструкции без защиты. Магистральная силовая линия не должна прикрываться легко воспламеняемыми материалами или отделкой. Нельзя допускать воздействие на изоляцию проводки температурных перепадов, влажности, скопления пыли и грязи на проводах, частой деформации и перегибание проводов. Нужно исключить повышение нагрузки на всю домашнюю сеть.

Все эти факторы могут привести к повреждениям проводки, что в результате приведет к короткому замыканию. Если в деревянном доме воспламенилась оголенная часть электропроводки, тогда пожар неизбежен. Провода также не должны находиться без защиты. Домашние животные или грызуны могут перегрызть провод, чего необходимо избежать. Перерабатывая древесину возле проложенных проводов, скапливается большое количество стружки и трухи. В случае короткого замыкания воспламенению поможет наличие горючего материала.

Ввод кабелей в дом

Проведение электрических кабелей в частный деревянный дом очень ответственный участок работы. Не стоит всецело акцентировать внимание только на внутренней проводке в здании. Ввод силового кабеля в дом должен соответствовать современным требованиям. Нужно учитывать, что потребление энергии возросло, что увеличивает нагрузку на линию, а также воздействие на внешнюю изоляцию солнечных лучше, перепад температур, влаги, что впоследствии оголяет металлические жилы проводов. Есть два возможных способа заведения силовой линии в частный дом – подземная и воздушная.

Подземный способ провести электрическую линию является более надежным, но сложным и дорогостоящим. Кабель электропередачи полностью скрыт от воздействия внешних факторов, что снижает риск механического повреждения провода, попадания влаги и т. д. Для этого проводятся земляные работы. Кабель помещается на глубину более 80 сантиметров, а охранная зона должна быть помечена специальными табличками. Проход силовой линии под фундаментом дома делается со специальной металлической гильзой, через которую проходит провод. Гильза делается из толстостенных труб и прочного металла.

На сегодняшний день такой способ применяется при возведении новых домов, так как есть возможность продумать прохождение в здание всех коммуникаций с использованием новых технологий строительства. Воздушный способ. Такой метод применяется длительное время. На столбах линий электропередач допускается только квалифицированный работник с соответствующим допуском. Поэтому сделать ввод кабеля самостоятельно нельзя.

Используется кабель типа СИП от столба к дому. Самонесущий изолированный провод имеет очень прочную оболочку из полиэтиленовой структуры, устойчив к солнечному излучению и перепадам температур. Срок службы около 25-30 лет. Внутрь здания эта линия не заводится, только до распределительного щита. Для отдельного участка, который объединяет точку подключения линии и до распределительного устройства используется ВВГнг кабель. Может использоваться для стационарной проводки, а также и для наружной. Для надежности его помещают в электротехническую гофрированную трубу.

Подключение обычно проходит снаружи здания. В местах пересечения ВВГнг провода через деревянный брус дома, чердачные стены, перекрытия встраивается металлическая гильза для дополнительной защиты провода.

Видео “Проводка в срубовом доме”

Монтаж щитка

При монтаже щитка нужно следовать пошаговой инструкции по его установке. Разводка всей проводки напрямую подходит к распределительному щитку. В нем монтируется электрический счетчик, дополнительные защитные устройства, автоматические пробки (современный способ обесточить перенапряженную сеть), DIN-рейка, а также шины контура заземления и «нуля». Какие размеры должны быть у бокса не регламентированы, но на этом лучше не экономить, чтобы была возможность увеличить оснащение при повышении потребности в электроэнергии.

Установка счетчика проводится специалистами государственного учреждения, пломбируют его. Мощность действующих автоматов рассчитывается для каждой зоны отдельно. При перегрузке сектора в нем отключается прямая подача электричества, чтобы избежать негативных последствий. УЗО можно подключать на всю внутридомовую сеть. Это может отразиться на более частых срабатываниях автомата, но это не критично. Монтаж щитка проводится на прочной устойчивой вертикальной поверхности в доступном месте. В частных секторах он располагается снаружи здания.

При подключении проводов к распределительному щитку не используется обычная скрутка. Для этого применяется пайка или клеммные соединения. Клемы надежны и их легко заменит при необходимости. Выбирая, какой способ лучше сможет защитить электрический распределительный щиток, можно остановиться на защитном герметическом боксе, который предотвратит попадание влаги и от физических повреждений.

Открытая проводка

Нормами ПУЭ-6 открытая электропроводка в деревянном доме прокладывается на поверхности стен здания, вдоль потолков, а также по фермам и других строительных элементам сооружения (опоры, балки и другие). Открытая проводка прокладывается по натяжной струне, тросу, на специальных коликах. Используются изоляторы для электрических кабелей и шнуров, металлические трубы, более гибкие руками для подвижности линии, в лотках. Также существуют особые электротехнические плинтусы, в которые помещается провод, наличники с таким назначением, свободная подвеска.

Открытая проводка в частном деревянном доме подразумевает использование особой электротехнической гофрированной трубы для создания электрической линии. Для ее производства используется специальный устойчивый и негорючий вид пластика. Он значительно дороже обычных изоляционных элементов, но оправдывает своей надежностью. Такая гофрированная трубка весьма удобна для монтажа, так как она достаточно гибкая. Несмотря на свой не эстетичный внешний вид, этот изоляционный материал является одним из лучших для открытой проводки в деревянном доме.

Электротехническая трубка собирает большое количество пыли из-за некоторых особенностей материала, что требует постоянного ухода и протирания пыли с ее поверхности. Для монтажа открытой проводки могут использоваться электротехнические коробы. После возведения частного деревянного дома устанавливаются каналы в специальных коробах, которые обычно изготавливаются из огнеупорного пластика. В них протягивают кабеля, а затем герметично закрывают крышками.

Основная проблема использования такого монтажа – это усадка здания после постройки. Чем качественней используется деревянный брус для постройки, тем меньше уровень усадки дома. Если здание делается из клееного бруса, тогда обычно усадка составляет 1 сантиметр на 1 метр высоты дома. Тогда со временем в среднем для двухэтажного деревянного дома усадка будет составлять около 3 сантиметров. В том случае, если проводка была сделана с натяжением шнура, тогда она может лопнуть от избыточного натяжения и давления. В другом случае вылетят крышки коробов, и они треснут. Затем проводку нужно будет протягивать заново. Поэтому обязательно нужно учитывать усадку, делать небольшой запас провода в местах соединений, возле распределительного щитка, а также у электрического столба.

Скрытая проводка

Нормами ПУЭ-6 предусмотрено, что скрытая проводка в деревянном доме может быть проложена непосредственно внутри конструктивных элементов здания (стена, пол, перекрытия, фундамент), в перекрытиях деревянного пола, а также под съемным брусом. Скрытая электропроводка в доме может быть выполнена в нескольких способах – помещение кабеля в гибкие защитные рукава, трубы, коробы, в полых строительных конструкциях или замкнутых каналах. Также укладывание проводки может быть выполнено в штробленой борозде, которую замазывают специальной штукатуркой, или создание «монолита» в различных строительных конструкциях при их изготовлении на заводе.
Начинать монтаж скрытой проводки в деревянном здании рекомендуется с использованием для защиты помещения металлических рукавов или труб. Придерживаясь таких правил, можно избежать последствий искрения проводки, перегревания кабелей от излишней нагрузки в сети.

Обычно скрытая проводка прокладывается за деревянным брусом стен или пола. Необходимо, чтобы защитные элементы были минимально уязвимы для коррозии. Для этого нужно предварительно прокрашивать конструкции устойчивой краской, чтобы снизить вероятность ржавления и увеличить срок эксплуатации, или использовать трубы из специального материала – нержавейка (дорогая и надежная), оцинковка.

После того как трубы и рукава били подрезаны по необходимой длине на их концах остаются острые железные заусеницы и кромки, чего нельзя допускать при укладывании кабеля. Так как эти кромки могут повредить оплетку шнура их нужно зачистить точильным камнем или напильником. Можно использовать специально предназначенные пластиковые заглушки.

Если электропроводка в доме будет делаться под деревянным полом, тогда нужно поднять несколько брусков для более удобного укладывания рукава или трубы. В местах выхода проводки для подключения фурнитуры нужно сделать сверление в брусе. Провода, выходящие из основной линии можно поместить в медную трубку и утопить в стену. Медь достаточно гибкая, устойчива к коррозии и хорошо подходит для того, чтобы продолжить дальнейшие монтажные работы, однако этот материал достаточно дорогой. Если электрические кабеля будут утапливаться в стену, тогда для этого необходимо использовать дрель и перфоратор. В данном случае брус не убирается, а в нем высверливается продольная ложбина, куда в будущем будет укладываться провод.

По ГОСТ и ПУЭ существует стандарт для проведения электролинии в помещениях с перепадами температур. Если в деревянном доме не будет поддерживаться стабильная температура, соответствующая сезону, тогда трубы с кабелем нужно размещать под небольшим уклоном. Это связано с тем, что в таких домах может скапливаться конденсат, чего нельзя допустить. Небольшой уклон позволит накопившемуся конденсату постепенно стекать в нижнюю часть трубы и постепенно испаряться.
Так как в деревянных домах нет смысла использовать штукатурку, то проводка размещается обычно пол деревянным брусом пола или между перегородками стен, где есть углубления.

Собираясь монтировать в доме проводку, провести дополнительное освещение или добавить пару розеток не прибегая при этом к услугам профессионалов, приходится сталкиваться со множеством вопросов.

Суть этих вопросов сводится к одному - как выбрать из предлагаемого многообразия тот единственный вариант, который будет верой и правдой служить много лет.

В данной статье мы расскажем, как и какой провод лучше выбрать для проводки в доме.

Первое, с чем необходимо определиться, каким проводом делать проводку в деревянном доме - медным или алюминиевым . Хотя использовать можно и то, и другое, однако специалисты предпочитают все же медь:

Преимуществ перед медью у алюминия всего два:

  • он более гибкий , что облегчает монтаж,
  • он гораздо дешевле .

По всем остальным параметрам алюминий меди уступает:

  • быстро окисляется (а окисел хуже проводит ток и это место быстро будет нагреваться),
  • после нескольких изгибов может сломаться , поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, придется избегать их многократных перегибов в одном и том же месте,
  • в винтовых зажимах алюминий со временем выскальзывает , ослабляя контакт, и все места, где есть зажимы, требуют периодических проверок.

Сердечник может быть сделан из алюмомеди - недорогого композитного материала , который с одной стороны объединяет хорошие свойства обоих материалов, а с другой - уступает каждому из них по показателям.

Провода различаются количеством жил (одно- и многожильные, каждая жила может быть одно- и многопроволочной), сечению и номинальному рабочему напряжению, изготавливаются с изоляцией на 380, 600 и 3000 В переменного тока. Токопроводящие жилы могут быть заключены в оболочку из винипласта, ПВХ или резины.

Чтобы предохранить провод от механических повреждений, его могут покрыть х/б оплеткой . Если же он предназначен для прокладки в местах, предполагающих возможность механического повреждения, его дополнительно защищают оплеткой из оцинкованной стальной проволоки.

Несмотря на то, что алюминиевые провода дешевле, в последнее время медные все больше вытесняют их, потому что многие домовладельцы ставят во главу угла надежность.

Хотели бы узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем о всех нюансах, а также как должна выглядеть .

О правилах монтажа скрытой проводки в деревянном доме, читайте в этом .

Ретро-проводка – это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать проводку привлекательной. Подробная и полезная информация .

Маркировка

В маркировке заключена информация о материале, из которого изготовлены токопроводящие жилы, степени гибкости, изоляции и конструкции защитной оболочки:


Например, 4х2,5-380 означает 4-жильный провод с сечением жил в 2,5 кв. мм.

Давайте разберемся, какой провод нужен для проводки в доме. Выбирать надо, учитывая максимальную величину потребляемого при нагрузке тока, которую определяют по формуле Р/220 , где Р - паспортная мощность подключаемых приборов. Так, для 100-ваттной лампочки ток составит 0,5А. Зная суммарную мощность всех подключаемых приборов можно подсчитать, подойдет ли выбранный провод или нужно подбирать другой.

Выбор для дома делают из расчета, что на каждый киловатт нагрузки нужно 1,57 кв. мм . Следует придерживаться мощностных характеристик:

  • для меди 8 А на 1 кв. мм;
  • для алюминия 5 А на 1 кв. мм.
Например, если в доме устанавливается агрегат мощностью 5 кВт, то провод для его подключения должен быть рассчитан на 25 А, то есть сечение медного провода должно быть 3,2 кв. мм или больше. Принимая во внимание, что проводимость алюминия составляет около 2/3 (62%) от проводимости меди, его сечение должно быть больше.

Диаметр токоведущей жилы измеряют микрометром или штангенциркулем и рассчитывают по формуле S=3,14D2/4, где D- диаметр в миллиметрах . Если жила многопроволочная, то результат определяется сложением сечений всех проволок.

При монтаже проводки можно ориентироваться на такие показатели сечений:

  • 2,5 кв. мм - розетки, кондиционер, стиральная машина, накопительный водонагреватель;
  • 6 кв. мм - электроплита;
  • 1,5 кв. мм - освещение.

Нагрузка также должна соответствовать способу прокладки. : открытая проводка лучше охлаждается, резиновая изоляция допускает нагрев не выше 65 градусов, пластмассовая - 70 градусов. Вот как зависит вид провода от способа укладки проводки:


Практикующие электромонтажники рекомендуют не экономить, а использовать медные многожильные провода даже там, где можно обойтись одножильным, потому что многожильные, при одинаковом сечении с монолитным, на 5–10% лучше держат перегрузки.

К тому же многожильный провод технически нецелесообразно подделывать, а в «монолите» есть опасность нарваться на подделку - сплав с добавлением меди. Но в любом совете от специалиста есть доля предвзятости, поэтому владельцу дома все же лучше самому определиться, что важнее - экономность алюминия или качественность меди.

Если к такому ответственному этапу ремонта подходить соответственно , можно никогда не узнать, что такое оплавившаяся изоляция, пожар или короткое замыкание. Особенно ответственно нужно подходить к обустройству бань и саун - там повышенные температура и влажность, что приводит к скорейшему износу изоляции.

Соблюдая правила техники безопасности и рекомендации ГОСТов можно защитить от пожара не только собственное жилище, но и свою жизнь.

Как выбрать провод для электропроводки в частном доме или квартире, вы можете узнать из видео-обзора:

Правила Устройства Электроустановок (ПУЭ) главный документ для любого электрика. Проектировщики тоже чтут его и соблюдают.

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* - в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка - проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка - проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Открытая проводка

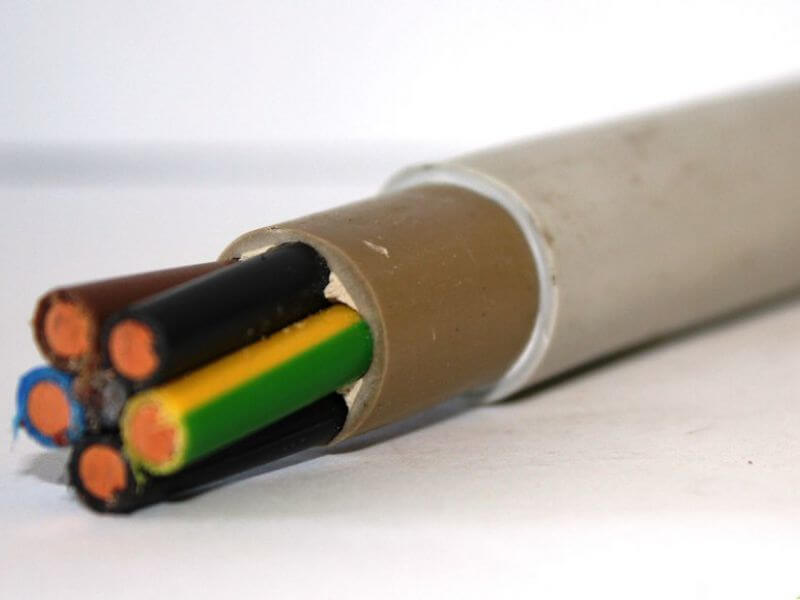

Допускается монтаж на стены кабеля в тройной изоляции NYM или кабеля не распространяющего горение. В маркировке таких материалов есть приписка «нг» (пример кабель ВВГнг). Другой тип кабеля монтируется на подкладку из негорючих материалов, выступающих от края изоляции на расстояние не менее 10 мм.

Наиболее распространенные варианты монтажа:

  • В металлической или пластиковой гофре. Не смотрится эстетично.
  • В плинтусах. Горизонтальные участки прокладываются без проблем. С вертикальными сложнее.
  • Декоративные кабельные тоннели (пластиковый короб с крышкой). Проблематичность – при усадке дома возможна деформация конструкции.
  • Проводка на фарфоровых изоляторах. При условии, что провод отстоит от стены на 10 мм, такой способ считается правильным.
  • Проводка по стене на скобах. Возможна при применении кабеля не распространяющего горение.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные - металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет - рядом прокладывается другая линия.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница - значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Проверенные отечественные меры

  • Никакие иностранные клеммники и другие способы монтажа проводов не смогут быть лучше пропаянной скрутки.
  • Отечественный медный кабель является действительно медным.
  • Сечение отечественного кабеля соответствует заявленным параметрам. Этот пункт нынче спорный. Увы, не всегда.

Итог

Специфику электропроводки в деревянном доме определяют два фактора – горючесть материала и усадка дома. Слов «архитектура, дизайн, эстетика» в ПУЭ нет.

Как сделать электропроводку в деревянном доме – дело заказчика. Подрядчики могут сделать любую. Могут по правилам, могут и с нарушениями. Выбор для заказчика не очень лёгкий и сделать его будет надо на стадии проектирования.

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен.

Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас…

Проводка в деревянном доме своими руками

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО - для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один - на освещение улицы. Если будет использоваться какое-то мощное электрооборудование - бойлер, электрокотел, электроплита и т.п. - для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм 2 толщина стенок может быть любой;
  • при сечении до 4 мм 2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм 2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм 2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть - хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное - оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:


Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» - желто-зеленый;
  • «ноль» - белый;
  • «фаза» - красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично - можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны - не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Электропроводка в деревянном доме своими руками

При разработке схемы электропроводки в коттедже из бревна или бруса приходится сталкиваться с множеством ограничений и трудностей. Чтобы сделать ее правильно, необходимо соблюсти массу СНиПов и норм ПУЭ. Проводка в деревянном доме должна быть абсолютно безопасной с как электротехнической, так и пожарной точки зрения. Чем дерево не обрабатывай, оно все равно остается горючим материалом. Поэтому укладку электрических проводов в здании из него производить следует максимально внимательно и с соблюдением соответствующих правил.

Основные требования к проводке в деревянном доме

Все деревянные частные дома отличаются повышенной пожароопасностью. Требования по монтажу в них электрической проводки отличаются от тех, что предъявляются к строениям из кирпича или бетона. Не зря проблемы в домовой электросети являются одной из основных причин возникновения пожаров в коттеджах из дерева.

При проектировании электропроводки в деревянном доме вопросы эстетики интерьера лучше отодвинуть на второй, а то и третий план. Во главу угла здесь следует поставить безопасность и еще раз безопасность. Необходимо с одной стороны до минимума свести вероятность короткого замыкания и нагрева проводов, а с другой – создать негорючую преграду между деревом и потенциальными искрами.

Если подойти к дизайну креативно, можно интересно вписать наружную электропроводку в интерьер

Существует масса СНиПов и ГОСТов, регламентирующих создание внутренней электросети в деревянном здании. Но основной документ – это ПУЭ (Правила Устройства Электроустановок). В последней реакции он был серьезно ужесточен в вопросе организации электропроводки в помещениях, стены которых возведены из древесины. Поэтому если при изучении норм выявляется конфликт между разными документами, то ориентироваться надо именно на ПУЭ.

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

  • открытым способом;
  • по скрытой технологии (внутри стен);
  • с укладкой в специальные кабель-каналы.

Можно использовать кабели ВВГ или ПВС с приставкой «нг». Только они имеют изоляцию, которая не склонна к распространению огня. Другую кабельную продукцию в данном случае стоит обходить стороной.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

  • Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
  • Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
  • Сборка вводного щита с защитой и электросчетчиком.
  • Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
  • Подсоединение выключателей и розеток.
  • Проверка сопротивления изоляции.
  • Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Подключение к сети и ввод в эксплуатацию

После соединения проводки, щита и розеток в единую сеть ее надо проверить. Для каждой линии необходимо провести тест на соответствие сопротивления изоляции нормам. Даже нормальный с виду кабель может иметь незаметные глазу повреждения изоляционной оплетки.

Без тестирования на сопротивление выявить проблемные места в электросети дома невозможно. Эту работу стоит перепоручить профессиональному электрику. Выполнять ее самому стоит только при наличии соответствующих электротехнических познаний и оборудования.

Специалисту следует доверить также расчеты сечения жил и УЗО, а после пригласить профессионала и для общей проверки собранной электрической сети перед ее вводом в эксплуатацию. Рисковать и экспериментировать с электричеством не стоит.

Ввод электричества в дом

Саму проводку в деревянном доме можно уложить самостоятельно. Однако подготовку правильного электропроекта и окончательную проверку стоит возложить на толкового электрика.

Подключение к общей поселковой сети производится электромонтажниками сбытовой организации. Они еще раз проверят, все ли соответствует нормативам и техусловиям, а только потом подключат коттедж к электроснабжению. И вот здесь есть один момент – если они выявят, что внутридомовая электросеть собрана с нарушениями правил, то просто откажут в подключении. К их приходу все должно быть готово изначально.

Варианты подключения СИП к внутридомовой сети

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

  • некачественное соединение жил (такие контакты потом начинают греться);
  • использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
  • неиспользование металлических гильз и распределительных коробок;
  • применение несоответствующих требованиям кабелей;
  • неправильный подбор сечения жил и параметров защитных приборов;
  • использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

Заключение

Смонтировать самостоятельно электросеть в коттедже вполне может сам хозяин. Только надо четко понимать, электропроводка в деревянном доме – это не какая-то ерунда. Чтобы грамотно ее спроектировать и собрать, необходимо обладать должной квалификацией и определенным опытом. Малейшие упущения потом приведут к серьезным проблемам. К обустройству этой внутридомовой инженерной системы важно подходить со всей серьезностью.

Смотрите также видео об ошибках при прокладке электропроводки в деревянном доме

Читайте про другие наши материалы:

Частные постройки из бруса и бревен отличаются внешней привлекательностью, комфортом проживания и экологичностью. Но их относят к категории зданий с повышенной пожароопасностью, что обусловлено горючестью древесины. Поэтому проводка в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике Электротехническое оборудование Строительных норм (СНиП) и Правилах устройства электрических установок (ПУЭ).

Требования к монтажу и общий план выполнения работ

Если строго придерживаться положений ПУЭ и СНиП, обустроить надежную и безопасную в эксплуатации систему электроснабжения деревянного дома реально своими руками. Для начала необходимо ознакомиться с ключевыми требованиями указанных правил и норм:

  • Обязателен грамотный скрупулезный расчет сечения кабелей. Для их изоляции применяют негорючий материал.
  • Желательно укладывать открытую электропроводку.
  • Скрытая разводка не рекомендована для сооружений из дерева. Если приходится использовать именно ее, следует работать с кабелями в металлической трубе либо в иной оболочке.
  • В распределительном щитке монтируют и подключают устройство защиты (УЗО) и автоматический выключатель.

Электропроводку делят на внешнюю и внутреннюю. Первая прокладывается на улице и подводится к домашней сети по подземным колодцам и каналам или по воздуху (навесом).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, а внутри жилища разрешается применять только изделия с медными. Их соединение выполняется в особом переходнике под названием гильза. Она идет от электросчетчика на наружной стене постройки к распредщиту.

Проводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

  • Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
  • Подготавливается проект электроснабжения.
  • Производится подбор и закупка выключателей, розеток, проводов, технических устройств.
  • Выполняется ввод питания в здание, подключение защитного автомата, электросчетчика и распределительного щитка (РЩ).
  • Кабель разводится по дому.
  • Монтируются осветительные приборы, розетки, выключатели.

В последнюю очередь подключают УЗО и обустраивают систему заземления. После этого сделанная своими руками проводка испытывается на работоспособность и безопасность эксплуатации.

Нюансы составления проекта энергоснабжения деревянного дома

Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.

После расчетов создается схема прокладки электрики. Порядок действий простой:

  • Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
  • Для подключения техники подбирается подходящий тип кабеля.
  • На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
  • На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
  • Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
  • Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.

На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.

В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:

  • Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
  • Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
  • Повороты внутренней проводки делаются под углом в 90°.
  • Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.

Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм Напряжение, В
380 220
Мощность, кВт Ток, А Мощность, кВт Ток, А
120 171,6 260 66,0 300
95 145,2 220 57,2 260
70 118,8 180 47,3 215
50 95,7 145 38,5 175
35 75,9 115 29,7 135
25 59,4 90 25,3 115
16 49,5 75 18,7 85
10 33,0 50 15,4 70
6 26,4 40 10,1 46
4 19,8 30 8,3 38
2,5 16,5 25 5,9 27
1,5 10,5 16 4,1 19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Более доступным по цене является кабель с маркировкой ВВГнг. Его изоляция выполняется с помощью ПВХ (поливинилхлоридного) пластиката, который не поддерживает горения.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования. Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки.

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Подходящий тип ВА подбирается по току короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

  • В корпус распредщитка монтируется счетчик электроэнергии.
  • На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
  • Вход вводного автомата соединяется с клеммами прибора учета.
  • На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
  • Все зажимы электрооборудования соединяются проводом с одной жилой.

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

  • Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
  • Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
  • Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.
  • Гофротруб, заполняемых кабелями максимум на 40%.
  • Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели. В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

Популярные способы внутренней прокладки кабелей

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

  • Производится разметка (по имеющемуся проекту) линии прокладки сети.
  • С канала для кабеля снимают крышку.
  • Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
  • В намеченных местах монтируются распределительные коробки.
  • Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов.

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

  • Проделывают в стенах штробы.
  • Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
  • Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
  • Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

Кратко о методах соединения проводов и тонкостях процедуры

Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:

  • Скруткой.
  • Самозажимными Wago-клеммами.
  • Специальными колпачками.

Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.

Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.

Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:

  • провода зачищают и скручивают;
  • накрывают место соединения описываемым изделием.

Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.

Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.

Финальные стадии работ – остались мелочи

ПУЭ требуют, чтобы все бытовое электрооборудование с корпусом из металла (холодильники и морозильные шкафы, стиралки-автоматы, бойлеры, печи) заземлялось. Эту операцию легко выполнить самостоятельно:

  • Нарезаются три арматурных прутка сечением 3 и длиной 300 см.
  • Во дворе дома копается треугольный ров глубиной 0,3 м со сторонами 1 м.
  • Стержни монтируются в грунт по углам траншеи, соединяются друг с другом сваркой и стальными заготовками.
  • К одному из прутков прикрепляется проушина (петля). Ее делают из стали толщиной 10 мм.

Проушину соединяют в электрическом щите с заземляющей жилой. Она имеет желто-зеленый изоляционный слой.

Устройство защитного отключения ставится в щитке после счетчика. Оно исключает риск поражения человека электричеством при пробое последнего на корпусе бытовой техники. УЗО подбирается по двум показателям:

  • Номинальный ток. Его величину берут на порядок выше характеристики установленного в цепи автовыключателя.
  • Ток утечки. Для жилых помещений с нормальной влажностью приобретают устройства с порогом срабатывания 30 mA, для ванных, санузлов и кухонь – 10 mA.

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами электротехнических сертифицированных центров и лабораторий. Они проводят комплексные испытания:

  • осматривают разводку на правильность установки;
  • замеряют сопротивление «ноль – фаза», заземляющего контура и изоляции;
  • проверяют срабатывание УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям энергосбыта, которые приедут пломбировать электросчетчик.
