СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

специальной технической пристройки;
чердачного помещения;
индивидуального помещение, отделенного от основной постройки;
в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

квадратура кухни 15 м2;
высота потолков 220 см и более;
размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
в окне должна быть форточка;
двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

принудительная вентиляция дороже в монтаже;
при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
естественная вентиляция не требует больших финансовых затрат;
легкая в монтаже;
не требует особого ухода;
естественный воздухообмен зависит от погодных условий;
принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Газоходы в многоквартирном или частном доме считаются обязательным элементом вентиляции. Вытяжная конструкция дымовой трубы может быть наружной и внутренней. Устройство дымохода имеет разные варианты выполнения. При этом важно знать, какие бывают размеры, виды, нормативы для каналов отвода.

Вытяжка используется для принудительной вентиляции. В ее конструкцию входит воздухозаборник, сужающий к раструбу. Последний монтируется к трубопроводу. Данный механизм можно встретить над плитами. Для системы отопления выполняется подобная система, но отличается выполнение. Для газового котла роль вытяжки выполняет дымоход.

Необходимость установки дымохода:

Вывод продуктов сгорания газа и их препятствие попадания в дом;
Тяга для попадания кислорода в систему;
Эффективное использование системы.

Но данные функции будут обеспечены при правильном монтаже системы. Все работы по установке и введения в эксплуатацию должны быть согласованы с газовой службой. Но при использовании газового баллона разрешение службы не нужно. Но при проверках могут быть найдены нарушения и систему запретят эксплуатировать.

Виды дымоходов для газовых котлов

Дымоход для котла создают оптимальные и безопасные условия для работы, выводив продукты горения. Но перед установкой необходимо выбрать схему и вариант установки. Дымоходы разделяют в зависимости от материала изготовления.

Виды дымоходов:

Из кирпича. Для его установки необходимый фундамент, поэтому монтаж системы выполняется на этапе проектирования дома. Внутреннее покрытие труб должно быть достаточно гладким. А сам кирпич устойчивым к агрессивным парам.
Из нержавеющей стали. Материал устойчив к химическим и механическим воздействиям. На вид система имеет сэндвич конструкцию. Во внешнюю трубу из нержавейки монтируется изделие с меньшим диаметром.
Коаксидальная конструкция. Это раздельный дымоход, когда труба входит в трубу. По одной поступает кислород для горения, по другой – выходят продукты горения. Благодаря этому эффективность горения и использования топлива увеличивается. При этом данная конструкция считается экологически безопасной.
Из керамики. На вид это теплоизоляционные керамические блоки, смонтированные в бетонном основании. Керамический дымоход имеет много преимуществ, но главное правильно стыковать модули.

Предлагаем изучить преимущества установки дымоходов коаксиального типа:

Определенные плюсы и минусы подходят для каждого конкретного случая. Главное, чтобы конструкция соответствовала строительным нормам и правилам. СНиП прописывает правильность установки любых разновидностей дымохода.

Нормы и требования к газовой трубе в частном доме

Все работы с дымоходом, начиная с проектирования и заканчивая установкой, строго регламентируются строительными нормами. Вся информация указана в СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Если пренебречь данными правилами, то трубопровод окажется опасным при использовании.

Главные нормативные требования:

Хорошая тяга обеспечит быстрый вывод продуктов горения;
Термическая стойкость;
Все соединения должны быть обработаны герметиком;
Участок трубы через кровлю должен быть обязательно цельным;
Для сбора и вывода жидкости предусматривают в системе конденсатосборник;
При наличии поворотов придется оборудовать люки ревизии, который помогут контролировать состояние дымохода;
Оптимальная длина ответвлений не должна быть больше 1 м;
Количество поворотов не больше 3;
Для хорошей тяги дымоходная труба должна быть выше конструкции крыши;
Расстояние между горючими материалами составляет 25 см, негорючими – 5 см.

Газовый котел чаще всего размещен в отдельном помещении – . Предполагается герметичность всех соединений. Все остальные правила монтажа описаны в вышеуказанных нормах.

Герметичность соединений обеспечит изоляцию конструкции, продукты горения не будут выходить за пределы системы.

К элементам дымохода входит газоход, трубы, ревизия и соединительные элементы. Газоход представляет собой канал, который находится на месте перехода котла в трубу. Ревизия используется для очистки конструкции. Она размещена снизу дымоотвода.

Узнайте о правильном выборе труб для дымохода и особенностях изготовления дымоотводящей системы:

Последовательность устройства дымохода газового котла в частном доме

Выделяют внутреннюю и наружную систему монтажа. Все зависит от этапа планировки конструкции. При постройке дома выполняют внутреннюю систему. В готовых постройках выполняют наружное строение.

Наружная система характеризуется необходимостью полной теплоизоляции дымохода. Для хорошей работы потребуется следовать всем нормам и правилам. Для конструкции выбирают однотипные элементы. Их соединение достаточно простое. При этом система находится в свободном доступе для обслуживания.

При внутреннем размещении система должна устанавливаться в строго вертикальном порядке, без отклонений в диаметре труб.

Внутренняя конструкция требует теплоизоляции только на участке, который находится на улице. Система небезопасная: дым может проникнуть в помещение, высокая пожароопасность. Количество элементов конструкции достаточно много, поэтому установка имеет определенные сложности. Эксплуатация дымохода также имеет свои сложности.

Последовательно внутренней установки:

Разметка конструкции и соединительных элементов;
Оборудование проема для дымохода;
Соединение котла с газоходом через специальный патрубок;
Монтаж ревизии и тройника;
Установка труб;
Прикрепление хомутов на стыках;
Монтаж кронштейнов;
Теплоизоляция.

Внутренняя система монтируется на этапе постройки дома и возведении фундамента. Именно так можно сделать безопасное сооружение. Благодаря этому количество жидкость в трубах минимальное. В противном случае потребуется оборудовать конденсатосборник.

Как правильно установить дымоход на газовый котел

Установка дымохода должна быть соответствовать строительным нормам. Иначе возникнут проблемы с эксплуатацией конструкции. Все особенности монтажа учитываются в ряде правил и рекомендаций.

Советы по установке:

Максимальных уклон труб – 30 градусов;
Для отвода конденсата подразумевают монтаж конденсатосборника на поворотах системы;
Заранее следует обдумать разметку капельника и ревизии;
В обязательном порядке оборудуются заслонки для стабилизации тяги;
На улице требуется обязательно утеплить трубу;
При стыковке элементов не должно возникать щелей и зазоров;
Стыки потребуется хорошо загерметизировать;
Установка трубы должна быть в строго вертикальном положении;
Для утепления можно использовать минеральную вату, а поверх нее установить кирпичный слой.

Кроме этого следует особое внимание уделить материалу изготовления дымохода. Лучше всего выбирать огнеупорные элементы. Сама труба должна быть ровной, изгибы и неровности не приветствуются. До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными.

Главной причиной поломок дымохода является наличие конденсата. На этапе проектирования важно обдумать отвод жидкости с трубы.

К внутреннему устройству трубы должен быть свободный доступ для очистки и ремонтных работ. При отклонении от норм газовая служба может запретить использование котла. Важно правильно и ответственно подойти к процессу монтажа.

Этапы установки трубы для газового котла

Сначала происходит закупка оборудования, подготовка всех инструментов и материалов. Также заранее должен быть приготовлен проект, схема и все расчеты. После этого можно построить ветканал.

Как построить дымоход:

Сначала выполняется предварительный сбор конструкции, чтобы убедится в целостности и комплектности материалов;
Затем дымоход подсоединяется к газовому котлу;
Все элементы конструкции необходимо зафиксировать соединительными деталями;
Затем система проверяется на герметичность.

Вывод наружной трубы с котельной выполняется через стену. Иногда могут использовать готовую вентиляцию или окно. В стене придется сделать отверстие нужного диаметра для трубы и теплоизоляции.

Не нужно торопиться с отверстием. Для начала следует убедиться в точности расчетов.

В полученное отверстие вставляется одна секция труб, закрепляется и изолируется. На улице постепенно добавляют секции и делают проверку отвесом. С помощью кронштейнов дымоход крепится к стене. Конец дымохода оборудуется крышей.

Борьба с жидкостью: конденсатосборник для дымохода

Конденсатосборник представляет собой специальный отсек в трубе, где скапливается жидкость. Но уменьшить количество конденсата можно и другими способами. Так следует использовать только просушенное топливо.

Дым должен свободно передвигаться по трубам, поэтому стенки дымохода должны быть гладкими и ровными, с минимальным количеством изгибов.

Правильная эксплуатация трубы предусматривает регулярную чистку от сажи и загрязнений. Дополнительные устройства также приветствуются. Потребуется смонтировать защитный колпак, сборник, ограничитель и отводчик.

Если температура газов превышает 100 градусов, то конденсат не будет оседать на стенках дымохода, а просто испарится. Соблюдение норм гарантирует эффективное использование дымохода. Следует придерживаться всех габаритов и мест размещений труб.

Разновидности дымоходов для газового котла в частном доме (видео)

Дымоход нужен для любого котла АОГВ. Не важно, выполняется внутренний монтаж или наружный, но следует во всем соблюдать основные нормы и ГОСТ. Вентканалы настенного газового котла должны быть хорошо изолированные и утепленные.

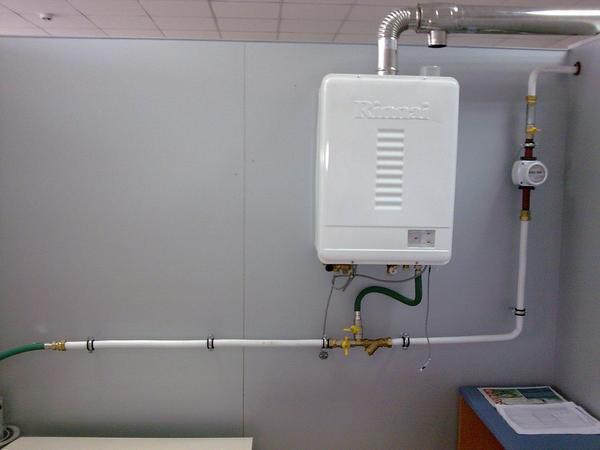

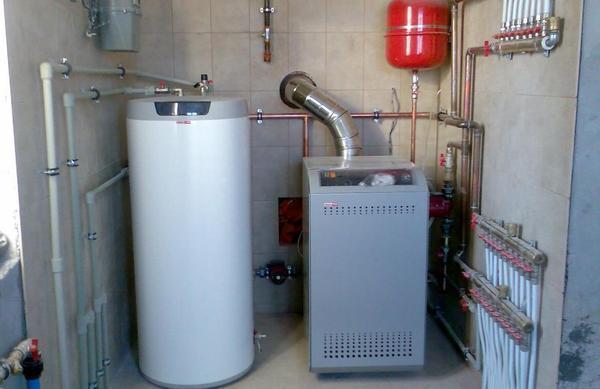

Примеры дымоходов для газового котла (фото)

Газовая котельная в своем доме обязательно снабжается вытяжкой соответственно стандартов СНиП. При эксплуатации котла, работающего на газообразном топливе, возможна его утечка, что, в свою очередь, может явиться причиной пожара или взрыва.

В связи с этим к помещению предъявляются повышенные требования по технике безопасности. При этом необходимо соблюдение всех правил по вентиляции, их следует брать за основу при проектировании помещения для котла.

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это наименьшее, что сопровождает человека при отравлении газом.

Наиболее опасны его протечки, поскольку часто это приводит к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это вызвано тем, что для нормального горения топлива нужен свежий кислород. А если его не будет хватать из-за слабой вентиляции, то газ хуже горит и, соответственно, котел меньше отдает тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником накопления газа и гари внутри отводящей трубы, в результате чего снижается ее проход, ухудшается тяга и случается задымление помещения.

Требования к вытяжке

В газовых котельных предъявляются повышенные запросы к вентиляционной системе.

При этом такие помещения допускается оборудовать:

Как отдельную постройку.
Пристраивать к зданию дома.
В подвале.
В выделенной комнате здания.

Если оборудование рассчитано на сжиженный газ, то подвальные и чердачные помещения использовать для этих целей нельзя, так как удельный вес газа больше, чем у воздуха.

В результате этого он опускается в случае протечек и будет взрывоопасным. Наряду с выделением отдельных помещений, современные настенные котлы разрешено размещать на кухне.

Вытяжка для газового котла в частном доме выполняет две основные функции:

Она необходима для эффективного функционирования оборудования;
Процесс горения, происходящий в нём, невозможен без регулярного поступления кислорода.

Во-вторых, проветривание обеспечивает безопасность живущих в доме людей. Циркуляция воздушных потоков предотвращает накапливание влаги, что, в свою очередь, не позволяет появиться плесени и опасных для здоровья грибков. В случае непредвиденных ситуаций вентилирование защищает от интоксикации угарным газом, возгораний и взрывов. В этой статье рассмотрим, из каких компонентов складывается вытяжная система для газового оборудования и как установить её самостоятельно в своём доме.

Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

площадь кухни составляет не менее 15 м 2 ;
потолок располагается на высоте 2,2 м и выше;
достаточное остекление (совокупная площадь окон) — не менее 3 см 2 на м 3 кухни;
окна снабжены фрамугами и форточками;
между газовым устройством и стеной есть расстояние 10 см;
стены отделаны огнестойким материалом;
обеспечен приток воздуха через щели, например, внизу двери.

Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м 3 для устройств мощностью 30-60 кВт и не менее 15 м 3 для 60 кВт.

Как подобрать материал для вытяжки?

В этих целях может использоваться кирпич, оцинкованная и нержавеющая сталь и керамика. Рассмотрим подробнее каждый из них, а также изучим, какие ещё варианты предлагает рынок и инженерия.

Вытяжка из кирпичной кладки

Хотя кирпич и используется строителями при обустройстве вентиляции, его свойства не позволяют сэкономить на других материалах. Во-первых, кирпичная кладка недолговечна. Наиболее комфортными для неё являются условия постоянного контакта с горячими газами. В противном случае образуется конденсат, который приводит к её быстрому разрушению. Во-вторых, кирпичный дымоход трудоёмок в установке, имеет сложную конструкцию и неоправданно высокую стоимость. Поэтому если перед вами стоит задача обустройства дымохода для газового котла, лучше обратить внимание на другие варианты. Из кирпича в данной ситуации складывают шахту. Этот же вариант можно выбрать, если по каким-то причинам отопление дома газом сейчас невозможно, но в будущем планируется использовать именно его.

Если кирпичная кладка выбрана в качестве материала для шахты, то сам дымоотвод собирают из одноконтурных оцинкованных труб. Толщина их стенок подбирается с учётом температуры выходных газов.

Стальная вытяжка

В рассматриваемой ситуации очень удобны стальные трубы. Они просты в установке, если сравнивать их, например, с кирпичной кладкой. Толщину стенок выбирают в зависимости от нагрева. Газовые котлы вырабатывают достаточно горячий отходящий газ, порядка 400-450˚С, поэтому стенки в толщину должны составлять 0,5-0,6 мм. Однако подводные камни есть и здесь. Конечно, сталь устойчива к негативному воздействию конденсата. Но в среднем её износостойкость значительно ниже, чем, например, износостойкость керамических изделий. Кроме того, тонкостенные трубы быстро прогорают, если использовать их с твердотопливными устройствами, поэтому такой вариант не оптимален в случае использования разных типов нагревательных элементов в разный период времени. Сталь выбирают:

при реконструкции;
если не предусмотрено место для керамической вытяжки.

Так как стальные вентиляционные каналы зачастую портят экстерьер частного дома, их закрывают кирпичной кладкой или другими отделочными материалами.

Стальные трубы выпускают на рынок в двух вариациях — одноконтурными и двухконтурными. Второй вариант на жаргоне называют «сэндвич». Он состоит из двух труб, вложенных одна в другую, зазор между которыми заполнен огнеупорной базальтовой ватой. Толщина внутренней трубы определяется температурой выходных газов (напомним, что эта величина составляет 0,5-0,6 мм для рассматриваемых в статье устройств).

«Сэндвичи» считают более экономичными среди всех стальных вариантов вытяжки. Такой вывод напрашивается сам, если взять в расчёт хорошую теплоизоляцию, повышающую коэффициент полезного действия отопительного прибора.

Двухконтурные стальные дымоходы делают из нержавеющей и оцинкованной стали. Оба металла комбинируются в «сэндвичах», так как использовать только нержавейку экономически нецелесообразно. Разница между оцинкованной и нержавеющей сталью заключается в более высокой стойкости последней к конденсату, что негативно сказывается на её цене. В остальном свойства этих двух материалов не уступают друг другу.

Критически важно, чтобы внутренняя часть двухконтурной конструкции была сделана именно из нержавейки, материал внешней части особой роли не играет. Это обусловлено свойствами цинка. Его нагрев выше, чем на 419,5°С, опасен. В этой ситуации металл окисляется, дальнейшая химическая реакция приводит к выделению ядовитых паров. Всё становится ещё хуже при повышенной влажности, которой не избежать при вводе в эксплуатацию газового котла. Поэтому при покупке сэндвич-конструкции обратите на это внимание.

В принципе, двухконтурный дымоход можно сделать самостоятельно, не имея при этом особых навыков. Для этого трубу из нержавейки заверните в огнеупорный теплоизоляционный материал. При выборе последнего можно обратить внимание на базальтовое волокно, керамзит или полиуретан. Затем всё вместе поместите в оцинкованную трубу большего диаметра.

Особенности установки вентиляционного столба из стали:

Сегменты собираются методом «труба в трубу» по порядку, начиная с нижнего;
Для удобства последующей чистки столба предусмотрите достаточное количество ревизионных колодцев;
Для устойчивости стеновые кронштейны крепятся приблизительно с шагом в 150 см;
При проектировке обратите внимание на горизонтальные сегменты — они не могут быть длиной более 1 метра, если не предусмотрена принудительная тяга.

Керамическая вытяжка

Этот вид вытяжки наиболее универсален, поэтому является идеальным вариантом, если планируется переход с газового топлива или на него. Они удобны в чистке, устойчивы к загрязнениям, за счёт высокой газоплотности и к агрессивным химическим соединениям, поэтому можно не волноваться за попадание ядовитых веществ в жилые комнаты. И, конечно, керамика долговечна.

Но есть и минусы. Керамические трубы обладают высокой впитываемостью влаги. Если вы остановили свой выбор на них, придётся обеспечить хорошую внешнюю вентиляцию и снабдить конструкцию конденсатоотводчиками, иначе вложенные силы и средства не оправдают себя.

В дымоходах керамика в одиночку не используется. Чтобы максимально использовать её положительные свойства, она комбинируется с минватой и камнем. Проще говоря, керамическая труба заворачивается в изоляционный материал, а затем помещается в керамзитобетонную оболочку.

Структура коаксиальной вентиляции

При проектировке вентиляции для газовых котлов обратите внимание на компактную конструкцию «труба в трубе», или, иначе — коаксиальный дымоход.

Коаксиальные системы, в силу своих особенностей, подходят для теплогенераторов с закрытой камерой сгорания (коим и является газовый котёл). Кислород, необходимый для горения, попадает по внешней трубе, а отходящие газы удаляются по внутренней. Такая конструкция имеет свои преимущества:

безопасность (отходящие газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
поступающий воздух нагревается и повышает КПД котла;
высокий КПД означает, что коаксиальная конструкция экологичнее других;
можно использовать с прибором на кухне (располагается снаружи помещения и не влияет на комфорт в нём).

Особенности монтажа коаксиального дымохода

нельзя использовать горизонтальный коаксиальный дымоход, если не планируется установка принудительной тяги;
постарайтесь обойтись не более, чем двумя коленами;
если котлов несколько, формируйте для каждого отдельный дымоход, совмещение нежелательно.

Видео — устройство и монтаж дымохода и вытяжки для газового котла

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной. При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м 3 .

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м 3 (3,6 * 42 м 3 = 151,2 м 3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м 3 / (1 м/с * 3600 с) = 0, 042 м 2 = 4,2 см 2 .

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Монтаж естественной вентиляции

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.
