Как работает коаксиальный дымоход. Труба коаксиальная для газового котла

30.10.2019

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

продукты сгорания проходят по внутренней трубе, нагревая ее;
воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

мощность отопительного агрегата;
уровень теплоизоляции в помещении;
средний показатель месячной температуры воздуха снаружи здания;
вид используемого топлива;
общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

делается отверстие в стене для вывода патрубка;
участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
в подготовленный проем вводится труба;
с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
подсоединенная система крепится к стене кронштейнами.

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
В стене проделывается проем для вывода дымоходной трубы наружу.
Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Все чаще, при изготовлении системы дымоотведения, используется коаксиальный дымоход для газового котла. При условии правильного монтажа, коаксиальная труба справляется сразу с двумя задачами одновременно: отводит продукты сгорания и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

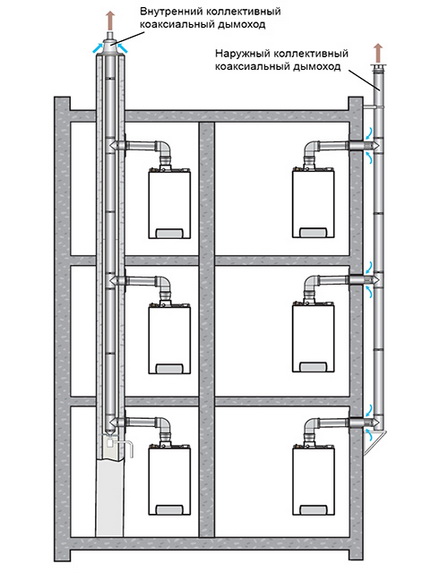

Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. , – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

Небольшой вес.
Низкая стоимость.
Простой монтаж.

В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

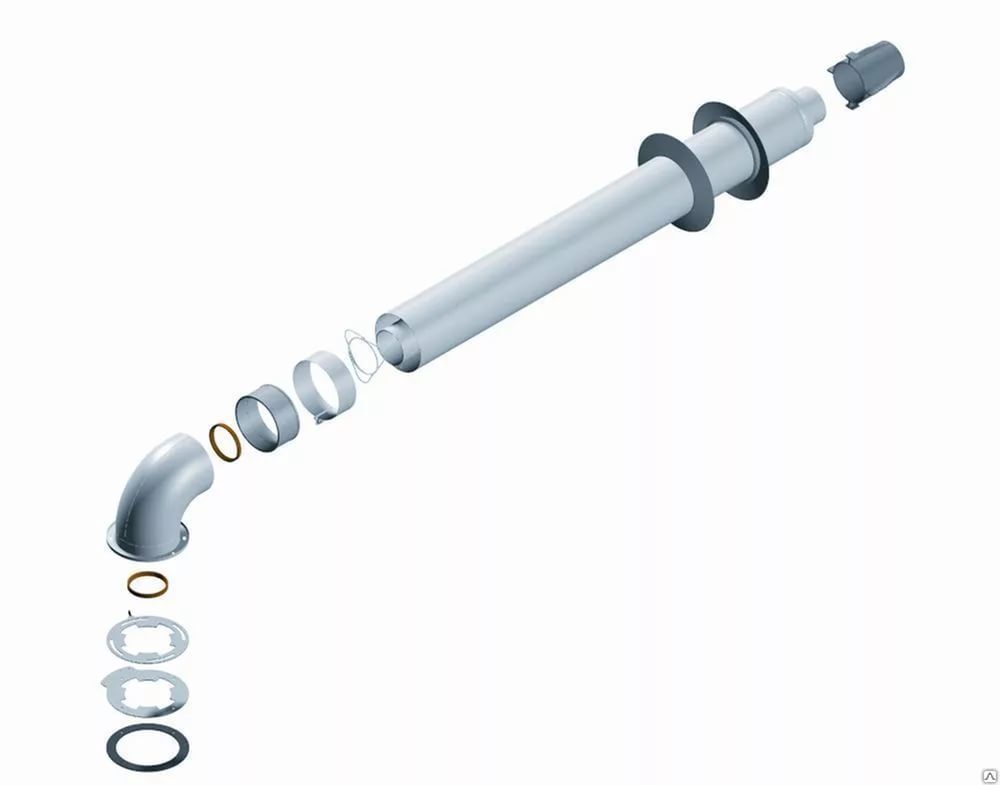

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
Количество поворотных муфт на участке не должно превышать 2 шт.
Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

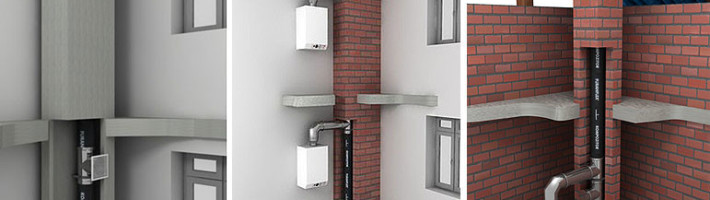

Вертикальный монтаж дымохода предусматривает два способа подключения:

Как правильно установить коаксиальную трубу дымохода

Существуют общие правила и нормы, помогающие установить трубу дымохода таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации отдельно оговаривают:

Вывод системы через стену.
Подключение к котлу.
Возможность удлинения двухканальной системы.
Защиту от обледенения и ветра.

Вывод дымохода коаксиального типа через стену

Вывести коаксиальную систему дымоотведения через стену, на самом деле достаточно просто. Сложность составляет определение оптимального места, для выполнения данной задачи. Предъявляются требования пожарной безопасности к расположению коаксиального дымохода. Некоторые нормы описаны в СП 60.13330.

Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.
Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

Монтажные работы проводятся в согласии с предоставленной производителем инструкцией.

Как подключить двухканальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Не всегда удается установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется наращивание трубы по длине. Собирается конструкция по принципу «папа-мама». Трубы монтируются по конденсату. Для углов используют поворотные муфты на 45° и 90°.

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

Сосульки на оголовке указывают на явные нарушения во время проведения монтажных работ. Как правило, если проектные расчеты и последующая установка выполнены правильно, вероятность обледенения отсутствует.

Можно дополнительно защитить дымоход от образования наледи следующим образом:

Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Задувание котла, наличие обратной тяги недопустимо. Если не защитить систему от ветра и сквозняка, продукты сгорания попадут в помещение, что зачастую приводит к отравлению жильцов угарным газом.

Избежать обратной тяги можно следующим образом:

Установка ветрозащиты и диафрагмы.
Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Расстояние от окна, на внешней стороне стены, не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

Плюсы и минусы коаксиальных систем дымоудаления

Определенные достоинства и недостатки есть у каждой системы дымоотведения, без исключения. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

Себестоимость конструкции и монтажа.
Преимущества и недостатки.
Тип котла.

Стоимость коаксиального комплекта для дымохода

По сравнению с обычной , коаксиальный дымоход стоит дороже. Стандартный метровый комплект обойдется приблизительно в 3000 руб. Каждый дополнительный метр для удлинения, еще в 1800-2000 руб. Колено и уплотнительная резинка в 1500 и 300 руб. соответственно.

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.

Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Главным достоинством коаксиальной системы дымоотведения является то, что в процессе эксплуатации газового котла, сжигается воздух, взятый не из помещения, а с улицы. В результате, снижаются требования к вентиляции помещения и общей площади комнаты, используемой под котельную.

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

Скорость монтажа.
Возможность применения практически для любого отопительного оборудования.
При условии правильного монтажа, хорошие показатели характеристик тяги.
Возможность применения для многоквартирных домов.

Учитывая достоинства двухканальных конструкций, не удивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

У двухканальных труб есть свои недостатки:

Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.
На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

Типичные ошибки при монтаже и эксплуатации

Главной ошибкой до сих пор остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основной рекомендацией специалистов по монтажу является приглашение для проведения работ лицензированных рабочих, способных выполнить расчеты и смонтировать конструкцию без нарушений.

Как показывает практика, определенные нарушения встречаются чаще других:

Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.

В качестве одной из составляющих комфорта и уюта в доме выступает тепло. Сегодня известно множество способов, с помощью которых можно обогреть жилье. Для многоквартирных зданий решение заключается в централизованном отоплении, тогда как владельцам частных домов приходится устанавливать котельное оборудование.

Такие приборы, которые работают с огнем, обязательно предполагают наличие дымоотводящего устройства. И если раньше использовались обычные трубы, то сегодня им на смену пришло более совершенное решение. Всё большее количество домовладельцев прибегает к монтажу коаксиальных дымоходов, которые обладают эффективностью.

Устройство коаксиальной трубы

Труба коаксиальная предусматривает наличие двух узлов, один из которых вставлен в другой. Конструкция имеет два контура, которые обладают разными диаметрами и располагаются по принципу русской матрешки. Внутри находится перемычка, которая исключает соприкосновение деталей.

Такое устройство монтируется в теплогенератор, который обладает закрытой камерой сгорания, к нему следует отнести газовый котел. Труба коаксиальная имеет такое устройство, что внутренняя труба используется для вывода продуктов сгорания на улицу, тогда как более внушительная по диаметру труба, которая располагается снаружи, применяется для подачи кислорода, необходимого для обеспечения горения.

Стандартный дымоход коаксиального типа имеет особое устройство, оно позволяет решать задачи, одна из которых гарантирует процесс горения, другая - обеспечивает поступление воздуха. Длина устройства не превышает 2 м. Обычно такие конструкции располагаются горизонтально, а выводятся наружу сквозь стену. Иногда встречается труба коаксиальная, которая выходит через кровлю и потолочное перекрытие.

Решение проблем

Конструкция описываемого дымохода позволяет ему работать по принципу, который отличается от обычного. Необходимый для горения кислород поступает в оборудование снаружи. Это исключает необходимость постоянного притока воздуха в помещение методом проветривания, что традиционно для обычных дымоотводящих каналов. Помимо прочего, довольно успешно решается еще несколько проблем, которые свойственны традиционным дымоходам, среди них:

сокращение тепловых потерь;
снижение риска возгорания;
высокий коэффициент полезного действия;
протекание процесса сгорания в закрытой камере;
экономия места;
возможность выбора дымохода из широкого ассортимента.

Дополнительно о преимуществах дымохода для газового котельного оборудования

Труба коаксиальная позволяет снижать тепловые потери за счет того, что поступающий снаружи воздух нагревается от отводящей внутренней горячей трубы, в результате чего удается добиться более высокого коэффициента полезного действия. Риск возгорания минимизирован, это особенно касается участков, которые соприкасаются с отводящим каналом и легковоспламеняющимися поверхностями, ведь внутренняя труба охлаждается до безопасной температуры, когда она отдает тепло той, что располагается снаружи.

Такие дымоходы для газовых котлов обеспечивают полное сжигание топлива, а несгоревшие частицы не выбрасываются наружу и не загрязняют атмосферу. Оборудование, оснащенное коаксиальным дымоходом, отличается экологичностью. Благодаря тому что процессы по типу сгорания, отвода газов и поступления кислорода происходят в закрытой камере, работа оборудования становится более безопасной для человека, продукты сгорания, которые могли бы представлять опасность для здоровья, больше не попадают в помещение. Это указывает еще и на то, что устройство системы вентиляции не требуется.

Дымоходы для газовых котлов имеют достаточно компактные размеры, это дополнительно экономит место. Посетив магазин, вы сможете отыскать такие конструкции, которые представлены в широком ассортименте, определённые модели используются для систем, разных по мощности.

Требования к установке

На сегодняшний день известно два способа, по которым может вестись установка коаксиального дымохода:

вертикальный;
горизонтальный.

Дымоотводящий канал будет иметь направление, которое определяется каждым котлом индивидуально. Важно учитывать, что горизонтальные конструкции предназначены исключительно для тех приборов, которые имеют принудительную вентиляцию. Если заглянуть в санитарные нормы и правила, то вы сможете узнать, что горизонтальный участок должен иметь ограниченную длину, максимальное ее значение не превышает 3 м. Но некоторые производители устанавливают другие ограничения для своей продукции. Поэтому перед проектированием сооружений необходимо ознакомиться с характеристиками устройства.

Ориентирование трубы и ее подсоединение

Труба газовая коаксиальная располагается вертикально, если нет возможности обустроить вывод канала через стену. Этот случай распространяется на небольшую ширину улицы или близкое расположение окон. Коаксиальный дымоход может ориентироваться и наклонно.

Монтажные работы следует начинать после того, как удастся правильно подобрать устройство. Если учитывать нормы монтажа внутреннего дымохода, то диаметр выхода не должен оказаться больше по сравнению с диаметром отводящего канала. Этот момент следует проконтролировать, сверяясь с данными паспорта дымохода, где вы сможете отыскать его диаметр.

Коаксиальные трубы для газовых котлов подсоединяются к оборудованию с помощью трубы, тройника или колена. Каждый последующий элемент должен фиксироваться к предыдущему таким образом, чтобы для отвода продуктов сгорания не создавалось препятствий.

Методика проведения работ

Перечень элементов, которые потребуются для осуществления монтажа, будет зависеть от того, где располагается выходной патрубок - наверху или сбоку. В первом случае дымоход вывести гораздо проще. Для второго варианта нужно задействовать горизонтальную конструкцию, выводимую с помощью модификаций и кронштейнов в вертикальное положение.

Для установки трубы нужно применить переходной узел. Хомуты закрепляются к другим элементам жестким способом. Использование переходника или удлинителей самодельного производства, подматывание лентой и нанесение герметика недопустимы, ведь эти варианты будут не только небезопасными, но и ненадежными.

При монтаже дымохода важно помнить, что выходной патрубок должен быть выше отопительного прибора на 1,5 м минимум. Выводы трубы должны иметь угол в 3 °, что станет обеспечивать беспрепятственный выход конденсата. Коаксиальный дымоход лучше всего располагать над поверхностью крыши в 1,5 м, в противном случае может произойти его засорение.

Если предполагается обустраивать довольно сложную систему, то общая длина должна составить 3 м. Установка коаксиальной трубы не должна предполагать присутствия более 2 колен. От ближайших окон до выходного патрубка следует обеспечить расстояние в 60 см, что касается расстояния до труб газоснабжения, то этот параметр должен составить 1/2 диаметра внешней трубы. Фрагменты сооружения должны прилегать друг к другу максимально плотно, если предстоит обвести дымоходом препятствия, то следует задействовать специальное колено с разными углами наклона. Можно использовать сразу два таких узла.

Обустройство ответственного участка

Наиболее ответственной зоной считается область крыши, здесь работы должны выполняться с учетом пожаробезопасности. Для этого используются изолирующие патрубки, а также негорючая изоляция. Между трубой и перекрытием необходимо оставить воздушную прослойку. Дымоотводящий канал не должен соприкасаться с предметами, для этого используются защитные кожухи.

Если дымоход выводится через кровлю, то этот узел необходимо герметизировать, осуществив защиту фартуком, который должен закрывать место стыка. Когда вывод осуществляется через стену, нужно использовать негорючие материалы. Коаксиальный дымоход всегда должен оставаться холодным, эта особенность выступает одной из главных.

Замерзание дымохода

Достаточно часто владельцы котельного оборудования задаются вопросом о том, почему коаксиальная труба замерзает. В этом случае котельная может даже перестать функционировать. Для того чтобы избежать такой неприятности, важно при подключении котла стараться не игнорировать советы изготовителя. Нужно соблюсти длину трубы, ее месторасположение и уклон. Наличие вентилятора позволит освободить камеру от продуктов сгорания, он обеспечит разреженность, которая необходима для подсоса нового воздуха.

Коаксиальные комплекты отличаются еще и материалом изготовления, а также конструктивно, поэтому некоторые из них могут промерзать, тогда как другие функционируют нормально. Если вертикальная коаксиальная труба замерзла, то проблему можно решить частично, сняв заглушки, которые находятся в верхней части котла. Дымовые газы в этом случае будут выходить наружу, а воздух станет поступать из комнаты.

Заглушка должна быть установлена на прежнее место, как только лед растает. Ведь работать в таком режиме постоянно котел не сможет. Поломка агрегата неизбежна, если содержащиеся в воздухе частицы по типу кухонной пыли и копоти будут попадать в оборудование. Когда обледенение случается не столь часто, данный метод использовать вполне можно, а вот при регулярном обмерзании следует приобрести комплект "антилед".

Заключение

Коаксиальная труба 60/100 может быть вами приобретена за 1500 р. Она представляет собой активную конструкцию, которая способна улучшить экологические характеристики котла и его противопожарные свойства, одновременно повышая эффективность работы. Монтаж вы можете выполнить самостоятельно, однако если сомневаетесь в своих силах, то установку лучше доверить профессионалам.

Комфортная жизнь в доме зависит от эффективности системы отопления. Обогрев жилища связан с применением устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома. Замкнутый круг? Вовсе нет. Проблема решается использованием коаксиальных дымоходов отведения продуктов горения. Что это такое и как построить своими руками?

Что такое коаксиальный дымоход

Автономная система обогрева жилища при любом устройстве требует полного отведения продуктов сгорания. Традиционные системы дымоходов применяются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач - коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в печи, которое происходит с участием кислорода из обогреваемого помещения. Если не возобновлять концентрацию проветриванием, в помещении становится душно и некомфортно. Вывод очевиден - изолировать устройство сжигания топлива (котёл) и подавать кислород в печь из внешнего пространства. Для этого использовали двухслойные трубы, в которых повнутренней выводятся продукты горения, по зазору между внутренней и наружной - воздух с улицы.

Устройство коаксиального дымохода

Преимущества дымоходов коаксиальной конструкции

Они заключаются в следующем:

Повышенный по сравнению с традиционными устройствами коэффициент полезного действия котельного оборудования, получаемый за счёт подачи в топку котла подогретого воздуха с нормальным содержанием кислорода. Это способствует более полному сгоранию топлива;
отсутствует необходимость в дополнительной приточной вентиляции в помещении;
повышенная экологичность, получаемая эффективным сжиганием топлива;

Недостатки

К таковым относят склонность внутренней трубы к обмерзанию. Это становится возможным по причине низкой температуры дымовых газов уже на выходе из печи. В результате образуется конденсат, который и замерзает при температуре наружного воздуха ниже -15 градусов, что для России вовсе не диковинка. Степень обмерзания может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Нельзя допускать полного промерзания трубы, от этого выходит из строя оборудование котла.

Как показывает практика, такие явления чаще возникают от желания максимально повысить эффективность системы за счёт уменьшения диаметра внутренней дымоотводней трубы, что приводит к снижению температуры газов вплоть до «точки росы», повышенной конденсации и, соответственно, к образованию наледи.

Виды

Устройства для удаления продуктов горения такого типа разделяются по нескольким признакам.

Внутренние и наружные системы

Системы внутренние располагают в специально устроенных при строительстве дома шахтах. Они ни в коем случае не контактируют с жилым пространством. В отдельных случаях такие устройства устраиваются в стандартном кирпичном дымоходе, но нужно отметить неудобство таких дымоходов для обслуживания и ремонта.

Способы устройства дымохода в доме

Наружные системы дымоходов устраиваются непосредственно на стене дома с наружной стороны. Есть мнение, что они портят дизайн дома, поэтому их располагают с выходом на внутренний дворик. Такая схема устройства проста в монтаже и удобна в обслуживании и ремонте.

Вывод коаксиального дымохода через стену здания

Холодные и утеплённые устройства

Как уже отмечалось выше, в условиях наших суровых зим дымоход промерзает. Чтобы избежать такого эффекта нужно произвести утепление дымохода. Для этого применяют несколько способов:

Использование дополнительно кожуха из трубы большего диаметра. При этом промежуток между наружной трубой и кожухом заполняется утеплителем. Для этого используется минеральная вата;
Наружная труба коаксиальной системы оборачивается рулонным утеплителем. Поверх этого слоя намотать защитную рубашку из алюминиевой фольги и закрепить её хомутами. Направление намотки выполнять таким образом, чтобы исключалось протекание влаги внутрь утепляющего слоя, то есть производить её снизу вверх.

Вертикальный или горизонтальный вывод

Первоначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства. Но это теория, а на практике решающим фактором становится расположение теплового агрегата, которое в ряде случаев требует комбинированного исполнения.

Вертикальные выводы используются только для котлов без принудительной тяги.

Внутренний вертикальный и наружный комбинированный коаксиальный дымоход

Конструкция и принцип действия

В комплект коаксиального трубопровода входит различное количество деталей в зависимости от схемы устройства дымоотвода.

Конструкция коаксиального дымохода

Основными являются:

переходник для присоединения к топочному агрегату;
колено 90 градусов для изменения направления трубопровода;
Труба коаксиальная прямая. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
соединительная муфта с уплотнением и хомут стяжной для укрепления стыка;
воздухозаборник.

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются топочные газы, сразу устремляющиеся в трубу. Создающаяся зона пониженного давления заполняется наружным воздухом по каналу между стенками труб. Согреваясь по ходу от внутренней трубы, он попадает в топку и подогретый кислород активно вступает в реакцию с топливом. При этом КПД устройства значительно возрастает. Охлаждаемая наружная стенка благоприятна для пожарной безопасности устройства.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от места расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, разрешающих выполнение дымоходов любых конфигураций. Модули модифицированы, что способствует легко укомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

трубы прямые - основной элемент дымохода;
тройники - выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
муфты и отводы угловые - соединение труб;
сборники конденсата - используются на каждом вертикальном участке, снабжены водяным затвором для предотвращения подсоса наружного воздуха, от этого снижается тяга в дымоходе;
вставки с ревизионными окошками для ремонта и обслуживания дымохода;
Входные и выходные насадки - идут в комплекте с оголовками, применяются для вывода печных газов и забора воздуха из атмосферы. Насадка выходная устанавливается на отдалении от воздухозаборника, чтобы избежать смешивания чистого воздуха с продуктами сгорания;
переходник - устройства для подключения дымохода к генератору тепла;
крепёжная арматура в виде фланцев, хомутов и кронштейнов;

Материалом для изготовления элементов дымохода может служить:

Сталь листовая нержавеющая.
Лист оцинкованный.
Термостойкий пластик.
Сплавы алюминия.

Общим требованием для них является устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, такой как отвёртки и ключи. Для крепления кронштейнов к стенам понадобится электродрель и пластиковые вкладыши - дюбели. Отверстие в кирпичной стене можно выполнить шлямбуром и зубилом.

Подготовка к монтажу дымохода

Несмотря на кажущуюся простоту процесса сборки дымохода, она должна происходить по определённому алгоритму:

Покупка генератора тепла. Следует учитывать, что коаксиальные дымоходы применяются только с устройствами закрытого типа с принудительной тягой. Мощность их составляет до 30 квт.
Определение места установки, закрепление.
Выполнение эскизного проекта дымохода с учётом отводов, подъёма и прочих особенностей, зависящих от архитектуры строения.
Приобретение комплекта стандартных деталей, обеспечивающих точное выполнение требований эскизного проекта.

Монтаж коаксиального дымохода своими руками

Перед тем как приступить к сборке дымохода, нужно чётко усвоить основные регламентирующие положения:

Правила устройства отвода продуктов горения

При сборке дымохода нужно придерживаться следующих правил:

Прямой участок, пересекающий стену, должен устанавливаться с уклоном 3 градуса в сторону улицы для беспрепятственного стока конденсата.
Дымоходы канал на всем своём протяжении не должен включать в себя более двух колен.
Ревизионные окна, переходные устройства и сборники для конденсата нужно устанавливать в легкодоступных местах для удобства пользования ими.
Дымоход не должен выводиться ниже уровня грунта. Расстояние до ближайшей постройки должно составлять не менее 8 метров. При использовании на конце дымохода дефлектора, это расстояние может быть сокращено до двух метров для глухой стенки и до пяти для строения с оконными проёмами.
Горизонтальный дымоход, устанавливаемый в месте господствующих ветров, противоположных по направлению с отводом дыма, должен быть оснащён козырьком - заслонкой. Она должна находится не далее 40 см от выходного дымового отверстия.
Коаксиальные дымоходы, располагающиеся на высоте менее 1,8 метра должны оснащаться рефлекторной решёткой для защиты от горячего дыма.

Установка горизонтального коаксиального дымохода

Соблюдение этих правил позволит осуществлять безопасную эксплуатацию отопительного устройства с качественным отведением продуктов горения.

Порядок выполнения сборки

Монтаж горизонтального коаксиального дымоотвода производится таким образом:

присоединение переходника от генератора тепла к дымоходу;
установка на переходник колена для изменения направления канала;
Разметка места изготовления отверстия в стене для, соответствующего диаметру трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
установка декоративных заглушек в месте пересечения дымохода со стеной;
установка дефлектора на конце;
установка смотрового узла и сборника конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Следует помнить! Применение уплотняющих гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода вертикально, как правило, является вынужденной мерой, обусловленной невозможностью исполнения горизонтально без нарушения правил установки. Особенность конструкции состоит в том, что такие отводы продуктов горения не могут устанавливаться по прямой линии от печи ввиду образования большого количества конденсата. При такой конструкции он будет попадать непосредственно в топку, что крайне нежелательно. Поэтому от печи нужно сделать колено для горизонтальной составляющей. Далее, устанавливается второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с потолочным перекрытием и кровельным пирогом выполняется с использованием стаканов - изоляторов. На кровле труба оснащается герметизирующим зонтом во избежание протечек.

Внимание! Вертикальный коаксиальный дымоход не применяется для закрытых котлов с принудительной тягой.

Особенности эксплуатации

Прежде всего нужно обратить внимание на заметно более высокую эффективность печей с такими устройствами для удаления продуктов горения. Коэффициент полезного действия возрастает за счёт оптимального режима горения топлива.

При нормальном отоплении жилища воздух в нем не портится, оставаясь чистым, поскольку для горения используется кислород наружного воздуха. В обязательной организации приточной вентиляции необходимости не возникает, хотя её обычно все равно создают, лишней не будет.

Коаксиальные дымоходы отличаются длительной эксплуатацией, потому, что не происходит перегрева труб, постоянно охлаждаемых притоком воздуха.

Ремонт и обслуживание

Устройство практически не нуждается в специальном обслуживании. В начале отопительного сезона нужно осмотреть все крепления и стяжки, ослабленные соединения подтянуть.

Регулярным мероприятием по обслуживанию является периодический слив конденсата из накопителя. Причём периодичность выполнения такой операции определяется погодой, влияющей на его образование.

Необходимость чистки стенки внутренней трубы определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура выполняется специальным ершом, оснащённым жёсткой щетиной. Применяются химические средства, размягчающие нагар и сажу.

Коаксиальные дымоходы следует признать наиболее совершенными для экономии затрат на отопление, уменьшающихся на 15–20%. При этом улучаются условия жизни в доме.

Сегодня будем подробно рассматривать коаксиальный отвод дымохода от газового котла, в чем его главная особенность и почему его не стоит использовать для твердотопливных котлов? Об этом и не только предстоит поговорить далее. Кроме того, рассмотрим важные аспекты при выборе дымоходов, какие бывают разновидности и их главные отличия. Помимо этого, будет уделено внимание схеме подключения, а также выбору оптимального варианта монтажа установки, с учетом личных особенностей строения.

Разобраться с вопросом, что такое коаксиальный дымоход только на первый взгляд просто, а на самом деле это достаточно сложная в плане технологии конструкция. Однако обладая определенными знаниями и правилами установки и монтажа, можно выполнить его монтаж самостоятельно, главное условие – это придерживаться принятых норм и правил.
Если говорить простым языком, то – коаксиальный дымоход для газового котла – это «труба в трубе». Зачастую подобные устройства применяют в закрытых камерах, тепло нагревателях и тому подобное. Главной особенностью подобной конструкции является его техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Части вставляются друг в друга и держатся там, за счет заранее предусмотренных производителем перемычек, так называемых «слепых» замков. Они не позволяют деталям напрямую взаимодействовать, нет толчков, движения, соскальзывания частей.

Как уже говорилось, устройство коаксиального дымохода состоит из двух труб. То есть, перед нами классические сдвоенные трубы, между стенками которых пространство в несколько сантиметров. Если взять среднюю трубу, то её внутренние плоскости используются для вывода горячих газов, а вот промежуток в несколько сантиметров (зазор) используется для забора свежего воздуха. Это нужно по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий, за счет подогрева о стенки выводящей трубы. Тем самым, не требуется дополнительная растрата на подогрев приходящего воздуха.

Коаксиальный дымоход состоит из двух труб

Самое интересное в другом, такая конструкция позволяет существенно снизить пожарную опасность. Ведь, выходящий воздух одновременно и нагревает холодный, и в то же время сам остывает. Зачастую, вывод таких дымоходов предусматривают сразу за стенкой от котла.

Подобное устройство играет важную роль еще и в процессе горения. Уже выяснили, что воздух изначально поступает прогретым, а значит, повышается коэффициент тепловой отдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым не позволяя газам проникать в здание. Простым языком, полностью локализуется котел.

Кроме того, можно даже полностью изолировать выводящую часть, с помощью воздушной «прослойки», она даст возможность избежать серьезного перегрева стены и в целом перекрытий. Особенно это важно для строений из деревянных материалов или подвластных огню.

Кстати, за счет охлаждения выводящих газов, заметно улучшается общая тяга.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов. Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Преимущества и недостатки

Теперь подробно рассмотрим, какие преимущества имеет газовый котел, оборудованный подобными типами каналов:

Полностью исключается возможность попадания газов в жилое помещение, естественно с учетом правильной и квалифицированной работы. В таких трубах предусмотрен принцип локализации камеры горения, трубы с приходящим воздухом и трубы, которая выводит отработанные газы.
Подаваемый воздух для камеры, проходит не напрямую в неё, а огибая «кольцо», при движении через которое нагревается, тем самым повышая КПД.
Отводящийся дым охлаждается поступающим холодным потоком, за счет чего повышается уровень пожарной безопасности. Подобное преимущество имеет высокое значение для деревянных домов.
Больший процент сгорания топлива, в целом повышается уровень экологического соответствия котла.
Подобная конструкция имеет меньшие габариты, чем подобные раздельные трубы, что заметно упрощает и сокращает момент монтажа.

Недостатки:

Первый недостаток в большей степени относится к вертикальному коаксиальному дымоходу, для которого стоимость, в общем, на 40% превышает классические конструкции. Цена горизонтальных типов, также порядка на 30-35 % дороже.
Второй недостаток – это небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорили, не более трех метров при горизонтальном положении и не более 5-6 метров при вертикальном.
Третий минус в том, что подобный тип конструкции, представляющий цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. От чего требуется установка специальных приемников, а также в случае необходимости утепления. Утепление позволяет практически избавиться от излишнего конденсата. От конденсата труба будет почти всегда обледеневшая в сильный мороз, поэтому изначально продумайте защиты от этого, утепление либо установка специальных приемников.

Одним из недостатков дымоходов является его обледенение в зимнее время

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

Оголовок следует располагать минимум в двух метрах от грунта.
Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
От окон располагающихся непосредственно над трубой, более 1 метра.
От соседних домов, минимум 2 метра.
Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

Возможность размещения не более 3 метров горизонтального участка.
Количество колен не должно превышать двух.
Расстояние от окна не менее 600 мм.
Расстояние от патрубка до выходного канала, не более 1 метра.

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки. Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей.

Особенности монтажа

Газовые котлы с коаксиальным каналом, дымоходом подразумевают определенные особенности монтажа, которые далее приведем. Итак, коаксиальный дымоход для газового котла, правила установки:

Запрещается использовать более двух сгибов.
В горизонтальных конструкциях, участок выходящего канала должен обязательно иметь 3 градуса наклона вниз. Если горизонтальный участок наоборот входит к котлу, то наклон делается в обратную сторону. Это требуется для хорошего стекания конденсата.
Установка котлов, где предусмотрен монтаж коаксиального дымохода, не требует наличия окон в помещении.
Монтаж обязан выполняться таким образом, чтобы в последующий ремонт, не изменялось взаиморасположение котла и трубы.
Участки слива конденсата, «колена», переходники, должны быть доступны для осмотра.
Запрещено выводить трубы ниже потенциального уровня грунта.
От канала до ближайшей стены соседствующего здания, должно быть не менее 8 метров. В некоторых случаях разрешается сокращать расстояние до 2 метров (если есть дефлектор и стена глухая) и до 5 метров, с наличием проемов.
Если оголовок выходит на высоте менее 1,8 метра, по нормам нужно устанавливать специальную решетку, которая будет защищать от горячего воздуха.
Правильный монтаж коаксиального дымохода включает требования по установке такого типа – вставлять трубы нужно только таким образом, чтобы в последующую секцию была вставлена предыдущая, и наоборот, если движения идет к котлу.
Если в местах выхода часто появляются завихрения, сильные потоки ветра, нужно устанавливать специальный заслон. Его установка подразумевается на расстоянии не менее 40 от выходного отверстия.

Для каждого канала, производитель всегда поставляет индивидуальную инструкцию. Обязательно обращайте внимание на это, по возможности сравнивайте её с текущими требованиями текущих СНиПов и правил. В случае разногласий, руководствоваться следует наиболее строгими из них.

В заключение хотелось бы добавить, что подобные дымоходы отлично справляются с задачей сохранения атмосферы внутри помещения в идеальном состоянии, без проникновения отработанных газов, за счет закрытой камеры сгорания. С каждым годом, владельцы загородного жилья, которое только строится или уже давно построено, свое внимание обращают именно на такие системы, как наиболее оптимальные и безопасные.
