Тёплый пол от отопления городских сетей своими руками. Как сделать теплый пол от отопления: практичные советы, особенности процесса Как сделать теплый пол от центрального отопления

Одним из самых насущных вопросов в зимнее время является отопление. Уже разработаны десятки и даже сотни различных решений и способов проведения монтажа систем. Кто-то продолжается пользоваться печным способом отопления в силу доступности топлива, другие перешли на солнечные коллекторы, т. к. живут в местности, где светлых дней достаточно. У большинства семей в домах смонтированы газовые котлы и колонки, которые обеспечивают теплом в морозы. Те, у кого горячая вода подается централизованно, задаются вопросом как подключить водяной теплый пол от центрального отопления.

Варианты реализации

Теплый пол сложно назвать новинкой на рынке. Но структура и подход к монтажу теплого пола продолжает совершенствоваться и из года в год получает все новые и новые решения, которые поражают своей эффективностью и простотой монтажа. Всего можно выделить две разновидности теплых полов по источнику питания:

  • теплый пол с питанием от сети 220 В;
  • теплый пол с циркулирующей жидкостью.

Электрический вариант теплого пола реализуется в двух исполнениях:

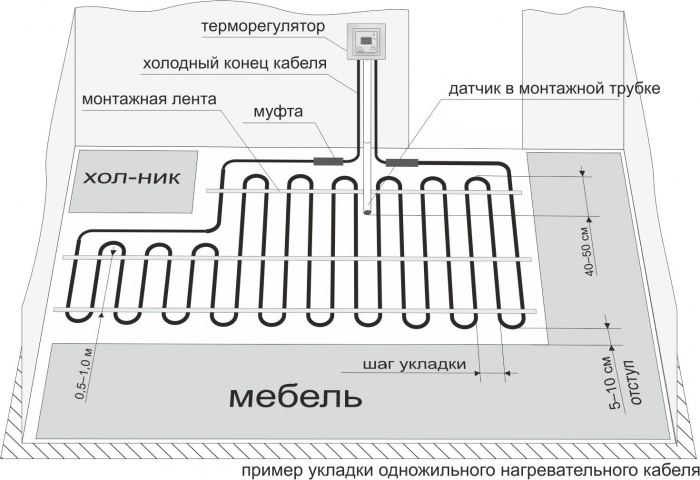

  • греющий кабель;
  • инфракрасная пленка.

Каждый из них имеет свои нюансы, кроме сильных сторон. Они намного проще в монтаже и обслуживании, чем водяной теплый пол, который также имеет несколько способов подогрева:

  • солнечный коллектор;
  • электрический котел;
  • замкнутый контур с собственным нагревом;
  • от газового котла;
  • от центрального отопления.

Благодаря использованию солнечного коллектора плата за отопление будет равняться нулю. Все расходы уйдут на монтаж основного оборудования. Но если вы живете в тех краях, где даже зимой очень много солнечных дней, то почему бы не использовать этот вариант. Помните, что коллектор должен быть вакуумный, а циркуляционной жидкостью антифриз, чтобы он не замерзал ночью. Также требуется сделать отключаемый контур и резервный источник на ночь. Электрический котел может устанавливаться как только для теплого пола, так и для всего отопления. Примером замкнутого контура теплого пола служит система «Daewoo X-L Pipe». Нет необходимости в каких-либо нагревательных элементах. Все уже встроено в трубки. Достаточно уложить их и подключить к электричеству. Что стоит взвесить перед принятием решения о монтаже водяного теплого пола?

Действительно ли так хорош

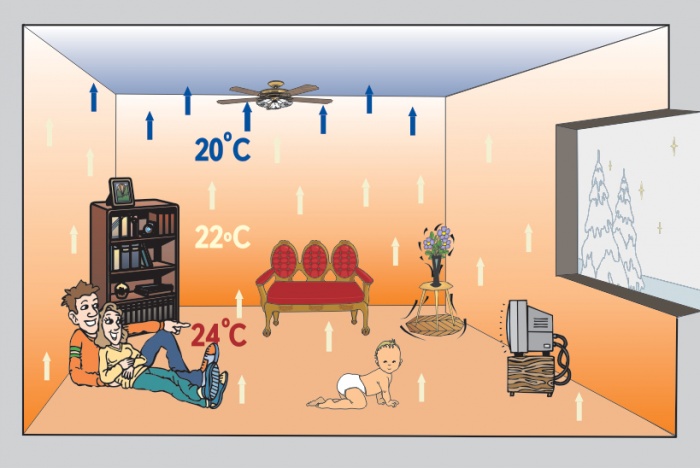

Тепло от отопительных приборов распространяется по помещению путем конвекции. Ее суть заключается в том, что воздух, температура, которого была повышена, поднимается вверх. По пути подъема часть ее рассеивается, он остывает и под своим весом опускается к полу. Это означает, что чем выше подняты радиаторы или другие изделия, тем они становятся бесполезнее. Другое дело, если их опустить на пол. У водяного теплого пола есть такие плюсы:

  • прогрев всей территории;
  • теплый пол быстро выходит на рабочую температуру;
  • теплый пол бесшумен;
  • теплый пол имеет низкотемпературный режим;
  • большая экономия;
  • КПД выше чем у радиаторов;
  • длительный срок сохранения тепла;
  • передача тепла излучением;
  • возможность монтажа под различное покрытие;
  • расширение полезного пространства за счет отсутствия радиаторов.

Риски являются неотъемлемой частью, поэтому их также стоит учитывать в отношении теплого пола:

  • значительны расходы на материалы и монтаж;
  • сложность проведения работ;
  • высокая сложность проведения ремонтных работ;
  • при подключении к центральному отоплению требуются особые разрешения;
  • увеличение уровня пола;
  • важность постоянной влажной уборки с обеззараживателем.

Трубы теплого пола муруются в стяжку, именно поэтому очень проблематично осуществить ремонт какого-либо участка. Ведь до того момента, пока будет найдена утечка, может быть повреждено напольное покрытие, а также потолок у соседей снизу. Также если покрытие уложено единым контуром, то придется делать сложны демонтаж.

Как подключиться к центральному отоплению

Необходимо знать несколько фактов о том, как сделать теплые полы через водяное отопление и получится ли это. Общая протяженность труб, которые будут находиться в полу может превышать 100 метров. Пока вода пройдет по всему контуру, то произойдут большие теплопотери и на выходе температура может быть на 15-20° меньше начально. Это может быть проблемой при врезке в центральную систему отопления. В старых домах предусматривается однотрубная система централизованной разводки. Это означает, что на квартиру может быть несколько стояков. Одни на комнату. Он рассчитан на то, что вода поступает снизу и поднимется кверху, отдавая температуру одной батарее в каждой комнате квартиры. С током она становится все холоднее. Если в такой контур подключить теплый пол, то температура воды вместо планируемых 70-80° уйдет со значением в 50°. И чем выше, тем ситуация будет становиться хуже. Поэтому с одноконтурной централизованной системой вряд ли получиться получить разрешение на врезку дополнительного прибора отопления.

Обратите внимание! Администрация может пойти на уступки в том случае, если вы живете на последнем этаже, а подача осуществляется снизу. Тогда падение температуры воды будет не столь критичным.

В домах, которые построены с соблюдением современных норм уже заложены в проект условия для подключения контура теплого пола. Для этих целей рядом со стояком для батарей прокладывается еще один. Он идет сквозной трубой через все этажи. Его целью является подключение теплого пола. Обычно, если он есть, то особых разрешений не потребуется. Но важно помнить, что оплата за тепло в таком случае будет значительно выше. Есть еще некоторые недостатки от подключения системы теплый пол к центральному отоплению:

  • качество воды;
  • устойчивость труб к коррозии;
  • превышение допустимой температуры.

Качество воды, которая находится в центральной системе отопления оставляет желать лучшего. Связано это с тем, что она проходит через котельные, которые были построены очень давно. По ходу тока она собирает все наросты и отходы, а это значит, что в квартиру она попадает уже с различными примесями. Это может вылиться в закупорку контура теплого пола. В другом случае это может привести к коррозии труб, что подразумевает ремонт с демонтажем напольного покрытия. Другим нюансом является превышение допустимой температуры. Обычно трубы, которые разрабатываются для укладки теплого пола рассчитаны на нормальную работу при температуре 50- 60°. Но чтобы такой она дошла до 15 или 20 этажа, то изначально она должна быть выше, особенно если несколько контуров теплого пола смонтировано на каждом предыдущем этаже. Учитывая это, понадобится позаботиться о более дорогих проводниках или дополнительном оборудовании с терморегулятором.

Совет! Проанализировав вышеприведенные моменты, стоит подумать о том, действительно ли дело стоит растрат. Как вариант, есть возможность обеспечить себе отдельный прибор, который будет отвечать за подогрев контура теплого пола. Тогда удастся избежать неприятностей.

Требуемый материал

Приняв решение, обзавестись теплыми полами, важно знать, какой материал и инструменты потребуются для проведения монтажных работ. Это даст возможность примерно высчитать общую стоимость проекта. В список материалов входит:

  • утеплитель;
  • коллектор;
  • труба;
  • соединительные фитинги;
  • смеси для стяжки;
  • облицовочный материал;
  • фиксирующая оснастка;
  • гидроизоляция;
  • арматурная сетка;
  • демпферная лента.

В качестве утеплителя для такого проекта обычно используется экструдированный пенополистирол. Это связано с тем, что он имеет достаточную прочность и плотность, которые предотвращают его деформацию в процессе эксплуатации. Также он отлично переносит воздействие влаги, которая будет присутствовать при заливке стяжки. Удобнее всего брать готовые листы с бобышками. Последние представляют собой небольшие выступы, за которые легче зафиксировать трубу и придать ей требуемую форму.

В качестве труб для теплого пола ни в коем случае не подойдут обычные металлические. Хотя они и обладают отличной теплоотдачей, но муровать такие изделия просто опасно, и они легко подвергаются коррозии. Рассматривать стоит сшитый полиэтилен, металлопластиковые трубы или медные трубы. Медные трубы требуют особого подхода при выполнении монтажных работ. Хотя они и не подвергаются коррозии так, как железные, но их стоимость очень высока. Металлопластиковые представляют собой трубу, основной оболочкой которой является несколько видов пластика. В ней также есть стабилизирующая прослойка из алюминиевой фольги. Они имеют продолжительный срок службы и хорошую выносливость. Внутренние стенки гладкие, поэтому на них не образуется никаких наростов.

Обратите внимание! В случае когда выбор падает именно на металлопластиковую трубу, то стоит брать так называемую бесшовную. В ее конструкции металлическая прослойка идет одним непрерывным пластом, что увеличивает прочность и исключает вероятность расхождения шва при изгибании, что неминуемо привело бы к протечкам.

Наилучшим выбором для теплого пола была и остается труба из сшитого полиэтилена. Их способ производства подразумевает обработку полиэтилена на молекулярном уровне. Структура получается настолько плотной, что выдерживает физические воздействия при монтаже, эластична и долговечна. Отличные изделия у фирмы Рехау. При монтаже металлопластика и сшитого полиэтилена нельзя использовать резьбовые фитинги, только опрессовочные. С ними меньшая вероятность протечки.

В качестве гидроизоляции для теплого пола можно использовать строительную пленку или специальную мембрану. В случае последней при укладке стоит быть внимательным, чтобы расположить ее требуемой стороной. В противном случае влага будет уходить не в том направлении. Арматурную сетку можно взять готовую металлическую или стекловолоконную. Если труба будет крепится к ней, то в зависимости от радиуса поворота трубы потребуется с леткой в 10 или 15 см.

Обратите внимание! Еще одним доводом в отношении того, почему нельзя использовать резьбовые фитинги для теплого пола является уменьшение диаметра прохода. Дело в том, что стенки части, которая уходит в трубу имеет большой диаметр, поэтому ток воды замедляется.

Расчетные работы

Составление плана перед покупкой составляющих теплого пола и укладкой позволит сэкономить значительную сумму денег. Первым делом необходимо взять листок бумаги и нарисовать план комнат, где будет проложен контур. На него наносятся участки с мебелью. Их важно отметить, ведь под шкафами, кроватями и диванами теплый пол не нужен. Это не только сэкономит бюджет, но и продлит срок жизни мебели. Дело в том, что в процессе нагрева, воздух сушится и высушивает предметы вокруг. Деревянные изделия просто рассохнуться и выйдут из строя.

Если помещение жилое, и в нем постоянно есть люди, тогда труба будет укладываться с шагом в 10 или 15 см. Для трубы с диаметром в 16 мм это означает, что на 1м 2 уйдет 10 или 6,7 метра. При этом стоит помнить, что протяженность такой трубы в одном замкнутом контуре не должна превышать 100 метров. Это связано с пневмогидравлическими потерями. Последствиями будет плохое давление и проходимость. Для трубы в 20 мм длина одного контура для теплого пола увеличивается на 20 м. Если есть потребность покрыть большую территорию, тогда понадобится укладка нескольких контуров. При этом разница в протяженности между ними не должна быть больше 15 м. Если этого не соблюсти, тогда могут наблюдаться значительные перепады температуры в отдельных частях комнаты.

Совет! Общая формула для грубого определения количества трубы теплого пола заключается в том, чтобы найти частное или разделить полезную площадь, на шаг трубы, переведенный в метры и прибавить длину изгибов, а также длину проводников до коллектора. Но окончательная цифра должна включать в себя еще 10% трубы, которые будут страхующими.

Исходя из того, какая площадь будет покрываться уже можно определиться с количеством сыпучих смесей, утеплителя и армирующей основы, а также финишного покрытия. Обязательно делайте небольшой запас для каждой группы материалов. В процессе монтажа теплого пола что-то может быть повреждено или где-то может быть допущен пробел в расчетах. В таком случае не придется тратить средства на доставку или самостоятельную поездку за недостающими комплектующими для монтажа теплого пола.

Монтаж мокрого водяного пола

Мокрый монтаж теплого пола подразумевает необходимость заливки стяжки. Для всего процесса понадобится такой инструмент:

  • миксер или бетономешалка;
  • перфоратор;
  • крепежный материал для утеплителя;
  • в некоторых случая отбойный молоток;
  • правило;
  • уровень;
  • рулетка;
  • трубогиб;
  • лазерный нивелир;
  • скотч.

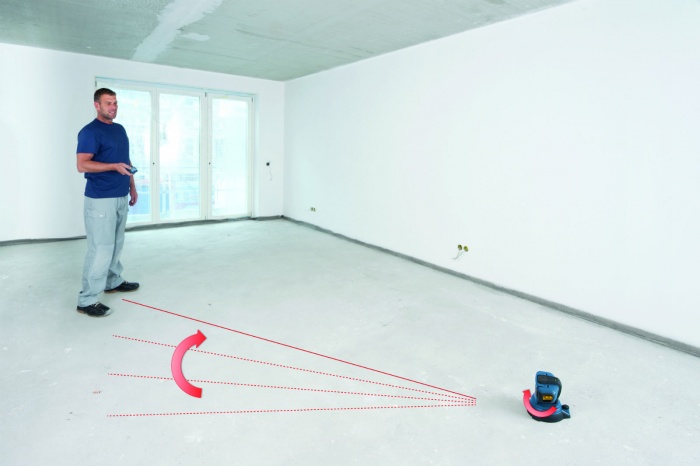

Для реализации водяного отопления в полу первым шагом производится оценка существующего покрытия. Если это плитка, линолеум, паркет, ламинат или другая облицовка, то она вся демонтируется. Следующим шагом будет проверить качество черновой стяжки. Внимание стоит обратить на трещины и сколы. При вероятности ее дальнейшего разрушения, проблемные участки сбиваются отбойным молотком или перфоратором. При удовлетворительном ее качестве производится замер перепада плоскости пола. Для этого понадобится лазерный нивелир или водяной уровень. На каждой стене делается пометка на одинаковой высоте. Или замер производится от спроецированной линии до пола. Вычисляется разница между замерами. Если она превышает 1 см, тогда понадобится дополнительное выравнивание перед укладкой теплого пола.

При значении перепада до 3 см воспользуйтесь самовыравнивающимися смесями. Четко следуйте рекомендуемым пропорциям. В случае когда дела обстоят совсем плохо, тогда понадобится новая черновая стяжка. Для этого старая полностью демонтируется. Новую можно сделать меньшей толщиной, чтобы сильно не завышать общий уровень пола после укладки теплого контура. До заливки с помощью уровня выставляются маяки. В роли последних может выступать металлический профиль или трубы. Они закрепляются на плиточный клей или раствор. После этого между ними заливается раствор и стягивается правилом.

Обратите внимание! Черновая стяжка должна набрать полную прочность перед дальнейшей укладкой теплого пола. На это может уйти до трех недель.

После подготовки ровной поверхности для теплого пола производится укладка гидроизоляции. Ширины и длины материала может не хватить на всю площадь. Поэтому можно использовать несколько частей пленки или мембраны для теплого пола. При этом ее размер должен быть таким, чтобы нахлест на стены был на 10 см выше финишной стяжки теплого пола. Между составными частями перехлест должен быть 15 см. Соединить их между собой можно скотчем. По всему периметру помещения вдоль стены укладывается демпферная лента с таким же нахлестом на стены, что и пленка. К поверхности ее можно закрепить двойным скотчем. Есть изделия, который уже сразу идут с ним.

Обратите внимание! Наличие демпферной ленты обязательно. Она представляет собой мягкий материал из вспененного полиэтилена. Ее функция заключается в компенсации колебаний стяжки при перепадах температуры. Теплый пол будет постоянно подогревать ее, потому она будет расширяться. В теплый период года все будет наоборот. Если не учесть термошов для теплого пола, тогда стяжка деформируется и растрескается.

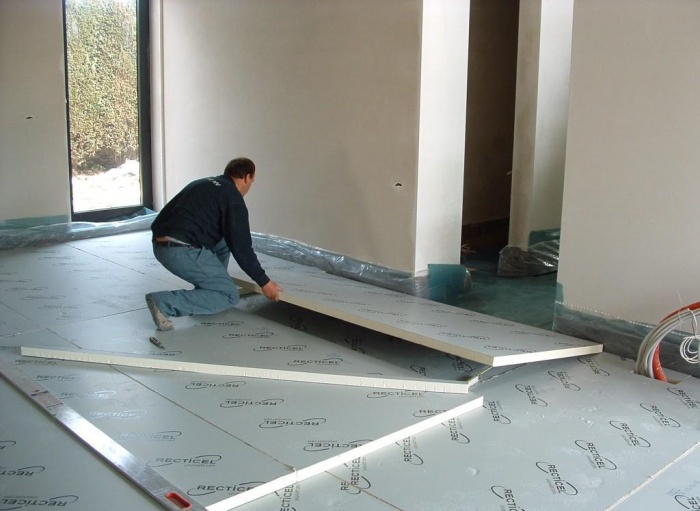

На готовую площадь укладывается утеплитель для теплого пола. Соседние листы должны быть расположены таким образом, чтобы швы образовывали перевязку. Это исключит прогибы при укладке трубы для теплого пола и заливке финишной стяжки. Если это пенополистирол с бобышками, тогда на этом этап завершен. Если используется обычный гладкий пенополистирол, тогда сверху на него укладывается еще один слой гидроизоляции. С помощью зонтиков он фиксируется к черновой стяжке. Далее укладывается армирующая сетка, к которой и будет фиксироваться труба.

Обратите внимание! Толщина утеплителя для водяного пола не должна быть меньше 30 мм, лучше, если это будет 50 мм. В противном случае потери тепла у контура будут значительными, особенно если под полом подвал или арочный пролет.

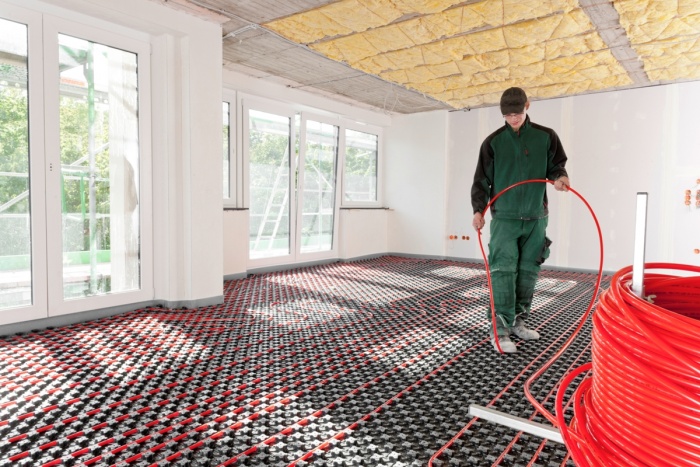

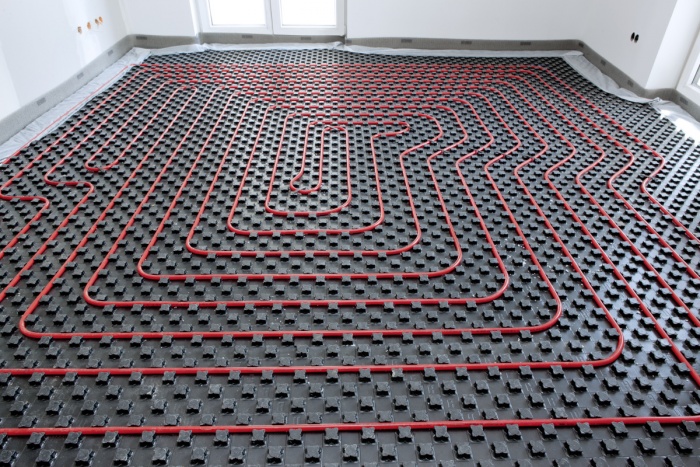

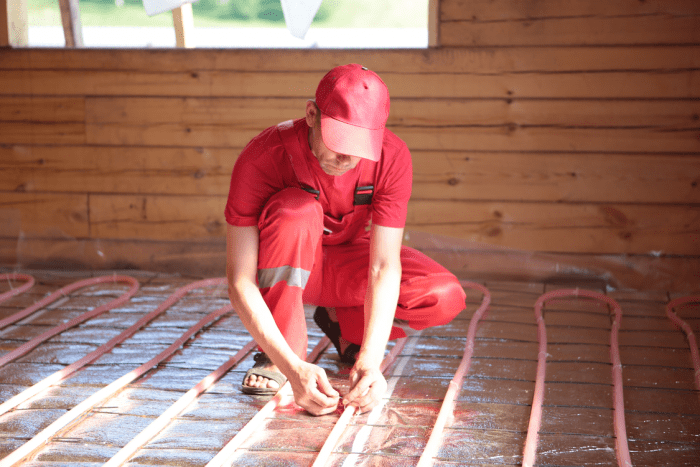

Производится укладка трубы для теплого пола. О выбранном шаге говорилось выше. Наиболее эффективным рисунком укладки трубы для теплого пола считается «улитка». Это связано с тем, что труба с более холодной жидкостью находится рядом с горячей, что гарантирует меньшие потери. Стоит помнить, что начинать стоит от внешней стены. Такой подход важен, чтобы стены лучше прогревались и не происходило смещения точки росы. На утеплитель с бобышками укладка трубы для теплого пола происходит в разы легче. Если это делается на армированную сетку для теплого пола, тогда применяются специальные скобы или проволока для фиксации.

Обратите внимание! Если производится укладка нескольких контуров теплого пола, тогда обязательно потребуется монтаж коллектора. Осуществляется он в самом начале. А потребуется он для выравнивания давления и температуры в различных контурах.

После того как труба для теплого пола уложена, не стоит спешить заливать финишную стяжку. Потребуется осуществить опрессовку. Для этого понадобится специальный насос или компрессор. Весь контур теплого пола заполняется воздухом с давлением на 2-3 атмосферы больше того, которое планируется в готовом варианте теплого пола. В таком виде все остается на сутки. После этого проверяется падение давления. Если оно значительно, тогда на каком-то из стыков утечка. Если ничего не изменилось, то можно продвигаться дальше.

Заливка финишной стяжки осуществляется на трубы для теплого пола, которые все так же должны находиться под давлением. Это важно, чтобы своевременно выявить повреждение, которое может произойти в процессе выравнивания поверхности. После заливки стяжки можно произвести заполнение контура теплого пола и его включение на прогрев. Температуру следует отрегулировать так, чтобы она не превышала 30°, тогда бетон не будет трескаться. Некоторые нюансы о том, как монтируется теплый пол приведены в видео:

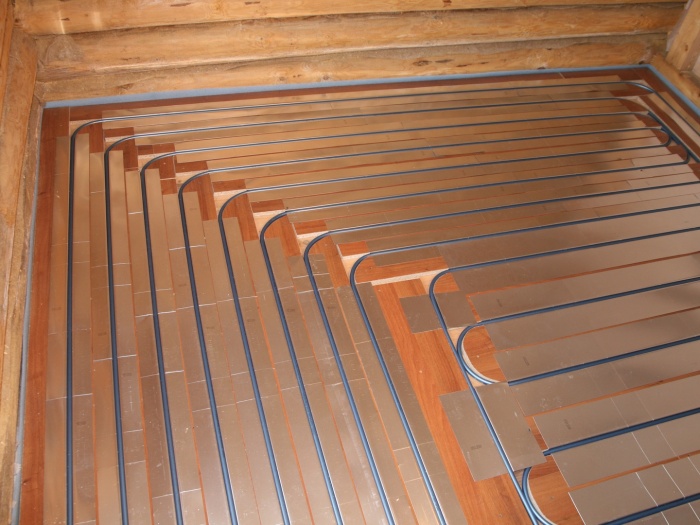

Монтаж сухого водяного пола

При монтаже теплого пола можно избежать большого повышения уровня за счет отсутствия финишной стяжки. Схема сухого монтажа теплого пола довольно проста, поэтому с ней справится даже тот, кто не имеет большого опыта. Для этого понадобится особый вид утеплителя с канавками под трубу, которые изготовлены на заводе. Подготовка черновой стяжки и требования к ее перепаду такие же, как в предыдущем случае. Далее производится укладка пенополистирольных плит с расположением канавок согласно выбранному рисунку контура теплого пола. В них вставляются листы формованного металла, которые увеличивают площадь прогрева и теплоотдачи. В последнюю очередь прокладывается труба. Форма канавки уже подобрана таким образом, чтобы хорошо зафиксировать трубу для теплого пола. Финишным покрытием может быть ламинат. Он укладывается сразу сверху на подложку. Больше о том, как монтируется сухой теплый пол смотрите в видео.

В отличие от привычного радиаторного отопления, водяное стало входить в моду сравнительно недавно. Эта система предназначена для нагрева пола как в частном доме, так и в квартире. Ее используют одновременно и в роли излучателя, и теплоаккумулятора. Она способна равномерно распределять всю вырабатываемую тепловую энергию, а также существенно экономить на ней. Многие уже сейчас задумываются, как сделать теплый пол от отопления.

Прежде всего необходимо разобраться, где можно устанавливать половое отопление. Чаще всего его монтируют в загородных домах, что обусловлено двумя основными причинами. И первая из них - в квартирах, которые подсоединены к системам центрального отопления, обычно запрещена установка теплых полов. Объясняется это тем, что существует угроза повышения гидравлического сопротивления.

Вторая причина - если подключится к централизованной системе отопления, то вода, пройдя по всем трубам теплого пола, вернется в общий стояк уже практически холодной.

Учитывая эти нюансы, в квартирах лучше всего применять электрический подогрев пола, а в загородных домах - наоборот, водяной. Кроме того, специалисты рекомендуют использовать последний только в утепленных зданиях или помещениях.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что существует исключение из правил.

Как сделать теплый пол от отопления в квартире без ущерба для соседей? Нет ничего проще, но это касается только жилья на первом (при верхней разводке) или последнем этаже (при нижней разводке горячей воды). Дело в том, что в этих квартирах вода переходит на обратку и она вполне пригодна для обогрева пола, при этом тепло в других квартирах не убывает.

Есть еще одна схема отопления с теплыми полами, не ущемляющая интересы других пользователей. Ее можно применить в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Она напрямую зависит только от воды в сети центрального отопления, и если последняя будет чересчур горячей, то и полы будут прогреваться соответственно.

Преимущества

Применение полового отопления в квартирах и особенно в частных домах имеет много преимуществ по сравнению с обычным радиаторным. Первое из них и, пожалуй, самое главное - это максимально комфортный климат в доме. Равномерное прогревание воздуха в помещении через всю поверхность пола практически полностью исключает риск появления простудных заболеваний. Тепло, исходящее от нее, не дает переохлаждаться ногам.

Теплый пол водяной дает возможность расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под настилом, не занимает места, а также позволяет сделать окна во всю стену.

Она может существенно снизить эксплуатационные затраты, так как уменьшение температуры на 2 или 3 градуса не повлечет за собой какого-либо физического дискомфорта. Кроме того, система отопления "теплый пол" равномерно прогревает все помещение, не создавая при этом охлажденных или перегретых зон.

Следующим преимуществом является отсутствие так называемых конвекционных потоков. Радиаторная система отопления действует таким образом - нагревается воздух, который поднимается и остается под потолком, а когда остывает у противоположной стены, то опускается к полу. Так происходит постоянный воздушный круговорот, поднимающий и переносящий много мелкой пыли.

Нужно отметить, что теплый пол водяной является чрезвычайно надежной и безопасной системой с точки зрения эксплуатации. Достаточно простая конструкция и хорошо отработанная технология создания и монтажа позволяет служить ему верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Выполнение проекта

Теплые полы, где источником обогрева является вода, считаются низкотемпературным отопительным устройством. Максимальный нагрев жидкости в такой системе - не более 55 ⁰С. А если учесть, что водяные трубы находятся не только под слоем бетонного раствора, а и отделочного материала, то на поверхности пола будет всего лишь 35 ⁰С. Этой температуры вполне достаточно, чтобы чувствовать себя комфортно. А вот при более высоких показателях начнут возникать неприятные ощущения при прикосновении кожи ступней к слишком горячему покрытию.

Водяные полы с подогревом - это всегда удобно и комфортно. Особенно если не требуется устанавливать водонагревательный котел. В частных домах и квартирах с уже имеющимися радиаторами можно сделать теплый пол от центрального отопления. Для этого необходимо выполнить ряд условий.

В любом случае система отопления должна быть укомплектована циркуляционным насосом. Если его все же нет, то лучше всего приобрести и установить его, чем делать гравитационную конструкцию с определенным уклоном поверхности пола. Система может быть двух видов: однотрубной или двухтрубной. В первом случае подающую трубу подключают после циркуляционного насоса, а обратную - перед насосом.

Кроме того, необходимо выполнить расчет длины контуров. Для однотрубного вида он не должен превышать 30 м, а для двухтрубного - 50 м. Бывает так, что контур оказался длиннее, тогда его делят на несколько частей и укладывают параллельно или в разных зонах.

Необходимые элементы

Системы отопления, где предусмотрено подключение теплого пола к котлу, должны состоять из нескольких основных элементов:

● металлополимерные или полимерные трубы;

● циркуляционный насос;

● теплоизоляционные материалы;

● котел отопительный;

● крепеж, коллекторы и фитинги;

● регулирующая арматура и запорные шаровые клапаны.

Такую отопительную систему можно не только смонтировать самостоятельно, но и сделать предварительные расчеты. Если же основным источником тепла будет исключительно водяной пол, тогда проект лучше заказать у специалистов.

Разновидности

Водяное отопление, которое устанавливают на плоскости, может быть бетонным и настильным. Первый вид предусматривает монтаж теплого пола с применением бетонной стяжки, а второй - без нее. Настильные необходимо укладывать на специальные пластины из алюминия, предварительно покрытые полистирольной прокладкой, или на деревянный пол, а также на заранее установленные лаги. Но все же более распространенной и популярной считается бетонная стяжка.

Подсоединение

Самая простая схема подключения теплого пола должна выглядеть так: первый коллектор объединяет трубопроводы подачи воды, а второй, в свою очередь, обратный ход. Они же подключаются к трубам с самим теплоносителем. Этот вариант имеет один существенный недостаток - температуру воды, идущей от котла, регулировать просто невозможно.

Максимум, что можно сделать, так это перекрыть запорную арматуру, но это не решает самой проблемы. Известно, что некоторые напольные декоративные покрытия портятся, если их нагреть до более чем 30 ⁰С. Поэтому регулировку температуры желательно все же предусмотреть.

Для того чтобы схема подключения теплого пола была полноценной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркулярный насос, воздухоотвод и кран для слива.

Кроме того, вместо запорных вентилей лучше установить термостатические смесители. Благодаря изменению размера стержня с парафином, он позволяет пропускной способности крана функционировать без резких перепадов.

Наличие в схеме насосно-смесительного узла также необходимо. Он добавляет в подачу охлажденную воду, когда нужно снизить ее общую температуру, чтобы она не превысила допустимых норм.

Стоит обратить особое внимание на установку смесительного насоса. Он должен находиться между подводящим трубопроводом и коллектором подачи. К его третьему выходу подключают вывод жидкости из отдающего коллектора. Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу.

Порядок монтажа

Прежде чем приступить к работам по установке системы, нужно знать последовательность того, как сделать теплый пол от отопления по всем существующим правилам.

Порядок монтажа состоит из нескольких основных этапов:

● установление коллекторной группы;

● выравнивание поверхности пола и его предварительная подготовка;

● укладывание трубопроводов будущей системы отопления;

● регулирование температуры.

Коллекторная группа

Работы по монтажу полового водяного отопления начинают с установки коллекторного шкафа, который должен располагаться на одинаковом расстоянии от конечных потребителей. Например, если теплый пол будет располагаться на территории двух помещений, то и короб нужно разместить посередине между ними.

Для того чтобы коллекторный шкаф не портил интерьер комнаты, его прячут внутрь стены. Во время подготовительных мероприятий делают специальную нишу с помощью болгарки или перфоратора. Ее размер должен быть немного больше, чем габариты шкафа, а поместить ее следует у самого пола.

Вспомогательная система водяного пола состоит из определенного количества трубопроводов. Они стыкуются в коллекторном шкафу и тянутся из главной системы отопления. В коробе должны обязательно находиться как запорный, так и регулировочный клапаны.

После установки коллекторного шкафа в него заводятся подающий и обратный трубопроводы. По первому идет горячая вода из центральной системы, а по второму - возвращается уже охлажденная. На концах этих трубопроводов устанавливают запорную арматуру в виде вентилей или шаровых кранов, которыми в нужное время можно будет отключить подачу воды. Переходом между ними служит специальный компрессионный фитинг.

Все составляющие элементы коллекторного шкафа присоединяются к рейке с отводящими патрубками, к которым тянутся образующие контур трубопроводы. Как видно на фото, схема подключения теплого пола достаточно проста, поэтому ее можно осуществить и без помощи специалиста.

Предварительная подготовка пола

Прежде всего необходимо проверить горизонтальную плоскость, на которой будет располагаться система отопления. Теплый пол водяной укладывается только на заранее подготовленную и выровненную поверхность. И этим этапом работ не стоит пренебрегать. От одинакового слоя стяжки по всей поверхности пола напрямую зависит и равномерность прогрева.

После выравнивания приступают к укладке гидроизоляционного слоя. Затем на стены по периметру помещения приклеивают специальную демпферную ленту, которая может компенсировать линейные расширения стяжки или теплого пола. Излишки ее обрезают.

Монтируется отопление "теплый пол (водяной)" только с использованием теплоизолирующих матов, изготавливаемых из таких материалов, как газобетон, велотерм, техническая пробка, минеральная вата или пенополистирол. Они предотвращают потерю тепла.

Монтаж

На этом этапе занимаются закреплением трубопроводов теплового контура. Самым популярным способом является укладка и крепление труб к специальной кладочной сетке, выполненной из металла и уложенной на утеплитель. Фиксируют на ней трубопровод при помощи вязальной проволоки.

В том случае, если тепловой контур превышает длину в 70 м, тогда делают второй. Трубопровод всегда проводят по такому принципу - от более холодных (окна и дверные проемы) к наиболее теплым зонам.

Проверка

Гидравлические испытания уже уложенных труб проводят только перед тем, как начнут заливать их цементно-песчаным раствором. Они считаются удачными, если не появятся течи в трубопроводе при давлении воды в 6 атмосфер. Время, которое необходимо для полного высыхания забетонированного пола - не менее 10 дней. Только при соблюдении всех условий монтажа водяное отопление будет максимально эффективным, надежным и долговечным.

Регулировка

Температуру водяного отопления пола можно регулировать двумя способами: ручным и автоматическим. Первый осуществляют с помощью шарового клапана, а второй - электроприводами. Надо сказать, что наиболее эффективной при водяном отоплении является именно автоматическая регулировка.

При постройке нового дома неизбежно возникает вопрос о том, какой же вид отопления выбрать. Учитывая все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы, чем водяные теплые полы просто не найти. Кроме того, ее можно подсоединить практически к любому источнику тепла, использующему различные энергоносители. А так как сделать теплый пол от отопления совсем несложно и самому, можно еще и сэкономить приличную сумму денег.

Многие специалисты утверждают, что теплый пол — самодостаточная система отопления, которая эффективно обогреет помещения любого размера и кубатуры даже на Севере России. При этом повышается уровень комфорта: ноги всегда в тепле, а на уровне 1,5-1,8 метра намечается некоторое понижение температуры. Такой тепловой режим по утверждениям врачей, наиболее оптимальный для хорошего самочувствия. К тому же при нагреве пола конвекционные процессы затрагивают весь объем воздуха в помещении, что снижает затраты на поддержание комфортного микроклимата.

Недостатки водяных полов

Идея обогрева полов теплой водой далеко не нова, но из-за отсутствия долговечных труб она долго не была реализована в широких масштабах. Есть у водяного пола большой минус — сложность, почти невозможность, ремонта. Потому, до недавних пор, такие системы были не очень распространены: закладывать в стяжку металлические трубы неразумно. Они быстро разрушаются, а разбивать стяжку для ремонта — сложно и дорого. С появлением на рынке теплые водяные полы стали использоваться чаще. Где-то вместе с радиаторами, а где-то и вместо них. А все потому, что МП трубы хорошего качества служить могут десятилетиями, хорошо гнутся, продаются в бухтах протяженностью до 200 метров.

Но невозможность ремонта — это не все недостатки. Есть еще один значительный минус — весь пирог теплого пола от горячей воды занимает примерно 10см. Если потолки в помещении и так невысокие, это очень много. В этом случае лучше сделать . Он по высоте всего 1-2см.

Еще один минус — большая инертность такого способа обогрева. Конечно, массив стяжки, в который упрятаны трубы с теплоносителем, мягко рассеивает тепло, даря комфорт. Но на его нагрев идет много тепла. А если учесть, что для комфортных ощущений температура воды в теплых полах не должна превышать 40 о С, то понятно, что пока стяжка нагреется, пройдет много времени. То есть такое отопление оптимально для постоянного проживания и не подходит для мест, где вы появляетесь периодически: быстро нагреть помещение водяной пол не может.

Теплый пол от центрального отопления: юридические нюансы

Если у вас имеется квартира в многоэтажном доме, в некоторых случаях, теплый пол можно запитать от стояка централизованного отопления. На установку такого вида обогрева требуется специальное разрешение от жилищно-эксплуатационной организации. Если квартира находится в доме новой постройки, скорее всего разрешение вам дадут. В новостроях обычно предусматривается отдельный стояк для подключения такого вида отопления.

В домах солидного возраста могут возникнуть проблемы. Особенно если разводка у вас однотрубная (это когда в каждой комнате есть отдельный стояк и от него подключается батарея). Дело в том, что при такой системе подключения, если вы заберете чересчур много тепла из стояка, соседям снизу придет в радиаторы совсем уж холодная вода. При однотрубной системе получить разрешения могут только владельцы квартир на первом этаже. Остальные — вряд ли.

Если желание подогреть пол есть, а разрешение получить нереально, можно теплый пол запитать от котла отопления. Устройство такой системы выйдет дороже на стадии установки, но вот ежемесячные затраты однозначно будут ниже. Или еще один вариант — уложить электрический теплый пол. Он может стать даже более привлекательным вариантом, так как при использовании выход из строя одного сегмента не сказывается на работе всего пола. Так как сегментов очень много, вы даже не заметите, что там что-то сломалось.

Как выглядит «пирог» водяного отопления

Если устройство теплого пола в вашем доме возможно, скорее всего, как одно из условий получения разрешения, будет выдвинуто требование установить счетчик тепла. Соглашайтесь без раздумий — если сделаете все как надо (имеется в виду утепление), вам будет выгоднее, так как платить будете меньше.

Как делать

Первый шаг к тому, чтобы сделать теплый пол в квартире (от центрального отопления или от котла — без разницы), — это прорисовка проекта. Переносите на бумагу план помещений, указываете размеры комнат и расположение стояков. Возле стояков, от которых будет запитыватьсял, нужно найти место для размещения коллекторного узла. Это устройство, к которому подключаются с одной стороны вход/выход централизованной системы отопления, а с другой трубы, расположенные в полу. также содержит устройство контроля температуры теплоносителя, и иногда вентили/клапана для регулировки температуры в каждом контуре.

Особенность теплого пола от отопления в том, что горячую воду с подачи нужно смешивать с холодной, которая забирается с обратного трубопровода. Потому такой узел иногда называют смесительным. Пусть не всегда, но в стояке подачи бывает температура 95 о С и даже выше. Представьте свои ощущения, если вода с такой температурой будет греть ваш пол. Африка отдыхает. Вот для этого и нужен узел контроля температуры теплоносителя, который при необходимости добавляет прохладную воду.

Скорость движения воды в системе теплого пола должна находится в пределах 0,2-1,0м/с. Для того чтобы обеспечить такую скорость, в схеме обязателен (без него система неэффективна).

Затем нужно определиться с типом трубы, которую будете использовать. До недавнего времени вариантов было всего два: или сшитый полиэтилен. Сегодня есть третий, который на первый взгляд и недостатков не имеет: гофрированная нержавейка. Гибкий, надежный, недорогой (намного дешевле МП), длительный срок эксплуатации, отличные характеристики, да еще и поделок нет. Не материал, а сказка. Из недостатков — только большее сопротивление водяному потоку за счет ребристой поверхности. И то, это не доказанный факт, а предположение. В общем, примите к сведению, что есть еще и такой материал. Более

После того, как определились с видом труб, решаете, каким способом их будете укладывать: «змейкой» или «улиткой». «Змейка» проще в укладке, «улитка» не дает эффекта зебры — чередования теплых и холодных зон. Затем нужно выбрать диаметр и узнать длину труб. Для водяного пола в квартире особого смысла проводить теплотехнический расчет нет — все используют трубу 16мм. Вряд ли в результате расчета у вас получится что-то другое. Длину прикинуть можно по норме: 4-5 метров трубы на м 2 площади. Вот теперь можно приступать к изготовлению.

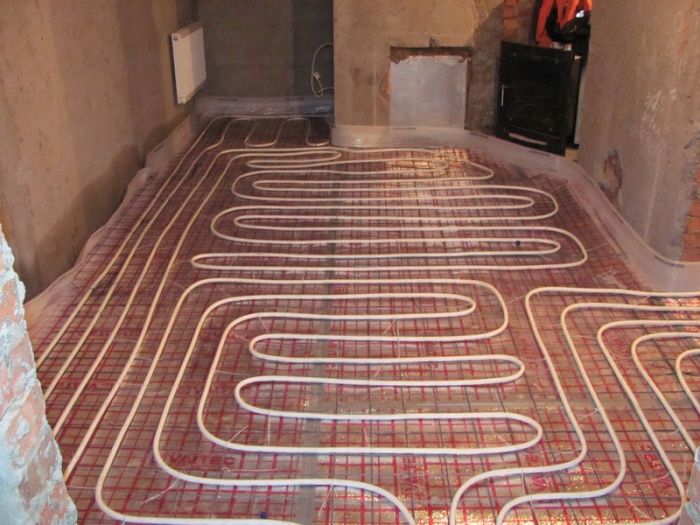

Схема укладки теплого пола «змейка»

Схема подключения водяного теплого пола к котлу большой сложностью не отличается. На трубопроводе подачи ставится группа безопасности (если ее нет в котле), затем труба от котла заводится на коллекторный узел. К коллекторному узлу подключены контуры теплого пола. На обратном трубопроводе стоит расширительный бачек и циркуляционный насос (снова-таки, если его нет в котле). Вот и вся обвязка котла для подключения теплого водяного пола. Простейшая схема изображена на рисунке тут же расположена таблица спецификации.

Схема подключения водяного теплого пола к котлу (кликните чтобы увеличить)

Итоги

Источником теплоносителя для водяного теплого пола в квартире может быть стояк централизованного отопления или котел. Оба варианта имеют достоинства и недостатки. Во-первых, теплый пол от центрального отопления можно запитать далеко не всегда, во-вторых, вы все равно зависите от работы котельной, в-третьих, платите за это приличные деньги. При использовании котла вы получаете автономно работающий теплый пол, но тратите на его устройство больше денег (котел дорогое удовольствие), зато экономите на ежемесячной оплате за коммунальные услуги.

В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Посмотреть один из вариантов системы можно в видео.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:


Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.

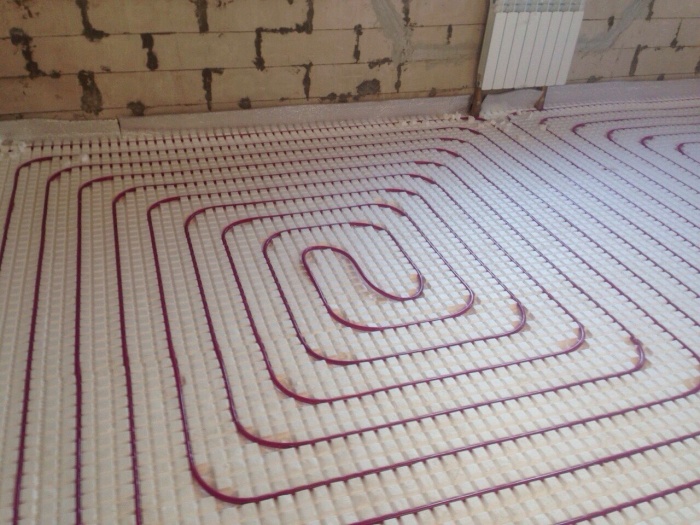

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м 2 . Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. — не ниже М-350.

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

  • комфортность;
  • высокую температуру в помещении;
  • отсутствие аллергических реакций;
  • плесени и грибка не будет, даже если полы деревянные;
  • нормальный уровень влажности;
  • отсутствует риск получить ожоги, так как на стенах нет батарей;
  • температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
  • экономный расход топлива;
  • менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия - это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.


По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.
