Постройка крыши бани из бруса. Проведение монтажных работ по строительству крыши бани своими руками

На завершающем этапе строительства банного комплекса возводится крыша на баню своими руками. Если делать крышу для бани строим своими руками, то перед проведением всех работ следует подробно изучить технологию и нюансы монтажа кровельных конструкций. После завершения строительства крыши бани своими руками можно приступать к отделке здания как снаружи, так и изнутри.

Для того, чтобы потолок бани не протекал и хорошо удерживал тепло в помещении, процессу монтажа крыши на здании следует уделить особое внимание. При соблюдении всех требований инструкции по возведению крыши бани своими руками она позволит эксплуатировать сооружение длительное время, не прибегая к проведению ремонтных работ.

Для того, чтобы построить правильно крышу бани своими руками, требуется соблюдение всех строительных норм и правил. Такая кровля должна обладать качественной паро-, тепло- и гидроизоляцией.

Перед проведением монтажных работ следует подробно изучить процесс проведения монтажных работ. Это позволит избежать возникновения ошибок и даст возможность удешевить строительство банного комплекса, так как не придется для монтажа кровли привлекать специалиста по строительству.

Кровлю банного комплекса достаточно легко смонтировать самостоятельно, для этой цели человек должен обладать некоторым уровнем знаний в области строительства и иметь навыки обращения со слесарными и столярными инструментами.

На сегодняшний день наиболее популярными вариантами строительства бани являются использование бруса, бревен и каркасных конструкций. Каждый из этих типов строений имеет особенности в процессе монтажа кровельной конструкции.

Устройство кровли бани

Для того, чтобы правильно возвести , следует подробно изучить варианты конструкции этого элемента здания. Крыша любого здания, в том числе и здания банного комплекса, состоит, в зависимости от типа, из определенных стандартных конструктивных элементов.

В состав конструкции любой кровли входят следующие конструктивные элементы:

• стропильная система;
• обрешетка;
• системы тепло-, паро- и пароизоляции;
• кровельное покрытие.

В зависимости от конструктивных особенностей выделяют следующие типы кровель:

• односкатные;
• двускатные;
• вальмовые;
• шатровые;
• многощипцовые;
• мансардные.

Помимо этого, любой из типов конструкции кровли может иметь свои особенности, обусловленные предпочтениями и желаниями владельца здания.

Чаще всего при возведении бань используется . Специалисты рекомендуют при строительстве бань возводить именно этот тип кровли, так как он является наиболее удобным вариантом. Наличие свободного пространства под возводимой кровлей позволяет обустроить небольшой чердак. Чердачное помещение в таком случае можно использовать для хранения банного и другого инвентаря.

Преимуществом двускатной кровли является отсутствие скоплений атмосферных осадков, которые могут скапливаться на других типах кровли в зимний период года. На двускатной крыше снег сползает с поверхности под действием собственного веса.

Односкатный тип кровли применяется очень редко при строительстве банных комплексов.

Монтаж двускатной крыши банного комплекса

Так как двускатная крыша является наиболее популярной, поэтому следует более подробно рассмотреть, как возводится двускатная крыша для бани своими руками.

На сегодняшний день существует 2 системы монтажа двускатной кровли:

1. Система висячих стропил. Крепление стропильной системы этого типа осуществляется одной стороной к телу здания, а вторая сторона закрепляется между двумя противоположными секциями стропил.
2. Наклонные стропила. Этот тип конструкции является более устойчивый, так как элементы конструкции дополнительно удерживаются стойкой, расположенной в центре.

Двускатная крыша является наиболее предпочтительным вариантом создания кровли своими руками для каркасной бани, так как конструкция обеспечивает самоочищение поверхности скатов кровли от скапливающихся осадков, что значительно уменьшает оказываемое на здание давление. Такой эффект достигается за счет того, что двускатная кровля имеет большой угол наклона кровельных плоскостей.

По своей конструкции двускатная кровля представляет несколько одинаковых по размеру и форме равнобедренных треугольников, которые равномерно расположены вдоль всего здания. Вершина конструкции носит название конька. Поперечный брус, к которому осуществляет закрепление вершины стропил, носит название ригеля. Ригель придает прочность конструкции и скрепляет в единую конструкцию отдельные стропила. От величины шага между стропилами зависит прочность всей конструкции.

Крепление стропил наверху стен здания осуществляется после того, как закончен монтаж потолочных балок.

Монтаж несущих конструкций кровли состоит из следующих этапов:

• крепление мауэрлата к стене здания;
• сборка стропильной фермы;
• установка двух ферм на разных концах здания;
• установка оставшихся стропильных ферм по специально натянутому шнуру.

После окончания монтажных работ по установке несущих конструкций кровли приступают к закреплению обрешетки, монтажу слоев паро-,гидро- и теплоизоляционных материалов. По окончании этих работ проводится монтаж кровельного материала.

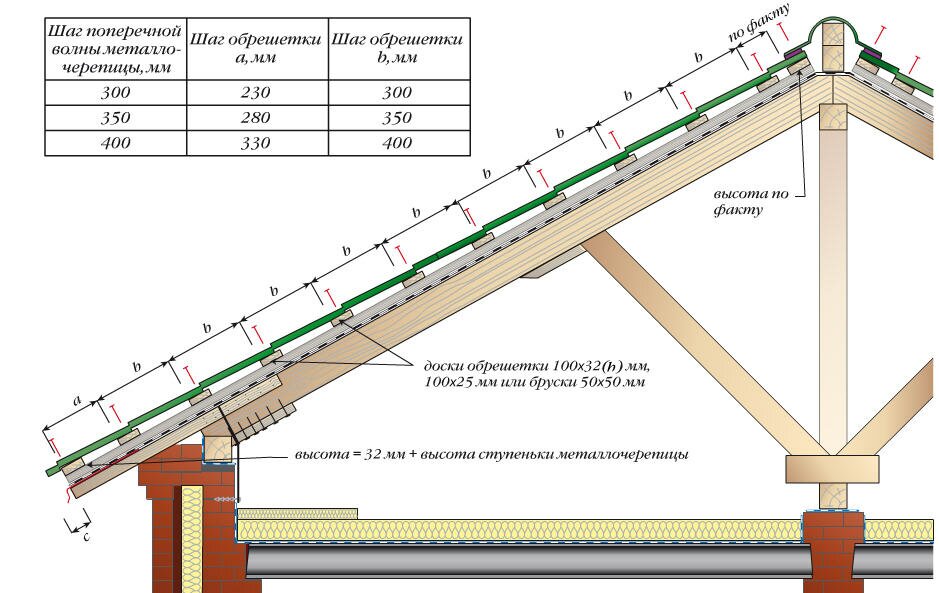

Проведение монтажа обрешетки

После завершения монтажных работ по установке кровельных стропил проводится операция монтажа обрешетки.

При установке этого элемента конструкции следует обратить внимание на ряд требований, которые нужно обязательно выполнить в процессе проведения работ. Эти требования заключаются в следующем:

1. Доски, входящие в состав обрешетки, набиваются, начиная с конька, и постепенно перемещаются в нижнюю часть конструкции.
2. Обрешетка может быть сплошной или с зазорами. Выбор типа конструкции зависит от применяемого кровельного материала.
3. Торцы набиваемых досок должны выступать за концы ферм, выполняющих основу фронтонов, приблизительно на 18-20 см. Такой выступ кровли за фронтоны предохраняет фронтон от неблагоприятного воздействия атмосферных факторов и носит название фронтонного карниза.

Сплошную обрешетку лучше всего использовать при применении кровельных материалов рулонного типа. Сплошную обрешетку также рекомендуется использовать при покрытии крыши металлочерипицей и шифером. Зазоры в такой обрешетке должны не превышать 10 мм.

При использовании в качестве кровельного материала листового железа, асбестоцементного шифера или битумного листа расстояния между досками обрешетки могут составлять 18-25 см.

После закрепления обрешетки на несущей конструкции крыши переходят к монтажу паро-,гидро- и теплоизоляции.

Монтаж утепления паро- и гидроизоляции

Перед возведением кровли многие владельцы задумываются над вопросами о том, как правильно , и какие стройматериалы при этом лучше всего использовать. Для монтажа кровельного покрытия в качестве паро- и гидроизолирующего материала могут использоваться рубероид и мембранная пленка. Рубероид монтируется на стропила в 2 слоя, это обеспечивает высокую степень защиты несущих конструкций от воздействия негативных атмосферных факторов.

Если используется мембранная пленка, то она может выполнять функции как гидроизоляционного, так и теплоизоляционного материала, так как обладает низким показателем теплоотдачи.

Для качественного функционирования установленного материала пленку требуется уложить на стропильную конструкцию и зафиксировать строительным скотчем .

Новая полоса должна укладываться на предыдущую полосу с нахлестом. Пленку запрещено натягивать на стропильные конструкции. Натягивание пленки может способствовать возникновению повреждений при деформировании пиломатериала, из которого производится сборка стропильных конструкций. Деформация конструкций возможна при нагреве или остывании стропильной системы.

В процессе утепления крыши бани своими руками следует обратить внимание на некоторые важные нюансы процесса.

Такими нюансами являются следующие:

1. Утепление крыши строения рекомендуется осуществлять при помощи минваты. Этот материал является долговечным, негорючим и отлично удерживает тепло.
2. При осуществлении утепления кровли не рекомендуется применять пенопласт. Этот стройматериал способен выделять вредные летучие химсоединения.
3. Толщина используемого утеплителя должна составлять не меньше 100 мм.
4. Поверх слоя утеплителя укладывается слой гидроизоляции.

Последним слоем, укладываемым на кровельный пирог, является отделочный материал. Выбор стройматериала для проведения отделки чердачного помещения зависит от финансового состояния домовладельца и его предпочтений.

После завершения укладки тепло-, паро- и гидроизоляции проводится монтаж непосредственно кровельного материала.

Для монтажа кровли можно использовать любой кровельный стройматериал. Выбор кровельного материала полностью зависит от финансового состояния владельца бани и наличия того или иного материала в свободной продаже.

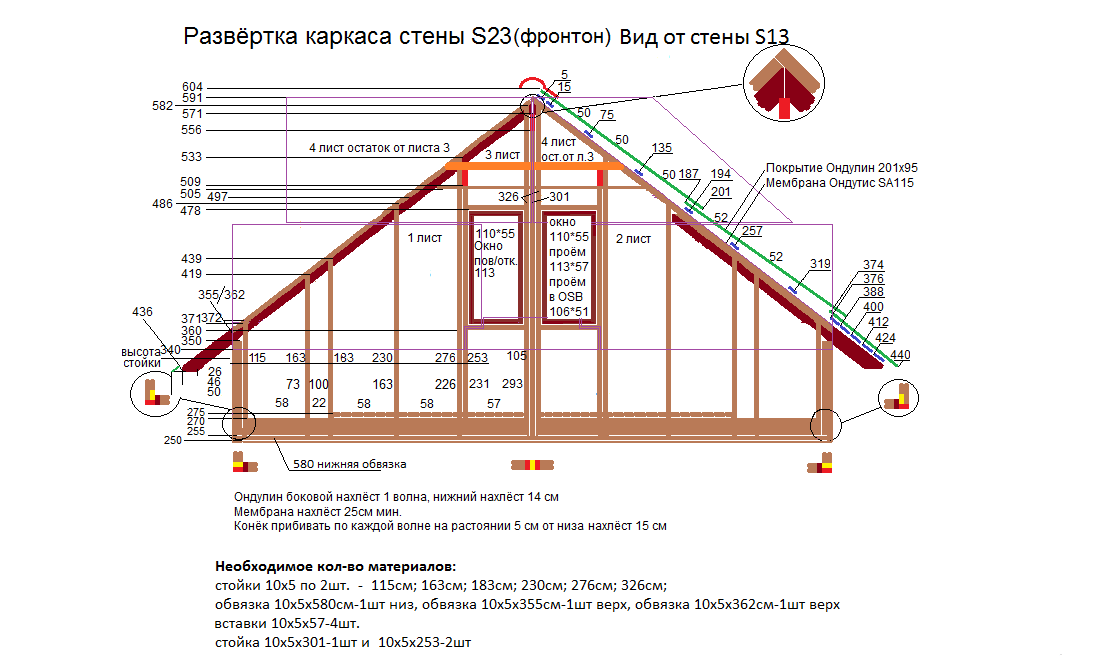

Проведение отделки фронтонов

После завершения монтажных работ по установке кровельного стройматериала можно приступать к проведению отделки фронтонов крыши. Несущим каркасом фронтонов являются крайние стропильные фермы. Для отделки плоскости фронтонов на стропильные фермы осуществляется набивание брусков древесины с размером 50х50 или 40х40 мм. Эти бруски формируют обрешетку фронтона.

Закрытие плоскости фронтона осуществляется при помощи отделочного материала. В качестве стройматериала для проведения отделочных работ может служить вагонка. Обшивка фронтальной плоскости должна осуществляться с запасом, который обеспечивает выступ отделочного материала за плоскость фронтона на расстояние 20-25 мм.

В зависимости от пожелания владельца бани, фронтоны можно отделочным стройматериалом зашивать как в горизонтальном, так и в вертикальном направлении. Обшивка фронтона вагонкой осуществляется при помощи саморезов или гвоздей.

Использование вагонки, изготовленной из древесины, дает некоторые преимущества домовладельцу. Дело в том, что древесина является экологически чистым материалом, и при ее использовании в окружающее пространство не выделяются ядовитые химсоединения.

Однако следует помнить о том, что прежде чем использовать этот материал, его следует обработать специальными химсоставами, которые предотвращают возгорание и порчу материала под воздействием негативных атмосферных факторов.

Являясь натуральным материалом, вагонка может страдать от переизбытка влаги, поэтому для того, чтобы не происходило разрушение используемого для отделки стройматериала, требуется после монтажа провести обработку фронтона лакокрасочным составом, который имеет водоотталкивающие свойства. Составы, используемые для создания защитного покрытия на поверхности вагонки, являются нестойкими, что требует проведение регулярной обработки поверхности фронтона. Регулярность обработки должна составлять 1 раз в 2 года.

Проведение регулярной обработки удорожает эксплуатацию объекта. Срок эксплуатации фронтона, изготовленного из вагонки, которая не подвергалась обработке, составляет около 5 лет, в отличие от фронтона, обработанного антисептиком, антипиреном и краской, срок нормальной службы которого может составлять 15-20 лет. Помимо вагонки, для проведения отделочных работ можно применить сайдинг.

Обычно с целью экономии, для бань общей площадью не более 12 м2 делают так званую бесчердачную односкатную крышу. При большей площади бани крышу лучше всего делать двухскатную крышу.

Но, тем не менее, если вы планируете пользоваться баней круглый год, то лучше сделать чердак, так как он обеспечивает хорошую теплоизоляцию.

Если говорить о необходимом углу ската крыши, то он напрямую зависит от используемого кровельного материала и может колебаться от 4 до 12° — у бесчердачных крыш и, от 12 до 28° — у чердачных крыш.

В качестве опоры для крыши служат балки чердачного перекрытия или настенные брусья, изготовленные из хвойных пород дерева. Размер балок зависит от длины пролета, то есть расстояния между стенами. Обычно, при длине пролета 3,5 м и менее используется балка толщиной 5-6 см и шириной 12-15 см соответственно, закрепив ее на ребро.

Естественно перед укладкой балок они пропитываются антисептиком. Боковые поверхности концов балок (торцы), которые опираются на каменные или бетонные стены, оборачиваются двойным слоем рулонного материала, например толя или рубероида, а сами торцы скашиваются и оставляются открытыми.

В стены балки необходимо заделывать так, чтобы при отапливании бани в места крепления не мог проникнуть теплый воздух. В противном же случае образовавшийся конденсат приведет к преждевременному разрушению дерева. Глубина заделки как минимум должна быть 10 сантиметров.

На балках устанавливаются двуногие наслонные или висячие стропила из бревен небольших размеров, брусьев или строганных досок. Стропила это своего рода основание для будущего покрытия крыши, в качестве которого можно использовать рулонные материалы, например рубероид, шифер, профнастил или металлочерепицу.

При возможности и, конечно же, желании баню можно покрыть дерном, это придаст ей некоторый колорит и позволит гармонично вписаться в ландшафт местности.

Для того чтобы покрыть крышу бани дерном необходимо на стропилах устроить сплошной настил из строганых досок, сверху покрыть его гидроизоляционным материалом например рубероидом после чего уложить сверху два слоя дерна: нижний слой укладывается корнями вверх, а верхний – корнями вниз.

Но все же предлагаем вам просмотреть видео о том как можно сделать крышу для бани своими руками.

Первое видео будет о том как правильно крепить стропила крыши:

Монтаж стропильной системы

Ну и еще один вариант крыши бани с чердачным помещением или чердачная крыша:

Возведение крыши бани

Потолок в бане можно выполнить практически из любых древесных материалов, но все-таки лучше сделать потолок в бане из пород деревьев с низким содержанием смол.

Все существующие виды потолков можно разделить на три вида:

1. Подшивной;

2. Настильный;

3.Панельный.

Подшивной потолок в бане

Данный потолок можно сделать следующим образом:

— досками обшиваются балки, положенные на стену;

— после чего с чердачной стороны следует постелить слой легкого утеплителя, например торф, шлак, опилки, сухая земля, пемза и т. п.

— затем сверху засыпка закрывается горбылем, прибитым к балкам, или специальными огнестойкими плитами, в состав которых входят опилки, цемент, глина и вода.

Данный вид потолков отличается от подшивных тем, что доски укладываются непосредственно на верхнюю обвязку стен бани.

Самым удобным потолком является потолок из панелей такой же конструкции, как и глухие стеновые панели. Если рамы панелей сделать достаточно прочными, то при их установке можно обойтись без дополнительных перекрытий.

Как утеплить потолок в бане

Как правило, личная баня на загородном участке не отличается большими размерами, поэтому крыша для нее имеет не самую сложную конструкцию. Однако, несмотря на кажущуюся простоту, эта конструкция все равно должна быть надежной и прочной. Кроме того, не забываем про планируемую функциональность чердачного помещения – оно может вовсе не использоваться, рассматривать только в качестве подсобного, например, для хранения банной утвари и веников, или же в планах хозяев - создать там вполне пригодную , где можно будет полноценно отдохнуть.

Поэтому прежде чем определиться, как сделать крышу на баню, необходимо выбрать ее конструкцию. Безусловно, это делается на этапе составлении проекта постройки. Ну а затем – можно переходить к окончательным расчетам, и далее – непосредственно к монтажным работам.

Разновидности крыш для бани

Существует достаточно много конструкций крыш, но для покрытия бани чаще всего используются двускатные и односкатные варианты, реже - ломаный мансардный тип стропильной системы. Чтобы разобраться, какая из конструкций больше подойдет для конкретного случая, необходимо рассмотреть их общие характеристики.

Двускатные крыши

Самой популярной конструкцией для покрытия бань является двускатный вариант крыши, так как он имеет немало выраженных достоинств. Двускатные системы могут создаваться с «обитаемым» чердачным помещением или просто с холодным чердаком, в зависимости от желания владельца строения. Стоит остановиться на том, какой из вариантов более выгоден.

• Крыша, под которой предусмотрено обустройство чердачного помещения, можно назвать более выгодным вариантом конструкции по следующим причинам:

— В подкровельном пространстве может быть оборудовано жилое помещение. Если баня возводится на даче, то жилой домик и баню можно разместить в одном строении - на первом этаже баню и санузел, а на втором - комнаты отдыха.

— Если дачный домик уже построен, то на чердаке бани можно сделать помещение для зимнего хранения различного садового инвентаря и других необходимых для летнего отдыха и работы на участке предметов.

— Если баня будет использоваться и в зимний период, то чердак станет дополнительной воздушной утепляющей прослойкой , сохраняющей тепло внутри банных помещений.

— Наличие оборудованного чердака предполагает расположение скатов крыши под большим углом, благодаря чему снежные массы не будут задерживаться на поверхности кровли.

— На крутые скаты может быть уложен любой кровельный материал, так как практически отсутствует риск протекания такой конструкции.

К недостаткам можно отнести то что такой проект – несколько сложнее в реализации, впрочем – не столь значительно. Материалов, безусловно, уйдёт побольше. Значительно большую роль будут играть ветровые нагрузки на крышу. Если будет решено обустроить рядом с баней веранду, то, скорее всего, один из скатов придется делать ломаным, чтобы перейти на эту пристройку с уже меньшим углом крутизны кровли.

• Двускатная крыша без чердачного помещения обычно выбирается в трех случаях:

— Если подобную конструкцию предопределяет выбранный архитектурный стиль постройки.

— Если планируется под одним из скатов, помимо самой бани, расположить веранду или террасу, и при этом оставить скат ровным от конька до карниза, без излома.

— Если планируется разместить на крыше систему солнечного нагрева воды –

Если говорить об этой конструкции, то ее характеристики будут прямо противоположны предыдущему варианту:

— Если баня строится в регионе со снежными зимами, то нанесенные сугробы будут задерживаться на скатах, расположенных под небольшим углом.

— Для такой крыши с выраженно небольшими углами уклона скатов уже существуют довольно серьёзные ограничения по выбору кровельного покрытия. Так, например , не рекомендуется использовать в качестве кровельного материала мягкую черепицу. Ее выраженная шероховатая поверхность будет способствовать задержке влаги и нанесенной ветром грязи, что становится предпосылкой для появления колоний мха, и это рано или поздно приведет к протечкам. Могут быть проблемы и с другими покрытиями – у каждого из них есть свои пределы использования на скатах малой крутизны.

— Под низкой крышей невозможно обустроить ни жилое, ни нормальное хозяйственное помещение. Можно в лучшем случае только сложить некрупные садовые инструменты.

— При возникновении протечек будет значительно труднее обнаружить точное место повреждения кровельного материала.

— При использовании бани в зимний период тепло будет значительно быстрее уходить из помещений через потолок, даже при его утеплении, так как «холодный» чердак в общей системе термоизоляции никакого участия принимать не может.

Если же баню планируется использовать только в теплое время года, то для нее подойдет и низкая крыша. Однако, необходимо предусмотреть надежную стропильную систему, так как под давлением больших масс снега ее элементы могут не выдержать нагрузки.

Односкатная крыша

Односкатная крыша имеет самую простую конструкцию, поэтому ее стропильную систему смонтировать несложно. Главным образом , благодаря тому, что не придется обустраивать ее коньковую область – стропила обычно опираются на противоположные стены разной высоты.

К особенностям подобной конструкции можно отнести следующее:

— Отсутствие теплого чердака потребует эффективной термоизоляции потолка, если баня будет использоваться круглогодично.

— На односкатной крыше удобно устанавливать солнечный коллектор или же бак для естественного нагрева воды.

Итак, если баня имеет небольшие размеры, и особой нужды в чердачном помещении хозяева не испытывают, то односкатная крыша вполне может стать оптимальным вариантом.

Цены на крепления для стропил

крепления для стропил

Ломаная мансардная крыша

Мансардную крышу обычно делают в том случае, если планируется в одном строении расположить и баню, и жилые помещения дачи. Этот вариант, безусловно, сложнее в расчётах и практическом исполнении, но в итоге помогает значительно сэкономить средства.

Понятно, что мансарда в обязательном порядке нуждается в эффективной термоизоляции. Причем это важно даже в том случае, если дача рассматривается только для летнего использования. Иначе летом в верхней части дома будет нестерпимо жарко, и ни о каком комфорте проживания на мансардном этаже не может быть и речи.

Мансардная крыша имеет самую сложную из всех перечисленных выше стропильных систем конструкцию. И все же очень часто ее можно назвать оптимальным вариантом, так как такой подход позволяет сэкономить не только средства, но и сохранить больше свободного места на участке.

Для мансардной стропильной системы может быть использован любой кровельный материал, так как снег может задержаться только на верхней ее части, имеющей небольшую площадь скатов. И все-таки их лучше всего расположить под углом не менее 20÷25 градусов.

Безусловно, никто не мешает соорудить над баней и более сложную систему крыши – вальмовую, полувальмовую, шатровую. Но это в данном случае, скорее, излишество, которое, правда, может быть оправдано общим стилем оформления сей свой загородной «усадьбы».

Что необходимо учитывать, составляя проект стропильной системы?

Несмотря на то что существует нескольких подходящих конструкций для крыши бани, самым популярным из них является двускатный вариант. Поэтому на примере этой конструкции и стоит рассмотреть те конструктивные особенности, которые необходимо учитывать при расчетах стропильной системы.

Если выбрана двускатная крыша, то необходимо знать, что существует два варианта ее обустройства - это системы с наслонными и висячими стропилами. Выбор одной из них зависит от наличия внутри строения капитальных перегородок. Если таковые присутствуют в проекте, то выбирается наслонный вариант стропильной системы. Однако, учитывая то, что строение бани обычно имеет довольно компактные размеры, то для его покрытия вполне может быть использована висячая стропильная конструкция, в которой основная нагрузка от ее веса всей системы приходится на внешние капитальные стены постройки.

Стропила в бане, построенной из бруса или бревна, закрепляются на верхний обвязочный ряд. Если же стены поднимаются из кирпича или блоков, то по верхнему торцу стен, на которые будут опираться стропила, закрепляется деревянный брус - мауэрлат.

В связи с тем, что , кроме веса кровельного покрытия с обрешеткой , на стропильные ноги будут выпадать и другие, более серьезные нагрузки, прежде, чем заказывать или изготавливать их самостоятельно, необходимо произвести некоторые расчеты их параметров. А для этого вначале следует определиться с углом уклона скатов крыши. От данного параметра зависит очень многое – и длина будущих стропильных ног, и нагрузки, выпадающие на крышу, и тап кровельного покрытия.

Вполне очевидно , что угол наклона скатов напрямую зависит от высоты коньковой линии, если считать, что ширина здания по фронтонной стене известна. Чтобы легче было определиться с этим параметром, можно воспользоваться предлагаемым калькулятором.

Кровля – завершающая конструкция банной постройки, выполняющая функцию защиты от атмосферных атак и играющая роль немаловажного эстетического показателя. Над гигиеническими сооружениями редко возводят витиеватые крыши с многочисленными фронтонами и прочими изысками. Зачастую это простейшие варианты, со строительством которых можно справиться собственноручно. Владельцам, желающим, чтобы крыша бани своими руками была сооружена красиво и прочно, следует досконально соблюдать строительные правила. Кровли простейшие и правила не слишком сложные, но знать их самостоятельному строителю нужно обязательно.

Стандарты сооружения скатных крыш

Конструкция банной кровли в общих чертах

Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

Два ската или один?

• Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
• Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

Правила определения угла наклона скатов

Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

Опора для кровельной конструкции

Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

Способы установки стропильных ног

Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

• бревна с диаметром равным 12ти см и более;
• квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
• доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

Стропила могут быть висячими или наслонными.

• Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку - нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

Внимание. Все соединения стропильной фермы с висячими ногами должны быть предельно жесткими из-за значительных нагрузок, создающихся в процессе эксплуатации. Для защиты от ветровых нагрузок стропильную конструкцию с висячими элементами оснащают еще и диагональными связями в каждой плоскости ската крыши.

• Наслонные. Данный тип чаще всего применяют при сооружении односкатной крыши. Никаких затяжек для укладки наслонных стропил не нужно. Устанавливают их вдоль единственного ската, опирают на мауэрлат, зафиксированный на противоположных несущих стенах. Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.

Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

Стропильная система для двухскатной кровли

Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей.

Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

Обратите внимание. Вертикальность установки стропильных ферм обязательно нужно контролировать отвесами. В случае отклонений под стропила подкладывают куски доски, излишки стесывают.

Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид «.

Стропильная конструкция для односкатной крыши

Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

Важный этап строительства частной бани – возведение кровельной конструкции, которая способна обеспечить надежную защиту от негативного воздействия атмосферных осадков и выполнить эстетическую функцию.

Чтобы крыша для бани прослужила долгие годы, потребуется правильный выбор конфигурации конструкции, расчет угла наклона и длины свеса. Конечно же, для проведения работ можно обратиться к профессионалам, но самостоятельное возведение кровли позволит существенно сэкономить деньги.

Виды конструкции банных крыш

Современная крыша бани представляет собой функциональную и надежную конструкцию, которая бывает двух типов.

Односкатная крыша

Подобный тип кровли является самым доступным для монтажа и экономически выгодным. Конструкция предусматривает установку стропил с упором на противоположные стены. При этом важно правильно рассчитать подходящий угол наклона ската для защиты кровли от возможных повреждений и деформаций.

Возводить односкатный тип конструкции следует на участке с высокой ветровой нагрузкой, чтобы предотвратить застой дождевой воды и снежного покрова на поверхности.

Двухскатная крыша

Подобная кровля обладает рядом преимуществ: надежностью, долговечностью, теплоемкостью, возможностью обустройства чердачного помещения. Кроме того, на ней не задерживаются атмосферные осадки, но и стоимость ее гораздо выше, чем у односкатного аналога.

Двухскатный вариант кровли изготавливается одним из двух способов:

• Наклонными стропилами.
• Висячими стропилами.

Угол между установленными стропилами определяет наклон скатов: чем он меньше, тем круче скаты.

Чаще всего двухскатные крыши бывают:

• Чердачными. Кровельные конструкции, которые предусматривают наличие свободного пространства между двумя скатами и несущими балками для обустройства хозяйственного помещения. Обязательное условие – наличие потолочного перекрытия, отделяющего нижние этажи от кровли.
• Бесчердачными. Конструкции, в которых пространство под кровлей не отделено от основных функциональных помещений бани потолочным перекрытием. Отличие заключается и в высоте конька, который гораздо меньше, чем у чердачных конструкций.

Как устроена кровельная конструкция

Чтобы грамотно возвести крышу на баню своими руками, необходимо детально изучить ее устройство, которое предусматривает следующие функциональные элементы:

• Стропила и прогоны.
• Обрешетку.
• Паро- и гидроизоляцию.
• Кровельное покрытие.

Стропильная конструкция

Она предназначается для правильного распределения нагрузок по всей поверхности кровли. Стропила на баню монтируются при помощи ригелей, стяжек и распорок, чтобы обеспечить прочность готовой конструкции.

Система стропил может собираться на готовом строении или на земле с последующей установкой на баню. Стропильные опоры должны иметь надежную фиксацию с несущими стенами и опорами, чтобы предотвратить деформацию или срыв крыши при воздействии сильных воздушных масс.

Деревянная обрешетка

Обрешетка может собираться сплошным щитом или ячеистой основой из деревянных брусьев. Выбор подходящего варианта обрешетки зависит от вида материала для кровли. Под рулонный рубероид требуется сплошная обрешетка, для профнастила – ячеистая.

Пароизоляционная и гидроизоляционная защита

Обязательный этап обустройства кровли на бане – обеспечение защиты от проникновения влаги и пара. Для создания гидроизоляционного слоя используется черепица или шиферные листы, для пароизоляционного слоя – рубероид или пергаментная бумага.

Покрытие для кровли

В качестве кровельного покрытия применяются практичные и безопасные материалы: рулонный рубероид, металлочерепица, ондулин, шифер из асбестоцемента или битума, кровельная сталь.

Стандарты сооружения скатных крыш

Кровля для бани представляет собой ограждающую конструкцию, которая предназначена для защиты строения от негативного атмосферного воздействия, а также для поддержания комфортных условий пребывания в помещениях. Поэтому современные кровли должны соответствовать ряду требований:

• Высокая атмосферная стойкость.
• Влагонепроницаемость.
• Тепловая эффективность.
• Износостойкость и повышенная прочность.
• Пожаробезопасность.
• Стойкость к биологическому воздействию.
• Экологичность.
• Долговечность.

При строительстве скатных крыш важно соблюдать определенные стандарты и нормы. Если банное строение примыкает к жилому дому, тогда рационально установить односкатную крышу – более доступный и дешевый вариант. При этом высота кровли может быть произвольной, но с учетом высоты жилого строения.

Для полноценных банных комплексов или частных бань, оснащенных чердачным помещением, лучшим вариантом являются двухскатные крыши. При правильном подходе к тепло- и гидроизоляции подобное строение можно использовать для проживания. При организации двухскатной конструкции важно правильно выбрать месторасположение конька и рассчитать его высоту.

Выбор кровельного материала

Современный строительный рынок предлагает широкий ассортимент надежных и долговечных кровельных материалов. Для покрытия банной крыши подходят следующие материалы.

Профнастил

Для производства профнастила используются цветные металлы (цинк, алюминий, титановый сплав) или оцинкованная сталь. Основное отличие материала – толщина металлического основания. Профнастил отличается высокой прочностью, износостойкостью, небольшим весом и доступной стоимостью.

Металлочерепица

Подходит для организации двухскатной кровли при соблюдении угла наклона от 35 градусов. Металлочерепица устойчива к коррозии, обеспечивает хорошее звукопоглощение, имеет длительный срок службы (свыше 45 лет) и привлекательный внешний вид.

Мягкая черепица

Кровельный материал на керамической и битумной основе подходит для создания одно- и двухскатных конструкций, удобен в использовании, практичен и долговечен. Крыши из мягкой черепицы выглядят эстетично и привлекательно.

Рубероид

Доступный материал для покрытия крыши, отличается дешевизной, простотой монтажа и небольшим сроком службы (не более 15 лет). Настилка рубероида выполняется при соблюдении угла наклона 5 градусов. Это самый бюджетный вариант кровельного материала.

Шифер и еврошифер

Обычный листовой шифер является доступным и дешевым материалом, используемым для покрытия крыш. Он обладает длительным сроком службы (до 40 лет), не требует особого ухода. Укладка листов выполняется легко и быстро. К недостаткам материала можно отнести высокое влагопоглощение и ломкость.

Еврошифер – более дорогостоящий и практичный кровельный материал, который отличается привлекательным внешним видом, хорошими эксплуатационными характеристиками и высокой стоимостью.

Ондулин

Популярный материал с высокими показателями пластичности, прочности, износостойкости и долговечности. Он идеально подходит для покрытия криволинейных крыш. Кроме того, ондулин удобен в монтаже и доступен в цене.

Технология возведения крыши с одним скатом

Самой популярной является баня с односкатной крышей. Кровельную конструкцию с одним скатом можно легко возвести собственноручно из доступных материалов. Одна из несущих стен должна быть выше других на несколько рядов для создания нужного наклона ската – от 20 до 45 градусов.

Для строительных работ потребуются инструменты и материалы:

• Брус сечением 6×8 см.
• Поддерживающие балки для перекрытия.
• Доски 25×3 см.
• Мембрана для гидроизоляции.
• Теплоизоляционный материал.
• Покрытие для кровли.
• Крепежи (саморезы, гвозди).
• Молоток.
• Грунтовка с антисептическими свойствами.
• Уровень.
• Ножовка.

Согласно рабочей инструкции, односкатная крыша для бани строится поэтапно:

Этап 1. Установка несущего бруса (мауэрлата)

Несущий брус укладывается по периметру наружных стен и предназначается для монтажа системы стропил. В срубах мауэрлатом является верхний ряд, в кирпичных и блочных постройках он обустраивается дополнительно. Балки фиксируются проволокой, анкерными болтами или шпильками.

В верхние стеновые ряды вводят шпильки на глубину до 40 см с шагом в 65 см между собой так, чтобы верхняя часть резьбы возвышалась над несущими балками на 3,5 см.

Рулонный рубероид настилается сверху с накалыванием на шпильки в местах их монтажа. Далее балка укладывается на острие и забивается молотком, чтобы сделать небольшие засечки. По засечкам проделываются отверстия, после чего балка устанавливается на шпильки, поверх которых закручиваются гайки.

Этап 2. Установка балок для потолочного перекрытия

В несущих балках проделываются пазы для перекрытия с шагом в 65 см. После монтажа потолочных балок на концах они должны иметь отступ в 32 см за пределы несущих стен. Потолочные перекрытия выполняют функцию стропил, поэтому фиксируются к мауэрлату при помощи гвоздей или проволоки. После завершения монтажа все элементы обрабатываются антисептической грунтовкой.

Этап 3. Гидро- и теплоизоляция

Нижняя часть конструкции перекрытия подшивается досками. Поверх установленных стропил настилается пленка внахлест, стыки проклеиваются скотчем. Далее монтируется теплоизоляционный материал – рулонный или плитный. Зазоры заполняются монтажной пеной, сверху устанавливается мембрана внахлест с фиксацией стыков строительным скотчем.

Этап 4. Установка кровли

На стропила набиваются брусья через пленку для гидроизоляции, после чего готовый каркас обшивается досками. Ширина между брусьями может составлять от 1,5 до 14 см в зависимости от типа кровельного материала. На готовую обрешетку монтируется финишное покрытие – шифер, металлочерепица, ондулин или профнастил. Листовая кровля фиксируется на саморезы с прокладками, чтобы предотвратить проникновение влаги через входные отверстия.

Технология возведения крыши с двумя скатами

Для габаритной бани лучше обустроить двухскатную крышу с чердачным помещением для хранения банных принадлежностей и инвентаря. Сборка системы стропил выполняется поэтапно.

Для сборки кровельной конструкции потребуются:

• Балки сечением 10×8 см.
• Брус сечением 5×5 и 5×10 см.
• Доска.
• Уровень и отвес.
• Железные гвозди и шурупы.
• Молоток.
• Электрическая дрель.
• Грунтовочный состав.

Пошаговое руководство по возведению двухскатной крыши предусматривает следующие этапы:

Этап 1. Монтаж балок для потолочного перекрытия

В несущих балках строения проделываются пазы под установку балок для потолочного перекрытия. Шаг между пазами равен 100 см, глубина – до 8 см. Балки предварительно обрабатываются антисептическим составом, просушиваются и монтируются ребром в пазы. Дополнительная фиксация на гвозди.

Этап 2. Сборка стропильной конструкции

Двухскатная крыша состоит из треугольных стропильных конструкций – ферм, каждая из которых изготавливается из одинаковых брусков – ног, оснований и перемычек. Фиксация элементов между собой осуществляется при помощи шурупов.

Для ног используются доски 5×10 см, длина которых составляет 2,8 м. По краям доски обрезаются под углом в 45 градусов, проделываются отверстия для шурупов, после чего элементы надежно соединяются между собой. От стыка стропильной конструкции делается отступ в 50 см для паза под перемычку. На концах перемычки вырезаются срезы прямоугольной формы, благодаря которым она монтируется в стропила. В местах соединения перемычки и стропил вкручиваются шурупы. Аналогичным способом выполняется сборка других ферм.

Две стропильные фермы, расположенные сверху над боковыми стенами, обшиваются. Для этого используются бруски 5×5, установленные в горизонтальном положении с шагом в 35 см. Для усиления конструкции устанавливаются дополнительные бруски в диагональном направлении.

Этап 3. Установка стропил

Готовые конструкции необходимо поставить на потолочные балки. Фиксация на распорки с соблюдением геометрии конструкции. Фермы по краям монтируются в первую очередь. Для дополнительного укрепления установленной конструкции используются укосины – балки, выставленные между несущим брусом стены и стропилами на уровне перемычек.

Далее выполняется установка остальных стропил с соблюдением уровня по вертикали. Технологическое расстояние между отдельными стропилами должно составлять 100 см. Все элементы стропильной системы соединяются козырьком из двух досок, приколоченных к верхним балкам по обе стороны кровли.

Этап 4. Установка обрешетки

Для обрешетки используется доска длиной, достаточной для перекрытия крыши и выступа за пределами стропильной системы на 25 см. Технологические зазоры между отдельными досками могут составлять от 2 до 48 см в зависимости от типа кровельного материала.

В месте выхода дымоходной трубы проделывается отверстие нужного размера с установкой сплошной обрешетки по периметру.

Этап 5. Монтаж финишного покрытия

На гидроизоляцию устанавливается контробрешетка из брусков 5×5 см с предварительной обработкой антисептическим составом. На контробрешетку выполняется монтаж выбранного финишного покрытия от края карниза. Под дымоход проделывается отверстие, а после монтажа трубы стыки тщательно герметизируются битумной пропиткой или клеевой смесью, закрываются защитным фартуком.

Этап 6. Утепление крыши

На завершающем этапе проводится утепление кровельной конструкции. Утеплитель укладывается изнутри между балками с минимальными зазорами. Стыки между утеплителем заполняются монтажной пеной. Отдельно утепляются фронтоны. С внутренней стороны они обиваются гидроизоляционным материалом, дальше фиксируется обрешетка, после монтируются утеплитель и пароизоляция.

Для внутренней облицовки утепленной поверхности крыши можно использовать вагонку, доску или фанеру.

Только соблюдение строительной технологии и применение качественных материалов позволит построить надежную и прочную крышу для бани, способную выдерживать ветровые нагрузки и различные природные условия.
