Правильная внутренняя канализация в частном доме. Правила и требования монтажа канализации частного дома

22.04.2020

Насущный вопрос, который терзает всех желающих проживать в частных загородных домах без возможности подключения к центральному водопроводу и водоотведению, как сделать автономную канализацию. Ведь без нее не представляется возможным полноценное использование таких благ цивилизации, как ванна, душ, раковина на кухне, стиральная машина и многое другое. Канализация в частном доме может быть оборудована разными способами, о которых мы и поговорим в рамках данной статьи. Правильно подобрать систему, подходящую для Ваших индивидуальных условий и потребностей, даже важнее, чем воплотить ее в жизнь.

Какой может быть система канализации - частный дом с постоянным и временным проживанием

Вариант обустройства системы водоотведения в частных домах выбирается в зависимости от нескольких условий:

Дом с постоянным или временным проживанием.
Сколько человек постоянно проживает в доме.
Какой ежедневный расход воды на одного человека в доме (зависит от количества потребителей воды, таких как ванная, душ, унитаз, раковина, умывальник, стиральная машина и др.)
Какой уровень залегания грунтовых вод.
Какой размер участка, сколько места можно использовать под очистные системы.
Какова структура и тип почвы на участке.
Климатические условия местности.

Более подробно ознакомиться с требованиями можно в соответствующих разделах СанПин и СНиП.

Условно все системы канализации в частном доме можно разделить всего на два типа:

Накопительные системы (выгребная яма без дна, герметичная емкость для стоков).
Сооружения по очистке сточных вод (простейший однокамерный септик с почвенной очисткой, двухкамерный септик - переливающиеся колодцы с естественной очисткой, двух - трехкамерный септик с полем фильтрации, септик с биофильтром, септик (аэротенк) с постоянной подачей воздуха).

Самый древний, проверенный столетиями и даже тысячелетиями способ обустройства канализации, - выгребная яма. Еще каких-то 50 - 70 лет назад этому способу вовсе не было альтернативы. Но при этом люди не использовали такое большое количество воды в частных домах, как сегодня.

Выгребная яма представляет собой колодец без дна. Стены выгребной ямы могут быть выполнены из кирпича, бетонных колец, бетона или другого материала. На дне остается почва. При попадании стоков из дома в яму более-менее чистая вода просачивается в почву, очищаясь. Фекальные массы и другие твердые органические отходы оседают на дне, скапливаясь. Со временем колодец заполняется твердыми отходами, тогда его необходимо чистить.

Раньше стенки выгребной ямы не делали водонепроницаемыми, тогда при заполнении ямы ее просто закапывали и вырывали новую в другом месте.

Сразу хотелось бы отметить, что устройство канализации в частном доме с помощью выгребной ямы возможно, только если среднесуточный объем стоков составляет меньше 1 м3. В таком случае почвенные микроорганизмы, которые живут в почве и питаются органикой, успевают обработать воду, проникающую в почву через дно ямы. Если же объем стоков больше этой нормы, вода не проходит достаточную очистку, проникает в почву и загрязняет грунтовые воды. Это чревато тем, что в радиусе 50 м могут быть заражены колодцы и другие источники воды. Добавление в выгребную яму микроорганизмов несколько уменьшает неприятный запах, исходящий от нее, а также ускоряет процесс очистки воды. Но, тем не менее, не стоит рисковать.

Вывод . Выгребную яму без дна можно строить в том случае, если в доме бывают наездами 2 - 3 дня в неделю и не расходуют много воды. При этом уровень залегания грунтовых вод должен быть ниже дна ямы хотя бы на 1 м, иначе загрязнения почв и источника воды не избежать. Несмотря на самую низкую стоимость обустройства, выгребная яма не пользуется популярностью в современных загородных домах и коттеджах.

Герметичная емкость - накопительный бак

На участке возле дома устанавливается герметичная емкость, в которую стекают по трубам сточные воды и отходы со всего дома. Эта емкость может быть готовой, купленной в магазине, и изготовленной из пластика, металла или другого материала. А может быть смонтирована самостоятельно из бетонных колец, дно из бетона, а крышка из металла. Основное условие при установке канализации в частном доме подобного типа - полная герметичность. Для канализации подойдут гофрированные трубы прагма.

Когда емкость будет заполнена, ее необходимо очистить. Для этого вызывается ассенизаторская машина, вызов которой стоит от 15 до 30 у.е. Частота опорожнения емкости, как и требуемый объем, зависит от количества стоков. Например, если в доме постоянно проживают 4 человека, пользуются ванной, душем, раковиной, туалетом, стиральной машиной, то минимальный объем накопительного бака должен быть 8 м3, его придется очищать раз в 10 - 13 дней.

Вывод . Герметичная выгребная яма - один из вариантов, как можно провести канализацию в частном доме, если уровень грунтовых вод на участке высокий. Это позволит полностью обезопасить почву и источники воды от возможного загрязнения. Недостаток такой системы канализации в том, что придется часто вызывать ассенизаторскую машину. Для этого с самого начала необходимо правильно рассчитать место установки емкости, чтобы обеспечить удобный подъезд к ней. Дно ямы или емкости не должно быть глубже 3 м от поверхности почвы, иначе шланг очистки не достанет до дна. Крышку емкости необходимо утеплить, чтобы обезопасить трубопровод от замерзания. На подобную канализацию в частном доме стоимость зависит от материала емкости. Самым дешевым вариантом будет приобретение еврокубов б/у, самым дорогим - бетонная заливка или кирпич. В дополнение - ежемесячные расходы на очистку.

Однокамерный септик - простейший вариант почвенной очистки

Однокамерный септик не далеко ушел от выгребной ямы, очень часто его так и называют. Представляет собой колодец, на дно которого засыпан щебень слоем не менее 30 см, а сверху крупнозернистый песок таким же слоем. Сточные воды по трубам попадают в колодец, где вода, просачиваясь сквозь слой песка, щебня, а затем почву, очищается на 50 %. Подсыпки песка и щебня улучшают качество очистки воды и частично фекалий, но не решают проблему кардинально.

Вывод . Проведение канализации в частном доме с помощью однокамерного септика невозможно при постоянном проживании и больших объемах стоков. Только для домов с временным проживанием и низким уровнем грунтовых вод. Через некоторое время щебень и песок необходимо будет полностью заменить, так как они заилятся.

Двухкамерный септик - переливные колодцы-отстойники

Как один из экономичных вариантов канализации, который можно смонтировать самостоятельно, обустройство переливных колодцев-отстойников и фильтрующих колодцев пользуется повсеместной популярностью.

Данная система канализации в частном доме представляет собой два колодца: один - с герметичным дном, второй - без дна, но с присыпками, как в предыдущем способе (щебень и песок). Сточные воды из дома поступают в первый колодец, где твердые органические отходы и фекалии опускаются на дно, жирные всплывают на поверхность, а между ними образуется более-менее осветленная вода. На высоте примерно 2/3 первого колодца он соединяется со вторым колодцем переливной трубой, расположенной слегка под наклоном, чтобы вода могла беспрепятственно туда стекать. Частично осветленная вода попадает во второй колодец, где просачиваясь через присыпку щебня, песка и почву, очищается еще больше и уходит.

Первый колодец является отстойником, а второй - фильтрующим колодцем. Со временем в первом колодце скапливается критическая масса фекалий, для удаления которых необходимо вызывать ассенизаторскую машину. Делать это придется примерно раз в 4 - 6 месяцев. Чтобы уменьшить неприятный запах, в первый колодец добавляют микроорганизмы, которые разлагают фекалии.

Переливная канализация в частном доме: фото - пример

Двухкамерный септик можно сделать самостоятельно из бетонных колец, бетона или кирпича, а можно приобрести готовый (пластиковый) у производителя. В готовом двухкамерном септике будет происходить еще и дополнительная очистка с помощью специальных микроорганизмов.

Вывод . Установить канализацию в частном доме из двух переливных колодцев можно лишь в том случае, если уровень грунтовых вод даже в паводок находится ниже на 1 м от дна второго колодца. Идеальными условиями является песчаный или супесчаный грунт на участке. Через 5 лет щебень и песок в фильтрующем колодце придется заменить.

Септик с полем фильтрации - биологическая и почвенная очистка

Мы переходим к описанию более-менее серьезных систем очистки, позволяющих не переживать за загрязнение окружающей среды.

Данный вид септика представляет собой одну емкость, разбитую на 2 - 3 секции или несколько отдельных емкостей-колодцев, соединенных трубами. Чаще всего, приняв решение обустроить именно такой тип канализации, приобретается септик фабричного изготовления.

В первой емкости происходит отстаивание сточных вод, как и в предыдущем способе (колодце-отстойнике). По трубе частично осветленная вода попадает во вторую емкость или секцию, где анаэробные бактерии разлагают органические остатки. Еще больше осветленная вода попадает на поля фильтрации.

Поля фильтрации представляют собой площадь под землей, где сточные воды проходят почвенную очистку. Благодаря большой площади (около 30 м2), вода очищается на 80%. Идеальный случай, если грунт будет песчаным или супесчаным, в противном случае придется оборудовать искусственное поле фильтрации из щебня и песка. После прохождения полей фильтрации вода собирается в трубопроводы и отводится в дренажные канавы или колодцы. Сверху над полями фильтрации нельзя сажать деревья или съедобные овощи, разрешается только разбивать клумбу.

Со временем поля заиливаются, и их необходимо чистить, а точнее заменять щебень и песок. Можете представить себе, какой объем работ придется выполнить, и во что превратится Ваш участок после этого.

Вывод . Прокладка канализации в частном доме, предполагающей наличие поля фильтрации, возможна только в том случае, если уровень грунтовых вод ниже 2,5 - 3 м. В остальном же - это довольно конструктивное решение при условии наличия достаточного свободного места. Также не стоит забывать, что расстояние от полей фильтрации до источников воды и жилых построек должно быть больше 30 м.

Септик с биофильтром - станция естественной очистки

Станция глубокой очистки позволяет выполнить полноценный монтаж канализации в частном доме, даже если уровень грунтовых вод очень высок.

Септик представляет собой емкость, разделенную на 3 - 4 секции. Приобретать его лучше у проверенного производителя, предварительно посоветовавшись с профессионалами на предмет необходимого объема и оснащения. Безусловно, на подобную канализацию в частном доме цена не самая низкая, начинается с 1200 у.е.

В первой камере септика происходит отстаивание воды, во второй - разложение органики анаэробными микроорганизмами, третья камера служит для сепарации воды, так как в четвертой идет разложение органики с помощью аэробных бактерий, которым нужен постоянный приток воздуха. Для этого над камерой монтируется труба, возвышающаяся над уровнем грунта на 50 см. Аэробные бактерии подселяют на фильтр, установленный на трубе, ведущей из третьей секции в четвертую. По сути это и есть поле фильтрации - только в миниатюре и концентрированное. Благодаря маленькой площади продвижения воды и большой концентрации микроорганизмов, происходит тщательная очистка воды до 90 - 95 %. Такую воду можно смело использовать для технических нужд - полива огорода, мытья автомобиля и многого другого. Для этого их четвертой секции отводится труба, ведущая либо в емкость для накопления очищенной воды, либо в дренажную канаву или колодец, где она просто впитается в грунт.

Очистная канализация в частном доме - схема работы:

Вывод . Септик с биофильтром - хорошее решение для частного дома с постоянным проживанием. Микроорганизмы можно добавлять в септик, просто высыпав их в унитаз. Никаких ограничений для использования подобной очистной станции нет. Неоспоримым плюсом является то, что она не требует подведения электричества. Единственный недостаток - проводка канализации в частном доме требует постоянного проживания, так как без постоянного прибывания сточных вод бактерии гибнут. При подселении новых штаммов, они начинают активную деятельность только спустя две недели.

Септик с принудительной подачей воздуха - станция искусственной очистки

Станция ускоренной очистки, где естественные процессы происходят искусственным путем. Строительство канализации в частном доме с использованием аэротенка потребует подведения электричества к септику для подключения насоса подкачки воздуха и воздухораспределителя.

Подобный септик состоит из трех камер или отдельных емкостей, соединенных между собой. В первую камеру поступает вода по канализационным трубам, где отстаивается, а твердые отходы выпадают в осадок. Частично осветленная вода из первой камеры закачивается во вторую.

Вторая камера - собственно и есть аэротенк, здесь вода смешивается с активным илом, который состоит из микроорганизмов и растений. Все микроорганизмы и бактерии активного ила - аэробные. Именно для их полноценной жизнедеятельности нужна принудительная аэрация.

Смешанная с илом вода попадает в третью камеру - отстойник для более глубокой очистки. Затем ил перекачивается назад в аэротенк специальным насосом.

Принудительная подача воздуха обеспечивает довольно быструю очистку сточных вод, которые затем можно будет использовать для технических нужд.

Вывод . Аэротенк - дорогое, но необходимое в некоторых случаях удовольствие. Цена начинается с 3700 у.е. Никаких ограничений по установке подобной канализации нет. Недостатки - потребность в электричестве и постоянном проживании, иначе бактерии активного ила гибнут.

Водоснабжение и канализация частного дома - общие правила

На расположение объектов канализации распространяются определенные ограничения.

Септик должен располагаться:

не ближе 5 м от жилого здания;
не ближе 20 - 50 м от источника воды (колодца, скважины, водоема);
не ближе 10 м от огорода.

Жилой дом должен быть на удалении:

8 м от фильтрующих колодцев;
25 м от фильтрующих полей;
50 м от аэрационных очистных установок;
300 м от сливных колодцев или станций.

Трубы, ведущие к септику, необходимо утеплить, чтобы они не промерзали зимой. Для этого они обматываются теплоизолирующим материалом и вставляются в асбестоцементные трубы. Внешняя разводка канализации в частном доме осуществляется трубами диаметром 100 - 110 мм, уклон должен составлять 2 см на 2 м, т.е. 2°, на практике делают несколько больше - 5 - 7 ° (с запасом). Но с этим делом шутить не стоит, так как больший уклон приведет к тому, что вода будет быстро проходить по трубам, а фекалии задерживаться и засорять их, а меньший угол наклона не обеспечит вообще продвижение сточных вод по трубам. Желательно трубы укладывать так, чтоб не было поворотов и углов. Для внутренней разводки канализационных труб достаточно 50 мм диаметра. Если дом имеет более одного этажа, и на верхних этажах также установлены ванны, раковины, туалет, то для спуска сточных вод вниз используется стояк диаметром 200 мм.

Если Вы решили, что канализация частного дома своими руками Вам по плечу, обязательно учтите все ограничения СанПин и СНиП, касающиеся расположения и конструкции канализации. Чтобы не портить отношения с соседями, учтите расположение их источников воды и других построек.

Крайне важным является проект канализации частного дома, не стоит пытаться обойтись без него. Канализация - не та система, которая терпит приблизительность. Обратитесь в проектные бюро или к архитекторам, пускай профессионалы создадут Вам рабочий проект с учетом всех особенностей грунта, участка, климата и условий эксплуатации. Лучше, если этот проект будет выполнен вместе с проектом самого дома до начала его строительства. Это значительно облегчит монтаж.

Если Вас интересует вопрос, как сделать канализацию в частном доме при высоком уровне грунтовых вод , то исходя из всего вышеперечисленного, это могут быть такие варианты:

Герметичная емкость для накопления отходов.
Септик с биофильтром.
Аэрационная станция очистки (аэротенк).

Непосредственно работы по монтажу канализационной системы в частном доме - не такие уж и сложные. Необходимо развести по дому трубы, которые будут собирать стоки из разных источников, соединить их в коллектор и провести через фундамент или под ним по грунту к септику. Земляные работы можно выполнить самостоятельно, а можно нанять экскаватор. А вот правильно подобрать систему канализации и составить проект - значительно важнее.

Канализация в частном доме: видео - пример

1.
2.
3.
4.
5.
6.

При обустройстве загородного дома многие коммуникации нередко устанавливаются своими руками. Ничего удивительного в этом нет: процесс сам по себе довольно прост, а выполнение работ не требует особых умений. Конечно, есть определенные правила, которые необходимо соблюдать: например, стоит тщательно проектировать конструкцию и следить за тем, чтобы одна коммуникационная линия не мешала другой. О том, как установить канализацию в частном доме, и пойдет речь в этой статье.

Если говорить о канализации, то первое, что нужно знать – данная система состоит из внутренней и внешней частей, и обустройство каждой из них выполняется по-своему. Внешняя канализация устанавливается несколько проще, поскольку работы проводятся на открытом пространстве. С внутренней все немного сложнее, поэтому установка канализации в частном доме своими руками начинается именно с нее.

Установка внутренней канализации в частном доме

Первым этапом обустройства конструкции является планирование. Необходимо точно знать, сколько сантехники будет установлено, и где она будет устанавливаться. При выполнении работ обязательно иметь под рукой предварительно составленный проект. Сразу же можно вывести одно правило: при установке стояка его необходимо расположить максимально близко к той стене, под которой обустроен вывод канализации. Естественно, эта стена должна находиться с той стороны, где находится канализационный колодец, который, в свою очередь, обустраивается как можно ниже, чтобы стокам было легче перемещаться туда самостоятельно (прочитайте также: " ").

Стояк обычно изготавливается из 110-мм трубы, выполненной из пластика. К стояку подключаются все отводные трубы, посредством которых стоки собираются из сантехнических устройств. Для соединения унитаза с системой используются прямые участки, выполненные из 100-мм труб, а другие приборы можно подключать посредством различных фитингов, используя трубы диаметром от 32 до 80 мм.

Установка канализации в частном доме своими руками обычно выполняется параллельно водопроводной линии. Такой монтаж канализации особенно удобен в том случае, когда коммуникации будут устанавливаться в стенах. Для этого необходимо подготовить штробы, предназначенные для закладки труб. Здесь существует один нюанс: водопроводная система работает под некоторым напором, поэтому уклон труб не является необходимым условием.

Канализационная система требует наличия уклона, иначе она просто не будет работать: конструкция функционирует по самотечному принципу, поэтому уклон должен соблюдаться на всех ее участках, вне зависимости от протяженности трубопроводов или расположения приборов. Согласно нормативным документам, средняя величина уклона должна находиться в пределах 2-3 см на 1 метр трубопровода. При создании уклона нужно внимательно следить за соблюдением этой величины, иначе система очень скоро начнет создавать проблемы.

Чтобы соединить пластиковые трубы, необходимо применять фитинги из того же материала: такое соединение обеспечит конструкцию достаточной прочностью и герметичностью. При скрытой прокладке канализации нужно не только укладывать трубы в подготовленные штробы, но и фиксировать их хомутами для надежности. Сами штробы впоследствии маскируются специальным раствором.

Установка наружной канализации своими руками

К элементам наружной канализационной системы относятся все части, обустраиваемые за пределом здания.

Установка канализации в частном доме требует внимания, особенно в таких моментах:

Конструкция должна иметь минимум изгибов и поворотов, поэтому всю магистраль стоит делать максимально прямолинейной.
Если в доме использовались пластиковые трубы, то и наружная канализация также должна выполняться из этого материала.

Монтаж внешней канализации имеет также некоторые особенности, с которыми придется столкнуться:

Большой объем земляных работ . Укладывать наружную канализацию необходимо, учитывая уровень промерзания грунта: трубы должны находиться ниже этого уровня, чтобы отрицательные температуры не спровоцировали застой или разрыв системы.
Создание канализационного колодца . Перед тем, как создать канализацию в частном доме, потребуется точно рассчитать количество стоков, на которое влияет в первую очередь количество жильцов. Большой предполагаемый объем отходов говорит о необходимости создания большого резервуара, поэтому глубина его обустройства должна быть достаточно большой.
Выбор типа системы . На качество сбора и утилизации стоков, а также на удобство эксплуатации канализационной системы будет напрямую влиять ее тип. Каждая конструкция имеет свои нюансы: например, обычная выгребная яма имеет крайне низкую эффективность, но стоит очень дешево, а вот мощная станция биологической очистки обойдется дорого, но ее эксплуатационные показатели будут находиться на высшем уровне. Читайте также: " ".

В любом случае, наружная канализация предъявляет особые требования к своему обустройству, и их необходимо учитывать, чтобы конструкция получилась максимально работоспособной.

Проведение земляных работ

Земляные работы – один из первых этапов обустройства канализации. Выполнять эти работы можно как самостоятельно, так и с привлечением дополнительных сил (бригады рабочих или спецтехники). Естественно, перед работой необходимо разметить участок, по которому будет проходить траншея.

Кроме того, важно обращать внимание на уклон дна траншеи: при использовании техники необходимая величина не будет достигнута, поэтому все придется выравнивать самостоятельно. В любом случае, после подготовки траншеи ее дно необходимо засыпать небольшим слоем песка.

Обустройство канализационного колодца

Эта конструкция может выполняться из разных материалов:

кирпичная кладка;
металлический резервуар;
железобетонные кольца;
пластмассовый септик.

Каждая система имеет свои особенности, преимущества и недостатки.

Стоит сказать пару слов о каждой из них:

Устройства из кирпича или блоков являются довольно неплохими элементами канализационной системы, но их обустройство занимает много времени. При небольшом опыте выполнения строительных работ на создание кирпичного колодца может уйти несколько дней.
Металлическая конструкция выгодно отличается от кирпичной простотой установки и меньшей стоимостью, но срок службы устройства в данном случае будет намного меньше: металл легко поддается воздействию коррозии, и очень скоро устройство станет неисправным.
Железобетонные колодцы являются довольно распространенными конструкциями, поскольку среди их достоинств можно выделить прочность, надежность и долговечность. Недостаток колодца из жб колец – сложная установка: готовые кольца имеют немалый вес, поэтому установить их своими руками практически невозможно.
Пластмассовые септики тоже можно отнести к надежным и качественным конструкциям: они долговечны и намного легче, чем железобетонные аналоги, поэтому установить их можно усилиями 2-3 человек. Правда, стоимость конструкции несколько превышает стоимость предыдущих устройств, но затраченные средства окупятся в самом ближайшем будущем. К тому же, если учитывать трудозатраты, на обустройство, например, бетонных колодцев, то цена практически сравняется. Читайте также: " ".

Как установить трубы канализации

Монтаж трубопровода обычно начинается от дома – так проще следить за соблюдением уклона конструкции. При прокладке трубы необходимо соединять муфтами. Соединяя несколько систем слива в одну, необходимо использовать тройники или другие соответствующие фитинги.

Последний этап закладки трубопровода – подключение магистрали к канализационному колодцу. Для этого также используются муфты, соединяющие все трубы наружной канализации друг с другом и с внутренней канализацией. Когда трубы смонтированы и установлены на своих местах, траншея засыпается землей, и на этом работы закончены.

Тонкости обустройства канализации

Существуют некоторые нюансы, с которыми приходится сталкиваться, когда выполняется установка канализации:

Слишком глубокий уровень промерзания грунта . При таком явлении трубы необходимо укладывать слишком глубоко, и объем работ при этом увеличится очень сильно. Избежать такого явления можно при помощи теплоизоляции.

Она может выполняться двумя способами:

при помощи теплоизоляционных материалов, хорошо выполняющих данную работу;
при помощи электрического обогрева, реализуемого за счет кабеля, протянутого вдоль всей канализационной магистрали.

Необходимость выдерживания уклона . Соблюдать уклон необходимо в обязательном порядке, а его величина должна находиться в заданных пределах. Причина тому звучит следующим образом: слишком слабый уклон не позволит отходам перемещаться по системе, и система скоро засорится, а при уклоне, превышающем нормативный показатель, вода будет двигаться чересчур быстро и не сможет омывать трубы изнутри, что тоже приводит к засорам.

Выбор конструкции . Подбор канализационной системы – это индивидуальный вопрос, и универсального ответа на него не существует. Чтобы выбор канализации был более понятным, стоит прочитать статью про типы канализационных систем.

Заключение

Установка канализации в частном доме может выполняться и своими руками – особых проблем не возникнет даже у неопытных мастеров. А если запастись некоторыми знаниями и тщательно подготовиться к работам, то конструкция получится надежной и сможет функционировать очень долго и качественно.

При желании даже частный дом в сельской местности можно обустроить. Первое, с чем сталкивается житель загорода - отсутствие теплого туалета в доме. Без канализации человек лишается многих удобств. Это не роскошь, это необходимость. Прокладка канализации в частном доме - сложный процесс, который требует учета каждой мелочи. Как же это сделать?

Внешняя и внутренняя

Работы, связанные с обустройством канализации в частном доме, начинаются с проектирования внутренней и В первом случае требуется установка фановой трубы, стояка, а также разведения труб ко всем помещениям, где это требуется: кухня, туалет, ванная комната и так далее. Что касается внешней системы, то это все, что располагается за пределами дома. Ее обустройство требует подводки труб к септику. Также можно соединить канализацию со станцией глубокой очистки.

Задача значительно облегчается, если есть возможность сбрасывать стоковые воды в централизованную систему. Если же дом находится на изолированном участке, то следует создать систему с самодельным септиком. Он может быть с или же накопительным. Выгребная яма в данном случае не подходит.

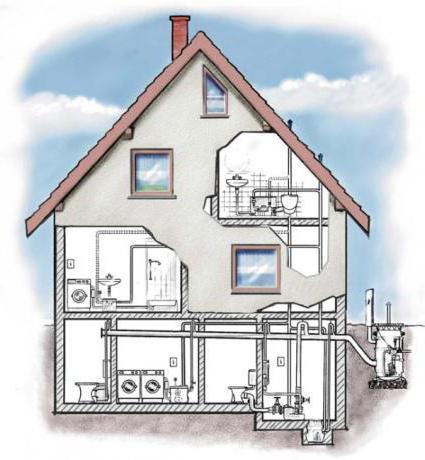

Схема прокладки в частном доме

Перед началом работ следует составить план прокладки труб внутри частного дома. Процесс значительно упрощается, если все влажные помещения будут располагаться в непосредственной близости. Схема же составляется строго индивидуально. В процессе следует учесть все особенности дома и расположения помещений. Готовый вариант может выглядеть как угодно.

При проектировании канализации внутри дома необходимо точно рассчитать место расположения коллекторной трубы. Только после этого можно определить, где будут прокладываться остальные части системы.

Как составить правильно схему

Схема прокладки канализации в частном доме - это важный этап. От того, насколько правильно составлен план, зависит качество системы и ее надежность. Этапы составления схемы:

На листе бумаги, желательно в клеточку, необходимо воссоздать план дома. При составлении плана стоит учитывать масштаб.
Затем стоит определиться с расположением стояка или же коллекторной трубы.
На всех уровнях здания необходимо отметить расположение сантехники. На данном этапе следует узнать о способах ее подключения.
От сантехники необходимо на бумаге проложить трубы до стояка. При этом следует учесть все соединительные элементы, тройники, отводки и углы.
Необходимо измерить длину каждого элемента внутренней системы и суммировать данные. В результате получится необходимое количество труб. При этом нужно учитывать диаметр материала.

Завершающий этап - это составление схемы внешней системы: выпуск труб, их прокладывание до септика. При этом необходимо учесть все требования, указанные в СанПиН 2.1.4.1110-02, а также СНиП 2.04.03-85.

Что нужно учесть при обустройстве внутренней системы

Прокладка внутренней канализации в частном доме начинается после составления примерной схемы. На данном этапе следует учесть несколько нюансов:

Для отвода сточных вод из туалета требуются трубы, диаметр которых составляет 10-11 см. Их общая длина должна быть не менее 100 сантиметров.
Для серых стоков, которые поступают в общий стояк из кухни и ванной комнаты, требуются трубы, изготовленные из ПП или же ПВХ. Диаметр материала должен составлять 5 сантиметров.
Для обустройства поворотов в системе необходимо использовать несколько пластиковых колен, изготовленных под углом в 45°. Это позволяет уменьшить риск образования засоров в процессе использования канализации.
Лучше всего для обустройства канализации внутри дома использовать полипропиленовые или же Такой материал является более долговечным, надежным и относительно недорогим. При использовании подобных труб прокладка канализации в частном доме упрощается.

Выбираем трубы

Прокладка канализации в частном доме требует тщательной подготовки. После составления схемы и проведения необходимых расчетов, требуется покупка материалов. Для разводки внутри дома используются трубы серого цвета. Для обустройства внешней системы требуются трубы оранжевого оттенка. Объяснить разницу в цвете можно, исходя из логики. Оранжевые оттенки лучше всего заметны в земле. Помимо этого, трубы имеют различия и по свойствам. Прежде всего, это касается материала. Трубы, находящиеся под землей, должны выдерживать более серьезные нагрузки. Материал для их изготовления должен быть более жестким.

Чтобы прокладка канализации в частном доме своими руками прошла успешно, можно использовать двухслойные гофрированные трубы. Но, как показывает практика, их применение часто оказывается нецелесообразным. Ведь глубина прокладки канализации в частном доме составляет от 2 до 3 метров. Намного дешевле и не менее эффективно использование оранжевых труб. Чаще всего для обустройства внешней системы применяют материал, диаметр которого составляет 11 сантиметров. Этого вполне достаточно для нормального отвода сточных вод.

Как прокладывать трубы? Это просто!

Прокладка канализации в частном доме своими руками требует определенных навыков и терпения. Самый сложный этап - это размещение труб и их крепление. Сделать это в одиночку практически невозможно. Поэтому для работы потребуется помощник. Это позволит не только ускорить процесс, но и повысить качество.

Самый простой вариант прокладки канализации - это применение труб ПВХ или ПП. Подобной продукции выпускается достаточно широкий ассортимент. При необходимости можно приобрести материал нужного диаметра, тройники, колена и ревизии. Стоит отметить, что каждая деталь оснащается специальной прорезиненной вставкой - манжетой. Благодаря этому элементу прокладка канализации частного дома отнимает немного времени. Соединяются стыки легко и при этом надежно. При желании можно обработать швы дополнительно. Для этого подойдет сантехнический герметик на основе силикона.

Что следует учесть

При прокладке труб необходимо учесть некоторые нюансы:

Если трубы пролегают через стены или же перекрытия, то их необходимо поместить в специальные гильзы, которые позволяют снизить нагрузки на фрагменты системы.
Уклон элементов канализационной системы зависит от их диаметра и прописан в СНиП 2.04.03-85. Например, для материала, диаметр которого равен 5 сантиметрам, данный показатель должен составлять 3 см/м, а при диаметре от 10 до 11 сантиметров - 2 см/м.

Обустройство выпуска канализации

Если возникла проблема и внутренняя система имеет несоответствие наружной, то прокладка труб канализации в частном доме должна начинаться именно с выпуска. Это пограничная зона между системами. В этом месте происходит соединение стояка с трубой, ведущей к емкости для сбора сточных вод.

Монтировать выпуск необходимо через стену фундамента. Глубина его закладки должна быть ниже глубины промерзания почв. В противном случае в зимний период могут возникнуть сложности при эксплуатации канализации. Если отверстие для выпуска не было указано при строительстве здания, то его придется пробить. Его диаметр должен соответствовать размерам трубы, находящейся в гильзе. Последняя должна быть больше по длине, чем отверстие. С каждого края гильза должна закрывать трубу более чем на 15 сантиметров. Таковы основные требования к выпуску канализации.

Установка стояка и дальнейшая разводка

Размер трубы от стояка до туалета должен составлять 1000 мм. Это позволяет определить его расположение. Стояк лучше монтировать в самом туалете. Установка может быть скрытой либо открытой. Все зависит от того, где будет осуществляться монтаж трубы. Установить стояк можно вплотную к стене. Для этого стоит использовать подвески и хомуты. Также монтировать трубу можно и в нишу, в канал или же в короб.

Для соединения стояка и остальных фрагментов системы можно использовать косые тройники. Если трубы разные по диаметру, то для их соединения стоит использовать переходники. Они позволяют отказаться от использования герметика. В тех местах, где происходит пересечение элементов, идущих от душа, раковины или ванны, необходимо установить коллекторную трубу. Ее диаметр должен составлять от 10 до 11 сантиметров. Не стоит забывать и о гидрозатворах. Данные элементы не позволяют неприятным запахам проникать в жилое помещение.

На каждом этаже в стояк устанавливается ревизия - своеобразный тройник, предназначенный для прочистки системы при сильном засоре.

Что такое фановая труба

Соблюдая правила прокладки канализации в частном доме, можно без проблем создать внешнюю и внутреннюю систему. Помимо установки стояка, требуется еще и фановая труба. Это его продолжение, которое выводится на крышу дома. Устанавливается данная деталь на стояк. В месте соединения монтируется ревизия. После этого фановая труба выводится на чердак под углом. Не стоит соединять ее с системой вентиляции здания или с дымоходом.

Разновидности септиков

Прокладка наружной канализации в частном доме - это не менее важный этап, чем установка внутренней системы. При неправильном обустройстве могут возникнуть проблемы не только с комфортом, но и с экологами. Одна ошибка может превратить канализацию в большую дурно пахнущую проблему, для устранения которой понадобится много времени и средств.

Начинать следует с устройства септика. Чаще всего применяются сооружения отстойного типа. Это емкость или же их совокупность, через которую проходят стоки. Постепенно они очищаются. Это происходит за счет осаждения тяжелых включений. После стоки проходят дополнительное очищение в колодце фильтрации или же на поле. В данном случае применяется и механический, и биологический метод очистки.

Существует и другой, более простой тип септика - накопительный. В данном случае устанавливается закрытая емкость достаточно большого объема. В нее собираются все стоки. Для опустошения такого септика требуется откачка канализации, которая осуществляется Данный метод обустройства наружной системы проще осуществлять. К тому же он более дешевый.

Как рассчитать нужный объем

Рассчитать размеры не так уж и сложно. Объем определяется исходя из отстаивания в течение 3 суток. При этом средний расход на одного человека в день равен 200 литрам. При желании данный показатель можно рассчитать индивидуально. Если в доме на постоянной основе проживает два человека, то объем емкости для септика должен составлять:

2 х 200 х 3 = 1200 литров или же 1,2 кубических метра.

Этапы монтажа наружной системы

Прокладка канализации в частном доме не заканчивается после полного монтажа внутренней системы. Ведь требуется обустройство наружной части. Этапы обустройства внешней системы:

Для начала необходимо подготовить материалы: готовая емкость необходимого объема из ПП или же кольца из железобетона. При желании можно выложить из кирпича или залить монолит.
Следующий этап - определение подходящего метода очистки стоков.
После проводятся земляные работы: выкапывается котлован под емкость и траншеи для прокладки труб.
Все элементы конструкции необходимо соединить. При этом не стоит забывать о комфортном обслуживании септика.
Трубы следует монтировать под определенным уклоном. Данный показатель должен составлять 2 см/м. Стыки нужно загерметизировать.
Септик следует оборудовать системой для вентиляции.
Проведя работы по тепло- и гидроизоляции отдельных фрагментов системы, можно засыпать конструкцию грунтом.

При размещении септика стоит учесть расположение построек на приусадебном участке. Не стоит располагать емкость для стоков вблизи зоны отдыха или детской площадки.

В завершение

Теперь вы знаете, как осуществляется канализации частного дома. При соблюдении всех правил вы получите надежную систему. Перед началом эксплуатации канализации стоит провести ее прогонку. Для этого систему нужно промыть чистой водой. Это позволит выявить все недочеты и исправить их. Только после этого можно начинать эксплуатацию канализационной системы.

На самом деле процесс монтажа отдельных фрагментов не составляет особого труда. Главное, не допускать ошибок при составлении схемы канализации, а также сделать правильный уклон труб. В противном случае система не будет нормально функционировать.

Достойные жилищные условия невозможно представить без благоустроенного санузла и, соответственно, системы отвода стоков. Существуют некоторые особенности при устройстве канализации в 2-х и более этажных домах, касающиеся как общей схемы организации, так и конкретных нюансов монтажа.

Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

Аксонометрический план расположения трубопроводов и точек подключения.
Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
Пропускная способность труб, направление потока и значение уклона на всех участках.

Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.

В классическом варианте устраивается только один стояк, к которому подключены все ветви системы. Если сброс стоков осуществляется в септик , имеет смысл производить раздельный сброс чисто органических стоков и включающих большую концентрацию бытовых чистящих средств с содержанием хлора. Также устройство двух стояков может быть целесообразным при оснащении крупных загородных домов, где на одном этаже расположено более двух санузлов. В таких случаях каждый стояк подключается к собственному локальному очистному сооружению.

Пример схемы канализации в частном доме: 1 — колено 90°; 2 — прямой тройник 90°; 3 — труба внутренней разводки; 4 — заглушка; 5 — люк для прочистки; 6 — невентилируемый стояк; 7 — отводная труба; 8 — ревизия; 9 — вентилируемый стояк

При определении структуры отдельных веток следует руководствоваться тем принципом, что ближе к стояку должны размещаться точки с наибольшим объёмом залпового сброса. Например, если между унитазом и стояком врезать слив раковины или ванны, то при спуске бачка образуется разрежение, которое вытянет воду из гидрозатвора сифона. Именно по этой причине сброс воды из унитазов чаще всего осуществляется напрямую в стояк.

Устройство стояка

Разумно проводить монтаж стояка сразу после того, как завершено возведение коробки здания. С одной стороны, так появляется возможность обеспечить элементарные бытовые условия на момент проведения дальнейших строительных работ. С другой, канализационные трубопроводы могут быть скрыты под слоем отделки.

Место размещения стояка нужно выбирать тщательно и заранее, ведь его положение на плане дома строго привязано к вводу наружной части канализации. При сливе трубы изрядно шумят, поэтому стояк следует размещать либо в техническом помещении, изолированном от обитаемой зоны, либо в техническом колодце, оснащённом шумоизоляцией.

Стояк не следует замуровывать наглухо, он должен иметь по меньшей мере один участок, для которого обеспечивается доступ через технический люк . В этих местах устанавливаются сантехнические ревизии — отводы с резьбовыми пробками. Место установки ревизии нужно выбирать так, чтобы она обеспечивала доступ к как можно более протяжённому участку трубы, а также чтобы помещение, где расположен люк, было достаточно просторным для проведения обслуживания.

Устройство вентилируемой канализационной системы: 1 — отвод к септику; 2 — стояк диаметром 110 мм; 3 — фановая труба; 4 — дефлектор

Другое требование к устройству стояка — он должен продолжаться над точкой врезки наиболее высоко расположенной ветки. Это требуется для организации так называемого фанового отвода, за счёт которого компенсируется разрежение в системе, препятствующее сбросу большого объёма воды, а также вентиляция стояка на случай сбоев в работе гидрозатворных сифонов. Как правило, фановый отвод стояка продолжается до самой кровли, где канализация имеет связь с улицей через крышную разделку с дефлектором. Важно, чтобы фановый дефлектор находился не ближе 5 метров от окон и каналов притока вентиляции.

Точки подключения на этажах

Прежде чем организовать ветвление канализационной системы, следует определиться с размещением точек подключения. Эта тривиальная на первый взгляд задача имеет некоторые правила, обеспечивающие как комфортное пользование канализацией, так и её безупречную многолетнюю службу. Конфигурация ветвей определяется в первую очередь бытовой организацией помещений.

Как правило, на втором этаже имеется только два санузла: один общий и один присоединён к спальне. Предпочтительно, чтобы оба эти санузла имели общую стену, у которой расположен стояк. На уровне пола в стояк врезают крестовину с двумя отводами на 110 мм и двумя на 50 мм. К малым отводам подключаются раковины, биде и душевые кабинки, к большим — сливы унитазов.

На первом этаже точек подключения больше. Здесь расположена кухня, в ней подключение требуется для кухонной мойки и посудомоечной машины, для чего достаточно провести от стояка ветвь 50 мм трубопровода произвольной длины. Таким же способом выполняется подвод канализации к прачечной, где расположена стиральная и сушильная машины. Также для первого этажа характерно размещение основной ванной комнаты, где подключается сама ванная, раковина и унитаз с биде, то есть это помещение удобно размещать под одним из санузлов второго этажа или с небольшим удалением. В некоторых домах может быть организован гостевой туалет, как правило, его размещают рядом с основной ванной комнатой и подключают одним отводом 110 мм для унитаза и одним 50 мм для мини-раковины. Одно из полезных новшеств для современного загородного дома — подвод канализации к двери чёрного хода, где в пол монтируется решётка с приёмной воронкой для мытья обуви и лап домашним животным.

Сололифт в системе принудительной канализации: 1 — канализационный насос (сололифт); 2 — подключаемая к канализации сантехника; 3 — высота поднятия стоков 4-6 м; 4 — канализационный стояк; 5 — септик

Если в доме есть цокольный этаж, в нём также может быть организована канализация, объединённая с общей системой. Для этого необходима установка так называемого сололифта — подъёмного насоса, по которому стоки будут подниматься до уровня первого этажа, и сбрасываться в общий дренажный отвод через тройник, размещённый ниже крестовины. Линия сброса стоков из подвального этажа в обязательном порядке должна оснащаться обратным клапаном. Сама затея с проведением канализации в подвал может показаться сомнительной, однако так появляется возможность разместить прачечную в зоне, где шум от неё не будет мешать жильцам, а также организовать техническую или «грязную» мойку.

Монтаж трубопроводов

Современные материалы для монтажа канализационных систем разработаны с тем расчётом, чтобы справиться с работой мог не только профессиональный сантехник, но и вообще любой желающий. Однако существует некий регламент, содержащий правила и описание монтажного процесса.

Прокладка канализационных труб в частном доме может выполняться двумя способами. Если перекрытия в здании монолитные или полнотелые, разводка труб выполняется на уровне выше пола верхнего этажа, таким образом, точки подключения располагаются на достаточно значительной высоте, а сами трубы скрываются под листовой обшивкой стен, либо в фальшкоробе . Такой подход приемлем для разводки труб под раковину или стиральную машину, однако при подключении ванны или слива в полу при значительном удалении от стояка высота расположения вводного патрубка оказывается недопустимой. В таких случаях трубы проводят вниз сквозь перекрытие, а затем тянут до стояка по кратчайшему пути и скрывают за подвесной потолочной конструкцией и заключают в шумоизолирующую оболочку. В случае с каркасными перекрытиями такая задача решается проще. Толщины перекрытия зачастую достаточно для образования требуемого уклона, к тому же небольшой диаметр труб позволяет выполнить перфорацию в балках несущей конструкции.

Пластиковые канализационные трубы и фасонные изделия к ним — это своего рода конструктор, который собирается без использования специального инструмента. Герметизация мест соединений обеспечивается за счёт уплотнительных резинок, установленных в канавках на внутренней поверхности раструбов. Удобно сначала извлечь все резиновые кольца, собрать систему «на сухую», убедившись в правильности расположения трубопроводов и корректности уклонов, после чего можно приступать к герметизации всех соединений.

Видео по теме

Отправим материал вам на e-mail

Иметь собственный дом – это мечта множества людей. Нет ничего лучше, чем собственный уголок, обеспеченный всеми удобствами. Тем не менее, каждый хочет окружить себя комфортом, и уличный туалет, вместе с необходимостью носить воду из колодца уходят в прошлое. В связи с этим актуальным стал вопрос: «Как создается схема канализации в частном доме своими руками?».

Создать канализацию для частного дома не так сложно как кажется

Перед тем, как начинать строительство необходимо определиться с видом схемы канализации в частном доме. Своими руками вы можете создать несколько разновидностей, которые будут обладать своими плюсами и минусами.

Наибольшей популярностью пользуются следующие разновидности:

Сливной колодец. Проще говоря, обычная яма, накапливающая все отходы и сточные воды. Стоит такое сооружение недорого, не занимает много времени при строительстве. Последовательность действий проста – выкопайте яму на расстоянии двадцати метров от дома. Расчет ее объема исходит из показателей 0,7 кубических метров на человека. Для укрепления стен рекомендуется применять кирпичную кладку или бетонные кольца. После этого, для дополнительной герметизации, швы промазывают битумом. Дно ямы можно залить бетоном, что бы сточные воды не отравляли почву. По завершению стройки установите люк, для последующего удаления жидкости. Это простейшая схема канализации в частных домах, своими руками созданная владельцем. Однако, подобное расположение актуально,скорее, для дачных домиков, чем для полноценного жилого помещения;

Не менее известным методом является вкапывание закрытой емкости. Функционирует это сооружение по тому же принципу, что и сливная яма. В землю закапывается специальный бак, объем которого рассчитывается по количеству проживающих человек. К люку емкости подводят основные сточные линии. Сливные воды скапливаются в баке, не загрязняя окружающую территорию. Существенным минусом такого метода можно считать необходимость постоянных очисток.

Септик – сложная для сооружения, но при этом самая надежная канализация в частном доме, схема, глубина закладки и компоненты которой могут гарантировать эффективную работу на долгие годы. При строительстве необходимо выбрать подходящее место будущего колодца. Удаление от дома не должно быть меньше двадцати метров. Далее стенки ямы надежно укрепляют кирпичами, рекомендуемая толщина кладки двадцать пять сантиметров. Тщательно бетонируем дно, после чего приступаем к прокладыванию стока. Расположите ее уровень над водой. Не забудьте предусмотреть отверстие, через которое будет производиться удаление жидкости.

Полезная информация! Принимать решение о том, на каком варианте остановиться, следует исходя из средств, которые вы рассчитываете затратить при строительстве. Приведенные примеры отличаются как дороговизной элементов, так и затратами по времени.

Помимо этого, устройство канализации в частном доме своими руками, зависит от планировки жилища и количества человек, регулярно проживающих в нем. Специалисты рекомендуют размещать такие помещения как кухня, ванная и туалет рядом. Подобная конфигурация позволяет отвести под их обслуживание единый коллектор, через который отработанная жидкость будет поступать в септик или сточную яму.

Если дом окажется слишком большим, а его планировка предусматривает значительное удаление кухни от других помещений с водоотведением, потребуется . Необходимо позаботиться о раздельном водоотведении, а также предусмотреть возможность для откачки сливных вод. Владельцам следует позаботиться об установке стояков, для обеспечения водой верхние комнаты.

Статья по теме:

В статье рассмотрим варианты устройства дренажа, как сделать надежную систему своими руками, среднюю стоимость работы специалистов.

Составные части, из которых состоит канализация для частных домов своими руками

Водоотвод состоит из основных элементов, каждый из которых выполняет свои функции. Первое место списка занимают коммуникации помещения. Трубы и шланги, расположенные в комнатах и выполняющие функцию водоотведения. Проложенные в комнатах с водопроводом, на выходе они объединяются коллектором, через который и уходит отработанная жидкость.

Далее главные функции берут на себя внешние коммуникации. Трубопровод, установленный на улице, чаще всего вкапывается в землю или защищается кожухом. К нему могут быть подведены отдельные стоки из хозяйственных помещений , например, . Главной задачей этого узла является доставка сточных вод в приемное устройство.

Финальным этапом в цепочке становиться накопительная емкость, главная функция которого в хранении воды и иных отходов. В зависимости от сложности системы приемное устройство может как просто наполняться водой, так и фильтровать нечистоты.

Прокладки канализации в частных домах своими руками: видео советы и не только

На первом этапе следует тщательно изучить почвенный слой на предмет особых характеристик. Подыскивая площадку для устройства сливного колодца необходимо обратить внимание на:

Склоны, рытвины и другие естественные углубления на вашем участке;
Свободный доступ транспорту для очистки накопительного бака;
Удаленность от хозяйственных сооружений и заборов.

В большинстве случаев дачные домики используют по сезону и не живут там регулярно. Поэтому канализация в частных домах своими руками может обойтись небольшой приемной емкостью.

Полезная информация! Если придерживаться санитарно-строительных норм, сточную яму необходимо расположить на удалении как минимум в пять метров от иных строений. Опытные строители рекомендуют как можно сильнее увеличить это расстояние для изоляции дома от неприятных запахов.

Лучше всего выкопать яму на низменном участке поверхности, обеспечив тем самым естественный уклон для стока. Постарайтесь избегать подобного расположения, чтобы не допустить аварийных ситуаций.

Данное видео поможет вам разобраться в составлении схемы и плана водоотводящей системы:

Выбор деталей и фитингов для канализации

Следующим шагом в строительстве становиться выбор компонентов. От качества выбранных вами фитингов и остальных деталей будет зависеть долговечность и качество работы всей системы.

Отправляясь в специализированный магазин, нужно знать о том, что трубопровод подразделяется на внешний и внутренний. Первый сочетает в себе высокую проводимость, устойчивость к высоким и низким температурам, а также химическим и биологическим веществам. Данные коммуникации должны свободно пропускать воду и герметично соединяться с выводящим коллектором.

Внешний трубопровод обладает теми же качествами, с добавлением специфичных особенностей. Его поверхность выдерживает нагрузку земли, ведь такие коммуникации закапывают на глубину до двух метров. Помимо всего, эти трубы абсолютно герметичны и проходят по международным техническим параметрам.

Выбирая коммуникации обратите внимание на материал, из которого они выполнены. Существуют следующие типы:
