Как сделать двухскатную крышу с разными скатами. Виды крыш по конструкции (фото)

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

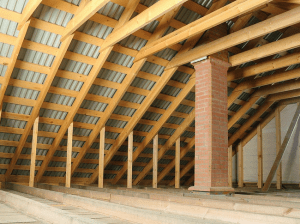

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон . Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога . Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала . Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров .

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам . Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат . Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень . Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги . Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка . Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки . Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы . Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли . Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию . Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног . Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов . Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром .

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Видео-инструкция

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Двухскатная крыша представляет собой самый оптимальный вариант для выбора, не требующий больших расходов при проектировании и строительстве.

Ее формируют две наклонные поверхности, скаты, пересекающиеся под углом друг другу, в области конька.

Этот тип крыши обеспечивает надежную защиту дома от ветра, обильных осадков и давления снега при сильных снегопадах, стоит лишь найти наклона двускатной крыши.

Двухскатная кровля достаточно просто собирается и к ней легко подобрать .

• Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.

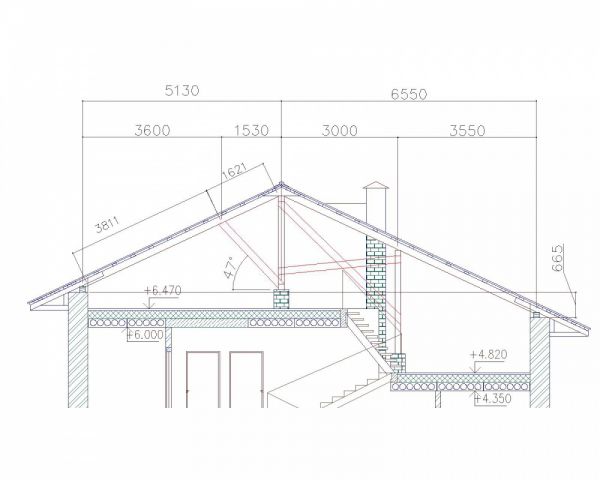

• Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
• Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Фото двухскатной крыши ниже:

Симметричная крыша

Асимметричная крыша

Ломаная крыша

Четырехскатная или двускатная кровля?

При выборе крыши с двумя скатами или четырьмя, стоит обратить внимание на преимущества и недостатки обеих конструкций. Учитывайте то, что бывает двускатная крыша с разными скатами.

Преимущества двускатной крыши:

• Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
• Возможность расположения инженерных систем дома на чердаке;
• Скаты не позволяют осадкам задерживаться на кровле;
• Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

• Устройство слуховых окон потребует дополнительных денежных вливаний;
• также потребует дополнительного финансирования;

ВНИМАНИЕ!

Пара скатов трапециевидной формы и пара скатов треугольной (или вальмы) формируют крышу о четырех скатах.

Преимущества четырехскатной крыши:

• Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
• Надежная конструкция крыши;
• Отличное сопротивление ветру и осадкам;
• Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

• Сложность проектирования;
• Устройство крыши смогут выполнить только профессионалы;
• Большой вес ;

Произвести расчет стропильной системы вы можете .

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

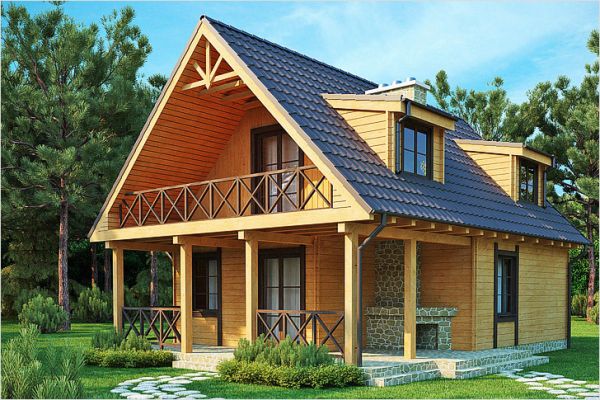

Дом с двускатной крышей

Дом с четырехскатной крышей

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную .

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать .

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

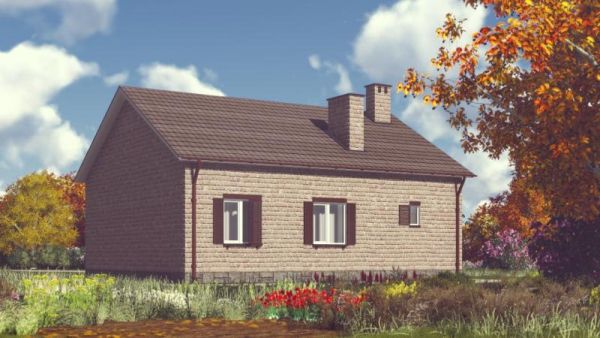

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

• Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
• Стропильная нога — составная часть, несущая на себе кровлю;
• Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
• Затяжка — часть, объединяющая конструкцию у основания;
• Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
• Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
• Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
• — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
• – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений , а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При нужно:

• Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
• Провести хорошую во избежание неравномерного прогревания помещения;
• Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
• Обеспечить надежную гидроизоляцию;
• Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

Чертеж двускатной крыши

Полезное видео

В этом видео вы узнаете все достоинства и недостатки двускатной и четырехскатной крыши:

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

В этой статье

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

• Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
• При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

• масса кровельного материала;
• ветровые нагрузки, их преобладающее направление;
• климатические условия региона, в котором возведен дом.

Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.

Все эти нюансы одновременно создают общие требования к системе стропил:

• какой материал лучше использовать для строительства каркаса;
• количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

1. Мауэрлат - прочная рама, при помощи которой стропила крепятся к зданию.
2. Прогон коньковый - второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
3. Стропила - опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
4. Прогоны боковые - закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша - это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.
