Как можно сделать окно в крыше дома. Какие бывают кровельные окна – виды и варианты установки своими руками Боковые окна в крыше













Сегодня затронем тему – окна в крыше. Она интересна тем, что это нестандартный вариант расположения оконных проемов. Особенно это касается частного домостроения, потому что еще совсем недавно об оконных конструкциях этого типа в России никто и не слышал. Расскажем об их разновидностях, особенностях и правилах монтажа, также, какие можно использовать . Разберетесь в этой теме, будете понимать, что и зачем делают мастера, которым доверили установку мансардных окон в своем доме.

Виды оконных конструкций на крышах

В принципе, классификация в себя включает всего две позиции: уже упомянутые мансардные и слуховые. Отличаются они между собой в основном местом расположения. Первые устанавливаются на скатах мансардных кровель, вторые во фронтонах скатных крыш. Теперь разберемся с ними по отдельности и начнем со слуховых, вы поймете почему.

Окна на скатной крыше частного дома Источник fccland.ru an>Источник pinterest.com

Слуховые окна

Свое название этот вид кровельных окон получил не из-за того, что через них что-то подслушивали, ведь под кровельной конструкцией слушать-то некого. Их первым изобрел инженер, по фамилии Слухов, который отвечал за сооружение кровли московского манежа. Именно там и появились первые окна на крышах.

Классификация слуховых окон неширокая. По месту расположения они делятся на фронтонные и скатные. По конструкции разделение идет на три вида:

    в чистом виде оконный проем, расположенный на фронтонах кровельной конструкции, то есть без дополнительных элементов ;

    на фронтоне с боковыми стенками и козырьком;

    на скатах с боковыми стенками и козырьком.

Две последние модели в народе называют «кукушками».

Чисто условно можно провести разделение по конфигурации козырька, хотя архитекторы считают, что именно форма крыши окна часто играет немаловажную роль в создании единого проекта здания. Козырьки бывают :

    односкатные ;

    двускатные ;

    арочные ;

    плоские , они же французские.

Слуховые конструкции, расположенные на скате крыше Источник prohor-stroy.ru

Казалось бы, слуховые окна – простое и функциональное решение. Но архитекторы опять предупреждают, что тип, дизайнерское оформление, место расположения выбирается строго с учетом совместимости с архитектурой здания. В противном случае этот элемент будет смотреться как чужеродный.

Сразу надо оговориться, что для слуховых окон для крыши был собран свод норм и правил (СНиП) под номером 21-01. В нем четко обозначены некоторые требования, связанные с местом установки оконной конструкции данного типа:

    устанавливают слуховые окна только на скаты, угол наклона которых больше 35 ° ;

    минимальный размер оконных створок – 0,6-0,8 м , соответственно размеры всего проема должны составлять 1,2х0,8 м ;

    если окна по проекту устанавливаются на вальмовую крышу, то скат, на который монтируются оконные конструкции, не должен быть продолжением стены здания .

В СНиПе есть рекомендация, о которой архитекторы знают и сами. Считается, что слуховые изделия должны устанавливаться на одной вертикали с окнами в стенах дома. Таким способом не нарушаются архитектурные пропорции строения.

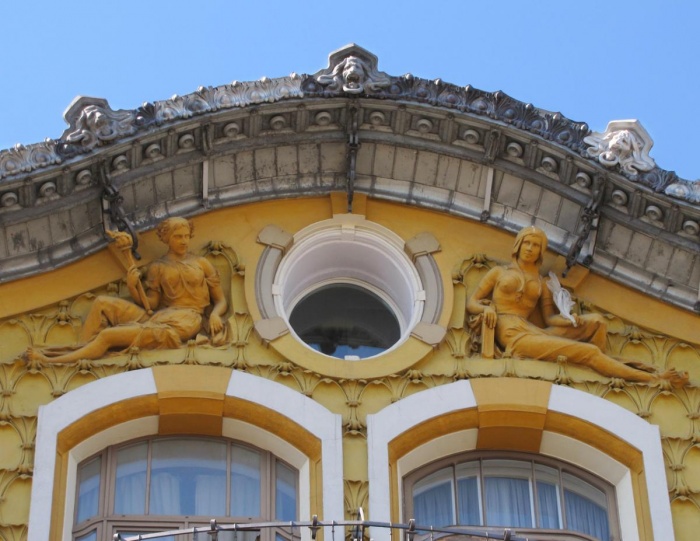

Слуховое окно на фронтоне крыши Источник vivbo.ru

Как правильно сделать слуховое окно

Если это касается фронтона, то ничего сложного нет.

    В процессе облицовки фронтонной части крыши между опорами для стропильных ног оставляется проем, шириною минимум 1,2 м .

    В него монтируют две поперечные планки , определяющие размер проема по высоте. То есть оконный проем формируют окончательно с необходимыми размерами.

    Под проем заказывают оконную конструкцию из дерева, пластика или алюминия.

    После изготовления проводят установку по стандартной технологии, как в стену дома или квартиры.

Как сделать окно на фронтоне крыши Источник cconstruction.co.uk

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа окон и дверей любых конфигураций . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Если слуховое окно – это «кукушка», то здесь монтажный процесс не ограничивается только установкой остекления. Необходимо соорудить достаточно сложную конструкцию в виде домика с крышей. Предварительно оговоримся, что «кукушку» собирают между двумя стропилами крыши:

    Между стропильными ногами по уровню расположения подоконника и конька козырька слухового окна устанавливают поперечины из того же материала, что и сами стропила.

    Если есть необходимость усилить конструкцию , то между стропильными ногами до карниза укладывают один или два отрезка досок в виде укороченной ноги, чтобы образовать свес. Точно такие же элементы укладываются и к коньку кровли. Первые упираются верхними краями на нижнюю поперечину, верхние нижними краями на верхнюю.

    Теперь формируют стенки домика . Из реек сечением 50х50 мм устанавливают стойки по двум стропильным ногам с шагом 40-50 см. Их подрезают так, чтобы по верхним торцам они располагались на одной горизонтальной линии.

    Теперь все стойки по верхним торцам обязывают все той же рейкой 50х50 мм.

Вот так выглядит каркас выступа «кукушка» для слуховой остеклительной конструкции Источник dekorrapi.jew.access.ly

    Конек козырька должен задним концом упереться в верхнюю поперечину между стропилами. К ней его и крепят.

    Под противоположный конец устанавливают стойку , которая нижним концом упирается в элемент верхней обвязки (фасадный).

    Устанавливают стропила козырька , упирающиеся в конек и в верхнюю обвязку.

    Утепляют всю конструкцию, обшивают с внешней и с внутренней стороны, покрывают козырек кровельным материалом.

    Устанавливают окно на крыше дома по стандартной технологии, то есть вертикально.

Мансардные окна

Вообще, с мансардными окнами полная неразбериха. Кто-то считает, что и слуховые конструкции, установленные в мансардную крышу, то же можно считать мансардными. Кто-то отрицает это и уверяет, что к этой категории относятся оконные конструкции, которые установлены в плоскости ската крыши. Все остальные являются слуховым типом.

Поэтому и обыватели путаются в названиях, часто называя одни разновидности другими. Ничего страшного в этом нет, потому что на само мансардное окно это никак не влияет. Но если честно, то о мансардных оконных моделях заговорили, как об отдельной группе, лишь только тогда, когда их стали встраивать в плоскости скатов крыш. А значит, будем считать, что это и есть мансардная разновидность.

Теперь непосредственно о самом окне. Есть строгие правила оконной площади, которая должна присутствовать на кровле. Ее величина не должна превышать 10% от величины площади всей скатной конструкции. К примеру, если площадь крыши составляет 100 м², то оконная площадь не должна превышать 10 м². При такой разнице естественная освещенность внутри мансарды будет нормальной, а тепловые потери не превысят допустимые нормы.

Мансардные окна в плоскости ската крыши Источник trade-point.co.uk

Это было правило номер один для окон в мансарде. Теперь второе правило. Оно звучит так: лучше иметь несколько маленьких окон, чем одно большое. Поэтому существует негласное правило, в котором отображено соотношение площади остекления с количеством окон:

    площадь остекления 1 м² – 2 окна ;

    2 м² – 3 окна ;

Классификация

Существует несколько критериев, по которых классифицируются окна этого типа. Один из самых незначительных (с него и начнем) – глухие окна или открывающиеся. Надо сразу оговориться, что известные производители мансардных окон не производят глухую вариацию. Но могут сделать исключение на большой заказ. Правда, по цене глухие от открывающихся отличаться не будут.

Что касается последних, то здесь достаточно широкий выбор:

    открываются вокруг центральной оси , установленной посередине окна;

Модели с открывающимися створками вокруг центральной оси Источник dachgewerk.de

    вокруг оси, расположенной у верхней рамы оконной конструкции или чуть ниже на ¼ высоты самого окна;

Модели с осью у верхней оконной рамы Источник concept-casa.ro

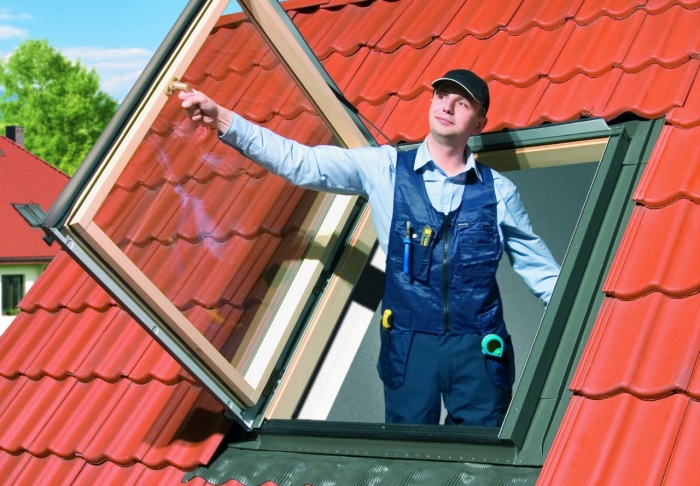

    распашная конструкция с боковым открытием створки.

Мансардная модель с распашной створкой Источник nova-co.ru

Есть современная модель, которая носит название окна-балконы. Состоит конструкция из двух створок: первая открывается вокруг горизонтальной оси, расположенной у верхней рамы. Открывается эта створка до горизонтального расположения. И собой в открытом виде она представляет козырек над оконным проемом.

Вторая створка открывается точно так же, как и первая, только ее ось располагается у нижней рамы. Максимальное ее открытие – вертикальное расположение. То есть собой в открытом виде она представляет остекленное ограждение проема по фасадной стороне. При этом окно снабжается боковинами по нижней створке, которые создают боковое ограждение импровизированного балкона.

Мансардная остеклительная конструкция типа «балкон» Источник nesmetnoe.ru

Технология монтажа мансардного окна

Современный рынок предлагает огромное количество окон для мансард от разных производителей. У каждого из них свои требования к монтажному процессу. Обозначим самые распространенные отличия :

    Модели от компаний Fakro и Roto устанавливают только на стропильную систему , а от компании Velux на обрешетку.

    У Fakro перед монтажом надо снимать стеклопакеты , у Velux нет такой надобности.

    В зависимости от типа кровельного материала мансардные окна от Fakro устанавливаются на определенную глубину , которая указывается в паспорте изделия буквами: V, N или J.

Итак, в первую очередь формируют оконный проем. Здесь, как и в случае со слуховым вариантом, надо определить место установки. Для этого между стропилами устанавливают поперечные элементы.

Из четырех досок собирают короб, который вставляют в проем. И где его крепят саморезами насквозь через стропильные ноги и уложенные поперечины. Самое важное это элементы короба. В них делаются пазы фрезой, обозначая место посадки рамы мансардного окна. Вроде можно было бы сделать пазы на стропильных ногах и поперечинах. Но ни в коем случае нельзя ослаблять стропильную систему даже на двух элементах, потому это эта конструкция несет на себя большую нагрузку и является центром кровли.

Формирование проема для установки мансардного окна

Окно вставляют в короб, к которому крепят специальными кронштейнами и саморезами. Здесь есть одна тонкость:

    сначала закрепляют верхние кронштейны , но не до конца;

    наживляют нижние , но не крепят их к коробу;

    выставляют оконную конструкцию точно в проеме с учетом зазоров;

    после чего затягивают верхние кронштейны и крепят нижние.

Теперь устанавливают доборные элементы. Это фартук из гидроизоляционной пленки, который укладывается по периметру окна. Поверх него металлический фартук, элементы которого собой представляют в сборе козырьковую конструкцию. Они крепятся к коробу саморезами по периметру. На этом монтаж заканчивают, строители переходят к укладке кровельного материала на крышу.

Если необходимо установить окно в крыше мансарды, которая уже покрыта кровельным материалом, то технология немного видоизменяется. Отличия состоят в том, что придется в первую очередь разбирать часть кровельного покрытия. Затем резать слои кровельного пирога: гидроизоляционную мембрану, утеплитель и пароизоляцию. И вот здесь надо точно провести замеры и вырезку. Все остальное точно так же, как в описанном процессе.

Видео описание

В видео пошагово разобрана технология установки мансардного окна:

Заключение по теме

Данная в статье информация должна помочь понять, что собой представляют слуховые и мансардные окна и какие существуют . На самом деле технология их установки несложна. Мастера, которые представляют компании производителей, проходят обучение в специализированных центрах, поэтому их навыкам можно доверять. На многих порталах пишут, что установка окон на крыше – процесс несложный. С этим никто не спорит. Но не стоит рисковать, особенно с моделями, встраиваемыми в скаты. Самодеятельность здесь только помешает. Низкое качество конечного результата во многих случаях гарантированно. Кроме того, многие компании-производители окон дают гарантию только если монтаж был выполнен сертифицированной строительной компанией.

Окна не только «глаза» нашего дома, но также источник естественного света и вентиляции. Последнее очень важно для чердачного помещения или мансарды. Окна в крыше бывают разных видов. Чтобы их правильно установить, можно нанять специалиста, но сделать самостоятельно тоже хороший вариант. О том какими бывают окна и как установить их своими руками, расскажем далее.

Виды окон для крыши

Окна как для стен, так и для крыш бывают разных форм и размеров. Некоторые из них считаются больше декоративными, чтобы придать крыше красивый и необычный дизайн – такие окна чаще используются для мансарды. Другие же виды больше ориентированы на проветривание, обеспечивают качественную вентиляцию помещения, а также для хорошего освещения, если на чердаке или мансарде нет другого источника света.

Также, ставя окно в крыше, следует ориентироваться на то, в какую крышу нужно будет его установить. Кровля может быть плоской, односкатной и двускатной. Бывает, что крыша имеет полукруглые элементы. Все эти нюансы обязательно необходимо учитывать, при покупке окна для крыши, чтобы обеспечить не только правильную установку, но и нужную функциональность. Это возможность открывать окно, правильный водосток, и вода не затекала в конструкцию, а также накапливалась влага, чтобы сквозь окно попадало нужное количество света.

Выбор окна для разных видов кровли

Есть два варианта получения окна – сделать его самостоятельно либо купить готовое. Первый вариант дешевле, но второй предпочтительней, хоть и обойдется дороже. Зато сделано с учетом всех нюансов, о которых непрофессионал может и не догадываться, чтобы воплотить их в своем окне.

На что обращать внимание:


  • Треугольные окна – такой вид также ставится на крыше со скатами. У этих окон нет боковых стенок, вместо нихвыступают сами скаты крыши. Получается меньше стыков крыши с окном, следовательно, идет не такое количество гидроизоляционного материала и в целом работы по монтажу меньше. Обычно треугольные окна используются для тех чердачных помещений, у которых есть и другие виды освещения, так как форма окна не позволяет проникнуть большому количеству света снаружи. Кроме того, обеспечить им удобное открывание достаточно проблематично. Зато выглядят такие окна необычно и со вкусом.

    Крыша с полукруглыми формами – этот вид крыш сам по себе довольно оригинален. Но рамы для них делаются только под заказ. Необходимо учесть все размеры и формы, чтобы рама плотно прилегала – этим должен заниматься специалист. Окна, вставленные в проемы таких крыш, смотрятся как влитые, что придает всей конструкции образ текучести. Такой тип окон для крыши тоже считается декоративным – у них интересный дизайн, часто используются для жилых мансард, как источник мягкого и приглушенного освещения. В помещении, как в случае с треугольными окнами, желательно наличие еще какого-нибудь источника света.

Важно: четырехугольные окна можно устанавливать на крышу со скатом 15°.

Как сделать правильный выбор окна

Чтобы легче было разобраться с тем, какое же окно подойдет именно для вашей крыши, вы должны четко определить для себя его дальнейшее назначение. Если окно планируется, как украшение интерьера внутри и снаружи мансарды, создавать игру света и тени, тогда вы можете брать окна различных нестандартных форм. Они прекрасно подойдут для любого вида кровли. Но при этом не забудьте позаботиться о другом способе вентиляции и освещения в помещении, а также можно ставить «глухое» окно, которое не будут открываться.

Ну, а если вы думаете ставить окно с практической целью в кровлю – то есть иметь возможность проветривать помещение, создать качественную вентиляцию и хорошее освещение, то тут лучше брать стандартное четырехугольное окно. Оно должно удобно открываться и закрываться, в том числе иметь также режим проветривания. Конечно, необходимо позаботиться о качественной гидроизоляции. Если подойти к делу творчески, то такие окна тоже могут выглядеть стильно и красиво в кровле, создавать интересное освещение.

Важно: окна бывают двух вариантов – наклонный и вертикальный. Специалисты рекомендуют устанавливать первый по двум причинам – больше света и легкость монтажа.

Монтаж окна в крышу

Если говорить о вертикальном варианте установки окна, то стоит сказать – многим он не очень нравится, потому что для такого монтажа окна в крышу нужна отдельная стропильная система. Тогда, из-за образовавшихся откосов, в помещение попадает почти наполовину меньше света, чем в случае с наклонным вариантом установки. Кроме того, наклонное окно со стороны смотрится, как единая конструкция с кровей. Далее, пойдет речь о том, как же его установить в крышу.

Что вам понадобиться:

    Гипсокартон;

    Оконная рама – площадь для стекла 0,7 м2

    Материал для гидроизоляции, утепления, а также внутренней отделки;

    Оконный оклад для герметизации;

  • Инструменты – уровень, рулетка, зубило, клещи, пила, гвозди, а также

    • винторезный станок и уголки для крепления.

Процесс установки:

    Сначала вам нужно подготовить крышу и проем. На том же уровне, что и обрешетка, крыша должна быть оборудована планками там, где будет производиться установка.

    С помощью пилы вырежьте проем – его размеры должны быть на 45 мм больше, чем коробка окна.

    Затем прикрутите монтажные уголки в пазы по углам коробки, используя саморезы.

    Перед тем как закрепить оконную коробку в проеме крыши, нужно уложить по сторонам гидроизоляционный слой и утеплитель. При этом некоторая часть материала должна выступать наружу, все лишнее вы потом уберете ножом.

    Вставляете оконную коробку в проем, слегка закрепляете ее там по сторонам, но не плотно.

    После чего, хорошенько фиксируете ее и проверяете все зазоры. Если все правильно отрегулировано – полностью зажимаете все крепежные элементы.

    Крепите боковую планку и отрезаете лишнюю гидроизоляцию.

    Закрепляете вертикальные планки.

    Плотно прижмите нащельники к каркасу и закройте их крышкой.

    Гофра крепится к внешней части крыши, а вертикальные части краев нужно завести внутрь.

    В зависимости от того, из чего у вас кровля, нужно по ее линии убрать лишний уплотнитель – просто аккуратно срезаете его ножом.

    Коробка готова – вставляете раму. Проследите, чтобы все места уплотнений были исполнены правильно.

Важно: будьте очень аккуратным и внимательным при вырезании проема для окна. Его размер должен быть около 45 мм, причем это нужно четко вымерять. Если у вас получится слишком большой проем, то исправить это будет не просто. Кроме того, испортится внешний вид кровли.



Треугольные и полукруглые окна ставятся немного иначе в кровлю, но в целом система та же. Вы легко с этим справитесь, если хорошо изучите рекомендации. Отличия зависят от формы кровли, а также от типа окна. Но в любом случае можно обратиться к специалисту.

В завершение хочется сказать, что окна в крышу ставят не только для возможности вентиляции и освещения чердачного помещения, но и в качестве красивого дизайнерского решения для мансарды. Часто она используется, как жилая комната, а со вкусом установленные окна могут здорово украсить интерьер. Необычное проникновение солнечных лучей создаст приятную атмосферу. Окна в крыше – это не только практично, но и стильно, потому к его выбору и монтажу следует подойти тщательно.

ВИДЕО

На крышах современных загородных домов можно встретить оригинальные конструкции, которые внешне напоминают домик для птиц, разнообразие форм позволяет оформить крышу необычно и красиво. Данная конструкция называется слуховое окно.

Слуховыми называют оконные проемы, расположенные на крыше домов, в мансардных помещениях. Впервые они появились в начале 19 века, уже во второй половине были придуманы мансардные конструкции, которые несколько отличаются от слуховых. Именно они в настоящее время получили наибольшее распространение.

Мансардные конструкции создаются в наклонной площади, в связи с этим, они дают больше освещения, при том, что места они занимают на кровле не больше, чем слуховые. Устройство мансардных окон проще.

Наибольшее распространение получили слуховые окна треугольной конструкции, кровельные скаты у них более крутые. При этом, фронтовая стена такой конструкции располагается на одной плоскости с наружными стенами, прямо над обычным оконным проемом. Это позволяет создать гармоничный фасад, конструкция не выделяется, образуя единое целое со стенами самого дома.

Область применения и функции

Слуховые окна чаще всего создаются на скатных крышах. Наклонные используются для создания естественного освещения внутренних помещений, находящихся непосредственно под кровлей. Их еще называют мансардными.

Изначально, эти элементы были созданы для того, чтобы была возможность проветривать чердачное пространство.

В настоящее время, когда чердачные помещения все чаще начинают использоваться, их функции немного расширились:

  1. На скатных крышах они позволяют выбраться на крышу, проветривать помещение и организуют естественное освещение чердака.
  2. В маленьких чердачных помещениях , где кровля расположена довольно низко, они позволяют увеличить полезное пространство. Особенно, когда стены начинаются прямо от пола чердака или мансарды. Вместе с тем, облегчается подход к окнам.
  3. Крыша со слуховыми окнами смотрится привлекательно и необычно. Организация их позволяет оригинально распланировать помещение под крышей.

Конструкция

Существуют 4 варианта конструктивного оформления слуховых конструкций:

  1. Антидормер – конструкция, которая располагается в пределах ската крыши, встраивается в кровлю. За счет чего происходит уменьшение полезной площади чердака. Этот вариант прост в исполнении, не требует дополнительных затрат на материалы и повышенную гидроизоляцию. Вместе с тем, большой популярностью не пользуется.
  2. Дормер – располагается над скатом кровли. Вариантов устройства подобной конструкции много, она требует дополнительного усиления элементов кровли и создание качественной гидроизоляции. Этот способ оформления наиболее распространенный.
  3. В щипцовой стене. Окно организуется в одной плоскости с фасадом, задействуется торцовая стена, которая имеет форму треугольника. При этом, устройство не требует создания дополнительных конструкций, что облегчает его монтаж. Вход на чердак через это окно свободный – снаружи здания, подняться можно по приставной лестнице.
  4. Наклонное окно создается в мансардных помещениях, конструкции и формы могут быть различные: прямоугольные, круглые, треугольные. Располагаются в плоскости самой кровли.
  5. Зенитный фонарь – окно полностью выполнено из стекла, что позволяет создать максимально эффективное естественное освещение внутреннего подкровельного помещения. Чаще всего применяются подобные конструкции на производственных зданиях.

СНиП

Существуют определенные требования к проектам и монтажу слуховых окон, которые указаны в СНиПах. Нормы и правила позволяют обеспечить максимальную надежность конструкции, ее долговечность и безопасность.

Ключевые моменты:

  1. Установка может быть выполнена только в том случае, если наклон ската кровли имеет угол не менее 35 градусов.
  2. Их расположение должно быть создано на определенном расстоянии относительно наружной стены постройки.
  3. Минимальные размеры створок установлены в следующих пределах: 0,6*0,8 метра.
  4. Фасад вальмовой крыши , на которой устанавливается проем, не должен составлять продолжение наружной стены.

Облицовка, согласно ГОСТу, может выполняться следующими материалами:

  • металл листовой;
  • медь;
  • черепица;

Если проем больше установленных размеров, допускается оформление балкона, что позволяет придать зданию особой изящности. Окна-люнкарны имеют боковые стенки, оформляются, как правило, в остекленном фасаде.

Виды конструкций


В настоящее время, строительные технологии активно развиваются. Благодаря этому, возникает все больше вариантов оформления проемов.

Но наиболее распространенные виды следующие:

  1. Конструкции в щипцовой крыше.
  2. Наклонные (мансардные).
  3. Зенитный фонарь.
  4. Дормер. В зависимости от типа крыши, различают подвиды этого типа:
    • треугольное и четырехугольное;
    • односкатное и двухскатное;
    • трапециевидное;
    • вальмовое;
    • панорамное (из отдельных сегментов, создается на трапециевидной крыше);
    • плоское;
    • арочное;
  5. Антидормер.

Проектирование

Монтаж каркаса производят по этой схеме

Создание проекта для возведения крыши со слуховыми окнами обязательно. В процессе проектирования необходимо учесть некоторые обязательные нюансы.

Существуют определенные правила размещения конструкций, несоблюдение которых, как показывает практика, ведет к возникновению проблем при эксплуатации кровли:

  1. Их нельзя располагать вблизи конька , карниза, а также близко к фронтонам.
  2. Если создаются несколько проемов , то расстояние между ними необходимо выдержать не менее 0,8 метра. Это позволит свободно проводить профилактические осмотры крыши, препятствует накапливанию снега на кровле.

Расположение и форма этих элементов выбирается по личному предпочтению владельца недвижимости, выбор может быть обусловлен модными тенденциями на рынке недвижимости, а также основной целью, которая преследуется при создании оконных проемов на крыше – будут они использоваться практически или только в качестве декоративных элементов.

Совет! Этот архитектурный элемент усложняет возведение кровли. Уровень сложности будет зависеть от вида выбранной конструкции окна, материала покрытия кровли. Лучше доверить возведение крыши со слуховыми окнами профессиональным кровельщикам.

Точный чертеж такого элемента должен быть воспроизведен на бумаге. Для этого, тщательно производятся все замеры. Количество и размеры напрямую зависят от площади подкровельного помещения.

Основное правило, которое следует учитывать при расчетах, следующее:

Если суммировать ширину всех оконных проемов, которые создаются на крыше, итоговая сумма должна быть больше, чем длина мансарды, деленная пополам.

Окна могут быть в один или два ряда. Нижний край может быть на расстоянии не менее 0,8 метра от уровня пола мансарды, а расположение верхнего края зависит от высоты в помещении.

Технология строительства своими руками

К возведению кровли с этими элементами, стоит подойти со всей ответственностью:

  1. Создается эскиз в масштабе. Ширина проема, равная расстоянию между стропилами, будет идеальной.
  2. Если ставится такая кровля в многоэтажном доме , требуется получение разрешения.

Для монтажа потребуются:

  • гвозди разных размеров;
  • треугольник и транспортир;
  • рулетка;
  • тиски;
  • ножовка;
  • стамеска;
  • пленка;
  • брус (чаще используется материал размером 10*5 сантиметров);
  • окно (лучше купить такое, которое не требует сложного ухода);

Для создания стандартного слухового окна требуется пройти определенные этапы.

План работ следующий:

  1. Участок , где производятся работы, следует защитить.
  2. Под рабочим отверстием создаются мостки.
  3. Снизу выставляются предостерегающие знаки , оповещающие, что идут опасные работы.
  4. Сооружается каркас оконного проема.
  5. Производится монтаж окна.

Создание отверстия:

  1. Из бруса выпиливаются два подбалочника , которые помещаются между балками. Их с обеих сторон закрепляют с помощью гвоздей.
  2. Еще два бруса отрезаются для создания усиления , они размещаются между крайними балками, для этого используются тиски. Их также прибиваем гвоздями.

Создание усиленной конструкции под угловые стояки:

  1. Отрезается кусок бруса для нижней опоры. Его длина должна быть равна ширине слуховика + 20 сантиметров. Его прикрепить снизу, параллельно подбалочнику, прямо к полу. Выступать он на пределы побалочника должен с двух сторон в равных частях.
  2. Еще два куска (для одной и второй стороны) отрезаются длиной немного больше , чем расстояние между кровлей и полом. Делаются на них отметки в местах нахождения упрочняющих балок. По этим отметкам брус отрезается.

Устанавливается угловая стойка:

  1. Отмерить два бруса , размер должен немного превышать высоту будущего окна. Каждый из них прибивается в двух местах – к упрочняющей балке и к опоре, находящейся снизу.
  2. Верхняя упрочняющая конструкция водружается на усиливающую балку, при этом, прижимается вплотную к стойке, проходящей в углу, затем прибивается гвоздями к этой стойке. Для усиления нужно пользоваться тисками. Аналогичным образом крепится нижняя конструкция. Работы производятся с двух сторон по порядку.

Выравниваются угловые стойки:

  1. Отрезается брус шириной в глубину окна, прибавив 25 сантиметров. Один конец прикладывается на подбалочник, второй – на угловую конструкцию. Проверяется горизонтальность, после чего брус обрезается по низу отрезка в месте соприкосновения со стойкой и усиливающей балкой.

Устанавливается верхняя штанга и оформляется потолок конструкции:

  1. Отмеряется брус длиной, равной расстоянию между торцами наружных угловых стоек. Он устанавливается на срезы стоек и фиксируется гвоздями. А потолочным перекрытием сбоку становится брусок, который применялся для выравнивания угловых стоек.

Создание подоконника:


  1. Измеряется просвет между стойками , берется брус на 2 сантиметра более этого расстояния. В угловых стойках вырезаются пазы для подоконника, глубина – 1 сантиметр. Эти места необходимо хорошо подчистить.
  2. Далее вставляется в подготовленные пазы подоконник и крепится гвоздями. Подоконник фиксируется еще двумя отрезками, которые также прибиваются.
  3. Со стороны крыши крепятся поперечные потолочные балки. Их всего три штуки, длина равна расстоянию по внутренним краям балок по бокам. Крепятся они шагом в 40 сантиметров к боковым перекрытиям. Затем прибиваются боковые стойки с таким же интервалом. Остается только обшить конструкцию.

Монтаж крыши:

  1. Количество косых планок для крыши вычисляется следующим образом: ширина кровли делится на 30 сантиметров. Отрезаются бруски полученной длины. Отступив от концов по сантиметру, проводится линия по диагонали на каждом элементе. По этим линиям производится разрез.
  2. Планки с сужением устанавливаются ровной стороной вниз , широкий конец смотрит в сторону дома, а узкий укладывается на боковое потолочное перекрытие. По очереди все планки крепятся, расстояние между ними – 2,5 сантиметра. Поверх этой конструкции производится фиксация фанеры или ДСП.
  3. Осталось прибить прикрывающие доски и окантовать крышу вокруг окна, обработать щели с помощью герметика от влаги, зафиксировать капельную планку. Затем производится монтаж окна.

Одним из архитектурных элементов дома является окно. Устанавливают их не только в проемах стен, но и в крыше. Они применяются и для мансард, и для чердаков, позволяя обеспечить необычное и интересное освещение.

При оборудовании мансарды обязательным элементом является окно, которое будет располагаться на крыше дома.

В крыше надежным и эстетичным? Важно правильно провести подготовку, учесть конструкцию окон, выбрать приемлемый способ монтажа.

Что подготовить для работы?

Чтобы сделать окно в крыше своими руками, необходимо подготовить определенный набор материалов и инструментов, который включает:

Перед началом установки необходимо приобрести готовую оконную конструкцию.

  1. Готовая оконная рама, площадь остекления которой обычно составляет 0,7 м². Можно раму купить в уже готовом виде или собрать своими руками. Но здесь необходимо иметь специальное оборудование, так как при установке мансардных и слуховых окон требуется соблюдать многочисленные условия. Оконная рама может быть собрана и из деревянных брусков, но если их форма будет неправильной или круглой, то без специального оборудования обойтись трудно. Рама может быть из древесины или пластика – все зависит от предпочтений хозяина. Качество перечисленных конструкций почти одинаковое.
  2. Материалы для утепления, гидроизоляции. Обычно используются специальные мембраны из ПВХ, минеральная вата, применяется монтажная пена, которая позволяет изолировать щели и зазоры.
  3. Специальный оконный оклад, который используется для оформления проема.
  4. Гипсокартонные листы.
  5. Материалы для внутренней отделки оконного проема.
  6. Строительный уровень, рулетка, простой карандаш, металлическая линейка.
  7. Гвозди рекомендуется брать специальные кровельные с оцинковкой.
  8. Клещи, винторез, дрель, шуруповерт.
  9. Крепежные металлические уголки.
  10. Зубило и пила.

Опытному монтажнику сделать окно на крыше своими руками не так сложно. Для этого требуется 3 часа, примерно еще 2 часа необходимо потратить для декоративной отделки внутренней части со стороны помещения. Новичку времени потребуется больше. Надо заранее запастись терпением, времени может уйти достаточно, особенно если придется разбирать участок уже готовой кровли, выполнять работы по изоляции.

Вернуться к оглавлению

Порядок монтажа окна на крыше

Если крыша будет оборудоваться окном, то требуется четкого следовать всем этапам:

Основание для окна в крыше: а - боковые стойки; б - нижний подбалочник; в - нижняя опора; г - угловой пост; д - потолочные поперечные балки.

  1. Готовая оконная рама для крыши поставляется в полностью собранном виде, разбирать ее не рекомендуется, так как можно нарушить уплотнения – окно будет уже не таким герметичным. Поэтому его надо извлечь из упаковки, после чего аккуратно прикрутить монтажные уголки. Крыша в месте монтажа должна быть оборудована дополнительными планками, они ставятся на одном уровне с обрешеткой крыши. Проем прорезать надо таким образом, чтобы его размеры были примерно на 45 мм больше, чем оконная коробка. Прорезаются они пилой, необходимо заранее в точности определить форму и размеры, так как исправить большой проем будет сложно. Крыша может потерять свой привлекательный и аккуратный внешний вид, утратить герметичность.
  2. После этого оконная коробка осторожно вставляется в проем. По боковым сторонам необходимо саморезами закрепить к конструкции кровли. После установки все зазоры требуется тщательно отрегулировать, после этого можно окончательно фиксировать конструкцию. Перед этим следует все стороны утеплить, выполнить укладку гидроизоляции. Во время установки необходимо часть гидроизоляции выводить наружу, излишки потом обрежутся. Далее ставится боковая планка, отрезаются излишки.
  3. Следующей ставится горизонтальная панель оклада, крепится она плотно, зазоры не допускаются.
  4. Монтируются вертикальные планки, подпланки. Нащельники плотно прижимаются к конструкции, после этого аккуратно закрываются крышкой в горизонтальном положении. Гофра, которая поставляется в комплекте, прижимается к внешнему покрытию кровли, после чего необходимо все вертикальные части на краях отогнуть аккуратно внутрь.
  5. Все излишки уплотнителя срезаются ножом, резать надо строго по волне кровли или по прямой линии – все зависит от кровельного материала. Расстояние от края кровли до оконной коробки составляет 30-60 мм, если уплотнитель вертикальный. Значение в 60-150 мм используется, если устанавливается горизонтальный уплотнитель.
  6. Рама аккуратно вставляется в подготовленную коробку. Проверяется, чтобы все уплотнения были выполнены максимально качественно.

Процесс монтажа может немного отличаться в зависимости от имеющейся крыши и формы окна . Сегодня для установки могут быть использованы окна следующих видов:

  • слуховые окна для одно- двухскатных крыш;
  • конструкции для вальмовых кровель;
  • французские прямоугольные окна, которые имеют собственную кровлю;
  • арочные и полукруглые окна;
  • треугольные для сложных кровель;
  • встроенные оконные конструкции различных форм;
  • слуховые окна с фронтальным остеклением;
  • треугольные фронтальные.

Вернуться к оглавлению

Как выбрать окно для крыши?

Типы окон для крыши могут быть различными. Чтобы правильно выбрать конструкцию, необходимо обращать внимание на то, для каких кровельных конструкций они применяются.

Все оконные рамы и проемы отличаются по своей форме, размерам:

  1. Окна для плоской крыши. Применяются они для освещения жилых помещений. Следует обязательно ставить дополнительные водосточные желоба, так как возникнет необходимость тщательного отвода талой и дождевой воды. Ставить подобные конструкции можно только для тех кровель, которые имеют уклон в 5-15°. Оконные конструкции могут быть глухими и с возможностью открывания. Первые используются, когда есть источник проветривания. Если же его нет, то лучше раму делать открывающуюся.
  2. Четырехугольные окна для двух- и односкатных крыш практически идентичны предыдущему варианту, но они могут быть устроены для кровель с уклонов от 15°. Наличие водостоков для отвода воды от окна не планируется, но конструкция его должна исключать вероятность попадания влаги внутрь.
  3. Треугольные окна для крыш не имеют боковых стенок, так как эту функцию выполняют скаты кровли. Внешний вид подобных конструкций привлекательный и необычный, объем гидроизоляционной работы в этом случае значительно уменьшается, так как точек стыковки окна и крыши меньше. Следует учесть, что такие окна не обеспечивают достаточного уровня освещенности, используются они в основном только для чердачных помещений и для мансард, где имеется хороший искусственный свет.
  4. Окна для полукруглых элементов крыши. Такой вариант считается одним из привлекательных, но и устройство его требует определенных усилий и наличия специальных знаний. Линии у конструкции плавные, окно словно перетекает по кровле. Такие конструкции еще имеют название «летучая мышь» либо «рот лягушки». Для сооружения необходимо использовать самодельные рамы, которые изготавливаются под заказ. Важно учесть полное соответствие всем формам кровли, чтобы прилегание рамы было максимально плотным.

В данной статье рассмотрим вопрос о том, какими преимуществами обладает двускатная крыша с окнами, для чего нужны окна на крыше, какие виды мансардных окон существуют, нужно ли вообще нарушать целостность кровельного покрытия, выполняя установку описываемого элемента.

Нужно ли устанавливать окна на крыше? Если дом обладает большой площадью, если пространство под кровлей обустраивается под жилье, да. Описываемый элемент помогает обустраивать вентиляцию чердака, правильно выполненный, он легко становится эффектным дизайнерским ходом, позволяющим завершать общий стилистический концепт. Простые слуховые окна – это двери на крышу, они позволяют в случае чего совершать ремонт кровли, помогать эвакуироваться при пожаре.

Кровельное окно может быть разной формы, разной конструкции. Понять, чем один вид отличается от другого, подскажет следующий раздел статьи.

Виды мансардных окон

Окно на крыше – остекленная рама, встроенная в плоскость кровли. Форма у этой рамы может быть разной. Специалисты выделяют четыре основных типа конструкций. Они наглядно показаны на опубликованном фото.

Рама в щипцовой стене

Окно в щипцовой стене – самый простой вариант установки рамы для остекления. Расположенное между двумя скатами, оно может быть любой формы: треугольной, круглой, овальной, трапециевидной.

Самым востребованным вариантом считается прямоугольное слуховое окно. Подобную раму несложно собрать и установить своими руками, не прибегая к помощи специалистов. Полукруглые рамы имеют необычное название. В народе их прозвали «бычий глаз». Очень эффектно рама такой формы смотрится на крышах, покрытых черепицей. Данная разновидность слуховых окон имеет одно преимущество – отсутствие острых углов предотвращает скопление снега, дождевая вода с такой рамы стекает сразу, не задерживаясь на ее выступах.

Треугольные слуховые окна часто украшают кровли загородных особняков. Боковые стены у такой конструкции замещают скаты, расположенные друг к другу под углом в 60 градусов. Треугольная конструкция рамы имеет определенные особенности: их главное предназначение – обеспечение притока свежего воздуха в чердачное помещение. Треугольная конструкция не способствует проникновению солнечного света, поэтому для освещения мансарды подобные конструкции не используются. Боковые стены треугольного окна ненужно тщательно герметизировать. И все потому, что они с кровлей стыкуются при помощи разжелобка или ендовы неправильной формы. Фронтовая часть треугольной рамы не заглубляется в кровлю, она находится вровень с остальными стенами. Для особой эффектности слуховое окно треугольной формы необходимо располагать ближе к нижнему ярусу кровли.

Устанавливается подобная конструкция довольно просто. Не нужно сооружать для этого дополнительные кровельные элементы. Чаще всего тот, кто собирается выполнить слуховое отверстие самостоятельно, выбирает именно такой вариант его монтажа.

Дормер

Дормер – конструкция рамы, которая располагается над кровельным скатом. Выполнить ее самостоятельно не профессионалам довольно сложно. И все потому что перед монтажом необходимо провести сложные расчеты. Главное условие установки – необходимость усилить несущую конструкцию на двускатной крыше и хорошо гидроизолировать раму перед остеклением. На фото представлены все виды дормера, можно делать его двускатным, арочным, встроенным, панорамным, треугольным.

Обратите внимание! Выбранный вариант слухового окна обязательно должен сочетаться с архитектурным стилем дома.

Антидормер

Антидормер, его конструкция прямо противоположна конструкции дормера. Он так же устраивается на скате крыши, но не выходит из кровли, а наоборот, уходит вглубь кровли крыши. Сконструировать такой тип рамы проще, чем составить чертеж дормера, но, несмотря на это, антидормер плохо прижился в России. И все потому, что описываемая конструкция уменьшает полезную площадь чердачного помещения.

Мансардные окна

Наклонное окно (оно же мансардное) находится на одной линии со скатом крыши. Применение металлопластика позволяет выполнить мансардный вариант любой конфигурации. Подобный элемент мало помогает декорировать крышу, зато без него обустраивать естественное освещение чердачного помещения невозможно. Выбор данного варианта оправдывается тогда, когда чердак переоборудуется под жилое помещение.

Монтаж мансардных окон производится между двумя стропилами, расположенными по соседству друг с другом. Оборудовать подобные оконные рамы можно только там, где угол наклона крыши составляет не менее 20 грудусов. В противном случае мансардное окно станет преградой для водных потоков. Никакая гидроизоляция в этом случае не спасет крышу от протекания.

Делать рамы самостоятельно для мансардных окон не стоит. Лучше купить готовый стеклопекет, произведенный в заводских условиях. Его конструкция тщательно проектируется и разрабатывается таким образом, чтобы исключить саму возможность затопления подкрышного пространства. Установить уже готовое окно не представляет особой сложности. Опорные рамы крепятся прямо к кровле. Мансардный стеклопакет можно открывать для проветривания даже во время дождя.

Особенности проектирования

Многолетний опыт установки рам в кровли позволил сформулировать основные правила по их размещению. С ними обязательно нужно ознакомиться заранее.

  • Во-первых, любое слуховое окно не должно близко располагаться к коньку кровли, а также к карнизу крыши. Нельзя устанавливать оконные рамы близко к фронтовым частям кровли.
  • Во-вторых, при установке двух элементов, расположенных по соседству друг с другом, расстояние между двумя элементами не должно быть ниже 80 см. При более близком расположении уложить кровельное покрытие будет невозможно. Более близкое расположение слуховых окон провоцирует возникновение некоторых затруднений при эксплуатации крыши. Так, например, это обязательно затруднит проведения профилактических мероприятий, близкое расположение слуховых окон спровоцирует скопление снега на крыше зимой. И это тоже нехорошо с эксплуатационной точки зрения.
  • В-третьих, устанавливать слуховые окна можно только на тех крышах, угол скатов которых составляет не менее 35 градусов.

Обратите внимание! Врубки и врезки в общую каркасную систему крыши делать нельзя.

Особенности монтажа

Особенности установки слуховой рамы расскажем на примере монтажа дормера.

Устанавливать слуховые окна на крыше необходимо сразу же после монтажа общей стропильной системы. Для этого необходимо выполнить сборку фронтов, стропил и конькового бруса. Затем заранее составляется чертеж дормера. Он должен выглядеть примерно так, как показано на фото.

Как видно на фото, каркас дормера собирается из брусьев. Стенки слухового окна опираются на направляющие кровли, к ним брусья крепятся под прямым углом. Если ширина окна превышает стандартные размеры, нагрузка на стропила будет увеличена. Для того чтобы крыша не обрушилась, там, где дормер будет устанавливаться на стропила, рядом с одной балкой выставляют еще одну, усиливая устойчивость стропилу.

Обратите внимание! Стойки стенок дормера лучше крепить к удвоенным стропилам специальными крепежными металлическими уголками. Применять для этих целей перемычки не стоит. Они будут способствовать ослаблению всей конструкции дормера.

Следующий этап – сооружение каркаса оконной рамы. По сути, она –миниатюрная крыша, поэтому так важно предварительно провести правильные расчеты описываемой конструкции. Сначала производится ограждение проемов оконного отверстия при помощи прочных деревянных брусьев, которые кровельщики называют ногами. На фото показан данный этап. Именно они примут на себя нагрузку всей рамы.

Поперечные балки укладываются таким образом, чтобы нижняя легла параллельно стене дома, верхняя — там, где оканчивается высота будущего окна. Устанавливаются продольные брусья. Они помогают скреплять раму с верхней балкой направляющей стропилы. На данном этапе необходимо вооружиться строительным уровнем и проверить им расположение собранного каркаса по вертикали и по горизонтали. Все элементы дормера важно «выкроить» заранее, согласно сделанному чертежу, сборка каркаса дормера производится согласно фото, на котором изображено схематическое строение слухового окна.

Обратите внимание! Кровля на двускатной крыше монтируется одновременно с кровлей слухового окна. Только в этом случае удается сооружать цельное покрытие, прочное и качественное, способное выдержать воздействие осадков.

Фронтальные стороны дормера предварительно обшиваются либо влагостойкой фанерой, либо листами плит ОSB. Поверх них укладывается кровельный материал. Для того чтобы скаты слуховых окон были состыкованы со скатом крыши используются ендовы.

Обобщение по теме

Желая у себя на кровле установить слуховое окно, необходимо обязательно обращаться к специалистам. Их помощь поможет подобрать нужную конструкцию рамы, которая наиболее удачно впишется в стилистическое решение дома. Работу по установке важно начинать с составления чертежа рамной конструкции. Как правило, современные производители окон выпускают готовые стеклопакеты стандартных размеров. Проще всего брать именно их за основу и, отталкиваясь от подобных решений, производить расчеты строения рамы слухового окна. Если заранее изучить тему, посмотреть обучающее видео, можно попытаться самостоятельное установить декоративный элемент на крышу. Главное в этом вопросе – не спешить, тщательно продумать заранее все этапы работ и строго следовать намеченному плану. При работе на кровле нужно обязательно соблюдать правила безопасности, всегда страховаться и не работать наверху в одиночку.
