Мансардная комната: особенности проектирования и дизайна. Мансардные крыши частных домов: виды, варианты, устройство Планировка мансардного этажа для 2 детских

Отправим материал вам на e-mail

При достаточной высоте крыши частного дома внутри остаётся свободное пространство, именуемое мансардой. Из сегодняшнего обзора вы узнаете, в чём заключаются её особенности, какие помещения можно там оборудовать. Будут рассмотрены материалы, применяемые для отделки поверхностей и пола, показаны варианты отделки мансарды своими руками, фото и советы по её обустройству.

Изысканное сочетание необычной конфигурации и фактуры отделки

Своим происхождением слово «мансарда» обязано фамилии архитектора из Франции. Франсуа Мансар в 1630 году использовал пространство под кровлей для жилых и хозяйственных нужд. В IX веке в оборудованных под крышами домов комнатах селились преимущественно бедные люди и прислуга.

Сегодня регламентирует данную часть здания СП 54.13330.2011. В этом нормативном документе мансарда определяется как этаж, располагающийся в чердачном пространстве, часть поверхностей которого образована крышей - ломанной, наклонной или криволинейной. Мансарда отапливается и имеет достаточное освещение.

Если площадь мансарды довольно просторная, то в духе современных трендов можно оборудовать стильное пространство, в котором совмещается гостиная и . В такой ситуации комфортность значительно увеличивается.

• Гостиная.

Оборудуя пространство под гостиную, нужно предусмотреть дополнительные окна, так как это помещение должно хорошо освещаться. Для создания уютной домашней обстановки устанавливают удобные , столики, диван. Превосходно вписывается декоративный камин. Чтобы проводить здесь семейные посиделки, устанавливают стеллажи с книгами, телевизор.

• Детская комната.

Подрастающему ребёнку необходимо выделять личное пространство. При дефиците площади для этих целей прекрасным вариантом будет обустройство в деревянном доме мансарды. Фото некоторых вариантов позволит оценить практичный смысл идеи.

В подобном пространстве можно сделать уютный уголок, в котором дети среднего возраста будут чувствовать себя полноправными хозяевами. Устанавливают удобные тумбы для хранения различных предметов, оборудуют спальное место, оставляя средний сегмент свободным, чтобы ребёнок мог играть.

Окно должно давать достаточно света. Для оформления оконных проёмов используют удобные или жалюзи, чтобы можно было позволять регулирование световых потоков.

• Игровая комната.

Часто члены семьи увлекаются какими-то игровыми занятиями. Чтобы обеспечить полный комфорт, можно установить на мансарде, например, бильярд. Дополнит обстановку диван, на которых раскладывают любимые настольные игры.

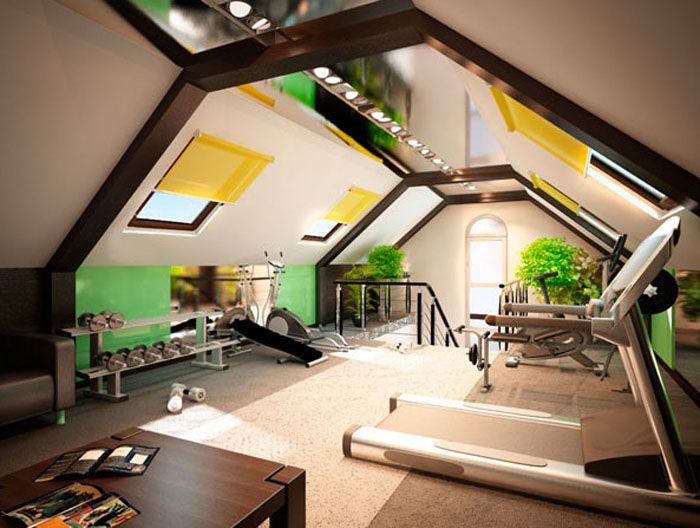

• Спортивная комната.

Тренажёрам часто не находится места в жилых комнатах, поэтому любителям активного образа жизни придётся по вкусу оборудование в мансарде . Сюда можно поставить тренажёры, разместить спортивную стенку, учитывая, что потребуется сделать надёжную шумоизоляцию пола. Не подходит мансардное помещение для занятий тяжёлыми видами спорта. Здесь не поднимают и не бросают гири и штанги.

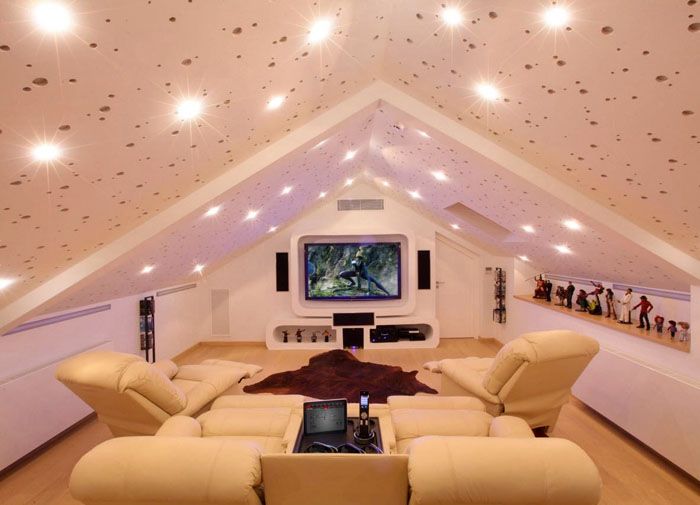

• Комната отдыха.

Создать дизайн мансарды, направленный на расслабление, можно при помощи декоративного камина, зачаровывающего игрой пламени. Ставят торшеры, кресла, диваны, журнальный столик, размещают телевизор.

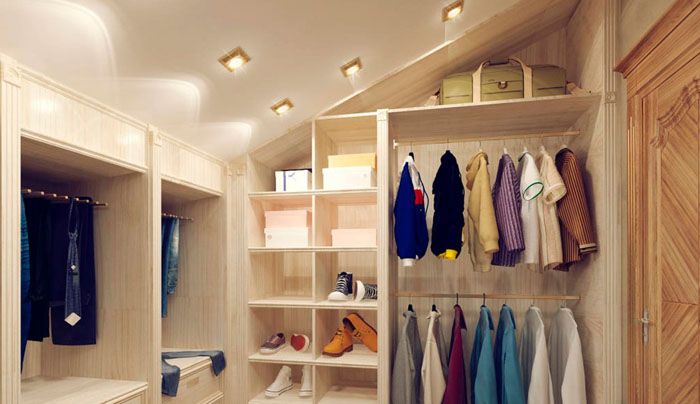

• Гардеробная.

Установив штанги с вешалками и оборудовав вдоль стен полки, можно превратить бывшее чердачное помещение в удобную и комфортную . При необходимости здесь найдётся место для встроенной корпусной мебели, позволяющей удобно разместить все необходимые предметы одежды. Их теперь легко найти и примерить.

• Ванная комната.

Можно даже оборудовать под крышей дополнительную , обеспечив надёжную гидроизоляцию и проведя необходимые коммуникации.

• Кухня.

Вариант размещения кухни в мансардном пространстве необходимо на этапе планирования переделки тщательно продумать. Для семьи с детьми это может стать не очень удачным решением, тогда как молодой паре влюблённых романтиков удастся получить необычную изысканную комнату.

• Дегустационная комната.

Неожиданным и оригинальным решением дизайна мансардного этажа является оборудование уютной дегустационной комнаты с удобными диванчиками, буфетом. Здесь можно поставить шкаф-витрину для посуды и создать великолепный антураж для общения с друзьями.

При творческом подходе к решению интерьера мансардного помещения удаётся обратить в достоинства необычную конфигурацию, образованную скатами крыши. Даже в таких условиях можно внести элементы определённых стилевых направлений.

Кантри − характерным является преобладание натуральной отделки. Чаще всего используются деревянные материалы. Среди цветовой палитры преимущество отдаётся природным тонам, пастельным оттенкам, цветочным орнаментам.

Минимализм − данное направление предполагает использование в интерьере только необходимых предметов мебели простой формы со спокойными в цветовом решении фасадами и минимумом ярких акцентов.

Классика − если предполагается создать дизайн мансардного этажа деревянного дома с элементами благородной классики, то для отделки подбирают пастельные и шоколадные тона, мебель из древесных массивов, роскошные портьеры на окна. Такой вариант оформления мансарды не терпит суеты и пестроты.

Скандинавский стиль − если проанализировать фото дизайна мансарды с элементами скандинавского стиля, можно понять, что базируется он на природных оттенках и материалах. Стена, потолок и другие поверхности выполняются в ахроматическом светлом цвете. Линии применяются чёткие, прямые без вычурности.

Фото вариантов отделки мансарды существует множество в сети Интернет. Мы смогли представить лишь небольшую их часть. Анализ гармонично выполненных интерьеров даёт возможность оценить собственные творческие возможности и разработать эксклюзивный проект.

Виды материалов для отделки мансарды

Чтобы после просмотра фото, правильно подобрать варианты отделки мансарды своими руками, необходимо владеть информацией об ассортименте применяемых с этой целью материалов. Основными критериями подбора являются современные декоративные характеристики, экологическая безопасность, успешное исполнение роли теплоизолятора, хорошие показатели .

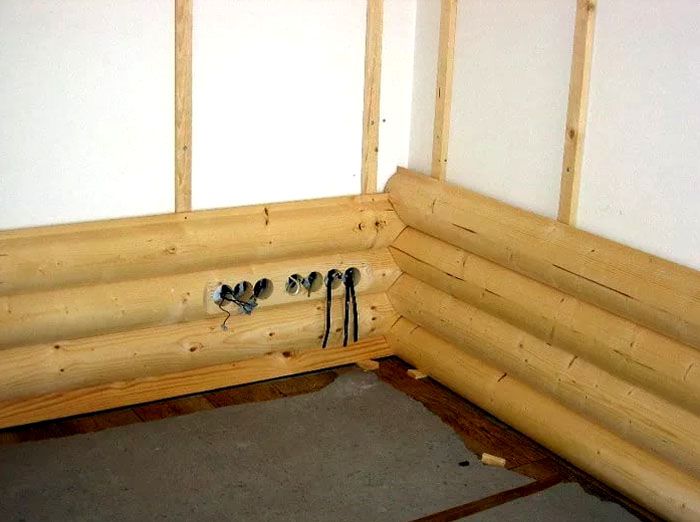

Вагонка

Отделка мансарды вагонкой пользуется особенной популярностью, благодаря удобной системе монтажа и получению ровной плоскости с благородной текстурой дерева.

Отдельные плашки плотно соединяются шпунтом в паз. Есть вариант стыковки при помощи одного паза. В такой ситуации стыки дополнительно закрываются узкой рейкой. Оптимальная ширина деревянной вагонки составляет 10 см. Для мансарды следует подбирать материал, обладающий хорошей влагостойкостью.

Современная разновидность евровагонки имеет более широкий шпунт в 8 мм, который позволяет избежать появления трещин и щелей во время усушки. Имеются с изнаночной стороны и специальные вентиляционные желобки. Ширина варьируется в пределах 60−160 мм. В зависимости от способа соединения выделяется Softline и Стандарт.

Панели МДФ

Часто применяют для отделки мансарды панели МДФ, имеющие декоративное покрытие с имитацией различных материалов, включая цветную мозаику, дерево, мрамор. Достоинством является лёгкий вес. Нужно учитывать, что лучше всего подходит данный вид отделки для оборудования кабинета, домашнего спортзала или .

Обладает хорошими теплоизоляционными характеристиками, является отличной шумоизоляцией. Для установки не нужно проводить идеальное выравнивание поверхностей. Для монтажа набивается деревянная обрешётка с шагом, который учитывает габариты материала. В качестве крепежа используют специальные скобы.

Статья по теме:

и для каких работ подходит? Из данной статьи можно узнать важные характеристики данного материала, его преимущества по сравнению с альтернативными вариантами и много другой полезной информации.

Гипсокартон

Набирающая всё большую популярность отделка мансарды гипсокартоном базируется на невысокой стоимости, простоте монтажа и экологической безопасности этого материала. Для мансарды подойдут плиты толщиной 12,5 мм. Если требуется дополнительная звуковая изоляция, то можно выполнить отделку в два слоя или взять более толстый материал. Если сложно поднимать листы шириной 120 см,то следует приобретать материал шириной 60−90 см и длиной − 130 см. Благодаря довольно большим размерам листов, монтаж ведётся быстро и качественно.

Останется заклеить стыки армирующей лентой, зашпаклевать и выполнить финишное оформление окрашиванием, нанесением или .

Статья по теме:

Панели ПВХ

Современные панели, изготовленные из поливинилхлорида - ПВХ, обладают устойчивостью к возгоранию. На них не скапливается грибок. На гладкие поверхности можно фиксировать этот материал при помощи клея.

Достоинством является достаточно обширная цветовая палитра и многообразие орнаментальных решений. Среди недостатков отмечается возможность растрескивания при ударе, плохая устойчивость к ультрафиолету, снижение прочности во время резких температурных перепадов.

Статья по теме:

В обзоре мы рассмотрим преимущества и недостатки материала, разновидности, размеры, характеристики потолочных и стеновых изделий, средние цены, критерии выбора, монтаж своими руками.

ОСП

Многообразие отделочных материалов позволяет создать внутренние поверхности нужной фактуры и цветового оттенка.

Финишное покрытие пола мансарды: варианты

Как демонстрируют многообразные фото, отделка внутри мансарды не ограничивается только скатами и стенами. Большое внимание уделяется полу. После очистки от грязи и пыли основания, размещения гидроизоляции, пароизоляции и чернового пола из фанеры можно применять в роли финишного покрытия следующие материалы:

Варианты оформления пола современными материалами представлены на фото.

Цветовое решение и фактура напольного покрытия подбираются с учётом общего .

Самостоятельная отделка мансарды с ломаной крышей: фото, нюансы

Ломаная крыша позволяет расширить пространство под ней и увеличить полезную площадь, отводимую для обустройства мансарды.

Такая конструкция является одной из разновидностей двускатной крыши с более сложной конфигурацией. Название обусловлено наличием ломаных линий.

К достоинствам такого решения кровли относится возможность обустройства просторного мансардного этажа. Благодаря ломаному силуэту кровли, помещение приобретает оригинальный внешний вид. А здание выглядит презентабельно и роскошно.При выполнении грамотного монтажа внутренней отделки сокращаются теплопотери.

Учитывая усложнённую конфигурацию, к подбору варианта обустройства мансарды необходимо подходить более взвешенно. Если решено прорезать оконные проёмы на скатах, то потребуется установка специальных мансардных окон.

Можно и не устанавливать наклонные разновидности окон, отдав предпочтение оконным проёмам, находящимся на фронтальном участке стены мансарды. Подобный вариант является более простым в монтаже.

Планируя отделку мансарды, следует особенности конструкции ломаной кровли превратить в преимущества, акцентируя внимание на интересные изгибы. Чтобы было удобнее размещать мебель, стены чаще всего отделывают гипсокартоном, деревом, создавая дополнительные плоскости.

Если комната небольшая по площади, подбирают компактную низкую мебель, которую можно удобно разместить в отведённом пространстве.

Всё чаще в частных домах ломаная крыша становится привычным явлением. Объясняется это возможностью оформления верхнего помещения как полноценной жилой комнаты, что позволяет дополнять внешний облик здания балконами, выразительными конструкционными элементами.

Интерьер мансарды определяется предпочтениями владельцев. Здесь можно обустроить комфортную гостиную, уютную спальню или совместить несколько функциональных зон. Учитывая достаточно просторный объём подобного помещения, можно сделать . Превосходным решением являются обои на мансарде со склоном. Фото интерьера можно посмотреть ниже.

Отделка применяется самая разная. Это может быть уютное дерево, демократичные современные плиты МДФ, или креативная .

Отделка мансардного этажа своими руками: основные этапы

Чтобы самостоятельно выполнить отделку мансарды деревянного дома внутри, фото поэтапного выполнения работ поможет понять основные тонкости проведения работ. Для этого не всегда требуется рука профессионала.

Подготовка помещения

На этапе подготовки мансардного пространства к переделке проводят детальное обследование всех имеющихся поверхностей. Очищают от грязи и пыли скаты крыш, стены. Выравнивают, при необходимости, черновой пол. Если планируется обустройство ванной комнаты или кухни, проделывают отверстия для труб и .

Установка каркаса

Если помещение имеет небольшую площадь, для каркаса подбирают деревянные бруски. Для просторных комнат можно использовать металлические профили. Сначала устанавливают направляющие, а затем, учитывая размеры выбранного утеплителя, крепят вертикальные профили саморезами.

Если каркас будет выполняться из дерева, то рейки обрабатывают защитными средствами. Крепят саморезами в той же последовательности, что и металлические профили.

Утепление и гидроизоляция

Гидроизоляционный материал нарезают на полотна необходимого размера. Чтобы закрепить их на поверхностях, применяют строительный степлер. Накладывают отдельные куски гидроизоляции с нахлёстом для обеспечения герметичности. Затем следует слой утеплителя.

Совет! Для мансарды можно применять минеральную вату, пенополистирол, экструдированный пенополиуретан, стекловату, эковату. Отдельные плиты утеплителя вкладывают плотно в ячейки каркаса. Для дополнительного крепления можно применить жидкие гвозди или деревянные рейки.

Предусматривается зазор, чтобы обеспечить циркуляцию воздуха.

Затем фиксируют скобами пароизоляцию.

Облицовка финишным материалом

Приступать к облицовке необходимо, когда будут выполнены все операции по утеплению поверхностей. Чаще всего к подготовленному каркасу прибивают листы гипсокартона. Это позволит в дальнейшем декорировать его в любой цвет. Желая получить образ ретро деревенского уюта, проводят отделку внутренних плоскостей вагонкой или блок-хаусом. Если выбрана обшивка фанерными листами, то их ориентирование проводят в шахматном порядке. Учитывается, что этот материал не подходит для помещений с высокой влажностью.

Ниже представлены варианты финишной отделки.

Наверняка рано или поздно каждому владельцу частного дома приходит в голову мысль об обустройстве чердачной крыши – так называемой мансарды. Она позволяет расширить пространство постройки, тем самым сохраняя заветные метры самого участка. Кроме того, если проявить немного фантазии при строительстве и отделке этой части дома, то нестандартный и привлекающий вид вызовет восторг не только у гостей, но и простых прохожих. О том, как грамотно совместить все требования безопасности возведения и индивидуальный дизайнерский замысел, можно узнать из этой статьи.

Что это такое?

Образ мансарды у многих ассоциируются с богемной творческой жизнью Парижа, представители которой – литераторы, музыканты и художники, жили на самых верхних малоосвещенных и необогреваемых этажах. В прямом смысле это были хозяйственные помещения, которые только и могли позволить себе малоимущие.

Сегодня же наличие и дизайн мансардной крыши говорит о благосостоянии и чувстве вкуса владельца. Архитектурная геометрия кровли, необычные комбинации оконных проёмов и балконов не только выделят частный дом среди других, но и функционально увеличат жилое пространство, исключая затраты на еще один этаж.

Также помещение может повлиять и на снижение теплопотерь здания. Официально по всем нормативам мансарда должна иметь высоту не менее 2,5 м от уровня пола, иначе это будет считаться чердаком.

При строительстве мансардной крыши в условиях России следует помнить об особенностях природных условий – довольно морозные зимы с частыми перепадами температур требуют особого внимания к качеству утепления помещения мансарды.

Особенности устройства

Особенности конструкции мансарды обязывают придерживаться некоторых правил:

• звуконепроницаемость;
• надежный утеплитель и пароизоляция;
• отсутствие растяжек и скосов;
• вентиляционный зазор;
• функциональное и эстетическое совмещение с общим экстерьером дома.

При этом соблюдение всех правил не ограничивает в выборе варианта всевозможных дизайнов самой конструкции: односкатная, двускатная, ломаная, двухуровневая, коническая крыши, с балконом или без, среднеповоротные или балконные мансардные окна. Вариаций множество. Для надёжности и безопасности важно выбрать тип крыши, рассчитать размеры, количество материалов утеплителя и кровли.

Комфортное проживание в мансарде напрямую зависит от теплоизоляции , которая позволит насладиться лёгкой прохладой летом и сохранить тепло зимой. Рассмотрим способ укладки «пирога» мансардной крыши, который послужит не только утеплителем и основанием кровли, но и защитой от Утеплению помещения подлежат все поверхности внутри мансардного этажа – потолок, пол и стены. Важно предварительно составить план мансарды со всеми коммуникациями и указанием теплопроводности материалов, из которого возведено здание и несущие покрытия. Только после этого производится выбор и подсчет утеплителя.

Особое внимание нужно уделить непременному наличию и точной последовательности каждого слоя «пирога» утепления мансарды:

1. пароизоляционный слой;
2. утеплитель;
3. вентиляционный зазор;
4. гидроизоляционный материал;
5. кровельное покрытие.

В этом списке особо важны слой утеплителя и вентиляции. В качестве утеплителя можно использовать следующие материалы.

Пенопласт

Современный востребованный материал, обладающий низкой плотностью, но при этом высокой прочностью. Отличается звуконепроницаемостью, не поддаётся коррозии и не притягивает пыль. Однако существенным недостатком является высокая возгораемость и выделение при этом ядовитых веществ. Если и останавливаться на этом утеплителе, то слой пенопласта должен быть ограждён не менее 3 см трудносгораемой конструкции, к примеру, двухслойным гипсокартоном. Кроме того, пенопласт подвержен влиянию грызунов.

Минеральная вата

Наиболее распространённый материал для утепления мансарды. Среди ее характерных черт – устойчивость к перепадам температур, пожаробезопасность, высокая звуко- и теплоизоляция, безвредность с экологической точки зрения. Можно приобрести ее в форме рулона, плиты или мата. В качестве утеплителя мансарды рекомендуются последнее. Материал непременно нуждается в хорошей вентиляции.

Пенополиуретан

Основные преимущества – прочность, долговременность использования, не подверженность влиянию влаги, плесени, подходит для любых поверхностей, не токсичен. Но за всеми преимуществами скрывается высокая стоимость и работа исключительно специалистов с оборудованием.

Нужно помнить, что толщина слоя утеплителя определяется в зависимости от климатической зоны.

Для утепления мансарды потребуется:

• гидроизоляционная пленка;
• материал утеплителя;
• пароизоляция;
• монтажная лента;
• шнур (капроновый);
• гвозди;
• молоток;
• плоскогубцы;
• острый нож.

Теплоизоляция помещения напрямую связана с качеством, видом и размером мансардных окон, их конструкции размещают обычно между стропилами кровли во избежание дорогостоящих реконструкций. Поэтому в выборе важно ориентироваться на имеющиеся габариты. Кроме всего прочего, нужно учесть высоту скатов, общую площадь и предназначение помещения.

Стандартными размерами мансардных окон принято считать 78х118, 78х140, 78х160 см и более увеличенные – 94х140, 114х118 и 114х140 см.

В том случае, если стропила установлены ближе установленных стандартов рам, вероятно, потребуется изготовление окна на заказ, что, конечно же, скажется на затратах.

По способу открывания мансардные окна подразделяются на:

• среднеповоротные конструкции;
• с боковой осью;
• приподнятая ось вращения;
• с нижней осью;
• комбинированная ось, позволяющая повернуть створку на 180º.

Наиболее популярный у российских дачников вариант – с центральной осью поворота. В качестве преимуществ – удобство в эксплуатации (такие окна легко мыть).

Отдельную разновидность представляют окна на дистанционном управлении, которые будут удобны, если расположение не позволяет самостоятельно дотянуться до них. Оснащаются зачастую датчиками дождя.

В зависимости от модели можно выделить окна нескольких видов.

• Вертикальные. Монтируются в специальном так называемом чердачном «скворечнике», из-за чего приходится немного менять конструкцию крыши. Однако гарантируют большое количество света.

• Балконные мансардные. Представляют собой две створки, при открытии которых одна поднимается, нижняя выдвигается вперёд, образуя миниатюрный парапет. Так же как и предыдущая модель, требуют больших затрат.

Следует отметить, что при возможности несущих стен можно сделать и висячий балкон, который может расположиться либо на колоннах, служащих и украшением перед входом, либо же сдвинуть фронтон (часть торцевой стены между скатами крыши и карнизом) мансардного этажа от несущей стены, а крышу выступа сделать за счёт продолжения кровли до уровня наружной стены.

• Надставки. Декоративные верхние элементы окна. Прекрасно вписываются в дизайн и имеют чаще всего круглую, полукруглую или треугольную форму.

• Световой туннель. Сочетает в себе светоотражающий туннель в комнату и плафон уже непосредственно в самом помещении, который равномерно рассеивает свет.

• Карнизные модели. Располагаются под прямым углом в промежутке между стеной с крышей.

• Остеклённый эркер. Довольно экзотическая и затратная модель остекления. Конструкция выходит за пределы плоскости стены.

Ведущие российские производители качественных мансардных окон – Velux, Fakro, Roto. Модели Velux стоят немного дороже. К примеру, окно размером 78 см обойдется в 21-24 тысяч рублей, шире – от 26 тысяч.

Также не стоит забывать о некоторых дополнительных полезных аксессуарах:

• затемняющие шторы;
• роллеты, жалюзи;
• теплопоглощающие сетки;
• сетки от москитов.

Согласно установленным нормам, застеклённая площадь должна составлять не меньше 10% от площади пола.

Преимущества и недостатки

Достоинствами мансардного этажа можно по праву считать:

• Экономичность. Мансарда позволяет сократить затраты на обогрев помещения. Воздушное пространство между полом и потолком чердачного помещения не позволяет выработанному теплу выйти через крышу. Низкая теплопроводность воздуха допускает сохранение большего количества тепла на первом этаже.
• Очевидна и экономия на достраивании еще одного этажа или увеличении жилой площади за счёт расширения фундамента. Мансарда позволяет с минимальными затратами получить конструктивное дополнительное пространство.
• Эстетическая привлекательность. Бесспорно, мансарда сложностью и выразительностью крыши придаёт зданию гармоничный, архитектурный и оконченный вид.
• Скорость строительства. Такая пристройка не растянется на несколько лет, как это зачастую происходит с расширением фундамента. Монтаж может быть завершен в течение недели.

Помимо плюсов, существуют и недостатки.

• Экономия на обогреве и замене второго этажа мансардой в последующем выльется в копеечку. Помещение предусматривает установку специализированных окон, которые стоят значительно дороже обычных.
• Скошенные потолки уменьшают высоту стен.

• Уязвимость конструкции обусловлена тем, что мансарда принимает на себя все основные «удары» природы, в связи с чем нуждается в повышенном внимании и периодическом осмотре. При необходимости ремонта или замене утеплителя не избежать повреждения отделки вместе с пароизоляцией.
• Сложная угольная крыша приводит к образованию трудно вентилируемых участков, что негативно сказывается на качестве покрытия.
• Индивидуальные требования к гидро- и теплоизоляции.

Проблемы, с которыми можно столкнуться при строительстве мансарды:

Несомненно, идеальным вариантом для мансарды будет включение её в чертеж проекта ещё до начала строительных работ дома. Но зачастую идея о мансарде приходит с потребностью расширить полезное жилое пространство уже после определенного времени использования. При этом приходится сталкиваться с выбором вида конструкции. Различают такие разновидности мансардных крыш.

Односкатная

Обычная незамысловатая мансарда с одним углом кровли и одной полноценной стеной, что позволяет расширить площадь. Наиболее удачный угол наклона в этом варианте – в районе 35°-45°. Иначе это может повлечь за собой скопление большого количества снега. Скат располагают с ветреной стороны. Оконные рамы при этом можно расположить как на наклонной кровельной поверхности, так и на основной вертикальной стене. Однако такую конструкцию используют не так часто, так как из-за норм высоты стен более 2,5 м скат получается очень крутым. А это требует усиления каркаса стропил и, следовательно, лишних затрат. Впрочем, подобная крыша выглядит довольно нестандартно.

Двускатная

Более рациональный и оптимальный вариант из-за равномерного подъёма потолка, в отличие от односкатной модели. Два ската крыши располагаются под одинаковым углом к стенам. Для рационального распределения пространства достаточно 45°. Также подразделяется на подвиды: симметричная с коньком над серединой дома и асимметричная со смещенным относительно центра. Фронтоны в этом варианте прямые, а комната принимает форму трапеции. Такую мансарду можно оснастить балконом в торце, а сам дизайн конструкции позволяет избавиться от типичного для дома «кубизма». Однако это же представляется и существенным минусом, ограничивая площадь чердачного помещения по бокам. В качестве выхода можно это пространство предоставить под кладовые или шкафы.

Ломаная

Самый распространённый тип при строительстве мансарды без привлечения специалистов. Фактически та же двускатная конструкция, но сооруженная из двух находящихся под разным уклоном частей. Преимуществом ломаной формы можно считать возможность избежать образования непригодных для жилья «мёртвых» зон в местах стыка стен и потолка, как в двускатной конструкции. За счет уменьшения угла наклона увеличивается высота стен. А наличие двух скатов позволяет уменьшить нагрузку на кровлю.

При выборе этого варианта важно обратить внимание на особую переломную стропильную систему.

С выносными консолями

Такая конструкция предусматривает смещения вертикальной стены мансарды к краю фасада дома или за его пределы. Эта особенность позволяет значительно расширить площадь помещения. Стропила усиливаются подкосами и опираются на балки перекрытия, которые выступают за несущие стены. Вертикальная стена предоставляет полёт для фантазии в выборе дизайна окон.

Двухуровневая

Проектируется такой тип мансарды исключительно вместе с жилищем и считается наиболее сложной конструкцией. Представляет собой несколько помещений на разных уровнях и является не какой-то обособленной частью строения, а полноценным помещением в структуре целого дома. С такой конструкцией получается не одноэтажная мансарда, а два дополнительных мини-этажа. Особого внимания требует предварительный расчет нагрузки на стены и стропильная система.

Многощипцовая кровля

Замысловатость конструкции выражается в целом комплексе угловатых выступов. Нестандартный облик, прочность стропильной конструкции и отсутствие скопления осадков приоритетнее трудностей проектирования и увеличения расчётов. Однако такие характеристики требуют работы исключительно специализированных кадров. Да и стоимость такой мансардной крыши значительно превышает цены на другие виды конструкций.

Четырёхскатная

Такая конструкция крыши дома считается наиболее привлекательной. Кроме того, она очень удобна в обслуживании – осадки на ней почти не скапливаются, а из-за наклонной конструкции ветер не несёт большой нагрузки, вследствие чего прослужит такая кровля дольше. Впрочем, при строительстве придётся ощутимо потратиться на утепление такой мансарды. А ведь полезной жилой площади будет не так уж и много из-за наклонного потолка со всех четырёх сторон.

Вальмовая

Являются типичным вариантом четырехскатного типа кровли. Комфортное и обширное пространство получают за счёт увеличения площади двух фасадных скатов дома, выполненных в форме трапеции. Вальмами же называются скаты с торца здания в виде треугольников. Полувальмовая конструкция представляет собой скаты, не доходящие от конька до карниза. Применяют такой тип кровли нечасто, так как стропильная система является одной из самых дорогостоящих и сложных.

Шатровая

Подходящий вариант для квадратной формы дома. Крыша в такой конструкции представляет собой одинаковые по параметрам скаты и требует обустройства специалистами. Среди вариантов – 4 и более ската, в форме купола или пирамиды.

Асимметричная

Получается в результате удлинения одной из поверхностей кровли. Смотрится такая мансарда и снаружи, и внутри весьма нестандартно. За, казалось бы, простотой смещения кровли скрывается детальный просчёт параметров нагрузки на каждую стену. Жилое пространство в таком помещении будет распределено неравномерно в зависимости от стороны и угла наклона крыши.

С «кукушкой»

«Кукушками» в данном случае называются небольшие выступы в форме треугольника, где чаще всего располагают окна. Причем на одном скате может находиться несколько таких конструкций с индивидуальными стропильными системами. Форма конструкции может быть совершенно разной, как одно-, так и четырехскатной.

Г-образная

Вполне недорогой вариант кровли с нестандартным обликом. Чаще всего для этого используют две двускатные крыши, состыковывающиеся друг с другом под прямым углом, который и является самым непростым узлом конструкции. Безусловно, такие модели в основном используют в зданиях подобной же формы.

Перечислив основные формы мансардных конструкций, следует добавить, что возможны и комбинации таких крыш. Скажем, односкатную можно возвести как ломаную. Самое важное при этом – во время строительства соблюдать все эксплуатационные и конструкторские требования.

Формы и размеры

Строительство мансардного этажа также имеет вариативность в плане воплощения разнообразных архитектурных форм самого помещения. Геометрия чердачной комнаты может быть и треугольной, и ломаной, кубической или Г-образной, симметричной или асимметричной, одноэтажной или двухуровневой, занимать всё пространство дома, только часть или вообще с выносом за пределы несущих стен с опорой на колонны. Альтернатив множество. Сложная конструкция предполагает правильных подсчётов размеров и составление плана строительства.

Вычисления точных параметров площади мансардного этажа подразумевает ряд предварительных расчётов. Для составления проекта требуется схематично разделить пространство на простые геометрические фигуры: трапеции, прямоугольники, параллелограммы, квадраты, треугольники и вычислив площадь каждого из них, сложить полученные результаты. Этот принцип применим почти ко всем конструкциям мансарды. И если все нормы высоты (не менее 2,5 м) мансарды соблюдены, то площадь этажа должна составлять не менее 16 м².

Следует отметить, что кроме установленных параметров высоты, где возможны подобные расчёты, существуют мансарды и других размеров:

• мансарда в пределах от 0,8 до 1,5 м;
• полумансарда менее 0,8 м.

В таких случаях или когда наклон кровли довольно значительный, применяется такая формула:

П = АхL+2Bx0,7L

П = L (A+1,4B),

где П – площадь;

L – длина мансардной плоскости;

А – ширина пола для стен выше 1,1 м;

В – ширина пола для стен выше 0,8 м.

Полезная жилая площадь вычисляется по точкам на потолке, расположенным на 90 см перпендикулярно полу. Оставшуюся часть считают «мёртвой» зоной.

Такие формулы позволяют как вычислить прочность и вес конструкции, так и определиться с количеством и типом используемого материала.

Благодаря современным технологиям сегодня вполне реально провести расчеты параметров мансардной крыши в режиме онлайн. Для этого понадобится ввести данные о типе мансарды, схему стропильного каркаса, материал кровли и утеплителя.

Стропильная система

Преобразованная стропильная система является ключевым отличием мансардных крыш от других. Эта и без того тяжелая конструкция выдерживает вес кровли, балки перекрытия, нагрузку пола мансарды, выпадающие осадки. Поэтому надёжной и долговечной системой можно считать только ту, которая выполнена с соблюдением всех требований.

Одно из основных правил – система должна предусматривать равномерное распределение давления на основание и несущие стены.

Используется только качественное, хорошо высушенное и обработанное антисептиком дерево. Оптимальные параметры стропил – 100×100 мм в сечении, они создадут устойчивую к погодным условиям конструкцию.

Врезка дерева в нижний венец категорически запрещена. Уклон стропил – в интервале от 30°–60°. Для их закрепления используются исключительно жесткие металлические материалы (уголки, скобы, гвозди).

Особо внимательно следует рассчитать шаг стропил, так как от этого зависит и выбор ширины утеплителя, и размер окон, расположенных между двумя стропилами. Стоит добавить, что ширина шага между ними должна быть меньше ширины утеплителя на 3 см для уменьшения отходов.

Все перечисленные требования выполняются независимо от выбора одного из видов конструкции стропильной системы, которая бывает следующих видов.

Висячая

Отличается экономичностью и практичностью. Такая конструкция опирается на боковые стены сооружения, а стропильные ноги скрепляют горизонтальными перемычками для жесткости – ригелями, которые служат и основой для потолка. Преимуществом является расположение основных элементов системы вне используемой части помещения, что позволяет расширить полезное пространство.

При монтаже такой системы следует обратить внимание на то, что:

• опор свеса кровли не должен приходиться на низ, выведенный за пределы несущих стен, стропильных ног;
• для жесткости крыши между коньком и мауэрлатом следует прибить ветровую доску;
• влажность дерева стропила не должна быть больше 15%. В ином случае система может потерять устойчивость. Если всё же используется такой материал, то соединить его лучше с помощью болтов, которые при надобности можно будет подтянуть.

Наслонная

Используется в мансардах с несущей перегородкой в центре помещения, которая представляет собой дополнительную опору. Чаще всего такую систему применяют для обширных площадей дома и тяжёлых кровельных материалов. Принцип конструкции состоит в настиле на внутренние стены лежня, выступающего вместо мауэрлата, и установке специальной стойки для поддержания конькового прогона.

Особенности обустройства наслонной системы:

• толщина каждого элемента – от 5 см;
• все узлы гладкие и расположены исключительно в надлежащих местах согласно проекту;
• соединение мауэрлата и стропильной ноги строго горизонтально;
• симметрия в положении стоек и подкосов;
• надёжная и качественная вентиляция;
• гидроизоляция в местах стыка узлов и каменной кладки;
• длины стропильной ноги без опоры – до 4,5 м.

Самостоятельная конструкция стропильной системы предусматривает выполнение определённого порядка и требований:

• Крепление мауэрлата (основание системы стропил по площади дома). Прочность крепления с нижними стропами обезопасит от «срыва крыши» в прямом смысле этого выражения. В качестве материала используется сухие обработанные брусья сечением 150x100 мм. Мауэрлат переносит на себя некую часть нагрузки стропильной системы на стены.
• Основание из балок укладывается горизонтально, обязательно с использованием уровня. Крепится к стенам при помощи болтов или скоб.
• Слой гидроизоляции располагается на венцах, столбцах каркасного здания или на кирпичной кладке. Можно использовать толь, рубероид, битум.

• Стойки каркаса. Идеально ровные вертикальные и горизонтальные стойки крепятся скобами или гвоздями к длинным балкам, между вертикальными укладывается утеплитель. Перед продолжением работ обязательна проверка стоек на подвижность – они не должны расшатываться. В противном случае укрепляют при помощи раскосов или стяжек.
• Прогоны скрепляют стропильные ноги. Сверху располагается коньковый прогон, сбоку – боковые. Если же длина стропильных ног меньше 8 м, устанавливать конёк необязательно. Элементом, исполняющим его функции, могут послужить растяжки, закрепляющие потолок мансарды.
• Крайний этап возведения системы – крепление обрешетки.

Безусловную значимость для кровельной системы имеет обрешетка, которая принимает на себя всю её нагрузку.

Она представляет собой брусья, уложенные перпендикулярно на ноги стропил. Причем используется здесь различный материал в зависимости от вида покрытия: доски, брус, фанера, тес. Хотя обычно для этого используют обрезную доску 40–50 мм. Мягкие виды покрова предполагают сплошную обрешетку, а с более твердыми материалами предусмотрено расстояние между досками в 25–40 см.

Все стропила соединяются в высшей точке крыши – коньке. Конёк придает всей конструкции жёсткость и устойчивость. Поэтому очевидно, что от надёжности этой части системы зависит длительность эксплуатации всей крыши.

Соединение стропил, и, следовательно, формирование конька, происходит с помощью таких креплений:

• внахлёст образуется путём накладывания стропил друг на друга и соединением сквозным крепежом;
• врубка в полдерева в результате накладывания стропил, у которых в краях выбрана половина толщины и скрепление;
• подрезка торцевых сторон брусьев предполагает наложение стропил друг на друга и подрезку в зеркальном отражении под одним углом.

В области конька стропила крепят накладками пластин из дерева или металла, металлическими уголками, скобами, скобами, деревянными клиньями, гвоздевыми пластинами. Во время возведения стропильной системы выполняется монтаж такой важной части дома, как карниз. Для этого либо увеличивается длина стропил, либо используется кобылка.

Среди его первоочерёдных задач:

• защита стен от влажности и грязи;
• частично устраняет попадание воды и снега с крыши на фундамент здания, предупреждая размытие;
• гармоничный и законченный вид общей конструкции кровли дома.

Требования к строительству

Проектирование мансардного этажа предполагает выполнение следующих требований:

• взаимосвязь коммуникаций чердачного помещения и всего дома;
• выбранный материал для мансарды должен технически и гармонично соединяться с материалом постройки;

• соответствие плана дополнительного этажа проекту здания;
• соблюдение правил безопасности при проведении работ с присутствием людей в жилом помещении;
• строгие соблюдения правил противопожарной безопасности;
• соответствие свето-прозрачного ограждения общей концепции стиля здания.

Технология монтажа

Сборка всех элементов мансардного помещения происходит по такому порядку:

• расчёт прочности здания лучше проводить с привлечением специалистов;
• подготовка проекта мансарды и крыши так же может проходить при участии квалифицированных людей или же на основе уже готового варианта;
• демонтаж старой кровли, если перестраивается уже не новое здание;

• изготовление стропильного деревянного каркаса – один из самых сложных пунктов при возведении мансарды;
• необходимо убедиться в точности возведения при помощи натянутого между арками шнура, который в идеале должен находиться в горизонтальном положении;
• фиксация арок друг с другом гвоздевыми пластинами или штамповочными уголками;
• пароизоляционный материал с внутренней стороны системы стропил, закреплённый строительными скобами;
• слой плотно прилегающего к стропилам утеплителя;
• монтаж обрешетки на материал утеплителя производится при помощи деревянных брусков;

• гидроизоляция укладывается с внешней стороны системы стропил – зачастую применяют для этого полиэтиленовую плёнку, а поверх этого слоя набивается еще один слой досок;

• для естественной вентиляции пространства под кровлей обустраивают специальные полости между гидро- и теплоизоляционным слоями в области карниза, которые выводятся в верхней части конька;
• перекрытие каркаса кровельным материалом в зависимости от предпочтений владельца дома.

Среди вариантов финишного покрытия можно рассмотреть следующие варианты:

• Металлочерепицу используют не только из-за привлекательного вида. Этот материал – прекрасное соотношение цены и качества. Долговечный, легкий как в установке, так и по весу. Надёжно переносит удары, но при этом хорошо передаёт все звуки, что является основным недостатком.

Многие имеют дачный участок за городом и возводят на нем большие и маленькие дома, чтобы было куда приехать отдохнуть на выходных, а то и на все лето. Обычно это одноэтажные постройки, жилая бытовка или полноценный мансардный дом. Последний вариант считают самым практичным, так как под крышей вместо тёмного и узкого чердака, делается прекрасный светлый жилой второй этаж. Кроме сугубо практичных соображений, такая разновидность второго этажа выглядит очень красиво и даёт больше возможностей при декорировании фасада здания. В итоге, как правило, получается прекрасный, уютный, с удобным и жилым вторым этажом дом с мансардой. Проекты, фото из интернета и в каталоге компании застройщика помогут получить желаемый результат.

Еще больше красоты и практичности дому с мансардой добавляет просторная терраса Источник yandex.ru

Плюсы и минусы домов с мансардой

Даже обычные проекты мансардных домов широко распространены и ценятся за свои неоспоримые преимущества:

• низкие затраты на строительство и монтаж, по сравнению с полноценным вторым этажом;
• увеличение полезной площади строения почти в 2 раза;
• отсутствуют потери тепла через чердачное помещение;
• нетрудоёмкий монтаж коммуникаций, не требующий дополнительного оборудования или входа;
• увеличение свободной площади даёт почву фантазиям хозяев дома – это возможность на высвободившейся площади первого этажа соорудить бассейн или сделать гараж без пристройки, а если заняться планировкой мансарды, то на ней можно разместить бильярдную или студию для воплощения творческих идей.

Несмотря на такое количество преимуществ, домики с мансардой имеют и определённые недостатки:

• требование сохранения технологий и правильного расчёта при выборе всех материалов, так как ошибки влекут за собой потери тепла, звукоизоляционных показателей, полезной площади в случае с лестницей, образования конденсата, вероятность образования грибка;
• повышенная стоимость сооружения окон – у мансардных специальная конструкция;
• существует вероятность при большом количестве выпавшего снега остаться без солнечного освещения мансарды

В снежную погоду придется ограничиться искусственным освещением Источник orto30.ru

Основные правила проектирования дома с мансардой

Кажется, что красивые дома с мансардой просты как в проектировании, так и в строительстве, но это мнение ошибочно. При монтаже строения такого типа требуется соблюдать определенные правила и технологии. В противном случае мансарда будет холодной, шумной, влажной и не таких размеров, как это представлялось. Чтобы избежать такого результата, при проектировании и строительстве нужно знать и принимать во внимание особенности мансардного дома.

Несмотря на то, что мансарда это размещение второго этажа непосредственно под крышей, нужно соблюдать предписания, которые говорят, что высота от пола до потолка должна составлять не менее 2,5 м. Это надо учитывать при проектировании формы крыши, которая делается ломаной – когда одна часть располагается под углом не более 30 градусов, а вторая – не менее 70. Такой прием в некоторых случаях увеличивает полезный объем на 90%.

Важно правильно продумать систему коммуникаций. Если на мансарде планируется водяное отопление, размещение ванной комнаты, нужно рассчитать необходимое давление воды и установить соответствующий полученным параметрам насос.

При водяном отоплении мансарды для самотека воды придется поднимать котел, или установить в систему насос Источник kd3.ru

Для размещения электропроводов предусматриваются специальные пожаробезопасные каналы в стенах или на их поверхности.

При проектировании учитывается вес всех перегородок и окон. Их по возможности делают из облегчённых материалов, чтобы уменьшить нагрузку на стены и фундамент.

Одним из преимуществ мансарды является то, что ее можно спроектировать и установить вместо крыши уже готового одноэтажного дома. Некоторые пытаются использовать эту возможность и самостоятельного модернизируют дом, но забывают при этом, что фундамент, перекрытия и стены были рассчитаны на одни нагрузки, а установка мансарды ощутимо их увеличивает. В итоге, появляются трещины, а дом понемногу разрушается. По этой причине, при необходимости провести подобные работы, надо обращаться в специализированные строительные компании, сотрудники которых обладают достаточным опытом, чтобы правильно укрепить стены и фундамент и обустроить дом мансардного типа по всем правилам.

На нашем сайте Вы можете ознакомиться с самыми от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Преимущества домов с мансардой и гаражом под одной крышей

К элементарным удобствам на дачном участке, кроме дома, с необходимыми инженерными коммуникациями и места для огорода или сада, сегодня добавляется гараж, в котором можно оставить своего железного коня на время отдыха. Полноценный дачный дом с мансардой, фото ниже, имеет все необходимое для комфортного отдыха.

Зачастую гараж – это обязательный атрибут загородного дома Источник barilgachin.mn

Тем более он необходим, если семья живет за городом постоянно или большую часть времени – маршрутные автобусы ездят не так часто и быстро, а машина позволяет сохранить мобильность.

Если площадь земельного участка недостаточна для строительства большого дома здания с отдельным гаражом, то для решения этой проблемы стоит рассмотреть простые проекты мансардных домов с гаражом. Дом этого типа предполагает размещение на первом этаже гаража и хозяйственных помещений, а на втором – жилых комнат. Такой выбор имеет много преимуществ:

• оптимальное размещение на участке с небольшой площадью;
• размещение места под автомобиль внутри дома уменьшает расходы на строительство до 30%;
• дверь из гаража внутри помещения повышает комфорт и безопасность;
• гараж, находящийся внутри дома, экономит расходы на отопление.

Освободившееся место можно использовать с большей пользой – устроить детскую площадку, место для отдыха, теплицу, зимний сад, просто клумбу или беседку.

Видео описание

Еще несколько проектов домов с мансардой и гаражом смотрите в видео:

Устройство лестницы

Естественно, что проекты простых мансардных домов должны содержать планы устройства лестницы на второй этаж. Правильно рассчитанная и размещённая лестница – залог успеха всей работы по возведению дома.

Мансардный дом может быть оборудован несколькими видами лестниц, ведущими на второй этаж:

• подвесные;
• винтовые;
• маршевые.

Чаще всего площадь мансардного дома минимальна, поэтому и лестница проектируется маленького размера. К таким требованиям больше подходят винтовые и подвесные лестницы. Они не сильно отличаются друг от друга по занимаемой площади, но различны по конструкции. Винтовые внешне похожи на спираль, выглядят презентабельно и необычно в сравнении с другими лестницами, привлекают внимание гостей и детей, но сложнее в расчетах и монтаже. Правда вполне можно заказать уже готовую лестницу – ее стоимость просто добавится в смету.

Точно так же можно заказать и подвесную лестницу. Ее главным отличием является то, что такая лестница не имеет опору на нижнюю горизонтальную плоскость или опирается на две «ноги». Обычно создают деревянную конструкцию, состоящую из поперечных ступеней, закреплённых в двух тетивах или образующих. Имеют простой внешний вид.

Подвесная лестница это максимальная экономия места Источник metasold.com

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

В свою очередь маршевая лестница это прямая или с поворотами конструкция, занимающая максимум места, но при этом у нее самая большая прочность и долговечность. Этот тип лестниц применяется в мансардных домах, имеющих относительно большую площадь, потому что в ином случае её размещение нецелесообразно.

Так как площадь жилищ с мансардой имеет чаще всего маленькую площадь, то важно следить, чтобы лестница не мешала перемещаться по дому. Должны быть спланированы места для подходов, и расстояния между конструкцией и дверьми.

Источник specstroyka-info.ru

Виды крыш для домов с мансардой

Одним из важнейших частей мансардного дома является тип кровли. Именно этот параметр в основном определяет площадь второго этажа. Встречаются:

1. Односкатная крыша (одна плоскость под углом 30-45 градусов к линии горизонта – редко применяется, так как второй этаж занимает до 50% площади первого).
2. Двускатная (состоит из двух плоскостей кровельной конструкции расположенных под острым углом друг к другу, применяются чаще, позволяют занять 67% площади от первого этажа).
3. Вальмовая и полувальмовая (сложный тип кровли, состоящий из четырёх поверхностей находящихся под углом к стенам дома и друг к другу, сохраняет площадь до 60% относительно первого этажа).
4. Ломаная (распространённый тип кровли, состоящий из четырёх поверхностей, установленных поочерёдно под тупым углом между собой, сохраняет почти всю площадь относительно первого этажа).

Разные типы кровельных конструкций имеют свои преимущества и недостатки, имеющие значение при разном типе климата. С точки зрения утепления и возможного попадания воды внутрь, сопротивлению снеговым нагрузкам, практичнее ломаная, вальмовая, полувальмовая крыши.

Виды крыш мансардных домов Источник mauro-gianvanni.ru

Проекты мансардных домов с односкатной крышей рекомендуется когда нужно жилье, которое не будет занимать много места. Двускатная кровля позволяет не только обустроить мансардный этаж, но и использовать чердачное помещение достаточного объёма.

Утепление чердачного помещения

Самым важным для комфортного проживания на мансардном этаже является выбор качественного утепления и гидроизоляции. При этом в зависимости от конструкции крыши утеплитель помещают под кровельным материалом, между ним и потолком помещения и между фасадными и внутренними стенами.

При выборе утеплителя нужно учитывать следующие факторы:

• паропроницаемость материала (должна быть максимально возможной);
• коэффициент теплопроводности материала (должен быть минимальным);
• сопротивляемость проникновения тепла;
• срок службы материала;
• плотность утеплителя.

Известны такие материалы для утепления мансардных этажей:

Какие допускаются ошибки при теплоизоляции – смотрите в видео:

При выборе ваты для утепления мансарды нужно предусмотреть, чтобы в неё ни в коем случае не попала влага. На балки клеится мембрана, способная дышать в сторону улицы и не пропускать влагу в обратном направлении. Под мембраной монтируется вата, защищаемая снизу паробарьером, дышащей плёнкой в оба направления. При таком способе утепления вата будет защищена от попадания воду через кровлю и будет отдавать накапливаемые испарения из дома наружу.

В странах СНГ строительными стандартами принято, что минимальная толщина утеплителя составляет 250 мм. При уменьшении этого параметра помещение не будет достаточно утеплено и потребует дополнительных затрат на обогрев.

Отделка мансарды внутри дома

Когда с наружной части всё спланировано, проекты небольших домов с мансардой готовят изнутри. При выборе стиля, способов отделки нужно учитывать такие факторы:

• вид кровли;
• площадь помещения;
• вид помещения;
• размещение лестницы;
• площадь лестницы;
• форма потолка;
• высота помещения;
• параметры мебели, размещаемой на мансарде.

Многие к выбору стиля интерьера подходят с практичной точки зрения. Стараются сделать так, чтобы было красиво, уникально, комфортно и интересно при минимальных затратах сил, средств и времени.

Вариант оформления мансарды – просто и со вкусом Источник gmispace.com

Оформляют мансардное помещение в стиле эклектика или кантри. Эти интерьеры не требуют к себе дополнительной отделки. Стены и кровлю можно оставить так, как есть, предварительно защитив все деревянные части специальным лаком. Минеральные покрытия можно вскрывать гидрофобизирующими жидкостями или покрасить. Окна оставляют голыми, пол застилают коврами, дорожками или шкурами. Мебель при этом используют самых простых дизайнов.

В данном случае приведён один из распространённых примеров оформления мансардного этажа. Но каждый должен делать так, как будет удобно его семье. Главное учесть при проектировании все перечисленные требования, чтобы не допустить ошибки.

Видео описание

Несколько примеров оформления мансардного этажа в видео:

Заключение

Мансарда очень романтичное, светлое, уютное место, любимое всеми с детства. Но при проектировании второго этажа мансардного типа нужно учитывать каждую мелочь, каждое требование и каждую цифру. Работа эта непростая. Её могут качественно осилить только профессиональные строители и дизайнеры.

Дома с мансардой - это воплощение комфортной и приятной загородной жизни. Такие коттеджи допускают большую свободу в выборе материалов, дизайна и планировки дома. В этой статье вы найдете необходимые рекомендации, а также проекты домов с мансардой, бесплатные чертежи и фото.

Особенности дома с мансардой

Одна из самых главных особенностей дома с мансардой - , так как верхняя часть конструкции подвержена перепаду температур. Не менее важно позаботиться и о гидроизоляции помещения. Подбирайте для мансардного этажа легкие материалы. Это касается и , и внутренней отделки, и даже мебели. Не стоит перегружать фундамент и стены из-за возможного появления трещин.

Небольшую площадь мансарды лучше всего сформировать цельным пространством, но при необходимости создания внутренних перегородок стоит отдать предпочтение гипсокартону. Этот материал не нанесет дополнительной нагрузки на основание дома.

Как построить дом с мансардой?

Создавая проект дома с мансардой, необходимо учитывать особенности данной постройки. При соблюдении следующих правил вы получите красивый и надежный прочный дом.

1. Расчет дополнительной нагрузки . Нельзя произвольно пристроить мансарду к одноэтажному дому, так как это повлечет за собой трещины с последующим разрушением основания. Если вы решили достроить мансарду на уже существующие стены, позаботьтесь об их укреплении.
2. Расчет высоты мансарды . Минимальное значение высоты от пола до потолка 2,5 м.
3. Правильная конструкция крыши . При ее проектировании следует учесть, что двускатная конструкция добавит лишь 67% площади основания дома. Так называемая «ломаная» крыша прибавит примерно 90% от площади первого этажа. А вот подъем крыши на 1,5 м может увеличить площадь на 100%.
4. Предусмотрите связь коммуникаций между основой и мансардой;
5. Продумайте планировку , места для и окон;
6. Очень важно соблюсти противопожарные требования , план эвакуации с мансарды.

Проекты одноэтажного дома с мансардой: чертежи и фото

В одноэтажных домах мансарда чаще всего выступает в качестве мастерской или . Нередко на этом уровне располагают спальню, что обусловлено комфортным расположением в помещении с невысокими потолками, а также дополнительной изоляцией и прекрасным видом на звездное небо из окон. Мы подобрали 10 лучших проектов домов с мансардой, ниже представлены бесплатные чертежи и фото, а также их описание.

Проект №1 . Проект этого дома предусматривает функциональное помещение на мансардном уровне, в котором размещена спальня, санузел и две дополнительные комнаты, которые по своему усмотрению можно обустроить под гостиные или детские. Уютный каркасный дом предполагает выполнение из кирпича и керамзитобетона. Большие окна делают внутреннее пространство дома хорошо освещенным. Здание полностью соответствует всем требованиям жилого дома.

​

Проект №2 . Уютный коттедж в эко стиле с большой столовой-гостиной на первом этаже. Проект позволяет разместить на мансарде три комнаты, санузел и небольшой холл, а также выход на балкон. Предусмотрен удобный широкий лестничный узел. На первом этаже располагается также второй выход на веранду. Такой дом прекрасно подойдет большой семье для комфортного загородного отдыха.

Проект №3 . Небольшой и в то же время функциональный одноэтажный дом с гостиной-столовой и кабинетом на первом этаже. Пространство мансарды занимает три смежные комнаты и санузел. В простую форму здания вносят разнообразие эркер в гостиной и мансардное окно с плоской кровлей. Дом отлично подойдет как для отдыха, так и для работы.

Проект №4 . Компактный дом в деревенском стиле. На первом этаже расположены гостиная с обеденной зоной, кухня и туалет. На мансарду можно подняться по удобной широкой лестнице. Здесь предусмотрены три спальни и ванная комната.

Проект №5 . Функциональный одноэтажный дом с мансардой подходит для большой семьи. Проект предусматривает просторную столовую, кабинет, санузел и кухню на первом этаже, а также три смежные комнаты и ванную на мансардном уровне. Форму дома дополняет эркер на первом этаже в гостиной-столовой и выход на балкон, а также окно с еще одним дополнительным балконом и двускатной крышей.

Проект №6 . Бюджетный проект дома с мансардой отлично подойдет для жизни и отдыха. На первом этаже расположена большая вместительная гостиная (48,6 м2), которая может одновременно выступать и в роли столовой. На мансарде - три спальни, санузел и просторный балкон.

Проект №7 . Простой одноэтажный дом с функциональной планировкой предназначен для семьи из пяти человек. Простая форма дополняется эркером и балконом. Вход через прихожую ведет в холл, где расположены лестница на мансарду и двери во все помещения первого этажа: гостиная, санузел, кухня и детская. На мансардном уровне - три спальни, просторная ванная комната, а также две гардеробные, одна из которых примыкает к большой спальне.

Проект №8 . Выбрав проект дома с мансардой и гаражом, вы сэкономите деньги на строительных работах за счет совмещения капитальных стен. Кроме того, решение «два в одном» снижает затраты на отопление гаража благодаря теплым стенам дома. И к тому же нет необходимости выходить на улицу в плохую погоду, чтобы попасть в гараж, — основная часть дома соединена с гаражом через кладовую. Большие окна делают дом светлым, а две небольшие террасы поспособствуют приятному отдыху на воздухе.

Проект №9 . Проект этого уютного дома предусматривает монтаж дома-близнеца в зеркальном дизайне. Отличительной чертой этой простой постройки является крыша гаража, которая проходит над входной террасой и поддерживается тремя деревянными балками. Внешняя отделка дома выделяется деревянным обрамлением классических оконных проемов. На первом этаже расположены гостиная, кухня, совмещенная со столовой, и санузел, мансардный уровень занимают две спальни и ванная.

Гараж напрямую связан с домом при помощи складной лестницы, которая экономит пространство для хранения инструментов и прочих необходимых вещей.

Двухэтажные дома с мансардой имеют презентабельный внешний вид. Такие дома предназначены для комфортного загородного или дачного отдыха. Как правило, планировка двухэтажного дома с мансардой предусматривает расположение комнат общего пользования на первом уровне (это могут быть гостиная, столовая, кухня), а личные апартаменты - на втором этаже (спальни хозяев, ванная комната, детские). Выбирая материалы, можно остановиться на бетоне, кирпиче или дереве. Возможны комбинированные варианты, где один этаж выполнен из бруса, а другой - из кирпича. Ниже представлен проект №10 , заключительный в нашей подборке.

Самый, наверное, лучший способ увеличить полезную площадь собственного дома — это заменить двускатную крышу дома на мансардную. Таким образом можно приобрести одну, две или даже три дополнительных комнаты, не выкраивая дополнительного места на участке и не связываясь с очень трудоемкими процессами заливки нового фундамента и возведения стен. А чтобы узнать, как сделать мансарду правильно, нужно рассмотреть все этапы ее обустройства, начиная с расчетов и заканчивая кровельным покрытием крыши и отделкой получившихся дополнительных помещений.

Чтобы все работы прошли успешно, прежде всего необходимо убедиться, что уже имеющиеся стены (если надстройка будет возводиться в старом доме) способны выдержать дополнительную нагрузку. От этого фактора будет зависеть, стоит ли затевать подобную стройку, а если да, то на какой конструкции мансардной крыши лучше будет остановиться.

Нужно отметить, что нагрузка на несущие стены существенно увеличится — за счет большего количества стропил, из-за массы внутренней отделки стен и пола, окон и дверей, системы утепления, а также всех элементов интерьерного наполнения мансардных помещений. Все указанные факторы говорят о том, что начинать нужно с выбора оптимальной конструкции мансарды, с проведения расчетов , составления проекта и чертежей будущей надстройки.

Виды мансардных надстроек

По действующим строительным нормам мансардой считается помещение под крышей, имеющее высоту от перекрытия до конька не менее 2500 мм. Если этот параметр меньше указанной границы, то помещение считается обычным чердаком.

• Если вертикальные стойки, определяющие высоту стен помещения, имеют размер в 1500 мм, то чердачное пространство можно считать полноценным этажом.
• Полумансардным называют чердачное помещение, в котором полностью отсутствуют вертикальные стойки, или если они имеют высоту от 500 до 700 мм.

В основе любой конструкции крыши всегда заложены треугольники с их «жесткой» структурой

Существует несколько видов мансардных надстроек, но самыми популярными из них являются высокие двускатные и ломаные конструкции. Их популярность можно объяснить более простыми расчетами , относительно несложными монтажными работами и удобством в эксплуатации. На третьем месте, после двускатных и ломаных конструкций, можно назвать односкатный вариант кр ыши, который также иногда используется для обустройства мансарды. К сожалению, не в каждой конструкции дома можно применить этот вид надстройки, так как он требует не только реконструкции крыши, но и поднятия в высоту уже построенных стен, что значительно увеличивает нагрузку и на них, и на фундамент.

Если возводится новый дом, и планируется второй этаж в виде мансарды, то односкатный вариант кр ыши хорошо подойдет для этой цели. Кроме того, это поможет сэкономить на кровельном материале.

Более сложные конструкции — купольные, четырехскатные, а также с различными выступами-консолями, устроенными в скатах крыши (одноуровневые и многоуровневые), применяются крайне редко и только в эксклюзивных проектах, так как имеют сложную и в инженерных расчетах , и в монтаже конструкцию.

На рисунке под номерами показаны:

1 – Двускатная мансарда.

2 – Ломаная мансарда

3 – Одноуровневая консольная мансарда

4 – Многоуровневая мансарда.

Двускатная мансарда

Чердачное помещение под д вускатной крышей, которая устроена под углом между скатами в 80 ÷ 90 градусов на коньке, вполне может быть переоборудована под мансарду. Для создания под ней полноценных жилых помещений потребуется провести ряд необходимых реконструкций, к примеру, очень часто не обходится без укрепления чердачного перекрытия. Все эти переделки и плюс к этому – необходимое утепление непременно «съедят» значительную часть полезного пространства под крышей, поэтому не стоит ожидать, что комнаты в такой мансарде будут просторными и с высокими потолками.

Конечно же, если габариты (длина и ширина) дома — достаточно большие, а крыша имеет значительный угол наклона (45 градусов или даже выше), то после переделок можно будет рассчитывать на относительно просторное мансардное помещение.

Ломаная крыша

Помещение под ломаной мансардной крышей будет гораздо просторнее и с достаточно высоким потолком. Такой чердак можно спокойно разделить на две раздельные комнаты.

Интерьер мансарды, выполненной по «ломаному» типу

Ломаная крыша имеет четыре плоскости скатов. Располагают их под разными углами — верхние скаты называют коньковыми, а нижние – боковыми. Они, по большей части, и исполняют роль стен.

Этот вид мансардной крыши несколько сложнее в проектировании и монтаже, но зато и результат порадует просторными комнатами и респектабельным внешним видом дома.

Одноуровневая консольная мансарда

Этот вид мансарды имеет еще более сложную конструкцию, чем предыдущий, так как подразумевает смещение чердачного пространства в одну или другую сторону.

Используя этот вариант устройства мансарды можно получить просторные помещения, намного больше по площади, чем под д вускатной крышей.

Конструкция одноуровневой мансардной крыши может повторять не только двускатный , но и односкатный вариант – это будет зависеть от того, насколько предполагается вынести консоль за пределы чердака и поднять ее потолок.

Многоуровневая надстройка

Многоуровневая конструкция наиболее сложна в проектировании и монтаже. В ее разработке и возведении обязательно будет нужна помощь квалифицированных специалистов. Опорами для уровней мансардных помещений служат разные стропильные системы и перекрытия, которые объединяются с основной. Многоуровневая система предполагает расположение комнат на разных уровнях чердачного помещения, именно поэтому и консоли должны быть расположены именно так.

Выбрав наиболее желательный вид мансарды, необходимо определить, возможно ли ее обустройство на старые стены дома, или же придется их укреплять. Поэтому нужно провести точные расчеты и составить проект.

Основы стропильной конструкции крыши

Большинство крыш, и мансардная в этом вопросе не является исключением, имеет один из двух видов стропильной системы, или же комбинированный их вариант. Каждая из этих разновидностей имеет свои особенности, которые зависят от расположения несущих стен строения.

Висячая система

Висячая стропильная система определяется тем, что она имеет опору только на две наружные капитальные стены, расположенные по длине здания, в котором нет внутренних капитальных перегородок.

Такая система используется при условии, что между капитальными опорами расстояние составляет не более 13 ÷ 14 метров. В любом случае , эта конструкция дает достаточно большую нагрузку на стены и фундамент ст роения.

Для ослабления нагрузок в данной системе применяются различные опорные элементы - ригели , бабки, подкосы, затяжки, стойки и другие детали.

Например, бабки как бы подвешивают с помощью затяжки всю систему к коньковому брусу, а подкосы подтягивают перекрывающие балки к стропильным ногам.

Для чердачного перекрытия в этой системе необходимо использовать толстые бруски, бревна или доски, которые устанавливают на ребро. Их толщину можно определить по таблице, приведённой в настоящей публикации, взяв за основу расстояние между точками опоры.

Чтобы при использовании висячей системы перекрытие было надежным и прочным, нужно провести точные расчеты , и если самостоятельно сделать это затруднительно, то лучше

Наслонная конструкция

Наслонная система отличается тем, что имеет опоры не только на внешние капитальные стены, но и на внутренние перегородки, которые имеют под собой фундамент.

Поэтому, начиная строительство дома, в котором запланирована мансарда, нужно заранее продумать месторасположение внутренних капитальных перегородок.

Для дома с мансардой наслонная система — это оптимальный вариант, так как перекрывающие дом балки будут прочно и надежно закреплены на стенах и перегородках.

При возведении ломаной конструкции крыши мансарды, можно использовать комбинированный вариант ст ропильной системы, то есть использовать элементы как висячей, так и наслонной системы.

Проектирование мансарды

Составляя проект постройки любого вида мансарды, рекомендовано рассмотреть ее в разных проекциях, чтобы наглядно определить расположение всех опорных элементов. Рассчитывая все параметры мансарды, их нужно сразу же вносить в проект.

На основании произведенных расчетов , определяются места и способы монтажа всех элементов конструкции стропильной системы. Расчет также необходим для точного определения нужных для постройки мансарды материалов и их параметров.

Элементы конструкции

Любая из деревянных конструкций мансардной крыши состоит из определенных элементов, которые связываются между собой соединительными узлами, имеющими различные конфигурации. Чтобы лучше понять конструкцию этих соединений, рекомендовано прорисовать каждое из них, а при проведении монтажных работ — обязательно иметь под рукой этот чертеж-рисунок .

В конструкцию ломаной мансардной крыши входят следующие составляющие системы:

• Мауэрлат — элемент , изготавливаемый из деревянного бруса и укладываемый на капитальные стены строения в его длину. Он служит для равномерного распределения нагрузки от конструкции стропильной системы на стену и фундамент. На мауэрлат устанавливаются и закрепляются стропильные ноги. Этот элемент монтируется как в двускатной , так и в ломаной конструкции крыши мансарды.
• Балки перекрытия, которые укладываются на капитальные стены строения и являются основой для будущего пола мансарды и потолка первого этажа, а также для установки всей стропильной системы.
• Стропильная нога состоит из одного прямого элемента — бруска или доски в двускатном виде крыши, или из двух деталей — в ломаной конструкции. В ломаной мансардной крыше верхняя часть, закрепляемая на конек , называется коньковой, а нижняя, которая образует стены мансарды, называется боковой. Очевидно, что боковая нога будет устанавливаться по наслонному принципу, тогда как верхнее коньковое стропило — обычно становится висячим
• Для конька используется брус или доска определенной толщины. Иногда обходятся без этого, соединяя между собой верхние коньковые части стропильных ног, которые и образуют конек .
• Стойки являются опорными элементами системы. Они поддерживают стропильные ноги и снимают часть нагрузки со стен и фундамента строения. Стойки в дальнейшем станут обрешеткой для стен, которые будут устанавливаться в процессе отделки мансарды.
• Скосы или иные элементы, устанавливаемые диагонально, являются дополнительными подпорками, скрепляющими стропила и подпорные балки, делая конструкцию системы более надежной .
• Между стропильных ног для жесткости устанавливаются бруски, называемые межстропильными прогонами — они также придают системе жесткость .

Проведение основных расчетов мансарды

Самостоятельно разработать проект мансардной крыши достаточно сложно, так как этот процесс тр ебует определенных знаний и навыков по проектированию и проведению специфических архитектурных расчетов . Если при этом допустить ошибки, конструкция мансарды будет ненадежной , а кроме того — своим весом может повредить стенам и фундаменту здания.

В расчетах должно быть учтено все — от начала постройки и до отделки помещений

Впрочем, если задумана не слишком сложная конструкция, то можно попробовать справиться и своими силами.

Расчет высоты конька

Размер полезной площади мансардного помещения зависит от высоты конька крыши, а последняя определяется выбранным уклоном скатов — чем этот угол меньше, тем ниже потолок и, соответственно, меньше полезная площадь чердачного помещения.

Н= L × tg α

Н — высота конька;

L — ½ ширины строения (если речь идет о двускатной симметричной крыше);

α — угол наклона ската стропильной системы.

Схема — для наглядности

В качестве примера можно подставить в формулу выше применяемые данные:

Размер строения 8 × 10 м , угол уклона 30° , тангенс 30°= 0,58

Н = 8/2 × 0,58 = 2,32 м

Высота конька будет равна 2,32 м .

Очень подробно, со всеми возможными нюансами и необходимыми справочными таблицами, процесс и всех связанных с ним иных параметров изложен с отдельной публикации, посвященной именно этому вопросу.

Площадь внутреннего пространства мансарды

Методика, применяемая для определения площади чердачного пространства, даст возможность вычислить количество необходимого материала для постройки стропильной системы, для утепления и отделки. Особенно точные расчеты важны, если мансарда будет использоваться для обустройства дополнительных жилых комнат, так как они требуют особого оформления.

Обычно вычисляется вся площадь помещения под крышей, то есть и полезная, и так называемая «глухая» . Жилое пространство ограничивается установленными стойками, которые будут основой для монтажа и отделочного материала стен. Зона за ними считается глухой, то есть, чаще всего, не используемой.

Общая площадь вычисляется достаточно просто: к ширине здания прибавляется ширина свесов с двух сторон. Полученная сумма умножается на длину строения.

Площадь жилого пространства найти тоже несложно : для этого нужно измерить ширину мансардного пространства между стойками, установленными под одним и другим скатом крыши, и умножить полученный параметр на длину чердака от фронтона до фронтона .

Площадь кровельного покрытия

Чтобы заранее определиться с количеством кровельного материала, необходимо рассчитать общую площадь скатов крыши.

Если принято решение устанавливать ломаную или даже более сложную конструкцию, необходимо вычислить площадь всех отделов крыши. Для этого ее нужно разбить на отдельные геометрические фигуры, а затем просчитать площадь каждой из них и сложить результаты.

Для тех, кто нетвердо помнит формулы подсчёта площадей плоских фигур, приводится схема— «шпаргалка».

Площадь односкатной крыши

Если крыша мансарды односкатная , то рассчитать ее площадь можно, используя формулу: Sabcd= Lcd × Lbd.

Площадь одного ската — нет ничего проще

Обратите внимание на рисунок. При подсчётах учитывается не только длина и ширина стропильной конструкции ската – нельзя забывать и о карнизных свесах со всех сторон.

Двухскатная крыша

При симметричном расположении скатов крыши, для расчетов двускатной кровли останется только умножить полученное выше значение на два.

Например, возьмем тот же пример, что рассматривался выше. Размер строения составляет 10 × 8 м . Угол ската — 30°, высота конькаН = 2.32 м . Несложно определить и длину стропила – S

S = Н / sin α = 2.32 / 0.5 = 4.64 м

Свес карнизный принимаем 0,7 м , фронтонный свес 0,7 м . По формуле односкатной крыши вычисляется площадь одного ската.

(10 + 2×0,7) × (4,64 + 0,7) = 60,88 м²

Затем, чтобы получить общую площадь двух скатов, получившийся результат умножается на два.

Q = 121,76 м²

Данная методика предназначена для расчета сплошной поверхности скатов, без учета окон, каналов вентиляции и дымохода.

Если крыша имеет очень сложную конструкцию, то лучше не рисковать и все же обратиться за помощью к профессионалам, которые произведут необходимые вычисления, используя специальные компьютерные приложения.

При использовании, шифера, мягкой кровли, других профильных материалов, можно воспользоваться упрощенной формулой подсчета .

Отталкиваемся от рисунка:

Итак, для расчета применима следующая формула:

Q = К × (В + 2А ) × (L+2C )

Q — необходимое количество кровельного покрытия;

В — ширина здания (по фронтонной стенке);

А — ширина планируемых карнизных свесов кровли;

L — общая длина здания;

C — ширина боковых свесов кровли.

К – это коэффициент, учитывающий угол наклона ската по отношению к горизонту (α). По большому счету , он представляет собой тригонометрическую функцию секанс (sec), равную обратной величине соsα.

Чтобы не углубляться в теорию, проще привести таблицу коэффициента К в абсолютном, то есть числовом измерении:

Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К	Угол наклона, градусов	Коэффициент К
1	1.0002	18	1.0515	36	1.2361	53	1.6616
2	1.0006	19	1.0576	37	1.2521	54	1.7013
3	1.0014	20	1.0642	38	1.2690	55	1.7434
4	1.0024	21	1.0711	39	1.2868	56	1.7883
5	1.0038	22	1.0785	40	1.3054	57	1.8361
6	1.0055	23	1.0864	41	1.3250	58	1.8871
7	1.0075	24	1.0946	42	1.3456	59	1.9416
8	1.0098	25	1.1034	43	1.3673	60	2.0000
9	1.0125	26	1.1126	44	1.3902	61	2.0627
10	1.0154	27	1.1223	45	1.4142	62	2.1301
11	1.0187	28	1.1326	46	1.4396	63	2.2027
12	1.0223	29	1.1434	47	1.4663	64	2.2812
13	1.0263	30	1.1547	48	1.4945	65	2.3662
14	1.0306	31	1.1666	49	1.5243	66	2.4586
15	1.0353	32	1.1792	50	1.5557	67	2.5593
16	1.0403	33	1.1924	51	1.5890	68	2.6695
17	1.0457	34	1.2062	52	1.6243	69	2.7904
		35	1.2208			70	2.9238

Возвращаемся к нашему примеру:

Q = 1,1547 × (8 + 2 × 0,7) × (10+2 × 0,7) = 123,74 м²

С учетом перехлёстов шиферных листов – получается практически то же самое, что и в расчётах, проводимых иным методом. Безусловно, по совету опытных строителей, к полученной площади при при обретении кровельного материала следует добавить еще 10 ÷ 15 %

(На рисунке изображена двускатная крыша, однако, формула в полной мере подходит для расчетов с необходимым уровнем точности для односкатных или вальмовых крыш. Правда, с оговоркой – у вальмовой крыши крутизна основных и боковых скатов должны совпадать. Если нет, то расчет проводится для каждой пары скатов по отдельности , а затем значение суммируется).

Общий вес с тропильной системы и кровельного покрытия

Не менее важно грамотно выбрать оптимальный материал для кровельного покрытия и правильно сделать под него обрешетку . Этот подсчет проводится с учетом длины стропил и угла их уклона.

Обрешетка под кровельный материал может быть разреженной, смешанной или сплошной. Например, металлочерепица, профнастил или шифер закрепляется на разреженную обрешетку , а мягкая кровля – только на сплошную.

Выбирая кровлю, нужно получить информацию о ее эксплуатационных характеристиках. Именно от них будет зависеть долговечность и надежность конструкции крыши. Кровельный материал нужно также выбирать с учетом конкретного региона и его климатических условий, особенно таких факторов, как температурные перепады и сильные ветры.

Немаловажным фактором является вес кровельного покрытия, тем более, если мансардная крыша будет установлена на старые стены. Поэтому , следует заранее прикинуть вес кровли и узнать, насколько увеличится нагрузка на конструкцию здания, и будет ли она допустимой.

Кровельный материал для мансардной крыши	Уклон крыши	Вес материала кг / м²
Шиферные листы из асбестоцемента со средним профилем	От 1:10 до 1:2	11
Шифер с усиленным профилем	От 1:5 до 1:1	13
Битумная черепица	От 1:10 и более	6 - 8
Мягкая кровля с учетом сплошной обрешетки	От 1:10 и более	9 - 15
Оцинкованные металлические листы с одинарными фальцами	От 1:4 и более	3 - 6,5
С двойными фальцами	От 1:5 и более	3 - 6,5
Керамическая черепица	От 1:5 до 1:0,5	50 - 60
Цементно-песчаная черепица	От 1:5 до 1:0,5	45 - 70
Металлочерепица	От 1:5 и более	5 - 7
Ондулин	От 1:10 и более	3 - 3,5

Чаще всего для покрытия мансард используется мягкая кровля или ондулин , так как эти материалы — одни из тех, которые имеют самый незначительный вес и просты в монтаже.

Для примера, можно рассчитать вес 1 квадратного метра кровли, где для покрытия используется ондулин , учитывая обрешетку и утеплитель — напыляемый пенополиуретан. Для этого нужно найти сумму веса каждого из материалов и умножить на коэффициент 1,1 (этот коэффициент учитывает перекрытие на соседних листах кровельного материала).

• Вес с плошной обрешетки , толщиной в 20 мм (фанера или ОСП) составляет 14 кг/м².
• Утеплитель – пенополиуретан, толщиной в 100 мм, имеет средний вес 3 кг/м²
• Средний вес ондулина — 3,3 кг/м²

Получаем в сумме:

(14 + 3 + 3,3) × 1,1=22,3 кг /м²

Чтобы вычислить общую весовую нагрузку крыши на стены, нужно вес одного квадратного метра умножить на площадь всего покрытия. В нашем примере это получится:

М = 123.74 × 22,3 = 2751,82 кг.

Немало – почти 3 тонны дает только очень лёгкое кровельное покрытие с обрешеткой и также весьма легким видом утеплителя.

А ведь это – еще не все! На крышу действует снеговые нагрузки в зимний период, плюс к этому – ветровое давление, круглогодично. Эти параметры также обязательно учитываются и при расчетах необходимых деревянных элементов конструкции стропильной системы и балок перекрытия, и при учете суммарной нагрузки конструкции крыши на стены и фундамент зд ания.

— Затем, вся система закрывается пароизоляционной пленкой , которая закрепляется на лагах скобами.

— Сверху него могут быть уложены доски или фанерные листы.

— На них настилается декоративное покрытие — это может быть линолеум, ламинат, паркетная доска и другие материалы.

Дополнительное утепление можно создать, уложив под декоративное покрытие электрический кабельный или инфракрасный теплый пол. Об этих возможностях лучше прочитать отдельно в статье, посвящённой

• Если пол монтируется на балках перекрытия, придется поработать со стороны первого этажа.

— Со стороны нижнего помещения на балки перекрытия монтируются доски. Желательно, чтобы они были ровными, можно даже использовать для чернового пола половую доску.

— После этого на эти доски со стороны мансарды настилается пароизоляционная пленка , которая будет закрывать не только черновой пол, но и балки перекрытия.

— Сверху него настилается и прикрепляется к балкам еще один слой пароизоляции.

— Затем, на это покрытие перпендикулярно балкам к ним же закрепляются лаги.

— Между лагами монтируется еще один слой утеплителя, для него лучше выбрать минеральную вату, так как она, расправляясь, плотно устанавливается между брусками, не оставляя пустот.

— Затем ее тоже стоит покрыть пароизоляционным материалом.

Если же решено накрыть пол одним из декоративных покрытий, то сверху лаг настилаются фанерные листы, а на них затем укладывается ламинат, линолеум или другие материалы. Опять же, ничего не мешает в этом случае использовать, к примеру, плёночный подогрев пола.

Монтаж утеплителя на стены и потолок мансарды

Закончив монтаж пола, можно переходить к монтажу утеплителя на стены.

— Если для этого процесса выбран материал в матах, то прежде, чем его укладывать, на стропила закрепляются полотна пароизоляционного материала.

Он закрепляется таким образом, чтобы закрыть все пространство и углубить его между стропил.

Если пароизоляция закреплена с другой стороны стропил, то маты самостоятельно будут держаться между двух деревянных поверхностей.

— Если выбран один из , то под него не нужно закреплять пароизоляционную пленку . Достаточно будет гидроизоляции, которая настелена на стропила снаружи конструкции.

Напыление пенополиуретана — быстро и качественно, но требуется особое оборудование и навыки работы

Чтобы использовать такую технологию утепления, необходимо иметь специальное технологическое оборудование, или же придется пригласить специалиста, который сделает работу за один день. Самостоятельно провести эту операцию без наличия опыта непросто — чтобы выполнить работу без ущерба своему здоровью, нужно знать технологию процесса и иметь необходимые защитные приспособления.

После проведения утеплительных работ, проводится обшивка стен.

Цены на популярные виды утеплителей

Утеплитель

Отделка стен мансарды

Перед тем как начать отделку стен, необходимо решить вопрос с электрической проводкой, кабель которой должен быть хорошо изолирован с помощью двухслойных гофрированных труб.

После того как сделана разводка электрического кабеля, можно смело приступать к монтажу отделочного материала.

Для отделки обычно используют деревянную вагонку, гипсокартон или же фанеру с красивым фактурным рисунком.

Для любого указанных материалов желательно на стропильных ногах и вертикальных стойках сделать обрешетку из реек размером в сечении примерно в 20 × 70 мм. Эти направляющие закрепляются с шагом в 500 ÷ 600 мм. Кроме того, что обрешетка из реек становится основой для крепления отделки, она еще и образует вентиляционный зазор между отделочным материалом и пароизоляцией.

• производится достаточно просто. Она делает стены ровными и аккуратными, готовыми к окрашиванию, оклейке традиционными обоями или даже к нанесению жидких обоев.

Поэтому отделку гипсокартоном нужно выбирать тем домовладельцам, которые любят часто менять интерьерное оформление помещений.

• Отделка стен вагонкой — более долгий и трудоемкий процесс, нежели . Для такой обшивки также отлично подойдет обрешетка с вышеуказанными параметрами. Единственное, что нужно продумать — это направление досок вагонки, то есть будет она должна быть расположена вертикально при горизонтальной ориентации обрешетки и наоборот.

При желании , после монтажа древесину можно покрыть лаком на водной основе или придать ей более глубокий цвет, использовав морилку.

Древесина – это удивительный материал, который способен создать в помещении особую атмосферу с ароматом леса, что положительно влияет на на строение и самочувствие жильцов. Именно поэтому натуральную вагонку очень часто выбирают для обшивки пола, стен и потолка мансарды.

Видео: утепление мансардного помещения и отделка его вагонкой

• Можно придумать прекрасную отделку из фанеры. Но вот только если она не будет сверху покрываться краской, то нужно выбирать качественный материал, имеющий красивый натуральный рисунок. Фанера монтируется гораздо быстрее, чем вагонка, и делает стены ровным, закрывая сразу большие поверхности.

Этот материал может быть покрыт лаком, краской или любыми видами обоев, но можно оставить стены и в натуральном состоянии, только тщательно зачистив возможные дефекты в виде торчащих заноз или заусенцев.

Постройка мансарды — это достаточно трудоемкий и сложный процесс, требующий высокого опыта в строительном ремесле. Если нет никого понятия о вышеописанных технологических операциях, то самостоятельно не стоит и браться — лучше пригласить для выполнения работ мастеров-профессионалов. Они избавят от лишних проблем и произведут постройку мансарды по задуманному хозяином дома проекту.

Видео: пример строительства и отделки мансарды
