Монтаж фальцевой кровли своими руками: пошаговая инструкция. Технология обустройства и монтажа фальцевой кровли Вес фальцевой кровли


У фальцевых кровель огромный разброс по цене. Поскольку фальцевая – это не материал, а технология. Материал может быть любым – бюджетным (оцинковка), элитным (медь), промежуточные варианты. Рассмотрим что это такое, выгодно или невыгодно, какова цена за м2 фальцевой кровли и насколько это себя оправдывает.

Что такое фальц?

Фальцем называется соединение двух листов металла, при котором кромки вместе загнуты в одну сторону один раз (одинарный фальц) или дважды (двойной). Двойной фальц надежнее и герметичнее, на всех ответственных местах (конек, узлы) выполняют его.

Шов формируется в два захода: загиб фальца (если вы работаете с листовым/рулонным материалом, а не с готовой картиной) и обжим.

Электрическая машинка все выполняет за один заход.

Два или больше листов, которые соединяют на земле и в таком виде поднимают на кровлю, называются картиной. Картинами также называются заготовки с уже загнутыми краями. Часть материалов (оцинковка, медь) продаются не в листах, а в рулонах: на небольшой крыше картина может не иметь ни одного фальца, скат по всей длине покрывают цельной полосой. Замки будут только на соединении картин между собой.

Фальц может быть стоячим или лежачим (замок загнут параллельно листу). Лежачими соединяют горизонтальные полосы металла, замок смотрит вниз, по линии водослива. Перпендикулярно коньку (вдоль уклона) делают стоячие. Существуют также картины с самозащелкивающимися фальцами, они соединяются друг с другом по принципу паз/гребень.

Достоинства и недостатки фальцевых кровель

Плюсы фальцевой кровли:

  • небольшой вес за счет маленькой толщины металла (обычно в пределах 0,8 мм).
  • за счет маленькой толщины – гибкость, возможность крыть в том числе криволинейные крыши;
  • водостойкость: фальц герметичнее, чем крепление метизами.
  • кровля в большей степени подвержена механическим повреждениям, чем металлопрофильные покрытия;
  • недостатки любой металлической крыши: теплопроводность, отсутствие шумоизоляции, электропроводность, электростатика, кровля раскаляется в жару;
  • обязательно нужны снегозадержатели: из-за гладкой поверхности возможен лавинообразный сход снега.

Долговечность и стоимость нельзя отнести ни к достоинствам, ни к недостаткам: они зависят от материала. Чем дороже материал, тем долговечнее кровля: простая оцинковка служит не больше 10-15 лет, медь и цинк-титан – больше полувека. Они же наряднее всех смотрятся.

Статьи по теме

Основные правила устройства фальцевой кровли

Укладывать кровлю можно по сплошной или разреженной обрешетке. Во втором случае нужно тщательно соблюдать расчетный шаг, чтобы покрытие не провисало. Для изготовления разреженной обрешетки используются:

  • брус 5 на 5 см, пропитанные антисептиком хвойные породы, влажность не больше 12%;
  • доска 3,2 на 10, аналогично;
  • металлический профиль с антикоррозийным покрытием (предпочтительно использовать для картин с самозащелкивающимися фальцами).

Если обрешетка сплошная, пародиффузную пленку кладут поверх нее, непосредственно под покрытие. Если разреженная – то под нее.

При наличии утеплителя строение пирога такое:

  • теплоизоляционный материал (укладывается между стропильными ногами);
  • контробрешетка;
  • гидроизоляционная мембрана;
  • обрешетка.

Наши работы

Цена металла для фальцевой кровли

Примерная стоимость материала по Москве:

  • простая оцинковка, лист 1 на 2 метра – от 400 рублей, срок службы 10-15 лет;
  • оцинковка с полимерным покрытием служит 15-30 лет в зависимости от полимера. Цена пропорциональна долговечности. Полиэстер – от 400 за метр квадратный;
  • пурекс – от 500;
  • пурал – от 600;
  • алюминий – от 1,5 тысяч за квадрат, служит до 50 лет (гарантия – 40);
  • цинк-титан от 3 тысяч за квадрат, служит до века;
  • медь – от 3 тысяч, до 150 лет.

Цены указаны для листовых и рулонных материалов. Металл для фальцевой кровли может отпускаться в виде заготовок с уже загнутой кромкой. В этом случае цена не намного выше. А вот от производителя стоимость зависит сильно. 400-600 рублей за сталь с полимерным покрытием – это цена российских марок. Импортная дороже в 2 раза. Например, картины с самозащелкивающимися фальцами от Ruukki полиэстеровые стоят от 900 рублей за квадрат, пурал – от тысячи.

Нужно отметить, что приобретение дорогих металлов на крышу себя оправдывает: они практически вечны, поскольку не боятся коррозии. От взаимодействия с воздухом и водой на поверхности образуется патина. Она не снижает прочность материала (как, допустим, оксид железа), а наоборот, продлевает: слой патины надежно защищает листы от коррозии. И смотрится благородно.

Что касается стальных крыш – они, увы, не вечны. У простой оцинковки сопротивляемость внешним факторам снижается по мере того, как смывается цинк.

Чтобы продлить срок службы, кровлю регулярно красят масляной краской (не реже чем раз в 2-3 года). Неоцинкованный металл на кровлях (и вообще для уличных работ) использовать нельзя. Сталь с полимерным покрытием надежнее простой оцинковки, но само покрытие очень капризно. Его легко поцарапать в процессе монтажа, и, если сразу не закрасить царапину полимерной краской, в месте повреждения начнет развиваться коррозия.

Для сравнения следует упомянуть другие популярные покрытия для кровель.

Металлочерепица в среднем стоит около 300 рублей за квадрат, срок службы – до полувека.

У нее тоже полимерное покрытие, но есть преимущества перед фальцевой кровлей:

  • хорошо проветривается, меньше страдает от конденсата;
  • механически прочнее: волны профиля служат дополнительными ребрами жесткости.

Гибкая черепица тоже стоит около 300 рублей. Служит в зависимости от марки и модели от 20 до 50 лет. Абсолютно герметична. Отсутствуют минусы металлов: тепло/звуко/электропроводность. Металлочерепицей криволинейную кровлю не покроешь, а гибкой – можно. В отличие от фальцевой кровли (уклон крыши 7-30 градусов, оптимальный – 10-15) битумной плиткой можно крыть скаты любой крутизны, вплоть до отрицательных поверхностей.

Керамическая черепица к бюджетным покрытиям не относится, от 1000 рублей. Срок службы практически не ограничен: в Европе есть дома с керамическими крышами постройки двухвековой давности и старше. Но, в отличие от всех перечисленных кровель, керамика тяжелая. Нужна усиленная стропильная система.

Цена за работу фальцевой кровли

При строительстве частных домов и коттеджей, в последнее время все чаще стала использоваться фальцевая кровля, как наиболее оптимальный вариант исполнения крыши для любого одно и двухэтажного строения, соблюдая пункты СНИП (строительных норм и правил ведения строительных работ).

Фальцеванием называется определенная технология укладки металлических листов на крыше, узлы которых соединяются особым образом, используя станок (детали можно увидеть на фото ниже).

Что она собой представляет?

Фальцовка кровли применяется и при строительстве частных жилых домов, в первую очередь, благодаря доступности и долговечности материала.

Технология фальцевой кровли возникла в Германии, именно оттуда к нам и пришло это определение (от глагола «falzen», что с немецкого обозначает «сгибать»).

Также, помимо самого способа, был разработан специальный инструмент для фальцевой кровли и станок, обеспечивающие проведения качественных работ, т.к. согнуть металл голыми руками, создавая, к примеру, купол, не получится.

В наше время купить качественное устройство, чтобы сделать фальцевый кровельный пирог не составляет никакого труда, огромное разнообразие оборудования присутствует на отечественном и на зарубежном рынках строительного оборудования, а инструкция на понятном языке дополняет такое устройство.

Само фальцевание и ремонт фальцевой кровли хоть и звучат сложно, в основном не требуют наличия специализированных навыков и умений, немного практики и даже человек, не осведомленный в строительном деле, сможет качественно выполнить данную процедуру или сделать купол как на фото ниже. Главное, соблюдать пункты СНИП.

Убедиться в качестве работы можно со временем, если листы скреплены надежно и с соблюдением СНИП, в жилье не будет проникать влага.

Произвести монтаж фальцевой кровли или создать купол можно и на строительной площадке, используя станок, и непосредственно — на самой крыше.

Классификация фальцевого шва и разновидности используемых материалов

Существует несколько разновидностей фальцевого шва: лежачий, стоячий, двойной и одинарный. От типа шва во многом зависит и технология укладки.

Стоячими фальцами соединяются боковые края полос стали, идущие вдоль ската.

Фальцы выполняем с использованием специального электромеханического закаточного устройства, представленного на фото.

Самым оптимальным и надежным видом фальцевого шва является двойной стоячий – в таком случае, герметичность будет максимальной, что не позволит просочиться даже капле влаги.

При создании кровельного фальцевого покрытия, используя станок, могут применяться несколько составляющих.

Цветные металлы, а именно медь, алюминий или цинк-титановый сплав. С течением времени — красный цвет крыши переходит в коричневый, а следом – в матово-черный.

Фальцевую медную крышу можно покрыть защитным слоем патины, данная технология продлит срок службы кровли и защитит первоначальный цвет, убережет от порчи и коррозии наш сплошной купол.

Иными словами, слой патины превратил медь крыши на фото снизу в практически неуязвимый материал.
Из-за такой особенности медь пользуется наибольшей популярностью среди кровельных материалов.

На практике известны случаи, когда медная фальцевая кровля, защищенная патиной (при монтаже использовался специальный станок), прослужила больше сотни лет.

Помимо продолжительного срока службы металлическая крыша из меди популярна по следующим причинам:

  • Фальцевая поверхность абсолютно не будет нуждаться в эксплуатационных расходах. После проведения работ отсутствует необходимость красить или чистить поверхность, используя дорогие устройства и строительную технику, кровельный пирог будет убережен от воздействия неблагоприятных погодных условий;
  • Медь безвредна для организма человека, материал не выделяет вредные вещества;
  • Благодаря высокому показателю пластичности меди ремонт фальцевой кровли выполняется быстро и просто, металл поддается плавке.

Наравне с медью фальцевание делается с использованием полимерных материалов, при этом соблюдая СНИП (показаны на фото внизу).

Фальцевая поверхность состоит из нескольких слоев: сталь, цинк, грунт, слой краски и сам полимер.

Данное сочетание слоев подобрано с использованием многолетнего опыта и практики, все компоненты выполняют свои определенные функции, ремонт фальцевой кровли, инструкция которого доступна каждому, достаточно прост.

Следует помнить, что не все полимерные покрытия обладают одинаковыми свойствами, согласно СНИП.

У каждого материала есть свой показатель воздействия ультрафиолетового света на покрытие, предел прочности при различных температурах.

Следом, по популярности использования, идет профилированное покрытие.

Используя станок, придание металлическим листам волнистой формы обусловлено декоративными целями, благодаря чему покрытие красиво выглядит (на фото снизу вы можете увидеть пример).

Такие листы могут производиться с использованием полимерной продукции, но не всегда они включены в состав.

Технология полимерного профилированного покрытия позволит создать такие формы крыши:

  • Трапециеобразная фальцевая кровля;
  • Обычная, закругленная металлическая крыша;
  • Синусообразная фальцевая кровля.

Различаются гофрированные листы по ширине готового профиля, по условиям применения, по форме и высоте гофры.

Кровельной пирог данного вида может подходить как для крупного производства и офиса, так и для обустройства частного жилья, можно даже создать купол для городской постройки с соблюдением требований СНИП.

Среди построек нестандартной формы (примером может служить купол), строители чаще всего используют алюминий.

Данный элемент имеет гибкую основу и прекрасную сопротивляемость погодным условиям и коррозии, что немаловажно для городских строений.

При наличии требуемого количества этого гибкого металла, строительные организации могут выполнить ремонт фальцевой кровли и ее укладку, используя станок, в зависимости от требований можно сделать, например, купол. Также кровельный пирог может принять любую другую форму (самые распространенные представлены на фото внизу).


Также, при помощи фальцовой технологии, можно добиться различного рельефа.

Алюминий одинаково хорошо проявляет себя в любой форме, даже декоративные фигуры будут смотреться аккуратно и изящно, если вся работа выполнена квалифицированными профессионалами.

Само алюминиевое фальцевое покрытие, во время эксплуатации образует специальную защитную пленку, защищающую материал от воздействия окружающей среды.

При этом отдельное внимание следует уделить свободному доступу воздуха к материалу.

Помимо хорошей защиты от коррозии, алюминий не пропускает ультрафиолет и не горит. Качественно выполненная алюминиевая фальцевая кровля своими руками прослужит несколько десятков лет!

На видео ниже показано устройство фальцевой кровли.

В последнее время стала пользоваться спросом технология фальцевого покрытия с помощью кляммеров.

Кляммер – специальное приспособление изогнутой формы, с помощью которого лист стали крепится к обрешетке.

Удобство кляммера в том, что к листам он крепится обычными саморезами, что компенсирует отсутствие специальных отверстий в кровельном материале.

Как правильно класть фальцевую кровлю?

Список работ выглядит следующим образом:

  • Для начала устанавливается стропильная система с соблюдением требований СНИП. Элементы системы обрабатываются средством для защиты от воспламенения, а также антисептиком. На данном этапе рассчитываются планируемые в дальнейшем участки наибольшей и наименьшей нагрузки;
  • Монтируются звукоизоляционная и гидроизоляционная мембрана;
  • Необходимо сформировать систему легкого доступа кислорода к слоям фальцевой поверхности. Для этого создаются специальные отверстия в карнизе и коньке;
  • Укладывается обрешетка под фальцевую кровлю, которая в дальнейшем обеспечит вентилируемое пространство;
  • Устанавливается гребень;
  • С нахлестом кладутся листы металла, устанавливается самозащелкивающаяся фальцевая кровля. Соединение листов при этом, происходит на самой крыше, с помощью специального устройства;
  • На открытые места монтируются фартуки, состоящие из идентичного остальному покрытию материала.

Следует помнить, что фальцевое покрытие можно монтировать, если угол наклона крыши составляет минимум 7 градусов, согласно требованиям СНИП.

Если градус еще меньше, то материал может деформироваться, а в месте соединения листов металла образуются протекания.

При обрезании части покрытия, углы среза нужно покрывать веществом, защищающим от коррозии.

CLASSICA и ELEGANT крепится непосредственно к обрешётке самонарезающими винтами через скрываемую при монтаже отгибку; между собой панели крепятся на самозащёлкивающийся фальц. Наличие рёбер увеличивает жёсткость панели при монтаже и транспортировке и уменьшает уровень шума от внешних воздействий в процессе эксплуатации кровли.

PRAGMATIC крепится к обрешётке при помощи кляммеров "PRAGMATIC" (рис. 14), между собой панели крепятся на самозащёлкивающийся фальц. Кровельные панели с г-образным фальцем крепятся к обрешётке при помощи кляммеров "STANDART" (рис. 15); между собой соединяются двойным стоячим фальцем при помощи ручного или механизированного инструмента.

Фальцевые панели изготавливаются на Заводе фасада и кровли «ИНСИ» по предварительно заявленным длинам, которые определяются в результате тщательных обмеров скатов крыши (основной размер: от карниза до конька).

2. Комплектующие

3. Обрешётка для фальцевой кровли

Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке. Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50x50, доска 32x100, которые крепятся снизу вверх (от карниза к коньку). От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.

Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.

При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:

  • устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
  • предотвращение коррозии металла и гниения дерева;
  • снижение шума от дождя и града.

В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.

Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.

Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.

В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.

4. Монтаж кровли из панелей STANDART

Варианты стыковки панелей по длине, устройства карнизов, конька, отделки дымовых труб, вент шахт для кровель из фальцевых панелей Standart при различных уклонах рекомендуется принимать согласно СП 17.133330.2011. При минимальных уклонах 3°-10° необходимо применить герметизацию фальцевой кровли уплотнительной лентой Абрис С-ЛБ. Максимальная длина ската, при креплении фальцевой кровли неподвижными клямерами, должна быть не более 6 метров. При большей длине необходимо использовать «скользящие» клямеры. Месторасположения «скользящих» и неподвижных клямеров по длине панели принимать согласно СП 17.133330. 2011, приложение С.

Если с кровли предусмотрено устройство организованного водостока, то до монтажа кровельного настила необходимо закрепить держатели водосточного желоба. Они крепятся с шагом не более 750мм к стропилам или нижней планке обрешетки (см. монтаж водосточной системы).

Затем вдоль нижнего края ската крепится карниз. Крепление осуществляется самосверлящими оцинкованными винтами с плоской головкой (рис. 16)

5.2 Монтаж ендовы фальцевой крыши

На следующем этапе проводят монтаж элементов ендов. При монтаже используется только нижняя ендова. Крепление осуществляют самосверлящими оцинкованными винтами с плоской головкой, по краю ендовы, ближе к загибам. Стык ендов осуществляется с нахлестом не менее 200мм, верхние элементы должны заводиться на нижние элементы. Край ендовы фальцевой кровли выводится на карниз (рис. 17). На рис.18 изображен вариант крепления панелей к ендове. На расстоянии 100 мм от внутреннего сгиба ендовы наносится герметик для фальцевой кровли. На него укладываются фальцевые листы и притягиваются к ендове кровельными окрашенными в цвет кровли саморезами.

Перед началом монтажа фальцевых панелей своими руками необходимо выполнить контрольный обмер скатов с установлением плоскостности и перпендикулярности по отношению к линиям конька и карнизов. Диагонали прямоугольных скатов должны быть равны. Укладку фальцевой кровли можно вести как слева направо, так и справа налево, строго соблюдая направление: нижним замком в сторону последующего монтажа. Поэтому при подъёме панелей необходимо развернуть их с учетом направления монтажа. Для монтажа фальцевых панелей используются саморезы 4,8x22 с прессшайбой, а для комплектующих элементов и в местах нахлёста панелей по длине - 4,8x20 (для металлической обрешётки фальцевой кровли) или 4,8x35 мм (для деревянной обрешётки) с уплотнительной прокладкой. Крепление листов производится в каждую линию обрешётки. Каждая последующая панель выравнивается по скату, накладывается на предыдущую, защелкивается и после этого крепится к обрешетке. По карнизу и коньку фальцевые край панели закрепить саморезами 4,8х20 (4,8х35 для деревянной обрешетки) окрашенными с уплотнительной прокладкой, по два самореза на крепление. (рис. 19).

При устройстве продольных стыков листы монтируются снизу вверх. При длине ската более 6 м рекомендуется выполнять его составным из-за неудобства транспортировки и монтажа листов. Листы фальцевой кровли укладываются с нахлёстом по длине 200 мм. Смежные стыки должны располагаться не менее, чем в 400 мм друг от друга. Таким образом, плоскость кровли с длинным скатом обычно состоит из двух типоразмеров панелей "а" и "б". При этом длина панелей 1 и 2 отличается на величину разноса стыков (рис. 20).

При монтаже составного ската операции выполняют в следующей последовательности (рис. 21):

1) подрезать нижнюю часть "замка" с внешней стороны на панели 1 (рис. 22); 2) панель 1 закрепить саморезами к обрешётке; 3) панель 2 наложить на панель 1 с перехлёстом не менее 200 мм и закрепить саморезами к обрешётке; 4) подрезать нижнюю часть "замка" панели 3 (аналогично п. 1); 5) выполнить замковое соединение панели 3 с панелями 1 и 2; 6) закрепить панель 3 саморезами к обрешётке; 7) панель 4 накладывается на панель 3 с перехлёстом 200 мм и соединяется в "замок" с панелями 2 и 3; 8) закрепить панель 4 саморезами к обрешётке. Далее повторять операции с 1 по 8 пункты.

5.4 Фронтон

Фронтон-45 крепится таким образом, чтобы накрыть верхний фальц. Крепление фронтона производится в нижнюю отгибку (рис. 23). В случае, если производилась резка листа, необходимо край этого листа подогнуть вверх на 20-25 мм (рис. 23). Крепление фронтона осуществляется кровельными саморезами с уплотнительной прокладкой.

5.5 Конек

Конёк устанавливается на верхней грани скатов на готовый кровельный настил. Верхняя часть фальцевых картин подгибается вверх на 25 мм. Конёк может быть фасонный (полукруглый) или плоский. При монтаже холодной кровли с уклоном 25° и более крепление конька осуществляется кровельными саморезами в верхнюю грань фальцевого замка (рис. 24).

5.6 Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на фальцевые панели (у панелей по краю примыкания к стене выполняется отгибка вверх на 25 мм) и крепится к стене (рис. 25).

Выступающие из кровли кирпичные прямоугольные трубы обрамляются пристенным профилем согласно рис. 27-32. Количество профиля равно периметру проёма в плоскости кровли плюс 2 метра.

шаг 1 - Установка нижнего фартука трубы (рис. 26)

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки ("болгарки") делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза (рис. 26)

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина - не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа завести под нижний элемент фартука, а другой вывести сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон сделать отгибки с помощью ручного инструмента.

шаг 3 - Укладка фальцевых панелей (рис. 27)

Уложить фальцевые панели снизу и с боков трубы, предварительно в местах примыкания выполнить отгибку вверх на 25 мм.

шаг 4 - Установка пристенного профиля по низу трубы (рис. 28)

Установить пристенный профиль к нижней грани трубы, предваритель¬но подогнав его по ширине трубы, согласно рисунку. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы. Профиль крепится к трубе с помощью дюбелей с обязательной обработкой герметиком.

шаг 5 - Установка фальцевой кровли на боковые грани трубы (рис. 29)

шаг 6 - Установка на верхнюю грань трубы (рис. 301)

Установить пристенный спецпрофиль на верхнюю грань трубы. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбелями.

шаг 7 - Установка фальцевой панели сверху трубы (рис. 31)

Установить верхнюю фальцевую панель поверх пристенных профилей и боковых фальцевых панелей. Оставить зазор не менее 100 мм между нижним краем панели и трубой. Нижний край стоячего фальца (50 мм) обработать герметиком для фальцевой кровли.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50 (рис. 33)

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Количество водосточных труб определяется из норматива - не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.

В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.

Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.

шаг 1 - Установка держателей желоба

Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 2 - Разметка под держатели желоба

Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.

шаг 3 - Загибка держателей желоба

Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 - 2,5 см относительно линии уклона кровли (рис. 36).

шаг 4 - Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8x22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50x50 для надёжного крепления держателей необходимо установить сдвоенный брус.

шаг 5 - Создание уклона

Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей - по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.

шаг 6 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2x16 (рис. 38).

шаг 7 - Установка заглушек желоба

По торцам установить заглушки желоба (рис. 39).

шаг 8 - Установка желоба

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).

шаг 9 - Соединение желобов

На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).

шаг 10 - Монтаж углового колена

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).

шаг 11 - Монтаж трубы

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).

шаг 12 - Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).

7. Снегодержатель и ограждение фальцевой кровли

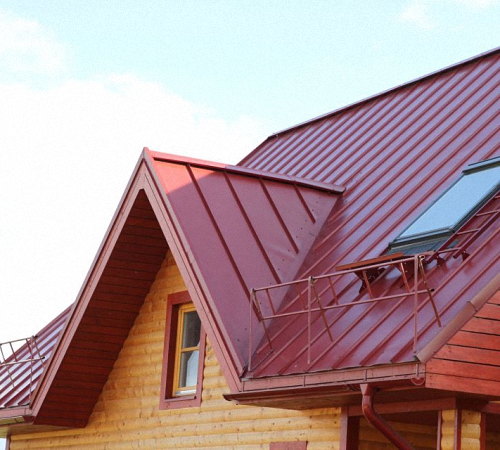

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и её вида. Крепление ограждения фальцевой кровли производится к обрешёточному профилю через фальцевую панель и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одной фальцевой картине запрещается. Между собой секции ограждения крепятся на болтовые соединения (рис. 45).

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм. Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну другим к обрешоточному профилю через уплотнительную прокладку и лист металоочерепицы. Рекомендации по подбору количества кронштейнов, марки крепёжного элемента в зависимости от конструкции фальцевой кровли и снегового района строительства можно получить из программы, задав все необходимые параметры. Крепить кронштейн снегозадер¬жания к одному листу запрещается.

8. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130)° используются кровельные уплотнители Master Flash.

9. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве фальцевой кровли, нуждаются в антисептической и антипиреновой (противопожарной) обработке. Обработка может проводиться как до сборки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешетки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем).

10. Инструменты для монтажа фальцевой кровли

  1. Шуруповёрт с шестигранной насадкой 8 мм.
  2. Электрические высечные ножницы или ниблер.
  3. Ручные кровельные ножницы.
  4. Киянки (деревянные, каучуковые).
  5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
  6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
  7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

11. Внимание

Резка фальцевых панелей и комплектующих отрезными и углошлифовальными машинками ("болгарками") допускается только при условии защиты необрабатываемых участков от вылетающих опилок и последующей анти¬коррозионной окраски мест среза.

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ", разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несет ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.

Соблюдение технологии монтажа фальцевой кровли позволяет предотвратить коррозию покрытия, его деформацию и прогибание. Правильно установленный материал прослужит его владельцам на протяжении многих лет. О том как правильно установить фальцевую кровлю своими руками, расмотрим далее.

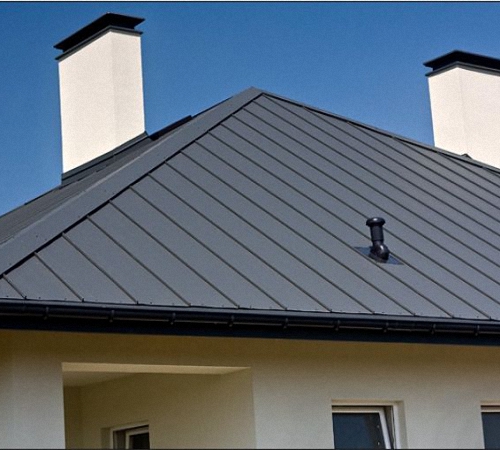

Фальцевая кровля: особенности и преимущества

Фальцевая кровля отличается особой технологией монтажа, благодаря которой создается надежный фальцевый замок, предотвращающий утечки воды. Внешний вид кровли отличается особой привлекательностью, придает зданию аристократичности и оригинальности.

Сама кровля состоит из раздельных картин, соединенных между собой с помощью фальцев. Для их изготовления используется сталь листового или рулонного типа, обязательно с оцинкованным покрытием. Для повышения долговечности конструкции, она обрабатывается специальным напылением из цветных металлов, таких как медь, алюминий, цинк, пурал или пластизор. Самый оптимальный и долговечный в эксплуатации вариант - медь. Несмотря на высокую стоимость такой кровли, она имеет изумительный внешний вид и хорошие эксплуатационные характеристики.

Соединяя между собой кровельные листы, удается получить соединение, называемое фальцем. Различают четыре вида таких соединений:

  • одинарного типа;
  • двойного типа;
  • стоячего типа;
  • лежачего типа.

Первый вариант актуален в том случае, если скаты кровли расположены под углом больше пятнадцати градусов. Второй вариант отличается особой водонепроницаемостью и прочностью, хотя для его обустройства потребуется больше материала и усилий, но результат стоит того. Стоячие фальцы актуальны в соединении полос продольного назначения.

Среди достоинств фальцевой кровли отметим:

  • возможность использования различного напыления, которые придают ей неповторимый оттенок и своеобразность;
  • благодаря фальцевым соединениям кровля не протекает
  • не нуждается в дополнительных крепежных отверстиях, поэтому кровля становится устойчивой к изменениям температурного режима;
  • разнообразие технологий монтажа, материалов, вариаций укладки листов или рулона, позволяет создать интересное кровельное покрытие, которое будет гармонировать с любым зданием;
  • наличие гладкой поверхности обеспечивает быстрое стекание воды и снега;
  • благодаря тому, что материал довольно гибкий, можно обустраивать такую кровлю на любых типах крыш;
  • легкий вес конструкции позволяет не монтировать систему стропил;
  • такая кровля легко обслуживается и ремонтируется;
  • длительность эксплуатации - еще одно важное преимущество данного типа кровли.

Устанавливая фальцевую кровлю, необходимо также узнать и о ее недостатках, таких как:

  • необходимость в специальном оборудовании, которое значительно упрощает процесс выполнения монтажных работ;
  • стальная кровля имеет высокую теплопроводность, поэтому нуждается в дополнительном утеплении;
  • кровля нуждается в обустройстве дополнительных узлов, снижающих ее шумопроизводительность;
  • для того, чтобы обезопасить жилище при грозе, необходимо установить молниеотвод и заземление;
  • на гладкой поверхности необходимо установить задержатели для снега, так как лавины будут падать на землю при больших снегопадах.

Разновидности и технология кровли фальцевого типа

Самая долговечная в эксплуатации кровля из меди, она прослужит ее владельцам более ста пятидесяти лет. Кроме того, данный вид кровли отличается привлекательным внешним видом, так как она имеет особый фактурный рисунок, имитирующий различные материалы. Однако, стоимость такой кровли довольно высокая, хотя она вполне окупается при эксплуатации.

Алюминиевая кровля отличается легким весом, устойчива перед коррозией, механическими повреждениями и разного рода нагрузками. Срок эксплуатации такой кровли достигает отметки в сто лет. Стоимость такой кровли на порядок ниже, нежели медной, однако эксплуатационные характеристики также находятся на высоком уровне.

Также, фальцевую кровлю изготавливают из титан-цинкового покрытия, которое отличается престижным внешним видом, надежностью и прочностью. Кроме того, отличительной чертой данного материала является высокий уровень его пластичности. По истечению определенного срока эксплуатации, кровля покрывается патиной, которая придает ей еще большей элитности.

Самым доступным по стоимости материалом для изготовления фальцевой кровли является обыкновенный металл. Большой спрос такого рода кровли объясняется прежде всего доступной стоимостью покрытия. Длительность эксплуатации данной конструкции достигает отметки в 55 лет. Возможен вариант выбора цвета и внешнего вида стали. Кроме того, покрытие из цинка, обеспечивает защиту кровли от коррозии и разрушения.

Фальцевая кровля - технология монтажа

Фальцевая кровля различается не только по материалам, из которых она изготовлена, но и по технологическим моментам ее установки. В процессе изготовления кровли используют материалы как в листовом, так и в рулонном варианте.

Использование листов - классический вариант, который к сожалению теряет популярность. Главное правило любого монтажа фальцевой кровли - создание в чердачном пространстве особых условий, которые предотвращают образование конденсата на кровли, разрушающего ее.

Инновационным способом монтажа кровли является использование рулонных материалов. Данная технология монтажа отличается наличием более качественных швов, которые легко обустраиваются специалистами.

Среди достоинств рулонной технологии монтажа фальцевой кровли отметим:

  • установка не только стальных листов, но и материала с полимерным слоем, который имеет лучшие эксплуатационные характеристики;
  • использование стоячего двойного фальца, обеспечивающего высокую степень герметичности материалов;
  • использование технологии в различных сферах монтажа кровли, независимо от уклона кровли и ее формы;
  • быстрота и легкость выполнения работ, благодаря мобильности оборудования, используемого при монтаже кровли.

Инструмент для монтажа фальцевой кровли

Правильность использования инструмента в процессе выполнения монтажных работ, на половину обеспечивает длительность эксплуатации кровельного покрытия. Главный инструмент для сооружения зажима, используется в любом случае монтажа, как в рулонном, так и в листовом. Различают два вида инструмента, использующегося при закатке фальца:

  • механическое оборудование;
  • инструмент электрического типа.

Первый вариант подразумевает использование набора из клещей, которые содержат в своем составе две рамки, закрывающие фальцы. С их помощью удается создавать одиночные и двойные фальцы.

Электрическая машинка позволяет ускорить работу в несколько раз, при этом, после выполнения закатывания она самостоятельно останавливается на конечном участке кровли.

Также, при выполнении монтажа фальцевой кровли потребуется наличие инструмента в виде:

  • молотка;
  • пассатижей;
  • ножниц по металлу;
  • киянки;
  • дрели и шуруповерта;
  • уровня и других измерительных приборов.

Дополнительные инструменты, используемые в процессе установки кровли, зависят от индивидуальных особенностей здания и способа монтажа кровельных материалов.

Фальцевая кровля: изготовление и монтаж

Начинать работу по монтажу фальцевой кровли следует выбирая обрешетку, для изготовления которой используется стальной профиль, доска или деревянный брус. Главное требование к обрешетке - ее максимальная ровность, отсутствие углублений.

Фальцевая кровля монтаж инструкция:

1. Изначально производится укладка изолирующего покрытия на поверхность стропильных ферм. Наличие легкой обрешетки обеспечит достаточную вентиляцию подкровельного пространства. Интервал для укладки обрешетки составляет 40 см.

3. Перед началом монтажа листов, установите карнизную часть кровли.

4. На коньковой зоне также установите опорную доску. Для того, чтобы стыки были расположены на кровле равномерно, следует обрезать первый и последний лист, в соотношении с размерами кровли.

5. Обустройте на ендове сплошной дощатый настил.

6. Выравнивание листов производится в соотношении с нахлестом в 4 см. Для фиксации листов на карнизной зоне, используется верхняя обрешетка.

7. На торцевых участках кровли фиксация кровельного материала осуществляется при помощи саморезов и шайб, между которыми установлены уплотнительные прокладки.

8. На стыках между кровельными листами производится укладка снеговых барьеров. Для выполнения продольной состыковки листов, также используйте нахлест.

Особенности монтажа медной фальцевой кровли

Конек и ребра на фальцевой кровле должны отличаться прямолинейностью. Если для изготовления обрешетки используется древесина, то не забудьте о ее покрытии антисептическим составом.

Перед началом монтажных работ, следует зафиксировать карнизы по нижним краям. Также, водосточная система, устанавливается на начальном этапе. На обрешетке фиксируются ендовы, а на стропильной системе, производится установка интиконденсатной пленки, обеспечивающей гидроизоляцию.

Перед началом работы над кровлей, измерьте ее скаты. Скаты прямоугольной формы должны отличаться равными диагоналями. Обустраивая продольные стыки, фиксация листов осуществляется по направлению с нижней части к верху. Если длина одного ската составляет более шести метров, то он собирается из нескольких частей.

Монтаж листов осуществляется с небольшим нахлестом. Устанавливая медную кровлю, разрушается использовать закаточную машинку, которая значительно улучшает герметичность соединений между листами.

Длительность эксплуатации кровли из меди составляет более ста лет, однако, для того, чтобы обеспечить выполнение данного условия, кровля устанавливается на сплошной настил.

Обустраивая настил для фальцевой кровли, следует руководствоваться такими рекомендациями:

  • в обязательном порядке следует позаботиться о наличии специального вентиляционного зазора, который позволяет отвести конденсат, образовавшийся внутри кровли;
  • таким образом, обрешетка предотвращает коррозию металлических деталей и порчу деревянной обрешетки;
  • обрешетка должна позволять снижать шум, образующийся во время дождя.

Сплошное основание обустраивается также в том случае, если уровень уклона кровли составляет менее четырнадцати градусов. Для того, чтобы улучшить герметичность соединения между листами, после закатки швов, воспользуйтесь силиконовым герметиком.

Монтаж самозащелкивющейся фальцевой кровли

Для того, чтобы создать самозащелкивающуюся кровлю используются листы из оцинкованной стали. Листы должны иметь форму больших полотен, которые соединяются между собой при помощи специальных желобков.

Самыми популярными вариантами фальцев являются лежачие и стоячие их варианты, используемые в продольном и поперечном соединении. Самозащелкивающаяся кровля монтируется гораздо быстрее и проще, нежели стандартная фальцевая кровля.

Кроме того, такой тип кровли отличается разнообразием цветовых и текстурных форм. Поэтому, можно подобрать оптимальный вариант, подходящий под конкретное здание.

Для обустройства соединений между листами не требуется особое оборудование, и все работы можно провести самостоятельно, без привлечения специалистов. Кроме того, по завершению монтажа, получается идеальное покрытие, в виде сплошного настила, который абсолютно не пропускает влагу.

Такой вариант кровли подходит даже для крыши, угол уклона которой составляет 8 градусов. Среди преимуществ самозащелкивающейся кровли отметим:

1. Возможность монтажа на различного рода кровлях.

2. Длительный срок эксплуатации.

3. Благодаря особой технологии монтажа обеспечивается надежность соединений, а швы отличаются прочностью и герметичностью.

4. Фальцевая кровля отличается высокими несущими способностями, хорошим противодействием к внешней среде.

Поэтому, выбирая фальцевую кровлю для дома, которую вы планируете устанавливать самостоятельно, рекомендуем остановиться именно на самозащелкивающемся ее варианте, так как такая конструкция не нуждается в применении специального оборудования, для получения качественного соединения между листами. Ремонт фальцевой кровли не составит особого труда, так как при повреждении определенных ее элементов, достаточно произвести их замену.

Фальцевая кровля монтаж видео:

Если рассматривать металлические покрытия, то фальцевая кровля отличается своим стилем. Ее монтаж предусматривает стыковку металла в специальные фальцы, именно так получается герметичный и долговечный настил. Как правило, при покупке материала к нему прилагается инструкция по применению, а если нет, то данная статья поможет вам разобраться во всех трудностях.

Плюсы и минусы фальцевого покрытия

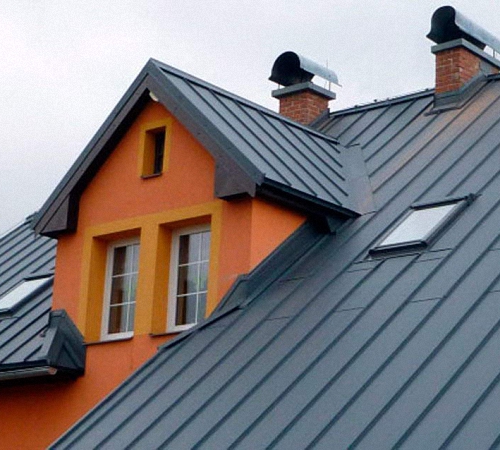

Посмотрев на готовую фальцевую крышу, вы сразу же сможете отметить ее необычный вид по сравнению с другими покрытиями. По сути кровельную плоскость заполняют обыкновенными ровными листами металла, а при помощи фальцезагибочного аппарата их соединяют воедино. Если вы не хотите возиться со сложным устройством, то можете приобрести самозащелкивающийся продукт.

Итак, какими же плюсами обладает данная кровля?

  • Металлическое покрытие обладает высокой прочностью и долговечностью
  • Небольшой вес материала позволяет использовать облегченную стропильную систему
  • Строительство будет экономично выгодным занятием
  • Небольшая стоимость
  • Богатый выбор цветовой гаммы
  • С гладкой поверхности без проблем удаляются атмосферные осадки

Несмотря на такое количество положительных сторон, рассматриваемое покрытие имеет существенные недостатки, а именно:

  • Металл никак не защищает от шума, и в некоторых случаях наоборот его увеличивает. Например, при падающих каплях дождя вы будете слышать сильный шум, впрочем, для некоторых жильцов этот недостаток является привлекательной стороной
  • В процессе монтажа фальцевой поверхности вам понадобится специальные устройства для создания качественных швов, а оно стоит не мало. Единственным приемлемым решением данной проблемы является наем бригады кровельщиков, но так как крыша теряет свою популярность, найти их не так просто.
  • Простой металла не придаст кровельной поверхности эстетики и если хотите красивую крышу, то придется приобретать медь, которая в несколько раз дороже.
  • Фальцевая кровля со временем накапливает электрическое напряжение, которое может быть высвобождено во время грозы, следовательно, на самом верхнем участке кровли необходимо устраивать громоотвод.

Нюансы устройства фальцевой поверхности

Сразу стоит отметить, что металлические листы могут укладываться на крышу, уклон которых составляет порядка 14 градусов. Конечно существуют и уступки, при которых минимальный порог может опуститься до 7 градусов. Если у вас именно такая ситуация, то вам необходимо вместо стандартных швов создать двойные фальцы и уложить металл на сплошную обрешетку. На пологих кровлях все стыки обязательно промазываются герметиками.

Для создания теплой и качественной кровли необходимо позаботиться об теплоизоляционном и гидроизоляционном слое и помимо этого создать хорошую естественную вентиляцию. Некоторые застройщики не хотят устраивать дополнительные слои звукоизоляции, так как им нравится шум дождя, а вот для подавляющего большинства это действие необходимо.

Это можно сделать при помощи изоляции внутренней части кровельного пирога, либо по межэтажному перекрытию.

В качестве крепежных деталей при монтаже кровельных листов надо использовать идентичный материал, т.е. если покрытие выполнено из оцинкованной стали, то и саморезы должны быть из этого сырья. Помимо этого, они должны оснащаться резиновой подкладкой, дабы места крепления не дали течь. Если в течении нескольких десятков лет крыша начнет дребезжать при порывах ветра, то стоит обратить внимание на данные детали.

Так как листовой металл является не очень тяжелым покрытием, то и обрешетку можно выполнять любым способом, а именно: сплошной или разряженной. Если со сплошной все понятно, то шаг элементов разряженной системы должен быть подобран так, дабы листы нигде не провисали. Как правило, металлические крыши служат до 100 лет, но это при соблюдении всех норм и правил строительства, а также качественных профилактических осмотрах.

Далее в статье вы узнаете, как укладывается фальцевая кровля, можно ли в одиночку осуществлять монтаж, инструкция по укладке и видео полезные материалы.

Виды фальцевых швов

Для удобства монтажного процесса металлические листы собирают в один большой на земле. Полученная пластина называется картиной. Фальцавая кровля насчитывает всего 4 способа крепления этих листов между собой.

  1. Одинарный (стоячий, лежачий)
  2. Двойной (стоячий, лежачий)

Если рассматривать данные виды на лучшую герметичность, то максимальные показатели отмечаются у двойного лежачего фальца. Такая поверхность является практически монолитной и подходит для монтажа пологих кровель. Ну и как вы поняли самым слабым в этом списке считается одинарный стоячий фальц. Он применяется на крышах с уклоном от 15 градусов.

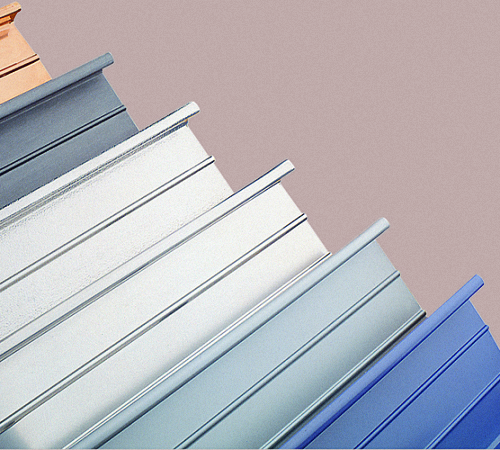

Фальцевое покрытие может быть создано из следующих металлов:

  • Самым экономически выгодным продуктом является лист оцинкованной стали. Его очень просто монтировать, а для защиты материала используется обычная краска, которой хватает на 8-10 лет. Конечно красить кровлю не обязательно, но так на ней через несколько лет появятся пятна и начнется коррозия. Эксплуатационный период крыши из оцинкованной стали составляет 20 лет без ремонта.
  • Сталь, покрытая полимерной пленкой. Данный кровельный настил без проблем может выдерживать длительное воздействие солнечных лучей, а за счет своей яркой структуры является более привлекательным материалом.
  • Самый распространенным металлом считается алюминий. Срок службы такого металла составляет порядка 80 лет. Это очень хороший показатель для сравнительно не дорогого покрытия.

  • Жители частного дома с хорошим достатком могут позволить себе обустроить крышу своего дома медными листами. Этот материал очень устойчив к коррозии и с течением времени лишь набирает прочностные характеристики. Как правило, медные кровли служат до 200 лет , что является далеко за пределами эксплуатации самого здания.
  • Если вам нужна не долговечная, а самая прочная крыша, то обращаю ваше внимание на сплав цинка и титана. Листы из такого материала устойчивы к коррозии и резким перепадам температур, они отличаются своей жесткостью и способны продержаться на крыше более 100 лет.

Выбор материала будет зависеть от потребности жильца и функционального назначения самой постройки, например, если здание является временным, то лучше не тратить на него дорогие продукты.

Монтаж фальцевой кровли

Весь процесс устройства данного кровельного покрытия можно разделить на несколько этапов:

  1. Подготовительная работа
  2. Устройство карнизной и ветровой планки
  3. Монтаж доборных элементов

Итак, теперь более детально о каждом из пунктов.

Подготовительные процессы

На этом этапе очень важно купить качественный продукт и обзавестись хорошим инструментом.

Для устройства поверхности используются следующие продукты:

  • Рулонный или листовой металл, который будет настилаться на крышу
  • Доборные элементы (карнизные планки, конек, ендова и т.д.)
  • Балки сечением 5х5 сантиметров и доски подходящих размеров
  • Детали водостока
  • Элементы крепежа, в том числе и кляммеры. Если длина ската вашей крыши превышает 10 метров, то применяются скользящие, а при других условиях – неподвижные

Фальцевая кровля имеет нечеткие размеры. Она может создаваться любой длины и ширины, но наиболее качественная поверхность получается тогда, когда на лист металла полностью закрывает скат. Как вы понимаете количество материалов будет полностью зависеть от размеров вашей кровли. Дабы сократить ее отходы лучше всего создать своеобразный чертеж, на котором будут учитываться все малейшие детали, помимо этого наименьшими отходами обладает рулонный металл.

Главный инструмент кровельщика при создании фальцевой кровли конечно же устройство, которое создает такие швы, но для качественного настила потребуется использовать еще некоторые приспособления, а именно:

  • Ножницы для резки металла (в качестве альтернативы можно воспользоваться электроножницами или ниблером)
  • Измерительный прибор
  • Регуляторы (уровень, отвес)
  • Пила по дереву
  • Дрель со всеми насадками
  • Киянка
  • Пистолет с герметиком
  • Молоток
  • Прочее

Если вы задаетесь вопросом, что включает в себя последний пункт, то я на это отвечу следующим образом. В строительстве даже однотипное строительство не бывает одинаковым и в, казалось бы, идентичных ситуациях можно воспользоваться разными инструментами.

Сборка стропильной системы, устройство гидроизоляции и обрешетки

Так как металлические листы обладают небольшой массой нет нужды устраивать стропильные ноги близко друг к другу. После определения оптимального шага поверх них крепится гидроизоляционная мембрана, а, чтобы эта работа протекала максимально быстро и качественно за ранее необходимо обзавестись контрейками (сечение должно быть не менее 30х60 миллиметров). Что касается их длины, то она должна соответствовать ширине рулонной мембраны, а это 1,5 метра. Как правило, под контрейки подкладывается уплотнитель, который играет роль герметика и блокирует доступ влаге через отверстия, оставленные в результате крепления.

ВАЖНО: Все деревянные элементы, которые используются в стропильной системе должны пройти обработку специальными растворами. Антисептики и антипирены надежно защитят пиломатериалы от гниения и возгорания.

Устройство гидроизоляционного полотна должно проходить четко слева направо и двигаться снизу-вверх. После крепления первой полосы материала, укладку второго производят с нахлестом в 15 сантиметров. В качестве стыковочного материала применяют строительный скотч, либо бутиловую ленту. Помимо своей основной задачи, данный материал создает барьер для выхода тепла, что положительно сказывается на всей крыше. Стоит заметить, что нижняя часть гидроизоляционной мембраны обязана выводиться на верхнюю часть свеса Таким образом скопившаяся влага на материале будет отводиться в водосточную систему, которая монтируется еще до начала данного процесса.

В качестве альтернативного варианта стандартной обрешетки из пиломатериалов можно использовать стальной профиль, но, как правило, все от этого отказываются. Деревянные элементы разряженной обрешетки должны обладать надежным сечением: 30х100 или 50х100 миллиметров. В случае создания медной кровли основание под нее создается сплошным, а все другие материалы можно укладывать на разряженную, шаг досок которой составляет 20-25 сантиметров. В качестве дополнительной защиты ендова фальцевой кровли и края скатов обустраиваются сплошной обрешеткой.

Устройство кровельных планок

Одним из нюансов фальцевой кровли является то, что нижняя часть крыши, соприкасающаяся с водосточной системой должна монтироваться до основных элементов. Это можно проделать при помощи монтажа карнизной доски, но если вы еще не закупили данный элемент, то можно создать его временную альтернативу. Для этого на свес устраивается угловая планка, а поверх нее, с нахлестом в 2 сантиметра, крепится лист металла, который и будет являться сборником влаги.

После работы с отводом воды можно приступать к созданию основания под ветровые планки. В качестве этого сгодятся обычные брусья сечением 30х50 миллиметров.

Сборка картин и их крепление на скате

Укладка металлических листов фальцевым методом может проводиться всего двумя способами:

  1. Традиционный метод. Сборку картин производят на земле и после их подъема крепят на скате. Симметричное расположение позволяет создать красивый внешний вид крыше в целом. Весь процесс устройства можно расписать в нескольких словах. Картины поднимают на кровельный скат, раскладывают в нужном порядке и соединяют их при помощи одинарного или двойного фальцевого шва. В случае настила металла на большие объемы, помимо вертикальных швов применяют и горизонтальные.
  2. Современный метод . Данная технология обладает некоторыми сложностями, так как для устройства настила используется металл в рулонах. Перед укладкой его разрезают на необходимые картины, соблюдая нужную длину и создавая загибы для будущих швов. Как правило, на таком металле создается двойной фальц с последующей обработкой герметиком.

Если вы собираетесь делать все самостоятельно, то самым подходящим вариантом будет является приобретение металлических листов с самозащелкивающимся механизмом.

Немаловажным нюансом является доставка материала на поверхность крыши. Она должна проводиться по всем правилам и нормам. Самые важные из них это:

  • Нельзя проводить кровельные работы в ветреную погоду
  • Весь материал должен доставляться на крыше по одной штуке
  • В работе должны находиться 3 человека. Два из которых будут подавать, а один принимать
  • При большой массе продукта воспользуйтесь длинными лагами

После того, как материал доставлен на поверхность, можно приступать к монтажу кровельного покрытия.

Весь процесс начинается с так называемой стартовой картины. Ее при помощи саморезов крепят к ветровой планке так, дабы образовался выступ. Опытные кровельщики советуют не докручивать саморез до конца и оставить где-то оборот. Этим вы предотвратите деформацию металлического листа в процессе его нагревания. При использовании материала без самозащелкивающихся механизмов крепление к обрешетке производится при помощи кляммеров.

Если длина листов не была подобрана верно, и она гораздо меньше ската, то укладка настила должна проводиться слева. Последний лист металла должен подрезаться так, чтобы он выступал за ее пределы на 30 сантиметров. После чего этот край загибается вверх.

При возникновении каких-либо вопросов посмотрите, как проводится монтаж фальцевой кровли на данном видео:

Монтаж доборных элементов

Работа по устройству крыши завершается монтажом доборных элементов, а именно: конька, защитных фартуков, ендов и других менее важных элементов.

Так как крыша металлическая, необходимо позаботиться о качественной вентиляции. Как правило, большинство застройщиков используют вентилируемые коньки и это является максимально рациональным поступком. Зачастую на металлических крышах в чердачных помещениях воздух очень увлажнен, следовательно, металл очень скоро начнет подвергаться коррозии. Дабы отводить увлажненные пары монтируется данный элемент.

Конек устраивается аккурат на загнутые вверх части картин, а если на скате они отсутствуют, то крепление происходит при помощи специальной Z-планки. Ее тело имеет перфорацию, что положительно сказывается на вентиляции в целом. Коньковой элемент, как правило, подбирается под архитектурный дизайн. Его выпускают полукруглым, треугольным и плоским.

Если крыша вашего дома имеет сложную стропильную систему, то в местах стыковки плоскостей образуется угол, называемый ендовой. Такие элементы нельзя оставлять без внимания, так как они наиболее подвержены воздействию влаги. Помимо стока для воды, ендова должна оснащаться сплошной обрешеткой и гидроизоляционным слоем, точно так же, как и свесы кровельной плоскости. Крепить гидроизоляционный материал лучше всего строительным степлером, а для большей герметизации места стыковки промазываются мастикой.

Ремонтные работы на фальцевой кровле

Любой ответственный хозяин частного дома знает, что ежегодные профилактические осмотры кровельной поверхности являются неотъемлемой частью проживания. Их минимальное количество составляет 2 раза, один из которых приходится на теплую часть весны (когда снег на крыше начинает таять) и на осень (для подготовки здания к зимовке). В течении этого процесса должны выявляться недостатки, которые могут вызывать течь.

Стоит отметить, что в большинстве случаев причины незначительны и могут потребовать замены герметика или крепежных элементов картин, но если игнорировать ежегодные профилактические осмотры, то возможно придется менять несколько картин.

Как вы уже знаете привлекательным для застройщиков является алюминиевая и оцинкованная поверхность. Дело в том, что их проще всего ремонтировать. Для заделывания проблемного места можно воспользоваться устройство заплатки. Кстати, если вы собираетесь это делать, то после окончания процесса не забудьте защитить только что созданные швы.

Самым простым способом ремонта алюминиевой кровли считается заплатка на саморезах. Для этого необходимо найти кусок материала, который будет закрывать проблемное место на 10 сантиметров с каждой стороны. Далее прикладываем его к основанию и крепим саморезами. После этого в швы заливается специальный кровельный клей. Процедура с заполнением швов повторяется несколько раз в течение всего дня.

Наиболее частыми причинами образования протечек является:

  • Большой шаг элементов обрешетки, что вызывает провисание листов
  • С течением времени стропильная система изменила свою геометрию и подвергла листы металла деформации
  • Нарушение герметичности швов
  • Металлическое покрытие начало коррозировать или механически повредилось

Протечки ни в коем случае нельзя игнорировать, так как это приведет к загниванию стропильной системы, следовательно, придется ремонтировать всю крышу целиком, а вернее создавать ее заново.

В процессе эксплуатации могут возникнуть моменты, когда при сильных порывах ветра кровельные листы начинают дребезжать. Причина этому кроется в крепежных элементах. Проверьте их и при необходимости замените на новые.

Если после прочтения данной статьи вам все еще не понятно, как укладывается фальцевая кровля, а видео ничем не помогло, то единственным рациональным решением будет вызов специалистов. Они не только помогут разобраться со всеми трудностями устройства кровельного покрытия, но и дадут гарантию на свою работу.a
