Решение самостоятельно организовать подогрев пола с помощью водяной системы отопления порождает вопрос: «Как правильно спроектировать и смонтировать теплый пол водяной своими руками?» Эта система довольна сложна в установке. Но эта «сложность» компенсируется дальнейшим удобством эксплуатации и более комфортным обогревом помещения, в сравнении с радиаторным отоплением. Удешевить установку теплого пола можно способом исключения из процесса работ услуги квалифицированных мастеров, то есть на свой страх и риск взять весь процесс монтажа в свои руки. Необходимо правильно рассчитать, выбрать и закупить необходимые материалы, подготовить поверхность пола для монтажа отопительной системы и… просто сделать это!

Что такое теплый водяной пол?

Теплый водяной пол - это вариант популярных сегодня отопительных систем. Для правильно сделать монтаж водяного теплого пола, необходимо располагать базовой информацией о монтаже водяных систем и знать «подводные камни» такого процесса. Ведь кажущаяся простота на практике оборачивается массой вопросительно-проблемных ситуаций, которые при наличии опыта можно было бы предусмотреть заранее.

Принцип действия и устройство водяного теплого пола довольно простое - теплоноситель, нагретый котлом до определенной температуры, циркулирует по специальному трубопроводу, смонтированному в полу помещения, передавая ему тепло от теплоносителя в трубах.

Успокойтесь! Наш негативный опыт знания случаев протечки отопительных систем, вселяет страх, а вдруг появится протечка? Что с полом?.. Что с соседями? Какие слова от них можно услышать в такой ситуации?

Сегодняшние «развитые» технологии предлагают в услужение людям такие специальные трубы для теплого водяного пола, которые (при правильном монтаже) фактически исключают возможность повреждения трубопровода в полу!

Список необходимых материалов

Надежное устройство теплого водяного пола предполагает использование качественных комплектующих материалов, список которых желательно составить заблаговременно и закупить разово, чтобы не «прокатывать» километры в ближайший или выгодный строительный супермаркет.

Вот примерный список необходимых материалов:

Средства теплоизоляции: пенополистирольные фольгированные маты или плиты из экструдированного пенополистирола (при больших нагрузках на пол).
Демпферная лента (самоклеющаяся) толщиной от 5 до 10 мм.
Сетка арматурная (Закрепляет стяжку, но может использоваться и для монтажа на ней трубы отопления).
Труба металлопластиковая или полиэтиленовая (Что выбрать? Как рассчитать? Читайте ниже!)
Крепления для труб (скобы, планки монтажные, поворотные дуги и пр.)
Дополнительные ингредиенты в бетонную смесь пола (пластификаторы, наполнители и пр.)
Коллекторные системы (гребенки) для подключения контура (ов) системы теплого пола. А также шкаф для их «эстетического» монтажа.

Готовим и утепляем поверхность под водяной теплый пол

Перед тем как сделать водяной теплый пол, готовим «плацдарм» для монтажных работ, а именно оптимизировать состояние бетонной основы, на которой будет монтироваться трубы для теплого водяного пола.

3.1 Демонтируется старая стяжка, если таковая имеется, до основания.

3.2 Основание пола выравнивается строго по горизонтали - устраняются перепады высот до 10 мм.

3.3 Путем укладки гидроизоляционного материала проводится гидроизоляция основания. В многоэтажном доме, например, такая гидроизоляция избавит Вас от необходимости делать ремонт у соседей снизу, если вдруг теплый пол «протечет». В частном доме или на первом этаже такая гидроизоляция будет серьезным препятствием для медленного, но «уверенного» проникновения влаги (сырости) из грунта в толщу бетонной стяжки теплого пола.

3.4 По периметру (вдоль стен) проклеивается демпферная лента, предназначенная для дальнейшей компенсации теплового расширения бетонной стяжки при нагреве системы теплого пола.

Обратите внимание! Теплый пол может монтироваться с использованием нескольких «зонных» контуров в одном помещении. Это позволяет дифференцированно устанавливать температурный режим в различных частях помещения. При наличии нескольких контуров между ними также прокладывается демпферная лента.

3.5 Надеюсь, Вы планируете обогревать свой пол, а не потолок соседей или землю под домом. Если это так - позаботьтесь об утеплении основы пола.

Утепление пола выполняют несколькими способами, исходя из расположения помещения и типа отопления в нем.

Помещение первого этажа, расположенного на грунте или над неотапливаемым подвалом, следует утеплить «серьезно»: например, листы пенополистирола (толщина от 50 до 100 мм), уложенные на слой керамзита.
Пол квартиры, с соседями снизу, достаточно будет «укрыть» листами экструдированного пенополистирола (20-50 мм).
В случае использования водяного теплого пола, как дополнения к радиаторам отопления в помещении, достаточно будет проложить слой фольгированного(фольгой вверх) вспененного полиэтилена (пенофола).

Интересная возможность! При наличии достаточных средств, для оптимизации процесса теплоизоляции можно использовать специализированные маты утепления с уже подготовленными каналами для прокладки труб в них.

3.6 Следующим шагом закрепляется армирующая сетка, предназначенная для «якорной» фиксации бетонной стяжки, закрывающей систему труб теплого пола.

Внимание, экономия! К этой же армирующей сетке можно прикрепить трубы системы отопления обычными пластиковыми хомутами-стяжками. Это позволит немного сэкономить средства, исключив из списка покупок крепежные элементы для труб теплого пола.

Посмотрим на «околостенный» фрагмент разреза «пирога» теплого пола:

Проектирование и расчет параметров теплого пола

Трубы

Оптимальным вариантом для устройства теплого пола является полипропилен или сшитый полиэтилен. Стоимость монтажа теплового пола водяного при использовании полиэтиленовых труб несколько возрастет.

При использовании полипропилена желательно выбрать трубы, армированные стекловолокном, так как полипропилен сам по себе имеет значительный коэффициент температурного расширения. Стекловолоконная «арматура» препятствует расширению полипропиленовой трубы, что в свою очередь, позитивно влияет на качество бетонной стяжки теплого пола.

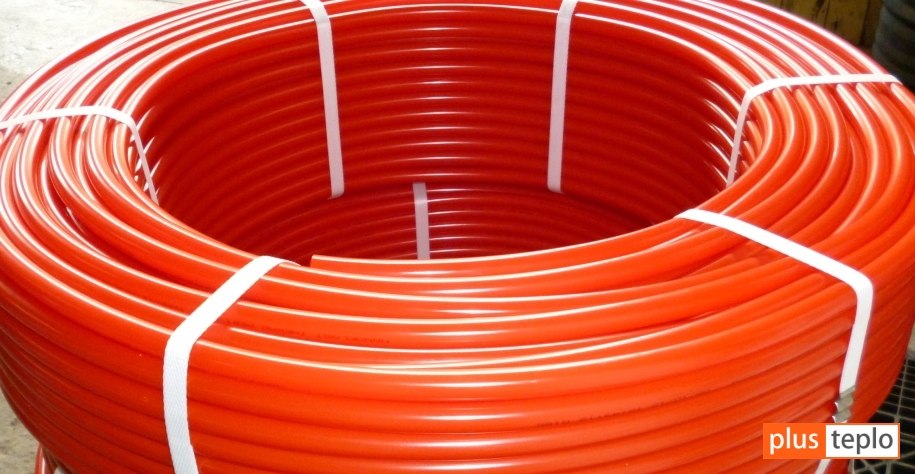

Трубы из сшитого полиэтилена получили широкое распространение сегодня и имеют менее «значимый» температурный коэффициент расширения.

Размер трубы - диаметр 16-20 мм.

Максимальная температура нагрева - не менее 95 о С.

Максимальное давление - не менее 10 атм.

Коллекторная система

Конструкция водяного теплого пола при использовании более одного контура отопления пола предполагает использование коллекторного шкафа со всеми необходимыми устройствами для подключения и управления контурами отопления теплого пола.

Коллектор - это металлическая труба-«гребенка» с патрубками для подключения контуров отопительных приборов. Коллектора предназначены для обеспечения возможности дифференцированного регулирования различных контуров отопления.

Коллекторы оснащаются или отсекающими или регулировочными кранами. Отсекающие краны предназначены только для полного отключения контура отопления от системы (дешево, но неудобно), а регулировочные позволяют плавно изменять подачу теплоносителя в контур отопления.

Обязательно в коллекторе должен присутствовать воздушный клапан, а также сливной отвод.

В коллекторном шкафу собирается коллекторная группа, которая обычно состоит из двух (подающей и обратной) «гребенок», на которых смонтированы необходимые вентили.

Коллекторный шкаф необходимо проектировать при разработке всей системы отопления дома или квартиры. Желательно, чтобы это было равномерно удаленное от всех отопительных приборов место, обычно в нише стены чуть выше уровня пола. Коллектор подбирается исходя из количества контуров отопления, подключаемых к нему.

Коллекторный шкаф ОБЯЗАТЕЛЬНО должен быть установлен выше уровня теплых полов. От него трубы должны идти только вниз – иначе система отвода воздуха не сможет нормально функционировать.

Внимание! — Зачем так сложно? - спросите Вы. И будете правы. Коллекторная группа стоит недешево и… Если вы используете один контур отопления теплого пола и не хотите «усложнять» систему за дополнительные расходы, можно провести монтаж водяных теплых полов к магистральным трубам с помощью «тройников» с обязательной установкой регулировочных вентилей на подающей и обратной трубе.

В коллекторную группу можно установить терморегулятор для водяного теплого пола. Существуют коллекторы с электромеханическими сервоприводами на клапанах, позволяющие полностью автоматизировать «климат» контроль за теплыми полами и радиаторами отопления всего дома. Устанавливаемые в них специальные предварительные смесители, подают в контур теплого пола для обеспечения необходимой температуры нагрева уже смешанную горячую и холодную воду. Устанавливать такие системы в частном доме, где тепловые нагрузки на различные контуры отопления резко не колеблются, нецелесообразно (Стоимость теплого водяного пола при этом возрасте мгновенно) даже в случае, если Вы монтируете теплый пол водяной своими руками.

Расчет труб теплого пола

Как рассчитать теплый пол для его эффективной работы? Ведь для каждого помещения необходимо производить индивидуальный расчет контуров отопления. Для этого можно воспользоваться специализированными компьютерными программами или услугами доступных Вам проектных организаций.

Неправильный расчет теплого пола водяного или полное игнорирование такового (монтаж системы «на глаз» да еще без опыта подобных работ) могут привести к появлению тепловой «зебры» на полу (чередование теплых и холодных зон), неравномерному прогреванию пола в помещении, утечке тепла в холодных неизолированных зонах.

Параметры, учитываемые при расчетах:

линейные размеры помещения;
материал и наличие теплоизоляции стен и перекрытий;
вид теплоизолирующего материала под теплый пол;
тип чистового покрытия пола;
материал и диаметр труб системы теплого пола;
температура «входящей» воды (зависит от мощности котла системы отопления).

Исходя из этих параметров, определяется длина контура отопления, шаг трубы, а также схема расположения трубы в бетонной стяжке (Более подробно об этом ниже). Эти параметры будут определять мощность теплоотдачи пола помещения.

Способы монтажа и схемы укладки труб теплого пола

Существует несколько практических способов закрепления труб теплого пола на подготовленной поверхности:

Использование специальных профилей с гнездами крепления для трубы, которые крепятся к поверхности пола дюбелями. Такие профиля дают возможность легко и равномерно проложить трубу.

Закрепление труб на матах с бобышками (при использовании специализированного теплоизоляционного материала для пола).

Теплые полы водяные своими руками с использование теплоизоляционных матов.

Закрепление трубы к армирующей сетке с помощью пластиковых стяжек. Петлю стяжки при этом следует оставлять свободной, учитывая возможные тепловые деформации трубы при нагреве.

Закрепление трубы к армирующей сетке с помощью пластиковых стяжек

Вот так выглядят готовые смонтированные контуры водяного пола при различных видах крепления трубы:

Труба обычно укладывается с шагом от 100 до 300 мм. Принцип прост: чем меньше шаг, тем больше мощность! Но при «мелком» шаге возрастает общая длина контура отопления теплого пола, что увеличивает гидравлическое сопротивление. Кроме длины трубы на гидравлическое сопротивление влияет каждый ее поворот.

Контуры длиной более 100 м необходимо разбивать на несколько и устанавливать коллекторную систему. Контуры необходимо делать примерно одинаковыми (по длине и количеству поворотов), чтобы уравнять их гидравлическое сопротивление.

Внимание! Для каждого контура используется один ЦЕЛЬНЫЙ отрезок трубы. Использовать стыки, муфты в стяжке пола НЕДОПУСТИМО! Поэтому необходимо обязательно рассчитать необходимую длину трубы до ее покупки или монтировать трубу на пол из цельной бухты (в случае закупки таковой при масштабных работах).

Расчет контура для каждого помещения выполняется отдельно. Один контур теплого пола не может быть использован для обогрева двух смежных помещений, особенно при различных температурных режимах в них. Например, нельзя прокладывать один контур теплого пола в гостиной и лоджии. Фактически все тепло будет уходить на обогрев лоджии, а гостиная будет плохо прогреваться, особенно если вода поступает в ее контур после прохождения по контуру лоджии.

Теплый пол водяной монтаж которого выполнен без соблюдения элементарных практических рекомендаций, вместо тепла в дом может принести проблемы.

Для лоджии, мансарды, веранды, прихожей необходимо рассчитать и проложить свой контур, подключенный к коллекторной системе.

Труба попадает на место прокладки обычно в виде бухты. Поэтому… Нельзя вытягивать трубу из бухты (а это так легко получается) - ее необходимо разматывать постепенно, укладывая и закрепляя на полу.

Радиус изгибов труб - критическая величина! Он не должен быть меньше (для полиэтиленовых труб) пяти диаметров. При критическом перегибе трубы на изгибе может образоваться белесая полоса, то есть образовался залом. Трубу с заломом не рекомендуется укладывать в стяжку из-за возможного повреждения в дальнейшем процессе эксплуатации при высоких температурах и давлении.

При прокладывании труб через стены (при подключении к коллектору) их необходимо «одевать» в утеплитель из вспененного полиэтилена. А для подключения к самому коллектору для полиэтиленовых труб используется или обжимной фитинг или евроконус.

Выбор схемы укладки определяется индивидуальными параметрами помещения и функциональным назначением различных его зон.

Например, укладка теплого водяного пола производится таким образом, чтобы сначала горячий теплоноситель попадал в холодную зону комнаты (возле окон, балкона, внешних стен), а затем прогревал остальную часть помещения. Такой функциональностью обладает схема «змейка». Оптимальный равномерный нагрев помещения правильной формы легко можно обеспечить, расположив трубу в виде «спирали».

Заливка стяжки теплого пола и монтаж чистового напольного покрытия

После завершения монтажа труб теплого пола ОБЯЗАТЕЛЬНО необходимо провести их проверку под высоким давлением. Для этого проводится опресовка системы давлением не ниже 5-6 атм на протяжении 24 часов.

После визуального контроля труб на предмет протечек, вздутий или расширений выполняется заливка бетонной стяжки, которая проводится при наличии рабочего давления теплоносителя в трубах системы.

Включать систему отопления на нагрев для «скорейшего высыхания бетонной стяжки» ПРОТИВОПОКАЗАНО для последней.

На что еще следует обратить внимание:

При заливке бетонной стяжки под чистовую керамическую плитку ее толщина должна составлять 30-50 мм, а расстояние (шаг) труб 100-150 мм. Это позволит исключить возможность появления эффекта «тепловой зебры».
Стяжка под ламинат, линолеум может выполняться более тонкой, но в таком случае желательно использование еще одной армирующей сетки, уложенной под стяжкой поверх труб контура отопления.

Внимание! В случае использования теплых полов не следует под ламинат укладывать слой теплоизолятора! Пропустите тепло к Вашим ногам.

Монтаж чистового напольного покрытия можно производить по истечении срока в 28 дней с момента заливки! Не торопитесь! Дайте возможность стяжке «успокоиться».

В случае организации теплых полов на деревянных старых полах можно использовать такой способ укладки труб.

Запуск системы

Запуск системы производится с наступлением холодов. При первоначальном запуске время прогрева полов может быть достаточно большим. Это определено инертностью напольного теплоизолирующего «пирога». Зато в дальнейшем эта инертность будет играть позитивную роль. Например, при аварийном отключении котла полы будут оставаться теплыми достаточно продолжительное время.

Пусть Вашем доме обеспечат комфорт и уют теплые полы водяные своими руками (Вашими) сделанные.

Теплый пол широко применяется как дополнительное отопление во многих современных домах. Эта технология обогрева получила широкое распространение не только из-за очевидного комфорта, но и из-за экономии энергоресурсов. В данной статье рассмотрены особенности монтажа такой системы своими руками.

Особенности

Теплый водяной пол представляет собой уложенную по особой схеме систему труб. Эту схему выбирает непосредственно хозяин дома. От котла горячий теплоноситель циркулирует по трубам, его температуру регулируют термостаты. После остывания жидкость движется обратно в котел, возобновляя процесс. Коллектор – узел для регулирования отопления, который объединяет разные потоки нагретой жидкости.

Котел работает не только на электричестве, но еще и на газовом, твердом или жидком топливе. В состав многих моделей котлов включен насос для циркуляции. Технология установки требует произвести предварительный расчет мощности насоса: обогрев пола требует высоких затрат электричества.

От качества и надежности выбранных труб зависит эксплуатационный срок системы. Принято использовать как ПВХ, так и металлопластиковые трубы из-за долгого срока их службы. Тем не менее, жильцы предпочитают использовать второй вариант. Металлопластиковые трубы надежнее, хорошо работают на изгиб и могут принимать любую форму.

Коллекторно-смесительный узел, помимо распределения теплоносителя по контурам, выполняет ряд следующих функций: контролирует расход воды, регулирует ее температуру, а также удаляет из труб воздух.

Конструкция такого прибора включает в себя:

Коллекторы, оснащенные перекрывающими вентилями, балансировочные клапаны и устройство учета расхода;
Работающий в автоматическом режиме воздухоотводчик;
Набор фитингов, соединяющих отдельные элементы;
Дренажные краны для слива;
Закрепляющие кронштейны.

Систему можно самостоятельно собрать и подсоединить, что не сложно, но экономно.

Водяной теплый пол кладут в три этапа. Такой «пирог» состоит из отражающей подложки, контура нагрева и финишного покрытия. Пленка с зеркальным напылением может защитить контур от потерь тепла, поэтому используется как экран.

Приведенное устройство существенно отличается от полов с электрическим отоплением. Водяной теплый пол имеет сложную структуру и обойдется дороже в процессе установки, но позволит сэкономить при эксплуатации. Регулировка отопления ТВП сложнее. Начальный подогрев электрических полов дольше, чем у водяных.

Электричество следует делать главным источником тепла при маленькой площади комнаты, в то время как в больших помещениях целесообразнее использовать водяную систему.

Технология

Трубы из пластика или металла погружаются в стяжку из цемента. Под действием насоса по ним движется теплоноситель, получивший тепло от котла. Он нагревает стяжку и движется обратно к котлу. Благодаря конвекции температура стяжки передается на поверхность. Если ВТП – единственный источник тепла, то степень нагревания регулирует котел.

Если водяное отопление только дополняет радиаторное, то балансировку температуры осуществляет смесительный узел. Холодный и горячий воздух смешивается в заданных пропорциях. В качестве теплоносителя может выступать как обычная вода, так и антифриз.

Преимущества и недостатки

Прежде чем принимать решение о установке ТВП, необходимо ознакомиться со всеми слабыми и сильными сторонами этой системы отопления.

Среди положительных примечательно следующее:

Экономичность. При сравнении с электрическим отоплением, водяной пол дешевле обслуживать. Такую систему наиболее выгодно устанавливать в частном доме.
Комфорт. Нагретый воздух распределяется по всей поверхности пола. Это исключает возможность получения термических ожогов и обеспечивает приятные ощущения.
Безопасность. Устройство скрыто под напольными плитами, что сводит к минимуму риск получения травмы.
Экологичность. Электрическая система отопления создает небезопасное электромагнитное поле. ТВП такое поле не вырабатывает, поэтому не нарушает здоровый микроклимат в комнате. Эта система полностью соответствует санитарно-гигиеническим нормам.

Эстетичный внешний вид. Полное отсутствие громоздких конструкций не препятствует реализации дизайнерских идей, не вносит дисбаланс в интерьер и не скапливает грязь и пыль.
Альтернативная система отопления позволяет значительно расширить полезную площадь помещения .
ТВП работает абсолютно бесшумно , поэтому не оказывает негативного воздействия на обитателей квартиры – для жителей больший городов этот пункт особенно актуален.
Отапливаемый пол препятствует образованию сырости , потому его предпочитают использовать в ванной.

Не стоит забывать и о существенных недостатках:

Сложность монтажа. Перед укладкой необходимо аккуратно выровнять и подготовить черновую поверхность. Покрытие включает в себя три слоя, каждый из которых требует учета всех тонкостей установки.
Невозможность укладки ТВП в небольших коридорах или на лестничных пролетах без дополнительного монтажа радиатора.
Трудность устранения неисправностей. Даже для частичного ремонта системы потребуется демонтаж пола.

Водяную систему предпочтительнее устанавливать в частном доме. Из-за возможных протечек, а также риска скачков давления в центральной системе теплоснабжения данную систему не рекомендовано монтировать в многоэтажках. В процессе монтажа «пирог» подложки может значительно утяжелить плиты перекрытия, а это опасно для домов старой постройки.
При длительном обогреве такой пол может значительно пересушить воздух, поэтому его лучше не стелить в изначально сухих помещениях. Влажность можно восполнить установкой аквариума или покупкой домашних растений.

Устройство

Водяной пол – многокомпонентная система. На сегодняшний день часто применяется «мокрая» технология монтажа: при настиле используются «мокрые» строительные процессы, например, заливка цементной стяжки. Процесс укладки сухих полов значительно проще, но применяются они, по большей части, в деревянных частных домах.

Такой пол укладывается несколькими способами:

Первый способ самый популярный – бетонная стяжка.

Цель следующего способа заключается в монтаже контуров внутри специальных отверстий в пенополистироле. Пазы приходится вырезать самостоятельно. Это немного удлиняет процесс монтажа.
Укладка в траншеи внутри листов фанеры преимущественно используется в домах с деревянным напольным покрытием.

В типовой конструкции «пирога» покрытия при первом способе укладки основанием служит бетонная плита перекрытия или грунт. Основное требование – устойчивость и прочность. Поверх основания укладывается пленка пароизоляции из полиэтилена или пергамина толщиной около 0,1 мм. Следующий слой – утеплитель. Он должен обладать низким коэффициентом теплопроводности и высокими механическими показателями, поэтому предпочтение отдают изолятору из экструдированного пенополистирола.

Новый слой – стяжка из смеси цемента с песком и добавлением пластификатора для достижения требуемой подвижности и снижения отношения воды и цемента. В смесь погружаются контуры труб и проволочная сетка, шаг ячеек – 50х50 или 100х100 мм. Оптимальная высота стяжки над трубами для обеспечения равномерного распределения тепла и повышения прочности конструкции – 5 см. Но также допускается понизить ее до 3 см.

Чтобы компенсировать тепловое расширение стяжки на границах контуров отопления и в местах соприкосновения со стенами, монтируется демпферная лента толщиной не менее 5 мм. Финишный слой может быть представлен как в виде керамической плитки, так и другими видами покрытия: линолеум, ламинат или ковролин.

Все зависит от функциональной зоны расположения полов. Важно знать, что пожароопасные типы покрытий требуют строгого соблюдения режима подогрева.

Установку контуров можно произвести по-разному.

Рассмотрим некоторые варианты, их плюсы и минусы:

«Змейка» – самый легкий в исполнении, но менее распространенный вариант монтажа контуров. Недостаток – разница температур около 5-10 градусов по всей поверхности. Горячая жидкость при движении от коллектора и обратно остывает, поэтому центр помещения, как правило, прохладнее, чем стены.
Установка труб «улиткой» достаточно сложна в установке, но помогает обеспечить равномерное распределение температуры по периметру комнаты. Прямое и обратное движение теплоносителя протекает внутри друг друга. Этот способ получил более широкое распространение.

Монтажные системы принято комбинировать. Для поддержания нужного режима обогрева помещения строители советуют уложить краевые зоны первым способом, а по центру пола пустить трубы по спирали.

Шаг укладки – необходимое расстояние между витками контура. Он имеет прямую зависимость от диаметра труб. Неравномерное соотношение может стать причиной возникновения пустот или перегрева, нарушения целостности системы отопления. Грамотно выбранный размер шага может снизить нагрузку на коллектор. Расстояние это варьируется от 50 до 450 мм.

Шаг может быть как постоянным, так и переменным, на это влияет функциональные зоны помещения. Для комнат с жестко регламентированными требованиями обогрева изменение шага контуров недопустимо. Однако правильно выбранный размер может сгладить перепад температур.

Как выбрать трубы?

Требования, предъявляемые к трубам зависят от условий их эксплуатации. Главный критерий – высокая защищенность от коррозии. Материал не должен разрушаться со временем, от высокой температуры или химического состава теплоносителя. Необходимо выбирать трубы со специальным «противокислородным барьером», препятствующим процессам диффузии на границе стенок материала.

Использование сварных труб из любого материала недопустимо в монтаже закрытых контуров. Стальные, оцинкованные или нержавеющие трубы подойдут только для перемещения теплоносителя от котла до коллекторов. Соединение труб – уязвимое место ТВП, поэтому идеальный контур укладывается из единого отрезка трубы. Материал таких труб должен быть пластичным, устойчивым к образованию трещин и способным сохранить заданную форму.

Внешний диаметр труб должен достигать 16, 20 или 25 мм. Важно не забывать, что сужение контуров сознает лишнюю нагрузку на оборудование, а значительное расширение утяжеляет стяжку за счет поднятия пола.

Бетон оказывает значительное давление, поэтому трубы следует выбирать высокой прочности. Стенки должны справляться не только с внешней нагрузкой: скачки давления теплоносителя могут достигать 10 бар. Также материал должен выдерживать температуру до 95 градусов, чтобы обеспечить сохранность системы.

Распространенные ошибки заключаются в выборе труб с внутренней шероховатой поверхностью. Гидравлическое сопротивление в таких системах достаточно велико, что приводит к появлению нежелательного шума циркулирующей жидкости.

Приведенным выше условиям отвечают лишь некоторые виды материалов:

Трубы из полипропилена. Данный материал отличается низкой себестоимостью. Среди механических характеристик полипропилена можно выделить низкий уровень теплоотдачи и отсутствие пластичности. Трубы из такого материала не подходят для монтажа теплого водяного пола. Даже после трудоемкой сварки такая система останется ненадежной.
Медные. У этого материала хорошая теплопроводность и высокая динамическая прочность. У современных образцов на внутреннюю поверхность нанесена специальная полимерная пленка, повышающая их механические свойства. Среди имеющихся недостатков можно выделить сложность монтажа и высокую стоимость.

Стальные гофрированные трубы. Фитинговые соединения конструкций из этого материала считаются надежными и допускаются при установке ТВП. Нержавеющая сталь хорошо работает на сгиб и не поддается коррозии, а полиэтиленовое внутреннее покрытие придает контурам дополнительную прочность. К сожалению, данный материал пока не получил широкое распространение в сфере установки теплых полов ввиду своей новизны.

Как выбрать и установить коллектор?

Коллекторно-смесительный узел выполняет множество важнейших функций, поэтому от его грамотного выбора зависит бесперебойное функционирование всей отопительной системы. Выбор устройства лучше доверить специалистам, но при желании осуществить покупку самостоятельно необходимо опираться на некоторые принципы.

Подающие коллекторы должны быть оснащены балансировочными клапанами. На них могут быть установлены расходометры, но их наличие не обязательно. Обратные узлы должны оборудоваться термостатическими клапанами или перекрывающими вентилями.

В любом коллекторе должен находиться автоматический воздухоотводчик. Для удаления воздуха или слива теплоносителя предусматриваются дренажные краны.

Индивидуально подобранные для каждой системы фитинги обеспечивают правильное соединение коллектора с трубами. А крепление смесительного узла с соблюдением необходимого расстояния между осями производится за счет специальных кронштейнов. В коллекторную группу может быть включен терморегулятор. При желании полностью автоматизировать теплорегуляцию предпочтение стоит отдать системам с электромеханическими сервоприводами на клапанах. Однако они требуют дополнительного монтажа смесителей.

Весь коллекторный комплекс должен располагаться в специально оборудованном шкафу, установленным в нишу или открыто. Чтобы отвод воздуха осуществлялся правильно, шкаф необходимо располагать выше уровня пола. Толщина стенок, как правило, достигает 12 сантиметров.

Расчет и проектирование

Расчет будущего пола производят до закупки материалов. Предварительно составляют чертеж монтажа труб: в местах расположения мебели или существующей сантехники не советуют прокладывать контуры. Каждый виток занимает не более пятнадцати квадратов площади, а трубы стоит выбирать приблизительно равной длины, поэтому большие помещения необходимо разделить. Если в комнате хорошая теплоизоляция, то оптимальный шаг укладки – 15 см. При понижении температуры зимой до -20 шаг необходимо сократить до 10 сантиметров. Средний расход труб на каждый квадратный метр комнаты при шаге 15 см – 6,7 м, при шаге 10 см – 10 м.

Плотность потока равна суммарной теплопотере в помещении к площади укладки с вычетом расстояния до стен. Чтобы высчитать усредненную температуру, берут среднее значение на входе и выходе из контура. Разница этих температур не может быть больше 55 градусов. Длина контура равна площади обогрева, поделенной на шаг укладки. К полученному результату прибавляют расстояние до коллекторного ящика.

Расчет производится индивидуально для помещений в зависимости от их назначения и габаритов. Выявляется необходимое значение мощности на основании полученных данных о планируемой температуре, потерях тепла и верхнего слоя покрытия пола. Если в помещении слабые ограждающие конструкции, основание устилается гранитными или мраморными плитами.

После расчетов выполняют чертеж, отражающий взаимное расположение витков труб с учетом того, что контуры не должны пересекаться. Запрещается прокладывать трубы вплотную к стенам, нужно отступить минимум 10 см.

Подготовительные работы

Монтаж пола можно проводить только в полностью отделанном помещении. Предварительно проводятся коммуникации, устанавливаются окна и двери, монтируют ниши для установки коллекторного щитка. Основание под укладку должно быть выровнено, перепады не должны превышать пяти миллиметров. В противном случае высокие гидравлические показатели окажут отрицательное воздействие на систему – проложенные трубы «завоздушатся».

Старый пол необходимо демонтировать, а поверхность разровнять. Если базовая плита перекрытия имеет превышение больше 5 мм, то ее заливают дополнительной цементной стяжкой. В помещениях с разным уровнем пола невозможно осуществить равномерный прогрев. Далее поверхность очищают и укладывают гидроизоляцию. Водозащитный слой препятствует проникновению влаги с нижних уровней в систему отопления пола.

Укладка гидроизоляции необязательна в том случае, когда используют экструдированный пенополистирол. Также ее положение не играет решающей роли: изоляционный слой можно положить как снизу, так и поверх утеплителя.

Стоит учитывать, что во втором случае сверху необходимо постелить монтажную сетку. Гидроизоляция должна покрывать 20 см прилегающих стен. Для надежности швы фиксируются скотчем.

Поверх водозащитного материала на стены по всему периметру комнаты клеят демпферную ленту толщиной 5-8 мм и высотой от 10 до 15 см. Верхний край ленты следует подрезать после финальной заливки стяжкой. Если возникло желание сделать такое покрытие самостоятельно, то следует не забыть прикрутить его к стене.

Следующий этап строительства – укладка теплоизоляции. Выбор толщины листового утеплителя зависит от этажности помещения: для первого этажа – от 23 до 25 см, а в комнатах второго и третьего этажа можно ограничиться 3-5 см. Для увеличения связи пластин покрытия стыки принято смещать.

Заключительный шаг подготовительный работы – устройство арматурной сетки. Такая конструкция необходима для последующего фиксирования труб. Диаметр прутьев – 4-5 мм, а ширину ячейки подбирают в зависимости от значения шага укладки контуров. Пласты сетки скрепляют вместе при помощи проволоки.

Монтаж

При установке своими руками рекомендуется использовать специальное устройство для размотки бухты. При снятии труб кольцами в материале возникает напряжение, существенно усложняющее последующую работу. Бухту принято крутить. Далее на слоях ЭППС (утеплителя) производят разметку траектории установки будущих контуров с соблюдением шага.

Сначала устанавливается коллектор. Насосы и смесители подключаются отдельно. Трубы необходимо защищать гофрой. Существенно сэкономить поможет замена гофры теплоизоляцией подходящего диаметра.

Сборку контура следует начинать с самых дальних от щитка частей помещения. Все промежуточные трубы должны обволакиваться теплоизоляцией из вспененного полиэтилена. Такой способ поможет надолго сохранить и поддерживать тепловой и энергетический баланс. Затем конец трубы «извлекают» из ЭППС и пускают по намеченному контуру, не покрывая ее утеплителем. В конце трубу заводят в обратно в теплоизоляцию и ведут до подключения к коллектору.

Чтобы провести трубы в утеплителе не составило труда, строители советуют предварительно прорезать в материале траншеи прохода. Если изоляцию укладывают двумя слоями, то коммуникации следует пустить сквозь них. В случаях, когда в местах будущей укладки теплого пола проходят коммуникации горячего и холодного водоснабжения, их принято закреплять в пучке под плитами ЭППС.

Полости и пустоты после установки контуров необходимо самому ликвидировать с помощью монтажной пены.

Правила установки

Непосредственно монтаж труб заключается в нескольких этапах.

10-15 м отмотанной трубы подключается к подаче выбранного вывода коллектора.
Труба идет по намеченной траектории, закрепляется скобами на прямых участках каждые 30-40 см, при поворотах – 10-15 см. Следует избегать заломов и напряжений.
При поломке скобы ее необходимо продублировать на расстоянии около 5 см.
После завершения обхода и финального вывода трубы на нее надевают специальную изоляцию. Конец необходимо подключить к коллектору фитингом.
Данные длин контура необходимо фиксировать для последующей балансировки.

Перед выполнением заливки стяжки необходимо провести гидравлические испытания установленных контуров. К коллектору подводят шланг, подключенный к канализации. Практичнее использовать шланг из прозрачного материала, чтобы просматривалось движение частиц воздуха. К выходу из контура нужно подсоединить опрессовочный насос.

На коллекторе оставляют один не перекрытый контур, открывают автоматические отводчики воздуха.
Включается вода и по присоединенному шлангу просматривается ее движение и выход пузырьков воздуха.
Сливной кран перекрывают после полного очищения воды и выхода всего воздуха.
Контур отключают и цикл повторяют со всеми трубами.

При обнаружении протечек давление следует понизить, а неисправности устранить. Правильно уложенная отопительная система – безвоздушная система труб, заполненная очищенным теплоносителем.

Испытание опрессовочным насосом подразумевает открытие всех контуров теплого пола и крана подачи насоса. Задается давление вдвое больше рабочего давления системы – около 6 атмосфер. Его величину необходимо контролировать при помощи манометра. Спустя полчаса давление увеличивают до 6 бар. Между подходами проводят зрительный анализ соединений труб. После обнаружения недочетов давление сбрасывают, нарушения ликвидируют.

Если неисправности не были найдены, то систему запускают на сутки при постоянном давлении 6 бар. Показатели манометра должны уменьшиться не больше, чем на 1,5 бар. При выполнении этого условия и отсутствия протечек трубы считаются грамотно и надежно уложенными.

Чтобы контуры смогли выдержать высокое давление, не распрямившись, их необходимо зафиксировать.

Существует несколько способов закрепления труб водяного теплого пола:

Стягивающий хомут. Материал, из которого он изготавливается – полиамид. Этот вид крепежа получил широкое распространение за счет легкого использования. Приблизительный расход: 2 шт на 1 м.
Стальная проволока для крепежа.
Фиксация с помощью степлера – удобный вариант для быстрой установки контуров к изоляционным плитам.
U-образную планку из ПВХ называют фиксирующим траком. Такой крепеж применяют для удерживания труб диаметром от 16 мм.
Маты из полистирола.
Распределительная пластина из листа алюминия применяется, если укладка производится на деревянный пол. Она способна равномерно распространять температуру по поверхности.

Выполнение стяжки

После испытаний труб необходимо выполнить заливку системы стяжкой. Марка бетона должна варьироваться от М-300, заполнитель – щебенка фракцией от 5 до 20 мм. Заливка должна покрывать трубы не менее чем на 3 сантиметра. Это необходимое условие как для равномерного распространения теплоты по площади поверхности пола, так и для получения нужной прочности. Из расчетов следует, что при толщине 5 сантиметров квадратный метр покрытия будет достигать веса в 125 кг.

Время нагрева стяжки и инерционность ТВП прямо пропорционально ее заливке. Если толщина полученного материала достигает 15 см, то системе потребуется перерасчет теплового режима. Также на значение показателя нагрева пола влияет теплопроводность стяжки. Прочностные характеристики стяжки должны быть повышенными, так как данное покрытие в процессе эксплуатации испытывает не только механические нагрузки, но и находится под постоянным температурным давлением. Для достижения высоких физико-механических характеристик в бетонную массу добавляют такие компоненты, как фибра и пластификатор.

Пластический модификатор используется для понижения водоцементного отношения, что приводит к повышению прочностных характеристик и увеличению скольжения. Эти свойства крайне важны при укладке стяжки. Похожие характеристики материала можно получить, увеличив содержание воды. Но такое решение может сказаться на прочности стяжки. Пластификатор производят как в сухом, так и в жидком виде.

Благодаря добавлению в бетон фибры повышается стойкость материала и увеличивается срок службы. Фибра противостоит истиранию и увеличивает прочностные характеристики при деформации. Микроволокна такого материала изготавливают из базальта, металла или полипропилена. Для стяжки теплого пола в квартире предпочтение следует отдать последнему материалу. Рекомендуется добавлять не менее 800 грамм этого материала на 1 м3.

Перед заливкой помещение необходимо очистить от лишних предметов и загрязнений.

Стяжку можно залить только один раз, поэтому работать следует оперативно. Необходимо ограничить проникновение в помещение холодного воздуха и прямых лучей солнца.

Приготовить цементный раствор можно самостоятельно при помощи таких инструментов, как строительный миксер или бетономешалка.

Сухая основа – портландцемент смешивается с промытым песком в соотношении 1: 3. На долю воды приходится треть всей массы цементного теста, но добавление к смеси модификаторов может сократить ее расход.

Время и технология приготовления цементного теста зависит от используемого инструмента. Миксером сначала на небольших оборотах смешивают сухие ингредиенты, а после постепенно вливают воду с предварительно добавленным в нее растворимыми пластификаторами. Время замеса – от 5 до 7 минут в зависимости от мощности устройства. Бетономешалку сначала заполняют водой, а уже после вводят сухие составляющие и смешивают в течении 4 минут. Нужно знать, что фибру запрещено кидать в барабан без предварительного разрыхления.

Готовый раствор имеет однородную консистенцию и цвет. Материал должен держать форму, а при сжатии выделять воду. Бетон должен быть пластичным, иначе укладка не получится.

Начинать заливку следует полосами от дальней стены комнаты. В процессе укладки стяжку необходимо разравнивать, избегая возникновения углублений. Допускаются некоторые наплывы цемента в местах стыка плит – их можно скорректировать по завершении процесса. Качественное покрытие не должно расслаиваться. При поддержании температуры в помещении 20 градусов и соблюдении всех правил укладки поверхность начнет твердеть спустя 4 часа.

Зачищается пол спустя пару дней: этого времени достаточно, чтобы покрытие затвердело. Стяжку необходимо регулярно смачивать и накрывать в течение 10 суток после работы. Полностью пол застынет только спустя 28 дней. До этого времени включать ТВП не рекомендуется.

На деревянный пол

В домах с деревянным покрытием обогревающий пол можно разделить на несколько видов:

Однослойные конструкции. Опираясь на толщину досок и характер несущих конструкций, такие системы возводят на лаги, доски укладывают на балки, сохраняя между ними расстояние около 0,5 м.
В двухслойных конструкциях поверх досок стелют слой утеплителя высотой примерно 80 миллиметров. Дополнительный слой изолятора пускают между чистовым и черновым полом, оставляя промежуток 4 мм. Благодаря такому расстоянию воздух сможет беспрепятственно циркулировать, предотвращая разрушение материала.

Перед укладкой водяного пола деревянные конструкции требуют детального осмотра на предмет повреждений. Нарушение целостности деревянного основания – системы несущих элементов, лагов и перекрытий, препятствует укладке ТВП. Щели необходимо заполнить теплоизоляцией.

Необходимо предварительно ознакомиться с состоянием лагов, на которые монтируется пол. Теплый пол как самостоятельную конструкцию укладывают поверх несущего деревянного каркаса дома.

Для оценки состояния пола проводят визуальный осмотр поверхностей досок, проверяют состояние древесной структуры. Важно заменить сгнившие и треснувшие доски. Если расстояние между несущими элементами превышает допустимое, необходимо добавить лаги. Поверхность старых досок ровняют, чтобы неровности не превышали 2 мм.

В данной системе не используется подложка, поэтому необходимо тщательно подготовить будущую поверхность к укладке. На лаги принято класть листы фанеры или доски, формируя фальшпол – основание для теплоизолятора. Далее конструкцию покрывают парозащитной пленкой, чтобы тепло, выработанное контуром, поступало вверх. Утеплитель толщиной не больше 10 см выстилает промежутки между лагами. А сверху на конструкцию размещают дополнительный слой изолятора.

Установка труб «змейка» в данном случае невозможна. Сначала укладываются доски особенной конфигурации с пазами размером 20х20 мм. Край досок закругляют для комфортного монтажа труб. Контуры водяного пола укладываются непосредственно в подготовленные пазы без особых затруднений. Трубы подбираются диаметром не больше 16 мм. Для получения максимального теплообмена можно обернуть контур фольгой, края которой фиксируются скобами к доскам.

Дерево обладает плохой теплопроводностью. Поэтому когда осуществляется ремонт помещения с установкой ТВП, поверх системы труб крепятся металлические пластины. Такая «батарея» должна охватывать всю площадь пола. На окончательных этапах проектирования необходимо убедиться, что щиток смесительного узла расположен выше уровня пола, а выбор материалов финишного покрытия соответствует санитарно-гигиеническим нормам.

Запуск системы

По истечении 28 дней от начала заливки стяжки можно приступить к запуску системы. Балансировка осуществляется при помощи расходометров и балансировочных вентилей на коллекторе. Производится установка насосно-смесительного узла, коллектор подсоединяют к подающей магистрали. Открываются все клапаны и подключаются все контуры водяного пола. Включается насос циркуляции.

Сначала на смесителе выставляют максимальную температуру без подключения котла. Движущийся теплоноситель не должен быть теплее воздуха в помещении. В системе задается рабочее давление 1-3 бар. Затем перекрывают все контуры, кроме самого протяженного, и фиксируют его расход. Аналогичную операцию проводят со вторым по длине контуром. Расход выравнивают при помощи балансировочного вентиля. Показания каждой системы труб не должны отличаться друг от друга.

Испытание пола с подогревом носителя можно начинать только в том случае, когда расход во всех контурах будет одинаковым. В начале теста задается минимальная температура, увеличивающаяся на 5 градусов через каждые сутки.

На смесительном узле выставляют показатель температуры 25 градусов и подключают циркуляционный насос, движущийся на первой скорости. В этом режиме система должна проработать около суток. По ходу работы производят мониторинг циркуляции с последующей ее корректировкой. Через каждые 24 часа при увеличении температуры на 5 градусов необходимо скомпенсировать разницу показаний на подающем и обратном коллекторе.

Скорость циркуляционного насоса увеличивают при разнице значений в 10°С. Максимальная возможная температура коллектора – 50 градусов. Тем не менее, специалисты рекомендуют рассмотреть варианты установки температуры в диапазоне 40-45°С. Насос должен функционировать на минимальной скорости.

Изменение температурного режима можно ощутить только спустя несколько часов бесперебойной работы системы водяного пола. Чтобы получить желаемый подогрев пола, придется долго и кропотливо выставлять показатели балансировочных вентилей и термоголовок.

Существенно облегчить задачу заливки пола цементной стяжкой поможет установка маяков. В роли маяков монтируют профили ПН 28*27/UD 28*27из гипсокартона, обладающие сглаженной поверхностью и необходимой жесткостью. Маяки крепят на высоту чистого пола без учета финишного покрытия. Направляющий профиль маяков должен располагаться на прочной опоре: для крепежа подойдут дюбели и шурупы достаточных размеров.

Нагели – специальные шурупы для бетона, не требующие дополнительного монтажа дюбелей, станут лучшим решением. Они уменьшают диаметр сверления, сохраняя поверхность. Маяки фиксируют на расстоянии 0,3 метра от стен. Оптимальное расстояние между устройствами – 1,5 м.

Установка происходит следующим образом:

На расстоянии 30 см от входа в помещение прочерчиваются линии установки будущих устройств.
Линии делят на отрезки, кратные 150 см, полосы у входа могут быть немного меньше остальных.
С шагом 40-50 см на полу намечают расположение маяков.
По заданным наметкам перфоратором проделываются нужные отверстия и устанавливаются нагели.
Маяки фиксируют на шляпки нагелей, а их положение выравнивается строительным уровнем. Направляющие профили фиксируются цементным раствором стяжки.

Распространенные ошибки

Выделен ряд ошибок, совершаемых не только новичками, но и профессионалами. При их учете любой может собрать полноценную безопасно функционирующую систему водяного отопления полов.

Самая распространенная ошибка – монтаж трубы длиной, превышающей максимально допустимую. Протяженность контура не должна превышать 70 м. В противном случае в конструкции появляются проблемы циркуляции теплоносителя, что создает холодные зоны, повышает затраты энергии.

Замена демпферной ленты аналогами или полное ее отсутствие приводит к разрушению покрытия стяжки. Образующийся конденсат на стыках поверхностей пола и стен оказывает негативное воздействие на бетонное полотно.

Ошибка в выборе метода монтажа. Наилучший выбор всем новичкам при укладке полов – способ «улиткой». Не стоит класть трубы сложным геометрическим узором, это может привести к проблемам в дальнейшей эксплуатации сооружения – появлению трещин в материале за счет повышенного внутреннего давления.

Помимо вышеперечисленных нюансов, существует несколько правил заливки стяжки:

Если в качестве финального покрытия уложить плитку, то стяжку необходимо делать толщиной от 3 до 5 сантиметров, распределяя трубы на расстоянии 10-15 см. Если этого не сделать, то тепловой градиент будет ощутим. Это явление чередования полос разной температуры получило название «тепловая зебра».
Под легкий конечный слой, например, ламинат, стяжку следует сделать по возможности тонкой. Поверх теплого пола укладывается слой армирования для достижения необходимых прочностных характеристик. Такая система значительно сократит путь от поверхности контура к напольному покрытию. Под ламинат или линолеум не укладывают теплоизоляционный материал.

В теплице

ТВП на сегодняшний день является наиболее эффективным и экономичным решением для обогрева почв в теплицах. Это утверждение верно только в том случае, когда теплица располагается на расстоянии около 15 метров от центральной системы отопления дома. В противном случае возникнет необходимость приобретения отопительного котла и насосной установки. Небольшая площадь оранжереи позволит сочетать подпочвенный обогрев с радиаторным.

Контуры труб монтируют прямо в грунт на глубину, необходимую для того или иного вида растений. Среднее значение приблизительно достигает 40-50 см. Каждый контур служит отоплением своей гряды. Предпочтение следует отдать трубам из полиэтилена, так как металл после обработки антикоррозийным средством достигает высоких температур и может повредить корневую систему.

Первый этап установки отопительной системы – выработка траншеи на глубине залегания будущей конструкции. Траншея выстилается слоем полиэтиленовой пленки, обеспечивающей гидроизоляцию. Далее укладывают изолятор и еще раз стелют пленку. Такая последовательность препятствует стеканию конденсата.

Между трубами и изоляционным покрытием располагают слой влажного песка. Уплотненная масса должна быть толщиной не менее 10-15 см. Бетонную стяжку в теплицах не используют. Для защиты контуров от механических повреждений массив песка покрывается шифером или металлическими пластинами. Толщину верхнего слоя плодородной почвы целесообразно делать не менее 35-40 см.

Чистовая отделка

После стяжки готовую поверхность застилают отделочным материалом. Плитка и ламинат уже многие годы остаются ведущими товарами на рынке стройматериалов. Монтаж ламината на цементной стяжке требует учета некоторых особенностей. В отличии от настила ламината на холодный пол, под обогревающее покрытие не принято укладывать изолирующий материал. Также необходимо оставлять щель 10-15 см у края стен для циркуляции воздуха.

Пол нельзя покрывать холодным материалом: необходимо предварительно внести ламинат в помещение, чтобы его температура стала комнатной. Листы рекомендуется разложить, а не держать в стопках: так поверхность прогреется равномерно.

Ламинат дает хорошие показатели по износоустойчивости и долговечности. Тем не менее, его теплопроводность существенно ниже, чем у напольной плитки. В составе некоторых образцов могут присутствовать химические соединения, которые под воздействием тепла испаряются и могут нанести вред здоровью своих владельцев.

Отопление в доме является неотъемлемой инженерной сетью. Из всех возможных систем напольного отопления, теплый водяной обогрев пользуется наибольшим спросом, и это несмотря на сложность его монтажа. Благодаря теплому полу в помещении можно создать комфортную и уютную обстановку. В этой статье мы рассмотрим общие рекомендации по монтажу теплого водяного пола.

Как устроен

Теплый водяной пол в собранном виде представляет собой слоистую структуру также известную как «отопительный пирог». Его толщина зависит от нескольких факторов:

Толщина используемого утеплителя.
Толщина черновой и финишной выравнивающей стяжки.
Диаметр греющего контура.

Устройство напольного обогрева включает в себя котел, узел подмеса, коллектор, отопительные контуры и другое вспомогательное оборудование.

Виды

Существует 3 вида систем теплого пола:

Бетонная . Греющие контуры заливаются бетонной стяжкой, которая помимо защитной и выравнивающей функции выполняет роль аккумуляции тепла.
Настильная . Преимущественно эта система реализуется в деревянных домах на лагах. Это все те случаи, когда обустроить бетонную стяжку невозможно или общий вес стяжки не выдержит перекрытие. Также эта методика используется в панельных домах, где плиты перекрытия неспособны выдержать большой нагрузки.
Деревянная . Подобная система используется там же, где и настильная, только с одной разницей: отопительные контуры монтируются между лагами под настилом, который укладывается сверху лаг.

Настильная и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м 2 . В противном случае при отключении отопления помещение будет очень быстро остывать. В случае с бетонной стяжкой все обстоит иначе, сама стяжка и есть аккумулятор тепла, поэтому какое-то время в помещении будет поддерживаться комфортная температура. Таким образом, настильная или деревянная система при плохом утеплении может служить только в качестве дополнительного обогрева к основной радиаторной системе.

Пирог теплого пола

Под пирогом подразумеваются все слои, входящие в конструкцию напольного обогрева. В зависимости от выбранной системы, его состав может незначительно меняться.

Пирог бетонной системы

Толщина пирога теплого бетонного пола может варьироваться. Ниже приводится схема пирога с ориентировочными размерами толщины каждого слоя:

Рассмотрим последовательность укладки пирога отопления бетонной системы:

Черновое основание . Стяжка заливается по плите или грунту. В последнем случае обязательно подсыпается и трамбуется песок и щебень с общей толщиной в среднем до 60 мм.
Гидроизоляция . Необходима, если поблизости залегают грунтовые воды.
Теплоизолятор . Главная его задача – исключить мостик холода и утечки тепла. Например, можно использовать пенополистирол толщиной 20–115 мм плотностью 30–40 кг/м 3 . Особенно толщина утеплителя должна быть большой, если под полом находится неотапливаемый подвал или грунт. Если решено использовать специальные маты (сделанные из утеплителя) с бобышками, то важно учесть, что их толщина составляет 30 мм. Чтобы придать теплоизоляционному слою необходимую толщину, дополнительно под маты укладывается пенополистирол.
Полиэтиленовая пленка . Укладывается двумя слоями. Толщина пленки не менее 150 мкм.
Арматурная сетка . Необходима для придания стяжке высокой прочности в тех случаях, когда ее толщина будет превышать 60 мм и ожидается высокая нагрузка на основание. Например, диаметр прутков сетки может составлять от 3 до 5 мм, а размер ячеек 100×100 или 150×150 мм.
Труба . Шаг укладки трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
Финишная бетонная стяжка .
Подложка. Под ламинат, паркет или другой облицовочный материал.
Облицовка.

Пирог настильной системы

Особенность этого метода в том, что после окончания монтажа настильная система отопления сразу готова к эксплуатации.

Пирог настильной системы состоит из таких компонентов:

Черновой пол .
Маты с бобышками . Они бывают без утеплителя. В таком случае теплоизолятор докупается дополнительно. Общая толщина может быть от 30 до 70 мм. Имеющиеся бобышки позволят надежно фиксировать трубы.
Труба . Ее монтаж осуществляется в специальную алюминиевую пластину. Важно заметить, что для настильной системы отопления подходит не каждая труба. Она должна иметь специальное покрытие, предотвращающее скрип.
ГВЛ или другой настильный материал .
Подложка .
Облицовочный слой.

Стоит отдельно упомянуть о слое, который располагается между трубами и облицовочным материалом. Тип подложки может отличаться, в зависимости от способа отделки. Если планируется на пол класть керамическую плитку или линолеум, то сверху трубы кладется плита влагостойкого гипсокартона в два слоя. Однако, спустя время, гипсокартон под плиткой может раскрошиться, поэтому можно рассмотреть альтернативные подложки: влагостойкая фанера, стекло-магниевые листы или ДСП.

Пирог деревянной системы

Рассмотрим 6 способов укладки теплого пола по деревянным лагам, которые реализовываются без стяжки:

1-й способ .

На деревянный пол укладываются доски 50×150 мм с шагом в 600 мм. Между лагами стелится минеральная вата толщиной 100 мм. Сверху разматываются отопительные трубы. В соответствующих местах в лагах проделываются отверстия для прохода трубы. Сверху лаг кладется фанера и отделочный материал. Минус этой методики в том, что между фанерой и трубой образуется воздушная подушка. Это отрицательно сказывается на теплопроводности.

2-й способ.

Между установленными лагами стелится теплоизоляционный слой из пенополистирола, минеральной ваты и т.п. Сверху монтируется ДСП, ОСП или фанера. После вырезаются пластины из ДСП с закругленными углами. Они будут позднее формировать контур отопления. Получившиеся пластины прикручиваются к уже имеющемуся основанию с шагом больше диаметра трубы на 4 мм. Далее кладется фольга в качестве отражающего слоя. Сверху монтируется отопительная труба. Наконец поверхность закрывается ламинатом. Подобный метод не подходит для паркета, так как основание достаточно подвижно.

3-й способ.

Этот метод достаточно трудоемкий. Между лагами также укладывается теплоизолятор. После берется доска, равная шагу труб. В одном углу изготавливается паз вдоль всей доски для укладки трубы. Вначале в него стелится фольга, а после труба. Затем монтируется облицовочный материал.

4-й способ.

В этом случае используются специальные алюминиевые пластины с пазами для укладки труб. Крепятся они к лагам. Но в этом случае сверху пластин рекомендуется постелить плотный материал, например, ДСП, чтобы предотвратить продавливание. И только после этого кладется финишная отделка.

5-й способ.

Между лагами монтируется фальшпол. Между балками выкладывается теплоизоляционный слой. Сверху кладутся листы с бобышками в один уровень с верхней частью лаги. В местах пересечения лаги трубой, проделываются небольшие пазы, а на трубу надевается специальная гофра. Это важно, так как по причине линейного расширения труба может тереться о дерево. Сверху укладывается подложка и чистовой материал.

6-й способ.

Этот метод один из простых. Трубы укладываются непосредственно в утеплитель, а именно в полистирол. Пространство между верхней частью лаги и трубой можно залить гипсом, который будет выступать в качестве аккумулятора тепла. Однако можно засыпать и чистый сухой песок.

Видео: изготовление деревянного пирога

Где можно установить

Систему напольного отопления можно монтировать в разных помещениях. Однако в каждом отдельном случае важно учитывать некоторые особенности.

В квартире . В городских квартирах, где используется централизованная система отопления, монтировать теплый водяной пол запрещено . Современные новостройки уже имеют отдельные стояки и выходы в каждой квартире для реализации подобного отопления. С другой стороны, некоторые на свой страх и риск внедряют подобную систему в своих квартирах. Для этого даже разработали ряд схем, благодаря которым осуществляется подключение к центральной отопительной системе. Однако это вызывает ряд трудностей. Заметно повышается уровень пола. Это может быть проблемой в квартирах с низкими потолками. Кроме того, существует риск затопления соседей. Поэтому все используемые материалы должны быть надежными и качественными. Если дом имеет панельное перекрытие, то оно может не выдержать дополнительную нагрузку, поэтому многие прибегают к альтернативному отоплению – электрическому. Подключение от центральной системы требует значительно снизить температуру теплоносителя. В отопительной системе в среднем теплоноситель имеет температуру +60°С. Для напольного обогрева это слишком много, так как обычно достаточно +30°С. Если вы хотите получить официальное разрешение на установку, то вам следует обратиться в коммунальное хозяйство и решать вопросы на личном уровне.
В частном доме . Что касается частных домов, то здесь ситуация намного проще. Осуществлять монтаж проще всего на стадии строительства дома, а вернее, перед заливкой стяжки. Важным требованием является обустройство качественной гидро- и теплоизоляции. Также отопительный пирог должен включать специальный отражающий материал. Если не выполнить эти требования, то будут существенные теплопотери. В частном доме обустраивается смесительный узел, ставится дополнительный циркуляционный насос, который будет равномерно распределять тепловую энергию по всему полу. Однако при всех достоинствах важно учесть и минусы подобного решения. После изготовления напольного отопления и заливки финишной стяжки вводить в эксплуатацию обогрев нельзя в среднем на протяжении 4 недель. Хотя в стяжку добавляются пластификаторы для быстрого ее высыхания, все равно она должна высохнуть естественным путем. Этот минус незначительный и временный.

В гараже . Заниматься обустройством гаража следует на стадии его строительства. В уже готовом гараже выполнить эти работы будет проблематично и в то же время дорого. Главное условия для пола в гараже – способность выдерживать высокие нагрузки. Средний вес легкового автомобиля равен 3,5 т. Учитывая это, стяжка должна быть выполнена из прочного бетона. Более того, после заливки бетонной стяжки включать отопление нельзя. Если вдруг отопительная система даст сбой, то исправить проблему будет проблематично, в худшем случае все покрытие в гараже придется полностью демонтировать. После устранения утечки заново монтироваться напольное покрытие.
Ванная комната . Ванная комната, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Расчет

В первую очередь следует решить, будет теплый пол основным или дополнительным к радиаторному отоплению. Немаловажно учесть характер напольного покрытия. Керамическая плитка отличается высоким коэффициентом теплопроводности. Что касается дерева, то этот показатель значительно ниже. Поэтому от типа покрытия будет зависеть мощность выбранной системы обогрева.

Кроме того, в расчет берется площадь и конфигурация отапливаемого помещения. Один греющий контур не должен превышать 120 метров. После этого определяются возможные теплопотери, которые высчитываются исходя из следующего:

из какого материала построен дом (блоки, дерево, кирпич и т.п.).
тип остекления (используются стеклопакеты или профиль).
средняя температура воздуха в вашем регионе.
есть ли дополнительные источники тепла.

Видео: вычисления напольного обогрева

Видео: расчет температуры теплого пола

Проектирование

Ключевым звеном системы напольного отопления являются трубы. Длина контура напрямую зависит от диаметра трубы. Известны следующие данные:

Труба Ø16 мм – до 90 м.
Труба Ø17 мм – до 100 м.
Труба Ø20 мм – до 120 мм.

Чем диаметр трубы больше, тем меньше в ней гидравлическое сопротивление. Если помещение имеет небольшую площадь, то обычно достаточно одного контура. Однако, если при диаметре трубы 20 мм на всю площадь одной комнаты не хватает 120 м, то лучше не добавлять длину, а сделать 2 контура. При этом лучше, чтобы их длина была одинаковой с разницей до 10 м.

Немаловажную роль играет и шаг раскладки трубы, который может быть 15, 20, 25 и 30 см. Если речь идет о крупных помещениях, таких как спортзал, то шаг может быть в диапазоне 35, 40 или 45 см. Однако возле больших окон шаг трубы рекомендуется сделать 10 см.

Рассмотрим в таблице отдельные зоны:

Эти цифры рекомендуемые. Выбор того или иного шага также зависит от используемой трубы. Если это металлопласт, то согнуть ее без повреждения на шаг с малым радиусом крайне сложно. Поэтому если схема укладки змейка, то идеальный шаг 15–20 см.

Если площадь отапливаемого помещения от 50 м 2 и больше, то рекомендуемый диаметр трубы 16 мм. Даже при условии хорошо утепленного дома рекомендуется, чтобы шаг трубы не был больше 15 см с трубой Ø16 мм. Чем толще труба, тем большие расходы вас ожидают. Особенно это отразится на покупке фитингов и других материалов большего диаметра. Проект следует составлять с трубой Ø16 мм.

В некоторых случаях применяют трубы Ø20 мм. Однако подобные затраты зачастую неоправданны. Ведь значительно увеличивается объем воды в системе, на обогрев которой потребуется больше тепловой энергии. Плюс ко всему, сгибать подобный диаметр затруднительно.

При проектировании важно учитывать следующие нюансы:

Вначале установите перегородки, а потом определяйте количество контуров. В одном помещении должен быть один контур.
Коллектор должен быть посередине дома. Если это невозможно, то проблема разности длины контуров решается установкой расходомеров. Благодаря этому поток теплоносителя будет равномерный.
Если требуется установить два коллектора, то на каждый должен идти отдельный насос.
Обязательно утепляется перекрытие между первым и вторым этажом. Это необходимо, чтобы не греть само перекрытие.

Процесс проектирования теплого пола сложный и ответственный. Поэтому многие пользуются услугами специалистов или специальными программами.

Укладка контуров обогрева

Существует несколько схем укладки труб:

Змейка.
Улитка.
Комбинированная.

Каждая из них имеет свои технические особенности, которые рассмотрим дальше:

Змейка . Эта схема имеет несколько явных недостатков. При входе в комнату температура теплоносителя и пола высокая. Чем дальше, тем пол холодней. Объясняется это тем, что через обратку возвращается остывший теплоноситель. При монтаже подобной схемы необходимы особые навыки. Если используется металлопласт, то шаг укладки зачастую делается 20 см и больше, т.к. согнуть трубу на меньший угол сложно. Однако шаг можно уменьшить до 10 см, но по краям необходимо делать небольшие кольца, что представляет собой трудоемкий процесс. Зачастую подобная схема укладки применяется, когда необходимо выровнять смежные зоны контуров. Также такой метод укладки труб допустим, если площадь помещения очень маленькая, до 6 м 2 .
Улитка . Ее принцип в том, что в первую очередь контур прокладывается по периметру комнаты с постепенным сужением к центру. Обратно контур возвращается к исходной точке. В таком случае, если вы запланировали шаг между трубой 20 см, то вначале контур кладется с шагом в 40 см. На обратном ходу труба укладывается между уже уложенной и образует тем самым шаг 20 см. Эта схема укладки одна из эффективных. Объясняется это равномерным распределением тепловой энергии по всей площади комнаты. Более того, есть возможность усилить зоны возле наружной стены или больших окон уменьшив расстояние шага. Для подобной схемы практически нет ограничений по форме и размеру помещений.
Комбинированная . Здесь подразумевается совмещение двух вышеупомянутых систем укладки трубы. Например, одна часть комнаты может быть выложена змейкой, а другая – улиткой. Также имеется практика комбинирования водяного напольного обогрева с электрическим. Однако в таком случае электрический обогрев будет служить в качестве дополнительного. Особенно это эффективно в период ранней осени и поздней весны, когда включать водяное отопление не резонно.

Видео: раскладка петель отопительного контура

Утеплитель

Утеплитель для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

Огнестойкость.
Низкий уровень теплопроводности.
Влагостойкость.
Прочность.

Поэтому, выбирая утеплитель, важно учитывать его технические характеристики. Ниже приводится несколько типов утеплителей, которые с успехом используются в отопительном пироге.

Пенополистирол

Если у вас бетонная стяжка, то пенополистирол идеальный вариант. Он бывает двух типов:

Гладкий.
С бобышками.

Второй вариант значительно упрощает и ускоряет процесс укладки труб. Также пенополистирол подразделяется на 2 вида:

Обычный пенопласт.
Экструдированный пенополистирол.

Если сравнивать теплотехнические свойства, то у экструдированного пенополистирола они выше.

Пробка

Этот материал по всем параметрам подходящий вариант. Среди его положительных свойств можно выделить:

При резких перепадах температуры пробка не изменяется в объеме.
Экологичен.
Под тяжестью бетонной стяжки практически не деформируется.
Хотя материал имеет небольшую толщину, он отличается качественной теплоизоляцией.

Однако явный минус этого утеплителя – цена. Его стоимость выше других материалов практически в 3 раза.

Пенофол

Пенофол или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Лучше выбирать пенофол с металлизированной поверхностью, только не из алюминия. Это покрытие не взаимодействуетс негативной средой жидкого раствора, который способен разъесть обычную фольгу.

Минеральная вата и эковата

Коллектор

Существует несколько типов коллекторов, которые применяются при монтажных работах:

Коллектор с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
Коллектор с выходами для подключения контуров и вентилями для регулировки. Зачастую это китайские коллекторы, которые продаются в магазинах. Они имеют один явный недостаток – спустя время из-под рукояток может начать течь вода. Объясняется это низким качеством теплоносителя. Они поддаются ремонту, достаточно заменить резиновую прокладку. Подобные коллекторы не предназначены для комплектации дополнительной регулирующей автоматикой. Они будут идеальны для домов с маленькой площадью, где контуры имеют одинаковую длину.
Также есть коллектор для подключения металлопластиковых труб. На нем имеются регулировочные краны и фитинги. Подобные вентили можно укомплектовать сервоприводом, работа которого будет регулироваться установленным в комнате термостатом. Сами фитинги также известны как евроконусы, которые состоят из 3 деталей: евроконус, обжимное кольцо и накидная гайка. Также евроконус имеет уплотнительное кольцо.
В тех случаях когда длина контуров разная, а осуществлять регулировку вручную невозможно, рекомендуется приобрести коллектор с расходомерами и гнездами под сервоприводы. На некоторых коллекторах они прикрываются синими шляпками. За счет этого можно регулировать температуру теплоносителя в каждом отдельном контуре. Однако можно скомбинировать – купить коллектор на подачу с расходомерами, а обратку – с обычными вентилями для ручной регулировки.

Что касается смесительного узла, то в его комплекте обязательно находятся:

Предохранительный клапан. Он подает сигнал на смешивание теплоносителя при сильно высокой температуре.
Циркуляционный насос. Благодаря этому прибору система отапливает помещение равномерно.
Байпас. Предотвращает перегрузки.
Спусковые клапаны и воздушки.

Особое внимание следует уделить специальному клапану, который бывает двухходовым и трехходовым. Каждый из них имеет свои отличия и цели использования.

Двухходовой клапан . В своем комплекте он имеет термоголовку с датчиком влаги. При необходимости подача горячей воды перекрывается. Как следствие, вода в автоматическом режиме подмешивается. Преимущественно такие клапаны внедряются в систему отопления, где площадь жилой зоны не превышает 200 м 2 .

Трехходовой клапан .Подобный клапан определяет сразу два показателя: балансировку байпасного крана и характеристики пропускного клапана. В нем происходит смешивание горячего и остывшего теплоносителя. Нередко трехходовые клапаны оснащаются сервоприводом, управляемым термостатическими и метеоконтроллерами. Процесс подмешивания осуществляется за счет наличия внутри клапана специальной заслонки, которая регулирует подачу жидкости. Подобный клапан используется в системах теплого пола с большим количеством контуров.

Также коллектор и смесительный узел оснащается уличными температурными датчиками. Они позволяют регулировать температуру теплоносителя, отталкиваясь от температуры улицы. Хотя подобную регулировку можно выполнять самостоятельно, наличие таких датчиков позволяет настраивать оптимальную температуру.

Монтаж теплого пола

Процесс монтажа состоит из нескольких последовательных этапов. Ознакомление и соблюдение технологии позволит вам самостоятельно произвести все монтажные работы.

Гидроизоляция и монтаж демпферной ленты

В первую очередь проводятся подготовительные работы. Для этого полностью удаляется старая стяжка. Если перепад в помещении составляет более 10 мм по горизонтали, то его следует нивелировать. Для этого можно залить черновую самовыравнивающуюся стяжку тонким слоем.

Следующий этап подготовки – монтаж демпферной ленты. Она необходима для компенсации линейного расширения стяжки при ее нагреве. Если ее не использовать, то спустя короткое время стяжка может потрескаться. Закрепляется демпферная лента по периметру всей комнаты к стене с помощью самоклеящегося слоя или скотча.

Укладка утеплителя

Следующий этап – монтаж утеплителя. Выбор утеплителя и метод его монтажа зависят от типа помещения и цели использования обогрева. Если у вас первый этаж и нет отапливаемого подвала, то утепление должно быть внушительным. Насыпается слой керамзита и используется пенополистирол толщиной до 100 мм.

Что касается метода укладки утеплителя, то при использовании пробки или пенофола все достаточно просто. Это листовые материалы, которые склеиваются между собой скотчем. Если применяются полистирольные системы с пазами, то их сборка также не связана с особыми затруднениями. Между собой утеплитель стыкуется при помощи специальных пазов.

Однако не всегда есть возможность использовать подобные утеплители. Зачастую самый доступный – пенопласт. В таком случае его укладку следует выполнять стык встык. Между собой его желательно склеивать, например, монтажной пеной. По завершении утепления вся площадь должна быть покрыта утеплителем.

Рассмотрим последовательность утепления пола с использованием полистирола:

Шаг 1 . Первый лист кладется в угол помещения так, чтобы обе стороны плотно прилегали к углам стен.
Шаг 2 . Дальше лист кладется встык, плотно подгоняется один к одному.
Шаг 3 . Если необходимо обойти угол, колонну или другое препятствие, то полистирол легко режется острым ножом.
Шаг 4 . Следующий ряд необходимо укладывать с небольшим смещением, ровно на половину листа.

Если вы запланировали утепление в два слоя, то второй слой утеплителя следует постелить поперек по отношению к первому. За счет этого стыки не будут совпадать между собой. В завершение кладется специальная пленка с разметкой для монтажа труб.

Если обогрев устанавливается на деревянный пол, то в качестве утеплителя используется минеральная вата. Укладывается она между лагами. При монтаже ширина матов должна быть немного шире расстояния между лагами. Это позволит плотно укладывать теплоизоляцию и предотвратить появление мостиков холода.

Видео: подготовка основания, укладка теплоизоляции и армирующей сетки

Монтаж труб

Когда утепление выполнено, приходит время монтажа греющего контура. При этом процессе важно точно рассчитать шаг укладки, длину контура и количество выходов на коллекторе. Однако перед этим стоит обсудить вопрос о выборе отопительной трубы.

Как выбрать трубу

Существует несколько типов труб, используемых для теплого водяного пола, каждая из них находится в разной ценовой категории. Стоимость той или иной трубы зависит от производителя.

Труба	Особенности	Приблизительная/средняя цена за метр
	Соединяются трубы специальными фитингами, образуя прочное и герметичное соединение. Однако, при монтаже их легко повредить. Выдерживают температуру воды до 120°С. Продаются они бухтами, что значительно упрощает процесс монтажа и доставки.
	При нагревании металлопластиковая труба не подвергается деформированию. Труба отличается гибкостью и сохраняет форму после сгибания. Маленький вес упрощает процесс монтажных работ.
	Это дорогие трубы, которые используются крайне редко. Они имеют самый низкий уровень радиуса на изгибание. Срок эксплуатации составляет 50 лет. Рабочее давление от 400 Атм.

Укладка трубы

На этапе укладки труб без помощника никак не обойтись. Труба на теплый пол продается бухтами, поэтому один будет раскручивать, а второй удерживать бухту. Способ укладки зависит от выбранной вами системы. Если выбор пал на специальные маты с бобышками, то работа значительно упрощается, главное, соблюдать шаг укладки. Если сверху утеплителя уложена пленка с разметкой, то для крепления трубы применяются особые клипсы. Как быть если подобной разметки нет? Ее можно сделать самостоятельно. Для этого используется отбивочный шнур с краской.

При монтаже труб недопустимо, чтобы они прерывались. Один контур должен состоять из одного целого куска трубы. Начинается укладка с самых дальних зон. Очень удобно, когда теплоизоляция выполнена в два слоя. В первый слой изоляции можно поместить транзитные трубы и необходимые инженерные коммуникации.

Процесс монтажа трубы состоит из нескольких этапов:

Этап 1 – отматываете с бухты 10–15 м. На один конец надеваете фитинг и подключаете его к установленному коллектору.

Этап 2 – подключается труба на коллекторе к подаче.

Этап 3 – по разметке труба фиксируется к утеплителю гарпун-скобами. Если участок прямой, то достаточно интервала 40 см. На поворотах интервал сокращается до 15 см. При сгибании будьте предельно осторожны, чтобы не заломить трубу.

Этап 4 – в ходе укладки следите за тем, чтобы труба не находилась в напряжении. Она должна быть свободной. В противном случае напряжение будет постоянно вырывать скобы.

Этап 5 – если скоба вылетела, то отступите от прежнего места на 5–10 см и повторно зафиксируйте трубу.

Этап 6 – когда вы обогнули весь контур, труба подводится обратно к коллектору и с помощью фитинга подключается к обратке.

Для правильной балансировки важно иметь информацию по длине каждого контура. Отметки можно делать на самом коллекторе, например, присвоить каждому контуру цифру или название комнаты, куда он направляется. Соответствующие заметки можно сделать на листке бумаги. Не стоит все держать в голове. Участок труб возле коллектора стоит утеплить, в противном случае будет сильный перегрев пола. Более того, рекомендуется утеплять трубу через одну, т.е. утеплитель надевается на подачу, а обратка оставляется нетронутой. Таким образом, обратка не будет нагреваться от подачи.

Можно выделить несколько методик крепления труб:

1 метод : стягивающиеся хомуты.

2 метод : проволока из мягкой стали.

3 метод : специальный степлер и фиксаторы.

4 метод : фиксирующий трак.

5 метод : маты с бобышками.

6 метод : распределительная пластина из алюминия.

Видео: укладка теплого пола

Армирование

Зачастую первый слой армирования укладывается сверху утеплителя. В таком случае крепление будет осуществляться с помощью нейлоновых затяжек. Отдельные участки сетки между собой связываются вязальной проволокой. Размер ячейки армирующей сетки зависит от выбранного вами шага. Сетка должна иметь Ø5 мм. Кроме этого, сверху труб также укладывается слой армирования. Объясняется это тем, что лежащая снизу сетка не даст никакого эффекта.

Опрессовка

Под опрессовкой подразумевается процесс, который позволяет убедиться в том, что все монтажные соединения герметичны, а трубы не имеют никаких дефектов. Выполняется этот процесс непосредственно перед заливкой стяжки.

Опрессовку можно сделать двумя методами:

Водой.
Воздухом.

Опрессовка водой

Все контуры должны быть полностью размотаны и подключены к коллектору. Система заполняется через запитку, создается давление до 2,8 атм., минимум 2 атм. При этом вначале теплоноситель должен быть вплоть до смесительного узла.

На обратке закрываются все колпачки, зачастую они имеют синий цвет.
После на подаче открывается кран.
В процессе наполнения труб водой может наблюдаться шипящий звук, это воздух, выходящий через кран Маевского или автоматический воздухоотводчик.
Теперь открывается кран на обратке. Так, можно будет спустить воздух через кран слива на обратном коллекторе.
Заполненный контур закрывается на обратке и здесь же открывается очередной.
Наконец вентиль перед подающим коллектором закрывается, а кран перед обратным коллектором открывается.

Заполнив систему водой и спустив воздух, надо осмотреть конструкцию на предмет обнаружения течи.

Опрессовка воздухом

На время процесса опрессовки теплого пола воздухом автоматический воздухоотводчик снимается и на его место закручивается заглушка. Для работы потребуется компрессор или автомобильный насос с манометром. Давление при опрессовке воздухом должно быть в три раза больше рабочего. Поэтому создавайте давление воздуха до 5 атм.

Подобное давление следует создавать только в системе теплого пола, а не в трассе, соединяющей котел и коллектор. Объясняется это тем, что некоторые котлы рассчитаны только на давление до 3 атм. Поэтому данный участок проверяется позднее отдельно.

Итак, когда в систему закачан воздух до 4 атм., оставьте краны закрытыми на сутки. Давление падать не должно. Хотя минимальное отклонение будет, так как при закачке компрессор слегка нагреет воздух, который позднее остынет. Чтобы убедиться в герметичности, по всем стыкам можно пройтись мыльным раствором.

Стяжка

Когда дело доходит до чистовой стяжки, то важно предусмотреть несколько важных условностей:

Из системы нельзя спускать воду, а удерживать ее под заданным давлением 1,5 атм.
Включать обогрев запрещается.
Сделать температурные швы.

Температурный шов полностью исключит вероятность растрескивания стяжки. В качестве температурного шва используется демпферная лента. Площадь помещения можно разделить по 20 м 2 (это необходимо, если площадь одного помещения значительно превышает данный показатель). Трубу, в том участке, где она проходит через температурный шов, обязательно укрепляют гофрой.

Для заливки стяжки рекомендуется использовать специальные присадки, которые улучшат технические характеристики стяжки. Кроме того, в бетон добавляется пластификатор, который предотвращает растрескивание стяжки при ее остывании/нагреве.

Состав бетона:

Бетон и отсев – 1:6.
Бетон, песок и щебень – 1:4:3,5.

Пластификатор и другие добавки заливаются по время замешивания бетонной смеси. Пропорция определяется исходя из указаний производителя, изложенных на этикетке.

Для жилого помещения достаточно толщины чистовой стяжки 50 мм, для заводских помещений до 100 мм. При этом важно учитывать следующее свойство стяжки – аккумуляция тепла. Чем стяжка тоньше, тем меньше времени она будет сохранять тепло. Если она будет слишком толстая, то потребуется больше тепловой энергии, чтобы ее прогреть. Поэтому оптимальная толщина стяжки равняется 70–80 мм.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона запрещено.

Процесс изготовления стяжки по маякам заключается в следующем:

По уровню выставляются металлические маяки.
Маяки устанавливаются не на трубы. Можно выложить густой раствор в виде холмиков, на которые устанавливаются маяки.
Разглаживается бетон правилом. При этом важно убедиться в том, что пузырьки воздуха полностью вышли из тела стяжки.
На следующий день, когда бетон еще не схватился, необходимо удалить маяки, зачистить эти места и залить их раствором.

Видео: заливка стяжки

Ввод в эксплуатацию

Вводить рабочую температуру следует постепенно. Сначала выставляете показатель температуры до 25°С. После каждый день поднимаете ее на 5°С. Если в качестве теплоносителя используется антифриз, то увеличение осуществляется на 5°С, а если вода, то сразу на 10°С. Это важное требование, поскольку можно избежать резкого и неравномерного перегрева, в следствие чего стяжка трескается.

Итак, ввод в эксплуатацию выполняется следующим образом:

Убедитесь, что все краны на коллекторе открыты и циркуляция теплоносителя осуществляется по всем контурам.
Термоголовка смесительного клапана устанавливается на минимальный показатель температуры.
Включается циркуляционный насос при отключенном котле, так как насос на котле будет создавать помехи.
Время от времени потребуется стравливать накопившийся воздух.
При помощи расходомеров проверьте циркуляцию теплоносителя по всем контурам.
Далее можно включать обогрев.

Видео: заполнение системы

Цены на водяной теплый пол

Стоимость работ, в зависимости от вашего места проживания, может незначительно меняться. В среднем цены соответствуют действительности. Расценки можете посмотреть в приведенной таблице.

Система водяного теплого пола – идеальный вариант для частного дома (увы, использовать ее в квартирах запрещено из-за возможных последствий в результате повреждения труб и затопления соседей). Сегодня мы рассмотрим, что представляет собой это система, схемы обустройства и как провести монтажные работы своими руками.

Система водяного теплого пола представляет собой нагретый теплоноситель, проходящий по трубам, которые установлены в полу. Прежде чем вы решитесь на проведение монтажа системы, нужно рассмотреть все ее достоинства и недостатки. Возможно, взвесив все минусы и плюсы, вы поймете, что результат не стоит вашего труда либо, наоборот, еще больше уверитесь в том, что установка этой системы – идеальное решение в вашем доме. Преимущества:

Экономичность. Обустройство водяного пола в частном доме приведет к снижению электропотребления примерно на 20 % благодаря невысокой температуре теплоносителя (от +30 °C до +50 °C).
Комфорт. Равномерный прогрев дома по всей площади позволит создать оптимальную для человека температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы). По полу будет комфортно ходить босиком.
Безопасность эксплуатации. Нагревательная система скрыта, что делает ее абсолютно безопасной – исключаются риски ожогов и травм при контакте с теплоносителем.
Длительная эксплуатация. При правильно проведенном монтаже срок эксплуатации системы составит около 40 лет.

Система водяного теплого пола

Но нет ничего идеального. Проведение монтажа своими руками – довольно трудоемкий и сложный процесс, поскольку конструкция системы представляет собой «бутерброд» из нескольких слоев с разным наполнением. При неправильно проведенной установке вероятна протечка. В этом случае придется удалять напольное покрытие, убирать стяжку и проводить ремонт. Также система водяного теплого пола, к сожалению, не может использоваться как единственный источник тепла в частном доме. Лучше всего дополнить систему отопления радиаторами либо другими отопительными приборами.

Система теплого водяного пола представлена в виде труб, выполненных из определенного материала и уложенных согласно схеме, по которым движется теплоноситель. Можно сделать возможность регулировки температуры, установив термостат. Система отопления состоит из следующих элементов:

регулировочная арматура;
контуры труб;
коллектор;
шкаф разделительного коллектора;
клапан выпуска воздуха.

Термостат водяных полов

Шкаф разделительного коллектора нужно установить в комнате, которую собираетесь обогревать. В устройство заводят трубопроводы, которые также нужно присоединить к коллектору.

Прежде чем приступать к работам, нужно выбрать вариант установки системы. Существует три способа: бетонная, полистирольная и деревянная системы. Давайте изучим их схемы более внимательно, чтобы выбрать наиболее устраивающий вас по всем параметрам вариант.

Бетонный вариант установки водяной системы

Бетонный вариант для изготовления водяного пола считается самым распространенным. В качестве основания выступает цементно-песчаная стяжка. На выровненную поверхность из бетона нужно уложить гидроизоляционный слой, сверху идет слой теплоизоляционного материала. Сверху крепятся отопительные трубы. Если работы по монтажу осуществляются в большом помещении, то для фиксации труб дополнительно стоит использовать армирующую сетку, в маленькой комнате можно применять пластиковые скобы или крепежные планки. Следующий шаг – заливка несущего слоя в виде песчано-цементной смеси с применением пластификаторов. Заключительный шаг – укладка напольного покрытия.

Второй вариант – сделать полистирольную систему. Эта конструкция более легкая, чем бетонная, она основана на применении специальных теплоизоляционных плит из полистирола. Форма этого материала подходит для простого монтажа труб. По краям плиты оснащены специальными замочками для крепкого сцепления, что позволяет создать монолитный «щит» по всей поверхности пола. Прокладка труб на такую «подушку» из полистирольных пластин не нуждается в использовании дополнительных крепежных элементов. Монтаж оборудования своими руками производится простым нажатием и установкой отрезков труб в пазах плит. Следующий слой – металлические пластины, после чего можно класть напольное покрытие.

В качестве основы для деревянной системы служат обрезные доски, фанеры, плиты МДФ. Деревянные плиты «распускают» на полосы шириной 13–18 см и с небольшим промежутком укладывают на деревянный пол под трубы. Сверху нужно установить термораспределительные пластины с пазами под греющие трубы, используя шурупы. Пазы пластин помещают в выемки между плитами из дерева. Система фиксируется без применения крепежа. Сверху поверхность системы застилают полиэтиленовой пленкой, а затем поверху крепят гипсокартонные листы, которые станут основной для укладки чистового пола.

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию. Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново.

Монтаж водяного пола

Как сделать монтаж системы теплого пола своими руками - пошаговая схема

Шаг 1: Подготовка основания и теплоизоляция

Вне зависимости от того, какая схема установки системы подойдет вам больше всего, необходимо качественно выровнять основание и уложить слой теплоизоляции.

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте . Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся "гуляющими" перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

Укладываем и формируем слой теплоизоляции;
Кладем слой гидроизоляции;
Фиксируем армирующую сетку;
Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки ("гребенки"), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует "врезать" оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура . Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка "для напольного отопления".

Стандартные схемы отопления с использованием традиционных радиаторов многие годы считались единственно возможным и самым удобным источником тепла. Появление на рынке термостойких и долговечных пластиковых труб позволило создавать в контурах отопления жилищ теплые водяные полы, которые вначале играли роль дополнительного источника тепла. Неизвестно кто первый решил радикально модернизировать систему отопления и созданный теплый пол водяной своими руками сделать основным отоплением жилища. Но в наше время такой способ отопления пользуется большой популярностью.

На вопрос — с чего начать, как сделать водяной теплый пол своими руками, ответ однозначный. Начинать нужно с тепловых расчетов и создания подробной схемы прокладки трубопроводов для использования системы в качестве основного отопления. Вначале проводятся расчеты тепловых потерь помещений и необходимая мощность водяного обогрева полов. При отсутствии опыта и знаний настоятельно рекомендуется доверить эту непростую работу профессионалам, чтобы избежать разочарований и существенных материальных потерь в будущем.

Для проведения тепловых расчетов можно применить специализированные компьютерные программы или использовать калькулятор расчета теплого водяного пола.
Практика использования теплых полов, полученные статистические данные и опыт позволили систематизировать рекомендации — как сделать теплые полы от водяного отопления в доме.

Делая тепловые расчеты, необходимо учитывать в первую очередь:

Имея исходные данные можно легко нарисовать общую схему, на которой отметить основные магистрали и место расположения коллекторного узла. В коллектор для теплого водяного пола обычно устанавливается специальный (трехходовой или двухходовой) клапан для регулировки температуры теплоносителя методом смешивания. Контуры имеют значительную протяженность (до 80 метров), поэтому система снабжается . Для больших площадей помещений не следует упрощать систему, лучше сделать несколько контуров обогрева с длиной трубопроводов не больше 100 метров.

Проектировщики и специалисты по отопительным системам дают ряд рекомендаций, в частности, перед тем, как самому сделать водяной теплый пол нужно соблюсти определенные правила по монтажу контура в качестве основного метода отопления жилища.

Суть этих правил заключается в следующем:

Эти рекомендации нужно точно выполнять и учитывать при создании эскизного проекта, который на листе бумаги отразит устройство водяного теплого пола своими руками и предотвратит возможные ошибки при монтаже контура.

Основные элементы системы отопления «теплые полы»

Система отопления жилища, в которой основой являются водяные теплые полы, работает по простому принципу. Под полом укладываются , по которым через циркуляционный насос от распределительного коллектора движется горячий теплоноситель. Он отдает свое тепло полу, который равномерно нагревает помещение. Следует отметить, что интерьер помещения изменяется до неузнаваемости, ведь отсутствуют батареи отопления, трубы обратки и подачи, что позволяет создавать необычные дизайнерские решения по обустройству жилья.

Основные элементы системы и что нужно для теплого водяного пола в доме:

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

Создание теплого пола с помощью бетонирования

Перед тем, как делать , т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Толщина бетонного слоя над залитыми трубами контура зависит от типа примененного напольного покрытия.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.
